氢气发生器原理

前言感谢您使用本公司仪器！此说明书适用于KPS-H-300型一．为保证仪器能够长期、稳定、可靠地工作，在您安装启动前，请您仔细阅读此说明书。

二．切勿在缺电解液的情况下运行！以免造成仪器的严重损坏。

三．过滤器对气体起到净化、吸附、除湿的作用，建议二个月更换一次，或根据用户实际使用情况进行更换。

四．每次更换变色硅胶后，务必将过滤器上盖拧紧，保证密封良好。

五．电解池是氢气发生器的心脏部件，用户不得自行拆卸，以免严重损坏仪器。

六．为保证仪器长期正常运行，应经常注意观察氢气流量显示，使用中流量输出显示不要超过最大流量值的60%（即180ml/min）。

否则会缩短仪器使用寿命，特提醒注意。

七．建议仪器不要长期持续工作，如遇特殊使用情况，请与我公司技术部联系，制定更加合理科学的使用方案。

企业通过ISO9001质量管理体系认证产品通过国家分析仪器质量监督检验中心检测目录一、公司简介 (1)二、产品概述 (1)三、仪器工作原理 (2)四、仪器主要技术参数 (2)五、仪器各部位名称示意图 (3)六、仪器安装启动及使用…………………………4-5七、仪器使用的注意事项……………………………5-8八、仪器一般维护与故障排除 (8)九、制造商的保证 (9)一、公司简介北京科普生分析科技有限公司是在2001年成立的一家从事开发、研制、生产及销售气相色谱仪配套用气源发生器的专业厂家。

产品通过国家分析仪器质量监督检验中心检测，可与国内外任何厂家、任何型号的气相色谱仪配套使用。

公司专注于通过精诚合作的团队精神，为客户提供精益求精的产品与服务。

创新是我公司事业发展的灵魂，通过沟通、创新、实践，以精益创新的意识持续发展。

科普生公司拥有三大系列、二十余款气体发生器产品，已完成从实用型到高端型系列产品的全面覆盖。

产品遍布全国，特别在卫生防疫、疾控中心、产品质检、生命科学、环保、室内环境监测、建筑、装饰、建材、石油、化工、农药、烟草、白酒、药检、水质、食品、国防、公安、法医、大专院校及科研院所得到广泛应用;并已远销到蒙古国、挪威、乌克兰、缅甸、意大利、伊朗、日本、委内瑞拉等国家和地区。

高纯氢气发生器的工作原理随着科学技术的不断发展，氢气作为一种清洁燃料被越来越广泛地应用于各个领域。

高纯度的氢气对于一些实验室、工业等应用中也有着重要的作用。

高纯氢气发生器因其具有使用安全、生产效率高等特点而广泛应用于高纯气体的生产。

高纯氢气发生器的概念高纯氢气发生器是指通过一种特殊的化学反应方法生产氢气的设备，其产生的氢气具有纯度高、反应速率快、产能大等优点。

高纯氢气发生器的工作原理高纯氢气发生器的工作原理很简单，就是通过水和金属之间的特殊化学反应来产生氢气。

具体来说，高纯氢气发生器的工作可以分为两个步骤：第一步：金属的腐蚀反应首先，将金属和水混合放入高纯氢气发生器，金属会在水的作用下发生腐蚀反应，产生氢离子（H+）和金属离子（Mn+）。

例如，Na（钠）和H2O（水）反应如下：2Na + 2H2O → 2NaOH + H2第二步：还原反应接下来，加入一些还原剂，如氨或者氢氧化物，还原金属离子，从而生成纯度高的氢气并释放出其他产物。

例如，用氨气还原后的Na离子反应如下：2NaOH + 2NH4Cl → 2NaCl + 2H2O + 2NH3可以看到，这个反应产生的氢气非常纯净，因为其他产物都被净化了。

高纯氢气发生器的应用高纯氢气发生器产生的氢气可以应用于多个领域：1.实验室：高纯氢气不含有其他杂质，可以用来进行化学实验、分析等。

电解的氢气一般过程中杂质较多，不适合作为实验室原料使用。

2.工业：高纯氢气用作工业原料，如电池、半导体、金属材料及有色金属行业和污染治理等领域。

3.生物医药：用作医用气体，如吸氧、长时间呼吸辅助。

结论高纯氢气发生器虽然看起来简单，但却有着广泛的应用。

高纯氢气的应用领域极其广泛，因此高纯氢气发生器将会在各个领域得到越来越广泛的应用。

生活中总是会用到各种各样的设备，这些设备的应用满足了人们的各种需求，让人们的生活和工作更加的轻便，当然在设备使用过程中也要对应的选择，这就需要大家充分的了解设备，氢气发生器在生活中的应用是非常广泛的，那么氢气发生器原理是什么呢？下面让我们一起来看下吧。

氢气发生器原理氢气发生器在氢燃料电池中是非常重要的装置，那么氢气发生器原理是什么呢？氢气发生器是通过一系列的电解反应生长氢的一个过程，通常在其中通电后各部件会进行对应的工作，在其中发生电解分离、储备等反应，而后根据压力调节器来判断是否进行释放，从而实现为氢燃料电池充电，如今在生活中氢气发生器已经被使用到了很多的场所下，逐渐的发挥出其自身的价值。

氢气发生器构造是怎样的氢气发生器是如今比较常见的一种设备，那么氢气发生器是有哪些部分构成的呢？氢气发生器经常被用于氢燃料电池之中，氢气发生器是由电解池、收集箱、纯水箱、干燥器、氢水分离器、压力调节器以及传感器等构成的，在氢气发生器中每个部分都承担着对应的工作，这也保证了其能够顺利的工作，发挥出应有的效果，下面一起来看下氢气发生器原理吧。

氢气发生器构造图以上是小编为大家带来的有关氢气发生器原理的具体介绍，目前氢气发生器的应用越来越广泛，这也让其能够实现更多的要求，当然在使用氢气发生器也要进行合理的选配，从而保证效果更佳。

1.发生器不能启动。

故障原因：(1)电路没有接通；(2)氢气开关电源损坏；(3)在压力为0空载运行时电解池烧坏。

检查方法：(1)检查电路；(2)用万用表测量电解池的电压是否在2.3V左右。

排除方法：(1)修理电源；(2)更换损坏的氢气开关电源；(3)更换电解池。

2.产氢达不到预定的压力。

故障原因：(1)气路系统漏气；(2)过滤器或过滤器上盖没有拧紧；(3)氢气电解池反漏。

检查方法：用检漏液检测各气路连接处。

排除方法：(1)更换漏气元件；(2)拧紧漏气点；(3)厂家更换电解池。

3.产氢超过预定的压力。

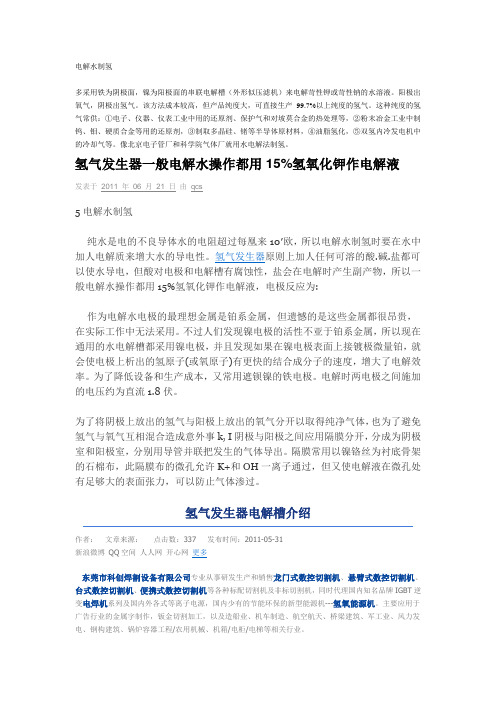

电解水制氢多采用铁为阴极面，镍为阳极面的串联电解槽（外形似压滤机）来电解苛性钾或苛性钠的水溶液。

阳极出氧气，阴极出氢气。

该方法成本较高，但产品纯度大，可直接生产99.7%以上纯度的氢气。

这种纯度的氢气常供：①电子、仪器、仪表工业中用的还原剂、保护气和对坡莫合金的热处理等，②粉末冶金工业中制钨、钼、硬质合金等用的还原剂，③制取多晶硅、锗等半导体原材料，④油脂氢化，⑤双氢内冷发电机中的冷却气等。

像北京电子管厂和科学院气体厂就用水电解法制氢。

氢气发生器一般电解水操作都用15%氢氧化钾作电解液发表于2011 年06 月21 日由qcs5电解水制氢纯水是电的不良导体水的电阻超过每凰来10′欧，所以电解水制氢时要在水中加人电解质来增大水的导电性。

氢气发生器原则上加人任何可溶的酸.碱.盐都可以使水导电，但酸对电极和电解槽有腐蚀性，盐会在电解时产生副产物，所以一般电解水操作都用15%氢氧化钾作电解液，电极反应为:作为电解水电极的最理想金属是铂系金属，但遗憾的是这些金属都很昂贵，在实际工作中无法采用。

不过人们发现镍电极的活性不亚于铂系金属，所以现在通用的水电解槽都采用镍电极，并且发现如果在镍电极表面上接镀极微量铂，就会使电极上析出的氢原子(或氧原子)有更快的结合成分子的速度，增大了电解效率。

为了降低设备和生产成本，又常用遮钡镍的铁电极。

电解时两电极之间施加的电压约为直流1.8伏。

为了将阴极上放出的氢气与阳极上放出的氧气分开以取得纯净气体，也为了避免氢气与氧气互相混合造成意外事k, I阴极与阳极之间应用隔膜分开，分成为阴极室和阳极室，分别用导管并联把发生的气体导出。

隔膜常用以镍铬丝为衬底骨架的石棉布，此隔膜布的微孔允许K+和OH一离子通过，但又使电解液在微孔处有足够大的表面张力，可以防止气体渗过。

氢气发生器电解槽介绍作者：文章来源：点击数：337 发布时间：2011-05-31新浪微博QQ空间人人网开心网更多东莞市科创焊割设备有限公司专业从事研发生产和销售龙门式数控切割机、悬臂式数控切割机、台式数控切割机、便携式数控切割机等各种标配切割机及非标切割机，同时代理国内知名品牌IGBT 逆变电焊机系列及国内外各式等离子电源，国内少有的节能环保的新型能源机---氢氧能源机。

氢气发生器工作原理发生器操作规程氢气发生器由,电解池、纯水箱、氢/水分别器、收集器、干燥器、传感器、压力调整阀、开关电源等部件构成。

只电解纯水即可产氢。

通电后，电解池阴极产氢气，阳极产氧气，氢气进入氢/水分别器。

氧气排入大氢气发生器由,电解池、纯水箱、氢/水分别器、收集器、干燥器、传感器、压力调整阀、开关电源等部件构成。

只电解纯水即可产氢。

通电后，电解池阴极产氢气，阳极产氧气，氢气进入氢/水分别器。

氧气排入大气。

氢/水分别器将氢气和水分别。

氢气进入干燥器除湿后，经稳压阀、调整阀调整到额定压力（0.02～0.45Mpa可调）由出口输出。

电解池的产氢压力由传感器掌控在0.45Mpa左右，当压力达到设定值时，电解池电源供应切断；压力下降，低于设定值时电源恢复供电。

—专业分析仪器服务平台,试验室仪器设备交易网,仪器行业专业网络宣扬媒体。

相关热词：等离子清洗机,反应釜,旋转蒸发仪,高精度温湿度计,露点仪,高效液相色谱仪价格,霉菌试验箱,跌落试验台,离子色谱仪价格,噪声计,高压灭菌器,集菌仪,接地电阻测试仪型号,柱温箱,旋涡混合仪,电热套,场强仪万能材料试验机价格,洗瓶机,匀浆机,耐候试验箱,熔融指数仪,透射电子显微镜。

便携式直流高压发生器紧要适用于电力部门、工矿、冶金、钢铁等企业动力部门对氧化锌避雷器、电力电缆、变压器、发电机等高压电气设备进行直流耐压试验。

技术特点接受高频倍压电路，应用PWM脉宽调制技术和大功率IGBT器件。

接受电压大反馈，输出电压稳定度高，纹波系数小≤1%。

全量程平滑调压，电压调整细度好调整精度≤0.5%，稳定度≤1%，电压电流误差1%（读数±0.2KV），电流误差±1个字。

升压电位器零起升压。

75%UDC1mA功能按钮，便利氧化锌避雷器试验，精度1%读数±1%。

过压保护接受拔码设定，一目了然，误差±1%。

倍压接受新型材料，快捷、坚固。

外表涂特种绝缘材料，电气性能好，防潮本领强。

光谱仪氢气发生器的作用
光谱仪氢气发生器是一种用于光谱分析仪器的辅助设备，其主要作用是提供氢气作为光谱分析的激发源。

氢气是一种双原子气体，具有较高的电离能，在光谱分析中可以产生较强的光谱信号。

光谱仪氢气发生器通过将氢气和氧气混合，利用火花或电弧等方法将混合气体点燃，产生高温高压的等离子体。

等离子体中的电子在高温下获得足够的能量，可以激发氢原子或分子，使其跃迁到高能级状态。

当这些高能级状态的氢原子或分子重新回到低能级状态时，会释放出能量，产生光谱信号。

通过光谱仪氢气发生器产生的氢气等离子体，可以为各种光谱分析仪器提供丰富的激发源，如原子发射光谱仪（AES）、原子吸收光谱仪（AAS）、原子荧光光谱仪（AFS）等。

在这些仪器中，氢气等离子体可以用于样品的激发和电离，帮助分析人员获得样品的成分和含量信息。

总之，光谱仪氢气发生器的作用是为光谱分析仪器提供氢气等离子体作为激发源，帮助分析人员获得样品的成分和含量信息。

启普发生器启普发生器（Kippsapparatus）是一种气体发生器，又称启氏气体发生器或氢气发生器。

它常被用于固体颗粒和液体反应的试验中以制取气体。

典型的试验就是利用稀硫酸和锌粒制取氢气。

它是荷兰科学家皮特鲁斯·杰克巴斯·启普（PetrusJacobusKipp，1808～1864）创造，并以他的姓名命名的。

目录工作原理使用范围注意事项工作原理打开活塞，容器内压强与外界大气压相同，球形漏斗内的稀硫酸在重力作用下流到容器中，与锌粒接触，产生氢气；关上活塞后，由于酸液连续与锌粒接触，氢气依旧生成，此时容器内部压强大于外界大气压，压力将酸液压回球形漏斗，使酸液与锌粒脱离接触，氢气不再产生。

使用范围启普发生器是用固体与液体试剂在常温条件（不用加热）下起反应制取气体的典型装置。

如氢气、二氧化碳、硫化氢等均可以用它来制取。

但对于固体呈粉末状或固体与液体相遇后溶解或反应时产生高温者，如二氧化硫、二氧化氮等，都不适合用此装置制取。

注意事项1、使用前要检查装置气密性，排尽空气后再收集气体；2、使用启普发生器制备氢气，应阔别火源；3、移动启普发生器时，要握住球形容器的蜂腰处，千万不可单手握住球形漏斗，以免底座脱落造成事故。

4、不能用于制乙炔。

由于：a、反应会产生糊状物Ca（OH）2，即氢氧化钙，堵住支管口；b、碳化钙（CaC2）与水反应较猛烈，难以掌控反应速率；c、反应会放出大量热量，若操作欠妥，会炸裂启普发生器；5、向启普发生器中添加固体时，需用橡胶塞将球形漏斗口塞紧，然后取下容器上的橡胶塞加入固体。

液体需要更换时，也应塞紧漏斗口，然后拔下容器底部的液体出口塞，使废液缓缓流出，塞上液体出口塞后，再从球形漏斗口注液。

移动启普发生器时，应握住容器的球体，切不可只握球形漏斗，否则会使之与容器脱离，造成漏液或损坏容器；6、启普发生器不能进行加热，也不能用于猛烈的放热反应和猛烈放出气体的反应；7、必须是块状固体和液体，不加热制取难溶于水（或微溶于水）的气体的反应，方可使用。

氢气发生器的工作原理
氢气发生器主要由电解系统、压力控制系统、净化系统和显示系统组成。

在选择氢发生器时优先考虑质量有保证的厂家，也可以加装在线纯度检测装置保证气体的纯度。

氮气发生器能否很好地应用于气相色谱分析实验，与发生器的原理有很大关系。

氮气发生器的工作原理大致分为三种：
1、以电化学分离法和物理吸附法相结合的方式；
2、采用中空纤维膜分离；
3、采用气相色谱技术用新型合成分子筛分离。

下面我们就具体来介绍一下：
一、电化学分离法和物理吸附法：采用这种原理产生的氮气存在的问题很多。

二、采用中空纤维膜法：氮膜系统可将廉价的空气中氮从78%提高到95%以上，可得到99、9%的纯氮。

该氮气发生器可以用于气相色谱仪做载气，仅适用于分析组分成分要求不高的行业。

三、采用气相色谱技术用新型合成分子筛分离：这是一种新型的空气分离方法，它以压缩空气为原料，合成分子筛为吸附剂，气相色谱分离吸附流程,在常温低压下,利用空气中的氧和氮在分子筛中的扩散速度不同,把氧和氮加以分离,氮气的纯度和产气量可按客户需要调节。

标签:
氢气发生器
1。

氢气发生器分类
氢气发生器可以根据其工作原理和用途进行分类。

以下是几种常见的氢气发生器分类：
1. 电解水制氢气发生器: 这种发生器利用电解水的原理将水分
解成氢气和氧气。

其主要部件包括电解槽、电极和电源。

电解水制氢气发生器广泛应用于实验室、工业生产中的气体供应等领域。

2. 化学反应制氢气发生器: 这种发生器通过化学反应将特定的
化学物质转化为氢气。

常见的化学反应制氢气发生器包括铝与水的反应、硼氢化钠和水的反应等。

化学反应制氢气发生器常用于实验室和一些特定的应用中。

3. 燃料电池氢气发生器: 这种发生器是一种特殊的氢气发生器，它利用燃料电池的原理将燃料（通常是氢气和氧气）转化为电能和水。

在燃料电池中，氢气发生器负责生产所需的氢气。

燃料电池氢气发生器广泛应用于交通工具、航空航天和移动电源等领域。

4. 电化学制氢气发生器: 这种发生器结合了电解水和燃料电池
的特点，利用电化学反应将水和特定的化学物质转化为氢气。

电化学制氢气发生器常用于实验室、能源储存领域以及一些特定的应用中。

以上是几种常见的氢气发生器分类，每种发生器都有其独特的工作原理和适用范围。

AYH-300高纯氢气发生器工作原理
AYH-300高纯氢气发生器工作原理：AYH-300氢气发生器● 代替高压钢瓶，使气源仪器化；● 操作简便，安全可靠，一次性加碱，日常使用只需补充蒸馏水，启动电源开关即可产氢气● 集成气水分离器，新型桶式电解池，灵敏可靠，*无返碱现象
AYH-300高纯氢气发生器工作原理特点：
● 代替高压钢瓶，使气源仪器化；
● 操作简便，安全可靠，一次性加碱，日常使用只需补充蒸馏水，启动电源开关即可产氢气
● 集成气水分离器，新型桶式电解池，灵敏可靠，*无返碱现象
● 输出流量稳定，自动跟踪，纯度不衰减，可连续长时间使用；
● 仪器随所需流量自动调节氢气产量，节省能源；
● 加水方式采用液位差循环自流式，其产气纯度高，保证色谱基线平稳
● 安全可靠，自动过压、过流二级保护装置；
型号/名称AYH-300高纯氢发生
器
AYH-500 高纯氢发生
器
纯度优于99.999% 优于99.999%
输出流量（ml/min）0-300 0-600
单次补水连续供气时间
（h）
120h（40mL/min）120h（40mL/min）压力稳定性< 0.001MPa < 0.001MPa
输出压力（MPa）0-0.4 0-0.4
外形尺寸（L×W×H）440×230×340440×230×340
重量（Kg）12 12
*大消耗功率（W）120 150
工作环境温度（℃）1-40 1-40
工作环境相对湿度不大于 85% 不大于 85%。
