氢气发生器构造

氢气发生器内部构造
氢气发生器是一种将水分解成氢气和氧气的设备，其内部构造主要包括电解槽、电极、电源、水箱、气体收集器等部分。

电解槽是氢气发生器的核心部分，其主要作用是将水分解成氢气和氧气。

电解槽通常由两个电极和一个隔膜组成。

电极通常采用铂、钯等贵金属制成，隔膜则是一种特殊的材料，能够将电解槽分成两个部分，防止氢气和氧气混合。

电源是氢气发生器的能量来源，通常采用直流电源。

电源的电压和电流大小会影响氢气发生器的产气量和效率。

一般来说，电源的电压越高，产气量越大，但同时也会增加能耗和设备成本。

水箱是氢气发生器的水源，通常采用纯水或蒸馏水。

水箱的大小和水位会影响氢气发生器的产气量和稳定性。

水箱还需要配备水位控制器，以保证水位稳定。

气体收集器是氢气发生器的气体输出部分，其主要作用是将产生的氢气收集起来。

气体收集器通常由一个管道和一个收集罐组成。

管道连接电解槽和收集罐，将产生的氢气输送到收集罐中。

收集罐通常采用不锈钢或玻璃制成，能够承受高压氢气的压力。

除了以上几个部分，氢气发生器还需要配备一些辅助设备，如温度控制器、压力表、流量计等。

这些设备能够监测和控制氢气发生器
的运行状态，保证其安全和稳定性。

氢气发生器内部构造复杂，需要各个部分协同工作才能实现水的分解和氢气的产生。

随着氢能技术的不断发展，氢气发生器的内部构造也在不断优化和改进，以提高其效率和可靠性。

启普发生器（Kipp's apparatus），是一种气体发生器，又称启氏气体发生器或氢气发生器。

它用普通玻璃制成，构造见图。

它由球形漏斗、容器和导气管三部分组成。

适用于块状固体与液体在常温下反应制取气体，如氢气、硫化氢等。

块状固体在反应中很快溶解、或变成粉末时，不能使用启普发生器使用前应先检查装置的气密性。

方法：开启导气管上的旋塞，向球形漏斗中加水。

当水充满容器下部的半球体时，关闭旋塞。

继续加水，使水上升到长颈漏斗中。

静置片刻，若水面不下降，则说明装置气密性良好，反之则说明装置漏气。

漏气处可能是容器上气体出口处的橡皮塞、导气管上的旋塞或长颈漏斗与容器接触的磨口处。

如漏气，应塞紧橡皮塞或在磨口处涂上一薄层凡士林。

特点：符合“随开随用、随关随停”的原则。

能节约药品，控制反应的发生和停止，可随时向装置中添加液体药品。

使用时，打开导气管上的旋塞（使容器内气压与外界大气压相等），球形漏斗中的液体进入容器与固体反应，气体的流速可用旋塞调节。

停止使用时，关闭旋塞，容器中的气体压强增大（因为容器中的反应仍在进行，仍有气体生成），将液体压回球形漏斗，使容器中液体液面降低，与固体脱离，反应停止。

为保证安全，可在球形漏斗口加安全漏斗,防止气体压力过大时炸裂容器。

注意事项1．使用前要检查装置气密性，排尽空气后再收集气体；2．使用启普发生器制备氢气，应远离火源；3．移动启普发生器时，要握住球形容器的蜂腰处，千万不可单手握住球形漏斗，以免底座脱落造成事故。

4、不能用于制乙炔。

因为：a.反应会产生糊状物Ca(OH)2，即氢氧化钙，堵住支管口；b.碳化钙（CaC2）与水反应较剧烈，难以控制反应速率；c.反应会放出大量热量，若操作不当，会炸裂启普发生器；5、向启普发生器中添加固体时，需用橡胶塞将球形漏斗口塞紧，然后取下容器上的橡胶塞加入固体。

液体需要更换时，也应塞紧漏斗口，然后拔下容器底部的液体出口塞，使废液缓缓流出，塞上液体出口塞后，再从球形漏斗口注液。

氢气发生器的不产生氢气的问题故障原因氢气发生器是一种在实验和工业生产中广泛应用的设备，它可以通过电解水分离水分子，产生氢气和氧气。

然而，在使用氢气发生器的过程中，有时会出现不产生氢气的问题，这不仅会影响实验或生产进程，还可能对设备造成损坏。

本文将探讨氢气发生器不产生氢气的问题故障原因。

氢气发生器的基本原理首先，我们需要了解一下氢气发生器的基本原理。

氢气发生器是通过电化学反应将水分离成氢气和氧气的设备。

具体而言，它们通常由两个电极（阳极和阴极）和一个电解质（通常是碱性溶液）组成。

当直流电通过电解质时，水分子将被分解成氧气和氢气。

阴极上的氢气被收集起来，阳极上的氧气则逃走或被另一个收集器收集起来。

不产生氢气的问题如果氢气发生器不能产生氢气，那么可能存在以下问题：1. 电极故障电极是氢气发生器中最重要的部分之一。

如果电极出现故障，那么会影响到氢气的产生。

最常见的电极问题是氧化和腐蚀。

这些问题可能是由于电极的质量不好或者使用时间过长导致的。

2. 电解质电解质也是氢气发生器运作重要的一部分。

如果电解质出现问题，那么就会影响到水分离的效率。

最常见的问题是电解质浓度不对、电解质缺乏或者电解质中夹杂了杂质。

这些问题都会影响到电化学反应的进行。

3. 电极连接问题如果电极没有正确连接，那么氢气发生器就无法正常工作。

这可能是由于松动的电极连接导致的。

4. 电阻过高电阻过高可能会阻碍电流的传输，从而影响电化学反应。

这可能是由于电极内部积累了过多的氧化物或其它杂质，或者电阻器出现了问题。

5. 电源问题电源也是氢气发生器正常工作很关键的一部分。

电源过高或过低可能会影响电化学反应的进行。

此外，电源可能还会引起电解液热化，导致氢气发生器出现问题。

结论综上所述，氢气发生器不产生氢气的问题可能由多种因素导致。

检查电极、电解质、电极连接、电阻和电源等方面，可能有助于确定故障的源头并修复问题。

当然，为了确保氢气发生器的长期使用和高效性能，还需要采取定期维护、清洁，以及更换关键部件等措施。

工业高压氢气发生器原理工业高压氢气发生器是一种用于产生高纯度、高压力氢气的设备。

它的基本原理是通过水电解将水分解成氢气和氧气。

下面将详细介绍工业高压氢气发生器的原理及其相关的基本原理。

1. 水电解原理水电解是指利用电能将水分子分解成氢离子（H+）和氧离子（O2-）的化学反应。

这个过程需要在适当的条件下进行，如加入催化剂和提供足够的电能。

水电解反应方程式如下：2H2O(l) -> 2H2(g) + O2(g)从方程式中可以看出，每两个水分子会产生一个氧分子和两个氢分子。

这意味着在水电解过程中，产生了等量的氧和两倍数量的氢。

2. 工业高压氢气发生器结构工业高压氢气发生器通常由以下几个主要部分组成：•电解槽：用于放置水和催化剂，并提供适当的条件进行水电解反应。

•电源系统：提供足够的电能以驱动水电解反应。

•气体收集系统：用于收集和分离产生的氢气和氧气。

•控制系统：用于监测和控制整个发生器的运行。

3. 工业高压氢气发生器工作原理工业高压氢气发生器的工作原理如下：步骤1：准备工作首先，需要将适量的水加入到电解槽中，并加入适量的催化剂。

催化剂可以提高水电解反应速率，并降低电解过程所需的电能。

步骤2：施加电流接下来，将电源系统连接到电解槽中。

通过施加适当的电流，可以提供足够的能量来驱动水分子的分解。

正极吸引阴离子（O2-），负极吸引阳离子（H+）。

步骤3：水分解反应在施加电流后，开始进行水分子的分解反应。

正极吸引阴离子，使其与正极表面上的水分子结合形成氧气（O2）。

负极吸引阳离子，使其与负极表面上的水分子结合形成氢气（H2）。

步骤4：气体收集和分离产生的氢气和氧气被收集并分离。

通常，通过分别连接到不同的收集容器中，可以将两种气体分开。

这样可以确保产生的氢气是高纯度的。

步骤5：控制系统整个发生器的运行过程需要监测和控制。

控制系统可以监测电解槽中的温度、压力和电流等参数，并根据需要进行调整。

4. 工业高压氢气发生器应用工业高压氢气发生器广泛应用于许多领域，如化学工业、石油化工、电子工业等。

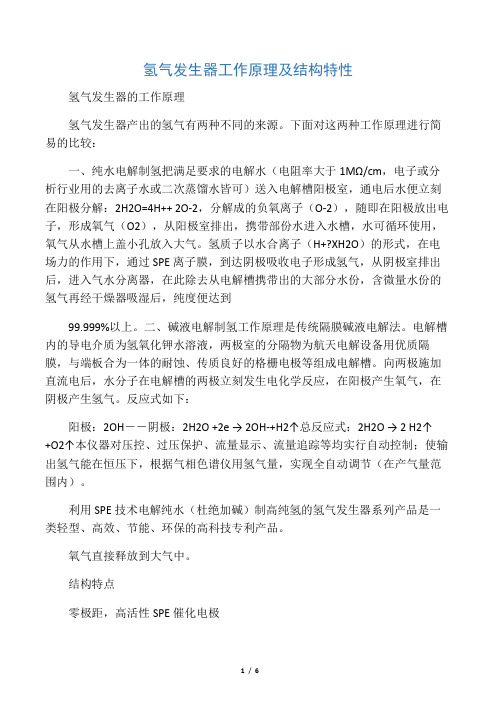

氢气发生器工作原理及结构特性氢气发生器的工作原理氢气发生器产出的氢气有两种不同的来源。

下面对这两种工作原理进行简易的比较：一、纯水电解制氢把满足要求的电解水（电阻率大于1MΩ/cm，电子或分析行业用的去离子水或二次蒸馏水皆可）送入电解槽阳极室，通电后水便立刻在阳极分解：2H2O=4H++ 2O-2，分解成的负氧离子（O-2），随即在阳极放出电子，形成氧气（O2），从阳极室排出，携带部份水进入水槽，水可循环使用，氧气从水槽上盖小孔放入大气。

氢质子以水合离子（H+?XH2O）的形式，在电场力的作用下，通过SPE离子膜，到达阴极吸收电子形成氢气，从阴极室排出后，进入气水分离器，在此除去从电解槽携带出的大部分水份，含微量水份的氢气再经干燥器吸湿后，纯度便达到99.999%以上。

二、碱液电解制氢工作原理是传统隔膜碱液电解法。

电解槽内的导电介质为氢氧化钾水溶液，两极室的分隔物为航天电解设备用优质隔膜，与端板合为一体的耐蚀、传质良好的格栅电极等组成电解槽。

向两极施加直流电后，水分子在电解槽的两极立刻发生电化学反应，在阳极产生氧气，在阴极产生氢气。

反应式如下：阳极：2OH－－阴极：2H2O +2e → 2OH-+H2↑总反应式：2H2O → 2 H2↑ +O2↑本仪器对压控、过压保护、流量显示、流量追踪等均实行自动控制；使输出氢气能在恒压下，根据气相色谱仪用氢气量，实现全自动调节（在产气量范围内）。

利用SPE技术电解纯水（杜绝加碱）制高纯氢的氢气发生器系列产品是一类轻型、高效、节能、环保的高科技专利产品。

氧气直接释放到大气中。

结构特点零极距，高活性SPE催化电极传质、传热化学工艺性能优秀的复极多元电解槽结构电化学性、抗蚀性、耐钝化性等优越的复极多元电解槽选材xx、完善、可靠的电气自动控制系统功能特性电解纯水（杜绝加碱）制氢，无腐蚀、无污染、氢气纯度高单元槽槽电压低，氢气纯度高，干燥剂更换周期长电解电流小，但产气量足，升压快（3～5分钟）氢气稳压、稳流输出，并随负载用气量变化自动跟踪稳压精度高，缺水、过压、防水冲等自动保护技术齐全、可靠噪声小（用户使用时，风扇基本不起动）电解效率高，耗电功率小安装与使用：（一）、启动前的准备：1、将仪器从包装箱内取出，检查有无因运输不当而损坏，核对仪器备件，合格证及xx是否xx。

氢气发生器的工作原理
氢气发生器主要由电解系统、压力控制系统、净化系统和显示系统组成。

在选择氢发生器时优先考虑质量有保证的厂家，也可以加装在线纯度检测装置保证气体的纯度。

氮气发生器能否很好地应用于气相色谱分析实验，与发生器的原理有很大关系。

氮气发生器的工作原理大致分为三种：
1、以电化学分离法和物理吸附法相结合的方式；
2、采用中空纤维膜分离；
3、采用气相色谱技术用新型合成分子筛分离。

下面我们就具体来介绍一下：
一、电化学分离法和物理吸附法：采用这种原理产生的氮气存在的问题很多。

二、采用中空纤维膜法：氮膜系统可将廉价的空气中氮从78%提高到95%以上，可得到99、9%的纯氮。

该氮气发生器可以用于气相色谱仪做载气，仅适用于分析组分成分要求不高的行业。

三、采用气相色谱技术用新型合成分子筛分离：这是一种新型的空气分离方法，它以压缩空气为原料，合成分子筛为吸附剂，气相色谱分离吸附流程,在常温低压下,利用空气中的氧和氮在分子筛中的扩散速度不同,把氧和氮加以分离,氮气的纯度和产气量可按客户需要调节。

标签:
氢气发生器
1。

氢气发生器内部构造氢气发生器是一种能够产生氢气的装置。

氢气发生器的内部构造主要分为三部分，分别是电解槽、电解液和电源设备。

本文将围绕这三个部分展开阐述，让大家了解氢气发生器的工作原理和内部构造。

第一部分：电解槽电解槽是氢气发生器内部构造的核心部分，其主要作用是将水分子分解成氢气和氧气。

电解槽一般采用板式电解槽，其结构简单，易于维护。

电解槽内部由两个电极板组成，分别是阴极和阳极。

在电解槽中加入适量的电解质，在通电的情况下，水分子在电解质的作用下分解成氢和氧，其中氢通常在阴极上析出，而氧则在阳极上析出。

第二部分：电解液电解液是氢气发生器内部的重要组成部分，其主要作用是承载电解反应。

常见的电解液有氢氧化钠、氢氧化钾等强碱性电解液。

电解液的浓度和种类的选择将直接影响电解槽的电解效率和氢气产生量。

除了强碱性电解液，还有一种比较特殊的电解液——无水硫酸，该电解液可以在低温下稳定存在，并且具有高电导率和高电解效率，但相较于强碱性电解液而言，无水硫酸对设备的腐蚀性较强。

第三部分：电源设备电源设备是氢气发生器内部构造的另一个重要部分，其作用是为电解槽提供直流电源。

一般使用的电源设备有蓄电池、转换器等，具体的应用视实际情况而定。

在电源设备方面，还需要注意一些安全问题。

为了保证设备的安全性，应该使用具有过流保护和过压保护功能的电源设备，避免因电源异常而导致的危险情况。

总结：以上就是氢气发生器内部构造的主要部分。

通过对氢气发生器内部构造的这些部分的分析，我们可以了解到氢气发生器的工作原理以及具体运作方式。

同时，在使用氢气发生器的过程中，我们也应该根据实际情况选择合适的电解液和电源设备，保证设备的安全性和稳定性。

产品相关视频氢气发生器/高纯氢发生器圆弧状(图一)流量:0～360 ml/min最大功率:160W纯度:99.999%输出压力:0～0.4 MPa电源电压:交流220V±10%；50Hz±5%环境条件:0～40℃；相对湿度≤85%；无大量粉尘及腐蚀性气体外形尺寸:420(L)×200(W)×340(H) (单位：mm)仪器重量:12kg长方体型（图二定做）：流量:0～360 ml/min最大功率:160W纯度:99.999%输出压力:0～0.4 MPa电源电压:交流220V±10%；50Hz±5%环境条件:0～40℃；相对湿度≤85%；无大量粉尘及腐蚀性气体外形尺寸:420(L)×200(W)×340(H) (单位：mm)仪器重量:12kg注意：图一圆弧状产品为常规现货类，长方体需要定做，订货时请注明。

一、氢气发生器/高纯氢发生器概述及工作原理：本仪器主要由电解系统、压力控制系统、净化系统和显示系统组成。

电解氢采用目前最先进的膜分离技术，由红外光电反馈装置与开关电源组成的压力控制系统，可使氢气的发生量根据输出的需要自动调整，维持输出流量和压力的稳定。

仪器特点：（1）、可取代高压氢气瓶，使实验室仪器化，保证安全。

（2）、工作过程全自动控制，操作简单，日常维护方便。

（3）、数码显示产氢量，便于观测仪器工作状态和故障判断。

（4）、寿命长，可连续或间断使用，产气稳定，不衰减。

（5）、设有过压保护装置，安全可靠。

本公司以新颖的结构设计、简便的操作程序，向您提供优质稳定的产品、周到及时的售后服务。

二氢气发生器/高纯氢发生器主要参数：1、输出流量：SGH-300 0-360ml/min；SGH-500 0-520ml/min；2、输出压力：0~ 0.4Mpa (出厂时一般设定为0.4Mpa)3、氢气纯度：>99.999%4、最大功率： SGH-300 160WSGH-500 300W5、工作条件：（1）、电源：AC 220 ±10% ; 50Hz（2）、环境温度：5-40℃相对湿度：<85%环境无严重粉尘污染6、外形尺寸：420×210×350（L×W×H）7、重量：12kg三、氢气发生器/高纯氢发生器使用方法：1、将仪器从包装箱中取出，请核对配件及保修单是否齐全（参照六、）。
