1．降压变压器高压侧的主分接头电压为220kv ，若选择＋2×2.5%的分接头，则该分接头电压为 。
2．电力系统中性点有效接地方式指的是 。
3．输电线路的电气参数包括电抗、电导、电纳和 。
4．输电线路的电压偏移是指线路始端或末端母线的实际运动电压与线路 的数值差。
5．电力系统的潮流分布一般是用各节点的电压和 表示。
6．调整发电机组输出的有功功率用来调整电力系统运动的 。
7．复合故障一般是指某一时刻在电力系统 发生故障。
8．用对称分量法计算不对称故障，当三相阻抗完全对称时，则其序阻抗矩阵Zsc 的非对角元素为 。
9．系统中发生单相接地短路时故障点短路电流的大小是零序电流的 倍。
10．减小输出电元件的电抗将 系统的静态稳定性。
11．同步发电机的转速和系统频率之间是否有严格的关系（ ）①否 ②是 ③不一定 ④根据发电机的形式定 12．三绕组变压器的结构、通常将高压绕组放在（ ）①内层 ②中间层 ③外层 ④独立设置 13．中性点以消弧线圈接地的电力系统，通常采用的补偿方式是（ ）①全补偿 ②欠补偿 ③过补偿 ④有时全补偿，有时欠补偿 14．三相导线的几何均距越大，则导线的电抗（ ）①越大 ②越小 ③不变 ④无法确定 15．变压器的电导参数G T ，主要决定于哪一个实验数据（ ）①△P O ②△P K ③U K % ④I O %16.当功率的有名值为s ＝P ＋jQ 时（功率因数角为ϕ）取基准功率为S n ，则有功功率的标么值为（ ）①ϕcos S P n ⋅ ②ϕsin S P n ⋅ ③n S P ④nS cos P ϕ⋅17.环网中功率的自然分布是（ ）①与电阻成正比分布 ②与电抗成正比分布 ③与阻抗成正比分布 ④与阻抗成反比分布 18．电力系统中PQ 节点的数量（ ）①全都是 ②大量的 ③少量的 ④必有且一般只设一个 19．潮流计算中，要求某些节点之间电压的相位差应满足的约束条件是（ ）①|-j i δδ｜>|-j i δδ｜min ②|-j i δδ｜<|-j i δδ｜min ③|-j i δδ｜>|-j i δδ｜max ④|-j i δδ｜<|-j i δδ｜max20．在同一时间内，电力网的电能损耗与供电量之比的百分值称为（ ）①负载率 ②网损率 ③供电率 ④厂用电率21．电力系统的频率主要决定于（ ）①有功功率的平衡 ②无功功率的平衡 ③电压质量 ④电流的大小 22．关于顺调压电压调整方式的描述，错误的是（ ）①高峰负荷时允许中枢点电压略低 ②低谷负荷时允许中枢点电压略低 ③适用于用户对电压要求不高的场合 ④适用于供电线路不长的场合 23．通过改变变压器变比，实质上（ ）①改变了电压损耗的数值 ②改变了负荷变化时次级电压的变化幅度 ③改变了电力网的无功功率分布 ④增加了整个电力系统的无功功率容量 24．三相短路时，非周期分量极小值，只能是在某种情况（ ）①一相中出一现 ②同时在两相中出现③三相均不出现 ④只有故障相出现其它相不出现 25．同步机的各种电抗间关系为( )①'x "x x x d d q d >>> ②"x 'x x x d d d q >>> ③ "x 'x x x d d q d >>> ④"x x 'x x d q d d >>> 26.若ac 两相发生短路，则基准相选择为( )①a 相 ②b 相 ③c 相 ④a 相和c27．下网K 点发生两相短路接地，其复合序网为图所示( )(其中，1,2，0分别为正序、负序、零序阻抗)28．越靠近电源点负序电压越( )①低 ②高 ③不变 ④无法确定 29．作为判据0d dP E >δ主要应用于分析简单系统的（ ）①暂态稳定 ②故障计算 ③静态稳定 ④调压计算 30．分析简单系统的暂态稳定性可以应用（ ）①等耗量微增率准则②等面积定则③小干扰法④对称分量法三、简答题31．电力变压器的主要作用是什么？32．简单闭式网分为哪些类网络？33．为什么说当电力系统无功功率不充足时仅靠改变变压器变比分按头来调压并不能改变系统的电压水平？34．为什么变压器中性点经小电阻接地能够提高当系统发生接地故障进的暂态稳定性？四、简算题35．某三相单回输电线路，采用LGJ－300型导线（计算外径25.2mm），已知三相导线正三角形布置，导线间距离D＝6m，求每公里线路的电抗值。
电力系统正序、负序、零序网络画法1 电力系统各元件数学模型及其正、负、零序等值电路发电机发电机采纳次暂态模型，用图（a ）所示电路表示，图中X d''为次暂态电抗，忽略定子回路电阻，并设发电机的负序电抗等于次暂态电抗，即X X d 2＝''。
''E为次暂态电动势。
发电机的中性点一样不接地，从而没有零序回路；同步发电机在对称运行时，只有正序电势和正序电流，现在的电机参数，确实是正序参数。
负荷负荷采纳恒阻抗模型,其正序阻抗由潮流计算求得的负荷功率和负荷节点电压计算，即：Z U P Q L L L L 12=-() （51）负序电抗由体会公式计算或由用户给定，默以为与正序相等。
负荷的中性点一样不接地，从而也没有零序回路。
最新版的故障程序中未考虑负荷。

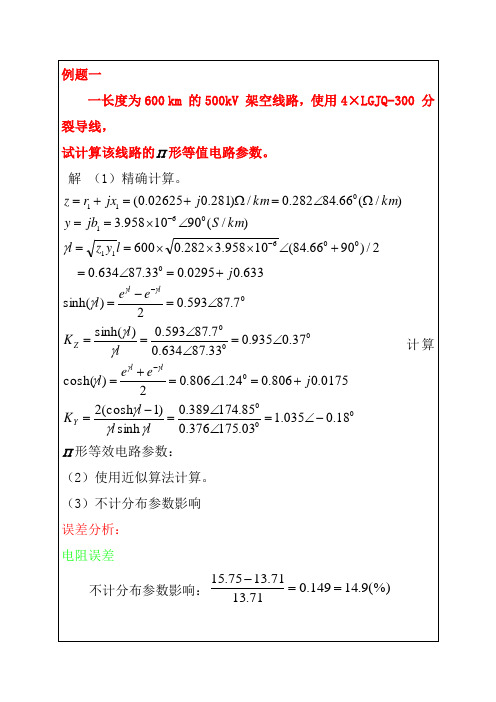

线路线路采纳集中阻抗模型，如下图，其正、负序参数相等，依照该图计算正负序节点导纳矩阵的有关元素。
零序参数一样与正负序参数不同，当该线路不存在与其它线路的互感时，也采纳图所示的等值电路来形成零序节点导纳矩阵。
当该线路与其平行线路之间还存在零序互感时，那么在形成零序节点导纳矩阵时需计及互感的阻碍。
不妨以两条互感支路为例来讲明形成零序节点导纳矩阵时对互感的处置，多条线路组成的互感组的处置能够依此类推。
IJ 图2.10 线路模型p q rs(a)p qrs(b)y 'rsy -my '图2.11 互感支路及其等值电路E'' d X j ''G (a)正序电动势源d''G (b) 正序电流源I dX j ''G(c) 负序等值电路图2.9 发电机等值电路由图（a ）得两支路的电压－电流方程为：⎥⎦⎤⎢⎣⎡--⎥⎦⎤⎢⎣⎡=⎥⎦⎤⎢⎣⎡⇒⎥⎦⎤⎢⎣⎡⎥⎦⎤⎢⎣⎡=⎥⎦⎤⎢⎣⎡--s r qp rs m m pq rs pq rs pq rs m m pq s r q p V V V V y y y y I I I I Z Z Z Z V V V V'''' （52） 由此得消互感后的等值电路如图（b ）所示，依照该图即可依照无互感的情形计算零序节点导纳矩阵的有关元素。
