水电安装工程预算第七章采暖工程例题

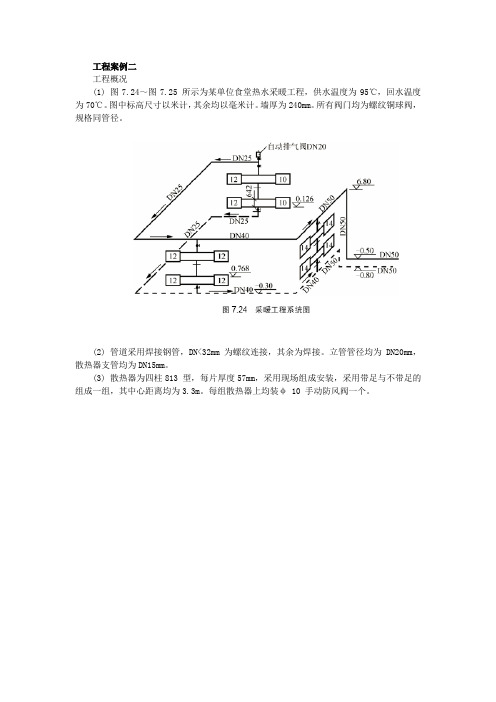

工程案例二工程概况(1) 图7.24～图7.25 所示为某单位食堂热水采暖工程，供水温度为95℃，回水温度为70℃。

图中标高尺寸以米计，其余均以毫米计。

墙厚为240mm。

所有阀门均为螺纹铜球阀，规格同管径。

(2) 管道采用焊接钢管，DN<32mm 为螺纹连接，其余为焊接。

立管管径均为DN20mm，散热器支管均为DN15mm。

(3) 散热器为四柱813 型，每片厚度57mm，采用现场组成安装，采用带足与不带足的组成一组，其中心距离均为3.3m。

每组散热器上均装φ 10 手动防风阀一个。

(4) 地沟内管道采用岩棉瓦块保温(厚30mm)，外缠玻璃丝布一层，再涂沥青漆一道。

地上管道人工除微锈后涂红丹防锈漆两遍，再涂银粉漆两遍。

散热器安装后再涂银粉漆一遍。

(5) 干管坡度i=0.003。

(6) 管道穿地面和楼板，设一般钢套管。

管道支架按标准做法施工。

2．本题要求(1) 按照《江苏省安装工程消耗量定额》的有关内容，计算工程量。

(2) 套用2014版《江苏安装工程计价定额》计算直接工程费(本题主材只计算其消耗量，暂不计主材费)。

(3) 本题管道保温见第10 章10.3 节计算示例10-5，此处暂不考虑。

3．解题过程1) 几点说明(1) 坡度考虑：供水干管一般抬头安装，坡度为0.003，引入口升高处为最低，干管设置集气罐(或自动排气阀)处为最高点。

计算立管高度，应取其平均值。

水平干管因坡度增加的斜长，由于增加值甚微，可以忽略不计(为了计算方便，本题暂不考虑该坡度)。

(2) 实际安装时，干管与立管并不在同一垂直立面上，而是相交成Z 字形弯，此Z 字形弯以及立管绕支管时的抱弯，根据定额说明已包括在管道安装工作内容中，不应另计工程量。

(3) 散热器支管长度：立管双侧连接散热器时支管长度=[散热器中心距离-(单片散热器厚度×片数)/2]×根数立管单侧连接散热器时支管长度=[立管至散热器中心距离-(单片散热器厚度×片数)/2]×根数2) 工程量计算工程量计算如表7-9 所示。

习题课：根据2012年《北京市通用安装工程预算定额》，按图纸计算采暖工程的工程量，列出相应定额编号、工程项目、单位和计算式（工程量保留小数点后两位数字）。

1、某四层办公楼，层高米，供热方式采用上供下回单管系统。

供、回水干管由室外暖气沟进入室内，入口处供、回水干管之间设循环管DN20。

供水干管设在四层顶板下，回水干管设在首层地沟内。

供水干管末端设自动排气阀，回水干管末端设泄水阀。

2、散热器采用GCB－－10型钢制闭式散热器，高度300 mm，同侧进出水口间距220mm。

3、供、回水管道采用焊接钢管：DN32以内螺纹连接，DN32以外焊接。

水平干管按图中所标尺寸计算（含外墙皮外米管道），立管按层高、标高计算，支管按米/根计算。

4、供、回水干管阀门采用P＝闸阀，循环管阀门及泄水阀门采用截止阀，立、支管阀门采用截止阀，顶层散热器上设手动放风阀；阀门连接方式同采暖管道。

5、管道穿内墙、楼板设填料套管；（穿首层地面不计算填料套管）。

6、管道均刷二遍防锈漆；暖气沟内回水干管采用岩棉管壳保温δ＝20mm，外缠一道玻璃丝布，布面刷二遍调和漆；（不计算暖气沟内供水干管、循环管及立管保温量）。

7、按规范要求进行水冲洗。

^8、其他未说明之处不计算。

定额编号项目名称单位：计算式工程量2－27 室内焊接钢管(焊接)DN50 m供：+++15回：16. 7+－2－26 室内焊接钢管(焊接)DN40 ！m+2－16 室内焊接钢管(螺纹连接)DN32m +72－15 室内焊接钢管(螺纹连接)DN25 }m+2－14 室内焊接钢管(螺纹m 干：++1。

供热工程计算题设第一层散热器进水温度为t1,第二层散热器进水温度为t2t1= 80o Ct2= 90 o C△P=（ρ70-ρ80）gH1+（ρ80-ρ90）gH2+（ρ90-ρ95）gH3=(965.34-963.17)9.81╳3+(963.17-962.56)9.81 ╳6+(962.56-961.92)9.81╳9的普通铸铁散热器采暖用户，根据水压图计算分析下列问题;1)网络主干线回水干管的压力损失= mH2O？44-38=6 mH2O2)当局部阻力占沿程阻力的60%，网络主管线比摩阻和比压降各等于多少？3)沿程阻力占总阻力的40%,网络主管线比摩阻和比压降各等于多少？4)局部阻力占总阻力的40%,网络主管线比摩阻和比压降各等于多少？5)用户1的资用压力= mH2O？6)系统运行时，用户1，2，3底部散热器是否超压？7)系统停止运行时，用户1，2，3是否汽化和倒空? 如果汽化和倒空，请问用户和热网络采用何种连接合适？如果网络供回水改为110/700C，再次分析上面问题，已知1100C水的汽化压力为4.6mh2O第一个图计算设二层三层散热器进水水温分别为t 1，t2t 1 = 77.30C t 2 = 88.6 0C以低层散热器计算为例 底层散热器散热温差为（77．3 + 70） / 2 - 18 =55.65 0Cf=3.75/0.24 =16片第二个图自己计算如图所示1，立管进出水温度95/70 0C ，已知Q 1=1400W ，Q 2=1200W ，Q 3=1300W ，Q 4=1600W ，不考虑管道散热。

室内计算温度为180C 1．计算各个散热器出水温度。

、2．散热器采用M132型散热器，传热系数，单片散热面积f=0.24m 2/片计算每层散热器所需要的片数，不考虑各项修正系数3．其他条件不变，计算各层散热器所需要的片数某房间设计热负荷为2500W,室内安装M-132型散热器,散热器明装,上部有窗台板覆盖,散热器距窗台板高度为150㎜,供暖系统为双管上供式。

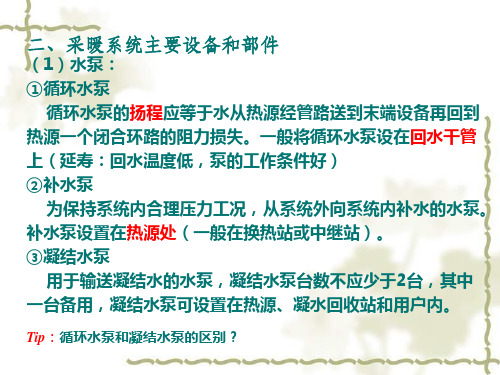

热水网路的水压图 2511. 室外热网主干线长2000米，建筑物高18米，供回水干线平均比摩阻60Pa/m ，局部阻力损失占沿程阻力损失的30%，最远用户预留压力5 mH 2O ，热源损失10 mH 2O 。

热网供回水设计参数95/70℃，用户与热网采用直接连接，求： (1) 画水压图（地势平坦）；(2) 采用循环水泵入口连续补水定压，在水压图上注明补水点压力、循环水泵扬程及各特征点压力； (3) 说明系统静水压线选择的原则。

解：(1~2)计算供、回水干管的阻力损失：()210.3 1.3200060156 kPa 15.6 mH O j P RL P RL ∆=+∆=+=⨯⨯==干管 系统总阻力，即循环水泵应提供的扬程：2215.62510=46.2 mH O P P P P ∆=∆+∆+∆=⨯++总干管热源用户由于地势平坦，取地势标高为零，取5m 富裕压头。

（可取3~5 mH 2O ）系统供水温度低于100℃，不用考虑汽化压力。

所以静水压线j H =18+0+5=23 mH 2Okm )(3) 系统静水压线选择的原则：不汽化、不超压、不倒空。

热负荷随室外温度变化曲线 1582. 某供热系统同时拥有供暖用户、通风用户和热水供应用户，如所在城市供暖室外设计计算温度-20℃，通风室外设计计算温度-15℃。

(1) 说明各热负荷的性质特点；(2) 绘图分析冬季该供热系统各用户的热负荷随室外温度的变化，以及总热负荷的变化。

已知各用户设计热负荷存在这样的关系：'''Q Q Q >>通风供暖热水供应解：(1) 供暖和通风热负荷都属于季节性热负荷，与室外温度关系密切；热水供应热负荷属于常年性热负荷，与气候条件关系不大，但是在一天中的小时用水量变化较大。

(2) 根据供暖热负荷的体积热指标法概算公式：()''v w n w Q q V t t =-供暖则供暖热负荷与室外温度呈线性关系。

热水网路的水压图 2511. 室外热网主干线长2000米，建筑物高18米，供回水干线平均比摩阻60Pa/m ，局部阻力损失占沿程阻力损失的30%，最远用户预留压力5 mH 2O ，热源损失10 mH 2O 。

热网供回水设计参数95/70℃，用户与热网采用直接连接，求： (1) 画水压图（地势平坦）；(2) 采用循环水泵入口连续补水定压，在水压图上注明补水点压力、循环水泵扬程及各特征点压力； (3) 说明系统静水压线选择的原则。

解：(1~2)计算供、回水干管的阻力损失：()210.3 1.3200060156 kPa 15.6 mH O j P RL P RL ∆=+∆=+=⨯⨯==干管 系统总阻力，即循环水泵应提供的扬程：2215.62510=46.2 mH O P P P P ∆=∆+∆+∆=⨯++总干管热源用户由于地势平坦，取地势标高为零，取5m 富裕压头。

（可取3~5 mH 2O ）系统供水温度低于100℃，不用考虑汽化压力。

所以静水压线j H =18+0+5=23 mH 2Okm )(3) 系统静水压线选择的原则：不汽化、不超压、不倒空。

热负荷随室外温度变化曲线 1582. 某供热系统同时拥有供暖用户、通风用户和热水供应用户，如所在城市供暖室外设计计算温度-20℃，通风室外设计计算温度-15℃。

(1) 说明各热负荷的性质特点；(2) 绘图分析冬季该供热系统各用户的热负荷随室外温度的变化，以及总热负荷的变化。

已知各用户设计热负荷存在这样的关系：'''Q Q Q >>通风供暖热水供应解：(1) 供暖和通风热负荷都属于季节性热负荷，与室外温度关系密切；热水供应热负荷属于常年性热负荷，与气候条件关系不大，但是在一天中的小时用水量变化较大。

(2) 根据供暖热负荷的体积热指标法概算公式：()''v w n w Q q V t t =-供暖则供暖热负荷与室外温度呈线性关系。

《供热工程》模拟试题一一、填空（每小题1分，共计21分）1、绘制水压图的技术条件有____________________ 、_________________________ 和____________________ 。

2、室内工作区的温度是指距地面___________________________ 高度范围内的温度。

3、供热管道的连接方式有__________________ 、______________ 和______________________________ 。

4、供热管道的敷设方式有_______________________________ 、 __________________________ 和___________ 三种。

5、室内机械循环热水采暖系统水力计算的经济比摩阻为_____________________________ 。

6、分户热计量供热系统热负荷计算时应考虑。

7、循环水泵运行和停止时，压力保持不变的点称为。

〔8、采暖系统由、和组成|9、设计采暖系统时，系统的最高点应设_________________________ ，最低点应设。

10、水力稳定性是指其他用户流量改变时，保持本身 ________________________ 不变的特性。

11、采暖热负荷的估算方法有 _______________________ 禾廿 __________________ 两种。

二、选择题（3x6=18分）1、低温热水采暖系统是指供水温度为（）的采暖系统。

A、＞100 C；B、＜100 C；C、V 100 C。

2、下列室内采暖管道，可以采用焊接连接的有（）的管道。

A、＜DN32;B、＞DN32;C、＞DN32。

3、单层外门的外门开启附加率（）双层外门的外门附加率。

A、大于；B、小于；C、等于；D、无法判断。

4、通行地沟净高为（）。

A、1.8 m ；B、1.4m ；C、1.2 m ；D、0.5 m5、按地带法计算地面传热系数时，地带的划分是按建筑物（）进行划分的。

第七章采暖工程例题例题热水采暖工程施工说明：1、本图示为某单位办公楼局部热水采暖工程，其范围自入口阀门处起至④，轴线处止.图中标注尺寸标高以m计，其他均为mm计。

2、管材采用镀锌钢管螺纹连接3、散热器采用铸铁柱型散热器（挂装），单片散热器长度（厚）L=80mm.散热器除锈后，刷红丹防锈漆及银粉漆各两遍。

4、散热器支管管径均为DN15，每组散热器供、回水支管上各设阀门一个，型号J11T—16 ；每组散热器设Φ10手动放风阀一个。

5、立、支管穿楼板或过墙设钢套管。

供、回水主干管道平均每米设型钢支架2kg，支架除锈后,刷红丹防锈漆和调合漆各两遍。

1、镀锌钢管（螺纹）DN50 32。

9m供水干管：1+3。

3+3.3+0.12=7.72m供水：0.18+11。

7+0。

8+2=14.68m回水：1+3.3×2+0。

12+0.18+0。

3 +0.3+2=10。

5m2、镀锌钢管（螺纹）DN25 18.1m供水：3+3+3+（11.7-9）—0.2-0.5-0。

2=11.2m回水：3+3+0。

2+0.5+0。

2=6。

9m3、镀锌钢管（螺纹)DN20 =9-6=3m4、镀锌钢管（螺纹）DN15 19。

2m支管（1F/4F）［3.3-0.08×（12+13) ÷2］×4=9。

2m支管（2F/3F）［3。

3—0。

08×（10+10)÷2] ×4=10m5、法兰闸阀Z41T—16 DN50 2个6、截止阀J11T-16 DN25 2个7、截止阀J11T—16 DN15 6个8、手动放风阀Φ10 8个9、钢制套管安装DN50 7个10、钢制套管安装DN25 6个11、钢制套管安装DN20 1个12、铸铁柱型散热器TZ2—5-5 （挂装)90片13、管道支架制作32。

9×2=65。

8㎏/1000=0.066t14、管道支架安装0.066t15、支架刷红丹防锈漆第一遍65.8㎏16、支架刷红丹防锈漆第二遍65.8㎏17、支架刷调合漆第一遍65。

目录总说明第一章水轮机说明一—1 轴流式水轮机装一—2 竖轴混流式水轮机安装一—3 横轴混流式水轮机安装一—4 贯流式（灯泡式）水轮机安装一—5 冲击式水轮机安装一—6 竖轴水泵安一—7 横轴水泵安装第二章调速系统说明二—1 调速器安装二—2 油压装置安装第三章主阀说明三—1 蝴蝶阀安装三—2 球阀安装三—3 电动闸阀安装第四章水轮发电机说明四—1 竖轴水轮发电机安装四—2 横轴水轮发电机安装四—3 贯流式（灯泡式）水轮发电机安装四—4 竖轴电动机安装四—5 横轴电动机安装第五章水力机械辅助设备说明五—1 辅助设备安装1．空压机安装2．供排水泵安装五—2 系统管路安装五—3 机组管路安装第六章电气设备说明六—1 发电电压设备安装1．互感器、断路器、隔离开关、负荷开关、避雷器、熔断器2．间隔板、穿通板制作安装六—2 控制保护设备安装六—3 直流系统安装1．铅酸蓄电池安装2．蓄电池充放电及安装六—4 厂用电系统安装1．10KV及以下厂用变压器2．开关柜（盘）动力箱（板）3．低压电器4．水位电气信号装置及制动器5．端子板及外部接线六—5 电缆制作安装1．电缆管（架）2．电缆敷设3．控制电缆终端头4．户内环氧树脂电力电缆终端头5．户内油浸纸绝缘电力电缆终端头6．户内塑料电力电缆干包式终端头7．交联聚氯乙烯绝缘电力电缆终端头8．户外塑料电力电缆干包式终端头9．户外式电力电缆终端头10．35KV电力电缆终端头六—6 母线制作安装1．户内、外绝缘子、穿墙套管2．带形铝母线3．带形母线伸缩节头制作安装六—7 接地装置制作安装六—8 保护网制作安装第七章变电站设备说明七—1 电力变压器安装1．三相双线圈电力变压器2．三相三线圈电力变压器七—2 断路器安装七—3 隔离开关安装七—4 互感器、避雷器及熔断器安装七—5 一次拉线第八章通信设备说明八—1 载波通信设备安装八—2 生产调度通信设备安装八—3 生产管理通信设备安装第九章电气调整说明九—1 水轮发电机、高压电动机系统1．水轮发电机组系统2．高压电动机系统九—2 自动及特殊保护装置1．自动投入装置2．特殊保护装置九—3 电力变压器系统九—4 母线系统九—5 输配电线路设备系统九—6 接地装置九—7 起重及电传系统1．桥式起重机2．油压起闭机3．固定式卷扬机4．其它九—8 低压电动机九—9 其它电气设备本体调试九—10 通信装置第十章照明说明十—1 照明管路敷设1．钢管敷设2．硬塑料管敷设十—2 照明配线十—3 灯具安装1．普通、工厂灯具2．荧光灯3．方型彩灯4．路灯、庭院灯十—4 开关、插座、电铃及风扇安装十—5 接线盒、接线箱及安全变压器安装第十一章通风采暖设备说明十一—1 风机和空调设备通风管制作安装十一—2 通风管制作安装十一—3 通风管附件及空调部件安制作安装十一—4 通风管保温第十二章起重设备说明十二—1 桥式起重机安装十二—2 油压起闭机安装十二—3 卷扬式起闭机安装十二—4 螺杆式起闭机安装十二—5 电梯安装十二—6 电动葫芦及单轨小车安装十二—7 轨道安装1．钢轨轨道2．工字钢轨道十二—8 滑触线安装第十三章金属闸门制作说明十三—1 平板定轮式闸门十三—2 平板滑块式闸门十三—3 弧形闸门十三—4 船闸闸门十三—5 小型闸门1．平板定轮（铸铁）闸门2．平板滑块（铸铁）闸门十三—6 浮箱式检修闸门十三—7 闸门埋设件十三—8 拦污栅第十四章闸门安装说明十四—1 平面焊接闸门十四—2 平面平接闸门十四—3 弧形闸门十四—4 单扇船闸闸门十四—5 双扇船闸闸门十四—6 钢筋混凝土闸门十四—7 闸门埋设件十四—8 闸门压重物十四—9 拦污栅第十五章压力钢管说明十五—1 压力钢管制作十五—2 压力钢管安装十五—3 压力钢管运输第十六章其它金属结构说明十六—1 容器制作1．油桶2．气罐十六—2 容器安装1．油桶2．气罐十六—3 联合操作平台制作安装十六—4 小型金属结构制作安装1．制作2．安装十六—5 金属结构喷锌十六—6 金属结构无损探伤检验1．X光透视2．超声波探伤3．磁粉探伤第十七章设备工地运输说明十七—1 机械化运输十七—2 卷扬机轱辘滚杠运输十七—3 人力绞磨轱辘滚杠运输附录一、定额调整计算举例附录二、电算编号、材料价格及机械台班费表附录三、电气设备安装有关附表附录四、装置性材料未计价主材及损耗率表附录五、水力水电工程施工机械台班费总说明一、《水力水电设备安装工程预算定额（中小型）》是编制施工图预算的依据，也是编制概算定额的基础。

10-11学年第二学期《安装工程预算》A卷1.水暖管道的工程量计算均以施工图所示管道中心线长度计，以为单位，不扣除、管件所占长度，扣除散热器所占长度。

2.电缆保护管的长度计算，过路管长为路面宽各加 m，过沟管长为沟外壁各加 m计算3.防水套管以为计算单位，用公称直径“”表示。

4.DN25采暖焊接钢管穿楼板，河北省规定用规格的钢套管，以为计算单位。

5.各种阀门安装均以“”为计算单位；水表、疏水器、减压阀组成与安装以“”为计算单位。

2分，共20分。

)1. 连接各种开关箱、柜、板的导线预留长度为宽+高（盘面尺寸）。

（）2．灯具安装的用摇表测量绝缘及灯具试亮工作在送电系统调试中考虑。

（）3．采暖工程的管道也需要计算管道消毒、冲洗的工程量。

（）4. 金属线管通过金属箱、盘、柜、盒等焊接的跨接线，金属线管与线管管箍处的跨接线，定额已经包括其安装工作，不得再算跨接线。

（）5.单独安装（无箱、盘）的铁壳开关、闸刀开关、启动器、母线槽进出线盒导线预留长度为0.5m。

（）6.计入建筑安装工程造价的税有营业税、城市维护建设税、教育费附加。

（）7．明配管和暗配管，均发生接线盒或接线箱安装，接线盒产生在管线分支处或管线转弯处。

（）8.用主筋作“引下线”时，按焊接两根主筋考虑，以“10m”计量，超过两根主筋时也不能调整。

（）9．线路分支接头线、进入灯具及明暗开关、插座、按钮等预留导线长度已分别综合在相应定额中，不再另行计算导线的长度。

（）10．管道保温和管道防结露的计算方法一样，其工程量都是计算保温、防结）3分，共21分）1. 下列哪些费用没包括在直接工程费中。

（）A.规费B.人工费C.材料费D.机械台班费2. 清单项目编码为编码，用阿拉伯数字表示.。

A．6级12位 B．5级12位 C．5级10位 D．6级12位3.某规格的电力电缆在水平方向总长为15m，垂直方向总长为25m，则这根电力电缆的工程量为 m。

A：40m B： 42m C：41m D：39m4.下列系统应列入强电内容的是（）A．综合布线 B．自动消防报警及灭火C．有线电视 D．防雷接地系统5.落地安装的配电箱尺寸是：800*600*200，其基础槽钢的安装工程量为（）A．2.8m B．1.6m C．2.0m D．3.2m6.某11层住宅，给排水工程下列那组措施费的计取是合理的。
