DDSD1352-KCSH单相电子式多功能电能表安装使用说明书V1.0 上海安科瑞电气股份有限公司一、概述DDSD1352单相电子式多功能电能表主要用于计量低压网络的单相有功电能，同时可测量电压、电流、功率等电参量，并带有通信及预付费功能，方便用户进行用电监测、集抄和预付费管理。
产品具有精度高、体积小、安装方便等优点。
可灵活安装于配电箱内，实现对不同区域和不同负荷的分项电能计量，统计和分析。
二、主要功能功能名称功能说明功能配置电能计量总电能计量（反向计入正向）■电量测量U、I 、P、Q、S、PF、F测量■LCD显示6位段式LCD显示■按键编程可设置密码、通信规约、地址、波特率等■预付费报警及跳闸远程预付费，实现先交费后用电可配合预付费专用断路器实现负载断送电控制■通信RS485接口，MODBUS-RTU或DLT645-97规约■三、技术参数电气特性电压输入工作电压范围220Vac±20%参比频率50Hz功耗<2V A电流输入基本电流10A最大电流60A起动电流40mA功耗<1V A (最大电流)测量性能符合标准GB/T17215-2002GB/T17215.211-2006GB/T15284-2002测量精度 1.0级测量范围0000.00~999999kWh时钟精度误差≤0.5s/d脉冲输出输出类型无源输出，外接电源DC+5V~24V脉冲宽度 80±20ms脉冲常数1600imp/kWh ，LED 同步指示通信接口 RS485(A+、B-) 介质 屏蔽双绞线协议MODBUS-RTU 或DLT645-1997机械特性外形尺寸 长×宽×高 36mm×86mm×62mm (2模数) 最大接线能力柔性电缆16mm 2环境条件温度范围工作温度 -20℃~60℃ 存储温度-30℃~70℃ 湿度≤95%（无凝露）四、外形尺寸五、接线与安装电能表采用35mm 标准导轨安装方式。
导轨式三相费控智能电能表安装使用说明书（2016．03.Ver 1.0）目录一、概述 (1)二、主要功能 (1)三、技术参数 (1)四、安装与接线 (2)4.1外形尺寸 (2)4.2 安装图 (2)4.3 接线图 (2)五、使用与操作 (2)5.1插卡方法 (2)5.2用户购电 (3)5.3电能计量 (3)5.4 电量报警 (3)5.5 跳闸与合闸 (3)5.6 显示 (3)5.6.1插卡显示 (4)5.6.2按键翻页 (5)六、恶性负载控制 (7)七、过负荷控制 (7)八、电能脉冲输出 (7)九、数字通讯 (7)MODBUS-RTU通讯地址信息表 (8)典型应用接线图 (9)导轨式三相费控电能表一、概述导轨式三相费控电能表主要用于频率在45~65Hz范围内的三相四线网络的电能管理领域。
可测量电网中的电量信息，通过加密的IC卡或485通讯与上位机进行数据交互。
仪表内置大功率继电器可实现本地跳闸、合闸操作，从而实现预付费功能；表内配备精确的时钟源，配合完善的时间切换机制实现分时计费功能。
用户可根据现场实际情况设置电能表内部参数，使用方便、操作简单、精确度高；广泛用于各类住宅、智能建筑、集贸商场及集体宿舍、学校等领域。
一次电流规格在100A以内为直接输入型，无需外配断路器，通过仪表内置的继电器实现通断操作；一次电流规格大于100A时，需外配电流互感器和断路器，通过仪表输出的干接点信号控制断路器实现通断操作。
产品符合GB/T17215、GB/T17883相关标准,是改革传统用电体制,提高用电管理水平的理想电表。
二、主要功能三、技术参数电能计量范围0~999999.9KWh额定电压AC 110V，AC 220V电流规格 1.5(6)A、5(20)A、10(40)A、20(80)A、30(100)A 工作电压正常：0.9~1.1Un 极限：0.7~1.2Un参比频率45~65Hz启动电流0.004Ib功耗≤5VA脉冲输出脉冲宽度：80±20ms 光耦隔离输出数字通讯RS485接口，DLT645-2007协议，波特率2400bps，偶校验温度范围-10℃~+55℃相对湿度≤95% 无凝露外形尺寸126×94×84产品规格产品系列精度等级额定电压电流规格脉冲常数导轨式三相预付费电能表1.0SAC 3×110VAC 3×220V*380V电表暂不支持订做外置电流互感器型1.5（6）A6400imp/kwh5（20）A 1600imp/kwh10(40)A 800imp/kwh20(80)A 400imp/kwh四、安装与接线4.1 外形尺寸4.2 安装图采用35mm标准导轨安装方式，如下图：4.3 接线图注意：1.接线时务必拧紧螺丝，避免因接触不良导致仪表不正常工作。
导轨式安装电能表用户手册适用型号：DDS1946DDSF1946DSS1946DSSF1946DTS1946DTSF1946v3004修订历史版本日期作者修订内容目录1符合标准 (1)2产品概述 (1)3.产品选型 (2)5.功能特点 (4)5.1参数测量 (4)5.2电能计量 (4)5.3需量 (4)5.4事件记录 (5)5.5通信功能 (5)5.6电能脉冲 (5)6.安装接线 (6)6.1接线方式 (6)6.2外形尺寸 (7)6.3安装方式 (7)7.操作 (8)7.1面板 (8)7.2显示 (8)8.设置 (12)9.Modbus-RTU通信 (15)附录1MODBUS-RTU通信地址信息表(单相表) (17)附录2MODBUS-RTU通信地址信息表(三相表) (23)1符合标准GB/T17215.211-2006交流电测量设备通用要求、试验和试验条件第11部分：测量设备GB/T17215.321-2008电量测量设备(交流)-特殊要求-第21部分:静态电度表(1级和2级)GB/T17215.322-2008电量测量设备(交流)-特殊要求-第22部分:静态电度表(0.2S级和0.5S级)GB/T17215.323-2008电量测量设备(交流)-特殊要求-第23部分:静态无功表(2级和3级)2产品概述我公司导轨式安装电能表采用先进的电能计量芯片，应用数字采样处理技术及SMT工艺，根据用户实际用电状况设计、制造。
该系列电能表采用模数化结构，体积小巧，安装方便，运行可靠。
3.产品选型注：以上“√”表示具备此项功能，“-”表示不具备此项功能。
“○”表示可选该功能项。
型号功能单相电能表三相电能表三相复费率电能表DDS 1946DDSF 1946DSS 1946DTS 1946DSSF 1946DTSF 1946接线方式单相√√----三相三线--√-√-三相四线---√-√电压量程220V√√----3×220/380V ---√-√3×380V --√-√-电流接入方式直接接入/经CT 接入√√√√√√实时测量电压、电流√√√√√√功率√√√√√√功率因数√√√√√√频率√√√√√√THD --√√√√电能计量双向电能√√√√√√四象限电能------复费率电能-√--√√需量√√√√√√事件记录-√--√√通信接口RS485○○○○○○电能脉冲√√√√√√显示方式LCDLCDLCDLCDLCDLCD4.技术指标型号功能DDS1946DDSF1946DSS1946DSSF1946DTS1946DTSF1946电气特性精度等级直接接入有功电能：1级有功电能：0.5S级经CT接入有功电能：0.5S级额定电压220V3×380V3×220/380V输入电流直接接入5(100)A3×5(100)A 经CT接入 1.5(6)A3×1.5(6)A 频率50/60Hz接线方式单相三相三线三相四线工作电压范围0.8Un～ 1.2Un功耗电压回路<5VA 电流回路<2VA启动电流直接接入0.004Ib0.001In 经CT接入0.002In0.001In电能脉冲1路有功电能脉冲光电隔离输出，脉冲宽度（80±20%）ms 时钟误差≤0.5s/day通信特性RS485通信接口Modbus-RTU协议，波特率最高9600bps机械特性尺寸72×90×63.5126×90×63.5IP防护IP51（面板）/IP20（外壳）环境特性运行温度(-10～55)℃存贮温度(-25～70)℃相对湿度(5～95)%（无凝露）5.功能特点5.1参数测量实时测量以下参数：-电压、电流-功率、功率因数-频率-需量5.2电能计量仪表支持的电能计量功能：-双向电能计量；-复费率电能计量；-四象限无功电能；仪表具有2套12时段4种费率计量功能，每天24小时最多可分为12个时段，各时段可选尖、峰、平、谷4种费率，可设置自动抄表时间，保存最近3月的电能信息，如：本月总有功电能、上月总尖有功电能、上上月总平有功电能。
201DTSD1352导轨式多功能电能表安装使用说明书V2.10安科瑞电气股份有限公司申明版权所有，未经本公司之书面许可，此手册中任何段落、章节内容均不得摘抄、拷贝或以任何形式复制、传播，否则一切后果由违者自负。
本公司保留一切法律权利。
本公司保留对本手册所描述之产品规格进行修改的权利，恕不另行通知。
订货前，请垂询当地代理商以获悉本产品的当前规格。
说明书修订记录日期旧版本新版本修改内容2017.02.28V1.0 1.第一次编写2017.09.05V1.0V1.1 1.增加7.4部分校验设置说明；2.修改8.1部分功率寄存器地址，增加日需量寄存器地址、增加数据长度；3.修改8.2部分历史电能寄存器地址增加冻结时间设定寄存器；4.增加8.4部分DL/T645-2007规约数据标识。
2017.10.24V1.1V1.2 1.表8通讯地址表增加电压不平度、电流不平衡度、第二路通讯通讯参数地址表2.开关量端口更改为30、39。
2017.12.01V1.2V2.0 1.版本号升级为V2.0；2.增加条款2型号说明；3.增加测温功能、SOE事件记录，具体更新见条款3、4、7.7、9.3；4.完善条款9.1地址表、9.4DL/T645-2007规约数据标识。
2018.11.08V2.0V2.1 1.去除广告法敏感词。
2019.1.30V2.1V2.2 1.更换新的互感器。
2019.3.1V2.2V2.3 1.规范尺寸图和接线力矩。
2019.6.26V2.3V2.4 1.表1中电表型号标错，更改之。
2.图7图8AC相电流画反，更改。
2020.3.11V2.4V2.5 1.在接线与安装处增加注2.在8.2显示页面增加总电能显示2020.3.31V2.5V2.6 1.增加报文解析和数据计算方法。
2020.4.30V2.6V2.7 1.修正6.2中开关量端子号2020.11.23V2.7V2.8增加电流规格：3×10(100)A(互感器外置) 2021.04.08V2.8V2.9外形尺寸图更换为打印清晰图样，并修正说明书中部分笔误2021.12.31V2.9V2.10修改直接接入的孔径大小目录1概述 (1)2型号说明 (1)3功能列表 (1)4技术参数 (2)5外形尺寸 (2)6接线与安装 (3)7主要功能特点 (6)8操作与显示 (7)9通信说明 (11)1概述DTSD1352导轨式多功能电能表，是主要针对电力系统，工矿企业，公用设施的电能统计、管理需求而设计的一款智能仪表，产品具有精度高、体积小、安装方便等优点。
苏制00000108号DTSD71/DSSD71型导轨式三相多功能电能表安装使用说明书江苏林洋能源股份有限公司Jiangsu Linyang Energy Co.,Ltd.1.概述导轨式三相多功能电能表是我公司推出的新型多功能电能表。
该电表由LCD液晶显示用电总电量、LCD显示可选配RS485通讯接口，具有体积小、重量轻、外表美观、工艺先进，安装方便等特点。
具有良好的抗电磁干扰、低工耗节电、高精度、高过载、高稳定性、防窃电、长寿命等性能。
该电表符合GB/T17215.xxx-2008系列国家标准和电力行业标准DL/T614-2007对电能表的各项要求。
2.外形尺寸3.技术参数项目技术指标计量精度有功0.5S级或1级无功2级额定电压Un 见规格表额定电流见规格表参比频率50Hz时钟精度≤0.5s/d 脉冲常数见规格表脉宽80±20ms工作电压正常工作电压0.9-1.1Un 极限工作电压0.7-1.2Un启动电流1级直接接入式：0.004Ib1级经CT接入式：0.002In 0.5S级经CT接入式：0.001In通讯协议DL/T645-2007，MODBUS-RTU(默认9600，N81)，(其他协议可定制)温度正常工作温度：-25℃~ 55℃极限工作温度：-40℃~ 70℃存储环境温度：-40℃~ 80℃相对湿度≤95%(无凝露)功能定制19次谐波测量，负荷曲线4.规格表规格准确度接入方式电压规格(V) 电流规格(A)常数(imp/kWh)DSSD71有功0.5S/1级无功2级经电压电流互感器3×100 1.5(6) 20000DTSD71有功0.5S/1级无功2级经电流互感器3×220/380 1.5(6) 6400 直接式3×220/3805(20) 160010(40) 80020(80) 4005.接线图(下为样图，以实物丝印为准)图1：三相三线经电压、电流互感器接式接线图(3×100V) 图2：三相四线直接接入式接线图(3×220/380V)图3：三相四线经电流互感器接式接线图(3×220/380V)6.按键说明6.1编程操作：在编程操作下，仪表提供了密码验证和修改(CODE)、参数设置(SET)、显示设置(DIS)、通讯设置(CONN)四个基本菜单项目，和SETT(设置时间)、SETQ(设置时区)、SQ-1(设置时段1)和SQ-2(设置时段2)共8个菜单项目；使用单排显示的分层菜单结构管理方式：第1级菜单显示主菜单；第2级菜单显示设置项信息，第三级菜单显示设置信息。
DSZ1352三相三线智能电能表安装使用说明书V1.0安科瑞电气股份有限公司1产品介绍1.1概要DSZ1352三相三线智能电能表系列是采用大规模集成电路，数字采样处理技术及SMT 工艺，根据国家电网公司要求及工业用户实际用电状况，自主研发研制生产的智能仪表，具有低功耗、高精度、高可靠性等特点。
本系列电能表集众多功能于一体，实现了有功双向、无功四象限分时电能计量、分相双向计量、需量计量，具有实时电压、电流、有功功率、无功功率、视在功率、功率因数、电网频率的测量及监测报警功能，具有失压、失流、过载、断相、电流不平衡、开盖、校时、编程等多种事件记录等功能。
1.2原理组成电能表由测量单元、数据处理单元、通信接口单元、时钟模块等组成（如下图所示），具有电能量计量、信息存储及处理、实时监测、自动控制、信息交互等功能。
计量芯片MCU处理器显示模块LED指示脉冲输出抄表电池 + 时钟电池按键存储器时钟模块通信接口模块（485、红外）1.3主要技术参数项目技术要求参比电压(Un)3×100V正常工作电压0.7Un～1.1Un极限工作电压0.4Un～1.2Un电流测量范围互感器接入式：1.5(6)A、1(6)A等直通式：5(20)A、10(40)A、15(60)A、20(80)A、20(100)A等脉冲常数以表计面板标识为准。
准确度等级有功：0.5S级、1.0级无功：2.0级额定频率50Hz起动电流互感器接入式：0.001In(0.5S级)、0.002In(1级)直通式：0.004In(1级)陈璐 188********工作温度范围正常：-25℃～60℃，相对湿度不超过85%极限：-40℃～70℃，相对湿度不超过95%2基本功能2.1电能计量可计量正、反向、组合有功总、尖、峰、平、谷电能。
组合有功电能根据有功组合方式特征字任意设置。
可计量四象限、组合1、组合2无功总、尖、峰、平、谷电能。
组合1和组合2无功计量模式可根据无功组合1和无功组合2方式特征字进行选择性加减组合。
导轨式电能表
安科瑞邱红
江苏安科瑞电器制造有限公司江苏江阴214405

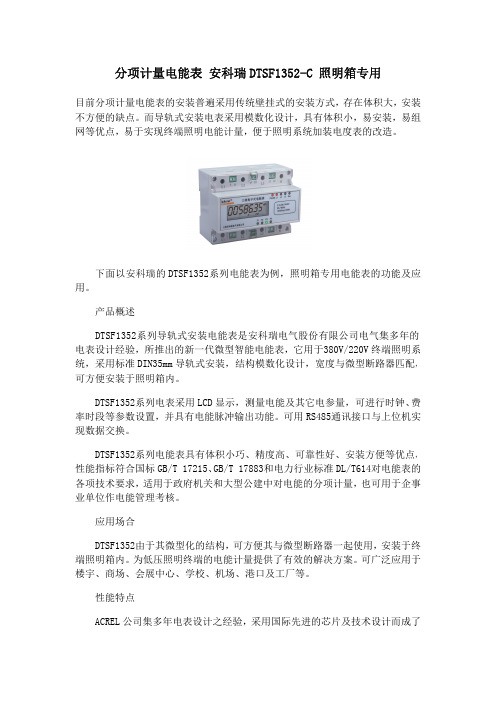

一.产品概述
目前终端电能计量表计的安装普遍采用传统壁挂式的安装方式，存在体积大，安装不方便等缺点。
而DDSF1352/DTSF1352导轨式安装电表采用模数化设计，具有体积小、易安装、易组网等优点，易于实现终端配电电能计量。
便于配电系统加装电度表的改造。
安科瑞电气集多年的电表设计制造经验，应对节能降耗需求，推出导轨式安装电能表，方便应用于低压配电终端，并配套专业电能计量管理软件，助力用户进行能耗统计，发现能耗重点，发掘降耗空间，实现节能增效。
该系列电能表具有体积小巧、可靠性好、35mm标准导轨式安装等特点，并具有良好的电磁兼容性能、精度高、防窃电，符合国标GB/T17215、GB/T15284、GB/T17883和电力行业标准DL/T614的相关技术要求。
二.系列组成
三.技术参数
四.外形尺寸(单位:mm)
DDS1352
DDSF1352
DTSF1352
DTSD1352
五.安装与接线
该系列产品采用35mm标准导轨安装——。
