【CN209740898U】一种紧固件表面处理废水的处理装置【专利】

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920471842.3(22)申请日 2019.04.09(73)专利权人 台州韶泰建设有限公司地址 318000 浙江省台州市开发区方远大厦商务楼612室(72)发明人 张旭翔　林瑜　(74)专利代理机构 杭州浙科专利事务所(普通合伙) 33213代理人 吴秉中(51)Int.Cl.B01D 33/01(2006.01)(54)实用新型名称一种建筑废水快速处理装置(57)摘要本实用新型提供了一种建筑废水快速处理装置，属于废水处理技术领域。

它解决了现有沉淀池无法满足废水产生速度的问题。

本建筑废水快速处理装置，包括箱体和设置于箱体内的滤板，箱体的顶部固定有一层安装板，且安装板上竖直设置有升降电机，升降电机的电机轴上连接有丝杆一，丝杆一上螺纹配合设置有连接套，滤板与连接套相固连，箱体外的底部水平安装有平移电机，且平移电机的电机轴上连接有丝杆二，丝杆二位于箱体内且两端部通过在箱体内壁里设置轴承连接固定，丝杆二上螺纹配合连接有推板，箱体上位于平移电机的对面设置有污水阀和清水阀，且污水阀位于清水阀的下侧。

本实用新型通过电机带动滤板实现机械化过滤具有废水处理速度快效率高的优点。

权利要求书1页 说明书2页 附图1页CN 209791027 U 2019.12.17C N 209791027U权　利　要　求　书1/1页CN 209791027 U1.一种建筑废水快速处理装置，包括箱体（1）和设置于箱体（1）内的滤板（2），其特征在于，所述箱体（1）的顶部固定有一层安装板（3），且安装板（3）上竖直设置有升降电机（4），所述的升降电机（4）的电机轴上连接有丝杆一（5），丝杆一（5）上螺纹配合设置有连接套（6），且所述的滤板（2）与连接套（6）相固连，所述箱体（1）外的底部水平安装有平移电机（7），且平移电机（7）的电机轴上连接有丝杆二（8），丝杆二（8）位于箱体（1）内且两端部通过在箱体（1）内壁里设置轴承连接固定，所述的丝杆二（8）上螺纹配合连接有推板（9），所述的箱体（1）上位于平移电机（7）的对面设置有污水阀（10）和清水阀（11），且污水阀（10）位于清水阀（11）的下侧。

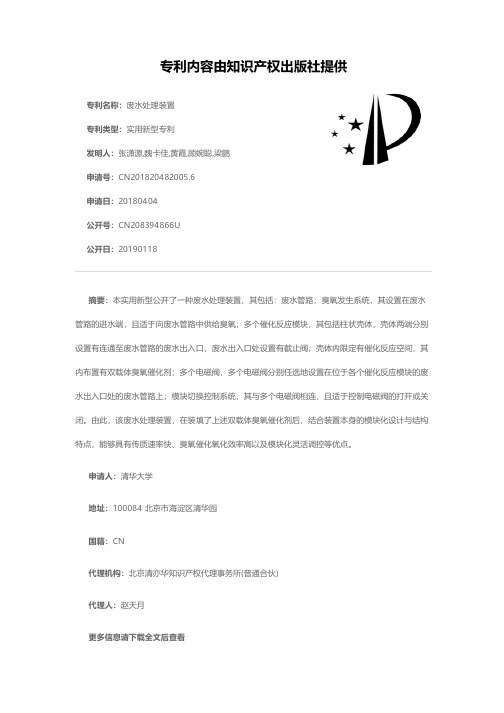

专利名称：废水处理装置
专利类型：实用新型专利
发明人：张潇源,魏卡佳,黄霞,顾婉聪,梁鹏申请号：CN201820482005.6
申请日：20180404
公开号：CN208394866U
公开日：
20190118
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种废水处理装置，其包括：废水管路；臭氧发生系统，其设置在废水管路的进水端，且适于向废水管路中供给臭氧；多个催化反应模块，其包括柱状壳体，壳体两端分别设置有连通至废水管路的废水出入口，废水出入口处设置有截止阀；壳体内限定有催化反应空间，其内布置有双载体臭氧催化剂；多个电磁阀，多个电磁阀分别任选地设置在位于各个催化反应模块的废水出入口处的废水管路上；模块切换控制系统，其与多个电磁阀相连，且适于控制电磁阀的打开或关闭。

由此，该废水处理装置，在装填了上述双载体臭氧催化剂后，结合装置本身的模块化设计与结构特点，能够具有传质速率快、臭氧催化氧化效率高以及模块化灵活调控等优点。

申请人：清华大学
地址：100084 北京市海淀区清华园
国籍：CN
代理机构：北京清亦华知识产权代理事务所(普通合伙)
代理人：赵天月
更多信息请下载全文后查看。

专利名称：一种工业废水的处理装置和工艺
专利类型：发明专利
发明人：刘海勇,刘晓芳,王卓,王丽娟,曾任坚,关宏军申请号：CN201910503994.1
申请日：20190612
公开号：CN110182998A
公开日：
20190830
专利内容由知识产权出版社提供
摘要：本发明提供一种工业废水的处理装置和处理工艺，通过将过氧化氢储槽和第一储液槽并联接入混合槽，混合槽上连接有pH调节装置，混合槽出口依次连接第一循环泵、流量计、换热装置再与催化降解槽相连接，催化降解槽出口连接转换阀门，催化降解槽出口上还连接有检测装置，转换阀门的一个出口排出达标处理液，另一个出口经第二储液槽和第二循环泵进入混合槽循环处理；该处理装置结构简单，操作方便，可以对废水中的有机污染物进行更彻底的降解，应用范围更广，处理效率更高。

申请人：刘海勇,刘晓芳,王卓,王丽娟,曾任坚,关宏军
地址：137112 吉林省白城市洮南市万宝镇一街一委四组
国籍：CN
代理机构：北京华识知识产权代理有限公司
代理人：刘艳玲
更多信息请下载全文后查看。

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920217800.7(22)申请日 2019.02.19(73)专利权人 张锐地址 712000 陕西省咸阳市西咸新区秦汉新城沣泾大道北段陕西咸阳化学工业有限公司(72)发明人 张锐　(51)Int.Cl.C02F 1/00(2006.01)C02F 103/34(2006.01)(54)实用新型名称一种煤化工废水处理装置(57)摘要本实用新型涉及一种煤化工废水处理装置，包括处理罐，处理罐顶部有盖板，盖板上有两组安装架和进料管，安装架上安装有第一电机和第二电机，第二电机连接有转轴，转轴有齿盘，盖板底部有连接杆，连接杆底部有轴承，轴承的内环有齿块，齿块与齿盘啮合连接，轴承的内环有连接块，连接块底部有插块，连接块通过插块连接有L形刮板，本实用新型通过第一电机带动中轴连接的搅拌杆进行搅拌处理，需要清洗内壁上的粘结物时，第二电机带动转轴转动，转轴带动齿盘转动，齿盘通过齿块驱动轴承内环转动，轴承内环通过连接块带动L形刮板转动对处理罐内壁进行粘结物刮除，不需要跟随搅拌进行刮除，延长了L形刮板的使用寿命。

权利要求书1页 说明书3页 附图3页CN 209890268 U 2020.01.03C N 209890268U权　利　要　求　书1/1页CN 209890268 U1.一种煤化工废水处理装置，包括处理罐、盖板、进料管、安装架、转轴、L形刮板、搅拌杆、齿块、轴承、中轴、齿盘、插块、固定螺栓和连接块，其特征在于：所述处理罐顶部活动连接有盖板，所述盖板上固定连接有两组安装架和进料管，所述安装架上的分别安装有第一电机和第二电机，所述第二电机的输出端贯穿盖板开设的通孔固定连接有转轴，所述转轴底部固定连接有齿盘，所述盖板底部均匀固定连接有连接杆，所述连接杆底部固定连接有轴承，所述轴承的内环内壁上均匀固定连接有齿块，所述齿块与齿盘啮合连接，所述轴承的内环固定连接有连接块，所述连接块底部固定连接有插块，所述连接块通过插块连接有L形刮板。

专利名称：一种污水处理装置专利类型：发明专利
发明人：罗立祥,薛子刚,牛军申请号：CN201710568943.8申请日：20170713
公开号：CN107176720A
公开日：
20170919
专利内容由知识产权出版社提供
摘要：本发明公开了一种污水处理装置，本发明涉及环境保护技术领域。

该污水处理装置，包括沉淀池、曝气池和消毒池，所述沉淀池的顶板上开设有进水口，沉淀池的前侧壁和后侧壁之间且位于进水口一侧转动连接有L型过滤网；所述沉淀池的顶端固定安装有第一滑杆，所述第一滑杆的表面上滑动连接有第一滑块，且第一滑块的内部固定安装有第二滑杆，所述沉淀池的顶端且位于两根所述的第一滑杆之间固定安装有液压气缸；液压气缸上升带动第二滑杆上升，第二滑杆通过第二滑块和转动杆带动L型过滤网转动，将L型过滤网上过滤处的固体废物清除；这样的设计结构简单，易于操作，可轻易过滤掉大颗粒固体废物，有利于下一步的净化处理。

申请人：罗立祥
地址：310014 浙江省杭州市潮王路18号浙江工业大学
国籍：CN
更多信息请下载全文后查看。

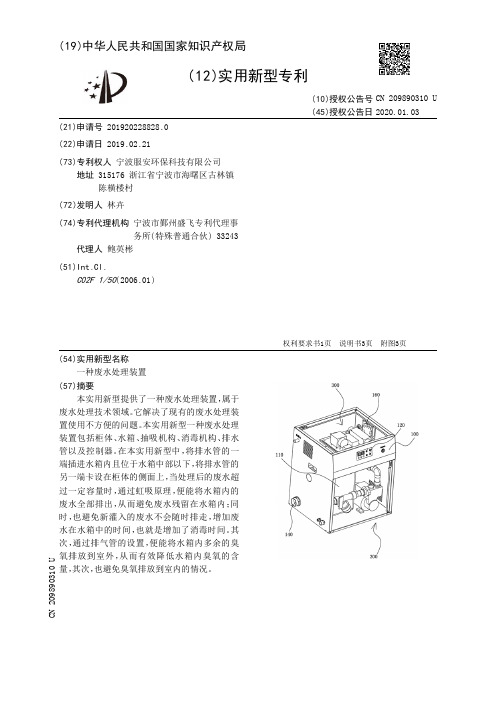

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920228828.0(22)申请日 2019.02.21(73)专利权人 宁波服安环保科技有限公司地址 315176 浙江省宁波市海曙区古林镇陈横楼村(72)发明人 林卉　(74)专利代理机构 宁波市鄞州盛飞专利代理事务所(特殊普通合伙) 33243代理人 鲍英彬(51)Int.Cl.C02F 1/50(2006.01)(54)实用新型名称一种废水处理装置(57)摘要本实用新型提供了一种废水处理装置，属于废水处理技术领域。

它解决了现有的废水处理装置使用不方便的问题。

本实用新型一种废水处理装置包括柜体、水箱、抽吸机构、消毒机构、排水管以及控制器。

在本实用新型中，将排水管的一端插进水箱内且位于水箱中部以下，将排水管的另一端卡设在柜体的侧面上，当处理后的废水超过一定容量时，通过虹吸原理，便能将水箱内的废水全部排出，从而避免废水残留在水箱内；同时，也避免新灌入的废水不会随时排走，增加废水在水箱中的时间，也就是增加了消毒时间。

其次，通过排气管的设置，便能将水箱内多余的臭氧排放到室外，从而有效降低水箱内臭氧的含量，其次，也避免臭氧排放到室内的情况。

权利要求书1页 说明书3页 附图3页CN 209890310 U 2020.01.03C N 209890310U权　利　要　求　书1/1页CN 209890310 U1.一种废水处理装置，其特征在于，包括：柜体，所述柜体内设有用于存放废水的水箱；所述柜体内设有将废水抽吸至水箱内的抽吸机构；所述柜体内设有产生臭氧的消毒机构，所述消毒机构与水箱联通；排水管，其一端插进水箱内，排水管的另一端卡设在柜体的侧面上；控制器，安装于柜体上，所述抽吸机构以及消毒机构均与控制器电连接。

2.根据权利要求1所述的一种废水处理装置，其特征在于，所述抽吸机构包括泵体以及吸水管，所述吸水管的一端与泵体连接，所述吸水管的另一端卡设于柜体上。

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号 (43)申请公布日 (21)申请号 201910185087.7(22)申请日 2019.03.12(71)申请人 扬州佳境环境科技股份有限公司地址 225000 江苏省扬州市平山路218号(72)发明人 张峰　邓家发　林敏　巫世文　杨勇　邵阳　张寒　丁文彬　(74)专利代理机构 北京轻创知识产权代理有限公司 11212代理人 王佳妹(51)Int.Cl.C02F 9/10(2006.01)C02F 101/20(2006.01)C02F 101/12(2006.01)(54)发明名称一种紧固件表面处理废水的处理装置及处理工艺(57)摘要本发明属于废水处理技术领域，提供了一种紧固件表面处理废水的处理装置及处理工艺，包括：预处理系统、微滤系统、纳滤系统、第一海淡系统、第二海淡系统和RO系统，预处理系统、微滤系统和纳滤系统顺次相连，纳滤系统具有第一浓水出口和第一淡水出口，第一淡水出口与第一海淡系统相连，第一浓水出口与第二海淡系统相连，第一海淡系统的出口和第二海淡系统的出口均与RO系统相连，RO系统具有第二浓水出口和第二淡水出口，第二浓水出口与第一海淡系统的入口相连，第二淡水出口连接有回用水桶。

本发明可使紧固件表面处理废水的回收率达到95％以上，系统稳定产水20m 3/h，且产水水质满足工艺与产品用水标准。

权利要求书2页 说明书7页 附图3页CN 109824197 A 2019.05.31C N 109824197A权　利　要　求　书1/2页CN 109824197 A1.一种紧固件表面处理废水的处理装置，其特征在于，包括：预处理系统、微滤系统、纳滤系统、第一海淡系统、第二海淡系统和RO系统，所述预处理系统、所述微滤系统和所述纳滤系统顺次相连，所述纳滤系统具有第一浓水出口和第一淡水出口，所述第一淡水出口与所述第一海淡系统相连，所述第一浓水出口与所述第二海淡系统相连，所述第一海淡系统的出口和所述第二海淡系统的出口均与所述RO系统相连，所述RO系统具有第二浓水出口和第二淡水出口，所述第二浓水出口与所述第一海淡系统的入口相连，所述第二淡水出口连接有回用水桶。

专利名称：一种工业废水处理装置
专利类型：实用新型专利
发明人：师延儒,宋海军,马永芳,赵永虎申请号：CN201822147890.5
申请日：20181220
公开号：CN209759210U
公开日：
20191210
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种工业废水处理装置，包括过滤池、吸附池、电解池及集水池，所述过滤池顶端设有工业废水入口，所述过滤池内部上端设有过滤板一，所述过滤板一下方设有过滤板二，所述过滤池右侧底端设有出水管一，所述出水管一底端设有吸附池，所述吸附池顶端设有高目数网状隔板，所述多目数网状隔板上方设有活性炭吸附层，所述吸附池右侧底端设有出水管二，所述第二活性炭吸附层下方设有电解池，所述电解池右侧底端设有出水管三，所述出水管三右侧设有集水池，所述集水池顶端设有碱性添加剂室，所述集水池内设有加热管。

本实用新型能够对工业废水进行全方位处理，以保证工业废水的处理质量。

申请人：师延儒
地址：810005 青海省西宁市城北区柴达木路130付2号5栋1113室
国籍：CN
代理机构：北京久维律师事务所
代理人：邢江峰
更多信息请下载全文后查看。

专利名称：一种新型废水处理装置专利类型：实用新型专利
发明人：刘玥
申请号：CN201620263642.5
申请日：20160331
公开号：CN205500988U
公开日：
20160824
专利内容由知识产权出版社提供
摘要：本实用新型涉及一种新型废水处理装置，包括引水管、处理罐、微生物分解池、储水装置、排水装置与中与反应池，其特征在于，所述引水管顶部设有水泵，所述引水管通过导管与所述处理罐连接，所述处理罐内腔设有过滤膜，所述处理罐一侧连接排污管，所述排污管顶部设有排污阀，所述排污管通过导管与所述微生物分解池、储水装置、排水装置连接，所述处理罐另一侧通过导管与所述中和反应池、储水装置连接，本实用新型通过滤膜将废水，废渣进行区分，通过中和反应池对废水进行处理，通过微生物分解池对废渣进行处理，同时设有透明防水板，可以从外部观察废水处理进度，结构简单，设计合理，实用性强。

申请人：山西大同大学
地址：037044 山西省大同市御河桥东水泊寺乡水泊寺村1602号
国籍：CN
代理机构：北京科亿知识产权代理事务所(普通合伙)
代理人：汤东凤
更多信息请下载全文后查看。

专利名称：一种废水处理装置专利类型：发明专利
发明人：周长贵,郑姣美
申请号：CN201610122655.5申请日：20160304
公开号：CN105585096A
公开日：
20160518
专利内容由知识产权出版社提供
摘要：一种废水处理装置，包括处理箱、缓冲箱、控制器和搅拌器，处理箱一侧连接进水管，处理箱另一侧连接缓冲箱，处理箱内部设有PH计a，PH计a通过酸碱信号线a连接控制器，处理箱上设有酸碱液箱和搅拌器，酸碱液箱底部通过排液管连接处理箱，排液管上设有排液阀门，排液阀门通过排液控制线连接控制器。

结构简单，在处理箱下游设置缓冲箱，能使经一次处理的废水准确的表现出处理后的酸碱度，采用循环处理的方式，更有效、精准的对废水进行中和处理，处理效果好，工作效率高，易于推广。

申请人：苏州荣能环保科技有限公司
地址：215400 江苏省苏州市太仓市开发区北京东路88号中B幢
国籍：CN
代理机构：北京华仲龙腾专利代理事务所(普通合伙)
代理人：李静
更多信息请下载全文后查看。
