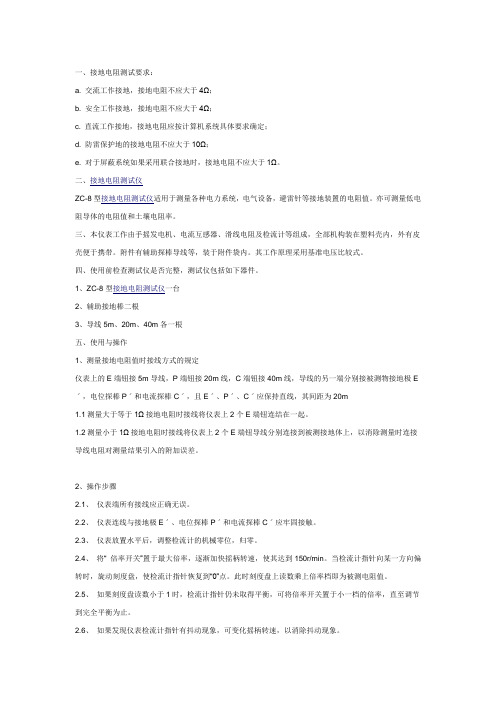

一、接地电阻测试要求：a. 交流工作接地，接地电阻不应大于4Ω；b. 安全工作接地，接地电阻不应大于4Ω；c. 直流工作接地，接地电阻应按计算机系统具体要求确定；d. 防雷保护地的接地电阻不应大于10Ω；e. 对于屏蔽系统如果采用联合接地时，接地电阻不应大于1Ω。
二、接地电阻测试仪ZC-8型接地电阻测试仪适用于测量各种电力系统，电气设备，避雷针等接地装置的电阻值。
亦可测量低电阻导体的电阻值和土壤电阻率。
三、本仪表工作由手摇发电机、电流互感器、滑线电阻及检流计等组成，全部机构装在塑料壳内，外有皮壳便于携带。
附件有辅助探棒导线等，装于附件袋内。
其工作原理采用基准电压比较式。
四、使用前检查测试仪是否完整，测试仪包括如下器件。
1、ZC-8型接地电阻测试仪一台2、辅助接地棒二根3、导线5m、20m、40m各一根五、使用与操作1、测量接地电阻值时接线方式的规定仪表上的E端钮接5m导线，P端钮接20m线，C端钮接40m线，导线的另一端分别接被测物接地极E ˊ，电位探棒Pˊ和电流探棒Cˊ，且Eˊ、Pˊ、Cˊ应保持直线，其间距为20m1.1测量大于等于1Ω接地电阻时接线将仪表上2个E端钮连结在一起。
1.2测量小于1Ω接地电阻时接线将仪表上2个E端钮导线分别连接到被测接地体上，以消除测量时连接导线电阻对测量结果引入的附加误差。
2、操作步骤2.1、仪表端所有接线应正确无误。
2.2、仪表连线与接地极Eˊ、电位探棒Pˊ和电流探棒Cˊ应牢固接触。
2.3、仪表放置水平后，调整检流计的机械零位，归零。
2.4、将“ 倍率开关”置于最大倍率，逐渐加快摇柄转速，使其达到150r/min。
当检流计指针向某一方向偏转时，旋动刻度盘，使检流计指针恢复到“0”点。
此时刻度盘上读数乘上倍率档即为被测电阻值。
2.5、如果刻度盘读数小于1时，检流计指针仍未取得平衡，可将倍率开关置于小一档的倍率，直至调节到完全平衡为止。
2.6、如果发现仪表检流计指针有抖动现象，可变化摇柄转速，以消除抖动现象。
ZC-8型接地电阻表使用说明书BB3.450.003SM北京远东仪表有限公司1.产品型号、名称及外形尺寸仪表为ZC-8型接地电阻表，外形尺寸：170mm×110mm×164mm 重量约2Kg2.用途和适用范围ZC-8型接地电阻表适用于直接测量各种接地装置的接地电阻值，亦可供一般低电阻的测量，四端钮还可以测量土壤电阻率。
3.主要规格及量程见表1表14. 技术参数4.1 本产品符合GB7676-1998直接作用模拟指示电测量仪表及其附件的技术要求及JB/T9289-1999《接地电阻表》的技术要求。
4.2仪表的基准值为量程。
4.3仪表的准确度等级为3级，以基准值的百分数表示其基本误差。
4.4仪表工作环境温度为-20℃～50℃，环境相对湿度为25%～80%。
4.5 当标准环境温度自23℃变化引起指示值改变，换算成每变化10℃不大于基本误差。
4.6当标准环境湿度自40%～60%变化，由此引起指示值的改变不大于基本误差。
4.7仪表工作位置为水平。
4.8仪表自水平工作位置向任一方向倾斜5°时，由此引起指示值的改变不大于基本误差的1/2。
4.9仪表在外磁场强度为0.4KA/m的影响下由此引起指示值的改变不大于基准值的1.5%。
4.10仪表线路与外壳间的绝缘电阻不低于20MΩ。
4.11仪表线路外壳间的电压试验应能耐受50HZ交流电压500V，历时1min试验。
4.12仪表的外壳防护等级为IP54。
4.13辅助探测针的接地电阻由500Ω改变至表2规定值时，其基本误差改变量不应超过表2中的规定值。
表24.14仪表发电机手柄额定转速每分钟120转。
5.主要结构本型仪表根据电位计原理设计，由手摇交流发电机，相敏整流放大器，电位器，电流互感器及检流计构成，全部密封于携带式外壳内，附件有接地探测针及联接导线等装于附件袋内，全部机件体积小巧、重量轻、携带使用便利。
6.使用与维护6.1接地电阻的测量：6.1.1. 沿被测接地极E’使电位探测针P’和电流探测针C’依直线彼此相距20m，且电位探测针P’插于接地极E’和电流探测针C’之间。
接地电阻的测量与地线的维护摘要：机房机器的指标不合格大部分都是由于接地线的接触不良或地线电阻偏大而造成。
同时接地不良或电阻偏高，在测试中，严重时还会损坏贵重仪器。
干旱地区地阻偏高，接地线容易形成较高电压，经常出现打火现象，极容易造成火灾。
接地电阻偏高会给机房工作人员和设备安全造成重大的安全隐患。
为了确保机器安全稳定可靠的运行，文章结合工作实际比较详细的介绍了常用模拟接地电阻仪表ZC-8和万用表测量地阻的方法、测量注意事项以及地线的检修维护。
关键词：检流计；绕组；接地电阻；探针；调零；倍率在机房的日常工作中，机器设备能否安全可靠的接地，接地电阻的阻值是否在规定的安全范围内，是确保检修维护人员的人身安全和设备安全的一个重要的保护屏障。
为了有效预防意外事故的发生，缩短处理机器异态的时间，减少触电事故的发生，确保机器安全稳定可靠的运行，不断的提高和改善机器接地电阻的性能尤为关键。
1 常用模拟和数字式地阻仪表测量的工作原理1.1 模拟式仪表测量地阻的工作原理模拟式仪表的工作原理是采用电流互感器的原理，初级电流经过电流互感器，在次级产生感应电流，流过仪表的表头，仪表的表头发生偏转。
模拟地阻仪表的检流计是磁电系的，表内设有相敏整流放大器，以便将手摇发电机的交流电流整流为检流计所需的直流电。
摇动接地电阻表的摇柄，速度控制在120 rad/min。
1.2 数字式仪表测量地阻的工作原理工作原理由仪表内的DA/AC变换器将直流变成低频的交流恒流，经过辅助接地极C和被测物E组成回路，备测物上产生交流压降，经辅助接地极P 送入交流放大器放大，在经过检波送入表头显示，借助倍率开关，可得到三个不同的量限，0～2 Ω，0～20 Ω，0～200 Ω。
2 接地电阻的两种测量方法2.1 ZC-8地阻测试仪对地电阻的测试①在仪器使用前，检查是否在机械‘0’位，不在机械‘0’位，首先进行机械调零。
②初步估计一下接地电阻的大小，选择好倍率开关。
一、土壤电阻率检测仪（本指导书主要介绍ZC-8型接地摇表）一、定义土壤电阻率检测仪也称接地摇表，主要用语直接测量各种接地装置的接地电阻值。
目前，ZC-8型接地摇表有两种，一种为三个端钮；另一种为四个端钮。
二、结构ZC-8型接地电阻测量仪主要是由手摇发电机、相敏整流放大器、电位器、电流互感器及检流计等构成，全部密封在铝合金铸造的外壳内。
仪表都附带有两根探针，一根是电位探针，另一根是电流探针。
（三端钮的接地摇表）（四端钮的接地摇表）三、仪表量程ZC-8型接地摇表有两种量程，一种是0-1-10-100Ω；另一种是0-Ω。
四、正确读数ZC-8型接地摇表的数字盘上显示为1、2、3…10共10个大格，每个大格中有10个小格。
三端钮的接地摇表倍数盘内有1、10、100三种倍数；四端钮的接地摇表倍数盘内有、1、10三种倍数。
在规定转速内，仪表指针稳定时指针所指的数乘以所选择的倍数即是测量结果。
如：当指针指在，而选择的倍数为10时，测量出来的电阻值为×10=88Ω（三端钮摇表最大倍率）（四端钮摇表最大倍率）五、对接地探针的要求用接地摇表测量接地电阻，关键是探针本身的接地电阻，如果探针本身接地电阻较大，会直接影响仪器的灵敏度，甚至测不出来。
一般电流探针本身的接地电阻不应大于250Ω，电位探测针本身的接地电阻不应大于1000Ω，这些数值对大多数种类的土质是容易达到的。
如在高土壤电阻率地区进行测量，可将探针周围的土壤用盐水浇湿，探针本身的电阻就会大大降低。
探针一般采用直径为，长度为的镀锌铁棒制作而成。
六、仪表好坏检查1、外观检查。
先检查仪表是否有试验合格标志，接着检查外观是否完好；然后看指针是否居中；最后轻摇摇把，看是否能轻松转动。
2、开路检查。
三个端钮的接地摇表：将仪表电流端钮（C）和电位端钮（P）短接，然后轻摇摇表，摇表的指针直接偏向读数最大方向;四端钮的接地摇表:将仪表上的电流端纽(C1)和电位端纽(P1)短接,再将接地两端钮(C2、P2)短接[我们常说的两两相接]，然后轻摇摇表，摇表的指针直接偏向读数最大方向。
、接地电阻检测仪本指导书主要介绍 ZC-8 型接地摇表）定义接地电阻测量仪也称接地摇表，主要用语直接测量各种接地装置的接地电 阻值。
目前，我局的 ZC-8 型接地摇表有两种，一种为三个端钮；另一种为四个 端钮。
结构ZC-8 型接地电阻测量仪主要是由手摇发电机、相敏整流放大器、电位器、 电流互感器及检流计等构成，全部密封在铝合金铸造的外壳内。
仪表都附带有 两根探针，一根是电位探针，另一根是电流探针。
仪表量程ZC-8 型接地摇表有两种量程，一种是0-1-10-100 Q ;另一种是 0-10-100-1000 Q 。
我局现有的接地摇表中，三个端钮的量程为0-10-100-1000Q ;四个端钮的量程为0-1-10-100 Q 。
四、 正确读数接地摇表倍数盘内有 0.1 、 1、 1 0三种倍数。
针所指的数乘以所选择的倍数即是测量结果。
如：当指针指在 8.8，而选择的倍 数为10时，测量出来的电阻值为8.8 X 10=88Q五、 对接地探针的要求三端钮的接地摇表）四端钮的接地摇表）ZC-8 型接地摇表的数字盘上显示为 1、 2、3…10共10个大格，每个大格中 有 10 个小格。
三端钮的接地摇表倍数盘内有1 、 10、 100 三种倍数；四端钮的在规定转速内，仪表指针稳定时指 三端钮摇表最大倍率）四端钮摇表最大倍率）用接地摇表测量接地电阻，关键是探针本身的接地电阻，如果探针本身接 地电阻较大，会直接影响仪器的灵敏度，甚至测不出来。
一般电流探针本身的 接地电阻不应大于250 Q,电位探测针本身的接地电阻不应大于1000 Q,这些数值对大多数种类的土质是容易达到的。
如在高土壤电阻率地区进行测量，可 将探针周围的土壤用盐水浇湿，探针本身的电阻就会大大降低。
探针一般采用 直径为0.5cm,长度为0.5m 的镀锌铁棒制作而成。
六、仪表好坏检查1、外观检查。
先检查仪表是否有试验合格标志，接着检查外观是否完好; 然后看指针是否居中；最后轻摇摇把，看是否能轻松转动。
ZC-8型接地电阻仪的使用与维护浅谈输电线路杆塔接地的类型及接地电阻计算摘要：ZC-8接地电阻计用于检查连接在大地之上的多极接地网，测量控制柜和电源大地的电阻，通过回路电阻测量各接地极的接地状态。
主要讲解如何正确使用接地电阻计ZC-8，根据其工作原理和性能对其进行测量和有效维护。
下面的文章解释了电网和电气设备的接地方式，分析了高压电塔的接地电阻并采取了改进方案。
1型接地电阻测量仪的工作原理ZC-8型接地电阻计主要用于测量各种接地装置接地电阻也可用于测量接地电阻和一般导体电阻ZC-8型接地电阻计有两个方面，即0～1Ω0～10Ω0～100Ω0～10Ω0～100Ω0～1000ΩZC-8型接地电阻的测量精度，示值误差小于标称值30时为标称值的±1.5，标称值为30至标称值时为显示值的5。
为了根据被测接地电阻的大小减小测量误差，测量装置有0～1、0～10和0～100三个量程。
耦合开关S用于改变并联电阻R1～R3和同时为电流互感器二次侧的并联电阻。
与振镜并联的电阻R13～R15可以改变量程。
假设电流互感器TA的一次电流为I1，二次侧流过电位s的电流为I2，那么当R1导通时，I2=I，即K=on，R2，I2=1/10，即K=1/10和RI2=1。
/100I1表示K=1/100。
调节仪表板上的电位器旋钮使振镜归零，读数板上可读出Ra的值，则Rx=KRa。
2.1ZC—8型接地电阻测量仪正确使用方法1使用前将仪表平放并设置零点。
2接地电阻表接线。
3将放大倍数开关调至最大倍数，一边转动“量轮”一边缓慢摇动发生器手柄，使振镜指针处于中间位置。
当振镜接近平衡时，更快地摇动发电机手柄，使发电机转速达到额定转速120转，中间位置。
现在您可以读取对地电阻的值。
接地电阻=放大倍数×刻度上的测量值。
4如果测量盘上的读数小于1Ω，则应将放大开关拨到较低的档位，重新进行测量。
5测量完成后，拔出探头并擦拭地板以防生锈。
一、接地电阻检测仪（本指导书主要介绍ZC-8型接地摇表）一、定义接地电阻测量仪也称接地摇表，主要用语直接测量各种接地装置的接地电阻值。
目前，我局的ZC-8型接地摇表有两种，一种为三个端钮；另一种为四个端钮。
二、结构ZC-8型接地电阻测量仪主要是由手摇发电机、相敏整流放大器、电位器、电流互感器及检流计等构成，全部密封在铝合金铸造的外壳内。
仪表都附带有两根探针，一根是电位探针，另一根是电流探针。
（三端钮的接地摇表）（四端钮的接地摇表）三、仪表量程ZC-8型接地摇表有两种量程，一种是0-1-10-100Ω；另一种是0-10-100-1000Ω。
我局现有的接地摇表中，三个端钮的量程为0-10-100-1000Ω；四个端钮的量程为0-1-10-100Ω。
四、正确读数ZC-8型接地摇表的数字盘上显示为1、2、3…10共10个大格，每个大格中有10个小格。
三端钮的接地摇表倍数盘内有1、10、100三种倍数；四端钮的接地摇表倍数盘内有0.1、1、10三种倍数。
在规定转速内，仪表指针稳定时指针所指的数乘以所选择的倍数即是测量结果。
如：当指针指在8.8，而选择的倍数为10时，测量出来的电阻值为8.8×10=88Ω（三端钮摇表最大倍率）（四端钮摇表最大倍率）五、对接地探针的要求用接地摇表测量接地电阻，关键是探针本身的接地电阻，如果探针本身接地电阻较大，会直接影响仪器的灵敏度，甚至测不出来。
一般电流探针本身的接地电阻不应大于250Ω，电位探测针本身的接地电阻不应大于1000Ω，这些数值对大多数种类的土质是容易达到的。
如在高土壤电阻率地区进行测量，可将探针周围的土壤用盐水浇湿，探针本身的电阻就会大大降低。
探针一般采用直径为0.5cm，长度为0.5m的镀锌铁棒制作而成。
六、仪表好坏检查1、外观检查。
先检查仪表是否有试验合格标志，接着检查外观是否完好；然后看指针是否居中；最后轻摇摇把，看是否能轻松转动。
2、开路检查。
ZC-8型接地电阻表使用说明书ZC-8型接地电阻表使用说明书一、ZC-8型接地电阻表使用说明书概述ZC-8型系列模拟式接地电阻表功能全、准确度高，操作方便可靠，自带发电机，适合野外使用。
它可用于测量各种电力系统、电气设备、通信铁塔、高层建筑等接地系统的接地电阻，还可以测量低电阻导体的电阻值及土壤的电阻率。
本仪表执行标准GB/T7676-1998国家标准。
二、ZC-8型接地电阻表使用说明书规格、性能及技术指标1、规格2、本型仪表工作原理见图，当仪表发电机以每分钟120转以上的速度转动时，使产生交流电压。
四、ZC-8型接地电阻表使用说明书1、接地电阻的测量（见图1）1.1、沿被测接地极E′使电位探针P′和电流探针C′依直线彼此相距20米，且电位探针P插于接地极E′和电流探针C′之间。
1.2、用导线将E′、P′和C′连与仪表相应的端钮。
1.3、将仪表放置水平位置，检查检流计是否指在中心线上，否则可用调零器将其调整至中心线。
1.4、将“倍率开关”置于*大倍数，慢慢转动发电机摇柄，同时旋转“测量标度盘”使检流计指针指于中心线。
1.5、当检流计的指针接平衡时，加快发电机摇柄的转速，使其达到120r/min以上，调整测量标度盘使指针指于中心线上。
1.6、如“测量标度盘”的读数小于1时，应将“倍率标度”置于较小倍率，再重新调整“测量标度盘”以得到正确读数。
1.7、用“测量标度盘”的读数乘以“倍率标度”盘的倍数即为所测的接地电阻值。
2、土壤电阻率的测量（见图2）2.1、具有四个端钮的接地电阻表（1-10-100Ω、0.1-1-10Ω）可以测量土壤电阻率。
2.2、在被测量区沿直线埋入地下4根探棒，彼此相距“acm”，探棒的埋入深度不应超过“a”距离的1/20。
2.3、打开C2和P2连接片，用4根导线如图2所示连接到相应探测棒上，测量方法与接地电阻的测量方法相同。
2.4、所测电阻率为：P=2πaR,式中R：接地电阻表读数（Ω）。
ZC_8型接地电阻测量仪及使用方法ZC-8型接地电阻测量仪是一种用于测量接地电阻的仪器，广泛应用于电力、通信、石油和化工等行业。
它采用数字显示屏和微机控制技术，具有测量速度快、精度高、操作简单、可靠性好等特点。
以下是ZC-8型接地电阻测量仪及其使用方法的详细介绍。
一、ZC-8型接地电阻测量仪的组成部分1.主机：包括微处理器、显示屏、测量终端和控制按键等。
2.接地电阻测量探头：用于连接测量仪和待测接地体。
3.测地线：用于连接探头与待测接地体，信号传输线路。
4.电源线：供应测量仪电源的线路。
二、ZC-8型接地电阻测量仪的使用方法1.准备工作a.确保测量仪已经接通电源，并确保电源正常。
b.单击主机上的电源开关，此时显示屏上会显示一串数字，表示仪器已经就绪。
c.将探头插头与测地线的接地端连接。
d.将测地线另一端的插头与待测接地体连接。
2.进行测量a.使用ZC-8型接地电阻测量仪之前，需要将待测接地体与大地断开，以确保测量结果准确可靠。
b.按下测量仪上的测量按键，仪器将开始工作，测量过程中会有声音提示。
c.让测量仪工作一段时间（通常为30秒），直到仪器自动停止并显示测量结果。
d.每次测量完成后，需要将待测接地体与大地重新接通。
3.结果读取与记录a.测量结果将以数字形式显示在主机上的显示屏上。
b.写下测量结果，并进行必要的记录。
c.如果需要，可以使用测量仪上的清零功能，再次进行测量，以验证结果的准确性。
4.使用注意事项a.在进行测量之前，应该确保测量仪的电源稳定且正常工作。
b.对于有铁制构件的接地体，应该注意探头的位置选择，避免受到铁构件影响，导致测量结果不准确。
c.测量应该在天气晴朗、干燥的环境中进行，避免测量结果受到其他因素的干扰。
d.测量过程中应注意安全，避免发生电击事故。
e.测量仪的探头应保持清洁，防止尘埃和腐蚀物对仪器造成损害。
以上就是ZC-8型接地电阻测量仪的使用方法及相关注意事项的详细介绍。
在实际使用过程中，需要严格按照说明书和操作步骤进行操作，以确保测量结果的准确性和安全性。
zc一8型接地电阻表检验报告 接地电阻是指电气设备的接地装置与地之间的电阻，它对设备的安全运行和人身安全起着重要作用。
zc一8型接地电阻表是一种常用的测试工具，用于测量接地电阻的值。
本文将对zc一8型接地电阻表进行检验，并详细描述检验过程和结果。
一、检验目的 本次检验的目的是验证zc一8型接地电阻表的测试准确性和稳定性，确保其能够准确地测量接地电阻的值。
二、检验步骤1. 准备工作：a. 确保zc一8型接地电阻表的电池电量充足； b. 清洁测试点和接地电阻测量电缆，以确保良好的接触；c. 验证测试点周围无明显电磁干扰。
2. 连接测试设备： a. 将接地电阻测试电缆的一端连接到zc一8型接地电阻表的测试端；b. 将另一端的测试夹具连接到待测设备的接地装置。
3. 进行测量： a. 打开zc一8型接地电阻表，确保其处于正常工作状态；b. 将测试头置于地面上，确保良好接触；c. 按下测量按钮，等待测试结果显示。
4. 测试结果处理：a. 根据测试结果，记录接地电阻的数值；b. 如测试结果与已知数值相差较大，进行重新测试； c. 将测得的数值与设备规格或标准进行比较，判断是否符合要求。
5. 清理工作： a. 关闭zc一8型接地电阻表，并断开与测试设备的连接；b. 清洁测试夹具和测试头，确保其干净和保存完好。
三、检验结果 根据检验步骤，我们进行了多次测试，并记录了每次的测试结果。
最终得到的接地电阻值如下：- 第一次测试：5.6Ω- 第二次测试：5.8Ω- 第三次测试：5.5Ω 根据设备规格和标准，接地电阻不得超过6Ω。
通过对zc一8型接地电阻表的多次测试，我们可以确认其测试结果在合理范围内，准确性和稳定性较高。
zc一8型接地电阻表是一款准确度高、稳定性好的测试工具。
通过本次检验，我们验证了其测试结果的准确性和稳定性，并确认其满足设备规格和标准要求。
在今后的使用过程中，请严格按照操作步骤进行测试，保证测试结果的准确性。
