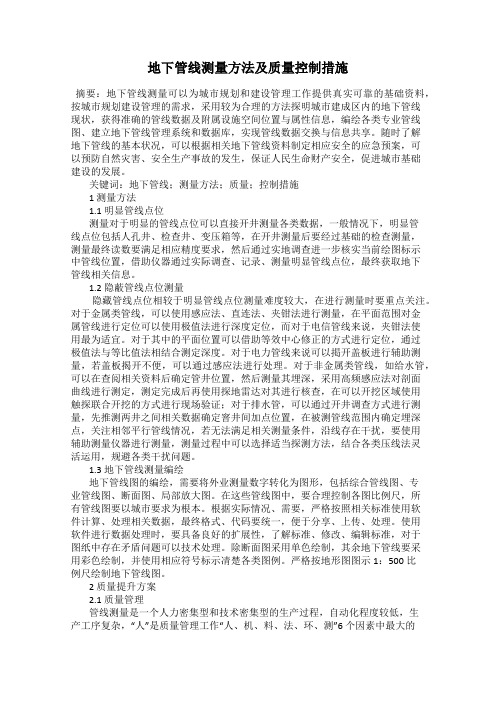

地下管线测量方法及质量控制措施摘要：地下管线测量可以为城市规划和建设管理工作提供真实可靠的基础资料，按城市规划建设管理的需求，采用较为合理的方法探明城市建成区内的地下管线现状，获得准确的管线数据及附属设施空间位置与属性信息，编绘各类专业管线图、建立地下管线管理系统和数据库，实现管线数据交换与信息共享。
随时了解地下管线的基本状况，可以根据相关地下管线资料制定相应安全的应急预案，可以预防自然灾害、安全生产事故的发生，保证人民生命财产安全，促进城市基础建设的发展。
关键词：地下管线；测量方法；质量；控制措施1 测量方法1.1 明显管线点位测量对于明显的管线点位可以直接开井测量各类数据，一般情况下，明显管线点位包括人孔井、检查井、变压箱等，在开井测量后要经过基础的检查测量，测量最终读数要满足相应精度要求，然后通过实地调查进一步核实当前绘图标示中管线位置，借助仪器通过实际调查、记录、测量明显管线点位，最终获取地下管线相关信息。
1.2 隐蔽管线点位测量隐藏管线点位相较于明显管线点位测量难度较大，在进行测量时要重点关注。
对于金属类管线，可以使用感应法、直连法、夹钳法进行测量，在平面范围对金属管线进行定位可以使用极值法进行深度定位，而对于电信管线来说，夹钳法使用最为适宜。
对于其中的平面位置可以借助等效中心修正的方式进行定位，通过极值法与等比值法相结合测定深度。
对于电力管线来说可以掲开盖板进行辅助测量，若盖板揭开不便，可以通过感应法进行处理。
对于非金属类管线，如给水管，可以在查阅相关资料后确定管井位置，然后测量其埋深，采用高频感应法对剖面曲线进行测定，测定完成后再使用探地雷达对其进行核查，在可以开挖区域使用触探联合开挖的方式进行现场验证；对于排水管，可以通过开井调查方式进行测量，先推测两井之间相关数据确定窨井间加点位置，在被测管线范围内确定埋深点，关注相邻平行管线情况，若无法满足相关测量条件，沿线存在干扰，要使用辅助测量仪器进行测量，测量过程中可以选择适当探测方法，结合各类压线法灵活运用，规避各类干扰问题。
管材壁厚测量仪使用方法介绍宝子们，今天来给大家唠唠管材壁厚测量仪咋用哈。
这管材壁厚测量仪呢，拿到手之后，先得看看它有没有电。
要是没电，那肯定啥都干不了呀。
就像手机没电就只能当砖头一样。
一般这种测量仪要么是装电池的，要么是可以充电的。
要是装电池的，就按照它电池仓上标的正负极方向，把电池妥妥地装进去。
要是充电式的，那就先把电给它充满咯。
然后呢，咱就可以开始测量管材壁厚啦。
把管材平放在一个稳当的地方，可别让它滚来滚去的哦。
拿起测量仪，找到测量仪上那个可以接触管材的探头部分。
这个探头就像是小触角一样，可灵敏啦。
把探头轻轻贴在管材的外壁上，要贴得稳稳的哦，就像给管材一个温柔的小拥抱。
这时候，测量仪的显示屏上就会开始有数字跳动啦。
这个数字就是管材外壁到探头这个位置的距离哦。
接下来，再把探头从外壁挪到管材的内壁上，同样也是稳稳地贴住。
这时候显示屏上又会出现一个新的数字。
那管材的壁厚咋算呢？很简单啦，用第一次测的外壁距离数值减去第二次测的内壁距离数值，得出来的结果就是管材的壁厚啦。
在使用的时候呀，宝子们要注意，探头一定要垂直于管材的壁面哦。
要是歪歪扭扭的，那测出来的数据可就不准啦，就像你歪着脖子看东西，肯定看不全也看不准嘛。
还有哦，如果测量仪用了一段时间，感觉数据不太对了，那可能是探头脏了或者有磨损啦。
这时候就像给小脸蛋洗脸一样，把探头清洁一下。
要是磨损得太厉害，那可能就得换个探头啦，这样才能保证咱每次测出来的数据都是准准的呢。
宝子们，管材壁厚测量仪使用起来其实并不复杂，只要按照这个小方法，就能轻松搞定啦。
管道测量技术的操作指南随着工业发展，管道系统在各个领域中起到了至关重要的作用。
而为了确保管道系统的正常运行和安全性，管道测量技术成为了必不可少的工具。
本文将为读者提供一份详尽的管道测量技术的操作指南，帮助大家更好地理解和运用这项技术。
一、什么是管道测量技术？管道测量技术是指通过测量和监控管道系统内的流体流动、压力、温度、密度等参数，以便确保管道运行的高效性、安全性和可靠性的一项技术。
它的应用范围广泛，涵盖石油化工、水处理、食品加工、造纸、能源等多个行业。
二、测量参数的选择在进行管道测量之前，我们需要确定需要测量的参数。
一般来说，液体流量、气体流量、压力、温度是最常见的参数。
根据实际需求，我们可以选择合适的测量方法和设备。
1. 液体流量测量液体流量测量是管道测量技术的核心之一。
常见的液体流量测量方法包括流量计、涡街流量计、磁性流量计等。
选择合适的方法需要考虑管道材质、流体性质、流量范围等因素。
2. 气体流量测量气体流量测量相对复杂一些，常用的方法包括差压流量计、液体浮子流量计、旋转翅片流量计等。
选择合适的方法需要考虑流量范围、压力和温度等因素。
3. 压力测量管道系统中的压力测量是确保运行安全的重要环节。
常用的压力测量方法包括差压式压力计、绝对压力计和露点测量等。
选择合适的方法需要根据管道的设计压力和运行压力来确定。
4. 温度测量温度测量在管道系统中也扮演着重要的角色。
常见的温度传感器包括热电偶、热电阻、红外线温度计等。
选择合适的方法需要考虑管道材质、流体温度范围等因素。
三、测量设备的安装与校准选择合适的测量设备后，我们需要进行安装和校准。
正确的安装和校准将直接影响测量结果的准确性和可靠性。
1. 安装安装的过程中需要注意以下几点：- 保证设备与管道的连接处密封良好，避免泄漏；- 确保安装位置不会受到冲击、振动或其他干扰；- 避免设备暴露在高温、腐蚀性介质等有害环境中。
2. 校准校准是确保测量设备准确性的关键步骤。
工程测量监理中的地下管线定位测量方法在工程建设和维护过程中，地下管线的定位测量是至关重要的一项工作。
准确地了解地下管线的位置和深度能够帮助工程施工人员避免安全事故并提高施工效率。
本文将介绍几种常用的地下管线定位测量方法。
首先，磁法测量是一种常见的地下管线定位方法。
该方法利用地下管线内输送流体时产生的磁场来测量管线的位置。
磁法测量需要使用磁力计等仪器，通过测量磁力场的强度和方向来确定地下管线的位置。
这种方法适用于金属管线的测量，如铁制水管、铜制电缆等，但对于非金属管线的测量效果较差。
其次，超声波测量是另一种常用的地下管线定位方法。
超声波测量利用超声波在不同介质中传播速度的差异来确定管线的位置和深度。
测量人员在地面上使用超声波发射器发射超声波信号，然后通过接收器接收回波信号并计算出管线的位置。
这种方法适用于非金属管线的测量，如塑料管、水泥管等。
另外，地质雷达是一种非常有效的地下管线定位测量方法。
地质雷达通过发射电磁波并接收回波信号来确定地下管线的位置和深度。
地质雷达能够检测到地下管线周围的土壤和岩石的变化，从而确定管线的位置。
这种方法在地下管线勘探和维护中广泛应用，特别是对于深埋的管线或复杂地质条件下的管线测量效果更好。
此外，地下管线定位测量中还可以采用全球卫星定位系统（GPS）等技术。
通过在地面上安装GPS接收器，并配合高精度的地图数据，可以准确地确定地下管线的位置和深度。
这种方法对于大范围的地下管线测量非常有用，但在城市环境中的建筑物和其他干扰物的影响下，精度可能会受到一定程度的限制。
在进行地下管线定位测量时，需要注意以下几点。
首先，应事先获取和整理相关的地下管线资料，并制定详细的测量计划。
其次，应选择适当的测量方法根据实际情况进行测量，不同的管线类型可能需要不同的测量方法。
再次，应合理安排测量人员和设备，在操作过程中要注意安全，以避免意外事件的发生。
最后，测量结果应及时记录和整理，做好数据的备份和归档工作，以便后续的施工和维护工作。

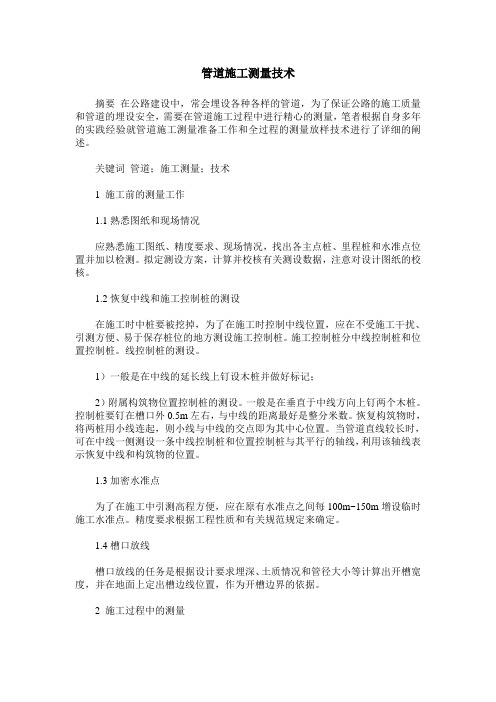

管道施工测量技术摘要在公路建设中，常会埋设各种各样的管道，为了保证公路的施工质量和管道的埋设安全，需要在管道施工过程中进行精心的测量，笔者根据自身多年的实践经验就管道施工测量准备工作和全过程的测量放样技术进行了详细的阐述。
关键词管道；施工测量；技术1 施工前的测量工作1.1熟悉图纸和现场情况应熟悉施工图纸、精度要求、现场情况，找出各主点桩、里程桩和水准点位置并加以检测。
拟定测设方案，计算并校核有关测设数据，注意对设计图纸的校核。
1.2恢复中线和施工控制桩的测设在施工时中桩要被挖掉，为了在施工时控制中线位置，应在不受施工干扰、引测方便、易于保存桩位的地方测设施工控制桩。
施工控制桩分中线控制桩和位置控制桩。
线控制桩的测设。
1）一般是在中线的延长线上钉设木桩并做好标记；2）附属构筑物位置控制桩的测设。
一般是在垂直于中线方向上钉两个木桩。
控制桩要钉在槽口外0.5m左右，与中线的距离最好是整分米数。
恢复构筑物时，将两桩用小线连起，则小线与中线的交点即为其中心位置。
当管道直线较长时，可在中线一侧测设一条中线控制桩和位置控制桩与其平行的轴线，利用该轴线表示恢复中线和构筑物的位置。
1.3加密水准点为了在施工中引测高程方便，应在原有水准点之间每100m~150m增设临时施工水准点。
精度要求根据工程性质和有关规范规定来确定。
1.4槽口放线槽口放线的任务是根据设计要求埋深、土质情况和管径大小等计算出开槽宽度，并在地面上定出槽边线位置，作为开槽边界的依据。
2 施工过程中的测量工作管道施工过程中的测量工作，主要是控制管道中线和高程。
一般采用坡度板法和平行轴腰桩法。
2.1坡度板法1）设坡度板。
坡度板应根据工程进度要求及时埋设，其间距一般为10m~15m，如遇检查井、支线等构筑物时应增设坡度板。
当槽深在2.5m以上时，应待挖至2.0m左右时埋设坡度板。
坡度板要埋设牢固，不得露出地面，应使其顶面近于水平；2）测设中线钉。
坡度板埋好后，将经纬仪安置在中线控制桩上将管道中心线投测在坡度板上并钉中线钉，中线钉的连线即为管道中线，挂垂线可将中线投测到槽底定出管道平面位置；3）测设坡度钉。
一、施工前的准备工作1、熟悉图纸，收集相关的技术文件，然后进行图纸会审。
2、施工组织设计报审，然后对工人进行技术交底。
3、完成所材料采购，调集施工人员，检查施工机械，保证开工后能正常施工。
二、测量放样方法沟槽开挖前应先放线、设置临时水准点。
测量人员应认真学习复核图纸，掌握有关数据，做好内业；同时应与施工人员密切配合，根据工程进行情况，及时准确地做好测量工作。
测量仪器是测量工作的重要工具应珍惜爱护，精心使用，妥善保管，经常核对，及时检修。
管道开工前应进行下列测量工作1、测定管道中心线、附属构筑物位置，并标出与管线冲突的地上、地下构筑物位置。
2、核对永久水准点，建立临时水准点。
3、核对接入原有管道或河道接头处的高程；由于地下水过量开采、地震造成地面沉降、桩位位移。
或竣工资料不准确等原因；仅靠档案资料，往往与实际情况不符，故在开挖前应根据规划、勘探部门提供的资料，进行现场调查，以查明与已建管道、构筑物的位置与高程。
4、施放挖槽边线、堆土堆料界线及临时用地范围。
5、测量管线沿线地面高程，确定开挖深度和埋设高程控制板（坡度板），坡度板埋设间距一般为15-20m。
管道平面纵向折点和构筑物处应根据需要增设一块坡度板。
对所有测量标志，在施工中均应妥为保护，不得拆毁和碰撞。
严禁攀登坡道板和高程桩。
测定管道中心线时，应在起点、折点、平面折点、纵向折点及直线段的控制点测设中心桩，桩顶钉中心钉。
并在起点、折点和平面折点的构槽外面适当位置设置方向桩。
中心桩、方向桩和水准点均设置可靠的栓桩、栓点和明显标志。
临时水准点应设置在稳固及不易被碰撞的地点，其间距以不大于100m为宜，每次使用前应当校测。
按已知控制水准点对全管线每隔50米至100米，设临时水准点，进行多次闭合复测，并符合△H≤±12√Kmm的精度要求，报监理工程师批准后启用。
并以每50米为一施工段，对管线施工进行高程控制。
三、沟槽开挖方法1、本工程中输水管埋深较浅，沟槽开挖拟采用机械挖土、人工修整的并用方法，基底留20-30厘米土方人工清底至设计标高，边坡配以人工修整。
道路管检测器使用方法
哇塞，道路管检测器啊，这可是个超有用的东西呢！
道路管检测器的使用其实并不复杂啦！首先，你得把它放置在需要检测的道路管位置上，就像给道路管做个体检一样。
然后呢，根据说明书的指示，打开检测器的开关，让它开始工作。
在这个过程中，可一定要注意啦，要确保放置的位置准确，不然检测结果可能就不准确咯！还有哦，要小心操作，别不小心把它给摔坏啦！这就好比你要小心呵护一个宝贝一样。
在使用过程中，安全性和稳定性那是相当重要的呀！它就像是一个可靠的伙伴，稳稳地工作着，不会出什么岔子。
只要你按照正确的方法操作，它就能给你提供准确可靠的检测数据，不用担心它会突然闹脾气或者出什么危险。
道路管检测器的应用场景那可多了去了呀！比如在道路施工的时候，用它来检测管道是否有问题，这多重要啊！还有在日常的道路维护中，也能派上大用场呢。
它的优势也很明显呀，操作简单，检测快速，结果准确，这不是很棒吗？就好像有了一双火眼金睛，能一下子就看出道路管的问题所在。
我给你说个实际案例哈，有一次在一个道路工程中，就用到了道路管检测器。
之前大家都有点担心管道会不会有什么隐患，结果用了这个检测器，一下子就检测出来了一些小问题，及时进行了处理，避免了更大的麻烦。
你说，这效果是不是杠杠的呀！
道路管检测器真的是个超棒的工具呀，能给我们的道路相关工作带来很多便利和保障呢！。
辅路排水管断面尺寸测量辅路排水管断面尺寸测量是在道路建设和维护过程中非常重要的一项工作。
通过测量辅路排水管的断面尺寸，可以确定其流量能力，从而确保道路的排水系统能够有效地排除雨水和废水，避免道路积水和损坏。
本文将介绍辅路排水管断面尺寸测量的步骤和注意事项。
辅路排水管断面尺寸测量的步骤如下：1.准备工作：首先，需要检查工作区域，确保没有障碍物和危险因素。
同时，清理排水管周围的杂物和污垢，以便能够准确地进行测量。
2.测量工具的选择：为了测量辅路排水管的断面尺寸，需要选取合适的测量工具。
常用的测量工具包括钢尺、卷尺、量角器、测量镜等。
3.测量断面宽度：将钢尺或卷尺放在辅路排水管的上边缘和下边缘之间，测量出排水管的宽度。
为了避免测量不准确，可以在不同位置进行多次测量，然后求平均值作为最终结果。
4.测量断面高度：使用钢尺或卷尺测量辅路排水管的高度。
同样，可以在多个位置进行测量，然后取平均值。
5.测量断面形状：有些辅路排水管的断面形状不规则，此时可以使用量角器进行测量。
将量角器放在排水管的内侧，测量出不同角度的数值，然后根据这些数值计算出断面的形状。
6.测量管道倾斜度：辅路排水管有时会倾斜，以便水能够自然流向下游。
测量辅路排水管的倾斜度可以使用测量镜。
将测量镜插入排水管中，观察中心线的位置，从而确定其倾斜度。
以上就是辅路排水管断面尺寸测量的基本步骤，下面介绍一些需要注意的事项：1.测量时要注意安全，防止发生意外情况。
如果需要在道路上进行测量，要注意车辆和行人的安全。
2.测量时要保持仪器的准确度。
尽量选用精确的测量工具，并且注意避免因为外力或其他因素造成测量结果的误差。
3.测量时要注意记录数据。
可以使用笔记本或其他记录方式，确保测量结果被正确记录下来。
4.如果排水管有多个断面，建议对每个断面都进行测量，以便全面了解排水管的情况。
通过对辅路排水管断面尺寸的测量，可以为道路排水系统的设计、改进和维护提供参考数据。
使用测绘技术进行管道走向测量的方法1. 简介管道走向测量（Pipeline Alignment Survey）是指通过测量和分析，确定沿着管道路径的垂直和水平轴线的位置和方向。
它是保证管道在施工过程中准确布置和安装的关键一步。
随着测绘技术的不断进步，越来越多的先进工具和方法被应用于管道测量中，大大提高了精度和效率。
2. 光电测量法光电测量法是一种常用的管道测量方法，通过使用光束产生器和接收器来确定管道的位置。
它的原理是利用光束的传播速度和反射特性来计算出距离和方向。
光电测量法可以精确地测量垂直和水平轴线，适用于各种管道类型和环境条件。
但是，它需要专业设备和操作技能，成本较高。
3. 高精度GPS技术全球定位系统（GPS）是一种利用地球上的卫星系统来确定位置和导航的技术。
在管道测量中，高精度GPS技术可以用于测量管道的走向和坐标。
通过使用多个卫星和差分GPS技术，测量误差可以降低到厘米级别。
这种方法适用于大规模管道工程，可以节省人力和时间成本。
4. 激光扫描技术激光扫描技术是一种非常精确的管道测量方法。
它利用激光束来扫描管道的表面，并生成点云数据。
通过对点云数据进行处理和分析，可以得到管道的几何形状和位置信息。
这种方法可以应用于复杂地形和难以到达的区域，具有较高的灵活性和适应性。
5. 磁力测量法磁力测量法是一种基于地球磁场的管道测量方法。
它利用磁力计来检测地下管道的磁场变化，从而确定其走向和位置。
磁力测量法对于地下金属管道特别有效，并且相对简单和经济。
但是，它受到地球磁场扰动和其他干扰的影响，对于非金属管道可能不适用。
6. 综合测量方法在实际的管道测量工作中，常常需要综合应用多种测量方法来提高测量精度和可靠性。
例如，可以通过结合GPS和激光扫描技术，同时进行位置和形状的测量。
此外，还可以结合地理信息系统（GIS）技术，将测量数据与地理环境信息进行整合和分析。
通过综合应用不同的测量技术，可以满足不同工程项目的需求。
修彩电扫描如何判断行管的好坏行输出行管行输出管是三极管的一种，但它与普通三极管相比有两个特点，一个是集电极与发射极之间有一只二极管，二极管的正极接发射极.负极接集电极，另一个是基极与发射极之间有一个几拾欧的电阻，常见的型号有：D1555.D1554.D1556.2SD869.2SD870.2SD950.BU208D.BU508D.2SD1426.2SD1427.2SD1554.2SD1439.2SD1879等；25英寸及以上常用行输出管的型号有：D2253.2SD1556.2SD1423.ERD07-15L等。
在线测量: 用R×1K欧档,黑笔接地, 红笔接C极,就是中间那个脚,有5-6K的电阻, 交换表笔测量,如果电阻都为零, 则行管被击穿.1. 观察法外观有裂纹。
爆裂均是行输出管有问题的体现。
2. 电阻法从左到右依次是B.C.E.极C.E.之间的电阻：用R×1K欧档，黑笔接C极，红笔接E极测量的反向电阻为无穷大，交换表笔测量的正向电阻为6K－7K欧。
若上述两个电阻都为0欧，表明C.E之间击穿。
B.E之间电阻：由于B.E之间是一个P.N结与50多欧的电阻并联测，用R×1欧档量正反向电阻为10欧，若上述两个电阻都为0欧，表明发射极击穿。
B.C之间电阻：黑笔接B极，红笔接C极，测量正向电阻，用R×1K欧档阻值应为5K－7K欧，交换表笔测量的反向电阻为无穷大，若两次测量都为0，表集电极极击穿。
在实际应用中，发现行输出管C.E之间击穿较多。
3. 电压法测量行输出管基极电压，若是正常（对于发射极不通过二极管接地的，基极正常电压为－0.1－0.25V；对于发射极通过二极管接地的，基极正常电压为18V）可判断行输出管发射极（即B.E之间）正常，若是集电极电压等于供电电压，就可判断行输出管集电极与发射极之间C.E无击穿故障。
用万用表测B-E电阻为0，是否击穿了一般拆机测CE结正反向电阻都只是几欧的话,就是坏了先在线测CE电阻,为0V再拆下确诊.如确诊行管坏,不要着急更换,还查电源. 行激励.行逆程电容.行变等.行输出管损坏的原因与维修行输出管损坏是彩电最常见的故障,造成行输出管损坏的原因不外乎以下几种原因. 1.过压击穿:行输出管正常工作时E,C极将要承受10倍于其工作电源电压的行脉冲电压,所以当供电电压过高或行逆程电容虚焊,容量减少都会使行管因工作于过压状态而损坏. 2.过流烧坏:当行输出变压器,行偏转线圈有短路故障时,行管的电流将会迅速增大,从而使行输出管过载而烧坏. 3.行频率偏低:我们知道行输出管的负载(行偏转线圈和行输出变压器)均是感性负载,所以当行频偏低时,将加重行输出管的负载,使行输出管的功耗变大,行管因过热而烧坏.引起行频偏低的主要原因多半是500K晶振特性变坏所至.如索尼G3机芯彩电就经常由于500K晶振性能变坏而损坏行输出管的现象,这是这种机芯的通病.所以在维修中,如发现此种机芯的行管经常损坏时,则在更换行管的同时也要将500K晶振一起换掉. 4.行激励不足:行管在正常工作时是处于开关状态的,如出现激励不足时,行管将不是工作于开关状态,而是工作于放大状态,这样行管的功耗将成倍增加,行电流迅速增大而损坏.当行振部分供电不足;行推动级的供电电阻变值或供电电阻后的滤波电容容量减少;行推动变压器次级与行输出管的基极之间的电阻(有部分电视机存在此电阻,阻值一般为1欧左右)变值及行推动级存在虚焊(乐声M15L机芯就常常出现此种故障)均会引起行激励不足的故障.。
介绍行管D1555测量方法与技巧1、中、小功率三极管的检测A、已知型号和管脚排列的三极管，可按下述方法来判断其性能好坏(a)、测量极间电阻。
将万用表置于R×100或R×1k挡，按照红、黑表笔的六种不同接法进行测试。
其中，发射结和集电结的正向电阻值比较低，其他四种接法测得的电阻值都很高，约为几百千欧至没有穷大。
但不管是低阻还是高阻，硅材料三极管的极间电阻要比锗材料三极管的极间电阻大得多。
(b)、三极管的穿透电流ICEO的数值近似等于管子的倍数β和集电结的反向电流ICBO 的乘积。
ICBO随着环境温度的升高而增长很快，ICBO的增加必然造成ICEO的增大。
而ICEO的增大将直接影响管子工作的稳定性，所以在使用中应尽量选用ICEO小的管子。
通过用万用表电阻直接测量三极管e－c极之间的电阻方法，可间接估计ICEO的大小，具体方法如下：万用表电阻的量程一般选用R×100或R×1k挡，对于PNP管，黑表管接e极，红表笔接c极，对于NPN型三极管，黑表笔接c极，红表笔接e极。
要求测得的电阻越大越好。
e－c间的阻值越大，说明管子的ICEO越小；反之，所测阻值越小，说明被测管的ICEO越大。
一般说来，中、小功率硅管、锗材料低频管，其阻值应分别在几百千欧、几十千欧及十几千欧以上，如果阻值很小或测试时万用表指针来回晃动，则表明ICEO很大，管子的性能不稳定。
(c)、测量放大能力(β)。
目前出现些型号的万用表具出现测量三极管hFE的刻度线及其测试插座，可以很方便地测量三极管的放大倍数。
先将万用表功能开关拨至 挡，量程开关拨到ADJ位置，把红、黑表笔短接，调整调零旋钮，使万用表指针指示为零，然后将量程开关拨到hFE位置，并使两短接的表笔分开，把被测三极管插入测试插座，即可从hFE刻度线上读出管子的放大倍数。
另外：出现此型号的中、小功率三极管，生产厂家直接在其管壳顶部标示出不同色点来表明管子的放大倍数β值，其颜色和β值的对应关系如表所示，但要注意，各厂家所用色标并不一定完全相同。
B、检测判别电极(a)、判定基极。
用万用表R×100或R×1k挡测量三极管三个电极中每两个极之间的正、反向电阻值。
当用第一根表笔接某一电极，而第二表笔先后接触另外两个电极均测得低阻值时，则第一根表笔所接的那个电极即为基极b。
这时，要注意万用表表笔的极性，如果红表笔接的是基极b。
黑表笔分别接在其他两极时，测得的阻值都较小，则可判定被测三极管为PNP型管；如果黑表笔接的是基极b，红表笔分别接触其他两极时，测得的阻值较小，则被测三极管为NPN型管。
(b)、判定集电极c和发射极e。
(以PNP为例)将万用表置于R×100或R×1k挡，红表笔基极b，用黑表笔分别接触另外两个管脚时，所测得的两个电阻值会是一个大一些，一个小一些。
在阻值小的一次测量中，黑表笔所接管脚为集电极；在阻值较大的一次测量中，黑表笔所接管脚为发射极。
C、判别高频管与低频管高频管的截止频率大于3MHz，而低频管的截止频率则小于3MHz，一般情况下，二者是不能互换的。
D、在路电压检测判断法在实际应用中、小功率三极管多直接焊接在印刷电路板上，由于元件的安装密度大，拆卸比较麻烦，所以在检测时常常通过用万用表直流电压挡，去测量被测三极管各引脚的电压值，来推断其工作是否正常，进而判断其好坏。
2、大功率晶体三极管的检测利用万用表检测中、小功率三极管的极性、管型及性能的各种方法，对检测大功率三极管来说基本上适用。
但是，由于大功率三极管的工作电流比较大，因而其PN结的面积也较大。
PN结较大，其反向饱和电流也必然增大。
所以，若像测量中、小功率三极管极间电阻那样，使用万用表的R×1k挡测量，必然测得的电阻值很小，好像极间短路一样，所以通常使用R×10或R×1挡检测大功率三极管。
3、普通达林顿管的检测用万用表对普通达林顿管的检测包括识别电极、区分PNP和NPN类型、估测放大能力等项内容。
因为达林顿管的E－B极之间包含多个发射结，所以应该使用万用表能提供较高电压的R×10k挡进行测量。
4、大功率达林顿管的检测检测大功率达林顿管的方法与检测普通达林顿管基本相同。
但由于大功率达林顿管内部设置了V3、R1、R2等保护和泄放漏电流元件，所以在检测量应将这些元件对测量数据的影响加以区分，以免造成误判。
具体可按下述几个步骤进行：A、用万用表R×10k挡测量B、C之间PN结电阻值，应明显测出具出现单向导电性能。
正、反向电阻值应出现较大差异。
B、在大功率达林顿管B－E之间出现两个PN结，并且接出现电阻R1和R2。
用万用表电阻挡检测时，当正向测量时，测到的阻值是B－E结正向电阻与R1、R2阻值并联的结果；当反向测量时，发射结截止，测出的则是(R1＋R2)电阻之和，大约为几百欧，且阻值固定，不随电阻挡位的变换而改变。
但需要注意的是，出现些大功率达林顿管在R1、R2、上还并出现二极管，此时所测得的则不是(R1＋R2)之和，而是(R1＋R2)与两只二极管正向电阻之和的并联电阻值。
5、带阻尼行输出三极管的检测将万用表置于R×1挡，通过单独测量带阻尼行输出三极管各电极之间的电阻值，即可判断其是否正常。
具体测试道理，方法及步骤如下：A、将红表笔接E，黑表笔接B，此时相当于测量大功率管B－E结的等效二极管与保护电阻R并联后的阻值，由于等效二极管的正向电阻较小，而保护电阻R的阻值一般也仅出现20Ω～50Ω，所以，二者并联后的阻值也较小；反之，将表笔对调，即红表笔接B，黑表笔接E，则测得的是大功率管B－E结等效二极管的反向电阻值与保护电阻R的并联阻值，由于等效二极管反向电阻值较大，所以，此时测得的阻值即是保护电阻R的值，此值仍然较小。
B、将红表笔接C，黑表笔接B，此时相当于测量管内大功率管B－C结等效二极管的正向电阻，一般测得的阻值也较小；将红、黑表笔对调，即将红表笔接B，黑表笔接C，则相当于测量管内大功率管B－C结等效二极管的反向电阻，测得的阻值通常为没有穷大。
C、将红表笔接E，黑表笔接C，相当于测量管内阻尼二极管的反向电阻，测得的阻值一般都较大，约300Ω～∞；将红、黑表笔对调，即红表笔接C，黑表笔接E，则相当于测量管内阻尼二极管的正向电阻，测得的阻值一般都较小，约几Ω至几十Ω。
要看简单的请看这里：用万用表定性判断场效应管、三极管的好坏一、定性判断MOS型场效应管的好坏先用万用表R×10kΩ挡(内置出现9V或15V电池)，把负表笔(黑)接栅极(G)，正表笔(红)接源极(S)。
给栅、源极之间充电，此时万用表指针出现轻微偏转。
再改用万用表R×1Ω挡，将负表笔接漏极(D)，正笔接源极(S)，万用表指示值若为几欧姆，则说明场效应管是好的。
二、定性判断结型场效应管的电极将万用表拨至R×100档，红表笔任意接一个脚管，黑表笔则接另一个脚管，使第三脚悬空。
若发现表针出现轻微摆动，就证明第三脚为栅极。
欲获得更明显的观察效果，还可利用人体靠近或者用手指触摸悬空脚，只要看到表针作大幅度偏转，即说明悬空脚是栅极，其余二脚分别是源极和漏极。
判断理由：JFET的输入电阻大于100MΩ，并且跨导很高，当栅极开路时空间电磁场很容易在栅极上感应出电压信号，使管子趋于截止，或趋于导通。
若将人体感应电压直接加在栅极上，由于输入干扰信号较强，上述特征会更加明显。
如表针向左侧大幅度偏转，就意味着管子趋于截止，漏-源极间电阻RDS增大，漏-源极间电流减小IDS。
反之，表针向右侧大幅度偏转，说明管子趋向导通，RDS↓，IDS↑。
但表针究竟向哪个方向偏转，应视感应电压的极性（正向电压或反向电压）及管子的工作点而定。
注意事项：（1）试验表明，当两手与D、S极绝缘，只摸栅极时，表针一般向左偏转。
但是，如果两手分别接触D、S极，并且用手指摸住栅极时，出现可能观察到表针向右偏转的情形。
其原因是人体几个部位和电阻对场效应管起到偏置作用，使之进入饱和区。
（2）也可以用舌尖舔住栅极，特征同上。
三、晶体三极管管脚判别三极管是由管芯（两个PN结）、三个电极和管壳组成，三个电极分别叫集电极c、发射极e和基极b，目前常见的三极管是硅平面管，又分PNP和NPN型两类。
现在锗合金管已经少见了。
这里向大家介绍如何用万用表测量三极管的三个管脚的简单方法。
1.找出基极，并判定管型（NPN或PNP）对于PNP型三极管，C、E极分别为其内部两个PN结的正极，B极为它们共同的负极，而对于NPN型三极管而言，则正好相反：C、E极分别为两个PN结的负极，而B极则为它们共用的正极，根据PN结正向电阻小反向电阻大的特性就可以很方便的判断基极和管子的类型。
具体方法如下：将万用表拨在R×100或R×1K档上。
红笔接触某一管脚，用黑表笔分别接另外两个管脚，这样就可得到三组（每组两次）的读数，当其中一组二次测量都是几百欧的低阻值时，若公共管脚是红表笔，所接触的是基极，且三极管的管型为PNP型；若公共管脚是黑表笔，所接触的是也是基极，且三极管的管型为NPN型。
2.判别发射极和集电极由于三极管在制作时，两个P区或两个N区的掺杂浓度不同，如果发射极、集电极使用正确，三极管具出现很强的放大能力，反之，如果发射极、集电极互换使用，则放大能力非常弱，由此即可把管子的发射极、集电极区别开来。
在判别出管型和基极b后，可用下列方法来判别集电极和发射极。
将万用表拨在R×1K档上。
用手将基极与另一管脚捏在一起（注意不要让电极直接相碰），为使测量特征明显，可将手指湿润一下，将红表笔接在与基极捏在一起的管脚上，黑表笔接另一管脚，注意观察万用表指针向右摆动的幅度。
然后将两个管脚对调，重复上述测量步骤。
比较两次测量中表针向右摆动的幅度，找出摆动幅度大的一次。
对PNP 型三极管，则将黑表笔接在与基极捏在一起的管脚上，重复上述实验，找出表针摆动幅度大的一次，对于NPN型，黑表笔接的是集电极，红表笔接的是发射极。
对于PNP型，红表笔接的是集电极，黑表笔接的是发射极。
这种判别电极方法的道理是，利用万用表内部的电池，给三极管的集电极、发射极加上电压，使其具出现放大能力。
出现手捏其基极、集电极时，就等于通过手的电阻给三极管加一正向偏流，使其导通，此时表针向右摆动幅度就反映出其放大能力的大小，因此可正确判别出发射极、集电极来。
