大功率恒流源电路的原理
大功率恒流源电路是一种能够提供稳定恒定电流输出的电路。
它主要由电源、电流采样电阻、比较器、控制器和负载组成。
其工作原理是通过不断调整输出电压，使得电流采样电阻上的电压与设定的电流值相等，从而实现恒流输出。
在大功率恒流源电路中，电源是提供电流的能量源，它可以是直流电源或交流电源。
电流采样电阻连接在电源和负载之间，起到采样电流的作用。
比较器用于比较采样电阻上的电压与设定的电流值，根据比较结果向控制器发出控制信号。
控制器根据接收到的信号，通过调整输出电压的大小，使得电流采样电阻上的电压与设定的电流值相等。
负载是电流源的输出端，它可以是电阻、电感、电容等等。
大功率恒流源电路的工作原理可以简单描述为：当负载电流小于设定的电流值时，电流采样电阻上的电压低于设定值，比较器会向控制器发出增加输出电压的信号；当负载电流大于设定的电流值时，电流采样电阻上的电压高于设定值，比较器会向控制器发出减小输出电压的信号。
控制器根据接收到的信号，调整输出电压的大小，使得电流采样电阻上的电压与设定的电流值相等，从而实现恒流输出。
大功率恒流源电路的应用非常广泛。
例如，在电子设备测试中，需要对负载进行恒定电流的供电，以确保测试的准确性和稳定性。
此
外，大功率恒流源电路还可以用于电池充电、电动车充电桩、LED 驱动等领域。
大功率恒流源电路通过不断调整输出电压，使得电流采样电阻上的电压与设定的电流值相等，从而实现恒流输出。
它在各个领域都有着广泛的应用，为电子设备的测试和负载供电提供了稳定可靠的电流输出。
mos管恒流电路mos管恒流电路是一种常用的电路配置，用于实现对电流的稳定控制。
mos管是一种特殊的半导体器件，具有高度可控性和大功率放大能力，因此在恒流电路中广泛应用。
mos管恒流电路的基本原理是通过mos管的工作状态来控制电流的大小。
在mos管的导通状态下，电流通过mos管，达到预设的恒定值。
当电流增大或减小时，mos管会自动调节其导通状态，使得电流保持恒定。
在mos管恒流电路中，通常需要使用电流源或电流反馈电路来实现恒流控制。
电流源是一种能够稳定输出恒定电流的电路，常见的有电流镜电路和电流源电路。
电流反馈电路则是通过检测电流的大小并反馈给控制电路，实现对mos管导通状态的调节。
mos管恒流电路的优点是具有较高的稳定性和精度。
由于mos管具有较低的温度漂移和较高的工作温度范围，因此可以在不同环境条件下保持较为稳定的电流输出。
此外，mos管的导通电阻较小，可以实现较大的电流输出。
然而，mos管恒流电路也存在一些局限性。
首先，mos管本身具有一定的压降，会导致功率损耗。
其次，mos管在工作过程中会产生一定的热量，需要进行散热处理，以保证电路的稳定性和可靠性。
此外，mos管的驱动电路也需要一定的设计和控制，以确保mos管能够正常工作。
在实际应用中，mos管恒流电路广泛用于恒流源、电流稳定器、电流源和电流放大器等领域。
例如，在LED照明中，常常需要使用mos管恒流电路来驱动LED灯珠，以实现恒定的亮度输出。
在电源供电系统中，也常常使用mos管恒流电路来实现对电流的稳定控制，以保护电路和设备的安全运行。
mos管恒流电路是一种重要的电路配置，可以实现对电流的稳定控制。
通过合理设计和控制，可以实现高精度、高稳定性的恒流输出。
在实际应用中，mos管恒流电路具有广泛的应用前景，可以满足不同领域对电流控制的需求。
led驱动典型电路
典型的LED驱动电路是使用恒流源或恒压源控制LED的电流和电压的，以下是一些常见的LED驱动电路：
1. 恒流源电路：这是最常见的LED驱动电路，通过控制电流源的输出电流来控制LED的亮度。
恒流源电路通常包括一个恒流源和一个电流限制电阻。
当LED的工作电压在一定范围内变化时，恒流源能够自动调整输出电流以保持恒定的亮度。
2. 恒压源电路：这种电路以恒定的电压驱动LED。
通常使用电流限制电阻来限制电流，以保持LED的亮度稳定。
恒压源电路适用于工作电流相对较高的LED。
3. PWM（脉宽调制）驱动电路：PWM驱动电路通过调制LED的驱动电流的占空比来控制亮度。
这种电路通常使用一个PWM控制器和一个功率放大器。
PWM信号的周期和占空比可根据需要调整，从而实现LED的亮度调节。
4. 高效驱动电路：这种电路通过使用转换器或升压技术来提高能效。
常见的高效驱动电路包括开关电源、升压转换器和Boost/Buck转换器等。
这些是一些常见的LED驱动电路，具体的电路设计会根据应用需求和LED参数进行调整。

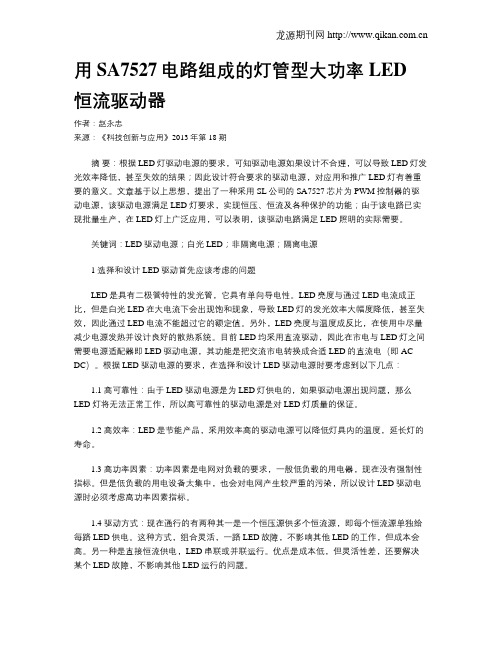

用SA7527电路组成的灯管型大功率LED 恒流驱动器作者：赵永忠来源：《科技创新与应用》2013年第18期摘要：根据LED灯驱动电源的要求，可知驱动电源如果设计不合理，可以导致LED灯发光效率降低，甚至失效的结果；因此设计符合要求的驱动电源，对应用和推广LED灯有着重要的意义。
文章基于以上思想，提出了一种采用SL公司的SA7527芯片为PWM控制器的驱动电源，该驱动电源满足LED灯要求，实现恒压、恒流及各种保护的功能；由于该电路已实现批量生产，在LED灯上广泛应用，可以表明，该驱动电路满足LED照明的实际需要。
关键词：LED驱动电源；白光LED；非隔离电源；隔离电源1 选择和设计LED驱动首先应该考虑的问题LED是具有二极管特性的发光管，它具有单向导电性。
LED亮度与通过LED电流成正比，但是白光LED在大电流下会出现饱和现象，导致LED灯的发光效率大幅度降低，甚至失效，因此通过LED电流不能超过它的额定值。
另外，LED亮度与温度成反比，在使用中尽量减少电源发热并设计良好的散热系统。
目前LED均采用直流驱动，因此在市电与LED灯之间需要电源适配器即LED驱动电源，其功能是把交流市电转换成合适LED的直流电（即AC-DC）。
根据LED驱动电源的要求，在选择和设计LED驱动电源时要考虑到以下几点：1.1 高可靠性：由于LED驱动电源是为LED灯供电的，如果驱动电源出现问题，那么LED灯将无法正常工作，所以高可靠性的驱动电源是对LED灯质量的保证。
1.2 高效率：LED是节能产品，采用效率高的驱动电源可以降低灯具内的温度，延长灯的寿命。
1.3 高功率因素：功率因素是电网对负载的要求，一般低负载的用电器，现在没有强制性指标。
但是低负载的用电设备太集中，也会对电网产生较严重的污染，所以设计LED驱动电源时必须考虑高功率因素指标。
1.4 驱动方式：现在通行的有两种其一是一个恒压源供多个恒流源，即每个恒流源单独给每路LED供电。
最简单的恒流源电路一、恒流源电路简介恒流源电路是指能够输出恒定电流的电路，通常用于需要恒定电流供应的应用中。
恒流源电路在许多领域中都有广泛的应用，如LED驱动、电池充电器、电解电镀等。
二、基本的恒流源电路原理恒流源电路的基本原理是通过电流反馈控制的方式来实现恒定电流的输出。
以下是最简单的恒流源电路的原理图：电源正极 ----> 电阻 ----> NPN型晶体管 ----> 地||负载该电路由一个电阻和一个NPN型晶体管组成。
电阻通过电流反馈的方式感知到电流的变化，并将反馈信号送至晶体管的基极。
晶体管根据反馈信号调整自身的导通状态，从而实现恒定电流的输出。
三、恒流源电路的工作原理详解1.电源正极的电压通过电阻产生一个电流，这个电流就是我们想要输出的恒定电流。
2.电流经过电阻后，会产生一个电压降。
这个电压降会被晶体管的基极感知到。
3.当电流增大时，电阻产生的电压降也会增大，晶体管的基极电压也会增大。
4.基极电压的增大会使得晶体管的导通增强，从而使得电流减小，达到恒流源的稳定状态。
5.当电流减小时，电阻产生的电压降减小，基极电压也减小，晶体管的导通减弱，电流增大，同样达到稳定状态。
四、恒流源电路的设计与计算恒流源电路的设计需要根据具体的需求来确定电流的大小和电路元件的参数。
以下是一个简单的设计和计算示例：1. 确定恒定电流的大小根据应用需求确定所需的恒定电流值。
例如，假设我们需要一个恒定电流为1mA的恒流源电路。
2. 计算电阻的阻值根据所需的恒定电流和电源电压，计算电阻的阻值。
根据欧姆定律，电阻的阻值可以通过以下公式计算：R = V / I其中，R为电阻的阻值，V为电源电压，I为所需的恒定电流。
3. 选择合适的电阻阻值根据计算得到的电阻阻值，选择最接近的标准电阻阻值。
4. 选择合适的晶体管根据所需的电流和功率，选择合适的晶体管。
需要考虑晶体管的最大电流和功率容量，以确保电路的正常工作。
恒流源电路设计方法
恒流源电路是一种用于控制电路中电流的电路，它可以将电路中的电
流保持在一定的恒定值，常用于LED驱动、压纹机等场合。
其基本原理是
将一个电流源和负载装置连接在一起，通过精确控制电流源电流大小，进
而控制负载器件的工作状态，达到恒定电流的目的。
设计恒流源电路的方法如下：
1.选择合适的电源（电压等级和电流容量等）。
2.确定负载器件的参数（电阻、功率等），根据负载器件参数计算所
需的电流大小。
3.根据所需电流大小选择合适的电流源元器件（电流计、MOSFET、晶
体管等）。
4.设计电路中的稳压电路和保护电路，保证电路的稳定性和安全性。
5.在电路设计中考虑电流源电路的可靠性和效率，尽量减小功率损失
和温度升高。
6.在实际应用中，要对电路进行测试和优化，以达到最佳的电路效果。
总之，恒流源电路的设计需要充分考虑电源、负载、电流源元器件等
因素，以及电路的稳定性、保护、效率等方面的问题。
通过合理的设计和
优化，才能获得稳定可靠、效率高的恒流源电路。
半导体激光器LD恒流源驱动电路的设计与实验这款半导体激光器的恒流源驱动电路，是根据实际的项目需求进行设计的。
项目要求是半导体激光器得根据探测距离，能改变输出光功率，这就要求半导体激光器的驱动电路输出的电流是可调的，这样现阶段几种半导体激光器驱动电路中只有恒流源驱动电路可以做到这一点，实现这种功能是通过改变恒流源电路的基准电压而实现的。
进行恒流源驱动电路的设计的方法是在先仿真的基础上进行的，项目所需要的恒流源驱动电路的设计参数是恒流源输出电流是0-1a可调。
1恒流源软件仿真为了准确地模拟结果，为以后的设计提供理论依据，选用了Ni公司的Multisim10电路模拟软件。
该软件经历了几代人的发展，并不断完善其功能。
它的数据库包含所有常用的组件，这些组件可以模拟模拟电路和数字电路。
其仿真结果精度较高，可以为设计提供设计依据。
恒流源仿真结果恒流源模拟电路选用单电源供电的集成运算放大器lm2900n，功率管irf540，电源电压为9V。
为了测量电路的输出电流，将万用表调整到当前档位，并将其串联到电路上进行测量。
从上图可以看出，所设计的电路非常简单。
集成运算放大器U2B的功能是将采样电阻测量的电压反馈到输入端，并通过集成运算放大器u2a将其与输入端的参考电压进行比较。
恒流源模拟电路是一种经典的恒流源电路，具有电路稳定性高的优点。
该恒流源电路只需调节电阻R3和R3的电阻，在参考电压恒定的情况下，可以方便地调节恒流源的输出电流。
仿真结果显示，当将采样电阻的阻值选为1欧姆、r3r4?13、基准电压选取为2v时，仿真结果得到的电流是1.5a。
在仿真过程中、通过选取不同的基准电压和r3、r3的值可以得到不同的电流值，这样仿真结果为实际的电路设计提供很好参考依据。
为了进一步简化恒流源驱动电路的设计，进行了以下设计和仿真。
选择的电源管为irf530，采样R1的电阻值为1欧姆，选择的电压比较器为单电源供电的装置成运算放大器lm2900n，在电路仿真中，可以看见当基准电压选为1v、采样电阻为1欧姆时，恒流源的输出电流是0.9a，这与理论推导的结果完全一样。
场效应管恒流源电路
场效应管恒流源电路是一种基础的电路，在现代电子电路中使用广泛，其主要作用是提供恒定的电流输出。
在本文中，将分步骤阐述场效应
管恒流源电路的构成、工作原理和相关应用。
一、电路构成
场效应管恒流源电路由场效应管、电阻和负载组成。
其中场效应管主
要作用是作为功率管，通过调节它的栅极电压来调整输出电流。
电阻
主要作用是提供稳定的电压，确保场效应管的工作。
负载则是电路的
输出部分，它可以是任意的负载，例如LED、音响等。
二、电路工作原理
场效应管恒流源电路的工作原理基于场效应管特有的工作性质。
当场
效应管的栅极电压为负数时，可以让场效应管表现出电流放大器的特性。
此时，当输入电压为负数时，输出电流就会放大。
而当输入电压
为零时，输出电流就是固定的。
因此，通过调节场效应管的栅极电压，就可以调整电路的输出电流。
当输入电压为零时，输出电流可以保持恒定。
三、应用领域
场效应管恒流源电路可以应用在各种电子电路中。
其中一些典型的应
用包括：
1. 电流源：由于恒流源电路输出的电流是固定的，因此它经常用于要
求恒定电流驱动的电子电路。
2. LED驱动器：由于LED需要非常稳定的电流来工作，因此场效应管恒流源电路非常适合作为LED驱动器使用。
3. 音响放大器：电子音响放大器中的功率管常常使用场效应管恒流源电路来保证输出功率的稳定性和可靠性。
总之，场效应管恒流源电路是一种非常基础的电路，可以在各种电子电路中广泛应用。
同时，它也是掌握电子电路基本知识的重要一步。
低压恒流LED驱动电路是一种常用于LED照明应用的电路，其主要功能是为LED提供稳定的电流，以确保其正常工作和长寿命。
本文将详细介绍低压恒流LED驱动电路的原理。
1. 引言低压恒流LED驱动电路是一种特殊的电源电路，它能够根据LED 的特性，确保LED工作在恒定的电流下，使其亮度和颜色保持稳定，同时延长LED的使用寿命。
2. LED的基本特性LED（Light Emitting Diode）是一种半导体器件，具有发光的特性。
LED的工作电压一般在2V-4V之间，而其亮度则与电流成正比关系。
此外，LED对电压的变化非常敏感，稍微超过额定电压，就可能导致LED的损坏。
3. 低压恒流LED驱动电路的组成低压恒流LED驱动电路主要由恒流源、电流反馈控制回路和输出级组成。
3.1 恒流源恒流源是低压恒流LED驱动电路的核心部分，其作用是提供稳定的电流给LED。
常用的恒流源包括电流源芯片、线性稳压器、开关稳压器等。
其中，线性稳压器是一种常见的恒流源，其工作原理是通过调节管脚上的电压来控制输出电流。
3.2 电流反馈控制回路电流反馈控制回路用于检测LED的电流，并将检测到的电流信号反馈给恒流源，以实现恒流输出。
通常，电流反馈控制回路由电流采样电阻和运算放大器组成。
电流采样电阻通过串联在LED电路中，将LED的电流转换为电压信号，然后该信号经过运算放大器放大后反馈给恒流源进行调整。
3.3 输出级输出级是将恒流源输出的电流转换为适合LED工作的电压的部分。
输出级通常由电容、电感和驱动晶体管等元件组成。
其中，电容和电感用于实现对输出电压的滤波和稳定，而驱动晶体管则用于开关控制，使得输出电流能够流过LED。
4. 工作原理低压恒流LED驱动电路的工作原理如下：当输入电源接通时，恒流源开始工作，根据电流反馈控制回路中的反馈信号，调节输出电流的大小。
电流反馈控制回路通过对电流采样电阻上的电压进行采样，然后将采样到的电压信号放大后反馈给恒流源，以实现对输出电流的精确控制。
单片机恒流源电路单片机恒流源电路是一种常用的电子电路设计，用于控制电流的稳定输出。
它在各种电子设备中广泛应用，例如LED照明、电动车充电器等。
本文将介绍单片机恒流源电路的工作原理、设计方法和应用领域。
一、工作原理单片机恒流源电路的主要原理是通过单片机控制电流源的输出电流，使其保持恒定。
具体来说，它通过对电流源的电流进行反馈控制，实现对输出电流的精确调节。
一般情况下，单片机通过比较输入电流和设定电流的大小，控制电流源的导通和截止，从而实现电流的稳定输出。
二、设计方法设计单片机恒流源电路时，需要考虑以下几个方面：电流源的选择、反馈电路的设计和单片机程序的编写。
1. 电流源的选择：常见的电流源包括二极管、晶体管和集成电路等。
选择合适的电流源需要考虑到输出电流的范围和精度要求。
2. 反馈电路的设计：反馈电路主要用于检测输出电流并将其反馈到单片机。
常用的反馈电路包括电流采样电阻、差动放大器和比较器等。
设计反馈电路时需要考虑电流采样的准确性和响应速度。
3. 单片机程序的编写：编写单片机程序需要根据具体的芯片型号和开发环境。
主要包括对输入电流的采样、与设定电流进行比较和控制电流源的开关等。
三、应用领域单片机恒流源电路在各种电子设备中都有广泛应用。
以下是几个常见的应用领域：1. LED照明：LED是一种常见的照明光源，但它的亮度和寿命很大程度上取决于电流的稳定性。
通过使用单片机恒流源电路可以实现对LED驱动电流的精确控制，从而提高LED的亮度和寿命。
2. 电动车充电器：电动车充电器需要提供稳定的充电电流，以保证电池的安全充电。
单片机恒流源电路可以实现对充电电流的精确控制，从而提高电池的充电效率和寿命。
3. 太阳能充电器：太阳能充电器可以将太阳能转换为电能进行充电。
但是太阳能的输出电流会受到环境光照强度的影响，因此需要使用单片机恒流源电路来保持充电电流的稳定。
四、总结单片机恒流源电路是一种常用的电子电路设计，通过单片机控制电流源的输出电流，实现对电流的稳定调节。
