变频供水说明书-v1.2FWR-Ⅱ型变频供水控制器说明书北京凯博威给水设备有限公司FWR-Ⅱ型变频供水控制器具有循环软启动、多种恒压及变压变流量调节控制能力和多种形式消防用水调节控制能力，本控制器为中心构成的供水设备其指标符合：“变频调速供水设备”及“消规”标准的要求。
整机具有多种水运行参数显示，键盘设置简明，并配有多种形式输入输出接口，使用方便。
1、主要技术指标1．1控制供水设备类型：（1）变频调速恒压/变压变量循环软启动供水方式（2）变频调速恒压/变压变量循环硬启动供水方式（3）变频调速临时常压消防供水方式（4）变频调速恒压消防供水方式1．2控制精度：±0.01MPa1．3输入信号类型：（1）电阻型压力变送器：350Ω—1KΩ（2）Ⅱ、Ⅲ型压力变送器：0—10MA (需配500Ω采样电阻)4—20MA（需配250Ω采样电阻）（3）水位变送器：量程0—5m配置同（1）（2）也可设置采用触点方式1．4输出信号类型：（1）变频器调频信号：0—10V DC（2）变频器空转制动和自动复位信号；继电器常开接点（3）各类运转控制和报警输出信号：AC 220V输出直接驱动交流接触器1．5主泵工作数：1—3台可预置，具备故障停泵功能1．6补压小泵数：1台1．7 补压小泵工作方式：变频调速恒压于P1值，变频或工频气压方式于P1到P2 1．8调节方式：模糊控制，时间可预置1．9变压调整方式：消防信号输入第二压力工作方式1．10长定时：定时时间2—510小时，2小时递增；（1）循环软启动定时变频泵循环移位；（2）具备短时（约3分钟）自检状态；1．11具备无水、超压报警及报警后快速软停泵功能1．12具备：运行压力、设定压力、变压设定压力、频率、水位数显及各种控制状态LED显示1．13数字面板操作：五种功能键方式，易于操作1．14工作电压范围：AC 180—240V2、工作原理通常自动闭环调整回路基点为由运行的压力值H（压力变送器提供）和设定压力值H.（调节器内设定）比较；所产生的误差±△H转换为电信号经滤波送调节器内进行模糊运算；其结果转换为适当的调整和控制信号送执行部件进行运行控制，以达到运行压力值H在任何流量状态始终同于设定的参考压力值H.。
变频控制柜使用说明一、产品概述变频控制柜是一种可以实现电动机频率调速的电气设备。
它可以通过改变电机输入的电频和电压来控制电机的转速，从而实现对机械设备的精确控制。
变频控制柜广泛应用于电力、石化、冶金、制药、建筑、纺织、电子等行业的各种机械设备。
二、安装及调试1.变频控制柜的安装应该由专业技术人员进行，确保设备的安全运行。
2.安装时应注意避免与其他电子设备发生干扰，要选择合适的位置进行安装，并保持良好的通风。
3.安装完成后，检查各接线是否牢固可靠，并进行电气连线的接地。
三、使用方法1.接通电源：将变频控制柜的电源插头插入电源插座，然后打开变频控制柜的主电源开关，此时变频控制柜将开始启动。
2.设置参数：使用控制柜上的按钮和数字显示屏设置变频控制柜的运行参数。
a.通过控制柜上的方向键调整电机的运行方向，确保电机按照所需的方向旋转。
b.通过控制柜上的旋钮调整电机的转速。
c.通过数字显示屏设置电机运行的频率，也可以选择其他控制模式。
3.运行控制：在完成参数设置后，按下启动按钮，电机将开始运行。
可以通过变频控制柜上的停止按钮随时停止电机的运行。
四、注意事项1.使用之前，请读取变频控制柜的产品说明书，了解产品的安全操作规程。
2.变频控制柜的操作必须由专业人员进行，不得擅自改动操作参数。
3.使用过程中要注意防止水、火及其它有害气体进入控制柜内部，以免引发故障。
5.不得将变频控制柜暴露在高温、高压、高湿等恶劣环境中，以免对设备造成损坏。
6.变频控制柜的维护应由专业人员进行，定期检查电气系统和冷却系统，并进行必要的清洁和维修。
五、故障排除1.如发现变频控制柜无法启动，请检查电源是否正常，是否插入电源插座，主电源开关是否打开，是否有输入电压等问题。
2.如发现电机无法运行，请检查电机运行的方向设置是否正确，转速设置是否正常，是否有异常报警等问题。
3.如发现变频控制柜散热不良，可能导致过载保护或设备过热，请停止使用，并检查冷却系统是否正常，散热器是否清洁等问题。

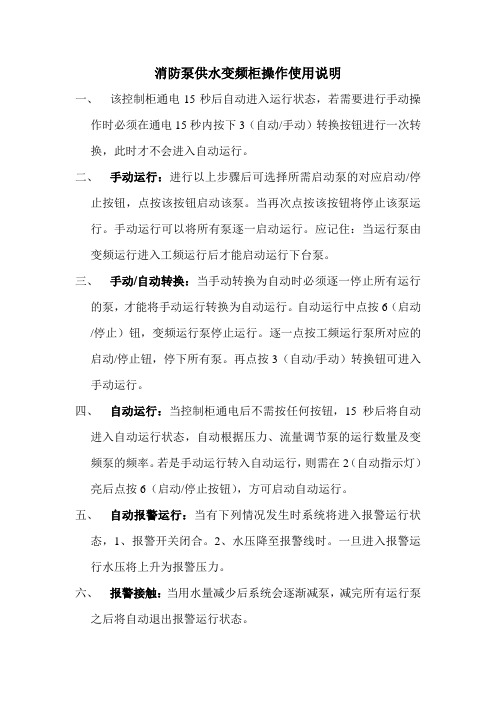

消防泵供水变频柜操作使用说明
一、该控制柜通电15秒后自动进入运行状态，若需要进行手动操
作时必须在通电15秒内按下3（自动/手动）转换按钮进行一次转换，此时才不会进入自动运行。
二、手动运行：进行以上步骤后可选择所需启动泵的对应启动/停
止按钮，点按该按钮启动该泵。
当再次点按该按钮将停止该泵运行。
手动运行可以将所有泵逐一启动运行。
应记住：当运行泵由变频运行进入工频运行后才能启动运行下台泵。
三、手动/自动转换：当手动转换为自动时必须逐一停止所有运行
的泵，才能将手动运行转换为自动运行。
自动运行中点按6（启动/停止）钮，变频运行泵停止运行。
逐一点按工频运行泵所对应的启动/停止钮，停下所有泵。
再点按3（自动/手动）转换钮可进入手动运行。
四、自动运行：当控制柜通电后不需按任何按钮，15秒后将自动
进入自动运行状态，自动根据压力、流量调节泵的运行数量及变频泵的频率。
若是手动运行转入自动运行，则需在2（自动指示灯）亮后点按6（启动/停止按钮），方可启动自动运行。
五、自动报警运行：当有下列情况发生时系统将进入报警运行状
态，1、报警开关闭合。
2、水压降至报警线时。
一旦进入报警运行水压将上升为报警压力。
六、报警接触：当用水量减少后系统会逐渐减泵，减完所有运行泵
之后将自动退出报警运行状态。
清华四季春无塔供水器产品说明书产品简介：清华四季春全自动无塔供水器是给水管网中的一种调节装置，是一种局部升压供水设备，突破了传统取水观念，是一项技术革新，方便了农村居民取水。
该设备经久耐用，运费低（每吨水仅3-5分钱）给水清洁卫生，无污染。
可广泛用于农村家庭，城镇居住小区、机关、厂矿、加油站、消防增压和农田供水等生活、生产用水。
它是高位水箱的替代产品，目前市场出手的高位水箱，就是用不锈钢薄板制成储水箱，且必须安装在楼顶上用作储水器皿。
水箱日晒夜露，易腐蚀、寿命短。
并且储存的水冷热交替，受到二次污染，严重危害人体健康。
选用本产品可克服高位水箱的缺点，同时具有以下优点：一、便于安装：供水器可安装在地面、地下、室内、室外的任意地方，只须接通电源和进出口即可，并且防风防震，防雷击和防冻。
二、自动运行：无需日常管理，一切都在自动运行中。
水压低了，水泵自动运转增加水压，当水压达到设定压力是，水泵会自动停止工作。
三、水质卫生：供水器取水、输水、储水全都是在封闭的状态下进行，不会受到环境的污染，清洁卫生。
四、水压高：用户可根据用水楼层高度和压力要求，设定水压，大小可调，由于供水器水压高，使一些家用电器有了用武之地，如洗衣机、太阳能、电热水器和燃气热水器等，因为这些产品都需要有一定的水压，方可使用。
五、用途广泛：供水器的用途极为广泛，作为生活用水，可一户单独使用，也可多户联合；生产上可为大棚种植、农作物喷灌、滴灌等提供压力压力用水，即发展了农业生产，又节约了水资源。
一、选材精良1、储水箱全部选用全不锈钢的板材，使用寿命长。
2、一起、仪表选用国标产品，质量可靠，性能稳定。
3、功能管件选用铜质标准件，经久耐用。
4、连接管件选用标准件，任意匹配。
二、工艺严谨1、遵循力学原理和产品的工作原理，优化结构配置，科学设计2、流水线作业，实行机械化、自动化、模具化和数据化生产工艺，确保产品质量。
3、焊接采用全自动氩弧焊接，焊缝牢固，焊面平整，焊点受氩气保护，免受空气危害。
无塔供水设备现在在我们很多家庭里比较受欢迎，今天就来详细介绍一下要怎么去使用。
1.调节压力上下限，压差越大水泵启动次数越少，根据自己的使用情况调节，下限设定一般为0.1-0.25，平房可以略低点，上限一般设定为0.25-0.3，上限尽量不要超过0.32，以免水罐炸裂。
2.第一次打压，调节好压力表后，接通电源，水泵开始工作，此时动针开始向上限针移动，到上限针时水泵停止工作，（如果水泵不停，马上关闭电源，强制停机，联系安装人员检查设备）然后打开压力罐排污阀向外排水，此时动针开始向下限针移动，到下限针时水泵开始工作，动针到上限针时水泵停止，动针到下限针时水泵工作，说明整个设备工作正常。
3.安装完毕后，过7天左右检查一下设备是否工作正常。
如果打开水龙头水泵立刻启动，关闭水龙头水泵立即停止，这种情况说明设备有问题，马上联系安装人员检查设备。
同样方法过一个月左右在检查一次，没有问题的话以后就可以放心使用了，定期检查一下就可以了。
4.设备若一段时间不用请关闭电源及阀门，以免发生漏水情况，造成不必要的损失。
如果设备配的是无塔供水专用泵，再次使用时，请按下控制箱的手动按钮，检查水泵是否能正常工作，如果不能正常工作，立即关闭电源，联系安装人员检查维修。
5.安装完毕后，客户验收并付款后视为客户默认我们安装没有问题，使用过程中请经常检查设备水路及电路是否正常，如果设备装在地下室或屋内，请定期检查设备是否有漏水现象，以免造成不必要的损失。
以上就是使用无塔供水设备的方法和注意事项了。
bl6000变频供水控制器说明书摘要：一、产品概述二、产品型号及参数三、产品功能1.供水控制2.变频调速3.保护功能四、产品安装与接线1.安装环境2.接线步骤五、产品操作与维护1.操作方法2.维护保养六、产品注意事项正文：bl6000变频供水控制器说明书一、产品概述bl6000变频供水控制器是一款集供水控制、变频调速和保护功能于一体的智能控制器，适用于各种供水系统。
本控制器采用高性能微处理器，具有强大的控制能力，可实现供水系统的自动控制，节省能源，提高供水系统的运行效率。
二、产品型号及参数bl6000变频供水控制器有多种型号，用户可根据实际需求选择合适的型号。
主要技术参数包括：输入电压、输出频率、控制方式等。
具体参数请参考产品手册。
三、产品功能1.供水控制：本控制器可根据设定的压力值自动调节水泵的转速，实现供水系统的自动控制。
2.变频调速：采用高性能变频器，实现水泵转速的无级调速，使供水系统运行更加稳定。
3.保护功能：本控制器具有过压、欠压、过流、短路等保护功能，确保供水系统的安全运行。
四、产品安装与接线1.安装环境：bl6000变频供水控制器应安装在干燥、通风、无腐蚀性气体的环境中，避免阳光直射和雨淋。
2.接线步骤：请参照产品手册进行接线，接线时务必确保接线牢固，以免发生意外。
五、产品操作与维护1.操作方法：用户可通过面板按键或遥控器对控制器进行操作，具体操作方法请参阅产品手册。
2.维护保养：定期检查控制器运行状况，如发现异常声音、温度升高等现象，请及时关闭电源，联系售后服务人员进行处理。
六、产品注意事项1.安装、接线、调试前请仔细阅读产品手册，确保正确操作。
2.非专业人员请勿擅自拆卸、维修，以免造成安全事故。
变频恒压供水设备操作维护说明济南市新星人环工程有限公司全自动恒压变频供水设备操作说明书一、设备的组成全自动变频供水设备由变频水泵、膨胀罐及智能电控柜等联合组成的单元式变频供水装置。
二、工作原理：我公司生产的变频恒压供水设备满足了生产、生活、设施用水量大的情况，为使管网保持恒定的压力，变频泵在压力控制器的作用下恒压工作的目的。
在设备处于稳定状态下，由于系统渗漏压力下降达系统设定值（通常0.2Mpa）时，由压力传感器或液位传感器发生相应信号，通过电控柜控制，启闭补水泵，做到水位、压力全自动双控制，使管网始终处于设计所需的工作压力（水位）。
三、供货范围：1、膨胀罐 1台2、变频泵 1-3台3、智能电控柜 1台4、配套管阀件压力控制器等 1套四、供水变频装置的维护、注意事项1、水泵的操作启动，停止还应符合厂家要求的操作规程进行必须的维护和保养（详见水泵使用说明书）。
2、运行后（半年或一年后）气室内的压缩空气有可能泄漏而影响正常工作，如水泵启闭过于频繁，应检查并及时补充气压保持室内的气压至要值内（0.5Mpa）。
3、本设备安装时应保持水平，稳定。
4、机组设备经调试正常，投入运转后，严禁非操作人员乱动开启阀门、电源控制系统，造成误操作，以免损坏设备，影响消防、用水情况的正常供给。
5、在室外的情况下，冬天设备应考虑防冻保温措施，以免受冻损坏设备，造成不必要的损失，影响使用。
若长期不用时应将水泵内的积水排出。
五、水泵操作规程1一般规定1.1 水泵的操作人员必须了解所使用水泵的构造、性能、用途，熟悉安全操作和技术保养规程。
1.2水泵必须有专人操作，并且对水泵的安全使用和正确保养负有全面责任。
1.3 操作人员必须按保养规程要求，定期做好水泵的清洁、润滑和调整工作（拧紧连接螺栓），使水泵经常保持良好的工作条件。
1.4应经常对电气设备进行检查和定期保养，保证绝缘良好安全可靠。
2起动前准备2.1用手拔转联轴器，叶轮应无卡摩现象，转动灵活。
HVF全自动恒压供水设备操作手册本公司生产的HVF系列全自动变频恒压供水设备,选用国际著名公司的最先进设备,最先进的控制技术,内部电路精细复杂.因此,错误的操作易导致设备的故障甚至烧毁.故专职的操作或保养人员应事先认真仔细的阅读本操作手册.一.自动运行状态的操作顺序:1.确认控制柜的所有开关处于关闭状态;2.给控制柜送电(三相,380伏交流电);3.测量所送电源是否缺相,是否提供单独的零线;4.以上条件都具备时,合上柜内的电源开关;5.将柜体上的转换开关旋至“自动”位置,因多台泵带有巡检功能,一号泵指示灯亮,准备投入运行,二.手动运行状态的操作顺序:1. 确认控制柜的所有开关处于关闭状态;2. 给控制柜送电(三相,380伏交流电);3. 测量所送电源是否缺相,是否提供单独的零线;4. 以上条件都具备时,合上柜内的电源开关;5. 将转换开关旋至“手动”位置,手动指示灯亮;6.按需要操作对应水泵的启动旋钮.*注意:手动运行状态为紧急情况下使用,非本公司人员或专业技术人员请勿擅自操作.电机功率在22KW规格以下的供水设备按照以上程序操作;电机功率在30KW规格以上(含30KW)的供水设备需带旁路的软启动手动装置,为微电脑的程序控制,水泵的手动启动由软启动器拖动,如需手动起动多台水泵时,必须在一台水泵起动完成后才能对另一台泵进行启动.即不能同时启动两台或两台以上的水泵.三.自动运行状态时的停机操作:1.释放自动运行开关或按纽;2.间隔时间跨度20秒;3.将控制柜柜面的转换开关旋至中间位置;4.关闭控制柜内电源开关(空气开关).四.手动运行状态时的停机操作:1.关闭工作泵的运行旋纽;2.将控制柜柜面的转换开关旋至中间位置;3.关闭控制柜内电源开关(空气开关).五.柜内其它控制面板及开关是生产厂家调试检修或调整供水压力时使用,用户不得自行操作.六. 系统设有水位保护系统,为防止水泵空转烧毁,当蓄水池缺水或水位不足时,变频控制柜会自动停机并声光报警;当水位恢复到一定高度时,控制柜将自动恢复运行.因此用户不需操作控制柜的控制旋钮.HVF系列全自动恒压变频供水设备的日常维护及定期检查1.定期检查电气元器件的紧固程度,有无过热或老化变色的情况及其它异常的迹象;2.停机后,用××101帕压力的干燥压缩空气吹掉控制柜内积垒的尘土和其它脏物;3.定期检查蓄水池内的水位传感器是否被水垢其它脏物附着,如有,用清水洗涤干净并放回原处.传感器的位置不得随意调整.4.定期检查系统管网压力是否正常,压力表应处于干燥的环境中,且环境温度不低于摄氏零度..绝对禁止将变频器输入电源和输出端子连接;B.绝对禁止将变频器的输出电路短接或接地;C.绝对禁止用摇表对变频器进行耐压测试.6.检查变频器的散热风扇和控制柜顶部散热风扇工作是否正常;7.禁止在控制柜上或周围倚靠及堆放杂物,否则易影响控制柜的散热,甚至于引起火灾;8.检查或维护设备时不得随意变更电源的进线相序,否则将导致负载反相工作.9.变频器的参数不得随意变动,否则将可能导致误动作,甚至损坏.10.如果设备出现声光报警,请先观查水位指示灯是否亮,如亮则蓄水池水位不足,如水位正常,检查变频器显示的故障代码,并记录下来通知厂商.11.由于停水停电造成的设备停机,正常情况下,设备将在水满和恢复通电时自动恢复运行,如不能自动恢复,需停机(关闭柜内外所有电源),两分钟后重新起动即可.注意:停机和开机的顺序必须按照前文叙述的内容操作.太原鸿迅科贸有限公司日本三肯SAMCO-vm06故障代码表※2在经过几次电源的断开，接通的检查后，若警报还在继续，则向购买方咨询※3虽然主开关元件有保护功能，但由于高频度的反复操作，对短路而言，随着元件的老化，主开关元件会受到损坏，因此要在完全排除停止因素确保安全的基础上再重新启动运转。
上海东方泵业(集团)有限公司自动变频控制设备上海东方泵业(集团)有限公司目录一、概述 (2)二、设备特点、适用范围 (3)1、功能与优点 (3)2、适用范围 (3)三、设备主要技术指标及使用条件 (4)1、主要技术指标 (4)2、设备使用条件 (4)四、设备型号说明 (4)五、设备主要构成及工作原理 (5)六、变频恒压供水设备的安装接线 (7)1、控制柜外型 (7)2、控制柜规格 (7)3、禁止事项 (7)4、控制柜端子接线图 (8)5、控制设备电气安装接线要求 (9)七、设备的调试与使用 (10)1、设备的调试 (10)2、控制柜操作说明 (10)3、控制柜不同型号的差别 (10)4、使用与维护 (11)八、故障原因及对策 (11)一、概述DFK系列变频恒压供水自动控制设备系运用当今最先进的交流变频调速和微电脑控制技术，将变频调速器与电机水泵组合而成的新一代机电一体化高科技节能供水设备。
一般给水管网中的水压（自来水厂的一次供水压力）已很难满足用户的用水需求，除建筑低层可由市政管网直接供水外，其余高层用户均须“增”压供水。
无论是水塔、高位水箱，还是气压罐，都必须由水泵以高出用户实际所需水压的压力进行“提升”，从而造成能源的浪费。
水箱式供水的用户管网水压较稳定，具有一定的贮水能力。
但水箱（或水塔）的存在，增加了建筑物结构的承重和建筑造价，同时造成了水质的二次污染，且最高层不利水点水压不能满足用户需要。
气压式供水其实是把高位水箱移到了地面。
它虽可减少污染，并一定程度上消除“水锤”现象和管网中的噪音，但气压罐的有效容积有限，水泵电机启停十分频繁，管网压力波动较大；气压罐为钢制压力容器，还需使用胶囊隔膜或补气装置，运营费用高，潜在费用较高。
变频调速恒压供水设备以管网水压(或用户用水流量)为设定参数，通过微机控制变频器的输出频率从而自动调节水泵电机的转速，实现管网水压的闭环调节(PID),使供水系统自动恒稳于设定的压力值：即用水量增加时，频率提高，水泵转速加快，水泵供水量相应增大；用水量减少时，频率降低，水泵转速减慢，水泵供水量亦相应减小。
