位置精度的测量与检验

GPS测量坐标方式及对应精度引言全球定位系统（GPS）是一种利用卫星信号来确定地理位置的技术。

它以高精度的方式给出了地球上任何一个点的经纬度坐标。

本文将介绍GPS测量坐标的方式以及对应的精度。

GPS测量坐标方式单点定位单点定位是GPS测量坐标的最基本方式，也是最常用的方式。

通过接收至少4颗卫星的信号，GPS接收机能够计算出接收机所在位置的经度、纬度以及海拔高度。

单点定位的原理是借助卫星信号的传输时延来计算位置。

GPS信号的传播速度近似为光速，GPS接收机通过测量信号的传播时延，从而计算出卫星与接收机之间的距离。

通过多个卫星的距离测量，接收机可以定位其所在的位置。

差分定位差分定位是一种通过比较两个或多个接收机的信号，来提高定位精度的技术。

其中一个接收机称为基站，它的位置已知。

其他接收机称为流动站，它们的位置需要测量。

在差分定位中，基站接收到卫星信号，并计算出自己的位置信息。

然后，通过与流动站的信号进行比较，基站可以确定流动站的位置误差，并将其传递给流动站。

流动站利用该位置误差进行校正，提高自身的定位精度。

差分定位的精度受到基站与流动站之间的距离限制。

一般来说，基站越近，定位精度越高。

RTK定位实时运动定位（RTK）是一种高精度定位技术，适用于需要高精度、高实时性的应用场景，例如测量、地质勘探等。

RTK定位与差分定位类似，也是通过比较基站和流动站的信号来提高定位精度。

不同之处在于，RTK定位中基站和流动站之间的数据传输是实时的。

在RTK定位中，基站接收到卫星信号，并计算出自己的位置信息。

然后，通过与流动站的信号进行比较，并实时将位置误差传递给流动站。

流动站利用该位置误差进行校正，以实现高精度定位。

GPS测量坐标的精度GPS测量坐标的精度是指测量结果与实际位置之间的差异程度。

精度通常用米（m）来表示。

对于单点定位，GPS接收机的位置精度通常在10至20米之间。

这意味着测量结果与实际位置的差异可能在10至20米之间。

机床行业常见位置精度检验标准介绍一、日本JIS B6336-1980《数控机床试验方法通则》1、定位精度定位精度是在一个方向，由基准位置起顺次定位，各位置上实际移动距离（或回转角度）与规定移动距离（或回转角度）之差。

误差以各位置中的最大差值表示，在移动的全长上进行测量。

回转运动在全部回转范围内，每30°或在12个位置上进行测量。

取同方向一次测量，求实际移动距离与规定之差。

2、重复度在任意一点向相同方向重复定位7次，测量停止位置。

误差以读数最大差值的1/2加（±）表示。

原则上在行程两端和中间位置上测量。

3、向偏差分别某一位置正向、负向各定位7次。

误差以正、负两停止位置的平均值之差表示。

在行程两端及中间位置上测量。

4、最小设定单位进给偏差在同一方向连续给出单个最小设定单位的指令，共移动约20个以上单位。

误差以各相邻停止位置的距离（或角度）对最小设定单位之差表示。

5、检验条件（1）、原则上用快速进给。

（2）、定位精度。

定位重复度和最小设定单位正、负方向检验分别进行，误差取其中的最大值。

（3）、具有螺距误差补偿装置的机床，除最小设定单位外，都是在使用这些装置的条件下进行检验。

二、美国机床制造商协会NMTBA 1977 第2版《数控机床精度和重复的的定义及评定方法》（1）定位精度A(Accuracy of positioning)某一点的定位精度，为该点各测量值X的平均值与目标位置的差值△X与同一位置的分散度±3之和。

取其最大绝对值。

单向趋近定位精度Au=△Xu±3u；双向趋近定位精度Ab=△Xb±3b ；未规定方向则按单向处理。

（2）零点偏置（Zero offset）在轴线（或角度）上确定一些点Ab或Au后，取A的两极限值的平均值作为平定精度的0点。

（3）定位重复（Repeatability）单向重复度：在同样条件下，对某一给定点多次趋近，得出以平均位置X为中心的分散度。

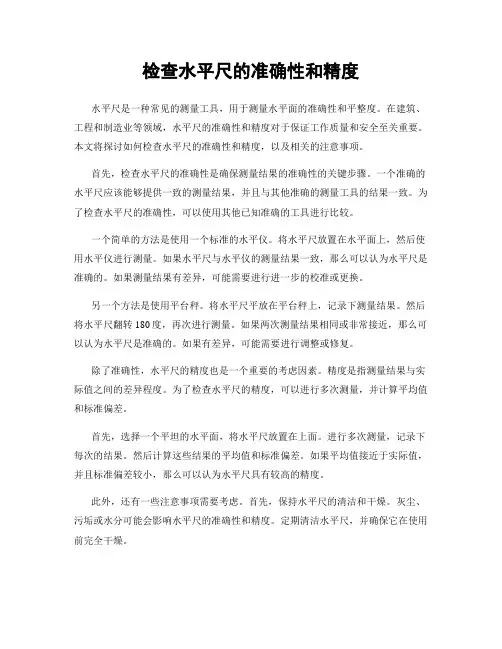

检查水平尺的准确性和精度水平尺是一种常见的测量工具，用于测量水平面的准确性和平整度。

在建筑、工程和制造业等领域，水平尺的准确性和精度对于保证工作质量和安全至关重要。

本文将探讨如何检查水平尺的准确性和精度，以及相关的注意事项。

首先，检查水平尺的准确性是确保测量结果的准确性的关键步骤。

一个准确的水平尺应该能够提供一致的测量结果，并且与其他准确的测量工具的结果一致。

为了检查水平尺的准确性，可以使用其他已知准确的工具进行比较。

一个简单的方法是使用一个标准的水平仪。

将水平尺放置在水平面上，然后使用水平仪进行测量。

如果水平尺与水平仪的测量结果一致，那么可以认为水平尺是准确的。

如果测量结果有差异，可能需要进行进一步的校准或更换。

另一个方法是使用平台秤。

将水平尺平放在平台秤上，记录下测量结果。

然后将水平尺翻转180度，再次进行测量。

如果两次测量结果相同或非常接近，那么可以认为水平尺是准确的。

如果有差异，可能需要进行调整或修复。

除了准确性，水平尺的精度也是一个重要的考虑因素。

精度是指测量结果与实际值之间的差异程度。

为了检查水平尺的精度，可以进行多次测量，并计算平均值和标准偏差。

首先，选择一个平坦的水平面，将水平尺放置在上面。

进行多次测量，记录下每次的结果。

然后计算这些结果的平均值和标准偏差。

如果平均值接近于实际值，并且标准偏差较小，那么可以认为水平尺具有较高的精度。

此外，还有一些注意事项需要考虑。

首先，保持水平尺的清洁和干燥。

灰尘、污垢或水分可能会影响水平尺的准确性和精度。

定期清洁水平尺，并确保它在使用前完全干燥。

其次，避免将水平尺暴露在极端温度下。

温度变化可能会导致水平尺的膨胀或收缩，从而影响其准确性和精度。

尽量将水平尺存放在恒定温度的环境中，并在使用前适应环境温度。

最后，定期校准水平尺。

即使水平尺经过精确的制造和检验，随着时间的推移，也可能会出现一些误差。

定期校准可以确保水平尺始终保持准确和精确。

总之，检查水平尺的准确性和精度对于保证工作质量和安全至关重要。

测绘精度评定指标及其计算方法近年来，随着科技的不断进步与发展，测绘技术也日益成熟和完善。

对于测绘工作来说，精确度一直是评价其质量与可靠性的重要指标之一。

因此，测绘精度评定指标及其计算方法的研究与应用显得尤为重要。

一、测绘精度评定指标测绘精度评定指标是对测绘结果与真实地理实体之间偏差程度的度量。

常见的指标主要包括：水平位置精度、高程精度、角度精度和尺度精度。

1. 水平位置精度是指测绘结果与真实地理位置之间的差异程度。

其评定指标常用的有绝对精度和相对精度。

绝对精度是通过计算测量点坐标与其真实地理位置坐标的差值得出的。

相对精度则是通过计算不同测量点（控制点与被测点）之间的相对误差得出的。

2. 高程精度是指测绘结果的高程值与真实地理位置的高程值之间的差异程度。

其评定指标一般用标高精度和中误差来度量。

标高精度是通过比较测量点的高程值与真实标高的差值得出的。

中误差则是通过计算测量点高程值的标准差来评定。

3. 角度精度是指测绘结果的角度值与真实地理角度之间的偏差程度。

常用的评定指标有方位角精度和夹角精度。

方位角精度是通过比较测量方位角与真实方位角的差值来评定，夹角精度则是通过计算测量夹角与真实夹角的误差得出的。

4. 尺度精度是指测绘结果的比例尺与实际地理距离之间的差异度量。

常用的评定指标有比例尺精度和尺度系数精度。

比例尺精度是通过计算测量比例尺与真实比例尺的差值得出的，尺度系数精度则是通过计算测绘结果中的距离与真实地理距离之间的比例差异来评定。

二、测绘精度评定方法测绘精度评定方法主要有两种，即基于相对误差法和基于绝对误差法。

1. 基于相对误差法是通过计算不同测量点之间的相对误差来评定测绘精度。

该方法需要先确定一组控制点，再测量待测点与控制点之间的误差。

最常用的相对误差计算公式为：相对误差（%）=（测量值-真实值）/真实值×100%。

通过对所有测量点之间的相对误差进行统计和分析，可以得出精度评定的结果。

测绘技术中的精度评定与验证方法介绍测绘技术在现代社会中起着至关重要的作用，它是绘制地图和测量地球表面各种要素位置的一种技术手段。

然而，在测绘工作中，精度评定与验证是至关重要的，因为精度直接影响到测绘结果的准确性和可靠性。

本文将介绍测绘技术中常用的精度评定与验证方法。

一、观测精度评定观测精度评定是对测量过程中所涉及的各种误差进行评估和分析的过程。

常见的观测精度评定方法包括误差反演法、残差分析法和误差理论分析法。

误差反演法是通过对测量数据进行处理，将观测结果反演成真实值，并将其与已知真实值进行比较，从而评估观测精度。

此方法可以有效地检测出系统误差和随机误差，并进行合理的误差修正。

残差分析法主要通过计算观测残差（即观测值与已知真值之差），以及求出残差的平均值、方差等统计指标，从而评定观测精度。

该方法适用于对大量观测数据进行分析和判断。

误差理论分析法是一种基于误差理论的评定方法，它通过建立数学模型和误差传递方程，对测量误差进行传递和分析，从而评估观测精度。

该方法适用于对测量数据进行较为深入的分析和研究。

二、精度验证方法精度验证是指对已经完成的测量数据进行验证，以确认其准确性和可靠性的过程。

常见的精度验证方法包括内插法、交叉检验法和精度检测法。

内插法是通过利用附近已知点的数据，对待验证点进行插值，从而验证测量数据的准确性。

该方法适用于不规则点分布的情况，可以较为准确地评定测量数据的精度。

交叉检验法是指通过在测量数据中留出一部分作为验证集，将其与训练集进行对比，以验证测量数据的准确性和可靠性。

该方法常用于图像匹配、地理信息系统等领域，能够较为准确地验证测量数据的精度。

精度检测法是指通过使用已知精度较高的参考数据进行对比，评估测量数据的准确性和可靠性。

该方法常用于全球导航卫星系统（GNSS）等测量领域，能够提供较准确的精度验证结果。

综上所述，测绘技术中的精度评定与验证方法包括观测精度评定和精度验证两个方面。

观测精度评定方法主要是对测量过程中各种误差进行评估和分析，而精度验证方法则是对已完成的测量数据进行验证和确认。

5个提高测绘技术精度的常用校正与校验方法提高测绘技术精度一直是测绘工作者不断追求的目标。

通过常用的校正与校验方法，可以有效提高测绘技术的精度。

本文将介绍5种常用的校正与校验方法，帮助读者进一步了解测绘技术的提高方式。

一、重心法重心法是一种常用的校正与校验方法，适用于各种测量设备。

该方法通过测量物体的重心位置，进而确定其几何中心，从而校正测量设备的误差。

例如，在进行地面测量时，可以利用重心法校正测量工具的误差，提高测量结果的准确性。

通过将测量工具放置于平衡点上，测量其重心位置，再进行修正，可消除或减小测量时的误差。

二、棱镜法棱镜法是一种常用的测绘校正方法，主要用于测量光线的折射和反射情况。

该方法通过使用棱镜来改变光线传播的方向和角度，从而准确测量光线的路径和偏移情况。

例如，在进行地理测量时，可以利用棱镜法校正地球表面的测量误差，提高测绘结果的准确性。

通过测量棱镜的反射和折射情况，可以得出地球表面的真实测量数值，并进行修正。

三、等距法等距法是一种常用的测量校正方法，用于消除测量设备和被测量对象之间的误差。

该方法通过设置等距标尺或测量标尺，将被测对象划分为等距的间隔，从而准确测量其长度和间距。

例如，在进行建筑测量时，可以利用等距法校正建筑物的测量误差，提高测绘结果的准确性。

通过将标尺放置在被测对象上，测量标尺上的刻度值，并进行修正，可以消除或减小测量时的误差。

四、精度检查精度检查是一种常用的校验方法，用于验证测绘结果的准确性和精度。

该方法通过比对测绘结果与已知标准值或实际情况之间的差异，判断测绘结果的可靠性和准确性。

例如，在进行地图制作时，可以利用精度检查来校验地图上的各个位置点的测量精度。

通过与实地测量结果进行对比，可以判断测绘结果的准确性，从而进行相应的修正。

五、差分校正差分校正是一种常用的测量校正方法，主要用于消除测量设备的系统误差。

该方法通过同时使用两个或多个测量设备进行测量，并进行差分计算，从而减小系统误差的影响。

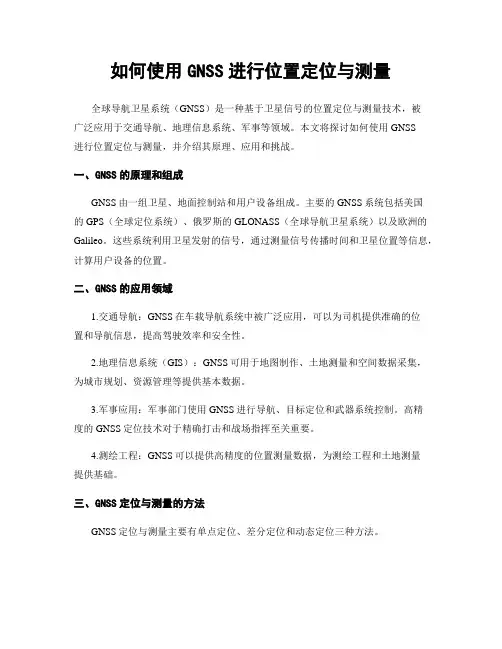

如何使用GNSS进行位置定位与测量全球导航卫星系统（GNSS）是一种基于卫星信号的位置定位与测量技术，被广泛应用于交通导航、地理信息系统、军事等领域。

本文将探讨如何使用GNSS进行位置定位与测量，并介绍其原理、应用和挑战。

一、GNSS的原理和组成GNSS由一组卫星、地面控制站和用户设备组成。

主要的GNSS系统包括美国的GPS（全球定位系统）、俄罗斯的GLONASS（全球导航卫星系统）以及欧洲的Galileo。

这些系统利用卫星发射的信号，通过测量信号传播时间和卫星位置等信息，计算用户设备的位置。

二、GNSS的应用领域1.交通导航：GNSS在车载导航系统中被广泛应用，可以为司机提供准确的位置和导航信息，提高驾驶效率和安全性。

2.地理信息系统（GIS）：GNSS可用于地图制作、土地测量和空间数据采集，为城市规划、资源管理等提供基本数据。

3.军事应用：军事部门使用GNSS进行导航、目标定位和武器系统控制。

高精度的GNSS定位技术对于精确打击和战场指挥至关重要。

4.测绘工程：GNSS可以提供高精度的位置测量数据，为测绘工程和土地测量提供基础。

三、GNSS定位与测量的方法GNSS定位与测量主要有单点定位、差分定位和动态定位三种方法。

1.单点定位：利用多颗卫星的信号，测量信号传播时间和卫星位置等信息，通过计算得出单个用户设备的位置。

这种方法适用于一般定位需求，但精度可能受到多种误差的影响。

2.差分定位：与单点定位不同，差分定位需要一个已知位置的基准站，并将基准站的位置信息与用户设备的测量结果进行比较，消除误差。

差分定位可提高定位精度，适用于要求更高精度的应用。

3.动态定位：动态定位主要用于需要实时位置数据的应用，如车辆导航、航空和航海等。

动态定位对定位精度和计算速度有较高要求，需要综合考虑信号质量、地形等因素。

四、GNSS定位与测量的挑战1.卫星信号质量和可视性：卫星信号受天气、地形和建筑物的遮挡等因素影响，可能会导致信号质量下降或中断。

1位置度的三坐标测量方法1.1计算被测要素的理论位置①根据不同零部件的功能要求，位置度公差分为给定一个方向、给定两个方向和任意方向三种，可以根据基准体系及确定被测要素的理论正确位置的两个理论正确尺寸的方向选择适当的投影面，如XY 平面、XZ 平面、YZ 平面。

②根据投影面和图纸要求正确计算被测要素在适当投影面的理论位置。

1.2根据零部件建立合适的坐标系。

在PC-DMIS 软件中，可以把基准用于建立零件坐标系，也可以使用合适的测量元素建立零件坐标系，建立坐标的元素和基准元素可以分开。

1.3测量被测元素和基准元素。

在被测元素和基准元素取点拟合时，最好使用自动程序进行，以减少手动检测的误差。

1.4位置度的评价。

①在PC-DMIS 软件中，位置度的评价可以直接点击位置度图标。

②在位置度评价对话框中包含两个页面，特征控制框和高级，首先根据图纸要求设置相应的基准元素，在基准元素编辑窗口中只会出现在编辑当前光标位置以上的基准特征，如图1所示。

③基准元素设置完成，回到特征控制框选择被测元素，设置基准，输入位置度公差。

④在位置度评价的对话框中选择高级，在此对话框中可以设置特征控制框尺寸的信息输出方式和分析选项。

如图2的对话框，在标称值一栏中手动键入被测要素的理论位置值，点击评价。

1.5在报告文本中刷新就可以看到所评价的位置度结果。

2三坐标测量位置度的注意事项2.1评价位置度的基准元素选择和建立坐标系的元素选择有相似之处，都要用平面或轴线作为A 基准，用投影于第一个坐标平面的线作为B 基准，用坐标系原点作为C 基准。

如果这些元素不存在，可以用构造功能套用、生成这些元素。

2.2对位置度公差的理解。

如位置度公差值t 前加注φ，表示公差带是直径为t 的圆内的区域，圆心的位置由相对于基准A 和B的理论值确定。

（如图3）如位置度公差值前加注Sφ，表示公差带是直径为t 的球内的区域，球心的位置由相对于基准A 、B 和C 的理论值确定。

如何进行高精度的GNSS测量与定位GNSS（全球导航卫星系统）已经成为现代生活中不可或缺的一部分，它为我们提供准确的位置信息和导航服务。

在各个领域中，高精度的GNSS测量和定位技术越来越重要。

本文将探讨如何进行高精度的GNSS测量与定位，以及相关的技术和方法。

一、GNSS测量与定位的基本原理GNSS系统是由卫星、地面控制台和接收设备三个主要组成部分构成的。

卫星通过发射信号，接收设备接收到这些信号后可以计算出其自身的位置。

GNSS测量与定位的基本原理在于接收设备通过接收卫星发射的信号，并根据这些信号的时间延迟来计算出两者之间的距离。

通过同时接收多颗卫星的信号，接收设备可以使用三角定位原理来计算出自身的位置。

二、接收设备选型与配置进行高精度的GNSS测量与定位，首先需要正确选择和配置适合的接收设备。

在市场上有多种接收设备可供选择，包括手持设备、车载设备和航空设备等等。

在选择接收设备时，需要考虑以下几个因素：接收设备的精度、数据采集速度、适用环境、价格和可靠性。

不同的应用场景可能需要不同的设备，因此在选择时需要充分了解自己的需求。

配置接收设备时，需要注意一些重要设置。

例如，确保接收设备与地面控制台的连接正常，设置接收设备的运行模式和定位模式等。

正确的配置可以提高测量和定位的准确性。

三、常见的GNSS测量与定位误差来源尽管GNSS系统可以提供高精度的测量和定位，但是在实际应用中仍然存在一些误差来源。

了解和控制这些误差是进行高精度测量和定位的关键。

常见的误差来源包括地球大气层的延迟、接收设备的多路径效应、钟差、卫星轨道误差等等。

这些误差会影响到接收设备计算位置的准确性。

为了减小误差，可以采用一些校正和滤波算法来提高定位的准确性。

四、差分定位技术差分定位技术是一种常用的提高GNSS测量和定位精度的手段。

它通过将接收设备与已知位置的参考站连接起来，实时校正接收设备的误差，从而提高测量和定位的准确性。

差分定位技术有两种主要的实现方式：实时差分和后处理差分。

游标卡尺精度分析和检查方法摘要：游标卡尺的精度受制造、检验、使用等多种因素的影响。

针对游标卡尺在测量检查过程中影响精度的主要因素进行了分析探讨。

提出了在检查方法上如何提高游标卡尺的检测精度和控制方法。

关键词：游标卡尺；示值：精度分析；检测方法1.引言游标卡尺是机械制造行业中最常用的量具之一，广泛应用于零部件内外尺寸的测量。

因此，它的精度指标高低，将直接影响到被测工件结果的判断。

为了更好地提高游标卡尺产品质量，保证游标卡尺示值精度，除了合理安排设计、工艺和制造过程之外，还需要有严密合理的检测手段。

2.对测量力的控制游标卡尺在测量示值时，采用的是接触测量。

测量误差的主要来源是器具误差、方法误差和温度误差。

按照通用卡尺检定规程国家标准JJG-2002中规定，在检验卡尺外测量面示值时，是将专用量块的长边平放于两外测量爪测量面之间，移动尺框，使卡尺外测量面和量块工作面相接触，并能正常滑动。

也就是说，测量操作过程应按测量力为零来理解。

卡尺在测量示值时，为了保证接触可靠，有人误认为用卡尺把量块夹得紧一些，测量示值就准确了，这种看法非常错误，不符合国家标准。

由于游标卡尺没有定力机构，测量力是靠手的力量来把握测量力的大小。

测量力是不稳定的，它会在测量和调零时发生变化。

虽然在检定和使用卡尺时，测量力可以保证接触可靠，但常常由于测量力的影响而产生较大的误差，而这个问题又往往被忽略。

用量块检定游标卡尺示值时，由于游标卡尺测量面与量块测量面相接触，测量力过大会导致卡尺弹性变形与磨损。

过大的推力还可能使尺框产生倾斜而影响示值误差的测量。

热别是测量力的变动，将使测量结果发生随机变动。

根据游标卡尺国家标准GB/T21389-2008中规定：0-300mm卡尺移动力为3-8N，也就是说要产生这样大的摩擦力，此时尺框中弹簧已经有很大压力了。

在一般情况下，只要推力不过大，足可以保证卡尺尺框与尺身导向面良好接触，而且不产生倾斜。

另一方面，在检定卡尺示值时，需要用大于移动力推力，使卡尺量爪测量面与量块量测量面接触，这时量块与卡尺量爪量面接触的测量力（即超过移动力的推力）将使卡尺产生弹性变形。

高精度物理实验中的位置测量与校准技巧在高精度物理实验中，位置测量和校准技巧起着至关重要的作用。

准确测量和精确校准物体的位置可以保证实验结果的准确性和可重复性，使得科学研究能够更深入地了解自然规律。

本文将探讨在高精度物理实验中常用的位置测量与校准技巧，希望为读者提供一些实用的指导和思路。

首先，我们来讨论一下位置测量的技巧。

在物理实验中，常用的测量仪器包括游标卡尺、光学仪器、激光干涉仪等。

在使用这些测量仪器时，我们需要注意以下几点。

首先是选择合适的测量仪器。

不同的实验需要测量不同的物体尺寸范围，因此需要选择相应尺度的测量仪器。

对于微小物体的测量，可以选用高精度的显微镜加上游标卡尺，以提高测量精度。

其次是保持测量仪器的稳定。

在进行测量时，需尽量避免仪器晃动或发生振动，否则会引入额外的误差。

可以通过使用防震设备、固定器件等方式来提高测量的稳定性。

另外，要注意测量仪器的精确刻度。

在使用游标卡尺等刻度较大的仪器时，可以借助显微镜进行更精确的读数。

而在进行更高精度测量时，可以使用激光干涉仪等精密光学仪器，以提高测量的准确性。

除了位置测量，高精度物理实验中的校准也是非常重要的。

校准是为了确保测量仪器的准确性，以保证实验数据的可靠。

在校准时，主要考虑以下几个方面。

首先是选择合适的参考标准。

校准时需要使用已知准确数值的标准物体作为参照，以进行对比和调整。

对于长度测量，可以选择国家标准物体作为参考，而对于光学仪器的校准，可以使用已知波长的激光光源作为参考。

其次是减小系统误差。

实验中的测量仪器存在着固有的系统误差，因此需要对仪器进行校准来减小这些误差。

校准时可以通过比较测量结果与已知标准值的差异，并进行相应的调整，以使测量结果更加准确。

此外，还需要进行周期性的校准。

随着时间的推移，测量仪器的精度可能会发生变化。

因此，定期进行校准是必要的，在实验进行之前和之后进行校准，可以保证实验数据的一致性和可比性。

最后，还需要注意数据处理与分析。

机床精度测量及测量方法一、引言机床精度测量是机床制造和维护过程中的重要环节。

机床精度直接影响到加工零件的质量和生产效率。

因此，准确测量机床精度是确保机床性能和加工质量的关键。

二、机床精度测量的重要性机床精度是指机床在运行过程中所达到的加工精度，包括位置精度、重复精度、直线度、平行度、垂直度等。

机床精度测量的目的是为了评估机床的加工能力，及时发现和解决机床存在的问题，提高加工质量和生产效率。

三、机床精度测量的方法1. 直线度测量：直线度是指机床导轨面与某一参考直线之间的偏离程度。

直线度测量常用的方法有光学法、激光干涉法和电子触发法等。

其中，光学法是最常用的方法，通过光学仪器测量导轨面的直线度，并与参考直线进行比较，得出直线度的偏差值。

2. 平行度测量：平行度是指机床导轨面与参考平面之间的偏离程度。

平行度测量常用的方法有平行仪测量法、光学法和激光干涉法等。

其中，平行仪测量法是最常用的方法，通过平行仪测量导轨面与参考平面之间的平行度，并与参考平面进行比较，得出平行度的偏差值。

3. 垂直度测量：垂直度是指机床导轨面与参考垂直面之间的偏离程度。

垂直度测量常用的方法有水平仪测量法、光学法和激光干涉法等。

其中，水平仪测量法是最常用的方法，通过水平仪测量导轨面与参考垂直面之间的垂直度，并与参考垂直面进行比较，得出垂直度的偏差值。

4. 位置精度测量：位置精度是指机床在加工过程中所达到的位置精度。

位置精度测量常用的方法有坐标测量法、激光干涉法和编码器测量法等。

其中，坐标测量法是最常用的方法，通过测量工件在机床上的位置，并与设计位置进行比较，得出位置精度的偏差值。

5. 重复精度测量：重复精度是指机床在多次加工同一工件时，各次加工结果之间的偏离程度。

重复精度测量常用的方法有编码器测量法和激光干涉法等。

其中，编码器测量法是最常用的方法，通过测量工件在多次加工过程中的位置，并与设计位置进行比较，得出重复精度的偏差值。

四、机床精度测量的注意事项1. 在进行机床精度测量之前，需要对测量仪器进行校准和检验，确保测量结果的准确性和可靠性。

成形加工机械中的精度检测与优化技术在成形加工机械中，精度检测和优化技术是关键的环节，它们能够确保产品的质量和精度符合设计要求。

本文将详细介绍成形加工机械中的精度检测与优化技术，包括其原理、方法和实际应用。

一、精度检测技术精度检测是指通过测量和评估实际加工件与设计要求之间的差异，来判断机械加工的准确性和工艺的合理性。

在成形加工机械中，精度检测通常包括以下几个方面：1. 尺寸精度检测尺寸精度是指产品尺寸与设计要求之间的偏差程度。

常用的尺寸精度检测方法包括测量、比对和统计分析等。

通过使用精密测量仪器，如千分尺、卡钳和三坐标测量机等，可以精确地测量加工件的尺寸，并与设计要求进行对比分析，从而评估加工质量。

2. 形状精度检测形状精度是指产品外形与设计要求之间的差异程度。

对于复杂形状的加工件，常常需要使用光学投影仪、高精度测量仪器或三坐标测量机等设备，来检测其形状精度。

通过比对实际形状与设计要求之间的差异，可以得出加工质量的评估结果。

3. 位置精度检测位置精度是指产品各部分之间的相对位置和位置尺寸的准确性。

常用的位置精度检测方法包括测量和比对等。

通过使用高精度测量仪器，如三坐标测量机和平行度测量仪等，可以准确测量加工件的位置精度，并与设计要求进行对比分析，以评估加工质量。

4. 表面粗糙度检测表面粗糙度是指产品表面形态与设计要求之间的偏差程度。

常用的表面粗糙度检测方法包括触针式仪器、光学仪器和三坐标测量机等。

通过对加工件表面进行测量和分析，可以评估其表面质量，并与设计要求进行比较，以判断加工质量的优劣。

二、精度优化技术精度优化是指通过改进加工工艺、优化设备参数等方法，提高成形加工机械的加工精度和生产效率。

以下是几种常见的精度优化技术：1. 工艺改进通过优化切削参数、选择合适的切削工具和切削液等，可以改善加工件的尺寸精度和表面粗糙度。

此外，还可以采用合适的加工顺序、刀具路径和切削策略等，提高加工件的形状精度和位置精度。

检验测绘仪器精度的实用方法介绍证实测绘仪器的精度是确保测绘工作质量的重要环节。

本文将介绍几种实用的方法，帮助测绘工作者有效地检验测绘仪器的精度。

方法一：对比观测法对比观测法是最常用的一种方法，它通过与已知标准值进行对比，判断仪器的精度。

例如，我们可以通过在已知位置上同时使用多台测量仪器进行测量，并对比其测得的数值是否相符。

如果多台仪器测得的数值相近，并且与已知标准值相符，那么可以确定这些仪器的精度是可靠的。

然而，需要注意的是，对比观测法仅适用于已经有精确标准值的情况下。

方法二：回代验算法回代验算法是使用数学方法检验测绘仪器精度的一种有效方式。

首先，我们测量一个点的坐标，并将其作为已知值。

然后，将仪器的度盘角度设置为0，将仪器的距离读数归零。

之后，在不移动仪器的情况下，我们可以利用仪器测量其他点的坐标。

最后，通过回代验算算法，将这些坐标带入数据处理软件，计算各点的坐标值。

如果计算得出的坐标值与实际测量结果相符，那么可以确定测绘仪器的精度是可靠的。

方法三：重复观测法重复观测法是一种通过多次观测同一个点来检验测绘仪器精度的方法。

在测绘工作中，我们可以选择一个固定点，并多次使用测绘仪器进行观测。

然后，将多次观测得到的数值进行比对，如果这些数值相差不大，那么可以认定测绘仪器的精度是可靠的。

需要注意的是，重复观测法在使用过程中要注意控制环境因素对观测结果的影响，如避免太阳辐射、温度变化等。

方法四：内部一致性检验法内部一致性检验法是通过测绘仪器自身的观测进行检验的一种方法。

在进行内部一致性检验时，我们可以使用仪器进行自闭环观测，即从一点出发，经过一系列观测，返回初始点。

如果自闭环观测的结果与初始点相符，那么可以确定测绘仪器的内部一致性是可靠的。

此外，我们还可以进行环闭合差检验，即对闭合图形进行测量并计算闭合差。

如果闭合差在一定范围内可以接受，那么可以认定测绘仪器的精度是可靠的。

综上所述，正确的检验测绘仪器精度对保证测绘工作的质量至关重要。

位置精度的检验原理和方法
位置精度的检验原理和方法主要有以下几种：
1. 实地检测法：在实际场地进行实地测量，包括使用全球卫星定位系统（GPS）或其他测量仪器进行测量。

通过比较实测结果与目标位置来检验位置精度。

2. 控制点法：在目标位置设置一定数量的控制点，然后使用测量仪器进行测量。

通过计算控制点与目标位置之间的偏差来评估位置精度。

3. 统计方法：通过统计多次测量的结果，计算位置偏差的平均值和标准差来评估位置精度。

常用的统计方法包括均方根误差（RMSE）和标准差。

4. 模拟方法：使用仿真软件或模型来模拟目标位置，并将实际测量数据与模拟结果进行对比。

通过比较实际测量值与模拟值之间的差距来评估位置精度。

5. 引用法：参考已知位置精度较高的对象，如地理参考系统（GIS）数据、地图数据、卫星测量数据等，将其作为参考对象进行对比以评估位置精度。

需要注意的是，不同的测量方法和原理适用于不同的场景和要求，选择适合的方法进行位置精度检验是十分重要的。

使用GPS进行测量定位与精度评定的基本操作步骤GPS（全球定位系统）是一种用于测量和定位的技术，广泛应用于地理勘测、导航、气象预报等领域。

在现代社会中，我们常常使用GPS来帮助我们找到位置或者测量距离。

然而，要想正确地使用GPS进行测量和定位，并评估其精度，我们需要掌握一些基本操作步骤。

首先，要使用GPS进行测量和定位，我们首先需要选择合适的GPS接收器。

不同的GPS接收器具有不同的功能和性能，我们应该根据实际需要选择适合的型号。

当选择完接收器后，我们需要确保其处于良好的工作状态，如电量充足、天线完好等。

接下来，我们需要找到一个开阔的场地，远离高大建筑物或树木等阻碍物。

这是因为GPS接收器接收的是卫星信号，如果有太多的阻碍物，信号会受到干扰，从而影响测量和定位的准确性。

一旦我们选择了合适的GPS接收器并找到了适当的场地，我们就可以进行测量和定位了。

首先，我们需要将GPS接收器打开，并等待一段时间以使其接收到足够的卫星信号。

在这个过程中，我们需要保持接收器稳定，避免频繁移动或震动。

接着，我们需要在GPS接收器上设置相应的参数。

通常，我们需要设置测量的模式，如点测量或航测量。

此外，我们还可以选择是否启用差分GPS（DGPS）功能，以提高测量的精度。

差分GPS利用参考站的数据来校正卫星信号的误差，从而提高定位的准确性。

在设置了相关参数后，我们可以开始进行实际的测量和定位了。

这时，我们需要移动GPS接收器，以便它可以接收到不同的卫星信号，并记录下相应的位置数据。

在移动时，我们需要尽量保持接收器的稳定，避免快速变动或震动，以免影响测量的准确性。

在测量过程中，我们可以使用GPS接收器提供的各种功能来辅助我们的工作。

例如，一些GPS接收器可以提供高程测量的功能，帮助我们计算地表的高度。

此外，一些接收器还可以记录下路径数据，方便我们进行轨迹分析和后期处理。

当我们完成了测量和定位后，我们需要对数据进行处理和分析，以评估其精度。

位置精度的检验原理
位置精度的检验原理是通过比较实际测量的位置数据和已知位置数据（例如地理坐标、基准点等）之间的差异来评估测量设备或系统的位置精度。

主要有以下几种检验原理：
1. 绝对误差检验：根据已知位置数据，计算实际测量位置与已知位置之间的差值，并判断是否在可接受的误差范围内。

2. 相对误差检验：根据多个已知位置数据，计算实际测量位置之间的相对差值，并判断是否在可接受的误差范围内。

3. 误差概率检验：基于统计学方法，根据一系列实际测量位置数据和已知位置数据，计算测量误差的概率分布，并判断是否满足特定的位置精度要求。

4. 灵敏度检验：通过对测量设备的参数或环境条件进行微小调整，观察其对位置测量结果的影响，以评估测量设备对于位置精度的敏感性。

这些检验原理可以单独或结合使用，通过对位置数据的比较和分析，对测量设备的位置精度进行评估和验证。

Tests for Linear Axes up to 2000mm行程小于2000mm的线性轴线检验在行程小于2000mm的线性轴线上，每米至少选择5个目标位置，并且在全程上至少也有5个目标位置。

应按照标准检验循环在所有目标位置上进行测量。

每个目标位置在每个方向上应测量5次。

选择改变方向的位置时应考虑机床的正常运行（达到规定的进给速度）。

Tests for Linear Axes exceeding 2000mm 行程大于2000mm的线性轴线检验在轴线行程大于2000mm时，整个轴线测量行程都应被检测到，通过在每个方向对目标位置进行一次单向趋近，平均间隔长度P取值250mm。

在测量传感器包含多段量程的情况下，必须选择附加的目标位置来确保每段量程至少有一个目标位置。

Tests for Rotary Axes up to 360°行程小于360°的回转轴检验按照如下最少目标位置数进行检验，主要位置应包括在内：0°、90°、180°、270°。

每个目标位置在每个方向上测量5次。

- 测量行程≤90°，最少3个目标位置- 90° < 测量行程 ≤180°，最少5个目标位置- 测量行程 >180°，最少8个目标位置Tests for Rotary Axes Exceeding 360°行程大于360°的回转轴检验回转轴线行程超过360°至1800°（5R）时，在总测量行程上，可通过在每个方向对每转最少8个目标位置进行一次单向趋近检验。

Standard Test Cycle 标准检验循环方式Step Cycle 阶梯循环方式在检验中使用阶梯循环与使用标准检验循环所得到的结构可能不同。

在标准检验循环中，从相反方向趋近两端点目标位置的时间间隔长，而阶梯循环中从任一方向趋近每个目标位置的时间间隔短，但起点和终点目标位置的测量时间间隔较长。
