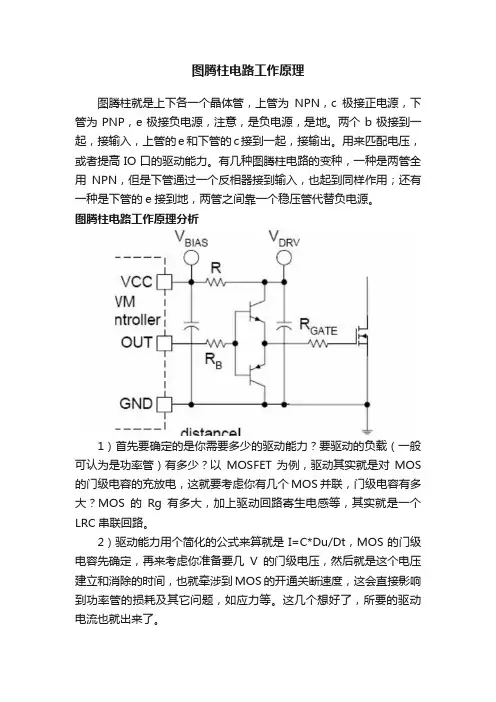

图腾柱电路工作原理图腾柱就是上下各一个晶体管,上管为NPN,c极接正电源,下管为PNP,e极接负电源,注意,是负电源,是地。
两个b极接到一起,接输入,上管的e和下管的c接到一起,接输出。
用来匹配电压,或者提高IO口的驱动能力。
有几种图腾柱电路的变种,一种是两管全用NPN,但是下管通过一个反相器接到输入,也起到同样作用;还有一种是下管的e接到地,两管之间靠一个稳压管代替负电源。
图腾柱电路工作原理分析1)首先要确定的是你需要多少的驱动能力?要驱动的负载(一般可认为是功率管)有多少?以MOSFET为例,驱动其实就是对MOS 的门级电容的充放电,这就要考虑你有几个MOS并联,门级电容有多大?MOS的Rg有多大,加上驱动回路寄生电感等,其实就是一个LRC串联回路。
2)驱动能力用个简化的公式来算就是I=C*Du/Dt,MOS的门级电容先确定,再来考虑你准备要几V的门级电压,然后就是这个电压建立和消除的时间,也就牵涉到MOS的开通关断速度,这会直接影响到功率管的损耗及其它问题,如应力等。
这几个想好了,所要的驱动电流也就出来了。
3)得到这个所要的驱动电流,再考虑上驱动回路的一堆寄生参数等,也就可以推出你图腾柱电路需提供多少驱动电流(注意这是个脉冲电流)。
4)这个时候再考虑的就是你PCB板layout的空间,位置,准备为这个电路花多少钱选器件,用MOS还是BJT,综合考虑,然后就想办法选器件吧,当然还要考虑IC的输出信号和你选的图腾柱器件(MOS或BJT)之间也是个回路,这会不会有问题?5)另外要考虑的是,这个图腾柱能不能彻底关掉,这就又要考虑N在上还是P在上,正开还是负开,比如选用PMOS做关断,关断时图腾柱输出会仍有一个等于Vgs电压的电压加在你的负载MOS上,如果这个电压高于你的负载MOS门槛的话,----这就意味着你没关掉,虽然你前面关掉了。
更痛苦的是,前面和后面的MOS门槛电压tolerance都会非常大,再考虑到温度系数。
图腾柱电路原理分析图腾柱电路是一种通信设备,用于实现数据的传输和处理。
它由一组逻辑门组成,可以通过控制输入信号的组合逻辑来实现不同的功能。
本文将从电路结构、工作原理和应用领域等多个方面对图腾柱电路进行分析。
首先,我们来看图腾柱电路的结构。
它由若干个逻辑门以及它们之间的电线连接组成。
逻辑门可以是与门、或门、非门等。
图腾柱电路通常使用的是优先级编码器和多路选择器这两种逻辑门。
优先级编码器用于编码多个输入信号,而多路选择器用于根据控制信号选择其中的一路输出信号。
逻辑门之间的连接可以通过导线或者互连连接。
图腾柱电路的工作原理是通过逻辑门的运算实现的。
当输入信号输入到逻辑门中时,逻辑门会根据输入信号的组合逻辑进行运算,并输出相应的结果。
例如,优先级编码器可以根据输入信号的优先级编码成二进制位输出,多路选择器可以根据控制信号选择其中的一路输出。
通过逻辑门的组合与运算,图腾柱电路可以实现不同的数据处理功能,如数据编码、解码、选择等。
图腾柱电路应用领域广泛。
首先,它常用于计算机系统中的控制单元。
控制单元是计算机系统中的一个重要组成部分,负责控制各种操作的进行。
图腾柱电路可以实现控制信号的编码和选择,使得计算机系统可以根据输入信号的不同进行不同的操作。
其次,图腾柱电路也常用于通信系统中的数据处理。
通信系统中的数据处理包括数据的压缩、编码、解码等操作,而图腾柱电路可以通过逻辑门的组合与运算实现这些功能。
此外,图腾柱电路还可以用于各种数字电子设备中,如数字电视、数字音频等。
总结起来,图腾柱电路是一种通过逻辑门的组合与运算实现数据传输和处理的电路。
它的结构主要由逻辑门和它们之间的连接组成,其工作原理是通过逻辑门的运算实现的。
图腾柱电路应用领域广泛,常用于计算机系统的控制单元、通信系统的数据处理以及各种数字电子设备中。
图腾柱驱动电路你了解多少
图腾柱驱动电路你了解多少
图腾柱输出(Totem Pole的音译)
图腾大多和生殖器有关,图腾柱驱动的原理是由阴阳2管做推挽(或者叫灌拉)运动,类似于床上运动故以得名....
图腾柱驱动电路,实际上是一个电流放大电路,一般用于驱动MOS管或IGBT管,提供足够的灌电流和拉电流。
好吧,别太水了
今天对手上两对对管进行了仿真测试,只是仿真而已,因为没有示波器嘛。
首先是2n2222 和2n2907 这对管跟8050和8550差不多,话说我买不到8050和8550
信号源输出60KHz,占空比0.45的信号通过限流电阻送到图腾的b极,那个10R电阻是抑制振铃的,仿真中可以去掉,但是实际中不行,因为走线电感会和结电容谐振。
那个快恢复二极管是用了结电容放电时短路10R电阻的,加速放电。
上升沿397ns 下降沿338ns
看起来不错,但是这对管电流不够。
那我们试试大功率的TIP41 TIP42,这对管子能过6A,非常变态的驱动。
仍然是图腾接法。
上升沿到了656ns,非常缓慢,下降沿399ns。
为什么会这样呢?这就涉及到hFE(DC Current Gain 直流电流增益)的问题了,TIP4142的hFE只有40-70,而2n2222却是75-300,差距出来了吧。
那怎么解决呢?我决定使用2级图腾,2n2222 2907负责放大,TIP4142负责推动。
哈哈,上升395ns,下降308ns,完美解决了!下降沿还是有点慢,想办法调调应该能降到100ns。
再谈图腾柱驱动电路之一、之二、之三汇总(注:根据davida的建议,觉得还是把这个三个帖子综合起来跟方便大家探讨。
)一、驱动电路之一由于本人最近接触才saber,仿真能力有限,本想仿真,但实在是由于有关saber的基础东西还很多不会呢,所以只能请教大家了1、问:(1)在下面电路中,VCC的选择和哪些因素有关系?VCC和后级的mos管的Vgs电压相等吗?(2) NPN、PNP管子的选取的依据?三极管的电流Ic要满足什么样的条件才能驱动后端的mos?在下帖/bbs/2169.html15楼 胡庄主 曾提到“1)首先要确定的是你需要多少的驱动能力?要驱动的负载(一般可认为是功率管)有多少?以MOSFET为例,驱动其实就是对MOS的门级电容的充放电,这就要考虑你有几个MOS并联,门级电容有多大?MOS的Rg 有多大,加上驱动回路寄生电感等,其实就是一个LRC串联回路。
2)驱动能力用个简化的公式来算就是I=C*Du/Dt,MOS的门级电容先确定,再来考虑你准备要几V的门级电压,然后就是这个电压建立和消除的时间,也就牵涉到MOS的开通关断速度,这会直接影响到功率管的损耗及其它问题,如应力等。
这几个想好了,所要的驱动电流也就出来了。
3)得到这个所要的驱动电流,再考虑上驱动回路的一堆寄生参数等,也就可以推出你图腾柱电路需提供多少驱动电流(注意这是个脉冲电流)。
”针对上边的内容我有些疑问:1、MOS属于单级型电压驱动器件,是栅极电压来控制漏极电流的,如果从表面理解的话,是不是只要保证栅极的电压达到Vgs就可以?和电流没有关系??2、MOS管的门极电容是怎么确定的?是下图这些参数吗?二、驱动电路之二问:1、图中的C18的作用?二极管D是否有必要加?要加的话,起作用?2、R15、R16加与不加?R15、R16在一般电路中,是并接在mos的GS端,起消除Cgs累计电荷的作用,防止mos处于开始处于导通或者状态不明确的情况。
图腾柱无桥PFC的同步整流优化控制图腾柱无桥PFC是一种应用于交流至直流转换的电源电路。
它可以通过对输入电源进行整流和滤波,实现对直流负载的稳定供电。
为了提高其性能和效率,同步整流优化控制是一种常用的技术手段。
一、图腾柱无桥PFC的工作原理图腾柱无桥PFC(Power factor correction)的工作原理基于功率半桥拓扑。
它包括两个并联的开关管,一个为主开关管,另一个为主和辅助开关管。
整个电路可以分为四个时期进行分析:换挡、充电、放电和关断。
在换挡时期,主开关管关闭,辅助开关管导通,此时电感储能。
在充电时期,主开关管导通,辅助开关管关闭,电感释放能量并加上电容储能。
在放电时期,主开关管关闭,辅助开关管导通,电容通过二极管向负载放电。
在关断时期,主开关管关闭,辅助开关管导通,负载通过二极管继续供电。
二、同步整流的优化控制同步整流优化控制是对图腾柱无桥PFC进行改进的一种技术手段。
它利用同步整流器替代二极管,实现对电流的精确控制,从而改善功率因数和效率。
同步整流器通过与主开关管控制信号同步,实现与输入电压的同步开关。
在充电时期,同步整流器导通,通过减小导通电阻,使电感放电功率减小,从而提高系统效率;在放电时期,同步整流器关闭,避免产生额外的功率损耗。
通过这种方式,同步整流优化控制在减小功率损耗的同时,提高了整个系统的性能。
三、优化控制策略为了进一步优化图腾柱无桥PFC的性能,可以采用适当的控制策略。
常见的控制策略包括模式转换、频率调制和电流控制。
模式转换控制可以根据输入电压水平和负载变化情况,实时地选择运行模式,以达到最佳的能量传输效果。
频率调制控制可以通过调整开关频率,使整个系统在不同工况下的效率得到最大化。
电流控制是同步整流优化控制中的重要环节。
通过精确测量电流,并与参考电流进行比较,可以实现对开关管的精确控制。
常用的电流控制方式有电流曲线控制、电流负反馈控制等。
四、优化控制的应用和前景图腾柱无桥PFC的同步整流优化控制在许多领域都有广泛的应用。
桂美版五年级美术下册《11 图腾柱》说课稿一. 教材分析《11 图腾柱》是桂美版五年级美术下册的一课。
本课的主要内容是让学生了解图腾柱的概念、历史和艺术特点,以及创作图腾柱的方法。
教材通过详细的步骤解析、图片示例和评价标准,引导学生学习图腾柱的制作,培养学生的美术素养和创新能力。
二. 学情分析五年级的学生已经具备了一定的美术基础,对绘画和手工制作有一定的了解。
然而,对于图腾柱这一概念,他们可能较为陌生。
因此,在教学过程中,我需要通过图片、讲解等方式,让学生了解图腾柱的相关知识,并引导他们运用已有的美术技巧,创作出具有个性和创意的图腾柱作品。
三. 说教学目标1.知识与技能:了解图腾柱的概念、历史和艺术特点,学会制作图腾柱的方法和技巧。
2.过程与方法:通过观察、分析、实践等环节,培养学生的审美能力、创新能力和动手能力。
3.情感、态度和价值观:激发学生对美术的兴趣,培养学生热爱生活、关注文化传承的价值观。
四. 说教学重难点1.重点:图腾柱的制作方法和技巧。
2.难点:如何创作出具有个性和创意的图腾柱作品。
五. 说教学方法与手段1.讲授法:通过讲解,让学生了解图腾柱的概念、历史和艺术特点。
2.示范法:展示制作图腾柱的步骤和技巧,引导学生动手实践。
3.讨论法:学生交流讨论,分享制作心得和创意灵感。
4.评价法:采用自评、互评和他评的方式,对学生的作品进行评价,提高学生的审美能力。
六. 说教学过程1.导入:以图片和讲解的方式,让学生了解图腾柱的概念、历史和艺术特点,激发学生的兴趣。
2.示范:展示制作图腾柱的步骤和技巧,引导学生动手实践。
3.实践:学生分组合作,制作图腾柱作品。
在这个过程中,教师巡回指导,解答学生的疑问,鼓励学生发挥创意。
4.交流与分享:学生展示自己的作品,分享制作心得和创意灵感。
5.评价:采用自评、互评和他评的方式,对学生的作品进行评价,提高学生的审美能力。
七. 说板书设计板书设计简洁明了,主要包括图腾柱的概念、历史、艺术特点和制作方法。
图腾柱电路解析整理电路的发展离不开电子元器件的不断创新与进步,图腾柱电路就是其中的一种经典电路。
它由多个图腾柱组成,每个图腾柱上有若干输入和输出线,通过对输入的时钟信号和控制信号进行编码处理,实现复杂的逻辑功能。
本文将对图腾柱电路的结构和原理进行解析整理。
一、图腾柱电路的结构图腾柱电路是由多个图腾柱组成,每个图腾柱包含若干输入和输出线。
一般情况下,图腾柱由多个可编程逻辑阵列(PAL)构成。
每个PAL内部包含与非门和或非门,能够实现复杂逻辑功能。
图腾柱电路的结构灵活,可以根据需要组合不同数量的图腾柱以实现所需的功能。
二、图腾柱电路的原理1. 输入线和输出线每个图腾柱上都有若干个输入线和输出线。
输入线用于接收外部信号,输出线用于输出计算结果。
输入线和输出线的数量取决于电路的复杂度和功能需求。
2. 输入和输出的编码图腾柱电路中,输入信号需要经过编码处理后才能用于计算。
常见的编码方式有二进制编码和格雷码编码。
通过编码,可以实现输入信号的灵活控制和处理。
3. 时钟信号时钟信号是图腾柱电路中非常重要的一个参数,它决定了电路的运行速度和同步性。
时钟信号可以是固定频率的方波信号,也可以是根据实际需求进行调整的可变频率信号。
4. 控制信号控制信号用于控制图腾柱之间的数据流动和计算顺序。
通过合理设置控制信号,可以实现复杂的逻辑运算和判断。
三、图腾柱电路的应用图腾柱电路作为一种经典的电路结构,广泛应用于数字电路、计算机系统和通信系统中。
它具有灵活性强、可扩展性好、功能强大的特点。
以下是图腾柱电路的几个典型应用场景。
1. 数据处理图腾柱电路可以广泛应用于数据处理系统中,如数据编码、解码、压缩等。
它可以通过编码处理,将原始数据进行转换和优化,提高数据处理效率和可靠性。
2. 逻辑运算图腾柱电路可以实现逻辑运算,如与门、或门、非门等。
通过组合不同的图腾柱电路,可以实现复杂的逻辑功能,如加法器、减法器等。
3. 控制系统图腾柱电路可以应用于控制系统中,实现对系统的监控、控制和调节。
再谈图腾柱驱动电路之一、之二、之三汇总(注:根据davida的建议,觉得还是把这个三个帖子综合起来跟方便大家探讨。
)一、驱动电路之一由于本人最近接触才saber,仿真能力有限,本想仿真,但实在是由于有关saber的基础东西还很多不会呢,所以只能请教大家了1、问:(1)在下面电路中,VCC的选择和哪些因素有关系?VCC和后级的mos管的Vgs电压相等吗?(2) NPN、PNP管子的选取的依据?三极管的电流Ic要满足什么样的条件才能驱动后端的mos?在下帖/bbs/2169.html15楼胡庄主曾提到“1)首先要确定的是你需要多少的驱动能力?要驱动的负载(一般可认为是功率管)有多少?以MOSFET为例,驱动其实就是对MOS的门级电容的充放电,这就要考虑你有几个MOS并联,门级电容有多大?MOS的Rg 有多大,加上驱动回路寄生电感等,其实就是一个LRC串联回路。
2)驱动能力用个简化的公式来算就是I=C*Du/Dt,MOS的门级电容先确定,再来考虑你准备要几V的门级电压,然后就是这个电压建立和消除的时间,也就牵涉到MOS的开通关断速度,这会直接影响到功率管的损耗及其它问题,如应力等。
这几个想好了,所要的驱动电流也就出来了。
3)得到这个所要的驱动电流,再考虑上驱动回路的一堆寄生参数等,也就可以推出你图腾柱电路需提供多少驱动电流(注意这是个脉冲电流)。
”针对上边的内容我有些疑问:1、MOS属于单级型电压驱动器件,是栅极电压来控制漏极电流的,如果从表面理解的话,是不是只要保证栅极的电压达到Vgs就可以?和电流没有关系??2、MOS管的门极电容是怎么确定的?是下图这些参数吗?二、驱动电路之二问:1、图中的C18的作用?二极管D是否有必要加?要加的话,起作用?2、R15、R16加与不加?R15、R16在一般电路中,是并接在mos的GS端,起消除Cgs累计电荷的作用,防止mos处于开始处于导通或者状态不明确的情况。
世界上“最危险”的柱子,被称为图腾柱,你知道在哪吗?
娱乐街拍者 2019-03-20 20:01
世界上“最危险”的柱子,被称为图腾柱,你知道在哪吗?世界上有一种自然奇观被称为图腾柱,惊人的石柱也被称为海堆栈,据有些地质学家考察过这根石柱已经站立了近100年,而随着时间的流逝,它们最终会因为海水的吞噬而崩塌。
这也是世界上最危险的图腾柱,曾有国外攀岩爱好者前去攀爬,发生了意外但是仍有人去挑战。
这根直径只有4米高却高达65米的图腾柱,被许多的登山者视为挑战极限的目标,而这根图腾柱也极有可能是因为曾经彻底改变了登山者保罗的生活而闻名于世,保罗是一位英国著名的登山运动员,1998年他正在攀图腾柱的时候一块巨大的落石砸中了他的头部,他在空中整整悬吊了八小时以后才被救起,从此他失去了语言和记忆,右半边身子完全瘫痪,但18年后保罗终于实现了当年的梦想,成功的征服了这根改变他生活的图腾柱。
在这18年里保罗除了积极配合回复治疗,还出了3本关于图腾柱和自己受伤恢复的经验书,而最值得我们钦佩的是,在这期间他骑着横卧的三轮车,走进西藏知道珠穆朗玛峰大营,然后一直骑到了尼泊尔,即使是一个身体健康的人,都不一定能完成这样的事情,但在天生爱挑战的保罗来看,这只是他生活的一部分,而曾经带给保罗灾难性的脑损伤的图腾柱,也被他视为一个珍贵的礼物。
这根危险的图腾组位于澳大利亚唯一的岛州,塔斯玛尼亚的斯曼半岛,现已被列为国家公园。
自然保护区世界自然遗产。
在这里最佳的旅行方式就是自驾游或者徒步。
满眼的自然风光。
海岸线都是毫无修饰的。
图腾柱型驱动增强电路
如图所示即为图腾柱型驱动增
强电路。
图腾柱型驱动电路的作用在
于:提升电流提供能力,迅速完成
对于门极电荷的充电过程,而并不
是提供一个门极电压。
所以电容C1
的电压稳态时只会到达V1,因为如
果高于V1的话,Q1的工作状态就是
变化,BE之间没有压降的话Q1就截
止了;同理,当Q2工作时,存在一
个CE导通之后,电压被迅速拉低,
但是由于Q2的工作状态要保持Q2
的BE之间必须有0.7V的压降,所
以等C1的电压到达0.7V以后Q2截止,所以C1的电压范围是0.7V(略低于)-4.3V(略低于)之间。
所以,图腾柱提升驱动能力的关键不是在于多增加级数,例如在同一个电源下面采用多级图腾柱串联,这样做是不能够提高驱动能力的,能做的只是将功率分散开,平分了电流I,用以驱动更大的IGBT或者mos管;要增加驱动能力,关键在于增加供电电源数量,多个电源供电之后电流增大,相当于提高了VDD的电压。
分析:
MOS管/IGBT等驱动的原理就是给内部
的电容充电,等效为C1
充电过程:当V1为高电平时,Q1导通;
Q2关断;等效电容C1由V1充电(稳态
C1电压和VDD关系不大),当C1电压高
于开关器件阀值时,开关器件导通,一
般IGBT阀值在2V左右。
此时C1充电至(V1-0.7V)(去除Q1一
个二极管压降)。
此处为什么C1的稳态
电压不会VDD呢?原因在于Q1的导通
状态需要位置,则Vbe之间必须有压降,
如果C1的电压超过(V1-0.7V)那么Q1
立刻截止,所以
放电过程:当V1为低电平时,Q1关断;Q2由于C1充电至(V1-0.7V),处于高电平,此时V1拉低之后,Q2被导通,C1放电,但是由于Q2要导通的前提是C1-V1>0.7V,所以C1>0.7V时
Q2可以导通,当C1<0.7V时,Q2截止,放电停止
这一步的主要作用是给C1形成一个放电回路,快速释放C1的电荷,防止开关器件的导通电容C1无法放电而一直存在,处于高电平状态,开关器件的工作状态不明确。
