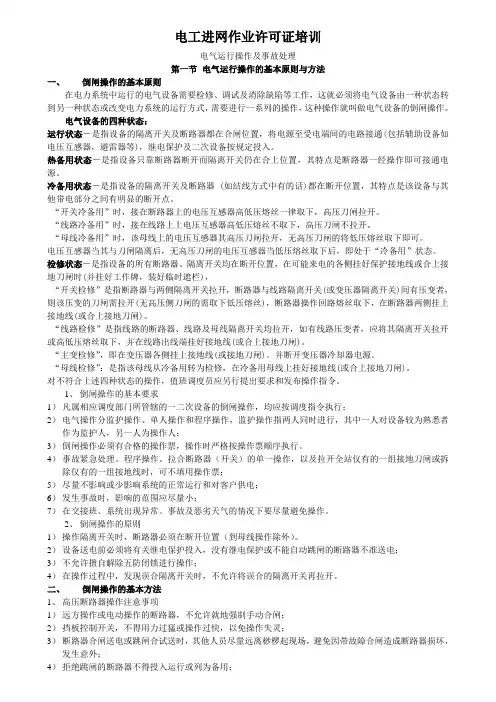

电工进网作业许可证培训电气运行操作及事故处理第一节电气运行操作的基本原则与方法一、倒闸操作的基本原则在电力系统中运行的电气设备需要检修、调试及消除缺陷等工作，这就必须将电气设备由一种状态转到另一种状态或改变电力系统的运行方式，需要进行一系列的操作，这种操作就叫做电气设备的倒闸操作。

电气设备的四种状态：运行状态－是指设备的隔离开关及断路器都在合闸位置，将电源至受电端间的电路接通(包括辅助设备如电压互感器，避雷器等)，继电保护及二次设备按规定投入。

热备用状态－是指设备只靠断路器断开而隔离开关仍在合上位置，其特点是断路器一经操作即可接通电源。

冷备用状态－是指设备的隔离开关及断路器 (如结线方式中有的话)都在断开位置，其特点是该设备与其他带电部分之间有明显的断开点。

“开关冷备用”时，接在断路器上的电压互感器高低压熔丝一律取下，高压刀闸拉开。

“线路冷备用”时，接在线路上上电压互感器高低压熔丝不取下，高压刀闸不拉开。

“母线冷备用”时，该母线上的电压互感器其高压刀闸拉开，无高压刀闸的将低压熔丝取下即可。

电压互感器当其与刀闸隔离后，无高压刀闸的电压互感器当低压熔丝取下后，即处于“冷备用”状态。

检修状态－是指设备的所有断路器、隔离开关均在断开位置，在可能来电的各侧挂好保护接地线或合上接地刀闸时(并挂好工作牌，装好临时遮栏)，“开关检修”是指断路器与两侧隔离开关拉开，断路器与线路隔离开关(或变压器隔离开关)间有压变者，则该压变的刀闸需拉开(无高压侧刀闸的需取下低压熔丝)，断路器操作回路熔丝取下，在断路器两侧挂上接地线(或合上接地刀闸)。

“线路检修”是指线路的断路器、线路及母线隔离开关均拉开，如有线路压变者，应将其隔离开关拉开或高低压熔丝取下，并在线路出线端挂好接地线(或合上接地刀闸)。

“主变检修”，即在变压器各侧挂上接地线(或接地刀闸)。

并断开变压器冷却器电源。

“母线检修”：是指该母线从冷备用转为检修，在冷备用母线上挂好接地线(或合上接地刀闸)。

电工进网作业许可培训考试模拟题-高压电工进网作业许可培训考试模拟题（第一套）一、单项选择题（每题的备选项中，只有一项最符合题意；每题1分，不选或错选为0分；总计40分）1、当两个异性带电物体互相靠近时，它们之间就会（ A ）。

A、互相吸引B、互相排斥C、无作用力D、不能确定2、通过电磁感应现象可以知道，当导体的切割速度和磁场的磁感应强度一定时，导线的切割长度越短，则导体中的感应电动势( A )。

A、越小B、不变C、越大D、不确定3、以煤、石油、天然气等作为燃料，燃料燃烧时的化学能转换为热能，然后借助汽轮机等热力机械将热能变为机械能，并由汽轮机带动发电机将机械能变为电能，这种发电厂称（ B ）。

A、风力电站B、火力发电厂C、水力发电厂D、核能发电厂4、消弧线圈实际是一个铁芯线圈，其（ A ）很小，电抗很大。

A、电阻B、电压C、电抗D、电容5、在中性点直接接地的电力系统中，发生单相接地故障时，非故障相对地电压 ( A )。

A、不变B、升高C、降低D、消失6、为了更好地保证用户供电，通常根据用户的重要程度和对供电可靠性的要求，将电力负荷共可分为( A) 类。

A、三B、四C、五D、六7、中压配电网一般指（A ）、10kV、6kV、3kV电压等级的配电网。

A、20kVB、110kVC、480VD、35kV8、在一类负荷的供电要求中，允许中断供电时间为（ A ）的系统可选用蓄电池不间断供电装置等。

A、毫秒级B、秒级C、分级D、小时级9、当负荷较大，而且有很多重要负荷的用户，通常采用（ B ）的总降压变电所的电气主接线。

A、双电源进线单台变压器B、双电源进线两台变压器C、单电源进线两台变压器D、单电源进线单台变压器10、电能质量包括( B )、频率和波形的质量。

A、电流B、电压C、电阻D、功率11、在并联运行的同一电力系统中，不论装机容量的大小、任一瞬间的（ A）在全系统都是一致的。

A、频率B、电压C、电流D、波形12、变电所电气主接线采用（B ），在母线故障或检修时，配电所将全所停电。

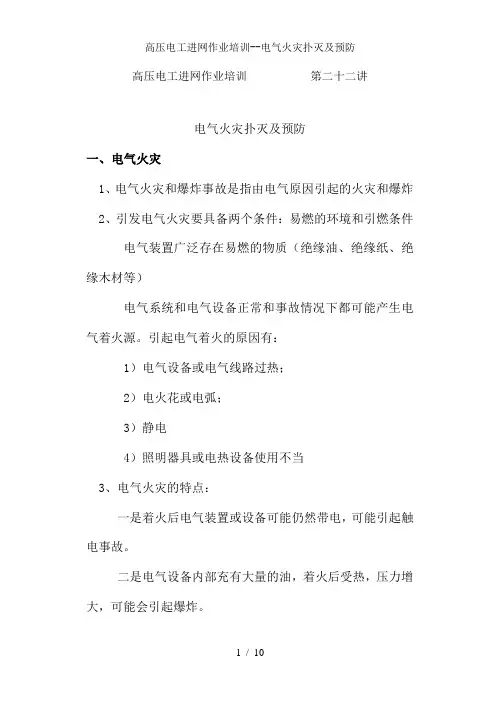

高压电工进网作业培训第二十二讲电气火灾扑灭及预防一、电气火灾1、电气火灾和爆炸事故是指由电气原因引起的火灾和爆炸2、引发电气火灾要具备两个条件：易燃的环境和引燃条件电气装置广泛存在易燃的物质（绝缘油、绝缘纸、绝缘木材等）电气系统和电气设备正常和事故情况下都可能产生电气着火源。

引起电气着火的原因有：1）电气设备或电气线路过热；2）电火花或电弧；3）静电4）照明器具或电热设备使用不当3、电气火灾的特点：一是着火后电气装置或设备可能仍然带电，可能引起触电事故。

二是电气设备内部充有大量的油，着火后受热，压力增大，可能会引起爆炸。

二、电气火灾扑救（一）断电灭火1、当电气装置或设备发生火灾或引燃附近可燃物时，首先要切断电源。

1）室外高压线路或杆上配电变压器起火时，应立即及供电公司联系断开电源。

2）室内电气装置或设备发生火灾时尽快断开开关切断电源。

2、断电灭火注意事项：1）断电时，应按规程所规定的程序进行操作，严防带负荷拉隔离开关，操作时应戴绝缘手套、穿绝缘靴，并使用相应等级的绝缘工具。

2）紧急切断电源时，切断地点选择适当，防止切断电源后影响扑救工作的进行。

3）夜间发生火灾，切断电源时，应考虑临时照明以利扑救。

4）需要电力部门切断电源时，应迅速用电话联系。

（二）带电灭火1、带电灭火一般限在10KV及以下电气设备上进行。

2、带电灭火重要的一条是正确选用灭火器材。

3、带电灭火时，为防止发生人身触电事故，必须注意以下几点：1）扑救人员及所使用的灭火器材及带电部分必须保持足够的距离，并带绝缘手套。

2）不准使用导电灭火剂（如泡沫灭火剂、喷射水流）对有电设备进行灭火。

3）使用水枪带电灭火时，扑救人员应穿绝缘靴、戴绝缘手套并将水枪金属喷嘴接地。

4）在灭火中若电气设备发生故障，如电线断落在地形成跨步电压，扑救人员必须穿绝缘靴。

5）扑救架空线路的火灾时时，人体及带电导线间的仰角不应大于450，并站在线路外侧。

（三）充油设备火灾扑救1）充油设备容器外部着火时，可用二氧化碳、“1211”、干粉、四氯化碳等灭火剂带电灭火。

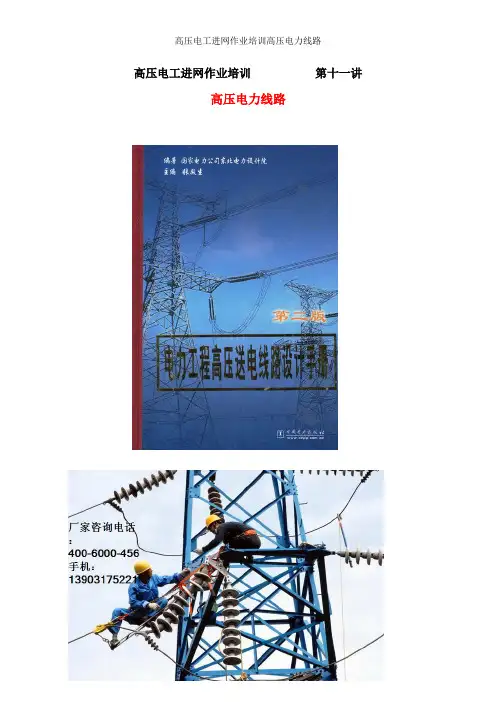

高压电工进网作业培训第十一讲高压电力线路一、概述1、电力线路的作用是输送和分配电能2、电力线路可分为输电线路和配电线路1）架设在发电厂和地区变电所之间的线路用于输电能的叫输电线路。

输电线路电压一般在110KV及以上，220KV以上也称超高压输电线路2）用于分配电能的称为配电线路。

配电线路可分为高压配电线路（10KV~110KV）和低压配电线路（220/380V）3、电力线路按架设方式来分为：架空电力线路和电缆电力线路二、架空电力线路（一）架空电力线路构成及其作用1、架空电力线路的结构主要包括：杆塔及其基础、导线、绝缘子、拉线、横担、金具、防雷设施和接地设施2、架空电力线路在运行中要承受自重、风力、温度变化、覆冰、雷雨、污秽等自然条件的影响3、架空电力线路得用杆塔的固定和支撑把导线布置在离地面一定的高度（二）杆塔种类及使用特点杆塔的作用是支持导线、避雷线和其它附件，杆塔的型式和尺寸应能使导线与导线之间、导线与避雷线之间、导线与杆塔本身以及导线对大地和交叉跨越物之间，有足够的安全距离1、杆塔按材质分类1）木杆木杆的优点是绝缘性能好，质量小、运输及施工方便；缺点是机械强度低、易腐朽、维护工作量大2）水泥杆水泥杆即钢筋混凝土杆，共优点是结实耐用、使用年限长、美观、维护工作量小；缺点是比较笨重、运输及施工不便。

3）金属杆金属杆有铁塔、钢管杆和型钢杆，基优点是机械强度高搬运组装方便、使用年限长；缺点是耗用钢材多、投资大、维修中除刷漆工作量大2、杆塔按在线路上的作用分类1）直线杆塔（用Z表示）直线杆塔主要用于线路的直线段中，在正常情况下，一般不受顺线路方向的拉力，而是受垂直荷载（导线、绝缘子、金具、覆冰重量，以及水平风荷载）2）耐张杆塔（用N表示）耐张杆塔（又称承力杆塔），主要用于线路分段处，在正常情况下，除承受与直线杆塔一样的荷载外，还承受导线的不平衡张力。

在断线的情况下，耐张杆塔还要承受断线张力，并能将线路断线、倒杆事故控制在一个耐张段内。

全国电工进网作业许可证考试培训考试样卷试题(四)全国电工进网作业许可证考试样卷试题〔四〕〔答案仅供参考，如有错误请参考教材〕1、无论三相电路是Y 接或△接，当三相电路对称时， 其总有功功率为〔 B 〕。

A 、P=3U I cosφ L LB 、P= U L I cosφLC 、P= U L I cosφLD 、P=2U I cosφ L L2、在纯电阻电路中，电流和电压〔A 〕。

A 、同相位B 、反相位C 、相位差为π/2D 、相位差为π3、供电电压允许偏差规定，低压照明用户供电电压允 许偏差为额定电压的〔 D 〕。

A 、+4%～-10%B 、+5%～-10%C 、+6%～-10%D 、+7%～-10%4、在中性点〔 A 〕接地系统中，当发生单相接地故障时，一般允许运行2h ，需发出报警信号。

A、经消弧线圈B、直接C、经小电阻D、经小电容5、小容量配电所高压侧通常承受负荷开关-熔断器、( B )等主接线形式。

A、隔离开关B、隔离开关-跌落式熔断器C、熔断器D、断路器-熔断器6、当消弧线圈的电感电流大于〔 A 〕时，接地处具有多余的电感性电流称为过补偿。

A、接地电容电流B、接地电感电流C、接地电阻性电流D、接地电容电流和接地电阻性电流7、当负荷较大，而且有很多重要负荷的用户，通常采用〔B 〕的总降压变电所的电气主接线。

A、双电源进线单台变压器B、双电源进线两台变压器C、单电源进线两台变压器D、单电源进线单台变压器8、在中性点不接地的电力系统中，由于发生〔 C 〕时，非故障相对地电位上升为线电压，简洁引起绝缘损坏，从而引起两相或三相短路，造成事故。

A、两项接地B、三相接地C、单项接地D、单相完全接地9、中断供电时将造成人身伤亡,属于( A )负荷。

A、一类B、二类C、三类D、四类10、〔 D 〕是由于核燃料在反响堆内产生核裂变，释放出大量热能，由冷却剂(水或气体)带出，在蒸发器中将水加热为蒸汽，用高温高压蒸汽推动汽轮机，再带动发电机发电。

电工进网作业许可考试高压类理论题库单项选择题1. 在分析用户的负荷率时，选一天24h中负荷最高的一个小时的（C）作为高峰负荷。

A. 计算负荷B.2. 突然中断供电所造成的损失不大或不会造成直接损失的负荷是（C）类负荷。

A. 一类B.3. 电压互感器按用途分为测量用电压互感器和（C）。

A. 充电用电压互感器B.4.在大型变压器中，采用强迫油循环风冷却器时，冷却器中的冷却介质是( C)。

A. 水B.5. 变压器铁芯采用的硅钢片主要有（C）和冷轧两种。

A. 交叠式B.6.电流互感器是将( C )中的电流或低压系统中的大电流改变为低压的标准的小电流。

A. 低压系统B.7.变压器一次绕组加额定电压，二次绕组带负载运行时，二次电压大小将随（C）和负载功率因数大小的改变而改变。

A. 空载损耗B.8.变压器是一种( B )的电气设备。

A. 运动9. 变压器油的试验项目一般为简化试验、介质损耗试验和（A）。

润滑试验 C. 抽样试验10.国家标准规定，变压器运行时其周围环境温度最高为（A）。

0C C. 500C11.变压器的铁芯由（B）和铁轭两部分组成。

A. 线圈12.几万伏或几十万伏高压电能输送到负荷区后，必须经过不同的（A）将高电压降低为不同等级的电压，以满足各种负荷的需要。

升压变压器 C. 自耦变压器13. RGC型高压开关柜常用于额定电压3～24KV的（A）接线变电所中。

双母线 C. 桥式14. SF6断路器含水量稳定后，应每（C）测量一次含水量。

A. 3个月B. 615. 箱式变电所的占地面积一般为（A）m2。

～8 C. 8～1016. SF6断路器的每日巡视检查中应定时记录（C）。

A. 气体压力和含水量B.17. 隔离开关可用于拉、合励磁电流小于（A）的空载变压器。

18. BWF10.5-25-1表示（A）电容器。

耦合 C. 10.5KV串联19. 高压开关柜的五防连锁功能是指（B）。

A. 防误分断路器，防误合断路器，防带电拉合隔离开关，防带电合接地刀闸，防带接地线合断路器C. 防误分合断路器，防带电拉隔离开关，防带电合隔离开关，防带电合接地刀闸，防带接地线合断路器20. RN2型熔断器的熔丝采用三级不同截面康铜丝组成，目的是限制灭弧时的（B）。

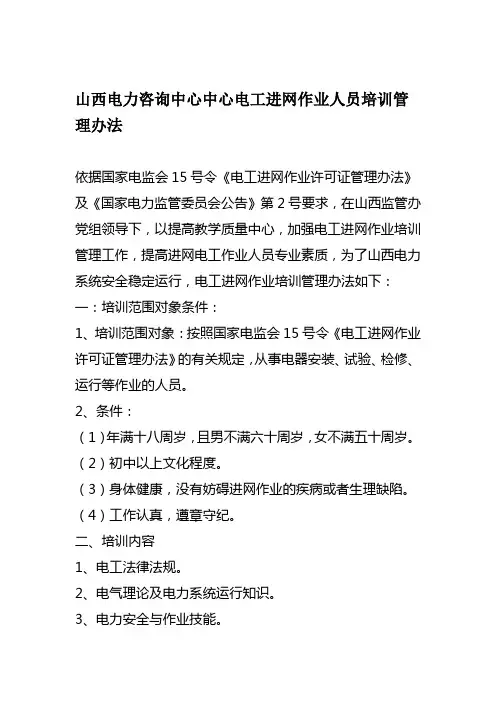

山西电力咨询中心中心电工进网作业人员培训管理办法依据国家电监会15号令《电工进网作业许可证管理办法》及《国家电力监管委员会公告》第2号要求，在山西监管办党组领导下，以提高教学质量中心，加强电工进网作业培训管理工作，提高进网电工作业人员专业素质，为了山西电力系统安全稳定运行，电工进网作业培训管理办法如下：一：培训范围对象条件：1、培训范围对象：按照国家电监会15号令《电工进网作业许可证管理办法》的有关规定，从事电器安装、试验、检修、运行等作业的人员。

2、条件：（1）年满十八周岁，且男不满六十周岁，女不满五十周岁。

（2）初中以上文化程度。

（3）身体健康，没有妨碍进网作业的疾病或者生理缺陷。

（4）工作认真，遵章守纪。

二、培训内容1、电工法律法规。

2、电气理论及电力系统运行知识。

3、电力安全与作业技能。

、电力作业技术规程和有关规定4．三、教学管理1、授课教师必须具备电工进网作业培训教师资格证书。

2、授课教师根据电工进网作业教学大纲要求，制定教学计划，分析、研究授课内容、方法，明确授课目标、质量、效果。

3、授课教师要认真备课、上课，授课内容要准备并与现场实际相结合，授课方法要适合学员掌握，课后要积极辅导学员、解答疑难、布置、批改作业。

实习指导教师要认真完成学员的实验、实习指导工作。

4、授课教师接受教学任务后，不得迟到、早退、缺课，按时授课，有事提前三天请假，如影响正常教学按教学事故处理。

5、加强授课教师考核力度，按时对授课教师按时进行评教。

学员及格率95%以上，教师授课酬金系数为1.5；及格率80%—95%，教师授课酬金系数为1.2—1.4；及格率60%—79%，教师授课酬金系数为1.0—1.2；及格率60%以下，教师授课酬金系数0.5,按教学事故处理。

6、授课教师做到教书育人、为人师表，配合班主任完成班级管理工作，按要求编写辅导教材、建立题库。

7、班主任按要求完成电工进网作业培训班管理工作，8、班主任完成开班准备、学员报到、学籍注册、组建班委，制定、下达班委各项工作目标、任务，按时完成学员考勤、考核和办班、办证资料工作，开展多种形式教育，使学员树立正确人生观，讲文明，讲礼貌，尊章守纪，遵守培训班工作制度。

电工进网作业许可证续期注册培训试题电工进网作业许可证续期注册培训考试题一、填空题(每空0.5分，共10分)１HJVV21×2×0.5局用电缆是全色谱电缆，根据芯线的决定线序。

2人身安全电压不得超过V。

3 防雷保护接地装置与电缆间距不宜小于。

4 电缆沟道、竖井内的金属支架至少应接地，接地点间距离不应大于。

5金属管道引入室内前应水平直埋以上，埋深应大于，并在入口处接入接地网。

6 压敏电阻主要参数：、、。

7电流互感器的一次绕组均到被测电流的电路中,所以希望一次绕组的阻抗尽可能。

8在电阻、电容、电感串联电路中，只有是消耗电能的,而和只进行能量交换。

9在高压设备上工作分为三类,1类是 ,2类是 ,3类是。

10若电流互感器二次侧开路,会使二次回路本身产生,并对设备和都有很大威胁。

二、判断题(每题1分，共10分)1 熔断器在电路中是用来保护电源或用电设备的一种保安装置。

（）2 直埋电缆与房屋建筑线平行时的最小接近距离为1.0m。

（）3 交流配电屏的中性线汇集排应与机架绝缘，严禁采用中性线做交流保护地线。

（）4 将同型号的蓄电池并联使用可以提高电压，串联使用的可以增加容量。

（）5由于阀控式铅酸蓄电池在使用寿命期间无需添加水及调整酸比重等维护工作，因此可以免维护。

（）6电流互感器二次侧不允许短路；电压互感器二次侧不允许开路。

（）7运行中，电压互感器二次侧某一相熔断器熔断时，该相电压值为零。

（）8交直流回路可共用一条电缆，因为交直流回路都是独立系统。

（）9隔离开关操作的原则“先断后通”。

（）10电力系统中有感性和容性两种无功设备。

（）三、选择题(每题1分，共10分)１线径为0.5mm的电缆芯线，其每公里单线电阻为（）。

A、75B、95C、160D、2202 电缆施放完毕后，无论电缆是接到配线架上，还是电缆与电缆接续，都必须在接续前先将电缆芯线进行（）。

A：测量绝缘电阻B：测量环路电阻C：编号、编线D：编号、编线和对号3 电力生产与电网运行应遵循（）的原则。

全国电工进网作业许可证考试样卷试题（三）（答案仅供参考，如有错误请参考教材）一、单选题1、在电路中，内阻损耗的功率等于电源产生的功率与负载消耗功率（ B ）。

A、之和B、之差C、之积D、之商2、直导体垂直于磁力线运动时，感应电动势e（ A）。

A、最大B、最小C、为0D、不确定3、三相系统中发生的短路有 4 种基本类型，三相短路、两相短路、单相接地短路和( A)。

A、两相接地短路B、相相短路C、相地短路D、瞬时短路4、交流特高压输电网一般指（C ）及以上电压电网。

A、800kVB、900kVC、1000kVD、1100kV5、中性点不接地的电力系统中，发生单相接地故障时，接地相对地电压（ A ）。

A、最高为线电压B、最高为相电压C、最低为相电压D、最低为零6、（ A ）短路，其不平衡电流将产生较强的不平衡磁场，会对附近的通信线路、电子设备及其他弱电控制系统产生干扰信号，使通讯失真、控制失灵、设备产生误动作。

A、不对称的接地B、三相接地C、对称接地D、对称或者不对称接地7、从发电厂到用户的供电过程包括发电机、( D )、输电线、降压变压器、配电线等。

A、汽轮机B、电动机C、调相机D、升压变压器8、由各级电压的电力线路，将各种发电厂、变电所和电力用户联系起来的一个( C )和用电的整体，叫做电力系统。

A、发电、输电、配电B、发电、输电、变电C、变电、输电、配电D、发电、变电、配电9、在一类负荷的供电要求中，允许中断供电时间为（ A ）的系统可选用蓄电池不间断供电装置等。

A、毫秒级B、秒级C、分级D、小时级10、在中性点不接地的电力系统中，由于发生单相完全接地时，非故障相对地电位升高为（ B ），容易引起绝缘损坏，从而引起两相或三相短路，造成事故。

A、相电压B、线电压C、线或相电压D、额定电压11、中断供电时将造成人身伤亡,属于( A )负荷。

A、一类B、二类C、三类D、四类12、当20kV取代10kV中压配电电压，原来线路导线线径不变，则升压后的配电容量可以提高（D）倍。

上海市进网作业电工培训和考核机构地址及联系、咨询电话
机构名称地址电话联系人考核办证上海市进网作业电工考核中心闸殷路60弄15号H楼102室55500202 刘老师培训机构上海市进网作业电工培训中心闸殷路60弄15号H楼102室65232512 周老师培训机构金山培训站金山金一路55号57947126 陆老师培训机构南汇培训站惠南镇城东路375号68898311 吴老师培训机构奉贤培训站南桥镇沪杭支路2号68898168 金老师培训机构第一分中心闸北区止园路420号56905501 56905509 翁老师培训机构第二分中心兰花路236号50399358 梅老师培训机构第三分中心宜山路1651号51576276 徐老师培训机构闵行培训站中春路7228号4楼64922431 李老师培训机构嘉定培训站清河路168号105室59534690-2283 朱老师培训机构青浦培训站青浦镇青松路35号59720024 徐老师培训机构松江培训站松江新桥九新公路2888号57642222-5404 蔡老师培训机构振欣培训站亭枫公路3984号57335789 陆老师培训机构第四分中心国伟路135号11号楼110室65232512 周老师培训机构宝钢培训站四元路19号26647046 卢老师。
