图纸会审格式填写范例

填表须知

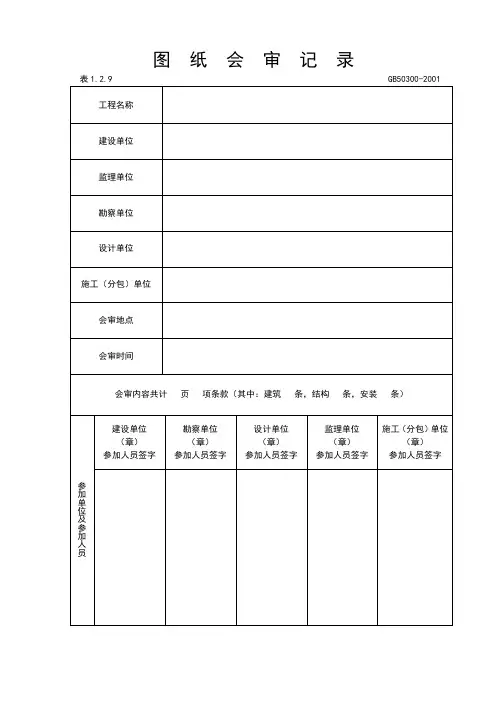

一、图纸会审纪要中首页采用第一页表格，第二页以后采用第二页表格，保证图纸会审纪要每页内容必须签字盖章。

二、“工程名称”、“时间”、“地点”及“内容”等均须打印填写，如后期有涂改，涂改处均须各单位签字盖章。

三、“参加单位及人员”中“单位”可以打印填写，但“人员”必须本人签字，不得打印。

四、“会签单位”中各单位项目负责人签字，盖单位公章。

五、如有附件，必须各参加单位签字盖章，并署日期。

六、图纸会审纪要中应明确的：
（1）图纸变更的类别（如：结施还是建施）、详细图号（如建施5，结施修3），便于索引查询；
（2）图纸变更的具体轴线（如9轴、B轴等）、尺寸（标高以m，尺寸以mm）、位置（如3轴/B轴处柱、7～10/C轴处梁、5～6轴/E～F轴处现浇板或其它明确表示方法）等；
（3）变更的原因或依据；
（4）图纸变更的详细内容、做法及起止、范围；
（5）必要的附注说明；
（6）必要的附图、影像资料及计算资料等。

图纸会审记录范本一、工程概况1、工程名称：＿____2、工程地点：＿____3、建设单位：＿____4、设计单位：＿____5、监理单位：＿____6、施工单位：＿____二、会审时间和地点1、会审时间：＿____年_____月_____日2、会审地点：＿____三、参加会审的单位及人员1、建设单位：＿____、＿____2、设计单位：＿____、＿____3、监理单位：＿____、＿____4、施工单位：＿____、＿____、＿____四、会审内容1、建筑专业建筑平面图中，房间的布局和尺寸是否满足使用功能的要求。

门窗的位置、尺寸和开启方式是否合理，是否与建筑外立面效果相协调。

楼梯的踏步尺寸、扶手高度等是否符合规范要求。

建筑节能设计是否符合相关标准。

2、结构专业基础形式和埋深是否合理，是否与地质勘察报告相符。

梁、柱、板的尺寸和配筋是否满足结构计算和规范要求。

后浇带的设置位置和处理方法是否恰当。

钢结构的连接节点和构件尺寸是否准确。

3、给排水专业给排水管道的布置是否合理，是否与其他专业的管线有冲突。

卫生器具的选型和布置是否符合使用要求和规范规定。

消防栓和喷淋系统的设置是否满足消防规范。

给排水管材的选用是否合理。

4、电气专业电气线路的敷设方式和走向是否合理，是否与其他专业的管线有交叉。

配电箱、开关柜的位置和尺寸是否合适，是否便于操作和维护。

照明灯具的布置和选型是否满足照度要求和节能标准。

防雷接地系统的设计是否符合规范要求。

5、暖通专业空调系统的选型和布置是否合理，是否满足室内温度和湿度的要求。

通风管道的尺寸和走向是否与其他专业的管线有冲突。

风机、空调机组等设备的选型和安装位置是否合适。

五、会审意见及处理结果1、建筑专业问题：一层平面图中，走廊宽度较窄，影响人员通行。

意见：将走廊宽度由 15 米增加至 18 米。

处理结果：设计单位同意修改，在修改后的图纸中予以体现。

问题：外立面窗户的分格形式不够美观。

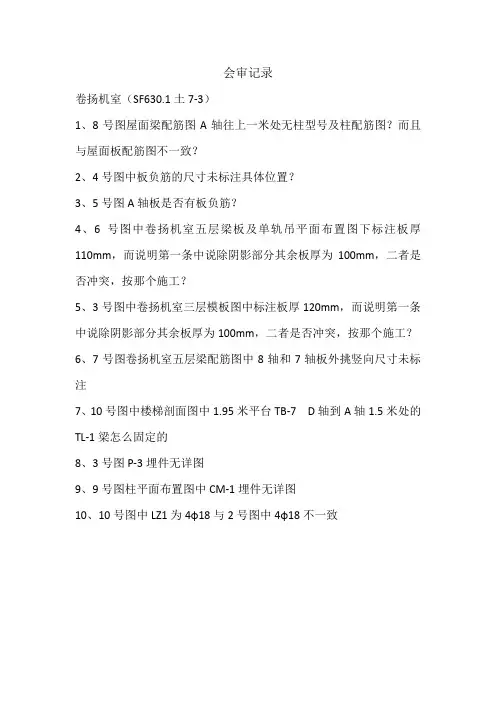

会审记录
卷扬机室（SF630.1土7-3）
1、8号图屋面梁配筋图A轴往上一米处无柱型号及柱配筋图？而且与屋面板配筋图不一致？
2、4号图中板负筋的尺寸未标注具体位置？
3、5号图A轴板是否有板负筋？
4、6号图中卷扬机室五层梁板及单轨吊平面布置图下标注板厚110mm，而说明第一条中说除阴影部分其余板厚为100mm，二者是否冲突，按那个施工？
5、3号图中卷扬机室三层模板图中标注板厚120mm，而说明第一条中说除阴影部分其余板厚为100mm，二者是否冲突，按那个施工？
6、7号图卷扬机室五层梁配筋图中8轴和7轴板外挑竖向尺寸未标注
7、10号图中楼梯剖面图中1.95米平台TB-7 D轴到A轴1.5米处的TL-1梁怎么固定的
8、3号图P-3埋件无详图
9、9号图柱平面布置图中CM-1埋件无详图
10、10号图中LZ1为4φ18与2号图中4φ18不一致。

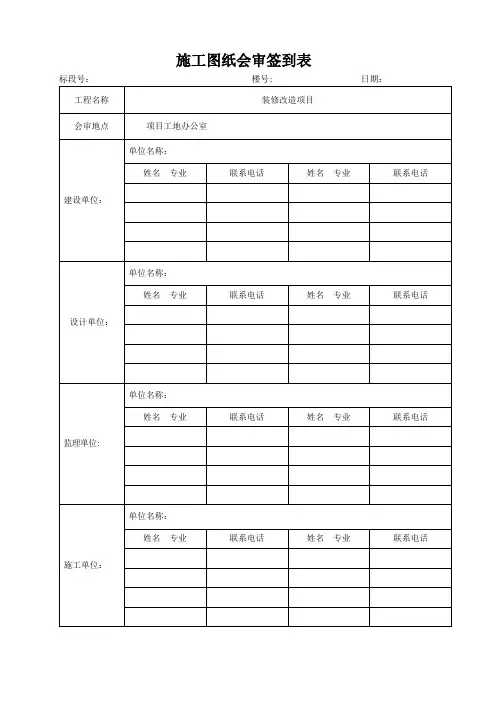

施工图纸会审签到表
标段号：楼号: 日期：
施工图纸会审记录
标段号：楼号：日期:
1、所有会审图纸均应记录在表内。

无意见时,应在“提出图纸问题"、“图纸修订意见”栏内注明“无”。

2、本表一式四份，由施工单位填写、整理并存一份,与会单位会签各存一份.
施工图纸会审记录
标段号：楼号：日期：
1、所有会审图纸均应记录在表内。

无意见时,应在“提出图纸问题"、“图纸修订意见”栏内注明“无”.
2、本表一式四份，由施工单位填写、整理并存一份，与会单位会签各存一份。

施工图纸会审记录
标段号：楼号: 日期：
1、所有会审图纸均应记录在表内.无意见时，应在“提出图纸问题”、“图纸修订意见”栏内注明“无”。

2、本表一式四份,由施工单位填写、整理并存一份，与会单位会签各存一份。

设计技术交底记录
标段号:标段五楼号：共页第页
本表一式四份,由施工单位填写、整理并存一份,与会单位会签各存一份。

图纸会审记录1. 会审概述本文档记录了图纸会审的过程和结果。

图纸会审是一个重要的过程，通过该过程可以确保项目的图纸设计符合要求，减少后续施工中的变更和纠错工作。

会审过程中，参与方有设计方、客户方和施工方。

2. 会审时间和地点•时间：2021年1月1日•地点：XX会议室3. 参与方本次图纸会审的参与方如下：•设计方：ABC设计公司•客户方：XYZ公司•施工方：123建筑公司4. 会审议程本次图纸会审主要讨论了以下议题：1.项目概述和要求2.设计方案讨论3.设计图纸评审5. 会审过程5.1 项目概述和要求会审开始时，由XYZ公司代表对此项目的概述和要求进行了详细说明。

主要包括项目的规模、用途、设计风格、施工周期和预算等方面的要求。

5.2 设计方案讨论设计方ABC设计公司介绍了他们的设计方案，并就以下几个方面进行了深入讨论：•结构设计：讨论了楼层结构、梁柱布置、承重墙位置等方面的设计方案。

设计方对于结构的合理性和安全性进行了解释。

•空调系统设计：讨论了空调系统的设计方案，包括主机位置、风管布置、末端设备选型等方面。

•给排水系统设计：讨论了给排水系统的设计方案，包括水管布置、设备选型和排水口位置等方面。

5.3 设计图纸评审设计方向与会人员展示了设计图纸，并一起进行了评审。

评审主要涵盖了以下内容：•建筑平面图：评审了建筑平面图中的布局和标识，确保符合客户的要求。

•结构图：评审了结构图中的各个构件的布局和连接方式，确保结构的安全性和合理性。

•机电图：评审了机电图中的设备选型和布置，确保满足项目的需求。

6. 会审结果经过会审过程，各方一致认为设计方案和图纸符合项目的要求，并决定将图纸作为基准进行后续施工。

7. 会审结论本次图纸会审的结论如下：1.设计方案和图纸符合项目的要求。

2.图纸被确定为后续施工的基准。

8. 下一步工作在图纸会审结束后，各方将根据会审结果共同进行下一步工作，包括根据图纸进行施工准备、材料采购和施工过程的管理等。

图纸会审记录范本一、图纸会审记录的基本信息工程名称：＿____会审日期：＿____地点：＿____参加单位及人员：建设单位：＿____设计单位：＿____监理单位：＿____施工单位：＿____二、图纸会审的目的图纸会审是指工程各参建单位（建设单位、监理单位、施工单位等）在收到设计院施工图设计文件后，对图纸进行全面细致的熟悉，审查出施工图中存在的问题及不合理情况并提交设计院进行处理的一项重要活动。

其目的是为了使施工单位和各参建单位熟悉设计图纸、领会设计意图、掌握工程特点及难点，找出需要解决的技术难题并拟定解决方案，从而将因设计缺陷而存在的问题消灭在施工之前。

三、图纸会审的流程1、施工单位收到施工图纸后，应组织各专业技术人员认真熟悉图纸，并进行内部初审。

2、施工单位将初审中发现的问题整理汇总，以书面形式提交给建设单位。

3、建设单位负责组织设计、监理、施工等单位进行图纸会审。

4、会审时，先由设计单位进行设计交底，说明设计意图、技术要求和质量标准等。

5、然后，各参建单位针对施工图纸中存在的问题提出疑问和建议，由设计单位进行解答和处理。

6、对于会审中提出的问题和解决方案，应形成详细的会审记录，由各参建单位签字盖章确认。

四、图纸会审的内容1、建筑部分建筑物的平面布置、立面造型、层高、标高是否符合设计要求和规范规定。

墙体、门窗、楼梯、阳台、栏杆等的布置和构造是否合理。

屋面防水、保温、排水等的设计是否符合规范要求。

建筑装饰装修的做法是否明确，材料的选用是否合理。

2、结构部分基础的类型、埋深、尺寸、配筋等是否符合地质勘察报告和设计要求。

框架、梁、柱、板等的配筋、尺寸、标高是否正确。

结构构件的连接方式、节点构造是否合理。

抗震设防的要求是否满足规范规定。

3、给排水部分给排水系统的布置是否合理，管径、坡度、标高是否符合要求。

卫生器具、消防设备的选型和布置是否符合规范要求。

管道的材质、防腐、保温等措施是否得当。

4、电气部分电气线路的布置、走向、敷设方式是否合理。

施管表4 工程名称XX市快速轨道交通轻轨X期工程（X号线X段）XXX站至XXX站区间桥梁工程图纸会审部位XXX站—XXX站日期2010年6月2日会审中发现的问题：1、QGB-SYY-J001-SS-QL-15中墩一般构造图中未标明制动墩与非制动墩，请设计明确？2、QGB-SYY-J001-SS-QL-03、04通过设计高程值计算的支座空间与QGB-SYY-J001-SS-QL-22、23垫石高度不符？3、盆式橡胶支座工程数量表与实际不符？4、承台垫层未标注几何尺寸？5、墩柱部分型号钢筋量与实际不符？如中墩N7-2，联间墩N7-1等。

6、墩身防雷接地未给工程量？7、QGB-SYY-J001-SS-QL-31图中Ⅳ-Ⅳ剖中箍筋N15 N16-1、N16 N17与详图不符？8、QGB-SYY-J001-SS-QL-33、35图中端横梁梁底支座顶面预埋钢板，钢板顶布置三层钢筋网，每层间距7cm，中横梁做法是否同端横梁做法一致，工程量为？9、桥面电缆槽钢筋预埋，在施工中无法保证钢筋的准确位置，可否在桥梁纵向增加定位钢筋？处理情况：1、2#、5#、8#为制动墩；1#、4#、7#为非制动墩。

2、3、4、垫层尺寸比承台尺寸每边大10cm。

5、按实际发生的工程量为准。

6、按实际发生的工程量为准。

7、Ⅳ-Ⅳ剖中箍筋N15 N16-1应为N15 N16、N16 N17应为N17 N18-18、QGB-SYY-J001-SS-QL-33、35图中横梁加三层钢筋网，做法同端横梁，工程量按实际发生为准。

9、在电缆槽内、外墙各铺设一根Ф12纵向钢筋作为定位钢筋。

参加会审单位及人员单位名称姓名职务单位名称姓名职务填表人：施管表4工程名称XX市快速轨道交通轻轨X期工程（X号线X段）XXX站至XXX站区间桥梁工程图纸会审部位XXX站—XXX站日期2010年6月2日会审中发现的问题：10、箱梁波纹管无法精确定位，在施工过程中可否采用钢筋进行定位及定位形式？处理情况：10、可采用钢筋定位，定位形式如下图及说明。

图纸会审记录模板一、图纸会审记录的基本信息1、工程名称：＿____2、会审日期：＿____3、地点：＿____4、参加单位及人员：建设单位：＿____设计单位：＿____监理单位：＿____施工单位：＿____二、图纸会审的目的和范围本次图纸会审旨在对施工图纸进行全面审查，发现并解决其中存在的问题，确保施工图纸的准确性、完整性和可操作性，为工程的顺利施工提供保障。

会审范围包括建筑、结构、给排水、电气、暖通等各专业图纸。

三、建筑专业图纸会审要点1、建筑总平面图建筑物的定位坐标、标高是否明确。

周边道路、场地的标高与建筑物的关系是否合理。

消防车道、消防登高面的设置是否符合规范要求。

2、建筑平面图轴线、尺寸标注是否清晰准确。

房间的布局、功能是否满足使用要求。

门窗的位置、尺寸、开启方式是否合理。

楼梯、电梯的位置、数量、尺寸是否符合规范。

3、建筑立面图建筑外立面的造型、色彩是否与效果图一致。

外墙装饰材料、做法的标注是否明确。

门窗的样式、位置与平面图是否对应。

4、建筑剖面图建筑物各层的层高、标高是否准确。

梁、板、柱的位置、尺寸与结构图纸是否一致。

楼梯的踏步高度、宽度是否符合规范。

四、结构专业图纸会审要点1、基础平面图基础的类型、埋深、尺寸是否合理。

基础的持力层、承载力特征值是否明确。

桩基础的桩型、桩长、桩径、桩间距是否符合要求。

2、结构平面图梁、板、柱的编号、尺寸、配筋是否清晰准确。

预留孔洞、预埋件的位置、尺寸是否标注清楚。

结构构件的混凝土强度等级是否明确。

3、结构剖面图各层结构的标高、层高是否准确。

梁、板、柱的节点构造是否合理。

楼梯的结构形式、配筋是否符合规范。

4、结构设计说明工程的抗震设防烈度、抗震等级是否明确。

钢材、混凝土等材料的性能要求是否符合规范。

结构计算的主要参数、荷载取值是否合理。

五、给排水专业图纸会审要点室外给排水管网的布置、走向是否合理。

检查井、化粪池的位置、数量是否满足要求。

给排水管道与其他专业管线的交叉处理是否合理。
