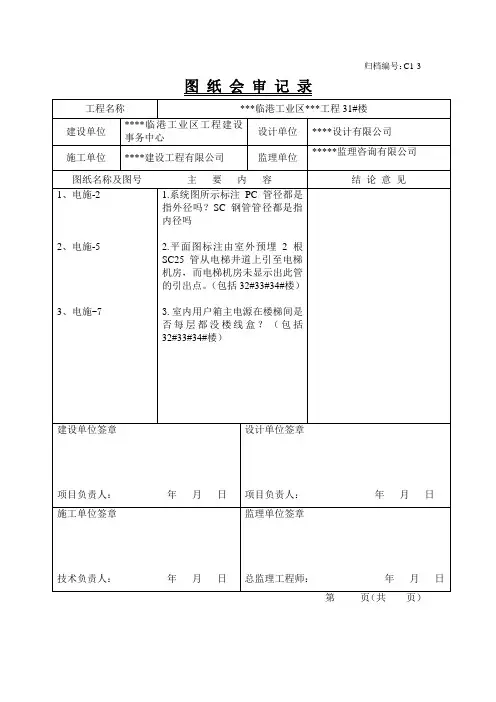

图纸会审记录范本

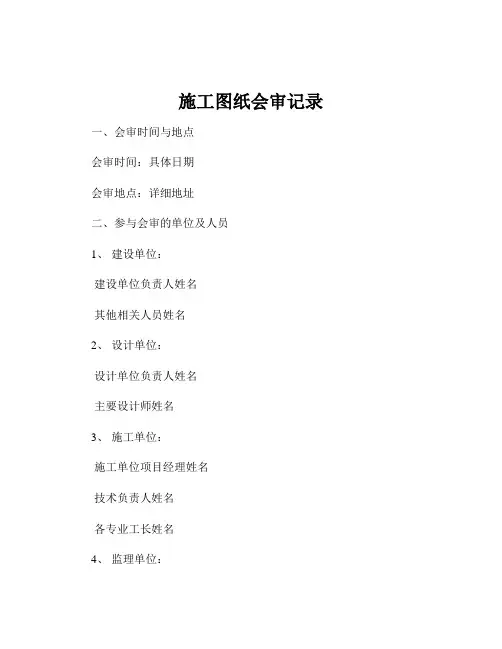

施工图纸会审记录一、会审时间与地点会审时间：具体日期会审地点：详细地址二、参与会审的单位及人员1、建设单位：建设单位负责人姓名其他相关人员姓名2、设计单位：设计单位负责人姓名主要设计师姓名3、施工单位：施工单位项目经理姓名技术负责人姓名各专业工长姓名4、监理单位：监理单位总监姓名专业监理工程师姓名三、会审目的本次施工图纸会审旨在对具体项目名称的施工图纸进行全面审查，发现并解决其中存在的问题和错误，确保施工图纸的准确性、完整性和可操作性，为工程的顺利施工提供可靠的依据。

四、会审内容及问题1、建筑专业（1）建筑物的总平面图中，周边道路、建筑物及配套设施的标注是否清晰准确，与实际情况是否相符。

发现问题：部分建筑物与周边道路的距离标注存在误差。

解决措施：设计单位重新核对并修正标注。

（2）建筑物的层高、层数、建筑面积等指标是否符合设计要求和规范标准。

未发现问题。

（3）建筑的防火分区、疏散通道、安全出口等的设置是否满足消防规范要求。

发现问题：某疏散通道的宽度略小于规范要求。

解决措施：设计单位调整通道布局，增加宽度。

（4）建筑的外立面设计、门窗的位置和尺寸、阳台的设计等是否合理美观，且满足使用功能。

发现问题：部分门窗的开启方向不利于通风。

解决措施：施工单位根据实际情况，与设计单位协商调整开启方向。

2、结构专业（1）基础的选型、埋深、承载力等是否符合地质勘察报告和设计要求。

未发现问题。

（2）框架结构的梁柱布置、截面尺寸、配筋等是否合理，是否满足抗震要求。

发现问题：某框架梁的配筋不足。

解决措施：设计单位重新计算并增加配筋。

（3）楼板的厚度、配筋是否满足使用荷载要求。

发现问题：部分楼板的厚度偏薄。

解决措施：设计单位调整楼板厚度。

（4）楼梯的结构设计是否安全可靠，踏步尺寸、扶手高度等是否符合规范要求。

未发现问题。

3、给排水专业（1）给排水系统的设计是否合理，管道的走向、管径、坡度等是否符合规范要求。

发现问题：某排水管道的坡度不够，可能导致排水不畅。

图纸会审记录范本一、工程概况1、工程名称：＿____2、工程地点：＿____3、建设单位：＿____4、设计单位：＿____5、监理单位：＿____6、施工单位：＿____二、会审时间和地点1、会审时间：＿____年_____月_____日2、会审地点：＿____三、参加会审的单位及人员1、建设单位：＿____、＿____2、设计单位：＿____、＿____3、监理单位：＿____、＿____4、施工单位：＿____、＿____、＿____四、会审内容1、建筑专业建筑平面图中，房间的布局和尺寸是否满足使用功能的要求。

门窗的位置、尺寸和开启方式是否合理，是否与建筑外立面效果相协调。

楼梯的踏步尺寸、扶手高度等是否符合规范要求。

建筑节能设计是否符合相关标准。

2、结构专业基础形式和埋深是否合理，是否与地质勘察报告相符。

梁、柱、板的尺寸和配筋是否满足结构计算和规范要求。

后浇带的设置位置和处理方法是否恰当。

钢结构的连接节点和构件尺寸是否准确。

3、给排水专业给排水管道的布置是否合理，是否与其他专业的管线有冲突。

卫生器具的选型和布置是否符合使用要求和规范规定。

消防栓和喷淋系统的设置是否满足消防规范。

给排水管材的选用是否合理。

4、电气专业电气线路的敷设方式和走向是否合理，是否与其他专业的管线有交叉。

配电箱、开关柜的位置和尺寸是否合适，是否便于操作和维护。

照明灯具的布置和选型是否满足照度要求和节能标准。

防雷接地系统的设计是否符合规范要求。

5、暖通专业空调系统的选型和布置是否合理，是否满足室内温度和湿度的要求。

通风管道的尺寸和走向是否与其他专业的管线有冲突。

风机、空调机组等设备的选型和安装位置是否合适。

五、会审意见及处理结果1、建筑专业问题：一层平面图中，走廊宽度较窄，影响人员通行。

意见：将走廊宽度由 15 米增加至 18 米。

处理结果：设计单位同意修改，在修改后的图纸中予以体现。

问题：外立面窗户的分格形式不够美观。

设计图纸会审记录一、工程概述本次设计图纸会审涉及的工程为具体工程名称，位于具体地点。

该工程包括具体建筑类型和用途，总建筑面积为具体面积平方米。

二、参与会审的单位及人员1、建设单位：建设单位名称，代表人员：人员姓名 1、人员姓名 22、设计单位：设计单位名称，代表人员：人员姓名3、人员姓名 43、施工单位：施工单位名称，代表人员：人员姓名 5、人员姓名 64、监理单位：监理单位名称，代表人员：人员姓名 7、人员姓名 8三、会审时间和地点会审时间：具体日期会审地点：具体地点四、会审目的本次会审旨在对设计图纸进行全面审查，确保图纸的准确性、完整性和可操作性，提前发现并解决可能存在的问题，为工程的顺利施工提供保障。

五、会审内容及意见1、建筑专业关于建筑物的外立面设计，施工单位提出部分装饰线条的施工难度较大，建议优化设计，以降低施工成本和保证施工质量。

设计单位表示会重新考虑线条的造型和连接方式。

对于建筑物的出入口设置，建设单位认为其中一个出入口的位置不太合理，可能会影响人流的疏散和交通流线。

设计单位同意对该出入口的位置进行调整。

建筑内部的功能布局方面，施工单位提出某些房间的面积过小，不符合使用需求，希望能够适当扩大。

设计单位经过核算后，同意对部分房间的面积进行调整。

2、结构专业施工单位对部分梁、柱的配筋提出疑问，认为某些部位的配筋可能不足。

设计单位经过重新计算和复核，确认了配筋的合理性，并提供了详细的计算书。

关于基础的设计，建设单位提出考虑到地质条件的复杂性，建议增加基础的埋深和加强基础的处理措施。

设计单位表示会根据地质勘察报告进一步优化基础设计。

结构施工过程中的预留孔洞和预埋件的位置和尺寸，施工单位认为图纸中标识不够清晰，容易造成遗漏和错误。

设计单位承诺会在图纸中补充和明确相关内容。

3、给排水专业给排水管道的走向和布置方面，施工单位提出部分管道与其他专业的管线存在冲突，需要重新调整。

设计单位会同其他专业进行了现场沟通和协调，确定了新的管道走向。

图纸会审记录某某小区项目某期建设单位：某某建设有限公司设计单位：某建筑设计有限公司监理单位：某集团有限责任施工单位：某某建设有限公司会审日期：202x年3月24日图纸会审记录12 某栋楼JG-09bJZ-06a标准层建筑平面图与标准层结构平面图，有很多墙柱长度不一致，墙柱是否均按结构墙柱图施工，请确认。

墙柱按结构图施工否13 JG-02b通结构02b通节点大样图中，节点21没有显示梁顶标高，请确认H面在哪，请确认。

梁底平飘窗底，具体详建筑立面图否14某栋楼JG-19bJG-02b通4-A轴交4-10~4-14轴位置阳台梁，梁平法施工图显示结构梁高为650，但是节点24显示梁从结构H往下仅为640，对不上，请确认按哪个图施工。

（4-A5轴交4-AF~4-AH轴同问）按650否15某栋楼JG-19bJG-02b通所有飘窗位置，结构连梁为650高，但是飘窗节点显示梁底为640，对不上，请确认按哪个图施工。

如修改大样，请提供最新大样按650，降大样图中的640改为650即可否16某栋楼JG-02b通JZ-194-A轴交4-10~4-14轴位置阳台反坎，本楼栋装饰层厚度为60，反坎结构大样与建筑大样对不上，请确认按哪个大样。

按建筑图施工否17某栋楼JG-02b通JZ-03通a结构节点大样14，显示窗台高度结构高为900，装饰层厚度为60，这样建筑窗台高仅剩840，是否符合安全标准，并且与建筑节点大样对不上，此窗台结构大样窗台是否改为960，请确认。

改为960否18某栋楼JG-02b通JZ-04通a4-C轴交4-7轴位置空调板大样7，结构大样显示700宽，与建筑大样对不上，请确认按哪个施工。

此处应与某栋楼统一否19 JZ-06a中凹廊和抄表平台没有建筑大样索引，请确认按哪个大样施工。

与某栋楼统一否20某栋楼JG-02b通JZ-03通a4-14轴交4-E轴位置铁艺栏杆大样，结构大样与建筑大样反坎对不上，请确认按哪个大样施工。

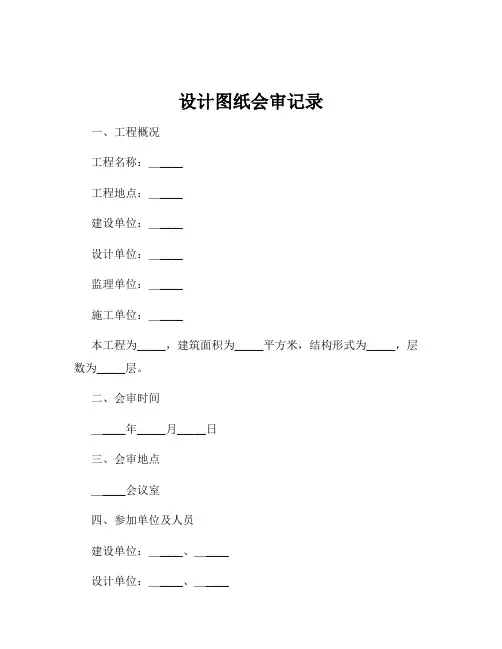

设计图纸会审记录一、工程概况工程名称：＿____工程地点：＿____建设单位：＿____设计单位：＿____监理单位：＿____施工单位：＿____本工程为_____，建筑面积为_____平方米，结构形式为_____，层数为_____层。

二、会审时间＿____年_____月_____日三、会审地点＿____会议室四、参加单位及人员建设单位：＿____、＿____设计单位：＿____、＿____监理单位：＿____、＿____施工单位：＿____、＿____、＿____五、会审内容（一）建筑专业1、建筑平面图部分房间的尺寸标注不清晰，建议明确标注房间的净长、净宽。

楼梯间的疏散宽度是否满足规范要求，需进一步核算。

2、建筑立面图外立面装饰材料的选型和颜色搭配需要建设单位确认。

某些部位的线条处理不够美观，建议优化。

3、建筑剖面图层高的标注与结构图纸不一致，需统一。

屋顶的排水坡度和排水方式需进一步明确。

（二）结构专业1、基础部分基础的选型和持力层的选择是否合理，需根据地质勘察报告进行复核。

基础的配筋和混凝土强度等级是否满足要求。

2、梁、板、柱部分梁的截面尺寸偏小，需重新计算并调整。

板的配筋是否满足受力要求，特别是悬挑板。

柱的轴压比是否满足规范要求。

3、楼梯楼梯的结构布置和配筋需要进一步优化，确保安全和舒适性。

（三）给排水专业1、给水管线给水管的管径和走向是否合理，需考虑用水点的分布和水压要求。

阀门的设置位置和数量是否满足维修和控制的需要。

2、排水管线排水坡度和排水立管的位置是否合理，避免出现排水不畅的情况。

地漏的设置位置和数量是否满足排水要求。

（四）电气专业1、强电部分配电箱的位置和尺寸是否合理，便于操作和维修。

电线、电缆的选型和敷设方式是否符合规范要求。

2、弱电部分弱电系统的布局和设备选型是否满足功能要求。

线路的敷设和保护措施是否到位。

（五）暖通专业1、空调系统空调室内外机的位置和选型是否合理，考虑制冷制热效果和噪音影响。

图纸会审设计交底记录范文英文回答：Meeting Minutes for Drawing Review and Design Briefing.Date: [Insert Date]Location: [Insert Location]Attendees:[List of Attendees]Purpose:To review and discuss the architectural drawings for the [Project Name] project.To provide a detailed design briefing to ensure aclear understanding of the project requirements.Discussion:The team reviewed the architectural drawings and discussed any necessary revisions or clarifications.The design team presented the detailed design briefing, which included:Project scope and objectives.Design concept and rationale.Material specifications and construction methods.Sustainability and energy efficiency considerations.The attendees discussed the design concept and raised any questions or concerns.The design team addressed the questions and providedclarifications as needed.Decisions:The team agreed to incorporate the following changes to the architectural drawings:[List of Changes]The design team will provide additional information on the following items:[List of Items]Next Steps:The design team will update the architectural drawings based on the agreed-upon changes.The design team will provide the requested additional information.The team will schedule a follow-up meeting to review the updated drawings and discuss any remaining questions.中文回答：图纸会审设计交底记录。

图纸会审记录范本一、图纸会审记录的基本信息工程名称：＿____会审日期：＿____地点：＿____参加单位及人员：建设单位：＿____设计单位：＿____监理单位：＿____施工单位：＿____二、图纸会审的目的图纸会审是指工程各参建单位（建设单位、监理单位、施工单位等）在收到设计院施工图设计文件后，对图纸进行全面细致的熟悉，审查出施工图中存在的问题及不合理情况并提交设计院进行处理的一项重要活动。

其目的是为了使施工单位和各参建单位熟悉设计图纸、领会设计意图、掌握工程特点及难点，找出需要解决的技术难题并拟定解决方案，从而将因设计缺陷而存在的问题消灭在施工之前。

三、图纸会审的流程1、施工单位收到施工图纸后，应组织各专业技术人员认真熟悉图纸，并进行内部初审。

2、施工单位将初审中发现的问题整理汇总，以书面形式提交给建设单位。

3、建设单位负责组织设计、监理、施工等单位进行图纸会审。

4、会审时，先由设计单位进行设计交底，说明设计意图、技术要求和质量标准等。

5、然后，各参建单位针对施工图纸中存在的问题提出疑问和建议，由设计单位进行解答和处理。

6、对于会审中提出的问题和解决方案，应形成详细的会审记录，由各参建单位签字盖章确认。

四、图纸会审的内容1、建筑部分建筑物的平面布置、立面造型、层高、标高是否符合设计要求和规范规定。

墙体、门窗、楼梯、阳台、栏杆等的布置和构造是否合理。

屋面防水、保温、排水等的设计是否符合规范要求。

建筑装饰装修的做法是否明确，材料的选用是否合理。

2、结构部分基础的类型、埋深、尺寸、配筋等是否符合地质勘察报告和设计要求。

框架、梁、柱、板等的配筋、尺寸、标高是否正确。

结构构件的连接方式、节点构造是否合理。

抗震设防的要求是否满足规范规定。

3、给排水部分给排水系统的布置是否合理，管径、坡度、标高是否符合要求。

卫生器具、消防设备的选型和布置是否符合规范要求。

管道的材质、防腐、保温等措施是否得当。

4、电气部分电气线路的布置、走向、敷设方式是否合理。

图纸会审会议纪要会议时间：具体时间会议地点：详细地点参会单位及人员：建设单位：＿____、＿____设计单位：＿____、＿____监理单位：＿____、＿____施工单位：＿____、＿____、＿____会议主持人：＿____会议主题：项目名称图纸会审会议内容：本次图纸会审旨在对项目名称的施工图纸进行全面审查，以确保图纸的准确性、完整性和可操作性，为项目的顺利施工提供有力保障。

各参会单位在会前对施工图纸进行了认真的熟悉和研究，会上就发现的问题进行了充分的交流和讨论，并形成了一致意见。

一、建筑专业1、关于建筑物的外立面设计，施工单位提出部分线条的处理在施工过程中可能存在难度，建议优化。

设计单位回应会进一步考虑施工工艺，在保证设计效果的前提下进行适当调整。

2、楼梯间的疏散宽度和防火门的设置，施工单位认为需要进一步明确尺寸和开启方向，以满足消防规范要求。

设计单位表示将重新核算并在图纸中予以标注。

3、建筑物的无障碍设施设计，建设单位提出要严格按照相关规范执行，确保残疾人的使用便利。

设计单位确认已按照规范进行设计，并将提供详细的无障碍设施布置图。

二、结构专业1、基础部分的桩型选择和桩长计算，施工单位希望设计单位能提供更详细的地质勘察报告和计算依据。

设计单位答复会尽快补充相关资料。

2、框架柱和梁的配筋，施工单位认为部分节点的钢筋布置过密，可能影响混凝土的浇筑质量，建议优化。

设计单位同意对配筋进行复核和调整。

3、楼板的厚度和跨度，施工单位咨询是否需要增加加强筋，设计单位根据计算结果认为暂不需要，但会在施工过程中密切关注，如有必要及时处理。

三、给排水专业1、室内给排水管道的布置，施工单位提出部分管道与电气桥架存在交叉冲突，建议调整。

设计单位表示会重新规划管道走向，避免与其他专业管线冲突。

2、消防栓的位置和数量，建设单位要求必须满足消防规范要求，并在图纸中明确标注。

设计单位确认已按照规范进行布置，并将提供详细的消防栓布置图。

图纸会审记录模板一、图纸会审记录的基本信息1、工程名称：＿____2、会审日期：＿____3、地点：＿____4、参加单位及人员：建设单位：＿____设计单位：＿____监理单位：＿____施工单位：＿____二、图纸会审的目的和范围本次图纸会审旨在对施工图纸进行全面审查，发现并解决其中存在的问题，确保施工图纸的准确性、完整性和可操作性，为工程的顺利施工提供保障。

会审范围包括建筑、结构、给排水、电气、暖通等各专业图纸。

三、建筑专业图纸会审要点1、建筑总平面图建筑物的定位坐标、标高是否明确。

周边道路、场地的标高与建筑物的关系是否合理。

消防车道、消防登高面的设置是否符合规范要求。

2、建筑平面图轴线、尺寸标注是否清晰准确。

房间的布局、功能是否满足使用要求。

门窗的位置、尺寸、开启方式是否合理。

楼梯、电梯的位置、数量、尺寸是否符合规范。

3、建筑立面图建筑外立面的造型、色彩是否与效果图一致。

外墙装饰材料、做法的标注是否明确。

门窗的样式、位置与平面图是否对应。

4、建筑剖面图建筑物各层的层高、标高是否准确。

梁、板、柱的位置、尺寸与结构图纸是否一致。

楼梯的踏步高度、宽度是否符合规范。

四、结构专业图纸会审要点1、基础平面图基础的类型、埋深、尺寸是否合理。

基础的持力层、承载力特征值是否明确。

桩基础的桩型、桩长、桩径、桩间距是否符合要求。

2、结构平面图梁、板、柱的编号、尺寸、配筋是否清晰准确。

预留孔洞、预埋件的位置、尺寸是否标注清楚。

结构构件的混凝土强度等级是否明确。

3、结构剖面图各层结构的标高、层高是否准确。

梁、板、柱的节点构造是否合理。

楼梯的结构形式、配筋是否符合规范。

4、结构设计说明工程的抗震设防烈度、抗震等级是否明确。

钢材、混凝土等材料的性能要求是否符合规范。

结构计算的主要参数、荷载取值是否合理。

五、给排水专业图纸会审要点室外给排水管网的布置、走向是否合理。

检查井、化粪池的位置、数量是否满足要求。

给排水管道与其他专业管线的交叉处理是否合理。
