3.2双代号网络图的组成要素认知

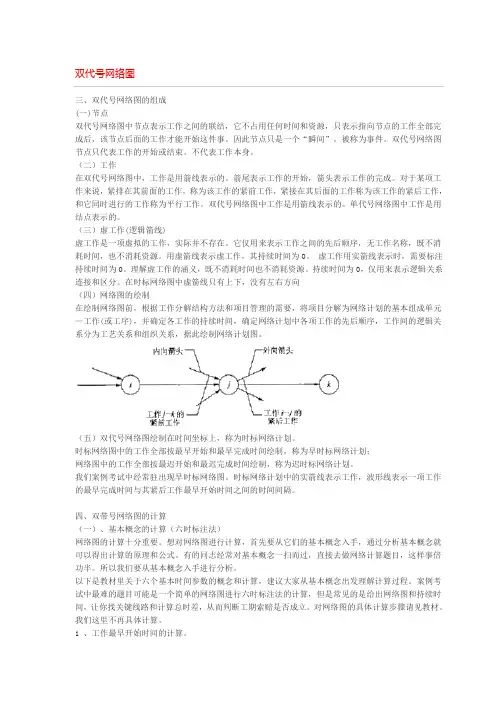

双代号网络图三、双代号网络图的组成(一)节点双代号网络图中节点表示工作之间的联结，它不占用任何时间和资源，只表示指向节点的工作全部完成后，该节点后面的工作才能开始这件事。

因此节点只是一个“瞬间”，被称为事件。

双代号网络图节点只代表工作的开始或结束。

不代表工作本身。

（二）工作在双代号网络图中，工作是用箭线表示的。

箭尾表示工作的开始，箭头表示工作的完成。

对于某项工作来说，紧排在其前面的工作，称为该工作的紧前工作，紧接在其后面的工作称为该工作的紧后工作，和它同时进行的工作称为平行工作。

双代号网络图中工作是用箭线表示的。

单代号网络图中工作是用结点表示的。

（三）虚工作(逻辑箭线)虚工作是一项虚拟的工作，实际并不存在。

它仅用来表示工作之间的先后顺序，无工作名称，既不消耗时间，也不消耗资源。

用虚箭线表示虚工作，其持续时间为0。

虚工作用实箭线表示时，需要标注持续时间为0。

理解虚工作的涵义，既不消耗时间也不消耗资源。

持续时间为0，仅用来表示逻辑关系连接和区分。

在时标网络图中虚箭线只有上下，没有左右方向（四）网络图的绘制在绘制网络图前，根据工作分解结构方法和项目管理的需要，将项目分解为网络计划的基本组成单元—工作(或工序)，并确定各工作的持续时间，确定网络计划中各项工作的先后顺序，工作间的逻辑关系分为工艺关系和组织关系，据此绘制网络计划图。

（五）双代号网络图绘制在时间坐标上，称为时标网络计划。

时标网络图中的工作全部按最早开始和最早完成时间绘制，称为早时标网络计划；网络图中的工作全部按最迟开始和最迟完成时间绘制，称为迟时标网络计划。

我们案例考试中经常驻出现早时标网络图。

时标网络计划中的实箭线表示工作，波形线表示一项工作的最早完成时间与其紧后工作最早开始时间之间的时间间隔。

四、双带号网络图的计算（一）、基本概念的计算（六时标注法）网络图的计算十分重要。

想对网络图进行计算，首先要从它们的基本概念入手，通过分析基本概念就可以得出计算的原理和公式。

双代号网络图介绍网络计划技术是上世纪50年代后期发展起来的一种科学的计算管理方法。

这种方法被人们称为“在航天时代争分夺秒的管理上的突破”。

在军事应用方面，被称为“科学的军队指挥方法”。

今天在科学管理的新方法中，应用最广的就是网络计划技术。

它已经渗透到人类生活的各个领域，并正在迅速地取代着传统的计划管理方法。

网络计划技术是以规定的网络符号及其图形表达计划中各项工作之间的相互制约、相互依赖关系，并分析其内在的规律，从而寻求其最优方案的计划管理新方法。

它符合统筹兼顾、适当安排的思想。

因此，其名数学家华罗庚将其概括在统筹法之内。

在工程实践中，应用网络计划技术的目的就是从进度计划编制、执行、控制和调整方面去增强管理功能。

推广和运用这种新方法，无疑是实现管理现代化的一个重要手段。

关于双代号网络计划的表示方法在建筑工程中，进度计划有多种表示方法，网络图就是其中的一种。

它是将拟建工程的整个建造分解成若干项工作，以规定的网络符号来表达各项工作之间的相互制约、相互依赖的关系，并根据它们的开展顺序和相互关系，从左至右排列起来，形成的网状图形。

这种网状图形称为网络图。

双代号网络图，采用两个带有编号的圆圈和一个中间箭杆表示一项工作。

工作的名称写在箭杆的上方，完成工作所需要的持续时间写在箭杆的下方，箭尾圆圈表示工作的开始，箭头圆圈表示工作的结束。

摘自关于双代号时标网络图双代号时标网络图，是在双代号网络图的基础上，吸取了横道图的优点，使用横向坐标表示每项工作的持续时间，使绘图人及看图人能够更清楚的了解工程项目中每个工作的开始及结束时间。

在时标网络图中，工作持续时间与其横向长度成正比。

网络计划技术的基本原理在建筑工程计划管理中，网络计划技术的基本原理，可以归纳为以下四点。

（1）把一项工程的全部建造过程分解成若干项工作，并按各项工作的开展顺序和相互制约关系，绘制成网络图形。

（2）通过网络图时间参数计算，找出关键工作和关键线路。

（3）利用最优化原理，不断改进网络计划的初始方案，寻求其最优方案。

双代号网络图计划基础知识[优质文档首发]1 网络图的组成双代号网络图由工作、节点、线路三个基本要素组成。

1）工作（也称为过程、活动、工序）----消耗时间及资源的项目用一根箭线和两个圈圈来表示，名称上面，持续时间下面，箭线箭尾节点表示工作开始，箭头节点表示工作结束。

圈圈中两个号码代表这项工作的名称，所以称之为双代号。

（注：非时标网络图中，箭线长度不表示时间段长度）。

工作可以分为三种：需要消耗时间和资源、只消耗时间不消耗资源、不需要时间和资源（只是表达相邻前后工作的逻辑关系虚工作）。

2）节点（也称结点、事件）表示工作开始和结束的瞬间，承上启下的作用，不需要时间或资源.3）线路网络图中从起点节点开始，沿箭线方向连续通过一系列箭线和节点，最后到达终点节点的通路称为线路。

每条线路都有自己确定的完成时间，等于该线路上各项工作持续时间总和，也称为这条线路上所有工作的计划工期。

工期最长的称为关键线路（或主要矛盾线）。

用粗箭线或双箭线连接。

关键线路特征:1)关键线路的线路时间，代表整个网络计划总工期；2)关键线路上的工作称为关键工作，没有时间储备；3)在同一网络图中，至少有一条关键线路；4)关键线路可以相互转变。

非关键线路特征：计划工期、可以有关键工作、非关键工作有时间储备、也不是一成不变的。

2 网络图绘制基本原则及注意问题网络图必须正确的表达整个工程的施工工艺流程和各种工作开展的先后顺序及他们之间的相互制约、相互依存的约束关系。

1）绘制基本原则.工作或节点的字母代号或数字编号，同一网络图中不允许重复出现。

同一个网络图中，只允许一个起节点和一个终点节点，不允许出现没有紧前工作的尾部节点或没有紧后工作的尽头节点。

不允许出现封闭循环回路。

工作箭线方向必须和主方向相应的走向，或选择与主要方向垂直的走向。

代表工作的箭线，其首尾必须都有节点，即网络中不允许出现没有开始节点的工作或没有完成节点的工作。

结语：任何一个人，都要必须养成自学的习惯，即使是今天在学校的学生，也要养成自学的习惯，因为迟早总要离开学校的！自学，就是一种独立学习，独立思考的能力。

双代号网络图中的基本知识及概念★ 双代号网络图的组成在双代号网络图中工作，节点和线路是其基本组成部分。

是以箭线表示工作节点表示工作的开始与结束及工作间的连接点工作两端节点的编号代表一项工作的网络图一、工作1、定义：是指把计划任务按实际需要的粗细程度划分而成子项目，是一项要消耗一定时间，而且大多数情况下也要消耗人力、材料等的活动，是网络计划构成的最基本单元。

（也可称活动、工序或过程）由于所在各自工程计划的规模不同，网络计划的作用不同，工作划分的粗细不同，大小范围也不同。

如对一个规模较大的建设项目而言，一项工作可以表示一幢建筑物或构筑物所形成的单位工程。

一个单位工程，既可划分成若干分部工程，也可划分成基本工作，如预制砼构件由支模板、绑钢筋、浇砼等工作组成。

2、工作的分类（三种）第一种：实工作：指既需占用时间，又需要消耗资源的大多数工作，如支模板、浇砼、墙面抹灰等。

第二种：技术间歇时间：这类工作仅占用时间，一般不耗费资源，如抹灰后需干燥一段时间，砼养护时间。

第三种：虚工作：指在网络图中既不占用时间，又不耗费资源的人为的虚拟的工作。

在双代号网络图中，虚工作有一种不可被替代的重要作用，它可以准确地表示相邻工作之间相互依存，相互制约的逻辑关系。

网络图中，箭尾表示工作的开始，箭头表示工作的完成。

工作名称标注在箭线上方从事该项的持续时间标注于箭线下方如箭线以垂直线的形式出现：工作名称通常标注于箭线左方其持续时间则填写于箭线的右方箭线的箭头和箭尾分别填上圆圈，在圆圈内填入符全规定的数字编号，箭头和箭尾的两端圆圈内编号即可代表这项工作。

二、节点1、定义：节点一般是用圆圈表示箭线之间的分离与交汇的连接点，是网络图的基本组成部分。

2、作用：节点表示工作的结束和工作开始的瞬间，具有承上启下的街接作用，它不占用时间，也不耗费资源3、对于一项工作而言，箭尾节点称为开始节点，箭头节点称为结束节点。

4、节点分类：起点节点中间节点终点节点（一）是网络图中的第一个节点，表示一个工程（项目）的开始，特点如下：（1）、在网络图诸节点中的编号最小的节点（2）、无内向箭线（箭头指向该节点的箭线称为内向箭线或指向箭线）（3）、无任何紧前工作和先行工作，在一个网络中，只应有一个起点，如一个网络图中，出现两个及两个以上的无内向箭线的节点是错误的。
