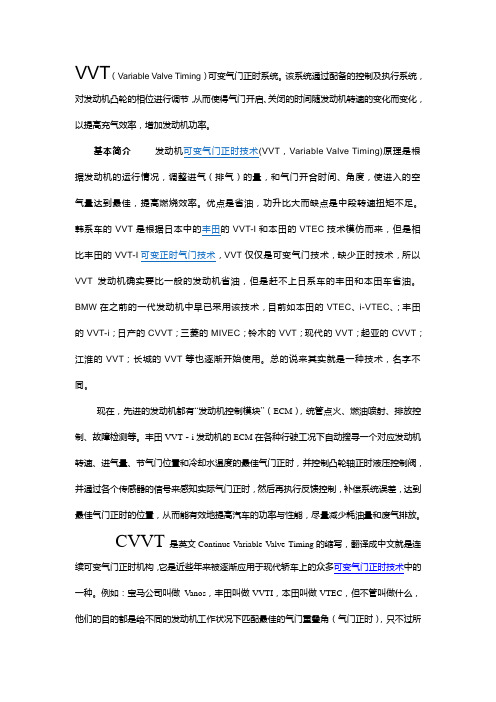

VVT(Variable Valve Timing)可变气门正时系统。
该系统通过配备的控制及执行系统,对发动机凸轮的相位进行调节,从而使得气门开启、关闭的时间随发动机转速的变化而变化,以提高充气效率,增加发动机功率。
基本简介发动机可变气门正时技术(VVT,Variable Valve Timing)原理是根据发动机的运行情况,调整进气(排气)的量,和气门开合时间、角度,使进入的空气量达到最佳,提高燃烧效率。
优点是省油,功升比大而缺点是中段转速扭矩不足。
韩系车的VVT是根据日本中的丰田的VVT-I和本田的VTEC技术模仿而来,但是相比丰田的VVT-I可变正时气门技术,VVT仅仅是可变气门技术,缺少正时技术,所以VVT发动机确实要比一般的发动机省油,但是赶不上日系车的丰田和本田车省油。
BMW在之前的一代发动机中早已采用该技术,目前如本田的VTEC、i-VTEC、;丰田的VVT-i;日产的CVVT;三菱的MIVEC;铃木的VVT;现代的VVT;起亚的CVVT;江淮的VVT;长城的VVT等也逐渐开始使用。
总的说来其实就是一种技术,名字不同。
现在,先进的发动机都有“发动机控制模块”(ECM),统管点火、燃油喷射、排放控制、故障检测等。
丰田VVT-i发动机的ECM在各种行驶工况下自动搜寻一个对应发动机转速、进气量、节气门位置和冷却水温度的最佳气门正时,并控制凸轮轴正时液压控制阀,并通过各个传感器的信号来感知实际气门正时,然后再执行反馈控制,补偿系统误差,达到最佳气门正时的位置,从而能有效地提高汽车的功率与性能,尽量减少耗油量和废气排放。
CVVT是英文Continue V ariable V alve Timing的缩写,翻译成中文就是连续可变气门正时机构,它是近些年来被逐渐应用于现代轿车上的众多可变气门正时技术中的一种。
例如:宝马公司叫做V anos,丰田叫做VVTI,本田叫做VTEC,但不管叫做什么,他们的目的都是给不同的发动机工作状况下匹配最佳的气门重叠角(气门正时),只不过所实现的方法是不同的。
vvt的工作原理
VVT(可变气门正时)是一种机械系统,在内燃机中可以实
现配气机构的相位调整,以优化发动机性能。
VVT的工作原
理主要基于晚气门关闭和提前点火的概念。
下面是VVT的工
作原理的详细解释:
1. 晚气门关闭:当发动机在低转速或负荷较轻的情况下工作时,VVT系统可以延迟气门关闭时间。
这样做可以增加进气门的
开放时间,从而提高进气效率,使得更多的混合气进入燃烧室。
这种延迟气门关闭的操作有助于提高低速扭矩和燃烧效率。
2. 提前点火:在高转速或负荷较重的情况下,VVT系统可以
提前点火时间。
这样做可以使得气缸的压力在曲柄角度上升时更高,增加了爆发力和燃烧效率,从而提高发动机的性能。
此外,提前点火还可以减少排气温度,减轻水平运动负荷,提高整体燃烧效率。
3. 换气阀相位调整:VVT系统通过调整两个相邻气缸的进气
门和排气门的相位差(即升程时间和气门持续开启时间之间的时间差),以优化发动机的性能。
这种相位调整可以使得在不同工作条件下,充分利用气缸的容积和气流动态特性,提高进气和排气的效率,并提升整体的燃烧效率。
4. 液压控制系统:VVT系统通过液压控制单元,根据发动机
负荷和转速的变化,自动地控制曲轴轴上的液压马达或油门枢轴的位置,以调整气门的相位。
液压控制系统与发动机控制单元(ECU)相连,根据传感器提供的数据和预设的策略,实现
VVT的自动调节。
总的来说,VVT系统通过晚气门关闭、提前点火、换气阀相位调整和液压控制系统的协同工作,实现了发动机在不同工况下的优化性能输出。
这种技术的应用可以提高发动机的动力性能、燃烧效率和燃油经济性。
技能训练九可变气门配气相位和气门升程电子控制系统的检测可变气门配气相位和气门升程电子控制系统英文全称为:VVTVLECS(VTEC)根据发动机转速、负荷等的变化来控制 VTEC 机构工作,改变驱动同一气缸两进气门工作的凸轮,以调整进气门的配气相位及升程,并实现单进气门工作和双进气门工作的切换。
第一部分教学组织一、目的要求①了解可变配气相位控制系统(VTEC)的结构及其工作原理。
②掌握可变配气相位控制系统(VTEC)电路的检修。
二、工具器材三、教学节奏与方式四、成绩评定(成绩评定的等级为优良、及格和不及格)第二部分教学内容一、可变配气相位控制系统(VTEC)1.VTEC 机构的组成(以本田雅阁F22B1发动机为例)同一缸有主进气门和次进气门,主摇臂驱动主进气门,次摇臂驱动次进气门,中间摇臂在主、次摇臂之间,不与任何气门直接接触。
相应凸轮轴上的凸轮也有主凸轮、中间凸轮和次凸轮。
如图9-1所示。
图9-1本田雅阁F22B1发动机VTEC结构图2.VTEC 机构的工作原理工作原理发动机低速运转时,电磁阀不通电使油道关闭,此时,三个摇臂彼此分离,主凸轮通过主摇臂驱动主进气门,中间凸轮驱动中间摇臂空摆;次凸轮的升程非常小,通过次摇臂驱动次进气门微量关闭。
配气机构处于单进、双排气门工作状态,单进气门由主凸轮轴驱动,如图9-2所示。
当发动机高速运转,且发动机转速、负荷、冷却液温度及车速达到设定值时,电脑向 VTEC 电磁阀供电,使电磁阀开启,来自润滑油道的机油压力作用在正时活塞一侧,由正时活塞推动两同步活塞和阻挡活塞移动,两同步活塞分别将主摇臂和次摇臂与中间摇臂接成一体,成为一个组合摇臂。
此时,中间凸轮升程最大,组合摇臂受中间凸轮驱动,两个进气门同步工作,气门的升程、提前开启和迟后关闭角度均随发动机转速的升高而增大。
当发动机转速下降到设定值,电脑切断 VTEC 电磁阀电流,正时活塞一侧油压下降,各摇臂油缸孔内的活塞在回位弹簧作用下,三个摇臂又彼此分离而独立工作。
可变配气相位技术定义:用曲轴转角表示的进、排气门开闭时刻和开启持续时间,称为配气相位。
进气配气相位为180°+进气提前角α+进气迟后角β,排气配气相位为180°+排气提前角γ+排气迟后角δ。
试验证明:在进、排气门早开、晚关的过程中,进气门的晚关,对充气效率影响最大,其次是重叠角的大小,人们多在进气门方面改善性能指标。
通过试验证明,两种进气迟后角的充气效率(ηv)和功率(Ne)变化规律是:1、低速时,晚关60°的充气效率ηv低、发动机功率Ne升高迟后。
2、高速时,超过2300~2500r/min后,晚关60°的充气效率ηv和功率Ne ,明显优于40°的相位角。
进气门晚关时对ηv和Ne的影响。
正时柱塞的锁止槽中,该锁止片依靠高速时的惯性力解脱。
大众车系可变气门正时机构VVT (Varble Valve Timing)原理:结构图原理图采用双顶置凸轮轴、4气门结构。
排气凸轮轴通过正时齿形皮带与曲轴相连接,进、排气土林轴之间采用链条驱动,链条上装有油压张紧器。
a)低速时—早开、早关,重叠角加大;b)高速时—晚开、晚关,重叠角减小可变相位调节器是在液压紧链器的基础上,加装了用ECU控制的电磁阀,形成了一个“配气相位调节总成”部件大众车系链条式配气相位调节机构工作原理1)当发动机转速低于1 300r/min时,电磁控制阀不通电,进气凸轮轴即反向转动一定角度θ,进气门早开角度变小,进、排气门的重叠角变小,防止发动机回火,低速运转平稳。
2)当发动机转速高于1 300r/min时,电磁控制阀通电,进气门早开角度变大,进、排气门的重叠角变大,废气排出率加大,提高了容积效率和转矩值。
3)当发动机转速高于3 600r/min时,电磁控制阀又断电,调节工作结束,进气门又回到不提前的位置,晚开和晚关角度加大,可利用气体的惯性能量,提高功率值。
大众车系可变气门正时机构的特点是只改变进气门开、关时间的早晚,配气相位角值不变(时间平移—即早开、早关;晚开、晚关),不改变进气门升程的大小。
VVT(可变气门正时技术)是一种怎样的技术?原理是什么?VVT(可变气门正时)从字面意思来看就是通过某种特有技术让发动机气门的开关时间达到可变调节的正时效果。
正时:让发动机在正确的时间做正确的事因为发动机的配气机构就是用来调节发动机进排气效果以保证发动机在某些工况的效率。
但是发动机的工况是不断变化的,因此固定时间下气门的开闭肯定不能满足发动机全工况下对进气效率的需求。
所以,可以通过硬件机构实现气门的提前和延迟改变时间并配合电控系统的精准控制可以实现气门调节在一定幅度每的智能可变。
这种技术就是我们平时所说的VVT可变气门正时,如果加上电控系统就是电子可变气门正时。
比如本田的ivtec、丰田的vvt-i等。
它们相对没有可变气门正时的发动机主要有以下优点:提高燃油经济性提高低速稳定性和扭矩输出有助于提高功率降低排放污染与未搭载VVT的发动机相比燃油经济性差不多会提高10%-20%,功率提升5%-10%。
下面用浅显易懂的话来分享下它是怎样一种技术?为何要用它?四冲程发动机一个完整的循环包括:吸气、压缩、做功、排气,由于每个冲程都需要活塞由上止点移动到下止点完成180度,所以整个循环曲轴实际上要旋转720度。
凸轮轴是发动机完成配气的主体,凸轮轴由曲轴通过正时皮带驱动,但是一个完整的冲程进气门和排气门只需打开一次所以它们之间齿比固定为2:1。
也就是曲轴转两圈,凸轮轴只需要转一圈。
按道理说气门的开关不是要严格按照每180度一个冲程开闭一次?比如吸气冲程活塞开始下行就打开气门,当活塞到达下止点准备上行前气门关闭;排气冲程在做功结束前一刻打开排气门,活塞上行排除废气。
理论上这种配气不是挺合适的?但现实往往不允许,因为发动机的运行是极其复杂和多变的,无论是阻力、摩擦力、进气效率、温度、压强、废气循环等等各种因素都会影响发动机的性能综合性。
相对于配气系统来说发动机的进气效率其运行有着极其重要的作用而配气系统却和气门的正时有着直接关系。
VVTI-概况VVTIVVT-i是Variable Valve Timing-intelligent的缩写,它代表的含义就是智能正时可变气门控制系统。
这一装置提高了进气效率,实现了低、中转速范围内扭矩的充分输出,保证了各个工况下都能得到足够的动力表现。
另一个先进之处在于全铝合金缸体带来的轻量化,不仅减小了质量,也降低了发动机的噪声。
可变配气正时控制机构的主要目的是在维持发动机怠速性能情况下,改善全负荷性能。
这种机构是保持进气门开启持续角不变,改变进气门开闭时刻来增加充气量。
(1)凌志LS400汽车可变配气正时控制机构(VVT-i)VVT-i系统用于控制进气门凸轮轴在50°范围内调整凸轮轴转角,使配气正时满足优化控制发动机工作状态的要求,从而提高发动机在所有转速范围内的动力性、经济性和降低尾气的排放。
VVT-i系统由VVT-i控制器、凸轮轴正时机油控制阀和传感器三部分组成,如下图所示。
其中传感器有曲轴位置传感器、凸轮轴位置传感器和VVT传感器。
LS400汽车的发动机是8缸V型排列4气门式的,有两根进气凸轮轴和两根排气凸轮轴。
在工作过程中,排气凸轮轴由凸轮轴齿形带轮驱动,其相对于齿形带轮的转角不变。
曲轴位置传感器测量曲轴转角,向ECU提供发动机转速信号;凸轮轴位置传感器测量齿形带轮转角;VVT传感器测量进气凸轮轴相对于齿形带轮的转角。
它们的信号输入ECU,ECU根据转速和负荷的要求控制进气凸轮轴正时控制阀,控制器根据指令使进气凸轮轴相对于齿形带旋转一个角度,达到进气门延迟开闭的目的,用以增大高速时的进气迟后角,从而提高充气效率。
1)结构VVT-i控制器的结构如下图所示,它包括由正时带驱动的外齿轮和与进气凸轮轴刚性连接的内齿轮,以及一个内齿轮、外齿轮之间的可动活塞。
活塞的内、外表面上有螺旋形花键。
活塞沿轴向的移动,会改变内、外齿轮的相对位置,从而产生配气相位的连续改变。
VVT外壳通过安装在其后部的剪式齿轮驱动排气门凸轮轴。
图解可变气门正时机构(VVT1. 可变气门正时机构的结构可变气门正时机构的基本结构如下图所示,主要由可变气门凸轮正时调节器、油压控制阀(OCV)、曲轴位置传感器(CKP)、凸轮轴位置传感器(CMP)及发动机管理系统(PCM)等组成。
CKP 将发动机转速信号传给 PCM,CKP将气缸识别信号传给 PCM。
PCM 经分析、计算,发出指令,输出电流(占空比)控制 OCV,改变 OCV 的高压油通道。
OCV 控制可变气门正时执行器调节进气凸轮轴相位,以使气门正时达到最佳。
VVT-i凸轮正时调节器的结构如下图所示,其由固定在进气凸轮轴上的叶片、与从动正时链轮一体的壳体以及锁销组成。
叶片与壳组成的空腔,分为气门正时提前室和气门正时滞后室,由凸轮轴正时机油控制阀将压力油传送给提前室或滞后室,促使调节器叶片带动凸轴旋转,达到调整进气门正时,获得最佳的配气相位的目的。
凸轮轴正时机油压控制阀的结构如下图所示,其主要由滑阀、线圈、柱塞及回位弹簧等组成。
工作时,发动机管理系统(PCM)接收各传感器传来的信号,经分析、计算后传给凸轮轴正时压力油控制阀控制指令,接通凸轮轴正时压力油控制阀电源,控制滑阀移动,将压力油输送给凸轮轴正时调节器,提前、滞后或保持位置。
当发动机停机时,凸轮轴正时机油控制阀多处在滞后状态,以确保启动性能。
2. 可变气门正时机构的工作原理发动机启动时当可变气门正时执行器的止动销与转子啮合时(转子由于弹簧力处于最大配气延迟位置),凸轮轴链轮与凸轮轴作为一个整体旋转。
当油泵压力升高并且止动销脱离时,便可对凸轮轴链轮与凸轮轴的相应角度进行调节。
气门正时提前当油压控制阀(OCV)的滑阀按照PCM 信号移动到左侧时,油泵液压注入到气门正时提前通道,并最终到达可变气门正时执行器的气门正时提前室。
然后,转子与凸轮轴一起向气门正时提前方向旋转,与曲轴驱动的壳旋转方向相同,此时气门正时被提前,如下图所示。
可变气门正时机构的正时提前气门正时延迟当油压控制阀(OCV)的滑阀按照PCM 信号移动到右侧时,油泵液压注入到气门正时延迟通道,并最终到达可变气门正时执行器的气门正时延迟室。
神奇的VVT可变配气技术在现在的轿车发动机上,我们经常可以看见像VVT-i、i-VTEC、VVL、VVTL-i等技术标号。
这些显赫的标号都代表了它们的与众不同——普通的发动机不一样,这些发动机都采用了发动机可变配气的技术。
可变配气技术,从大类上分,包括可变气门正时和可变气门行程两大类,有些发动机只匹配可变气门正时,如丰田的VVT-i发动机;有些发动机只匹配了可变气门行程,如本田的VTEC;有些发动机既匹配的可变气门正时又匹配的可变气门行程,如丰田的VVTL-i,本田的i-VTEC。
为何先进的发动机都要采用这种技术呢?这些技术的工作原理是什么?它能给发动机带来什么好处呢?可变气门正时为了能更好的说清楚可变气门正时的原理,首先有必要简单解释一下发动机相关的几项工作原理。
大家都知道,气门是由发动机的曲轴通过凸轮轴带动的,气门的配气正时取决于凸轮轴的转角。
在普通的发动机上,进气门和排气门的开闭时间是固定不变的,这种固定不变的正时很难兼顾到发动机不同转速的工作需求,可变气门正时就是解决这一矛盾的技术。
我们在简单回顾一下“气门叠加角”的概念——在发动机运转的时候,我们需要让更多的新鲜空气进入到燃烧室,让废气能尽可能的排出燃烧室,最好的解决方法就是让进气门提前打开,让排气门推迟关闭。
这样,在进气行程和排气行程之间,就会发生进气门和排气门同时打开的情况,这种进排气门之间的重叠被称为气门叠加角。
当发动机处于不同转速时,气门叠加角的要求也是不同的。
没有任何一种固定的气门叠加角设置能让发动机在高地转速时都能完美输出的,如果没有可变气门正时技术,发动机只能根据其匹配车型的需求,选择最优化的固定的气门叠加角。
例如,赛车的发动机一般都采用较小的气门叠加角,以有利于高转速时候的动力输出。
而普通的民用车则采用适中的气门叠加角,同时兼顾高速和低速是的动力输出,但在低转速和高转速时会损失很多动力。
而可变气门正时技术,就是通过技术手段,实现气门叠加角的可变来解决这一矛盾。
发动机可变配气相位技术(VVT engine technology)本文介绍了通过在配气机构多刚体模型中引入柔性体,描述了配气机构的动力学性能,建立了柔性体气门弹簧,分析了气门弹簧动刚度的非线性行为,并且依据模态技术计算得到其动态应力。
主要从进气门晚关角及进排气的动态效应几方面着手,不断改进发动机的配气相位以及进排气系统,使发动机的实际性能曲线逐步接近计算机仿真曲线。
其中配气相位、进气门间隙、排气门间隙、转速、负荷五个调整参数之间是相互影响的。
该方法为优化设计配气机构等机械产品及对其进行疲劳性能研究提供了依据。
该仪器可检测各种汽、柴油发动机的启动性能、高压点火性能、燃油喷射性能、充电性能、动力性能、配气相位、发动机异响震动分析等30余种技术参数,并分析故障产生的原因,在检测过程中,可随时显示各种波形及技术参数和结果并可随机打印,该仪器内存有一百多种国内外发动机技术参数,内容十分丰富,随时可以与检测结果对比。
目前,汽车工业的发展正在面临着两个主要问题——能源的枯竭与环境的污染。
现代高科技的发展已将汽车发动机的节能、减排、低排放作为“节能-高效-环保”一体化课题进行综合研究和技术开发。
为了同时提高汽油机的燃油经济性和动力性,满足越来越严格的排放法规要求,世界各大公司竞相采用新技术生产汽车的发动机。
汽车发动机的配气相位对其动力性、经济性以及排气污染都有重要的影响。
为了保护环境以及为了人类可持续发展,实现低能源消耗和低排放污染已成为汽车发动机的发展方向,这就要求发动机在保证良好动力性的同时,又要降低燃油消耗量,需要某种可变配气相位机构能使气门正时、气门开启持续时间及气门升程等参数中的一个或多个随发动机的工况变化实时进行调节,即配气相位角也应该随之改变。
最佳的配气相因此,二十一世纪符合市场需求的应当是节能、环保、高性能的汽车。
从进气晚关角及进排气的动态效应几方面着手,不断改进发动机的配气相位以及进排气系统,使发动机的实际性能曲线逐步接近计算机仿真曲线。
VVT相位控制方法、装置、控制设备及发动机与流程摘要本文介绍了VVT相位控制方法、装置、控制设备及发动机与流程。
首先,对VVT相位控制方法进行了详细介绍,包括基本原理和实现方式。
然后,介绍了VVT相位控制装置的结构和工作原理。
接着,详细讨论了VVT控制设备的设计和功能。
最后,对VVT相位控制方法在发动机中的应用进行了分析,并描述了相应的流程。
1. VVT相位控制方法VVT(可变气门正时)相位控制方法是一种可以改变发动机气门正时的技术。
其基本原理是通过控制气门正时的相位来优化发动机的燃烧过程,提高燃烧效率和动力性能。
1.1 基本原理VVT相位控制方法基于发动机的工作原理,通过改变进气和排气气门的开启和关闭时间来调整气门正时。
通过适当调整气门正时可以改变燃烧过程中的进气量、排气量和气门重叠角度,从而实现燃烧效率和动力性能的优化。
1.2 实现方式VVT相位控制方法可以通过机械、液压和电子控制方式来实现。
其中,机械方式通过机械装置来调整气门的相位;液压方式通过液压装置来控制气门的相位;电子控制方式通过电子设备来调整气门的相位。
2. VVT相位控制装置VVT相位控制装置是实现VVT相位控制方法的重要组成部分。
它主要由传动装置、控制阀和传感器组成。
2.1 结构VVT相位控制装置的结构通常包括一个传动装置和一个控制阀。
传动装置根据输入的控制信号来调整气门的相位,而控制阀则控制传动装置的运动。
2.2 工作原理VVT相位控制装置的工作原理是通过传动装置和控制阀的配合来调整气门的相位。
当收到控制信号时,控制阀改变液压系统的压力,从而使传动装置改变气门的相位。
3. VVT控制设备VVT控制设备是用于控制VVT相位控制装置的关键设备。
它主要由控制器和相关传感器组成。
3.1 设计VVT控制设备的设计包括控制器的选取和相关传感器的布置。
控制器需要具备相应的控制算法和接口,能够准确地控制VVT相位控制装置的运动。
相关传感器则用于获取发动机的工况参数,以便控制器能够根据实际情况进行相位调整。
汽车新技术: 可变配气相位引言近年来,随着汽车工业的快速发展,汽车的性能和效率要求也越来越高。
为了满足这些需求,汽车制造商一直在努力寻找新技术,其中之一就是可变配气相位技术。
本文将详细介绍可变配气相位技术以及它对汽车性能和效率的影响。
什么是可变配气相位技术?可变配气相位技术是指通过控制发动机进气和排气门的开启和关闭时间,来调整气门的开启和关闭时机以及持续时间。
传统配气相位是固定的,不随发动机工况的变化而变化。
而可变配气相位技术则根据发动机负荷、转速和其他因素来实时调整气门的开启和关闭时间,以优化燃烧过程。
实现可变配气相位的方法实现可变配气相位的方法有多种,下面是几种常见的方法:1. 可变气门正时系统(VVT)可变气门正时系统是一种通过控制凸轮轴相对于曲轴的角度来实现可变配气相位的技术。
通过调整凸轮轴的角度,可以改变气门的开启和关闭时机,以适应不同的工况。
VVT技术可以提供更好的动力和燃油经济性。
2. 可变进气歧管(VIM)可变进气歧管是一种通过改变进气歧管的形状和长度,来实现可变配气相位的技术。
不同的进气歧管形状和长度可以改变进气道的流向和速度,从而影响燃烧过程。
VIM技术可以提供更好的动力和响应性。
3. 可变排气歧管(VEM)可变排气歧管是一种通过改变排气歧管的形状和长度,来实现可变配气相位的技术。
不同的排气歧管形状和长度可以改变排气道的流向和速度,从而影响排气过程。
VEM技术可以提供更好的动力和排放性能。
4. 电子控制单元(ECU)电子控制单元是控制发动机运行的核心设备。
通过控制ECU的软件,可以实现对可变配气相位的精确控制。
ECU利用传感器来监测发动机工况,并根据参数来调整配气相位,以达到最佳性能和效率。
可变配气相位技术的优势可变配气相位技术具有许多优势,对汽车性能和效率的改善有着显著的影响:1. 动力提升可变配气相位技术可以调整气门的时机和持续时间,使得燃烧过程更加充分,更加高效。
这可以提升发动机的动力输出,提高汽车加速性能和爬坡能力。
