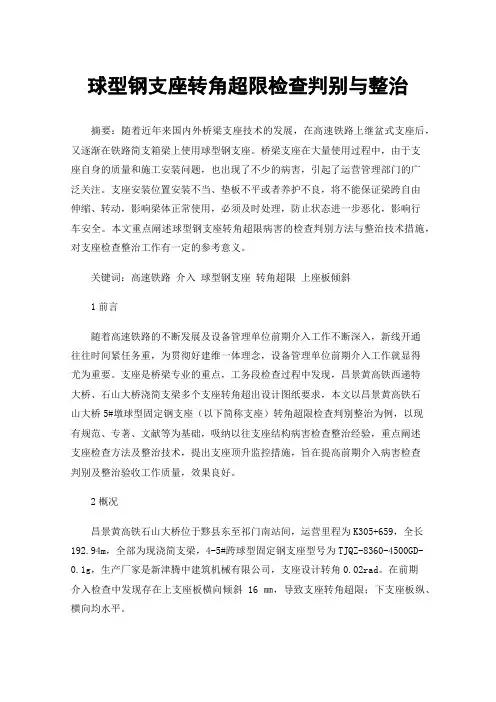

球型钢支座转角超限检查判别与整治摘要：随着近年来国内外桥梁支座技术的发展，在高速铁路上继盆式支座后，又逐渐在铁路简支箱梁上使用球型钢支座。
桥梁支座在大量使用过程中，由于支座自身的质量和施工安装问题，也出现了不少的病害，引起了运营管理部门的广泛关注。
支座安装位置安装不当、垫板不平或者养护不良，将不能保证梁跨自由伸缩、转动，影响梁体正常使用，必须及时处理，防止状态进一步恶化，影响行车安全。
本文重点阐述球型钢支座转角超限病害的检查判别方法与整治技术措施，对支座检查整治工作有一定的参考意义。
关键词：高速铁路介入球型钢支座转角超限上座板倾斜1前言随着高速铁路的不断发展及设备管理单位前期介入工作不断深入，新线开通往往时间紧任务重，为贯彻好建维一体理念，设备管理单位前期介入工作就显得尤为重要。
支座是桥梁专业的重点，工务段检查过程中发现，昌景黄高铁西递特大桥、石山大桥浇简支梁多个支座转角超出设计图纸要求，本文以昌景黄高铁石山大桥5#墩球型固定钢支座（以下简称支座）转角超限检查判别整治为例，以现有规范、专著、文献等为基础，吸纳以往支座结构病害检查整治经验，重点阐述支座检查方法及整治技术，提出支座顶升监控措施，旨在提高前期介入病害检查判别及整治验收工作质量，效果良好。
2概况昌景黄高铁石山大桥位于黟县东至祁门南站间，运营里程为K305+659，全长192.94m，全部为现浇简支梁，4-5#跨球型固定钢支座型号为TJQZ-8360-4500GD-0.1g，生产厂家是新津腾中建筑机械有限公司，支座设计转角0.02rad。
在前期介入检查中发现存在上支座板横向倾斜16㎜，导致支座转角超限；下支座板纵、横向均水平。
2.1支座特性球型钢支座是通过球面聚四氟乙烯板的滑动来实现支座的转动过程，转动力矩小，而且转动力矩只与支座球面半径及聚四氟乙烯板的摩擦系数有关，与支座转角大小无关，特别适用于大转角要求，设计转角可达0.05rad以上，其传力可靠，容许支座位移大，而且转动灵活，适用于弯桥、坡桥、斜桥、宽桥及大跨径桥。
