铁路桥梁体系结构分析及其优化设计铁路桥梁是铁路最重要的结构之一，它不仅具有支撑列车负荷、承受自然灾害、保证铁路安全等多种重要功能，而且对铁路运输效率和经济效益也有着重要的影响。
因此，对铁路桥梁的研究和设计至关重要。
本文将从铁路桥梁设计的体系结构、材料选择、结构分析、以及优化设计等方面进行深入探讨。
一、体系结构铁路桥梁设计需要考虑多种因素，如设计荷载、地形条件、环境条件等。
只有满足铁路运输和安全所需的要求，各种条件得到合理协调时，才能构成一种合理可行的桥梁体系结构。
铁路桥梁的体系结构通常由上部结构、下部结构和桥台构成。
其中，上部结构是铁路桥梁的承载部分，包括桥面、横梁、支座、承台等。
它的设计需考虑荷载、风荷载、温度变化等多种因素，而且还需要考虑列车振动和噪声等影响。
下部结构主要承受上部结构的荷载，包括桥墩、基础等。
下部结构的设计需要考虑地质条件、地震力、桥墩间距等多种因素。
而桥台则是连接上下部结构的部分，通常是沿铁路线布置的，其设计需要考虑陡坡、道岔、特殊障碍物等因素。
二、材料选择铁路桥梁采用的主要材料有钢材、混凝土和木材。
其中，钢材是一种高强度、高韧性的材料，能够承受大荷载和复杂工况，因此在铁路桥梁设计中得到广泛应用。
混凝土则是一种低成本、易施工、耐久性高的材料，特别适合于桥墩等下部结构的部分。
而木材则主要应用于小型桥梁和临时桥梁等特殊场合。
除了主要材料外，铁路桥梁的连接件、支座、防护、防腐等部分的材料也需要合理选择。
连接件主要用于连接桥梁各个部分，通常采用高强度钢材；支座则用于调节桥面和桥墩之间的位移，常用橡胶或钢球等材料制成；而防护和防腐则采用多种材料和工艺，以保障桥梁的安全和使用寿命。
三、结构分析结构分析是铁路桥梁设计的关键环节之一。
它主要分为静力分析和动力分析两种。
静力分析是指在荷载作用下，桥梁结构内外力的平衡关系和各部分的受力情况，其目的是确定桥梁结构是否安全以及所需材料的种类和数量等。
铁路桥梁施工组织设计
铁路桥梁施工组织设计是指在规划和设计铁路桥梁施工过程中，根据施工现场的实际情况，制定合理、科学的施工方案，并组织实施施工的过程。
它是桥梁工程施工的重要部分，其主要目的是保证施工安全、质量和进度。
在进行铁路桥梁施工组织设计时，需要考虑以下因素：
1. 现场地质环境：包括土壤、岩石等地质条件，需要根据实际情况选择合适的施工方法和工艺。
2. 施工工艺：对于不同类型的桥梁，需要选择合适的施工工艺，如浇筑、架设等。
3. 施工设备：需要根据施工工艺和现场条件选择合适的施工设备，如吊车、塔吊等。
4. 施工人员：需要根据施工工艺和工期要求，合理配置施工人员和管理人员。
5. 安全防护：需要制定安全防护措施，保障施工人员的安全。
在组织实施铁路桥梁施工过程中，需要按照施工方案进行严格管理和控制。
同时，
需要时刻关注施工过程中的各种问题和难点，并及时采取措施加以解决，确保施工的顺利进行。
总之，铁路桥梁施工组织设计是铁路工程施工中极为重要的一环，其设计和实施的好坏将直接影响到施工质量和安全。
因此，需要认真制定和执行施工方案，保障施工质量、安全和进度。

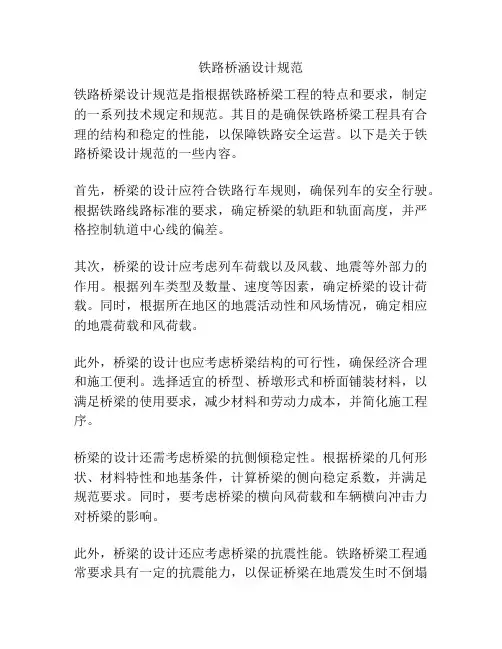

铁路桥涵设计规范铁路桥梁设计规范是指根据铁路桥梁工程的特点和要求，制定的一系列技术规定和规范。
其目的是确保铁路桥梁工程具有合理的结构和稳定的性能，以保障铁路安全运营。
以下是关于铁路桥梁设计规范的一些内容。
首先，桥梁的设计应符合铁路行车规则，确保列车的安全行驶。
根据铁路线路标准的要求，确定桥梁的轨距和轨面高度，并严格控制轨道中心线的偏差。
其次，桥梁的设计应考虑列车荷载以及风载、地震等外部力的作用。
根据列车类型及数量、速度等因素，确定桥梁的设计荷载。
同时，根据所在地区的地震活动性和风场情况，确定相应的地震荷载和风荷载。
此外，桥梁的设计也应考虑桥梁结构的可行性，确保经济合理和施工便利。
选择适宜的桥型、桥墩形式和桥面铺装材料，以满足桥梁的使用要求，减少材料和劳动力成本，并简化施工程序。
桥梁的设计还需考虑桥梁的抗侧倾稳定性。
根据桥梁的几何形状、材料特性和地基条件，计算桥梁的侧向稳定系数，并满足规范要求。
同时，要考虑桥梁的横向风荷载和车辆横向冲击力对桥梁的影响。
此外，桥梁的设计还应考虑桥梁的抗震性能。
铁路桥梁工程通常要求具有一定的抗震能力，以保证桥梁在地震发生时不倒塌或失去使用功能。
因此，桥梁的结构设计需满足地震作用下的要求，并进行相应的抗震加固措施。
最后，桥梁的设计应注意桥梁的防水和抗腐蚀性能。
因为铁路桥梁经常接触水环境，容易受到水的侵蚀，导致桥梁的寿命缩短。
因此，需要对桥梁的结构进行防水和防腐蚀处理，以延长桥梁的使用寿命。
总之，铁路桥梁设计规范是为了确保铁路桥梁工程的质量和使用安全而制定的技术规定和规范。
设计人员应全面考虑桥梁的结构、荷载、稳定性、抗震性能、防水和抗腐蚀性能等因素，在设计中遵守相应的规范要求，以保障铁路运营的安全和顺利。
铁路工程的桥梁隧道设计与施工在铁路交通中，桥梁与隧道是必不可少的组成部分。
桥梁作为连接两个物体的结构，将铁路打通；而隧道则作为铁路的重要通道，将行车过程转移到了地下或者山体内部。
所以，桥梁隧道在铁路工程中的设计和施工是必须要仔细考虑的。
一、桥梁设计1.1 桥梁类型桥梁的类型主要分成四种：梁桥、拱桥、吊桥和斜拉桥。
梁桥主要采用简单梁或连续梁，主桥及辅助桥通常采用钢筋混凝土结构。
拱桥要分类设计，包括圆拱桥、钢拱桥和混凝土拱桥。
吊桥和斜拉桥主要采用拉索系统，也可以按照桥梁形式进行分类。
1.2 桥梁设计要素桥梁的设计要素包括桥梁支座、桥墩高度、桥面宽度、桥塔高度、桥梁跨径、桥面净宽、桥面坡度、汇流和瞬流设计等。
其中，汇流和瞬流设计在河流或海湾桥中尤为重要，主要围绕水流速度和水流量的变化进行设计。
1.3 桥梁施工桥梁施工主要分成设计施工和现场施工两个部分。
设计施工主要包括预测荷载、桥梁形式、材料、构造类型等；现场施工则是以具体状况进行调整，包括施工员编制、材料采购、现场施工等。
二、隧道设计2.1 隧道类型隧道按照位置可分为地面隧道和地下隧道，按照隧道基岩的机械和自然性质分为：软岩隧道、半硬岩隧道和硬岩隧道三类，其中最主要的是硬岩隧道。
2.2 隧道设计要素隧道的设计要素涉及到隧道长度、隧道高度、隧道宽度、隧道道路半径、隧道长度和高度限制等。
其中，隧道长度和信号距离、速度限制相关，隧道高度和宽度则主要关系到通行道路的舒适度。
2.3 隧道施工隧道施工分为开挖施工和支护施工两部分。
开挖施工有所不同，地面隧道一般使用采石机行进1-2m，地下隧道则使用爆破。
支护施工则使用各种材料和附加结构，包括支架、喷注混凝土等。
总之，作为重要的交通建筑，铁路桥梁和隧道的设计与施工至关重要。
在设计和施工之前，综合考虑压力、负重、环境等几方面的因素，才能获得良好的结果。
只有在设计和施工的过程中注重质量和安全，才能使铁路运输更加安全和可靠。

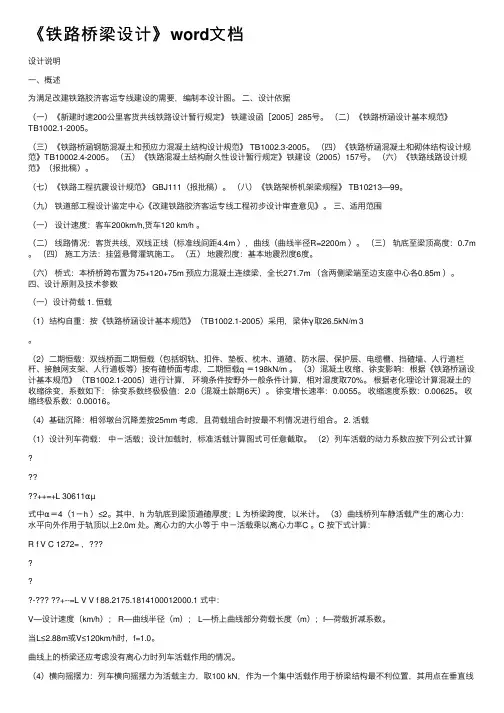

《铁路桥梁设计》word⽂档设计说明⼀、概述为满⾜改建铁路胶济客运专线建设的需要，编制本设计图。
⼆、设计依据（⼀）《新建时速200公⾥客货共线铁路设计暂⾏规定》铁建设函［2005］285号。
（⼆）《铁路桥涵设计基本规范》TB1002.1-2005。
（三）《铁路桥涵钢筋混凝⼟和预应⼒混凝⼟结构设计规范》 TB1002.3-2005。
（四）《铁路桥涵混凝⼟和砌体结构设计规范》TB10002.4-2005。
（五）《铁路混凝⼟结构耐久性设计暂⾏规定》铁建设（2005）157号。
（六）《铁路线路设计规范》（报批稿）。
（七）《铁路⼯程抗震设计规范》 GBJ111（报批稿）。
（⼋）《铁路架桥机架梁规程》 TB10213—99。
（九）铁道部⼯程设计鉴定中⼼《改建铁路胶济客运专线⼯程初步设计审查意见》。
三、适⽤范围（⼀）设计速度：客车200km/h,货车120 km/h 。
（⼆）线路情况：客货共线，双线正线（标准线间距4.4m ），曲线（曲线半径R=2200m ）。
（三）轨底⾄梁顶⾼度：0.7m 。
（四）施⼯⽅法：挂篮悬臂灌筑施⼯。
（五）地震烈度：基本地震烈度6度。
（六）桥式：本桥桥跨布置为75+120+75m 预应⼒混凝⼟连续梁，全长271.7m （含两侧梁端⾄边⽀座中⼼各0.85m ）。
四、设计原则及技术参数（⼀）设计荷载 1. 恒载（1）结构⾃重：按《铁路桥涵设计基本规范》（TB1002.1-2005）采⽤，梁体γ取26.5kN/m 3。
（2）⼆期恒载：双线桥⾯⼆期恒载（包括钢轨、扣件、垫板、枕⽊、道碴、防⽔层、保护层、电缆槽、挡碴墙、⼈⾏道栏杆、接触⽹⽀架、⼈⾏道板等）按有碴桥⾯考虑，⼆期恒载q ＝198kN/m 。
（3）混凝⼟收缩、徐变影响：根据《铁路桥涵设计基本规范》（TB1002.1-2005）进⾏计算，环境条件按野外⼀般条件计算，相对湿度取70%。
根据⽼化理论计算混凝⼟的收缩徐变，系数如下：徐变系数终极极值：2.0（混凝⼟龄期6天）。
铁路桥梁设计规范铁路桥梁设计是指为铁路建设所需的各种桥梁进行设计，以满足运营要求和安全规范。
铁路桥梁设计规范是对桥梁设计的技术指导和要求的总结，以保证桥梁的稳定性、安全性和耐久性。
一. 桥梁设计的基本原则1. 安全性原则：桥梁的设计应满足强度和稳定性要求，确保桥梁在正常运营和特殊情况下（如地震和洪水）具有足够的安全性。
2. 经济性原则：桥梁设计应在满足安全性和使用要求的前提下，尽量采用经济合理的结构形式和材料，降低建设和维护成本。
3. 公益性原则：桥梁设计应考虑对环境的影响，减少对自然和社会环境的破坏，保护生态平衡和人类居住环境。
二. 技术规范1. 桥梁荷载：根据铁路线路类型和设计速度确定荷载等级，考虑列车和行车荷载的作用，设计桥梁的结构强度和稳定性。
2. 桥梁水工条件：根据气候和水文条件，确定桥墩、墩台和桥基的水工桩基和排水系统设计，确保桥梁的稳定和耐久性。
3. 桥梁抗震设计：根据地震分区和设计地震动参数，对桥梁进行抗震分析和设计，确保桥梁在地震条件下乘车安全和结构稳定。
4. 桥梁防洪设计：根据洪水历史资料和洪水预测，确定桥梁的洪水标准和防洪措施，防止桥梁受到洪水冲刷和冲毁。
5. 桥梁防腐设计：根据桥梁所处的环境条件，采用适当的防腐措施和材料，延长桥梁的使用寿命。
6. 桥梁照明设计：根据铁路运营要求和夜间行车安全，对桥梁进行照明设计，保证列车驾驶员对桥梁的能见度。
7. 桥梁排水设计：对于特殊地方如水系交汇处，要采取相应的排水设计措施，防止积水对桥梁的损害。
8. 桥梁隐蔽作业设计：为了保护施工人员的安全，对需要进行维护和修复的桥梁设计隐蔽作业空间和安全通道。
三. 结构设计要求1. 桥墩和墩台设计：根据荷载和地质条件，确定桥墩和墩台的高度、宽度和布置，确保桥墩的稳定性和对荷载的承载能力。
2. 梁设计：根据跨径和荷载条件，确定梁的截面形式和尺寸，考虑强度、刚度和轨道几何条件。
3. 桥面铺装设计：根据铁路线路类型和列车运行要求，确定桥面铺装材料和承载能力。

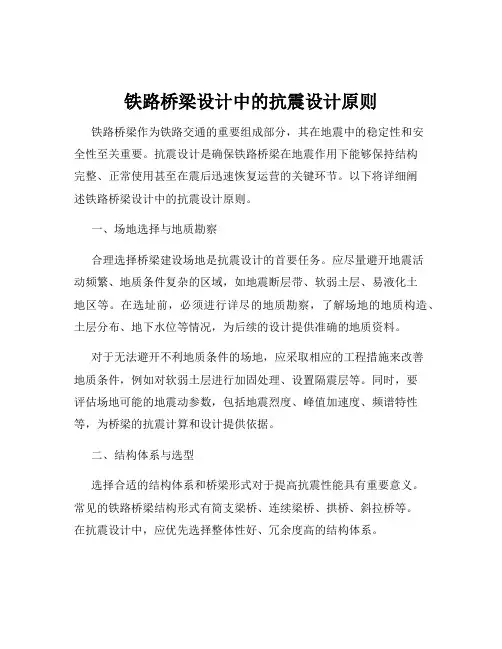

铁路桥梁设计中的抗震设计原则铁路桥梁作为铁路交通的重要组成部分，其在地震中的稳定性和安全性至关重要。
抗震设计是确保铁路桥梁在地震作用下能够保持结构完整、正常使用甚至在震后迅速恢复运营的关键环节。
以下将详细阐述铁路桥梁设计中的抗震设计原则。
一、场地选择与地质勘察合理选择桥梁建设场地是抗震设计的首要任务。
应尽量避开地震活动频繁、地质条件复杂的区域，如地震断层带、软弱土层、易液化土地区等。
在选址前，必须进行详尽的地质勘察，了解场地的地质构造、土层分布、地下水位等情况，为后续的设计提供准确的地质资料。
对于无法避开不利地质条件的场地，应采取相应的工程措施来改善地质条件，例如对软弱土层进行加固处理、设置隔震层等。
同时，要评估场地可能的地震动参数，包括地震烈度、峰值加速度、频谱特性等，为桥梁的抗震计算和设计提供依据。
二、结构体系与选型选择合适的结构体系和桥梁形式对于提高抗震性能具有重要意义。
常见的铁路桥梁结构形式有简支梁桥、连续梁桥、拱桥、斜拉桥等。
在抗震设计中，应优先选择整体性好、冗余度高的结构体系。
简支梁桥结构简单，受力明确，但在地震作用下相邻梁体之间容易发生碰撞，影响结构的安全性。
连续梁桥具有较好的整体性和变形能力，能够有效地分散地震力。
拱桥由于其拱肋的受压特性，在一定程度上具有较好的抗震性能，但要注意拱脚处的抗震设计。
斜拉桥的索塔和主梁通过斜拉索相连，形成了复杂的空间受力体系，在抗震设计中需要考虑索塔和主梁的协同工作以及拉索的振动特性。
此外，桥梁的跨度布置也会影响抗震性能。
过大的跨度可能导致结构在地震作用下的变形过大，过小的跨度则可能增加结构的数量和连接节点，增加地震破坏的风险。
因此，应根据实际情况合理确定桥梁的跨度。
三、强度与延性设计强度设计是保证桥梁在地震作用下不发生强度破坏的基本要求。
通过计算地震作用下结构的内力和应力，确定构件的尺寸和材料强度，确保结构具有足够的承载能力。
然而，仅仅依靠强度设计是不够的，还需要考虑结构的延性。
浅谈铁路桥梁及设计
摘要：伴随着我国经济的发展和人民生活水平的日益提高，人们对铁路运输的是时效性、安全性、舒适性提出了更高的要求，这同时也对铁路桥梁设计提出越来越高的要求。
铁路桥梁在设计的过程中，需要对铁路轨面高程、蹲底高程、墩顶高程等进行准确的计算，铁路桥梁的设计直接影响到施工的稳定性和准确性。
本文主要是从大跨度预应力桥、地道桥、混凝土拱桥等几个主要的方面对铁路桥梁设计进行了系统的论述，从而保证了铁路桥梁的稳定运行。
关键词：铁路；桥梁；设计
一、预应力混凝土铁路桥梁的设计
1、预应力混凝土连续桥梁设计
连续梁是一种超静定结构，一般地说，只要设计恰当，都能使内力分布比较合理，使梁式结构的应用范围得以扩大，桥跨和桥墩工程量都可能比简支梁省。
预应力混凝土连续梁便于无支架施工，更是获得广泛采用的重要因素。
和简支梁比较，连续梁中间支点截面有负弯矩，使梁内所受弯矩沿梁长分布比较均匀，从而有利于利用支点附近的梁截面和梁内的预应力钢筋。
桥墩工程方面，连续梁桥多数桥墩只有一排支座，墩帽尺寸可以较小，对安设活动支座的桥墩，制动力不起控制作用，而在竖向荷载作用下墩身轴心受压，因此桥墩尺寸可以较小。
但是安设固定支座的桥墩(常称制动墩)，需要承担几跨梁上的制动力。
连续梁的截面高度，为适应内力的变化，通常沿跨度是变化的，
已建成变高度连续梁的资料表明，中间支点处截面高度一般采用跨中截面高度的1.5—2.0倍。
增加连续梁中间支点处的高度，除因支点截面的弯矩比跨中弯矩大很多外，还考虑到梁截面在支点处较为不利的受力条件。
2、预应力混凝土刚架桥设计
刚架桥的梁通常采用变高度的纵断面。
在门形刚架中，支柱边缘的梁高与跨中梁高之比一般约在3—5之间，在斜腿刚架中则以在2—2.5之间为宜。
刚架中的梁承受正负弯矩，常采用箱形截面，跨中梁高对铁路桥可取两肩之间主梁跨度的1/20左右，对公路桥则可取为1/30—1/35。
在跨度不大的刚架桥中，为简化构造、降低梁高，也可采用板式截面，板式截面的梁高可取得更低，对铁路桥约在1/25上下，对公路桥则可在1/50上下。
刚架梁的横截面在布置原则上与一般梁式桥相同，但在大跨度刚架桥中，为了提高结构的横向刚度，梁的宽度也可考虑采用朝支柱逐渐加大的形式。
二、铁路地道桥的设计技术和方案
1、铁路地道桥的主要尺寸和构造特点
在铁路桥梁的设计中，箱形框架地道桥按车辆通过的繁忙程度，可以是单孔或多孔框架。
位于郊区公路的单孔箱形框架地道桥，如为双车道，则车道宽至少7m并在两边各设0.75m宽的人行道，如为单车道，车道宽至少4.5m，也在两边各设0.75m宽的人行道。
两孔箱形框架地道桥用得比较少，因为每一孔都是快慢车混合行驶，容易产生交通事故。
而且非机动车又不能将坡度减缓，一般用于主
要是通行机动车的地道桥。
当采用三孔箱形框架时，可以根据现场施工设备能力，或是三孔整体浇筑一次顶进，或者三孔分别浇筑分别顶进。
前一种方式的结构整体性好，施工速度快。
后一种方式可以使三孔做成不等高，倒换使用模板，减小顶进力以及线路轨道的加固比较方便。
2、地道桥的顶进法施工技术
首先，分节顶进法。
将一个比较长的箱体，分成两节或数节，在各节之间设置中继间千斤顶，前节箱体利用后节箱体的重量推进一个顶程，后节箱体利用后背推进，同时使中继间千斤顶活塞回程。
由于这种顶进法的后背只要支承最后一节箱体的顶进，因此工程量可以大大减小。
根据场地布置的许可，箱体可以按串联式或并列式浇筑。
串联式可以在各千斤顶安装完成后，中途不间断地连续顶进。
并列式则在第一箱体顶进后，必须将第二箱体横移并安装千斤顶，再继续顶进。
然而采用并列式可以减小滑板以及传力顶程的长度。
其次，自平衡顶进法。
自平衡顶进法也可以称为顶拉法，是一种基本上可以不用后背的顶进法。
其基本施工方法为，将箱形框架分成三节（或更多节），首尾节之间用钢丝束或粗钢筋临时连接，并在尾节后设置一根钢梁。
为了保证箱型框架能够由自重平衡顶进，必须按照各种情况对各分节的长度进行检算，通常第一节长度应该取值比较小。
再次，地垫顶进法。
气垫顶进是一项减小顶进阻力的有效措施，其基本原理是，不管地道桥跨度多大，通常由于框架自重，底板作
用于地基土上平均压应力约为3.9×104~5.88×104pa)，如果在箱身底板与地面接触面之间吹入压缩空气形成气垫层，而当气体压力超过箱身自重压力时，则箱身将被气体压力微微抬起，可以大大地减少箱身和地面间的接触压力，使箱身摩擦力大为减少，从而达到减小顶进力的目的。
三、铁路钢筋混凝土石拱桥设计方案
1、拱桥总体布置设计
首先，确定拱桥各部分标高和主拱矢跨比。
拱桥以主拱两拱脚截面重心间的水平距离为主拱跨度，以拱顶截面重心与两拱脚截面重心连线间的竖直距离为矢高。
矢高与跨度之比称矢跨比。
当跨度大小在分路布置设计中初步拟定之后，矢跨比主要取决于主拱拱顶底面与起拱线的标高；其次，不等跨分孔的处理。
在多跨拱桥中，往往其中仅一路或：：跨必须满足通航净空的要求，或受地形、地质等条件的限制，不宜等跨分孔。
此时，在选择支承于同一桥墩上的相邻两不等跨拱的矢跨比时，应考虑别对桥墩所施推力的相互平衡，以减少桥墩所受的弯矩。
2、铁路桥梁拱轴线形式设计
选择拱轴线形式的基本原则是使它尽量与荷载的压力线相吻合，以减小土拱截面弯矩。
很明显，不可能找出一条供轴曲线，使它在所有荷或情况下均与压力线吻合。
因为不同的活载位置有着不同的压力线，即使在恒载作用下，拱轴也不可能与恒载压力线完全吻合。
在铁路桥梁拱轴线设计中，要确定好实腹拱拱轴线、空腹拱
拱轴线等的设计规范，保证桥梁拱轴线设计的完善，保证铁路的正常运行。
随着国民经济的发展，国家财力的增长，人们对桥梁设计、建设的要求也越来越高，不再单纯追求经济实用，而开始追求技术经济合理及与环境协调的景观效果，要更好地优化铁路桥梁的设计理念和设计方案，保证铁路运输的稳定运行，为我国经济的发展和国民生活水平的提高提供有力的前提。
