井下六大系统--我国深部金属矿山开采调查2010年国发〔2010〕23号提出安全避险“六大系统”，安全避险“六大系统”是指监测监控系统、并下人员定位系统、紧急避险系统、压风自救系统、供水施救系统和通信联络系统，随后安监总管《金属非金属地下矿山安全避险“六大系统”安装使用和监督检查暂行规定》发布，全国非煤矿山“六大系统”建设正式拉开帷幕。

自大力推进非煤矿山安全避险“六大系统”以来，“六大系统”建设取得了不小的进展，对矿山安全带来了积极地推动作用。

目前，大多数地下矿山的生产主要依靠大量劳动力，随着开采深度加大，安全形势越来越严峻。

“六大系统”在保障安全生产发挥着重要作用自大力推进非煤矿山安全避险“六大系统”以来，对矿山安全生产，带来了积极推动作用。

为煤矿安全管理和避险救援提供决策和调度指挥依据，实现煤矿入井人员动态管理，准确掌握各个区域作业人员的情况，加强对人员的安全管理和及时有效的避险; 对煤矿井下灾害突发紧急情况下的安全避险，为井下作业人员提供应急生存空间; ，确保在井下发生灾变时，现场作业人员有充足的氧气供应，防止发生窒息事故; 实现井上下和各个作业地点通信联络，为防灾抗灾和快速救援提供准确信息%&六大系统#在保障安全生产上发挥重要作用，对维护矿井作业人员的安全与健康&保障煤矿安全生产，具有十分重要的意义’“六大系统”为我国矿山信息化建立了基础平台，是地下矿山从无通信到可视可控的一次质的飞跃，是矿山信息化建设的开端。

下一步，在矿山信息化发展过程中，通信技术是关键的基础环节。

特别是地下矿山，在狭窄的通道内，石头和粉尘严重干扰着电磁波的发送，极大地阻碍了通信畅通。

为此，核心通信技术的研究和发展，将成为实现智能采矿的前提，也是后“六大系统”时代所要攻克的难关“六大系统”设备的性能如何有效改进提高，已成为矿山企业的迫切要求。

目前，大多数地下矿山的生产主要依靠大量劳动力，随着开采深度加大，安全形势越来越严峻。

金属非金属地下矿山安全避险“六大系统”1 监测监控系统。

1.1 地下矿山企业应于2011年底前建立采掘工作面安全监测监控系统，实现对采掘工作面一氧化碳等有毒有害气体浓度，以及主要工作地点风速的动态监控。

1.1.1 一氧化碳传感器设置。

1.1.1.1 采用压入式通风的独头掘进巷道，应在距离掘进工作面5-10m混合风流处和距离巷道出口10-15m回风流中各设置1个一氧化碳传感器；采用抽出式通风的独头掘进巷道，应在风筒口与工作面的混合风流处设置1个一氧化碳传感器；采用混合式通风的独头掘进巷道，应在距离掘进工作面5-10m混合风流处设置1个一氧化碳传感器。

一氧化碳传感器应垂直悬挂，距顶板不得大于0.3m，距巷壁不得小于0.2m。

混合风流处的一氧化碳传感器应有防止爆破冲击的防护设施。

1.1.1.2 每个采场入口处应设置1个一氧化碳传感器。

1.1.1.3 掘进天井时，应按照独头掘进巷道的要求设置一氧化碳传感器。

1.1.1.4 一氧化碳传感器报警浓度应设定为0.0024%。

1.1.1.5 一氧化碳传感器的安装，应做到维护方便和不影响行人行车。

1.1.2 风速传感器设置。

1.1.2.1 地下矿山各采掘工作面应设置风速传感器。

当风速低于或超过《金属非金属矿山安全规程》的规定值时，应能发出报警信号。

1.1.2.2 矿井主通风机房应设置风速和风压传感器，实现对全矿井总风量的动态监测。

1.2 开采高硫等有自然发火危险矿床的地下矿山企业，还应在采掘工作面设置温度、硫化氢、二氧化硫等有毒有害气体传感器。

1.3 存在大面积采空区、工程地质复杂、有严重地压活动的地下矿山企业，应于2012年底前建立完善地压监测监控系统，实现对采空区稳定性、顶板压力、位移变化等的动态监控。

地下矿山企业应采用监测仪器或仪表，对开采范围内地表沉降量进行观测。

1.4 开采与煤共（伴）生矿体的地下矿山企业，应按照《煤矿安全监控系统及检测仪器使用管理规范》(AQ1029-2007)的要求，在2010年底前建立完善安全监控系统，实现对井下瓦斯、一氧化碳浓度、温度、风速等的动态监测监控。

安全避险“六大系统”安装标准及要求第一篇：安全避险“六大系统”安装标准及要求安全避险“六大系统”安装标准及要求金属非金属地下矿山安全避险“六大系统”是指监测监控系统、井下人员定位系统、紧急避险系统、压风自救系统、供水施救系统和通信联络系统。

根据安监总管一〔2010〕168号文要求，地下矿山应按规定要求安装使用安全避险“六大系统”，并加强日常管理和维护，确保各系统正常运行。

安全避险“六大系统”安装标准及要求监测监控系统安全监测监控系统，包括有毒有害气体浓度监控装置、通风系统动态监测装置、地压监测监控装置、作业人员出入视频监控装置。

本石场不属于开采高硫等有自然发火危险矿床的地下矿山企业，不属于存在大面积采空区、工程地质复杂、有严重地压活动的地下矿山企业，不属于开采与煤共（伴）生矿体的地下矿山企业。

按照安监总管一〔2010〕168号要求，本石场需要安装一氧化碳浓度监控装置、通风系统动态监测装置及作业人员出入视频监控装置。

监测监控系统在井口值班房设置具有数据显示、传输、存储、处理、打印、声光报警、控制等功能的监控终端，所有监测监控装置通过信号电缆连接至监控终端，所有监测监控结果及数据均能及时反馈至监控终端。

一氧化碳浓度监控装置本石场开采矿体为中厚层状生物碎屑白云质灰岩，围岩为灰岩或石英砂岩、粉砂岩，矿岩岩性稳定，对人体健康和周围环境不会造成影响。

但开采过程中，由于需要进行爆破作业，并采用内燃设备装运矿石，火药燃烧后产生的炮烟及内燃设备排出的尾气含有大量一氧化碳等有毒有害物质，当其大量积聚于采场、运输巷道等作业场所而不能及时排出地表，超过一定浓度时，容易造成人员中毒事故。

为实现对井下一氧化碳等有毒有害气体浓度的动态监控，确保作业场所的安全，设计选用GTH1000型一氧化碳传感器按要求安装于井下各部位。

GTH1000型一氧化碳传感器是新一代智能型一氧化碳传感器,采用标准信号输出，可与各种监控系统配套使用，连续监测工作环境中的一氧化碳浓度。

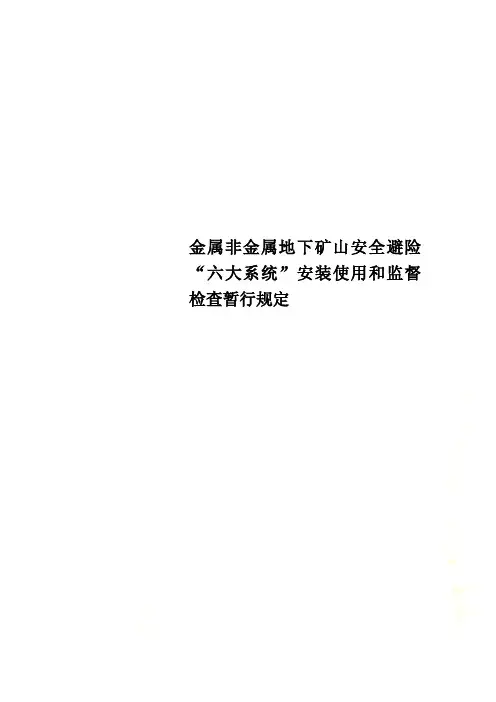

金属非金属地下矿山安全避险“六大系统”安装使用和监督检查暂行规定国家安全监管总局关于印发《金属非金属地下矿山安全避险“六大系统”安装使用和监督检查暂行规定》的通知各省、自治区、直辖市及新疆生产建设兵团安全生产监督管理局，有关中央企业：为认真贯彻落实《国务院关于进一步加强企业安全生产工作的通知》(国发(2010)23号)精神，进一步提高金属非金属地下矿山安全生产保障能力，国家安全监管总局组织制定了《金属非金属地下矿山安全避险“六大系统”安装使用和监督检查暂行规定》。

现印发给你们，请遵照执行。

国家安全生产监督管理总局二○一○年十月九日金属非金属地下矿山安全避险“六大系统”安装使用和监督检查暂行规定一、总则(一)根据《国务院关于进一步加强企业安全生产工作的通知》(国发(2010)23号)精神和《金属非金属矿山安全规程》(GB16423-2006)等有关规定，制定本规定。

(二)金属非金属地下矿山(以下简称地下矿山)安全避险“六大系统”是指监测监控系统、井下人员定位系统、紧急避险系统、压风自救系统、供水施救系统和通信联络系统。

(三)地下矿山企业应按本规定要求期限安装使用安全避险“六大系统”，并加强日常管理和维护，确保各系统正常运行。

(四)县级以上安全监管部门负责本行政区域内地下矿山企业安全避险“六大系统”安装使用的监督检查工作。

二、安装标准(五)监测监控系统。

1.地下矿山企业应于2011年底前建立采掘工作面安全监测监控系统，实现对采掘工作面一氧化碳等有毒有害气体浓度，以及主要工作地点风速的动态监控。

(1)一氧化碳传感器设置。

①采用压入式通风的独头掘进巷道，应在距离掘进工作面5-10m混合风流处和距离巷道出口10-15m回风流中各设置1个一氧化碳传感器；采用抽出式通风的独头掘进巷道，应在风筒口与工作面的混合风流处设置1个一氧化碳传感器；采用混合式通风的独头掘进巷道，应在距离掘进工作面5-10m混合风流处设置1个一氧化碳传感器。

金属非金属地下矿山供水施救系统建设规范1 范围本标准规定了金属非金属地下矿山供水施救系统的安装、维护和管理要求。

2 规范性引用文件下列文件对于本文件的应用是必不可少的。

凡是注日期的引用文件，仅注日期的版本适用于本文件。

凡不注日期的引用文件，其最新版本（包括所有的修订单）适用于本文件。

GB 16423—2006 金属非金属矿山安全规程3 术语和定义3.1供水施救系统water rescue system在矿山发生灾变时，为井下提供生活饮用水的系统，包括水源、过滤装置、供水管路、三通及阀门等。

3.2生产供水系统supplying-water system for produce在矿山正常生产时，为井下作业地点提供生产用水的系统，包括水源、供水管路、三通及阀门等。

3.3生活饮用水drinking water供人生活的饮水和生活用水。

3.4静压供水hydrostatic pressure supplying-water利用水源位置与井下用水点间的自然压差向井下用水点供水。

3.5动压供水pump supplying-water利用水泵向井下用水点供水。

4 建设要求4.1金属非金属地下矿山应根据安全避险的实际需要，建设完善供水施救系统。

4.2供水施救系统应进行设计，并按照设计要求进行建设。

4.3供水施救系统应优先采用静压供水；当不具备条件时，采用动压供水。

4.4供水施救系统可以与生产供水系统共用，施救时水源应满足生活饮用水水质卫生要求。

4.5供水管道应采用钢质材料或其他具有同等强度的阻燃材料。

4.6供水管道敷设应牢固平直，并延伸到井下采掘作业场所、紧急避险设施、爆破时撤离人员集中地点等主要地点。

4.7各主要生产中段和分段进风巷道的供水管道上每隔200~300m应安设一组三通及阀门。

4.8独头掘进巷道距掘进工作面不大于100m处的供水管道上应安设一组三通及阀门，向外每隔200~300m应安设一组三通及阀门。

4.9爆破时撤离人员集中地点的供水管道上应安设一组三通及阀门。

矿山井下安全避险“六大系统“安全避险“六大系统”包含：监测监控系统、井下人员定位系统、紧急避险系统、压风自救系统、供水施救系统和井下通信联络系统。

一.监测监控系统简介：监测监控系统主要用来监控和预警有毒有害气体、火、冲击地压等重特大事故。

监测监控系统监测有毒气体浓度、风速、温度、粉尘、风压、馈电状态、风门状态、风筒状态、局部通风机开停、主通风机开停等，当出现超限或局部通风机停止运行运行或掘进巷道停风时，自动切换相关区域的电源并封锁，同时报警。

系统还具有预警，火灾监控与与预警、矿山压力监测与预警等功能。

监测监控系统在应急救援和事故调查中也发挥着重要的作用。

当矿井下发生瓦斯爆炸等事故后，系统的检测记录是确定事故时间、爆炸源、火源等重要依据之一。

根据监测的数据突变等信息分析事故时间。

根据监测的有毒有害气体浓度和时间顺序等分析事故源。

根据监测的设备状态分析火源。

根据监测的局部通风机、风门、主通风机、风速、风压、有毒有害气体浓度等分析有毒有害气体积聚原因。

根据监测的有毒有害气体的浓度变化，分析波及范围等。

监测控制系统一般由传感器、执行机构、分站、电源箱（或电控箱）、主站（或传输接口）、主机（含显示器）、系统软件、服务器、打印机、大屏幕、UPS电源、远程终端、网络接口和电缆等组成。

传感器、执行机构、分站、电源箱（或电控箱）等设置在井下，其他设备设置在地面。

监测监控系统是防止有毒有害气体的浓度和其他安全事故预警的重要参数。

因此，采掘工作面及回风巷、掘进工作面及回风流等地点必须设置有毒有害气体浓度检测传感器。

当有毒有害气体浓度达到或超过报警浓度时，声光报警，提醒领导，生产调度等及时将人员撤至安全处，及时处理事故隐患，防止有毒有害气体爆炸等事故发生。

当有毒有害气体浓度达到或超过断电浓度时，切断被控区域电源，避免或减少由于电气设备失爆、违章作业、电气设备故障电火花或危险温度引起报气体爆炸；避免或减少开采、掘进、运输等设备运行产生的摩擦撞击火花及危险温度等引起气体爆炸。

井下避险“六大系统”金属非金属地下矿山安全避险“六大系统”是指监测监控系统、井下人员定位系统、紧急避险系统、压风自救系统、供水施救系统和通信联络系统。

监测监控系统安装标准1.地下矿山企业应于2011年底前建立采掘工作面安全监测监控系统，实现对采掘工作面一氧化碳等有毒有害气体浓度，以及主要工作地点风速的动态监控。

(1)一氧化碳传感器设置。

①采用压入式通风的独头掘进巷道，应在距离掘进工作面5-10m混合风流处和距离巷道出口10-15m回风流中各设置1个一氧化碳传感器;采用抽出式通风的独头掘进巷道，应在风筒口与工作面的混合风流处设置1个一氧化碳传感器;采用混合式通风的独头掘进巷道，应在距离掘进工作面5-10m混合风流处设置1个一氧化碳传感器。

一氧化碳传感器应垂直悬挂，距顶板不得大于0.3m，距巷壁不得小于0.2m。

混合风流处的一氧化碳传感器应有防止爆破冲击的防护设施。

②每个采场入口处应设置1个一氧化碳传感器。

③掘进天井时，应按照独头掘进巷道的要求设置一氧化碳传感器。

④一氧化碳传感器报警浓度应设定为0.0024%。

⑤一氧化碳传感器的安装，应做到维护方便和不影响行人行车。

(2)风速传感器设置。

①地下矿山各采掘工作面应设置风速传感器。

当风速低于或超过《金属非金属矿山安全规程》的规定值时，应能发出报警信号。

②矿井主通风机房应设置风速和风压传感器，实现对全矿井总风量的动态监测。

2.开采高硫等有自然发火危险矿床的地下矿山企业，还应在采掘工作面设置温度、硫化氢、二氧化硫等有毒有害气体传感器。

3.存在大面积采空区、工程地质复杂、有严重地压活动的地下矿山企业，应于2012年底前建立完善地压监测监控系统，实现对采空区稳定性、顶板压力、位移变化等的动态监控。

地下矿山企业应采用监测仪器或仪表，对开采范围内地表沉降量进行观测。

4.开采与煤共(伴)生矿体的地下矿山企业，应按照《煤矿安全监控系统及检测仪器使用管理规范》(AQ1029-2007)的要求，在2010年底前建立完善安全监控系统，实现对井下瓦斯、一氧化碳浓度、温度、风速等的动态监测监控。

矿山六大系统的介绍矿山安全的六大系统：1、监测监控系统1）、组成系统由主机、传送接口、分站、传感器等设备组成。

2）、功能用于监测气体、风速、风压、温度、通风机开停状态等参数，具有采集传输、存储、处理、显示、打印、声光报警、控制等功能2、人员定位系统1）、组成井下人员位置监测系统一般由识别卡、位置监测分站、电源箱、传输接口、主机、系统软件、服务器、打印机、UPS电源、远程终端、网络接口等组成2）、功能■全矿人员实时跟踪、定位■矿井移动目标的实时监视■井下人员分布和行踪查询■井下工作人员的考勤管理■紧急搜救与紧急报警功能■矢量图的编辑及分类检索■各类报表数据查询与打印■信息存储和历史数据播放3、紧急避险系统1）、组成由避灾路线、避灾设施（包括避灾硐室、救生舱）等组成。

2）、在井下发生紧急灾害的情况下，味避灾人员提供安全避险的生命保障设施设备。

4、压风自救系统1）、组成压风自救装备系统由空气压缩机、井下压风管路及固定式永久性自救装备组成。

当发生煤和瓦斯突出或突出前有预兆出现时，工作人员近进入自救装置，打开压气阀避灾。

2）、功能为隔绝式防护装置，当煤矿井下出现煤与瓦斯突出预兆或突出时，避灾人员应立即跑至压风自救装置处，解开披肩防护袋，打开球阀开工，迅速钻进披肩防护袋，其压力达0.09Mpa左右，对袋外空气形成正压，而袋外有害空气压力低，不能进入防护袋，使避灾人员不致受侵害。

披肩防护待材料具有不漏气、阻燃和抗静电特点。

5、供水施救系统1）、组成矿井供水施救系统由清洁水源、供水管网、三通阀门及监测供水管网系统的辅助设备组成，其中供水管网即消防防尘供水管道系统主要包括储水池、管道系统及各类阀门2）、功能在矿井发生灾变时，为井下重点区域提供饮用水的系统，包含清洁水源、供水管网、三通阀门及监测供水管网系统的辅助设备。

6、通讯联络系统1）、组成一般由矿用防爆调度电话、程控调度交换机、调度台、电源、电缆等组成。

2）、功能紧急报警广播功能，数字录音功能，分区广播功能，通讯联络功能，系统工作状态检测功能。

金属非金属矿山六大系统
简介
地下矿山建设完善安全避险“六大系统”是国务院和省政府有关文件明确规定的，是有效降低事故危害程度、遏制重特大事故的综合治理措施，是实施科技兴安战略和建设坚实的矿山安全技术保障体系的重要内容。

六大系统指监测监控系统、井下人员定位系统、紧急避险系统、压风自救系统、供水施救系统和通信联络系统。

1 监测监控系统
监测监控系统由主机、传输接口、传输线缆、分站、传感器等设备及管理软件组成的系统，具有信息采集、传输、存储、处理、显示、打印和声光报警功能，用于监测金属非金属地下矿上有毒有害气体浓度，以及风速、风压、温度、烟雾、通风机开停状态、地压等。

2 井下人员定位系统
人员定位系统由主机、传输接口、分站、识别卡、传输线缆等设备及管理软件组成的系统，具有对写卡人员出入井时刻、重点区域出入时刻、工作时间、井下和种地那区域人员数量、井下人员活动路线等信息进行监测、显示和打印、存储、查询、报警、管理等功能。

3 紧急避险系统
紧急避险系统是在矿山井下发生灾变时，为避灾人员安全避险提供生命保障的由避灾路线、紧急避险设施、设备和措施组成的有机整体。

4 压风自救系统
压风自救系统是在矿山发生灾变时，为井下提供新鲜风流的系统，包括空气压缩机、送气管路、三通及阀门、油水分离器、压风自救装置等。

5 供水施救系统
供水施救系统是在矿山发生灾变时，为井下提供生活饮用水的系统，包括水源、过滤装置、供水管路、三通及阀门等。

6 通信联络系统
通信联络系统是在生产、调度、管理、施救等各环节中，通过发送和接收通信信号实现通信及联络的系统，包括有线通信联络系统和无线通信联络系统。

非煤安全避险六大系统简介安全避险六大系统简介为认真贯彻落实《国务院关于进一步加强企业安全生产工作的通知》（国发〔2010〕23号）精神，进一步提高金属非金属地下矿山安全生产保障能力，国家安全监管总局组织制定了《金属非金属地下矿山安全避险“六大系统”安装使用和监督检查暂行规定》。

矿山安全避险六大系统包括：检测监控系统、井下人员定位系统、井下紧急避险系统、矿井压风自救系统、矿井供水施救系统和矿井通信联络系统。

迪迈所推出的“六大系统”解决方案，指挥调度系统平台，建成后可以实现矿山的井上和井下的语音通讯、人员、设备跟踪定位、井下关键设备（如风机、水泵等）的远程监控、井下关键位置的图像视频监测监控、以及各种环境参数（如CO、NO2等）的监测监控等。

在此基础上实现统一生产指挥调度。

即：管理和指挥调度人员可以无需下井，根据井下反馈到主控室的实时数据，统一进行生产调度指挥，提高生产效率，及时排除安全隐患。

监测监控系统监测监控系统的功能一是“测”，即检测各种环境安全参数、设备工况参数、过程控制参数等；二是“控”，即根据检测参数去控制安全装置、报警装置、生产设备、执行机构等。

若系统仅用于生产过程的监测，当安全参数达到极限值时产生显示及声、光报警等输出，此类系统一般称为监测系统；除监测外还参与一些简单的开关量控制，如断电、闭锁等，此类系统一般称为监测监控系统。

1、所有地下矿山应于2011年底前建立井下安全监测监控系统，实现对井下工作地点、主要场所和有毒有害气体浓度、风速的动态监控。

煤矿安全监测监控系统安装执行《煤矿安全监控系统及检测仪器使用管理规范》（AQ1029—2007）。

(1)视频传感器的设置。

非煤地下矿山绞车房、主提升绞车道、井底车场、水泵房、主要机电峒室、采掘工作面、采空区地压监测点、井下炸药库等地点必须设置视频传感器。

(2)瓦斯传感器设置。

煤矿采掘工作面、位于回风流中的机电峒室及测风站、串联通风的下一工作面进风流中必须设置瓦斯传感器；采掘工作面瓦斯传感器数量不少于2个；瓦斯传感器的报警、断电、复电浓度按照《煤矿安全规程》规定执行，并实现瓦斯电闭锁。
