断面图与剖面图的区别在于断面图只画形体被剖开后断面的投影，而剖面图要画出形体被剖开后整个余下部分的投影如图4-11。

1)剖面图是形体剖切之后剩下部分的投影，是体的投影。

断面图是形体剖切之后断面的投影，是面的投影。

剖面图中包含断面图。

2)剖面图用剖切位置线、投射方向线和编号来表示。

断面图则只画剖切位置线与编号，用编号的注写位置来代表投射方向。

3)剖面图可用两个或两个以上的剖切平面进行剖切，断面图的剖切平面通常只能是?单一的。

图4－11?断面图与剖面图的区别
在剖面图或断面图中，剖切面剖切到的实体部分还应画出相应的材料图例。

常用的建筑材料图例见表4-1。

表4-1?材料图例。

道路断面图道路断面图是指通过画图来展示道路在横截面上的具体形态和结构的图示。

道路断面图是道路规划、设计和施工中的重要工具，对于确保道路交通的安全、顺畅和有效起着关键作用。

下面将针对道路断面图进行详细的介绍。

一、道路断面图的定义和作用道路断面图是道路规划和设计中不可或缺的一部分，它通过图示的方式呈现出道路横截面的形式和结构。

道路断面图通常包括车行道、人行道、非机动车道、绿化带等主要部分。

通过道路断面图，我们可以清晰地了解到道路的结构和各个部分之间的关系，从而帮助规划师和设计师进行道路规划和设计。

道路断面图的作用主要有以下几个方面：1. 帮助规划师和设计师了解道路的结构和横截面形态，从而进行合理的道路规划和设计。

2. 为交通管理部门提供可视化的工具，以便他们更好地安排道路标志、交通信号、路灯等设施。

3. 帮助交通工程人员更好地进行道路施工和维护，确保道路在施工和日常使用过程中的安全性和通行能力。

4. 提供给市民和车辆驾驶员了解道路结构和交通设施的参考，以增加道路使用者的交通意识和安全意识。

二、道路断面图的主要内容道路断面图主要包括以下几个主要部分：1. 车行道：车行道是车辆行驶的主要部分，道路断面图中一般会标注车行道的宽度和道路的几条行车道的数量。

车行道的宽度根据道路的等级、交通流量和设计速度等因素来确定。

2. 人行道：人行道是供行人步行的道路部分，道路断面图中一般会标注人行道的宽度、人行道与车行道之间的分隔带以及人行道与建筑物之间的绿化带。

3. 非机动车道：非机动车道是供非机动车行驶的道路部分，道路断面图中一般会标注非机动车道的宽度和非机动车道与人行道之间的分隔带。

4. 绿化带：绿化带是道路两侧的植被带，道路断面图中一般会标注绿化带的宽度和绿化带与人行道之间的分隔带。

5. 路缘石和排水设施：道路断面图中还会标注路缘石和排水设施的位置和类型，以确保道路的排水畅通和安全性。

6. 其他交通设施：道路断面图中还会标注其他交通设施，如交通信号灯、标志牌、路灯等，以便行人和车辆驾驶员正确、安全地使用道路。

剖面图和断面图知识点总结一、剖面图的概念剖面图是一种图形表示方法，用来显示地表以下几公里深处的地质构造和地质情况。

在剖面图中，地质构造和地层分布通常以符号、颜色或形状等方式进行标注和描绘。

剖面图可以帮助地质学家更清晰地了解地质构造的垂直分布特征，从而有利于进行地质勘探和工程设计。

二、剖面图的制作方法1、数据采集：剖面图的制作首先需要进行实地考察，收集地质构造和地质情况的相关数据。

2、绘制图表：根据采集的数据，利用适当的比例尺和坐标系，绘制出剖面图的基本框架。

3、标注解释：在绘制的剖面图上标注地质构造的相关信息和含义，如断层、褶皱、岩性等。

4、完善绘图：对绘制的剖面图进行详细完善，使其清晰明了，便于理解和使用。

三、剖面图的应用范围1、地质勘探：剖面图可以用于地质勘探工作中，帮助勘探人员了解地层分布和地下构造特征，指导勘探工作的进行。

2、地质灾害评估：剖面图可以对地质灾害的可能影响范围进行预测和评估，有助于减少地质灾害的风险。

3、基础设施建设：剖面图可以用于基础设施建设时的地质条件评估，为工程设计和施工提供参考依据。

四、断面图的概念断面图是地质学上描述地质体的垂直剖面的一种图形表示方法，通过断面图可以了解地质体的立体形态、结构和构造特征。

断面图通常用于描述地貌、地层构造、岩性及地下水、矿产资源等方面的情况。

五、断面图的制作方法1、实地勘察：首先需要进行实地勘察，了解地质体的垂直分布情况，并收集相关数据。

2、制作基本图表：根据实地数据，利用适当的比例尺和坐标系，绘制出断面图的基本框架。

3、标注解释：在绘制的断面图上标注地质体的构造特征和含义，如褶皱、断层、岩性等。

4、完善绘图：对绘制的断面图进行详细完善，使其清晰明了，便于理解和使用。

六、断面图的应用范围1、地质勘探：断面图可以用于地质勘探工作中，帮助勘探人员了解地层分布和地下构造特征，指导勘探工作的进行。

2、地质灾害评估：断面图可以对地质灾害的可能影响范围进行预测和评估，有助于减少地质灾害的风险。

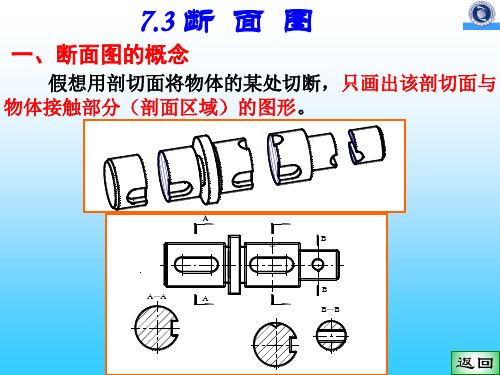

工程制图-断面图断面图一、断面图的概念假想用剖切面将物体的某处切断，仅画出该剖切面与物体接触部分（剖面区域）的图形。

断面图与剖视图的区别：断面图仅画剖断后的断面形状。

剖视图还要画出剖切面后面的可见轮廓线。

断面图分为移出断面图和重合断面图两种。

1 移出断面图移出断面图——画在视图轮廓线之外的断面图。

画移出断面图的注意点：① 移出断面图的轮廓线用粗实线绘制。

② 移出断面图应尽量配置在剖切线的延长线上；必要时也可画在其他适当的位置。

③ 移出断面的图形对称时，也可画在视图的中断处。

④ 在不引起误解时，允许将图形旋转。

（如下图中B-B断面图、D-D断面图）⑤ 用两个或多个相交的剖切平面剖切得出的移出断面，中间一般应断开。

⑥ 当剖切平面通过回转面形成的孔或凹坑的轴线时，这些结构按剖视图要求绘制。

⑦当剖切平面通过非圆孔，会导致出现完全分离的剖面区域时，则这些结构应按剖视图要求绘制。

移出断面图的标注：断面图的标注内容和剖视图一样，要标注剖切位置、投射方向、断面图的名称及对应关系。

断面图的标注可省略，省略内容有其自身的特点，具体如下：① 断面图不对称，当断面图布置在剖切符号延长线上，可省略字母。

② 断面图不对称，当断面图未布置在剖切符号延长线上，标注不能省略。

③断面图对称，当断面图布置在剖切符号延长线上时，可省略标注。

④断面图对称，当断面图未布置在剖切符号延长线上，可省略箭头。

⑤当断面图按投影关系配置时，不管断面图对称与否，均可省略箭头。

2 重合断面图断面图画在视图轮廓线之内的，称为重合断面图。

画重合断面图的注意点：① 重合断面图的轮廓线用细实线绘制。

② 当视图中的轮廓线与重合断面图的图形重叠时，视图中的轮廓线仍应连续画出，不可间断。

重合断面图的标注：①对称的重合断面图不必标注。

②不对称的重合断面图应配置在剖切符号位置上，并用箭头表示投影方向。
