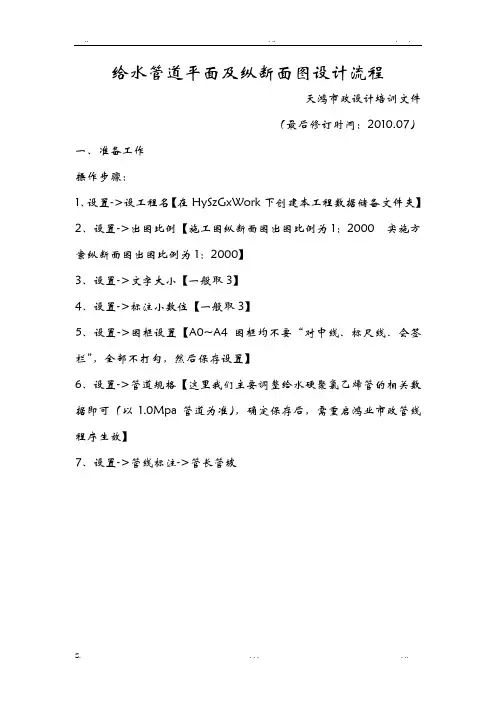

给水管道平面及纵断面图设计流程
（最后修订时间：2010.07）一、准备工作
操作步骤：
1、设置->设工程名【在HySzGxWork下创建本工程数据储备文件夹】
2、设置->出图比例【施工图纵断面图出图比例为1：2000 实施方案纵断面图出图比例为1：2000】
3、设置->文字大小【一般取3】
4、设置->标注小数位【一般取3】
5、设置->图框设置【A0~A4图框均不要“对中线、标尺线、会签栏”，全部不打勾，然后保存设置】
6、设置->管道规格【这里我们主要调整给水硬聚氯乙烯管的相关数据即可（以1.0Mpa管道为准），确定保存后，需重启鸿业市政管线程序生效】
7、设置->管线标注->管长管坡
8、设置->纵断表头->给水->用户
序号
行间距
栏类别栏名称备注实施方案施工图
1 1
2 12 设计路面标高原地面标高(m) ①
2 12 12 设计管中心标高设计管中心标高(m)
3 12 12 管顶覆土管顶覆土(m)
4 12 12 坡度及坡长坡度(%%145)及坡长(m) ②
5 12 12 管径管径管材接口基础
6 15 15 道理桩号管道桩号(m)
7 12 12 井编号节点编号
8 40 40 用户自加节点大样
③
9 70 70 管道小平面管道平面
①这里选择设计路面标高类别是为了方便做纵断面设计时可以根据实际情况调整纵断面图上的地面标高
②%%145在stedi字体中显示为千分号
③节点大样及管道平面的行间距可以根据实际设计阶段做调整
9、设置->纵断标注【施工图桩号间隔：50 实施方案桩号间隔：100】
备注：其中步骤1、2、4、8、9在不同工程不同设计设计阶段中有不同设置，每次均需重新设置。
二、绘制平面及纵断面图
操作步骤：
1、布置管线
采用pl命令布置管线，线段及小幅度曲线均可，尽量直线段越长越好，可减少节点量，减轻后续的工作量。
布置完管线后，利用x命令打散管线，给水->定给水管
2、管道桩号
平面->管线桩号->定义给水管线桩号
平面->管线桩号->桩号标注设置【通常常用千米桩号、左侧标注->小桩号侧标注，施工图整桩间隔50，实施方案整桩间隔100】
平面->管线桩号->自动标注管线桩号
3、从图面提取地面标高
平面->自然地形->自然离散点->文本定义/属性块转【如果自然地形标高数据为属性块，则采用属性块转】
平面->自然标高文件->地图提标高
整桩间隔（米）【一般情况下，施工图取25，实施方案取50】->生成列表->提取标高
存入文件【在一个工程中如果有多条桩号线的时候，注意保存的文件名称应分别进行自定义以示区别】
平面->自然转设计【将从图上读取的自然地形标高文件转换成本次工程的设计标高文件】
4、布置管道阀门井及消火栓
给水->布置井类->阀门井->按桩号布置/选择检查井布置点【一般情况下采用“按桩号布置”，阀门间距取600m，无消火栓时间距可取600~1000m。在按桩号布置阀门时应注意整桩附近的已有节点，一般已有节点在5m以布置阀门井会导致阀门井节点不可生成，最后无法计算。故在这种情况下，采用“选择检查井布置点”方式布置阀门井替换已有节点】
给水->自动布置消火栓【消火栓开始桩号尽量选择整桩，如果从0+000开始设置消火栓，应将开始桩号定在0+120,0+000桩号消火栓手动添
加】
5、节点编号
给水->节点编号->主节点编号【该操作完成后，图上无显示】
6、定节点地面标高
给水->井地面标高->管里程标高计算G->“选择要计算节点”
7、定管道管径
给水->定义管径-> “选择要定义直径管线(管材要求一致)”
8、定管埋深
给水->定管埋深->管顶覆土定标高F【一般管顶覆土取1.0m】
9、绘制纵断面图
工具->给水新版纵断裁图->管道里程断面裁图->“选择起点井”->“选择终点井”->“空选或回车退出”
【实施方案、施工图：横向比例2000，竖向比例200】地面标高确定方法->自然标高文件计算
设计地面标高确定方法->设计标高文件计算
确定->绘制纵断面图【在实施方案设计阶段，尽量采用A3图幅，单幅桩号数600m，在施工图设计阶段。采用A2图幅，单幅桩号数450m】10、绘制小平面图
标注->标井编号->重设标注容G【标注容只选择“编号”】
标注->标井编号->平行管->成组标注Z->“选择要标注节点”->“请选择任一个样本检查井”->“点取标注位置点”
标注->测量坐标标注【该步骤可只在施工图设计中出现】工具->自动裁图->平面自动裁图（取样方式）
11、完成平面及纵断面图
绘制节点大样：给水->节点图井表->平面管件
整理完善图面信息->统计工程量->完成！
