蝶阀安装及操作说明(中文)

煤气（电动）蝶阀安装、使用、维护规程一、阀门的安装和调试：1、阀门的安装应严格按照阀门所示承压方向。

如无承压方向要求，可根据现场情况确定安装方向。

2、阀门与管道相连时，应调整法兰的位置，使其与阀杆的轴线水平放置，管道两侧法兰应对中，防止阀门受力变形。

3、阀门法兰螺栓、填料压盖紧固，确保无泄漏。

4、阀门先手动运行，然后接线点动试转（手动打开阀门50%，防止电机烧损），确认无误后，正常运行3-5次，确认阀门运行灵活无卡阻。

新阀门出厂前已调试完成，电气、机械限位一般不需调整。

5、确保电气箱盖和电缆进出口密封良好。

6、雨雪天气未采取措施，不得打开执行器盖、电机等密封部位。

二、阀门的使用：1、操作电动阀时，直接按下“开（关）”按钮即可，如需中间位，可以在开到需要位置后，按“停止”按钮。

2、阀门出现故障，当电气开关在短时间内无法解决时，应立即赶到现场，手动操作阀门，完成后再查找原因。

3、手动操作前，按箭头方向推拉手动开关手柄，若推不下去需边推边转手轮，切换到位后即可手动操作。

手轮方向与轴旋转方向一致，即顺时针为关阀。

4、电动时切换手柄自动复位，严禁手动强行扳回。

在手动操作期间，禁止同时进行电动操作。

5、阀门电机为短时工作制，不允许长时间连续打开和关闭阀门。

三、阀门的维护：1、雨雪天气未采取措施，不得打开执行器盖、电机等密封部位。

每年检查一次阀门的电气装置、蜗轮传动机构、轴承的润滑情况，如有异常，应及时更换或者补充，如无异常，可以继续使用。

2、对不经常使用的阀门，根据生产情况，尽量每月安排一到两次手术，时间不超过10分钟。

对实现有困难的阀门，遇有机会时安排进行。

（具体细节由工段制定）3、确保电气箱盖和电缆进出口密封良好。

4、当阀杆处发生泄漏时，可以通过拧紧填料压盖螺母来压缩填料来解决。

四、阀门故障的处理和判断：。

煤气（电动）蝶阀安装、使用、维护规程煤气（电动）蝶阀是一种常用的控制阀门，广泛应用于煤气系统中。

正确的安装、使用和维护煤气（电动）蝶阀对保障煤气系统的正常运行和安全稳定具有重要意义。

下面是煤气（电动）蝶阀安装、使用、维护的规程：一、煤气（电动）蝶阀的安装要求：1. 安装位置：煤气（电动）蝶阀应安装在便于操作和维护的位置，通常应安装于水平管道上。

安装前应检查阀门和法兰连接件的平坦度和相互间隙。

2. 固定方式：煤气（电动）蝶阀的固定方式可以采用法兰连接或者焊接连接。

法兰连接时，应采用对称的螺栓连接，螺栓要均匀拧紧，确保连接牢固。

焊接连接时，应采用合适的焊接方法，确保焊缝牢固。

3. 密封要求：煤气（电动）蝶阀应配备适用的密封垫片，确保阀门的正常密封。

安装时，应将垫片放置在法兰连接面上，均匀占位，然后再安装法兰。

4. 管道清洁：在安装煤气（电动）蝶阀之前，应对管道进行清洗，确保无杂质和异物，以免对阀门产生损坏。

二、煤气（电动）蝶阀的使用要求：1. 开关操作：在开关煤气（电动）蝶阀时，应轻柔而均匀地操作。

切勿硬性操作，以免造成阀门损坏。

2. 适用范围：煤气（电动）蝶阀一般适用于中低压煤气系统，当工作压力超过额定压力时，应提前更换适合的阀门。

3. 温度范围：煤气（电动）蝶阀的工作温度一般设定在-20℃至60℃范围内，超出范围会影响阀门的密封性能和使用寿命。

4. 定期检查：定期检查煤气（电动）蝶阀的开关情况和密封性能，如果有异常情况及时处理，保证阀门的正常运行。

三、煤气（电动）蝶阀的维护要求：1. 清洗保养：定期清洗煤气（电动）蝶阀内部和外部，保持阀门的干净。

可以利用适当的溶剂和软布进行清洗，严禁使用腐蚀性溶剂和硬物清扫。

2. 泄漏检查：定期检查煤气（电动）蝶阀的密封情况，如果发现阀门有泄漏现象，应立即停止使用，并及时进行维修。

3. 电动部件保养：煤气（电动）蝶阀的电动部件需要定期进行检查和保养，确保电动部件的正常运行。

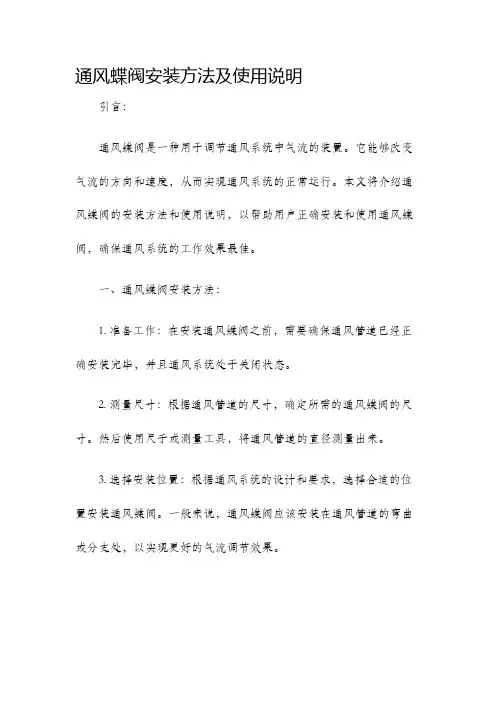

通风蝶阀安装方法及使用说明引言：通风蝶阀是一种用于调节通风系统中气流的装置。

它能够改变气流的方向和速度，从而实现通风系统的正常运行。

本文将介绍通风蝶阀的安装方法和使用说明，以帮助用户正确安装和使用通风蝶阀，确保通风系统的工作效果最佳。

一、通风蝶阀安装方法：1. 准备工作：在安装通风蝶阀之前，需要确保通风管道已经正确安装完毕，并且通风系统处于关闭状态。

2. 测量尺寸：根据通风管道的尺寸，确定所需的通风蝶阀的尺寸。

然后使用尺子或测量工具，将通风管道的直径测量出来。

3. 选择安装位置：根据通风系统的设计和要求，选择合适的位置安装通风蝶阀。

一般来说，通风蝶阀应该安装在通风管道的弯曲或分支处，以实现更好的气流调节效果。

4. 安装蝶阀：将通风蝶阀的法兰与通风管道的法兰对接，并使用螺栓将其固定。

确保蝶阀与通风管道之间没有间隙，并且连接牢固。

5. 调整角度：根据实际需要，调整通风蝶阀的角度，以便实现最佳的气流调节效果。

通风蝶阀通常可以通过旋转法兰或调整阀门来实现角度的调整。

6. 检查安装：安装完成后，仔细检查通风蝶阀与通风管道之间的接口是否密封，确保没有气漏现象。

同时，也要检查蝶阀的开闭状态是否正常。

二、通风蝶阀使用说明：1. 开启和关闭：通风蝶阀的开启和关闭可以通过旋转阀门来实现。

顺时针旋转阀门可以关闭蝶阀，逆时针旋转阀门可以打开蝶阀。

在实际使用中，应根据需要适时开启或关闭通风蝶阀。

2. 调节气流：通过调节通风蝶阀的开启程度，可以调节通风系统中的气流量和流速。

通风蝶阀开启得越大，气流量和流速就会越大；反之，通风蝶阀开启得越小，气流量和流速就会越小。

3. 维护保养：定期检查通风蝶阀的运行状态，确保阀门开闭正常，并且没有松动或损坏的情况发生。

如果发现问题，应及时进行修理或更换。

4. 安全注意事项：在进行通风蝶阀的安装和调整时，需要确保通风系统处于关闭状态，避免发生意外。

在使用通风蝶阀时，应根据通风系统的要求和规范进行操作，确保安全可靠。

蝶阀安装蝶阀安装的质量、直接影响着使用，所以必须认真注意。

（一）方向和位置蝶阀一般情况没有方向要求.若有要求，应根据蝶阀的工作原理，正确识别。

水平管道上，阀杆方向可按下列顺序确定:垂直向上、水平、向上倾斜45°；不允许垂直向下。

阀门安装的位置，必须方便于操作;即使安装暂时困难些，也要为操作人员的长期工作着想。

最好阀门手轮与胸口取齐(一般离操作地坪1。

2米），这样,开闭阀门比较省劲.落地阀门手轮要朝上，不要倾斜。

靠墙机靠设备的阀门，也要留出操作人员站立余地。

要避免仰天操作，尤其是酸碱、有毒介质等，否则很不安全.（二）施工作业1、安装施工必须小心，切忌撞击蝶阀.2、安装前，应将阀门作一检查,核对规格型号，鉴定有无损坏，尤其对于阀杆,还要转动几下,看是否歪斜。

还要清除阀内的杂物3、阀门起吊时，绳子不要系在手轮或阀杆上,以免损坏这些部件，应该系在法兰上。

4、对于阀门所连接的管路,一定要清扫干净。

可用压缩空气吹去氧化铁屑、泥砂、焊渣和其他杂物。

5、安装法兰阀门时,要注意对称均匀地把紧螺栓。

阀门法兰与管子法兰必须平行，间隙合理，以免阀门产生过大压力，甚至开裂6、须与管子焊接的蝶阀，应先点焊，再将关闭件全开，然后焊死。

注意：蝶阀装上后不允许再焊接法兰，以免烫伤橡胶件和防腐覆层.（三）保护设施有些阀门还须有外部保护，这就是保温和保冷。

长期不用的水、蒸汽必须放掉积水。

（四）注意事项1、管道对夹法兰标准必须与蝶阀法兰标准相符；建议使用对焊法兰，蝶阀专用法兰或整体法兰;不得使用平焊法兰（套合式)，如果用户使用平焊法兰，必须征得供应商同意。

2、使用安装前应检查使用条件是否与本蝶阀性能相通。

3、安装前应先清理阀门内腔与密封面,不许有污物杂物附着；同时除清管道内的焊渣和其它杂物。

4、安装时蝶板必须处于关闭位置，确保蝶板不与管道法兰等碰撞。

5、阀座两端突出阀体端面作为法兰密封垫，蝶阀安装时无需再加密封垫。

6、本蝶阀可任意位置安装（垂直、水平、倾斜），操作机构重的规格注意设置支撑架.7、本蝶阀在运输、储存过程中要保证蝶阀避免撞击，否则会导致蝶阀密封性能下降,蝶板不得与硬物磕碰,并应打开在4°- 5°的开启位置，以保持密封面在此期间不受损伤。

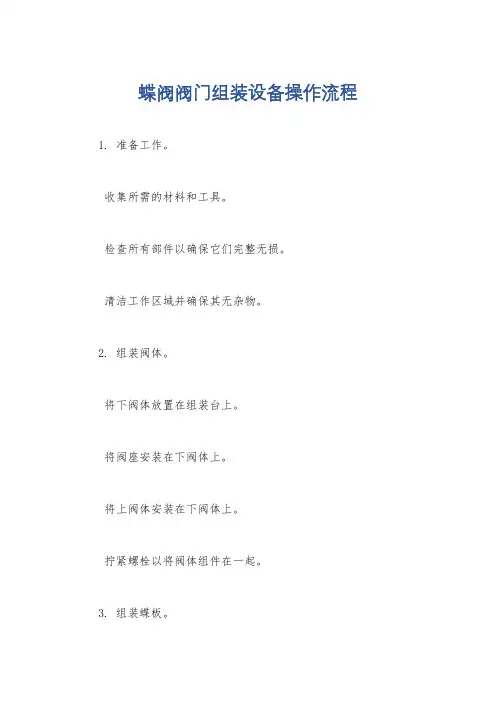

蝶阀阀门组装设备操作流程 1. 准备工作。

收集所需的材料和工具。

检查所有部件以确保它们完整无损。

清洁工作区域并确保其无杂物。

2. 组装阀体。

将下阀体放置在组装台上。

将阀座安装在下阀体上。

将上阀体安装在下阀体上。

拧紧螺栓以将阀体组件在一起。

3. 组装蝶板。

将蝶板轴插入阀体组件中。

将蝶板安装在蝶板轴上。

拧紧蝶板螺栓以将其固定在轴上。

4. 安装密封件。

在阀座和蝶板之间放置密封件。

确保密封件正确就位。

5. 安装手柄。

将手柄安装在蝶板轴上。

拧紧手柄螺栓以将其固定在轴上。

6. 润滑。

在所有运动部件上涂抹润滑脂。

确保所有部件都得到充分润滑。

7. 功能测试。

将阀门连接到管线。

打开和关闭阀门以测试其功能。

确保阀门能平稳地打开和关闭。

8. 完成。

清洁阀门并将其包装准备好运输。

记录所有组装步骤并将其存档。

中文回答：蝶阀阀门组装设备操作流程。

1. 准备工作。

搜集所需的材料和工具。

检查所有部件，以确保它们完整无缺。

清洁工作区域，确保无杂物。

2. 组装阀体。

将下阀体放置在组装台上。

将阀座安装在下阀体上。

将上阀体安装在下阀体上。

拧紧螺栓，将阀体部件组装在一起。

3. 组装蝶板。

将蝶板轴插入阀体组件中。

将蝶板安装在蝶板轴上。

拧紧蝶板螺栓，将其固定在轴上。

4. 安装密封件。

将密封件放置在阀座和蝶板之间。

确保密封件正确就位。

5. 安装手柄。

将手柄安装在蝶板轴上。

拧紧手柄螺栓，将其固定在轴上。

6. 润滑。

在所有运动部件上涂抹润滑脂。

确保所有部件都得到充分润滑。

7. 功能测试。

将阀门连接到管线。

打开和关闭阀门，以测试其功能。

确保阀门能够平稳地打开和关闭。

8. 完成。

清洁阀门，并将其包装好，准备运输。

记录所有组装步骤，并存档。

蝶阀是一种常见的控制阀，其结构简单且易于操作。

本文将为您介绍蝶阀的安装和操作说明。

蝶阀的安装步骤如下：1. 准备工作：在安装前，确保安装环境清洁，并检查所有配件是否齐全。

检查阀门的规格和型号是否与管道系统匹配。

2. 安装阀盘：将阀盘轴承放置于阀盘的支撑座上，并使用合适的螺栓将其固定在阀门上。

确保阀盘能够自由旋转。

3. 安装密封圈：将密封圈放置在阀门的阀座上，并确保其完全覆盖阀盘。

4. 连接管道：使用合适的螺栓将阀门连接到管道系统。

确保螺栓紧固且阀门与管道之间没有漏水。

5. 调整阀门：根据需要，通过旋转阀盘来调整阀门的开度。

根据实际情况，可以使用手动操作或者驱动装置来控制阀门的开关。

蝶阀的操作方法如下：1. 开启阀门：通过手动操作或者驱动装置将阀盘旋转至所需的开度。

开启阀门时，要注意避免过大的压力差导致阀盘振动。

2. 关闭阀门：通过手动操作或者驱动装置将阀盘旋转至关闭位置。

关闭阀门时，要确保阀门密封圈与阀座完全贴合，以防止漏水。

3. 检查阀门状态：定期检查阀门的工作状态，确保阀门能够正常开启和关闭。

如发现异常情况，及时检修或更换阀门。

4. 防止堵塞：使用蝶阀时，要注意介质中可能存在的颗粒物。

定期清洁阀门和管道，以防止堵塞和损坏。

5. 阀门保养：定期检查阀门的润滑情况，确保阀盘能够顺畅旋转。

根据需要添加润滑油。

总结：蝶阀的安装和操作相对简单，但仍需谨慎操作。

在安装阀门时，要确保配件齐全且安装正确。

在操作过程中，要根据需要调整阀门的开度，并注意阀门的工作状态。

定期检查和保养阀门，可以延长其使用寿命。

最后，使用蝶阀时要注意介质中可能存在的颗粒物，以免阀门堵塞和损坏。

希望以上内容对您有所帮助。

焊渣等，必须清理干净，否则将会阻碍阀板的移动，严重会损 坏密封橡胶； 5、检查配套法兰规格、螺栓长度、螺母等是否适合符合安装要求； 6、搏力谋的蝶阀橡胶阀座与 0 型密封圈一体成型，所以不再需要 使用法兰垫圈； 7、未及时安装阀门应存放在干燥的室内；
二、 安装步骤
1、安装蝶阀前需装好管道法兰并对中，在法兰间预留足够容纳蝶 阀阀体的空间，蝶阀放入时不会碰到法兰表面，务必小心操作， 避免损坏阀板或阀座。(见下图 阀门安放)
8、将阀门转至全开和全关位置。检查执行器 是否与阀板同步， 并确保阀板边缘与连接法兰的间隙。
9、蝶阀安装完毕。 警告!
1. 蝶阀安装后不得再焊接，以免焊接时的高温传导过来损毁阀座。 2. 如果将阀门安装在超出其承受范围的情况下，可能会造成个人
的损伤或财物损失。
三、 安全注意事项
蝶阀在拆卸或拧松任何螺栓时须注意以下事项： 1、确认管路已经排空且不承压； 2、确认管内媒质，如遇有毒或易燃性流体时应采取相应的保护措

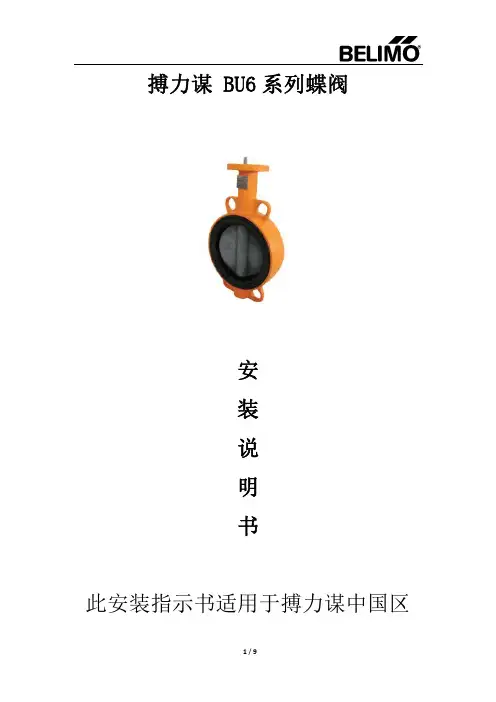

搏力谋 BU6 系列蝶阀
安 装 说 明 书 此安装指示书适用于搏力谋中国区
1/9
一、 安装前准备工作
1、校对蝶阀铭牌上的口径、型号、材质，确保适用于所安装的管 路系统；
2、检查阀门的外观有无破损，密封面是否完好，阀板及密封面是 否有杂物，并及时清除；
3、检查阀门状态，确保阀门处于接近完全关闭状态； 4、检查管道内部和连接法兰表面，任何异物如铁锈、管垢、金属、
2/9
2、检查蝶阀阀板固定于一个特定的开启位置，阀板边缘与阀座表 面大约为开启角度10°。
3、将蝶阀安放在法兰中间。注意吊起蝶阀时需使用吊孔或在阀颈 处使用尼龙吊绳，禁止直接用安装在蝶阀上的执行器或操作装 置来吊起蝶阀。
4、使蝶阀居中于法兰中间，然后插入螺栓来固定蝶阀的位置，但 不要拧紧螺栓。（见下图 阀门对中）

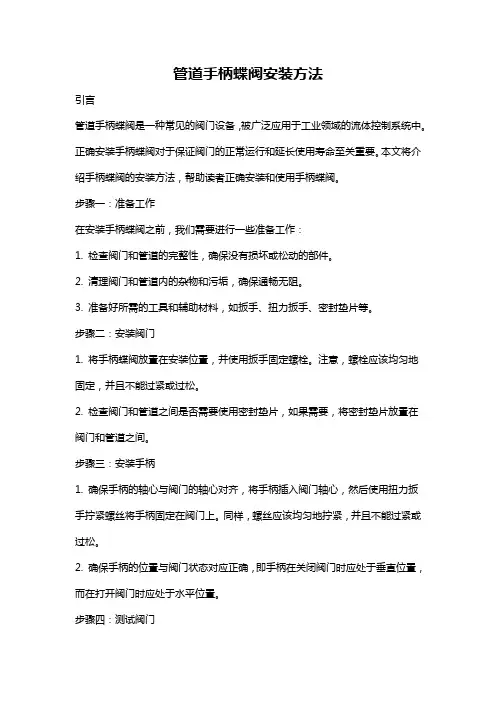

管道手柄蝶阀安装方法引言管道手柄蝶阀是一种常见的阀门设备，被广泛应用于工业领域的流体控制系统中。

正确安装手柄蝶阀对于保证阀门的正常运行和延长使用寿命至关重要。

本文将介绍手柄蝶阀的安装方法，帮助读者正确安装和使用手柄蝶阀。

步骤一：准备工作在安装手柄蝶阀之前，我们需要进行一些准备工作：1. 检查阀门和管道的完整性，确保没有损坏或松动的部件。

2. 清理阀门和管道内的杂物和污垢，确保通畅无阻。

3. 准备好所需的工具和辅助材料，如扳手、扭力扳手、密封垫片等。

步骤二：安装阀门1. 将手柄蝶阀放置在安装位置，并使用扳手固定螺栓。

注意，螺栓应该均匀地固定，并且不能过紧或过松。

2. 检查阀门和管道之间是否需要使用密封垫片，如果需要，将密封垫片放置在阀门和管道之间。

步骤三：安装手柄1. 确保手柄的轴心与阀门的轴心对齐，将手柄插入阀门轴心，然后使用扭力扳手拧紧螺丝将手柄固定在阀门上。

同样，螺丝应该均匀地拧紧，并且不能过紧或过松。

2. 确保手柄的位置与阀门状态对应正确，即手柄在关闭阀门时应处于垂直位置，而在打开阀门时应处于水平位置。

步骤四：测试阀门1. 打开阀门，观察阀门是否正常启闭，是否出现卡顿或异响等异常情况。

如果发现异常情况，应立即停止使用，并进行必要的检查和维修。

2. 关闭阀门，检查阀门是否完全密封，排除任何泄漏的可能性。

可以使用皂泡水或其他检漏工具进行检查。

结论手柄蝶阀是流体控制系统中常见的阀门设备，正确的安装方法对于保证阀门的正常运行和延长使用寿命至关重要。

本文介绍了手柄蝶阀的安装方法，并详细描述了每个步骤的操作。

希望读者通过本文能够正确安装和使用手柄蝶阀，确保系统的正常运行。

－3－
安装使用与维修
一、运输与贮存
1、蝶阀在搬运过程中，应对两密封面加以保护，以防止碰伤。 2、蝶阀应在防雨、防尘、干燥处存放，使蝶板处于开启 5°－10°状态，并加以覆盖，防止杂物进入
密封面。
二、安装使用注意事项
1、安装前应该对蝶阀规格、压力、温度、耐腐性是否满足使用要求。应检查各部零件是否损坏或松动。 2、本蝶阀可安装在任意角度的管道上，应关闭安装为宜；焊接管道法兰时应将阀门密封口用板档住以
80 114 445 97 200 160 132 20 8-18 200 160 132 20 8-18 200 160 132 24 8-18
100 127 485 107 220 180 156 22 8-18 220 180 156 22 8-18 235 190 156 24 8-22
125 140 560 122 250 210 184 22 8-18 250 210 184 22 8-18 270 220 184 26 8-26
150 140 632 198 285 240 211 24 8-22 285 240 211 24 8-22 300 250 211 28 8-26
200 152 754 236 340 295 266 24 8-22 340 295 266 24 12-22 360 310 274 30 12-26
工字牌
蝶阀安装使用说明书
（金属硬密封）
上海良工阀门厂有限公司
SHANGHAI LIANGGONG VALVE FACTORY CO., LTD
概述：
随着科学技术的进步和产品的更新，工业阀门的需求已有显著的变化。本蝶阀广泛用于电站供热系 统和催化裂化主风机管道系统、钢铁、冶金、石化、电力炼油、矿山等工业管道上作切断和调节流量用。

蝶阀安装使用说明(总2页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--蝶阀安装使用说明蝶阀的原理及结构特点】蝶阀具有结构简单、体积小、重量轻、材料耗用省，安装尺寸小，开关迅速、90°往复回转，驱动力矩小等特点，用于截断、接通、调节管路中的介质，具有良好的流体控制特性和关闭密封性能。

蝶阀处于完全开启位置时，蝶板厚度是介质流经阀体时唯一的阻力，因此通过该阀门所产生的压力降很小，故具有较好的流量控制特性。

蝶阀有弹密封和金属的密封两种密封型式。

弹性密封阀门，密封圈可以镶嵌在阀体上或附在蝶板周边。

阀杆为通杆结构，经过调质处理，有良好的综合力学性能和抗腐蚀性，抗擦伤性。

蝶阀启闭时阀杆只作旋转运动而不作升降运行，阀杆的填料不易破坏，密封可靠。

与蝶板锥销固定，外伸端为防冲出型设计，以免在阀杆与蝶板连接处意外断裂时阀杆崩出。

【蝶阀应用范围】采用金属密封的阀门一般比弹性密封的阀门寿命长，但很难做到完全密封。

金属密封能适应较高的工作温度，弹性密封则具有受温度限制的缺陷。

如果要求蝶阀作为流量控制使用，主要的是正确选择阀门的尺寸和类型。

蝶阀的结构原理尤其适合制作大口径阀门。

蝶阀不仅在石油、煤气、化工、水处理等一般工业上得到广泛应用，而且还应用于热电站的冷却水系统。

工业专用蝶阀的特点能耐高温，适用压力范围也较高，阀门公称通径大，阀体采用碳钢制造，阀板的密封圈采用金属环代替橡胶环。

大型高温蝶阀采用钢板焊接制造，主要用于高温介质的烟风道和煤气管道。

【蝶阀安装使用维护说明】1、打开蝶阀包装后不可存放潮湿仓库及露天地方，更不可存放在杂乱的工地上。

2、安装时应预先调整管道上的连接件。

3、通过管道的流体中不带有硬质微粒，以免损伤密封面。

4、安装时应清洗管道内腔和密封面。

5、阀门上的前头表示为介质方向。

6、阀门与管道连接时要求使用蝶阀专用法兰。

7、要求垫片（圈）内孔与管道法兰孔一样尺寸，保证把蝶阀端面的内六角螺丝全部封住，以免平面渗漏。

对夹式蝶阀安装说明及步骤
夹式蝶阀安装说明及步骤：
1.在开始安装之前，确保已经检查了夹式蝶阀的外观和零件，确保没
有任何损坏或缺失。

2.检查夹式蝶阀的标志和型号，确保其与管道系统的要求相匹配。

3.清洁阀体和管道的焊接接口，确保连接的表面光滑，并且没有任何
杂物。

4.选择适当的密封垫片。

通常情况下，垫片的选择应根据介质、工作
温度和压力等参数来确定。

5.安装夹式蝶阀之前，应检查蝶板是否处于全开位置，以避免安装不
当造成的损坏。

6.将夹式蝶阀放置在管道上，确保与法兰连接紧密，并将螺栓插入法
兰孔中。

7.安装螺栓和螺母，用合适的扳手或扳手将其逐个拧紧。

要注意的是，螺栓必须均匀拧紧，以确保密封性。

8.在安装过程中，要根据需要添加密封剂，以确保连接部位的完全密封。

9.仔细检查夹式蝶阀的安装位置，确保蝶板可以完全打开和关闭。

需
注意的是，蝴蝶阀的工作温度和介质可能会对阀门的工作产生影响，务必
注意选择合适的材料。

10.将阀杆插入阀杆空心轴孔中，并通过螺母固定，确保阀杆与蝶板
的连接牢固。

11.在完成安装后，使用液压测试仪或其他适当的设备进行阀门的密
封性测试。

确保没有泄漏，以满足工作要求。

12.最后，在安装和测试完成后，应记录下关键参数，如阀门的型号、尺寸、工作温度和压力等，以备将来参考。

总结：。

目录一、用途和主要性能规范 1✧用途1✧主要性能规范1二、执行标准 1✧执行标准1三、工作原理和结构说明 1✧工作原理1✧结构说明2四、主要零件材料 2五、安装、维护与使用注意事项 2✧安装2✧维护及使用注意事项3六、可能发生的故障和排除方法 4一、用途和主要性能规范✧用途蝶阀是一种适用性很强的新型产品，广泛用于建材、冶金、矿山、化工、电力、自来水、农业灌溉等，能远程控制或现场控制管道中介质的流量。

✧主要性能规范二、执行标准✧执行标准三、工作原理和结构说明✧工作原理蝶阀由阀门主体与手动、电动、气动液动装置及外围管线路等组成，其偏心密封结构，密封效果佳、使用寿命长，其开启、关闭迅速、安全。

蝶板围绕阀轴旋转来达到开启与关闭的一种阀，在管道上主要起切断和节流用。

蝶阀启闭件是一个圆盘形的蝶板，在阀体内绕其自身的轴线旋转，从而达到启闭或调节的目的。

蝶阀全开到全关通常是小于90°，蝶阀和蝶杆本身没有自锁能力，为了蝶板的定位，要在阀杆上加装蜗轮减速器。

采用蜗轮减速器，不仅可以使蝶板具有自锁能力，使蝶板停止在任意位置上，还能改善阀门的操作性能。

蝶阀的优点如下：1、启闭方便迅速、省力、流体阻力小，可以经常操作。

2、结构简单，体积小，重量轻。

3、可以运送泥浆，在管道口积存液体最少。

4、低压下，可以实现良好的密封。

5、调节性能好。

✧结构说明见外形连接尺寸图（附后）四、主要零件材料五、安装、维护与使用注意事项✧安装1.安装前仔细阅读产品使用说明书，核查阀门型号规格是否与所需相符。

2.安装前检查阀门内腔和密封面，不允许有污垢附着；连接管道内须清除干净，不得有异物存在。

3.安装使用前应进行阀门的启闭试验。

4.阀门可安装在水平管道或垂直管道上但不能倒装，请正确了解现场管道内介质流向，安装时请注意阀体上箭头为表示关闭时介质压力方向。

切勿反装。

5.安装时应使阀门保持关闭状态。

6.阀门在管道安装后，连接液动装置时，要注意液动推杆与阀门的平行度与角度.7.调试方法：阀门与液动装置连接安装完毕，用手动把阀门密封面调整到最合适吻合位置。

长江后浪推前浪流体控制用江浪D943蝶 阀使用说明书l 非常感谢购买本公司产品l 请仔细阅读本说明书最具创新能力的管道流体设备制造商□阀门概述D943H系列电动金属硬密封蝶阀，是我公司开发的长寿命、节能型蝶阀。

其结构采用三维偏心原理设计，阀座采用硬密封兼容的多层次结构，加工精湛，工艺先进。

本产品由阀体、蝶板、多层次阀座、阀杆、主要部件组成。

□主要技术参数1、本阀采用三偏心密封结构，阀座与蝶板几乎无磨损，具有越关越紧的密封功能。

2、密封圈选用不锈钢制作，具有金属硬密封和弹性密封的双重优点，无论在低温和高温的情况下，均具有优良的密封性能，具有耐腐蚀，使用寿命长等特点。

3、大规格蝶板采用绗架结构，强度高，过流面积大，流阻小。

4、本阀具有双向密封功能，安装时不受介质流向的限制，也不受空间位置的影响，可在任何方向安装。

5、驱动装置可以多工位（旋转90°或180°）安装，便于用户使用。

□主要技术参数公称通径DN（mm) 50～2000公称压力PN（MPa) 0.6 1.0 1.6 2.5 密封试验(MPa) 0.66 1.1 1.76 2.75强度试验(MPa) 0.9 1.5 2.4 3.75 适用温度碳钢：-29℃～425℃不锈钢：-40℃～650℃适用介质水、空气、天然气、油品及弱腐蚀性流体泄漏量符合GB/T13927-92标准驱动方式蜗轮传动、电动、气动、液动□主要零部件材料零件名称材料阀体WCB、合金钢、不锈钢、QT450-10蝶板WCB、合金钢、不锈钢、QT450-10阀轴2Cr13不锈钢、合金钢密封圈不锈钢圈填料柔性石墨□采用标准制造标准JB/T 8527法兰标准GB9113结构长度标准GB12221检验标准GB/T 13927 □D943H（F）法兰式蝶阀外形及连接尺寸型号PN(Mpa)DN L D D1 D2 b f n-d H1HD43 Y F 0.2550 108 140 110 88 16 2 4-Φ14 8065 112 160 130 108 16 24-Φ14 8580 114 190 150 124 18 24-Φ18 105100 127 210 170 144 18 24-Φ18 110125 140 240 200 174 18 28-Φ18 130150 140 265 225 199 20 28-Φ18 140200 152 320 280 254 22 28-Φ18 165250 165 375 335 209 24 212-Φ18 195300 178 440 395 363 24 212-Φ22 230350 190 490 445 413 24 212-Φ22 235400 216 540 495 463 24 216-Φ22 280450 222 595 550 518 24 216-Φ22 355500 229 645 600 568 26 220-Φ22 380600 267 755 705 667 26 5 20-Φ26 390700 292 860 810 772 26 5 24-Φ26 440800 318 975 920 878 26 5 24-Φ30 495900 330 1075 1020 978 26 5 24-Φ30 5501000 410 1175 1120 1078 26 5 28-Φ30 595HD43 Y F 0.650 108 140 110 88 16 2 4-Φ14 8065 112 160 130 108 16 24-Φ14 8580 114 190 150 124 18 24-Φ18 105100 127 210 170 144 18 24-Φ18 110125 140 240 200 174 18 28-Φ18 130150 140 265 225 199 20 28-Φ18 140200 152 320 280 254 22 28-Φ18 165250 165 375 335 209 24 212-Φ18 195300 178 440 395 363 24 212-Φ22 230350 190 490 445 413 24 212-Φ22 235400 216 540 495 463 24 216-Φ22 280450 222 595 550 518 24 216-Φ22 355500 229 645 600 568 26 220-Φ22 380600 267 755 705 667 26 5 20-Φ26 390700 292 860 810 772 26 5 24-Φ26 440800 318 975 920 878 26 5 24-Φ30 495900 330 1075 1020 978 26 5 24-Φ30 550 1000 410 1175 1120 1078 26 5 28-Φ30 595型号PN(Mpa)DN L D D1 D2 b f n-d H1HD43 Y F 1.650 108 165 125 100 16 3 4-Φ18 9865 112 185 145 120 18 34-Φ18 10080 114 200 160 135 20 38-Φ18 105100 127 220 180 155 20 38-Φ18 122 125 140 250 210 185 22 38-Φ23 142 150 140 285 240 210 24 312-Φ33 151 200 152 340 295 265 26 312-Φ25 192 250 165 405 355 320 30 3 12-Φ25 235 300 178 460 140 375 30 4 16-Φ25 245 350 190 520 470 435 34 416-Φ30 280 400 216 580 525 485 36 420-Φ30 295 450 222 640 585 545 40 420-Φ34 320 500 229 715 650 608 44 420-Φ41 380 600 267 840 770 718 48 5 24-Φ41 510 700 292 910 840 788 50 524-Φ41 550 800 318 1025 950 898 52 524-Φ41 630 900 330 1125 1050 998 54 528-Φ41 675 1000 410 1250 1170 1110 56 528-Φ48 700HD43 Y F 2.550 108 165 125 100 20 3 4-Φ18 9865 112 185 145 120 22 38-Φ18 10080 114 200 160 135 22 38-Φ18 105100 127 230 190 160 24 38-Φ23 122 125 140 270 220 188 28 38-Φ25 142 150 140 300 250 218 30 38-Φ25 157 200 152 360 310 278 34 312-Φ25 192 250 165 425 370 332 36 3 12-Φ30 235 300 178 485 430 390 40 4 16-Φ30 245 350 190 555 450 448 44 416-Φ34 280 400 216 620 550 505 48 416-Φ34 295 450 222 670 600 555 50 420-Φ34 320 500 229 730 660 610 52 420-Φ41 380 600 267 845 770 718 56 5 24-Φ41 510 700 292 960 875 815 60 524-Φ48 550 800 318 1085 990 930 64 524-Φ48 630 900 330 1185 1090 1020 66 528-Φ54 675 1000 410 1320 1210 1140 68 528-Φ58 750注：以上数据仅供参考，可根据用户要求采用其它标准设计与制造电动执行机构说明书□安装本阀安装时，先关闭阀门，后进行安装，以防碰伤蝶板密封面。

软密封蝶阀使用说明书及操作指南软密封蝶阀使用说明书及操作指南1. 引言软密封蝶阀作为重要的管道设备，广泛应用于工业、建筑、化工、给排水等领域。

它具有结构简单、重量轻、密封性好、流阻小等特点，因此受到了广大用户的青睐。

本文将详细介绍软密封蝶阀的使用说明和操作指南，帮助用户更好地使用蝶阀，确保系统安全运行。

2. 确定安装位置和方向在安装软密封蝶阀之前，首先需要确定其安装位置和方向，以确保其正常运行和维护。

用户应根据管道布局和使用需求，选择合适的位置和方向进行安装。

同时，要确保蝶阀能够方便地进行操作和维护。

3. 安装过程3.1 准备工作在安装软密封蝶阀之前，首先要进行一些准备工作。

首先，检查蝶阀的外观，确保其没有损坏或异物阻塞；其次，准备好所需的安装工具，如扳手、螺丝刀等；最后，将管道系统排空，并清洁安装位置和管道接口。

3.2 安装步骤3.2.1 将软密封蝶阀放置在安装位置上，并根据实际需求调整其方向。

3.2.2 使用螺丝刀或扳手，将蝶阀与管道系统进行连接。

连接时要确保紧固螺丝均匀，避免出现漏气或松动现象。

3.2.3 完成连接后，检查蝶阀是否牢固，是否有松动现象。

如有松动，应即时进行调整和修复。

4. 操作指南4.1 开启与关闭软密封蝶阀的操作非常简单，只需将手轮或手柄按照箭头方向旋转，即可实现开启与关闭。

在操作过程中，要保持手轮或手柄的平稳、均匀旋转，避免过大的力量造成阀体损坏。

4.2 流量调节软密封蝶阀可实现流量的调节，通过旋转手轮或手柄来控制介质的流量大小。

用户在调节流量时，应根据实际需求逐步进行，避免过大的调节幅度造成系统不稳定或其他意外情况。

4.3 维护为了确保软密封蝶阀的正常运行和延长使用寿命，用户需要进行定期的维护工作。

常见的维护工作包括：定期检查阀体和密封零件的磨损情况，并及时更换；定期润滑手轮或手柄，确保操作的灵活性；定期清洁蝶阀表面和内部，清除其上的异物和污垢。

5. 观点和理解软密封蝶阀作为一种常见的管道设备，具有一定的优势和适用场景。

蝶阀操作规程蝶阀作为一种常见的控制阀门，在工业生产中起到了重要的作用。

为了确保蝶阀的安全和正常运行，下面是蝶阀操作规程的详细说明。

一、蝶阀的安装：1. 安装前应对蝶阀进行检查，确保阀体无裂纹、无划伤，并清除阀门内部的杂物。

2. 检查蝶阀的密封面和密封圈是否完好，如有损坏应及时更换。

3. 将蝶阀正确地安装在管道上，确保阀体与管道对称，并且阀杆垂直于阀体。

4. 打开法兰螺栓并进行拧紧，保证阀门和管道连接牢固。

5. 检查蝶阀的开关灵活性，确保蝶阀能够顺畅地开启和关闭。

二、蝶阀的操作：1. 打开蝶阀：a. 控制阀门打开前，应先检查管道是否通畅，排除阀门前的异物。

b. 将蝶阀手轮逆时针旋转至最大开度，阀门即可完全打开。

2. 关闭蝶阀：a. 先停止阀门前的流体，然后将蝶阀手轮顺时针旋转至关闭位置。

b. 监测阀门是否完全关闭，如有泄漏应及时修复或更换密封件。

3. 调节蝶阀：a. 将蝶阀手轮旋转至需要的开度，控制流体的流量。

b. 监测流量的变化，根据需要微调手轮的旋转角度。

4. 注意事项：a. 阀门的操作力应适中，不可用力过猛或过小，以免损坏阀门。

b. 阀门操作后应检查阀门是否有松动或异物堵塞现象。

c. 定期对蝶阀进行清洁和润滑，保持阀门的正常运转。

d. 定期对蝶阀进行检查和维护，修复或更换磨损和老化的部件。

三、蝶阀的维护：1. 定期清洁阀门的内部和外部，删除阀门上的污垢和堆积物。

2. 定期检查阀门的密封圈和密封面是否完好，如发现有损坏或磨损的情况应及时更换。

3. 定期检查阀门的法兰螺栓是否松动，如有松动应及时拧紧。

4. 定期检查阀门的操作手柄和传动机构是否灵活，如有卡滞或故障应及时修复。

5. 定期润滑阀门的轴承和摩擦部位，以保持阀门的顺畅运转。

6. 定期进行阀门的功能测试，确保阀门的正常开启和关闭。

通过遵守以上的蝶阀操作规程，可以保证蝶阀的安全性和正常运行，延长蝶阀的使用寿命，并确保工业生产的安全和高效进行。

气动蝶阀安装说明气动蝶阀的安装是否良好，会影响到设备的使用效能。

且气动蝶阀的维护也关系到设备使用性能。

安装不当或者缺少维护，都会引起蝶阀使用性能下降，甚至发生不必要的危险，用户应当如期对气动蝶阀进行检测维护。

1、安装前检查气动蝶阀各部分部件无缺失，型号无误，检查阀体内无杂物，电磁阀和消音器内无阻塞；2、将阀门和汽缸均置于关闭状态。

3、将汽缸撞到阀门上，（安装方向与阀体平行或垂直都可以），再看螺丝孔是否对正，不会有太大偏差，如有少许偏差，将气缸体转动一点就可以了，然后将螺丝紧固。

4、安装完毕后，对气动蝶阀进行调试（正常情况下供气压力为0.4~0.6MPa），调试运行时须手动操作电磁阀启闭（将电磁阀线圈失电后手动操作方可有效），观察气动蝶阀的启闭情况。

如果在调试运行过程中发现阀门在启闭过程初始时有些吃力，之后正常，则需要将气缸行程调小（把气缸两端行程调节螺丝同时往里调一点，调整时需将阀门运行到开位置，然后将气源关掉再调），直至阀门启闭动作顺滑且关闭无泄漏。

还需要注意的是，可调型消音器可以调节阀门的启闭速度，但不可调得过小，否则可能引起阀门不动作。

5、得发在安装前应保持干燥，不可露天存放；6、安装蝶阀前要检查管道，确保管道内无焊渣等异物；7、蝶阀阀体手动启闭阻力适中，蝶阀扭矩与所选执行器扭矩匹配。

8、蝶阀连接用法兰规格正确，管道对夹法兰与蝶阀法兰标准相符。

建议使用蝶阀专用法兰，不得使用平焊法兰。

9、确认法兰焊接无误，蝶阀安装完毕后不得再焊接法兰，以免烫伤橡胶件。

10、装好的管道法兰要进行对中，并与放入的蝶阀进行对中。

11、装上所有的法兰螺栓，并用手拧紧，将确认蝶阀与法兰已然对中，然后小心的启闭蝶阀，确保启闭灵活。

蝶阀的正确安装方法（一）引言概述：蝶阀是一种常用的工业管道设备，它具有结构简单、体积小、重量轻、启闭方便等优点。

然而，正确的安装是保证蝶阀正常运行和延长其使用寿命的关键。

本文将介绍蝶阀的正确安装方法，包括安装前的准备工作、安装步骤和注意事项。

希望通过这些内容，能够帮助读者加深对蝶阀安装的理解和掌握。

正文：1. 安装前的准备工作1.1 确定蝶阀的安装位置和方向1.2 清理和检查安装位置1.3 检查阀门尺寸和连接方式1.4 准备所需的安装工具和材料1.5 确保安全措施已经采取2. 安装步骤2.1 安装法兰和阀杆2.2 安装密封圈和填料2.3 连接阀体和法兰2.4 调整阀杆位置和紧固螺栓2.5 做好其他附属设备的连接3. 注意事项3.1 避免阀门与管道过度受力3.2 保持阀门的轴线与法兰的轴线平行3.3 检查各连接部位的紧固度3.4 注意填料松紧程度的控制3.5 确保安装完毕后进行试压和漏水检测4. 相关问题及解决方法4.1 阀体与法兰连接不紧密的解决办法4.2 阀杆无法正常启闭的解决办法4.3 法兰密封圈泄漏的解决办法4.4 阀门开关不灵活的解决办法4.5 其他常见问题及解决方法5. 总结蝶阀的正确安装方法对于保证其正常运行和使用寿命具有重要意义。

在安装前需要做好准备工作，并按照步骤进行安装。

同时，要注意遵守安装过程中的注意事项，如避免过度受力、保持轴线平行、控制填料松紧程度等。

在安装完成后，还需要进行试压和漏水检测，以确保安装质量。

在实际应用过程中遇到问题时，应及时采取相应的解决方法。

通过正确的安装和维护，蝶阀能够更好地发挥其功能，满足工业管道的要求。
