蝶阀的安装使用和维修

煤气（电动）蝶阀安装、使用、维护规程煤气（电动）蝶阀是一种常用的控制阀门，广泛应用于煤气系统中。

正确的安装、使用和维护煤气（电动）蝶阀对保障煤气系统的正常运行和安全稳定具有重要意义。

下面是煤气（电动）蝶阀安装、使用、维护的规程：一、煤气（电动）蝶阀的安装要求：1. 安装位置：煤气（电动）蝶阀应安装在便于操作和维护的位置，通常应安装于水平管道上。

安装前应检查阀门和法兰连接件的平坦度和相互间隙。

2. 固定方式：煤气（电动）蝶阀的固定方式可以采用法兰连接或者焊接连接。

法兰连接时，应采用对称的螺栓连接，螺栓要均匀拧紧，确保连接牢固。

焊接连接时，应采用合适的焊接方法，确保焊缝牢固。

3. 密封要求：煤气（电动）蝶阀应配备适用的密封垫片，确保阀门的正常密封。

安装时，应将垫片放置在法兰连接面上，均匀占位，然后再安装法兰。

4. 管道清洁：在安装煤气（电动）蝶阀之前，应对管道进行清洗，确保无杂质和异物，以免对阀门产生损坏。

二、煤气（电动）蝶阀的使用要求：1. 开关操作：在开关煤气（电动）蝶阀时，应轻柔而均匀地操作。

切勿硬性操作，以免造成阀门损坏。

2. 适用范围：煤气（电动）蝶阀一般适用于中低压煤气系统，当工作压力超过额定压力时，应提前更换适合的阀门。

3. 温度范围：煤气（电动）蝶阀的工作温度一般设定在-20℃至60℃范围内，超出范围会影响阀门的密封性能和使用寿命。

4. 定期检查：定期检查煤气（电动）蝶阀的开关情况和密封性能，如果有异常情况及时处理，保证阀门的正常运行。

三、煤气（电动）蝶阀的维护要求：1. 清洗保养：定期清洗煤气（电动）蝶阀内部和外部，保持阀门的干净。

可以利用适当的溶剂和软布进行清洗，严禁使用腐蚀性溶剂和硬物清扫。

2. 泄漏检查：定期检查煤气（电动）蝶阀的密封情况，如果发现阀门有泄漏现象，应立即停止使用，并及时进行维修。

3. 电动部件保养：煤气（电动）蝶阀的电动部件需要定期进行检查和保养，确保电动部件的正常运行。

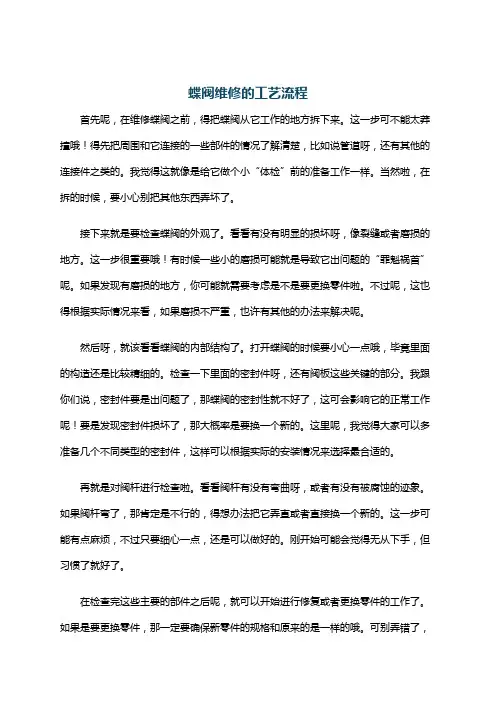

蝶阀维修的工艺流程首先呢，在维修蝶阀之前，得把蝶阀从它工作的地方拆下来。

这一步可不能太莽撞哦！得先把周围和它连接的一些部件的情况了解清楚，比如说管道呀，还有其他的连接件之类的。

我觉得这就像是给它做个小“体检”前的准备工作一样。

当然啦，在拆的时候，要小心别把其他东西弄坏了。

接下来就是要检查蝶阀的外观了。

看看有没有明显的损坏呀，像裂缝或者磨损的地方。

这一步很重要哦！有时候一些小的磨损可能就是导致它出问题的“罪魁祸首”呢。

如果发现有磨损的地方，你可能就需要考虑是不是要更换零件啦。

不过呢，这也得根据实际情况来看，如果磨损不严重，也许有其他的办法来解决呢。

然后呀，就该看看蝶阀的内部结构了。

打开蝶阀的时候要小心一点哦，毕竟里面的构造还是比较精细的。

检查一下里面的密封件呀，还有阀板这些关键的部分。

我跟你们说，密封件要是出问题了，那蝶阀的密封性就不好了，这可会影响它的正常工作呢！要是发现密封件损坏了，那大概率是要换一个新的。

这里呢，我觉得大家可以多准备几个不同类型的密封件，这样可以根据实际的安装情况来选择最合适的。

再就是对阀杆进行检查啦。

看看阀杆有没有弯曲呀，或者有没有被腐蚀的迹象。

如果阀杆弯了，那肯定是不行的，得想办法把它弄直或者直接换一个新的。

这一步可能有点麻烦，不过只要细心一点，还是可以做好的。

刚开始可能会觉得无从下手，但习惯了就好了。

在检查完这些主要的部件之后呢，就可以开始进行修复或者更换零件的工作了。

如果是要更换零件，那一定要确保新零件的规格和原来的是一样的哦。

可别弄错了，不然可能装不上去，那就麻烦大了！这时候你可能会问，要是找不到一模一样的怎么办呢？其实呀，如果规格稍有不同，也可以根据实际情况做一些小的调整，不过这就需要一点经验和技巧啦。

当所有的修复或者更换工作都完成之后呢，就可以把蝶阀重新组装起来了。

这一步要特别注意！一定要按照正确的顺序来组装哦。

我就见过有人组装的时候顺序错了，结果又得重新拆开，多麻烦呀。

管道手柄蝶阀安装方法引言管道手柄蝶阀是一种常见的阀门设备，被广泛应用于工业领域的流体控制系统中。

正确安装手柄蝶阀对于保证阀门的正常运行和延长使用寿命至关重要。

本文将介绍手柄蝶阀的安装方法，帮助读者正确安装和使用手柄蝶阀。

步骤一：准备工作在安装手柄蝶阀之前，我们需要进行一些准备工作：1. 检查阀门和管道的完整性，确保没有损坏或松动的部件。

2. 清理阀门和管道内的杂物和污垢，确保通畅无阻。

3. 准备好所需的工具和辅助材料，如扳手、扭力扳手、密封垫片等。

步骤二：安装阀门1. 将手柄蝶阀放置在安装位置，并使用扳手固定螺栓。

注意，螺栓应该均匀地固定，并且不能过紧或过松。

2. 检查阀门和管道之间是否需要使用密封垫片，如果需要，将密封垫片放置在阀门和管道之间。

步骤三：安装手柄1. 确保手柄的轴心与阀门的轴心对齐，将手柄插入阀门轴心，然后使用扭力扳手拧紧螺丝将手柄固定在阀门上。

同样，螺丝应该均匀地拧紧，并且不能过紧或过松。

2. 确保手柄的位置与阀门状态对应正确，即手柄在关闭阀门时应处于垂直位置，而在打开阀门时应处于水平位置。

步骤四：测试阀门1. 打开阀门，观察阀门是否正常启闭，是否出现卡顿或异响等异常情况。

如果发现异常情况，应立即停止使用，并进行必要的检查和维修。

2. 关闭阀门，检查阀门是否完全密封，排除任何泄漏的可能性。

可以使用皂泡水或其他检漏工具进行检查。

结论手柄蝶阀是流体控制系统中常见的阀门设备，正确的安装方法对于保证阀门的正常运行和延长使用寿命至关重要。

本文介绍了手柄蝶阀的安装方法，并详细描述了每个步骤的操作。

希望读者通过本文能够正确安装和使用手柄蝶阀，确保系统的正常运行。

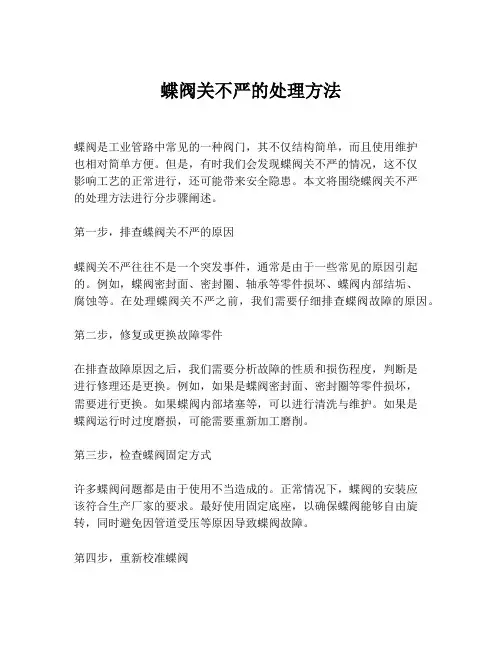

蝶阀关不严的处理方法蝶阀是工业管路中常见的一种阀门，其不仅结构简单，而且使用维护也相对简单方便。

但是，有时我们会发现蝶阀关不严的情况，这不仅影响工艺的正常进行，还可能带来安全隐患。

本文将围绕蝶阀关不严的处理方法进行分步骤阐述。

第一步，排查蝶阀关不严的原因蝶阀关不严往往不是一个突发事件，通常是由于一些常见的原因引起的。

例如，蝶阀密封面、密封圈、轴承等零件损坏、蝶阀内部结垢、腐蚀等。

在处理蝶阀关不严之前，我们需要仔细排查蝶阀故障的原因。

第二步，修复或更换故障零件在排查故障原因之后，我们需要分析故障的性质和损伤程度，判断是进行修理还是更换。

例如，如果是蝶阀密封面、密封圈等零件损坏，需要进行更换。

如果蝶阀内部堵塞等，可以进行清洗与维护。

如果是蝶阀运行时过度磨损，可能需要重新加工磨削。

第三步，检查蝶阀固定方式许多蝶阀问题都是由于使用不当造成的。

正常情况下，蝶阀的安装应该符合生产厂家的要求。

最好使用固定底座，以确保蝶阀能够自由旋转，同时避免因管道受压等原因导致蝶阀故障。

第四步，重新校准蝶阀在更换或修复蝶阀、检查固定方式之后，我们需要重新校准蝶阀，以确保蝶阀的功能达到预期。

在校准之前，我们需要找到合适的测试方法，例如试压或真空测试。

同时，我们需要将蝶阀与管道连接的部分涂抹防锈剂，以提高防腐蚀能力。

第五步，定期检查维护为了保证蝶阀的正常运行，我们需要定期对蝶阀进行检查与维护，以防止类似问题再次发生。

对于长时间使用的蝶阀，可以在规定的时间内进行技术检验，根据维修建议进行处理，提高蝶阀的使用寿命。

综上所述，蝶阀关不严的处理方法需要我们分步骤进行。

首先，我们需要排查故障原因，随后根据故障的性质进行修复或更换，同时检查固定方式，重新校准蝶阀。

最后，是定期检查维护。

只有掌握了正确的处理方法，才能保证蝶阀的正常运行。

蝶阀日常使用及维修蝶阀是一种常见的工业阀门，广泛应用于管道系统中，用于控制流体的通断和调节流量。

它具有结构简单、体积小、重量轻、操作灵活、关闭密封可靠等优点，因此在各行各业都有广泛的应用。

蝶阀的日常使用主要包括以下几个方面：1.安装：在安装蝶阀时，首先需要确保管道系统处于正常工作状态，并按照规范进行安装。

安装时应注意蝶阀的流向，以及阀门的开启和关闭方向。

同时要保证阀门与管道之间的连接牢固可靠，不得出现漏水、渗漏等情况。

2.操作：蝶阀一般由手动操作或自动操作。

手动操作时，需要根据需要将手柄旋转到相应的位置，实现阀门的开闭和流量调节。

自动操作时，可以通过电动或气动执行器来控制阀门的运动。

在操作过程中，应注意阀门的控制位置和速度，避免过度开启或关闭，以免对管道系统造成不必要的损坏。

3.维护：蝶阀的维护工作主要包括定期检查和清洁。

定期检查阀门的开闭动作是否正常，阀座是否完好，连接处是否松动，密封圈是否破损等。

如有异常情况，需要及时进行修理或更换。

同时，定期清洁阀门内部和外部的污物，保持阀门的灵活性和正常工作状态。

4.常见故障及处理：蝶阀的常见故障包括漏水、卡死、异物卡阻等。

当发生漏水时，首先需要检查阀门的密封圈是否完好，如有破损需要更换。

如果阀门卡住或无法开启，应检查阀门内部是否有异物卡阻，清除异物后进行修复。

在处理故障时，应根据具体情况选择适当的修理方法，必要时可以请专业人员进行处理。

蝶阀作为一种常用的工业阀门，在日常使用中需要注意以下几点：1.防止过载操作：蝶阀的设计工作压力一般在标准范围内，过载操作会导致阀门受力过大，容易损坏。

2.防止腐蚀和磨损：蝶阀一般采用不锈钢、碳钢等材质制造，但长期在腐蚀、磨损等恶劣环境中使用，仍然可能发生腐蚀和磨损。

因此，在应用时应根据工作环境选择适当的材质，并进行定期维护。

3.防止结冰：在寒冷地区，蝶阀可能受到结冰的影响，导致阀门无法正常开启或关闭。

为了防止结冰情况发生，可以采取加热措施或使用防冻液。

e. 金属密封阀门在安装时， 其阀板应处于全闭状态。
f. 严禁在对夹法兰紧固后调 整阀板零点位置.
g. 连接所使用螺栓材质为 螺栓材质 SNB7 螺母材质 S45C
附：中日不同钢号主要力学性能对照表
钢号
σｂ ＭＰａ
力学性能 σＳ ＭＰａ δｓ％
ＳＮＢ７
860
725
16
Ｓ４５Ｃ
690
490
17
４５＃
600
1

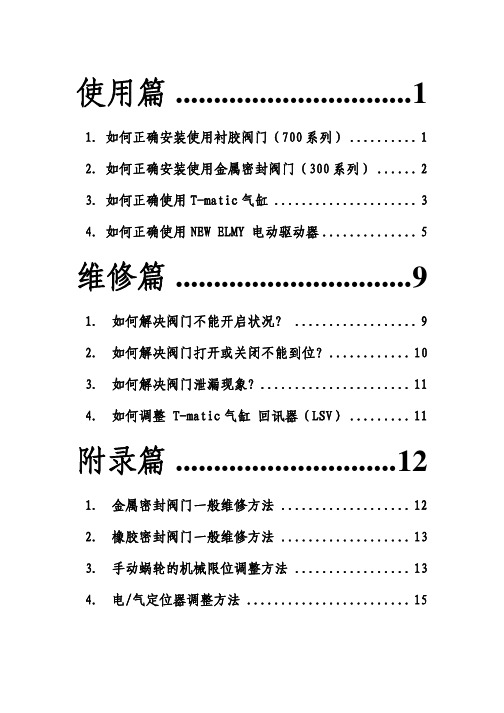

TOMOE 蝶阀简明使用，维修手册
2
2．如何正确安装使用金属密封阀门（300 系列）
a. 金属密封阀门在安装时需使用 缠绕式金属密封垫片。
b. L2=L1-（L+2t） L2: 短节长度 L1：对夹法兰面长度 L：阀体结构长度 T: 密封垫片厚度
c. 使用对加法兰规格应与阀体铭牌所标相符。 d. 严禁将阀门在管道中进行焊接工作，这将会造成阀门损伤。
速度控制器在出厂时均 设置为关闭状态, 在使 用之前应首先将速度控 制器打开进行调整.
(1) 在调整气缸速度时, 首先松开螺母 D, 然后通过调整 E 使 气缸开关速度达到所需要求.
3
TOMOE 蝶阀简明使用，维修手册
4
(2) 对于单作用气缸, 速度控制器只能调整弹簧单元作用时 气缸运动的速度.
b. 使用前应将旁通阀旋扭 B 旋紧，切断左右气室通路；同时应将速
闭合位置调整方法:
将闭合位置调整螺栓锁母放松, 顺时针旋转螺栓或 逆时针旋转 螺栓 直至阀位指示为零
4
TOMOE 蝶阀简明使用，维修手册
5
4．如何正确使用 NEW ELMY 电动驱动器
线路板
蜗轮蜗杆机构 电容
传动机构 手动离合装置

蝶阀日常使用及维护1、在安装时，阀瓣要停在关闭的位置上。

2、开启位置应按蝶板的旋转角度来确定。

3、带有旁通阀的蝶阀，开启前应先打开旁通阀。

4、应按制造厂的安装说明书进行安装，重量大的蝶阀，应设置牢固的基础。

5、蝶阀的蝶板安装于管道的直径方向。

在蝶阀阀体圆柱形通道内，圆盘形蝶板绕着轴线旋转，旋转角度为0°~90°之间，旋转到90°时，阀门则牌全开状态。

6、如果要求蝶阀作为流量控制使用，主要的是正确选择阀门的尺寸和类型。

蝶阀的结构原理尤其适合制作大口径阀门。

蝶阀不仅在石油、煤气、化工、水处理等一般工业上得到广泛应用，而且还应用于热电站的冷却水系统。

7、常用的蝶阀有对夹式蝶阀和法兰式蝶阀两种。

对夹式蝶阀是用双头螺栓将阀门连接在两管道法兰之间，法兰式蝶阀是阀门上带有法兰，用螺栓将阀门上两端法兰连接在管道法兰上。

8、蝶阀的蝶板安装于管道的直径方向。

在蝶阀阀体圆柱形通道内，圆盘形蝶板绕着轴线旋转，旋转角度为0°~90°之间，旋转到90°时，阀门则全开状态。

结构特点阀体密封圈采用浮动结构，蝶板密封圈材料为柔性石墨夹不锈钢，密封圈具有良好的抗撕裂、抗磨损，使用寿命长。

蝶板工作时，一侧为工作压力，另一侧为无压时不泄漏，泄露量为零，且双向承压，循环水进口蝶阀的主要承压方向为顺水流方向，循环水出口蝶阀的主要承压方向为逆水流方向。

阀门开关限位装置可靠，无过开、过关现象，开度指示与蝶板实际位置一致。

阀体、蝶板、阀杆具有足够的强度和刚度，蝶板密封圈安装后能在阀体内部调整和更换。

电动装置有过力矩装置、计数器的行程控制机构、就地位置指示和远方接点，有2对常开及2对常闭接点；有全开全关触点，能满足就地及远方控制的要求。

电动装置可接受三相四线制380/220VAC。

电动装置能承受2倍的所需力矩而不产生永久变形和破坏；手、电动切换方式为电动优先的自动操作方式。

二、阀门标准和性能试验规范1、标准规范2、性能试验规范三、主要零件材料和结构简图结构简图四、主要外形尺寸（简图）五、装运和储存1、运输前的准备阀门端部通道和阀杆外露表面是关键的部位，应采取下列措施：（a）阀门内部应清除滞留水垢，保持阀门内腔清洁、干燥。

GB/T9119选配或者对夹蝶阀专用法兰（建议使用平面法兰）；并按相应的标准与蝶阀结构长度选配螺栓及 螺母。 b 安装前，需将阀门内腔及管道清理干净，密封座和阀瓣和管道中不能存有铁屑、焊渣等异物。 c 安装时阀门轻微打开，螺栓锁紧时应对角预紧，逐个锁紧连接螺栓，以保持受力均衡，以免损毁阀座； 禁止使用加长力臂扳手操作。 d 安装完毕后，请在阀门全开位置反复冲洗，直至管路内部冲洗干净，方可对阀门进行启闭操作以及系统 压力测试。 4.2.2安装注意事项 a 在阀门同一立管上端处焊接时请将阀门操作到全开位置，以免焊渣及飞溅物存积在阀瓣处，损坏阀座橡胶。 b 焊接后法兰焊缝必须打磨去除焊渣及飞溅物，不允许高出法兰密封面以防损坏阀座橡胶。 c现 场安装时请特别注意当蝶阀安装就位后，不允许在相应法兰上进行焊接，以免损坏蝶阀阀座橡胶。 d阀门在安装时，阀门一般应在管路安装之前定位，使两法兰孔对齐，螺栓能顺利通过安装孔，禁止强行安装。 4.3使用 a 阀门使用工况请与铭牌信息规定相符。 b 阀门在系统运行过程中，按标牌指示方向与位置进行操作。 c 阀门开启与闭合请缓慢转动手柄或手轮，以免由于快速开关产生水锤作用，损害管路系统。 4.4检查 阀门在使用期间请检查如下项目，并及时维护。 a 紧固件是否出现松动。 b 驱动操作是否轻便，有无阻隔现象。 c 密封部位是否渗漏。 d 壳体是否被严重腐蚀。
6
产品在现场测试过程及要求：
1将被试阀门按阀体上的箭头方向，将阀门进、出口两侧均匀固定在试验装置上(偏心蝶阀按阀体箭头方向安 装)。
2测试阀门密封性能时，充水溢过密封面，排除空气后将阀门关闭。 3给阀门施加规定的静水压力（如下表所示），保持规定的时间（如下表所示），检查阀座密封处渗漏情况和
PN16蜗轮式法兰中线蝶阀 手柄型 蜗轮型 DN50～DN150(手柄型) DN50～DN1200(蜗轮型) 1.6MPa -20℃～+120℃ 水 GB/T17241.6-2008 GB/T12221-2005 GB/T13927-2008 球墨铸铁QT450-10，表面环氧喷涂蓝色 1球墨铸铁QT450-10，表面环氧喷涂蓝色 2不锈钢CF8 EPDM橡胶 不锈钢

蝶阀使用说明书
一、用途
该阀适用于冶金、化工、煤炭、水泥、石油、电力、市政等行业的管道系统。

本阀动作灵活、轻巧，密封性好。

二、性能参数
三、结构、使用与材料
本阀门由阀体、阀板、轴等部件组成，本阀驱动部分由电动装置和二级减速装置组成，由电机的正反转使其达到“开”、“关”的目的。

各部件材料见下表
2、必须要确定电机的转向和阀门的开关方向是否一致。

3.安装与调整：
3.1 安装前应核对阀门性能与使用工况是否相符。

3.2 安装前应清洗阀门内腔，不允许有杂物、污物存于内腔。

3.3 本阀不允许承受拉伸、扭曲等外力。

3.4 安装前应检查阀门各部位连接螺栓有无松动，各转动部件转动是否灵活。

4. 电动装置调整请祥见随机电装说明书。

5.维修保养及使用：
5.1 本阀应保存在干燥处，不得露天堆放，阀门的进出口应密封，不准在蝶板上堆放重物
不能受冲击。

5.3 本阀户外安装时，用户应现场采取防雨、防尘及隔热措施。

5.4 定期检查各运动部件转动是否灵活，各部位螺钉有无松动，发现问题及时解决后方可继续使用。

5.5 阀门采用填料密封，使管道中介质不致渗漏。

如发现介质从轴缝中渗漏，可拧紧填料压盖上的调整螺栓以压紧
填料。

5定货须知：
用户定货时，请按本说明书所列规格提出产品型号和公称通径，若有其它特殊要求，请写出详细说明。

液控蝶阀及油压装置规程及规范文件一、前言。

咱今儿个来讲讲液控蝶阀和油压装置的那些事儿。

这俩玩意儿在很多系统里可都是相当重要的角色，就像足球队里的前锋和守门员，缺了谁都不行。

所以，为了让它们好好工作，咱得有一套靠谱的规程和规范。

二、液控蝶阀。

1. 安装。

选个好地方安它。

这就好比给它找个舒服的家，要远离那些容易被碰撞或者有大量杂物堆积的地方。

周围还得留出足够的空间，方便咱们日后检查和维修，总不能把它挤在一个小角落里，动都动不了。

在安装的时候，一定要确保蝶阀的管道连接得稳稳当当。

就像搭积木一样，每一块都要对得严丝合缝，不然漏水漏气的，可就麻烦大了。

连接螺栓要拧紧，但也别使太大劲，把螺栓拧断了，那可就成笑话了。

2. 操作。

正常操作的时候，得按照规定的程序来。

别像个愣头青似的，想怎么开就怎么开，想怎么关就怎么关。

开阀的时候，要缓慢进行，就像轻轻推开一扇门一样，避免产生水锤现象。

这水锤啊，就像突然给管道来一拳，管道可受不了。

关阀的时候也一样，要匀速关闭。

而且在关闭之前，要先查看一下上下游的情况，确保没有东西会被夹住或者损坏。

这就好比你关门之前，得看看有没有人的衣角被门夹着。

3. 日常检查。

每天都得去瞅瞅这液控蝶阀。

看看外观有没有损坏，有没有漏水漏油的情况。

就像每天早上起来要看看自己的脸有没有长痘一样，有问题得及时发现。

检查蝶阀的开度指示是不是准确。

要是它谎报军情，显示开着实际关着呢，或者反过来，那可就乱套了。

4. 维护保养。

定期给蝶阀的活动部件上点润滑油，让它们活动起来顺滑得很。

这就好比给关节上抹点油，活动起来才灵活。

要是发现密封件有磨损或者老化的迹象，就得赶紧换。

密封件要是不行了，就像衣服破了个洞，水或者气就会偷偷跑掉。

三、油压装置。

1. 安装。

油压装置的安装地点要干燥、通风良好。

要是把它放在一个又潮湿又闷热的地方，它可会闹脾气的。

就像人在这种环境里也会不舒服一样。

油箱安装要水平，这是基础。

要是油箱歪歪斜斜的，油在里面也会晕头转向的，影响整个油压系统的工作。

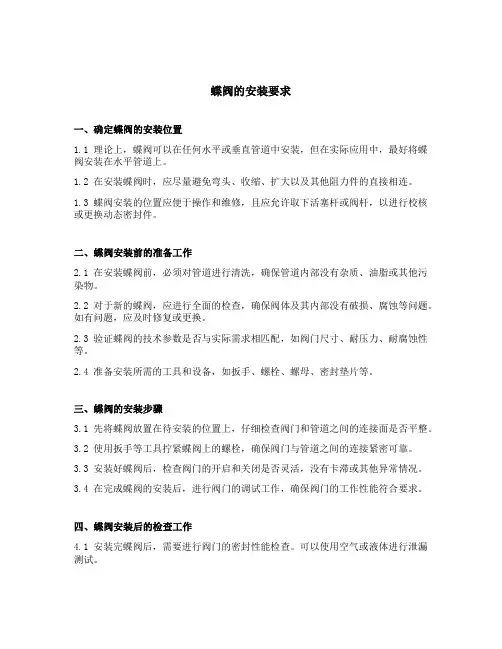

蝶阀的安装要求一、确定蝶阀的安装位置1.1 理论上，蝶阀可以在任何水平或垂直管道中安装，但在实际应用中，最好将蝶阀安装在水平管道上。

1.2 在安装蝶阀时，应尽量避免弯头、收缩、扩大以及其他阻力件的直接相连。

1.3 蝶阀安装的位置应便于操作和维修，且应允许取下活塞杆或阀杆，以进行校核或更换动态密封件。

二、蝶阀安装前的准备工作2.1 在安装蝶阀前，必须对管道进行清洗，确保管道内部没有杂质、油脂或其他污染物。

2.2 对于新的蝶阀，应进行全面的检查，确保阀体及其内部没有破损、腐蚀等问题。

如有问题，应及时修复或更换。

2.3 验证蝶阀的技术参数是否与实际需求相匹配，如阀门尺寸、耐压力、耐腐蚀性等。

2.4 准备安装所需的工具和设备，如扳手、螺栓、螺母、密封垫片等。

三、蝶阀的安装步骤3.1 先将蝶阀放置在待安装的位置上，仔细检查阀门和管道之间的连接面是否平整。

3.2 使用扳手等工具拧紧蝶阀上的螺栓，确保阀门与管道之间的连接紧密可靠。

3.3 安装好蝶阀后，检查阀门的开启和关闭是否灵活，没有卡滞或其他异常情况。

3.4 在完成蝶阀的安装后，进行阀门的调试工作，确保阀门的工作性能符合要求。

四、蝶阀安装后的检查工作4.1 安装完蝶阀后，需要进行阀门的密封性能检查。

可以使用空气或液体进行泄漏测试。

4.2 在检查阀门的泄漏情况时，应注意观察阀门座封面是否均匀压实，并且没有被外力损坏。

4.3 检查阀门的密封垫片是否完好，如发现问题应及时更换。

4.4 检查阀门的操作情况，确保开启和关闭动作的顺畅，没有异常响声或阻力。

五、蝶阀的维护与保养5.1 定期对蝶阀进行检查和维护，确保阀门的性能持续良好。

5.2 清洗蝶阀时，应使用适当的清洁剂，避免使用酸碱性强的溶剂，以免损坏阀门表面。

5.3 在使用蝶阀前，应检查各个连接点的紧固情况，如有松动应及时进行紧固。

5.4 当发现蝶阀存在泄漏或其他故障时，应及时进行修理或更换，确保阀门的正常运行。

结论蝶阀作为一种常用的控制阀门，其安装要求对于阀门的正常运行至关重要。

(完整版)蝶阀维修工艺蝶阀维修工艺 (完整版)蝶阀维修工艺是对蝶阀进行维修和保养的操作步骤和方法的总结。

本文档将介绍一套完整的蝶阀维修工艺，方便工作人员在维修蝶阀时参考使用。

1. 维修准备在进行蝶阀维修之前，需要做好以下准备工作：- 确保工作区域干净整洁，易于操作；- 准备维修所需的工具和材料，如扳手、螺丝刀、密封垫片等；- 关闭蝶阀所在系统的相关设备，并确保系统处于安全状态。

2. 拆卸蝶阀按以下步骤进行蝶阀的拆卸：1. 先将系统压力释放至零，并关闭进气阀门；2. 使用扳手或螺丝刀拆卸蝶阀的连接螺栓；3. 将蝶阀从管道上取下，并将其放置在清洁平整的工作台上。

3. 检查和清洁在拆卸蝶阀后，应进行检查和清洁，包括：1. 检查蝶阀是否存在损坏或磨损的部件，如密封圈、阀盘等；2. 清洁蝶阀各个部件，除去污垢和积存物。

4. 更换零件如果发现蝶阀存在损坏或磨损的部件，需要进行更换：1. 根据蝶阀型号和规格，选购适当的零件；2. 拆卸损坏的零件，并用新的零件进行替换。

5. 组装和调试在更换零件后，进行蝶阀的组装和调试：1. 将新的零件按照正确的顺序进行组装，并确保拧紧螺栓；2. 打开进气阀门，逐渐增加系统压力，并检查蝶阀的密封性和操作性；3. 如有需要，进行调整和校准。

6. 测试和运行在完成蝶阀的组装和调试后，进行测试和运行：1. 检查蝶阀各个部件和连接部位是否正常；2. 打开系统设备，并逐渐增加系统压力，观察蝶阀的工作状态；3. 如有异常情况或问题，重新检查和调整。

7. 维修报告在蝶阀维修完成后，应填写维修报告，包括以下内容：- 维修日期、时间和地点；- 维修人员信息；- 维修所采取的操作步骤；- 维修过程中发现的问题和解决方案。

以上为蝶阀维修工艺的完整版，希望能对工作人员在蝶阀维修过程中提供帮助和指导。

蝶阀使用说明书.范围本说明书包括了公称通径(””)、公称压力( )法兰和对夹连接的手动、齿轮传动、电动和气动操作蝶阀。

.用途主要用于开启或关闭管道和设备的介质用，作调节、截流和止回使用。

根据介质选用阀门的材质。

碳钢阀门适用于水、蒸汽、油品等介质。

不锈钢阀门适用于腐蚀性介质。

铸铁阀门适用于水、气体介质。

适用温度取决于阀座的材质。

（聚四氟乙烯）≤℃不锈钢复合体≤℃橡胶≤℃.结构蝶阀基本结构见图易损件填料采用聚四氟乙烯或柔性石墨，密封可靠。

.操作手动操作阀门采用手柄或齿轮传动装置、电动或气动蝶阀由电动装置或气动装置驱动，使蝶板旋转°开启或关闭阀门。

对于手动（包括驱动装置的手轮）或扳手操作的蝶阀，除订货合同另有规定外，当面向手轮或扳手时，顺时针方向转动手轮或扳手阀门应为关。

电动、气动蝶阀的开启、关闭指示由电动装置、气动装置上的位置指示器标识。

.保管、保养、安装和使用阀门应存放在干燥，通风的室内，阀门通道两端应堵塞。

长期存放的阀门应定期检查，清除污物。

应特别注意密封面的清洁，防密封面的损坏。

安装前应仔细核对阀门标志是否与使用要求相符。

安装前应检查阀门通道和密封面，如有污垢，应使用清洁布擦拭干净。

安装前检查填料是否压紧，应确保填料的密封性，同时不应妨碍阀杆的转动。

安装时拧紧连接螺栓的拧紧力应均匀合适。

本蝶阀可以安装水平、垂直的管道上，安装位置应保证使用维修更换方便。

手动阀门在开启或关闭操作时，应使用手柄开、关，不得借用辅助杠杆或其它工具。

阀门使用应定期检查，检查密封面有无磨损及垫片填料。

若损坏失效，应及时修理或更换。

电动、气动阀门的传动装置，其保管、保养、安装和使用，请见“阀门电动装置使用说明书”及“阀门气动装置使用说明书”。

.可能发生的故障、原因及消除方法见表表可能发生的故障、原因及消除方法.保修制造厂对阀门投入使用一年内负责保修，但不超过发货期个月。

在保修期内，因产品质量原因均可免费修理或更换零件。

蝶阀维护保养服务方案一、引言蝶阀是一种常见的控制流体的装置，广泛应用于工业、建筑、冶金等行业。

为了保证蝶阀的正常运行和延长其使用寿命，进行定期的维护保养是必不可少的。

本文档将介绍蝶阀的维护保养服务方案，包括维护保养的目标、周期、内容以及操作步骤等。

二、维护保养目标蝶阀的维护保养目标主要包括以下几点：1.确保蝶阀的正常运行，保证其控制流体的能力和稳定性；2.延长蝶阀的使用寿命，降低维修和更换成本；3.减少蝶阀的故障率，提高设备的可靠性和安全性；4.提高蝶阀的工作效率，减少能源消耗。

三、维护保养周期蝶阀的维护保养周期一般根据设备的使用情况和厂家的推荐进行安排。

一般而言，蝶阀的维护保养周期可分为日常检查、定期维护和年度大修三个层次。

1.日常检查：每天进行一次，检查蝶阀的外观和密封情况等；2.定期维护：每隔3个月进行一次，对蝶阀的操作机构、密封件等进行检查和维护；3.年度大修：每年进行一次，对蝶阀进行全面的拆解检修和更换关键部件。

四、维护保养内容蝶阀的维护保养内容包括以下几个方面：1.外观检查：检查蝶阀的外观是否有损伤、泄漏等情况；2.操作机构检查：检查蝶阀的手柄、传动装置等操作机构是否灵活，是否存在松动、脱落等情况；3.密封件检查：检查蝶阀的密封件是否完好，是否存在磨损、老化等情况；4.清洁保养：定期对蝶阀进行清洗和润滑，保持其表面的清洁和润滑；5.校验测试：对蝶阀进行定期的校验测试，确保其控制流体的能力和稳定性。

五、维护保养操作步骤以下是蝶阀维护保养的操作步骤：1.关闭蝶阀，并确保其处于完全关闭状态；2.对蝶阀进行外观检查，查看是否有损伤、泄漏等情况；3.检查蝶阀的操作机构，确保手柄、传动装置等操作机构灵活可靠；4.检查蝶阀的密封件，查看是否完好，如发现磨损、老化等情况及时更换；5.清洁蝶阀的表面，确保其干净，并进行润滑；6.对蝶阀进行校验测试，测试其开关、调节和密封性能；7.记录维护保养的情况，包括维护保养的日期、内容、人员等；8.如有需要，及时处理蝶阀的故障或问题。

蝶阀维修
简介
蝶阀是一种常见的控制阀门，在工业领域中具有重要作用。

蝶阀在使用过程中可能会因为长期使用或其他原因发生故障，需要及时进行维修。

本文将介绍蝶阀的基本原理、常见故障及维修方法。

蝶阀的原理
蝶阀通过旋转圆盘实现流体的控制，圆盘在阀体内旋转以改变流体通道的开启程度。

通过控制圆盘的旋转角度，可以有效地调节流体的流量，实现流体的开关控制。

蝶阀的常见故障
1.漏气现象：蝶阀在工作时可能产生漏气现象，导致流体无法完全封
闭或无法调节流量。

2.密封失效：蝶阀的密封件在长时间使用后可能会失效，造成泄漏或
流体无法完全封闭。

3.卡阻现象：蝶阀在工作中可能出现卡阻现象，导致阀门无法正常开
启或关闭。

4.阀门堵塞：蝶阀在使用过程中可能会因为介质中有固体颗粒等原因
导致阀门堵塞，造成流体无法正常流通。

蝶阀的维修方法
1.清洁维护：定期对蝶阀进行清洁维护，去除阀体内的污物和杂质，
保持阀门的畅通。

2.更换密封件：当蝶阀的密封件失效时，及时更换新的密封件，确保
阀门的正常密封性能。

3.调整阀门：在发现蝶阀卡阻或开关不灵活时，可适当调整阀门的零
部件，使阀门恢复正常工作。

4.内部清洗：定期进行蝶阀的内部清洗，彻底清除阀体内的污物，防
止阀门堵塞。

结语
蝶阀作为一种重要的控制阀门，在工业领域中应用广泛。

定期维护和维修蝶阀是确保阀门正常运行的关键。

通过了解蝶阀的原理、常见故障和维修方法，可以更好地保养和维护蝶阀，确保设备的正常运行。

蝶阀执行机构维修方法以下是 9 条关于蝶阀执行机构维修方法的内容：1. 嘿，你知道蝶阀执行机构出问题了该咋办吗？就像车子坏了要修一样，蝶阀执行机构也需要精心维护呢！比如，当发现它运行不顺畅的时候，咱得先检查下是不是有啥杂物卡住了，这就好比人走路被石头绊了，得把石头挪走呀。

2. 哎呀呀，蝶阀执行机构维修可不能马虎呀！要是它密封不严了，那可不得了。

这就好像家里窗户关不严会漏风一样，得赶紧想办法处理呀。

你可以看看是不是密封圈老化了，要不要换一个新的呢。

3. 哇塞，蝶阀执行机构有时会动力不足呢，这可咋整？这不就跟人没力气干活一样嘛。

那咱们就得瞧瞧是不是驱动部分出了问题，好比汽车的发动机，得保证它能正常发力呀！4. 蝶阀执行机构的连接部位松动可不行呀！这就类似人的关节松动了容易出问题呀。

你得赶紧把螺丝拧紧咯，不然可会影响整体性能的哟！5. 嘿，要是蝶阀执行机构出现抖动的情况，那得重视起来呀！这多像人打哆嗦呀，肯定是哪里不舒服了。

是不是传动部件不顺畅啦，得给它调整调整呢。

6. 天哪，蝶阀执行机构不灵活的时候可真让人头疼！就像人胳膊腿儿僵硬了似的。

这时候要好好检查下润滑情况，加点润滑油，让它重新活动自如呀。

7. 蝶阀执行机构的指示灯要是出问题了可咋办？这就像路上的信号灯不亮了一样危险呢。

赶紧排查下线路是不是有故障，可别耽误事儿呀。

8. 哇哦，蝶阀执行机构噪音变大了可不好！就好像人说话声音突然变吵一样引人注意。

看看是不是零件有磨损呀，该换就得换啦。

9. 总之，蝶阀执行机构维修得重视起来呀！它就像一个默默工作的伙伴，咱们得照顾好它，它才能好好为我们服务呢！可别等出大问题了才后悔呀！。

煤气（电动）蝶阀安装、使用、维护规程一、安装规程1.首先应根据管道规格和介质参数选择合适的煤气（电动）蝶阀，并确认连接方式是否正确。

2.安装前需要检查阀门本身、法兰两端和密封面，确保阀门无损坏、法兰轴向和直径一致、密封面无明显磨损、修整良好。

3.在安装前，需要清理法兰连接面和阀门密封面及法兰螺栓孔洞，确保清洁无油污并用干净布或纸巾擦拭干净。

4.把煤气（电动）蝶阀在两个法兰之间，用螺栓固定，然后逐个拧紧每个螺栓，确保每个螺栓扭矩均匀。

5.煤气（电动）蝶阀安装完成后，需要进行严格的验收，检查阀门是否漏气、漏油及阀门动作灵活、是否符合设计规范等要求。

二、使用规程1.在使用前，应根据现场需要开、关阀门，检查阀门动作是否正常，是否存在卡滞、卡死等情况。

2.严禁在高温状态下强制操作蝶阀，以免导致阀门损坏。

3.操作人员应严格按照阀门使用要求开启、关闭阀门，不得硬拧、硬拉、暴力操作阀门。

4.使用中应定期检查阀门是否存在沉积、漏气等情况。

三、维护规程1.煤气（电动）蝶阀设备应由专业人员进行日常检修和维护。

2.定期检查阀门及其连接管道是否存在泄漏、变形、老化等情况，如存在问题应及时更换。

3.阀门不使用时，应关闭阀门，并做好防腐防锈措施。

4.煤气（电动）蝶阀设备在使用过程中应注意检查周围环境，防止垃圾、杂物等物质进入阀门，影响其正常使用。

5.阀门长期不用时，应按照要求进行防锈处理和包装，存放在干燥、通风、避免阳光直射的地方。

四、安全规范1.煤气（电动）蝶阀设备应遵循《煤气（电动）蝶阀安全使用规范》，确保设备正常运行。

2.安装、操作、维护和维修煤气（电动）蝶阀必须有专业人员进行。

3.在操作、维修、更换煤气（电动）蝶阀时，应断开电源并确保可靠接地。

4.在操作和维护煤气（电动）蝶阀时，应戴好防护用品，如手套、护目镜等。

以上是煤气（电动）蝶阀安装、使用、维护规程的相关事项，希望对使用煤气（电动）蝶阀的人员有所帮助。
