蝶阀的安装使用和维修

双偏心蝶阀安装使用说明简介双偏心蝶阀是一种常用的阀门，常见于化工、石油、制药、食品等行业的液、气、粉等介质的调节和截断。

其特点在于由两个偏心构件构成旋转将阀板推离封面、以摆脱附着在阀板上的固体物质。

在阀体内，阀座和阀板有接触，这种结构决定了双偏心蝶阀的使用范围。

安装1. 检查产品在安装双偏心蝶阀之前，需要先检查产品的包装是否完好，确认是否有损坏或缺陷。

另外，还需要检查产品规格和材质是否符合需要。

2. 确定安装位置确定双偏心蝶阀的安装位置，需要根据使用要求和工艺特点进行考虑。

一般来说，双偏心蝶阀需要安装在介质流动顺畅、操作方便的地方，并且要避免与其他管道、设备的干扰和冲突。

3. 安装阀体首先，在阀体上涂抹适量的密封胶，并用螺栓将阀体和管道连接起来。

在紧固过程中，需要注意螺栓的紧固力度和均匀性，以免出现泄漏等问题。

4. 安装阀板将阀板按照要求放置在阀体内，然后用螺栓将阀板和阀杆连接起来。

在紧固过程中，需要注意阀板和阀座的接触情况，并且要确保阀杆的位置正确。

5. 安装阀杆将阀杆装配到阀体上，并且将波纹管连接到阀杆上。

在紧固过程中，需要注意阀杆和波纹管的连接情况，并且要适当涂抹润滑油，以保证阀杆的灵活运动。

6. 安装手动装置手动装置是双偏心蝶阀的重要组成部分，它可以手动开启和关闭阀门。

将手动装置装配到阀杆上，并根据需要进行调整和固定。

7. 安装执行器执行器是双偏心蝶阀的核心部分，它可以根据控制信号控制阀门的开启和关闭。

将执行器安装到阀杆上，并根据需要进行调整和固定。

在安装完成后，还需要进行调试和检测，确保执行器的正常工作。

使用1. 操作方法双偏心蝶阀的操作方法一般分为手动操作和自动操作两种。

手动操作需要通过手动装置进行操控，自动操作则需要通过执行器进行控制。

2. 维护保养双偏心蝶阀在使用过程中，需要定期进行维护保养，以确保其正常运行。

维护保养包括清洗阀门、更换密封圈、润滑阀杆、检查执行器等。

3. 注意事项在使用双偏心蝶阀的过程中，需要注意以下事项：1.阀门使用前，需要先进行确认和检查，确保其在正常工作状态下。

煤气（电动）蝶阀安装、使用、维护规程煤气（电动）蝶阀是一种常用的控制阀门，广泛应用于煤气系统中。

正确的安装、使用和维护煤气（电动）蝶阀对保障煤气系统的正常运行和安全稳定具有重要意义。

下面是煤气（电动）蝶阀安装、使用、维护的规程：一、煤气（电动）蝶阀的安装要求：1. 安装位置：煤气（电动）蝶阀应安装在便于操作和维护的位置，通常应安装于水平管道上。

安装前应检查阀门和法兰连接件的平坦度和相互间隙。

2. 固定方式：煤气（电动）蝶阀的固定方式可以采用法兰连接或者焊接连接。

法兰连接时，应采用对称的螺栓连接，螺栓要均匀拧紧，确保连接牢固。

焊接连接时，应采用合适的焊接方法，确保焊缝牢固。

3. 密封要求：煤气（电动）蝶阀应配备适用的密封垫片，确保阀门的正常密封。

安装时，应将垫片放置在法兰连接面上，均匀占位，然后再安装法兰。

4. 管道清洁：在安装煤气（电动）蝶阀之前，应对管道进行清洗，确保无杂质和异物，以免对阀门产生损坏。

二、煤气（电动）蝶阀的使用要求：1. 开关操作：在开关煤气（电动）蝶阀时，应轻柔而均匀地操作。

切勿硬性操作，以免造成阀门损坏。

2. 适用范围：煤气（电动）蝶阀一般适用于中低压煤气系统，当工作压力超过额定压力时，应提前更换适合的阀门。

3. 温度范围：煤气（电动）蝶阀的工作温度一般设定在-20℃至60℃范围内，超出范围会影响阀门的密封性能和使用寿命。

4. 定期检查：定期检查煤气（电动）蝶阀的开关情况和密封性能，如果有异常情况及时处理，保证阀门的正常运行。

三、煤气（电动）蝶阀的维护要求：1. 清洗保养：定期清洗煤气（电动）蝶阀内部和外部，保持阀门的干净。

可以利用适当的溶剂和软布进行清洗，严禁使用腐蚀性溶剂和硬物清扫。

2. 泄漏检查：定期检查煤气（电动）蝶阀的密封情况，如果发现阀门有泄漏现象，应立即停止使用，并及时进行维修。

3. 电动部件保养：煤气（电动）蝶阀的电动部件需要定期进行检查和保养，确保电动部件的正常运行。

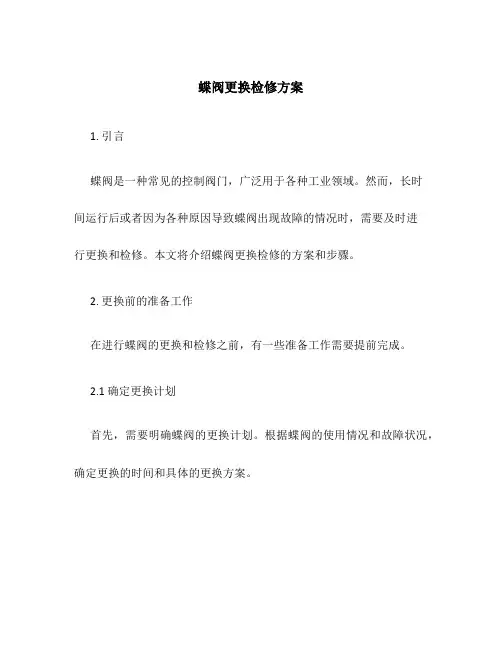

蝶阀更换检修方案1. 引言蝶阀是一种常见的控制阀门，广泛用于各种工业领域。

然而，长时间运行后或者因为各种原因导致蝶阀出现故障的情况时，需要及时进行更换和检修。

本文将介绍蝶阀更换检修的方案和步骤。

2. 更换前的准备工作在进行蝶阀的更换和检修之前，有一些准备工作需要提前完成。

2.1 确定更换计划首先，需要明确蝶阀的更换计划。

根据蝶阀的使用情况和故障状况，确定更换的时间和具体的更换方案。

2.2 准备必要的设备和工具根据蝶阀的型号和规格，准备必要的设备和工具。

例如，螺丝刀、扳手、起重设备等。

2.3 确定操作人员和安全措施确定进行蝶阀更换和检修的操作人员，并确保他们具备相关的技能和经验。

同时，制定必要的安全操作规程，保证操作的安全性。

3. 蝶阀更换的步骤下面将介绍蝶阀更换的具体步骤。

3.1 关闭系统和排空首先，需要关闭系统，切断与蝶阀连接的管道。

然后，排空系统，确保系统中的压力被完全释放。

3.2 卸下蝶阀使用相应的工具，将蝶阀从管道上卸下。

注意，需要小心处理蝶阀，避免损坏或者对操作人员造成伤害。

3.3 清洁和检查将蝶阀卸下后，对蝶阀进行清洁和检查。

清除蝶阀表面的污垢，并检查阀体、阀盘和密封面是否有损坏或者磨损的情况。

3.4 安装新的蝶阀在清洁和检查完蝶阀后，安装新的蝶阀。

将螺栓和螺母固定好，确保安装牢固，并注意安装过程中的对中操作。

3.5 重新连接管道安装好新的蝶阀后，重新连接管道。

确保管道连接处的密封性良好，避免漏水或者漏气的情况。

3.6 检查和测试完成蝶阀更换后，进行必要的检查和测试。

确保蝶阀的运行正常，各种控制参数符合要求。

3.7 启动系统检查和测试通过后，启动系统，进行正常运行。

注意观察系统运行的情况，确认蝶阀更换后的效果。

4. 定期检修除了需要更换蝶阀的情况外，定期对蝶阀进行检修也是非常重要的。

定期检修可以发现问题并及时进行维修，预防故障的发生。

定期检修的步骤包括： - 关闭系统和排空 - 卸下蝶阀 - 清洁和检查 -更换密封件和润滑剂 - 安装蝶阀 - 重新连接管道 - 检查和测试 - 启动系统5. 总结蝶阀更换和检修是保障工业系统正常运行的重要工作。

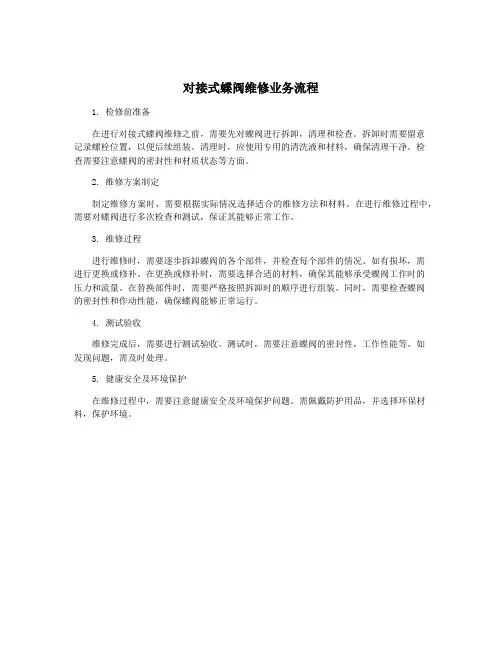

对接式蝶阀维修业务流程
1. 检修前准备
在进行对接式蝶阀维修之前，需要先对蝶阀进行拆卸，清理和检查。

拆卸时需要留意
记录螺栓位置，以便后续组装。

清理时，应使用专用的清洗液和材料，确保清理干净。

检
查需要注意蝶阀的密封性和材质状态等方面。

2. 维修方案制定
制定维修方案时，需要根据实际情况选择适合的维修方法和材料。

在进行维修过程中，需要对蝶阀进行多次检查和测试，保证其能够正常工作。

3. 维修过程
进行维修时，需要逐步拆卸蝶阀的各个部件，并检查每个部件的情况。

如有损坏，需
进行更换或修补。

在更换或修补时，需要选择合适的材料，确保其能够承受蝶阀工作时的
压力和流量。

在替换部件时，需要严格按照拆卸时的顺序进行组装。

同时，需要检查蝶阀
的密封性和作动性能，确保蝶阀能够正常运行。

4. 测试验收
维修完成后，需要进行测试验收。

测试时，需要注意蝶阀的密封性，工作性能等。

如
发现问题，需及时处理。

5. 健康安全及环境保护
在维修过程中，需要注意健康安全及环境保护问题。

需佩戴防护用品，并选择环保材料，保护环境。

蝶阀维修的工艺流程首先呢，在维修蝶阀之前，得把蝶阀从它工作的地方拆下来。

这一步可不能太莽撞哦！得先把周围和它连接的一些部件的情况了解清楚，比如说管道呀，还有其他的连接件之类的。

我觉得这就像是给它做个小“体检”前的准备工作一样。

当然啦，在拆的时候，要小心别把其他东西弄坏了。

接下来就是要检查蝶阀的外观了。

看看有没有明显的损坏呀，像裂缝或者磨损的地方。

这一步很重要哦！有时候一些小的磨损可能就是导致它出问题的“罪魁祸首”呢。

如果发现有磨损的地方，你可能就需要考虑是不是要更换零件啦。

不过呢，这也得根据实际情况来看，如果磨损不严重，也许有其他的办法来解决呢。

然后呀，就该看看蝶阀的内部结构了。

打开蝶阀的时候要小心一点哦，毕竟里面的构造还是比较精细的。

检查一下里面的密封件呀，还有阀板这些关键的部分。

我跟你们说，密封件要是出问题了，那蝶阀的密封性就不好了，这可会影响它的正常工作呢！要是发现密封件损坏了，那大概率是要换一个新的。

这里呢，我觉得大家可以多准备几个不同类型的密封件，这样可以根据实际的安装情况来选择最合适的。

再就是对阀杆进行检查啦。

看看阀杆有没有弯曲呀，或者有没有被腐蚀的迹象。

如果阀杆弯了，那肯定是不行的，得想办法把它弄直或者直接换一个新的。

这一步可能有点麻烦，不过只要细心一点，还是可以做好的。

刚开始可能会觉得无从下手，但习惯了就好了。

在检查完这些主要的部件之后呢，就可以开始进行修复或者更换零件的工作了。

如果是要更换零件，那一定要确保新零件的规格和原来的是一样的哦。

可别弄错了，不然可能装不上去，那就麻烦大了！这时候你可能会问，要是找不到一模一样的怎么办呢？其实呀，如果规格稍有不同，也可以根据实际情况做一些小的调整，不过这就需要一点经验和技巧啦。

当所有的修复或者更换工作都完成之后呢，就可以把蝶阀重新组装起来了。

这一步要特别注意！一定要按照正确的顺序来组装哦。

我就见过有人组装的时候顺序错了，结果又得重新拆开，多麻烦呀。

管道手柄蝶阀安装方法引言管道手柄蝶阀是一种常见的阀门设备，被广泛应用于工业领域的流体控制系统中。

正确安装手柄蝶阀对于保证阀门的正常运行和延长使用寿命至关重要。

本文将介绍手柄蝶阀的安装方法，帮助读者正确安装和使用手柄蝶阀。

步骤一：准备工作在安装手柄蝶阀之前，我们需要进行一些准备工作：1. 检查阀门和管道的完整性，确保没有损坏或松动的部件。

2. 清理阀门和管道内的杂物和污垢，确保通畅无阻。

3. 准备好所需的工具和辅助材料，如扳手、扭力扳手、密封垫片等。

步骤二：安装阀门1. 将手柄蝶阀放置在安装位置，并使用扳手固定螺栓。

注意，螺栓应该均匀地固定，并且不能过紧或过松。

2. 检查阀门和管道之间是否需要使用密封垫片，如果需要，将密封垫片放置在阀门和管道之间。

步骤三：安装手柄1. 确保手柄的轴心与阀门的轴心对齐，将手柄插入阀门轴心，然后使用扭力扳手拧紧螺丝将手柄固定在阀门上。

同样，螺丝应该均匀地拧紧，并且不能过紧或过松。

2. 确保手柄的位置与阀门状态对应正确，即手柄在关闭阀门时应处于垂直位置，而在打开阀门时应处于水平位置。

步骤四：测试阀门1. 打开阀门，观察阀门是否正常启闭，是否出现卡顿或异响等异常情况。

如果发现异常情况，应立即停止使用，并进行必要的检查和维修。

2. 关闭阀门，检查阀门是否完全密封，排除任何泄漏的可能性。

可以使用皂泡水或其他检漏工具进行检查。

结论手柄蝶阀是流体控制系统中常见的阀门设备，正确的安装方法对于保证阀门的正常运行和延长使用寿命至关重要。

本文介绍了手柄蝶阀的安装方法，并详细描述了每个步骤的操作。

希望读者通过本文能够正确安装和使用手柄蝶阀，确保系统的正常运行。

蝶阀使用说明书1.用途：蝶阀是常用的截断阀之一，主要用来接通和截断管道中的介质，也可以适当起调节介质流量的作用。

2.产品描述2.1蝶阀是随阀杆一起转动的蝶板作启闭件，用以实现阀门的开启，关闭与调节。

2.2这种阀门的设计和制造标准为GB/T12238。

2.3安装图纸、适用工作温度，工作压力和主要材质都在样本中有详细说明。

3.储存、维修、安装和操作。

3.1储存和维修3.1.1阀门应储存在室内干燥并且通风的环境中。

两端应用盖子封住。

3.1.2阀门储存很长一段时间后应进行定期检查和清洁。

尤其要清洁密封座和蝶板以保护密封表层不受影响。

3.1.3如果储存时间超过12个月，阀门应该重新检测结构和性能。

同时进行记录。

3.1.4阀门在安装以后要定期进行检修。

检修内容如下：(1) 密封座(2) O型圈(3) 阀杆和填料(4) 阀体和蝶板上的锈斑3.2安装3.2.1保证阀门标志（型号、公称通径、公称压力、材质、）在安装前符合管道系统的要求。

3.2.2安装前仔细检测通道和密封面；任何污垢都应该清除。

3.2.3阀门应该安装在便于检测和操作的地方。

最好的位置是在立式安装。

3.2.4不适合安装在工作压力较大的环境，避免阀座损坏。

3.2.5应避免来自于支撑物、附件、管道等高压。

3.2.6安装后，在进行管道系统压力检测时，阀门应该完全开启。

3.2.7如果管道有足够的强度承受阀门重量和操作力矩，就不需用支撑点。

否则就需要。

3.3使用和操作3.3.1 在介质高速流动时，阀门必须完全开或全闭式，以避免密封面损伤。

3.3.2 当开启或关闭阀门时,可用其它工具代替手轮。

3.3.3在工作温度下，工作压力不应该超过最大允许的工作压力允许的最大工作压力为：PN10；温度范围是–10℃≤T≤100℃。

3.3.4在工作温度下，确保瞬间压力小于最大允许工作压力的1.1倍。

3.3.5在工作温度下,在管道中安装安全装置来防止工作压力超过最大允许压力值。

3.3.6禁止在运输\安装操作中撞坏阀门。

电动蝶阀操作维护规程范本一、引言本规程适用于电动蝶阀的操作维护工作，以提高蝶阀的性能和延长其使用寿命。

通过正确的操作和定期维护，可以确保蝶阀的正常运行和安全性。

二、操作规范1. 动力系统操作（1）启动前，应检查电动蝶阀的电源接线是否正常，以及控制系统的工作状态。

（2）启动电动蝶阀时，应先打开主电源开关，并按照启动顺序逐一启动系统。

（3）在控制室或控制柜中，操作人员应按正确的程序操作，并遵循操作指南。

（4）在启动后，应定期检查电动蝶阀的运行状态和控制系统的各项指标，如电流、压力等。

2. 手动操作（1）在电动蝶阀失电或出现故障时，可以切换至手动操作模式，以确保正常的运行。

（2）在手动操作时，应松开电动蝶阀的手动控制钮，避免造成阀门卡死或损坏。

3. 维护保养规范（1）定期检查电动蝶阀的密封性能，如发现漏水或泄漏，应及时处理。

（2）清洁电动蝶阀的表面和附件，保持其清洁和整洁。

（3）定期检查电动蝶阀的电源线、接线盒和接线柱，确保其连接良好。

（4）定期检查电动蝶阀的电池及其充电情况，避免因电池电量不足导致蝶阀失电。

三、安全规范1. 安全防护（1）在操作电动蝶阀时，应穿戴个人防护装备，如安全帽、手套等。

（2）在检修和维护电动蝶阀时，应先切断电源，并进行安全标识。

2. 注意事项（1）禁止在电动蝶阀上放置重物或进行撞击。

（2）禁止使用非专业人员进行电动蝶阀的操作和维修。

四、故障处理1. 故障诊断（1）在操作过程中，如发现蝶阀无法正常运行或出现故障，应立即停止操作，并进行故障诊断。

（2）按照故障指示手册中的步骤进行故障诊断，找出故障原因。

2. 故障排除（1）根据故障诊断的结果，采取有效措施进行故障排除。

（2）排除故障后，应进行相应的检测和试验，确保蝶阀的正常运行。

五、总结本规程涵盖了电动蝶阀的操作和维护工作，以确保其正常运行和安全性。

在操作过程中，应遵循规程中的操作规范和注意事项，并按照故障处理流程进行故障排除。

只有通过正确的操作和定期维护，才能保证电动蝶阀的性能和延长其使用寿命。

蝶阀日常使用及维修蝶阀是一种常见的工业阀门，广泛应用于管道系统中，用于控制流体的通断和调节流量。

它具有结构简单、体积小、重量轻、操作灵活、关闭密封可靠等优点，因此在各行各业都有广泛的应用。

蝶阀的日常使用主要包括以下几个方面：1.安装：在安装蝶阀时，首先需要确保管道系统处于正常工作状态，并按照规范进行安装。

安装时应注意蝶阀的流向，以及阀门的开启和关闭方向。

同时要保证阀门与管道之间的连接牢固可靠，不得出现漏水、渗漏等情况。

2.操作：蝶阀一般由手动操作或自动操作。

手动操作时，需要根据需要将手柄旋转到相应的位置，实现阀门的开闭和流量调节。

自动操作时，可以通过电动或气动执行器来控制阀门的运动。

在操作过程中，应注意阀门的控制位置和速度，避免过度开启或关闭，以免对管道系统造成不必要的损坏。

3.维护：蝶阀的维护工作主要包括定期检查和清洁。

定期检查阀门的开闭动作是否正常，阀座是否完好，连接处是否松动，密封圈是否破损等。

如有异常情况，需要及时进行修理或更换。

同时，定期清洁阀门内部和外部的污物，保持阀门的灵活性和正常工作状态。

4.常见故障及处理：蝶阀的常见故障包括漏水、卡死、异物卡阻等。

当发生漏水时，首先需要检查阀门的密封圈是否完好，如有破损需要更换。

如果阀门卡住或无法开启，应检查阀门内部是否有异物卡阻，清除异物后进行修复。

在处理故障时，应根据具体情况选择适当的修理方法，必要时可以请专业人员进行处理。

蝶阀作为一种常用的工业阀门，在日常使用中需要注意以下几点：1.防止过载操作：蝶阀的设计工作压力一般在标准范围内，过载操作会导致阀门受力过大，容易损坏。

2.防止腐蚀和磨损：蝶阀一般采用不锈钢、碳钢等材质制造，但长期在腐蚀、磨损等恶劣环境中使用，仍然可能发生腐蚀和磨损。

因此，在应用时应根据工作环境选择适当的材质，并进行定期维护。

3.防止结冰：在寒冷地区，蝶阀可能受到结冰的影响，导致阀门无法正常开启或关闭。

为了防止结冰情况发生，可以采取加热措施或使用防冻液。

蝶阀日常使用及维护1、在安装时，阀瓣要停在关闭的位置上。

2、开启位置应按蝶板的旋转角度来确定。

3、带有旁通阀的蝶阀，开启前应先打开旁通阀。

4、应按制造厂的安装说明书进行安装，重量大的蝶阀，应设置牢固的基础。

5、蝶阀的蝶板安装于管道的直径方向。

在蝶阀阀体圆柱形通道内，圆盘形蝶板绕着轴线旋转，旋转角度为0°~90°之间，旋转到90°时，阀门则牌全开状态。

6、如果要求蝶阀作为流量控制使用，主要的是正确选择阀门的尺寸和类型。

蝶阀的结构原理尤其适合制作大口径阀门。

蝶阀不仅在石油、煤气、化工、水处理等一般工业上得到广泛应用，而且还应用于热电站的冷却水系统。

7、常用的蝶阀有对夹式蝶阀和法兰式蝶阀两种。

对夹式蝶阀是用双头螺栓将阀门连接在两管道法兰之间，法兰式蝶阀是阀门上带有法兰，用螺栓将阀门上两端法兰连接在管道法兰上。

8、蝶阀的蝶板安装于管道的直径方向。

在蝶阀阀体圆柱形通道内，圆盘形蝶板绕着轴线旋转，旋转角度为0°~90°之间，旋转到90°时，阀门则全开状态。

结构特点阀体密封圈采用浮动结构，蝶板密封圈材料为柔性石墨夹不锈钢，密封圈具有良好的抗撕裂、抗磨损，使用寿命长。

蝶板工作时，一侧为工作压力，另一侧为无压时不泄漏，泄露量为零，且双向承压，循环水进口蝶阀的主要承压方向为顺水流方向，循环水出口蝶阀的主要承压方向为逆水流方向。

阀门开关限位装置可靠，无过开、过关现象，开度指示与蝶板实际位置一致。

阀体、蝶板、阀杆具有足够的强度和刚度，蝶板密封圈安装后能在阀体内部调整和更换。

电动装置有过力矩装置、计数器的行程控制机构、就地位置指示和远方接点，有2对常开及2对常闭接点；有全开全关触点，能满足就地及远方控制的要求。

电动装置可接受三相四线制380/220VAC。

电动装置能承受2倍的所需力矩而不产生永久变形和破坏；手、电动切换方式为电动优先的自动操作方式。

二、阀门标准和性能试验规范1、标准规范2、性能试验规范三、主要零件材料和结构简图结构简图四、主要外形尺寸（简图）五、装运和储存1、运输前的准备阀门端部通道和阀杆外露表面是关键的部位，应采取下列措施：（a）阀门内部应清除滞留水垢，保持阀门内腔清洁、干燥。
