蝶阀的安装使用和维修

煤气（电动）蝶阀安装、使用、维护规程煤气（电动）蝶阀是一种常用的控制阀门，广泛应用于煤气系统中。

正确的安装、使用和维护煤气（电动）蝶阀对保障煤气系统的正常运行和安全稳定具有重要意义。

下面是煤气（电动）蝶阀安装、使用、维护的规程：一、煤气（电动）蝶阀的安装要求：1. 安装位置：煤气（电动）蝶阀应安装在便于操作和维护的位置，通常应安装于水平管道上。

安装前应检查阀门和法兰连接件的平坦度和相互间隙。

2. 固定方式：煤气（电动）蝶阀的固定方式可以采用法兰连接或者焊接连接。

法兰连接时，应采用对称的螺栓连接，螺栓要均匀拧紧，确保连接牢固。

焊接连接时，应采用合适的焊接方法，确保焊缝牢固。

3. 密封要求：煤气（电动）蝶阀应配备适用的密封垫片，确保阀门的正常密封。

安装时，应将垫片放置在法兰连接面上，均匀占位，然后再安装法兰。

4. 管道清洁：在安装煤气（电动）蝶阀之前，应对管道进行清洗，确保无杂质和异物，以免对阀门产生损坏。

二、煤气（电动）蝶阀的使用要求：1. 开关操作：在开关煤气（电动）蝶阀时，应轻柔而均匀地操作。

切勿硬性操作，以免造成阀门损坏。

2. 适用范围：煤气（电动）蝶阀一般适用于中低压煤气系统，当工作压力超过额定压力时，应提前更换适合的阀门。

3. 温度范围：煤气（电动）蝶阀的工作温度一般设定在-20℃至60℃范围内，超出范围会影响阀门的密封性能和使用寿命。

4. 定期检查：定期检查煤气（电动）蝶阀的开关情况和密封性能，如果有异常情况及时处理，保证阀门的正常运行。

三、煤气（电动）蝶阀的维护要求：1. 清洗保养：定期清洗煤气（电动）蝶阀内部和外部，保持阀门的干净。

可以利用适当的溶剂和软布进行清洗，严禁使用腐蚀性溶剂和硬物清扫。

2. 泄漏检查：定期检查煤气（电动）蝶阀的密封情况，如果发现阀门有泄漏现象，应立即停止使用，并及时进行维修。

3. 电动部件保养：煤气（电动）蝶阀的电动部件需要定期进行检查和保养，确保电动部件的正常运行。

蝶阀使用说明书1.范围本说明书包括了公称通径DN50mm~1600mm(2”~64”)、公称压力PN1.0MPa~4.0MPa(ANSI CLASS150~300)法兰和对夹连接的手动、齿轮传动、电动和气动操作蝶阀。

2.用途2.1主要用于开启或关闭管道和设备的介质用，作调节、截流和止回使用。

2.2根据介质选用阀门的材质。

2.2.1碳钢阀门适用于水、蒸汽、油品等介质。

2.2.2不锈钢阀门适用于腐蚀性介质。

2.2.3铸铁阀门适用于水、气体介质。

2.3适用温度取决于阀座的材质。

PTFE（聚四氟乙烯）≤130℃不锈钢+复合体≤425℃橡胶≤85℃3.结构3.1蝶阀基本结构见图13.2易损件填料采用聚四氟乙烯或柔性石墨，密封可靠。

4.操作4.1手动操作阀门采用手柄或齿轮传动装置、电动或气动蝶阀由电动装置或气动装置驱动，使蝶板旋转90°开启或关闭阀门。

4.2对于手动（包括驱动装置的手轮）或扳手操作的蝶阀，除订货合同另有规定外，当面向手轮或扳手时，顺时针方向转动手轮或扳手阀门应为关。

4.3电动、气动蝶阀的开启、关闭指示由电动装置、气动装置上的位置指示器标识。

5.保管、保养、安装和使用5.1阀门应存放在干燥，通风的室内，阀门通道两端应堵塞。

5.2长期存放的阀门应定期检查，清除污物。

应特别注意密封面的清洁，防密封面的损坏。

5.3安装前应仔细核对阀门标志是否与使用要求相符。

5.4安装前应检查阀门通道和密封面，如有污垢，应使用清洁布擦拭干净。

5.5安装前检查填料是否压紧，应确保填料的密封性，同时不应妨碍阀杆的转动。

5.6安装时拧紧连接螺栓的拧紧力应均匀合适。

5.7本蝶阀可以安装水平、垂直的管道上，安装位置应保证使用维修更换方便。

5.8手动阀门在开启或关闭操作时，应使用手柄开、关，不得借用辅助杠杆或其它工具。

5.9阀门使用应定期检查，检查密封面有无磨损及垫片填料。

若损坏失效，应及时修理或更换。

5.10电动、气动阀门的传动装置，其保管、保养、安装和使用，请见“阀门电动装置使用说明书”及“阀门气动装置使用说明书”。

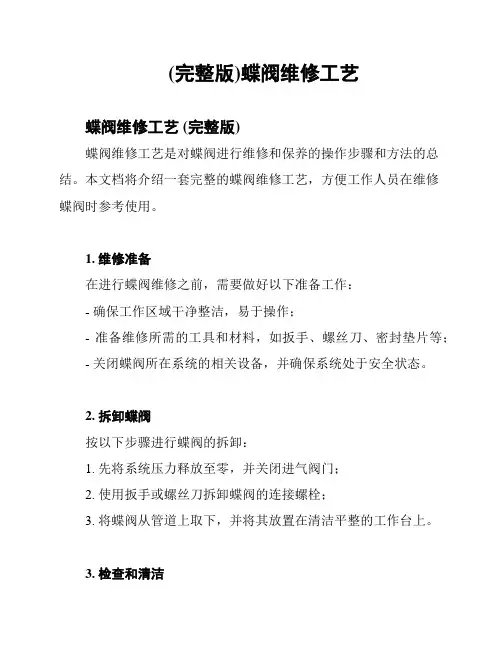

蝶阀维修的工艺流程首先呢，在维修蝶阀之前，得把蝶阀从它工作的地方拆下来。

这一步可不能太莽撞哦！得先把周围和它连接的一些部件的情况了解清楚，比如说管道呀，还有其他的连接件之类的。

我觉得这就像是给它做个小“体检”前的准备工作一样。

当然啦，在拆的时候，要小心别把其他东西弄坏了。

接下来就是要检查蝶阀的外观了。

看看有没有明显的损坏呀，像裂缝或者磨损的地方。

这一步很重要哦！有时候一些小的磨损可能就是导致它出问题的“罪魁祸首”呢。

如果发现有磨损的地方，你可能就需要考虑是不是要更换零件啦。

不过呢，这也得根据实际情况来看，如果磨损不严重，也许有其他的办法来解决呢。

然后呀，就该看看蝶阀的内部结构了。

打开蝶阀的时候要小心一点哦，毕竟里面的构造还是比较精细的。

检查一下里面的密封件呀，还有阀板这些关键的部分。

我跟你们说，密封件要是出问题了，那蝶阀的密封性就不好了，这可会影响它的正常工作呢！要是发现密封件损坏了，那大概率是要换一个新的。

这里呢，我觉得大家可以多准备几个不同类型的密封件，这样可以根据实际的安装情况来选择最合适的。

再就是对阀杆进行检查啦。

看看阀杆有没有弯曲呀，或者有没有被腐蚀的迹象。

如果阀杆弯了，那肯定是不行的，得想办法把它弄直或者直接换一个新的。

这一步可能有点麻烦，不过只要细心一点，还是可以做好的。

刚开始可能会觉得无从下手，但习惯了就好了。

在检查完这些主要的部件之后呢，就可以开始进行修复或者更换零件的工作了。

如果是要更换零件，那一定要确保新零件的规格和原来的是一样的哦。

可别弄错了，不然可能装不上去，那就麻烦大了！这时候你可能会问，要是找不到一模一样的怎么办呢？其实呀，如果规格稍有不同，也可以根据实际情况做一些小的调整，不过这就需要一点经验和技巧啦。

当所有的修复或者更换工作都完成之后呢，就可以把蝶阀重新组装起来了。

这一步要特别注意！一定要按照正确的顺序来组装哦。

我就见过有人组装的时候顺序错了，结果又得重新拆开，多麻烦呀。

管道手柄蝶阀安装方法引言管道手柄蝶阀是一种常见的阀门设备，被广泛应用于工业领域的流体控制系统中。

正确安装手柄蝶阀对于保证阀门的正常运行和延长使用寿命至关重要。

本文将介绍手柄蝶阀的安装方法，帮助读者正确安装和使用手柄蝶阀。

步骤一：准备工作在安装手柄蝶阀之前，我们需要进行一些准备工作：1. 检查阀门和管道的完整性，确保没有损坏或松动的部件。

2. 清理阀门和管道内的杂物和污垢，确保通畅无阻。

3. 准备好所需的工具和辅助材料，如扳手、扭力扳手、密封垫片等。

步骤二：安装阀门1. 将手柄蝶阀放置在安装位置，并使用扳手固定螺栓。

注意，螺栓应该均匀地固定，并且不能过紧或过松。

2. 检查阀门和管道之间是否需要使用密封垫片，如果需要，将密封垫片放置在阀门和管道之间。

步骤三：安装手柄1. 确保手柄的轴心与阀门的轴心对齐，将手柄插入阀门轴心，然后使用扭力扳手拧紧螺丝将手柄固定在阀门上。

同样，螺丝应该均匀地拧紧，并且不能过紧或过松。

2. 确保手柄的位置与阀门状态对应正确，即手柄在关闭阀门时应处于垂直位置，而在打开阀门时应处于水平位置。

步骤四：测试阀门1. 打开阀门，观察阀门是否正常启闭，是否出现卡顿或异响等异常情况。

如果发现异常情况，应立即停止使用，并进行必要的检查和维修。

2. 关闭阀门，检查阀门是否完全密封，排除任何泄漏的可能性。

可以使用皂泡水或其他检漏工具进行检查。

结论手柄蝶阀是流体控制系统中常见的阀门设备，正确的安装方法对于保证阀门的正常运行和延长使用寿命至关重要。

本文介绍了手柄蝶阀的安装方法，并详细描述了每个步骤的操作。

希望读者通过本文能够正确安装和使用手柄蝶阀，确保系统的正常运行。

蝶阀关不严的处理方法蝶阀是工业管路中常见的一种阀门，其不仅结构简单，而且使用维护也相对简单方便。

但是，有时我们会发现蝶阀关不严的情况，这不仅影响工艺的正常进行，还可能带来安全隐患。

本文将围绕蝶阀关不严的处理方法进行分步骤阐述。

第一步，排查蝶阀关不严的原因蝶阀关不严往往不是一个突发事件，通常是由于一些常见的原因引起的。

例如，蝶阀密封面、密封圈、轴承等零件损坏、蝶阀内部结垢、腐蚀等。

在处理蝶阀关不严之前，我们需要仔细排查蝶阀故障的原因。

第二步，修复或更换故障零件在排查故障原因之后，我们需要分析故障的性质和损伤程度，判断是进行修理还是更换。

例如，如果是蝶阀密封面、密封圈等零件损坏，需要进行更换。

如果蝶阀内部堵塞等，可以进行清洗与维护。

如果是蝶阀运行时过度磨损，可能需要重新加工磨削。

第三步，检查蝶阀固定方式许多蝶阀问题都是由于使用不当造成的。

正常情况下，蝶阀的安装应该符合生产厂家的要求。

最好使用固定底座，以确保蝶阀能够自由旋转，同时避免因管道受压等原因导致蝶阀故障。

第四步，重新校准蝶阀在更换或修复蝶阀、检查固定方式之后，我们需要重新校准蝶阀，以确保蝶阀的功能达到预期。

在校准之前，我们需要找到合适的测试方法，例如试压或真空测试。

同时，我们需要将蝶阀与管道连接的部分涂抹防锈剂，以提高防腐蚀能力。

第五步，定期检查维护为了保证蝶阀的正常运行，我们需要定期对蝶阀进行检查与维护，以防止类似问题再次发生。

对于长时间使用的蝶阀，可以在规定的时间内进行技术检验，根据维修建议进行处理，提高蝶阀的使用寿命。

综上所述，蝶阀关不严的处理方法需要我们分步骤进行。

首先，我们需要排查故障原因，随后根据故障的性质进行修复或更换，同时检查固定方式，重新校准蝶阀。

最后，是定期检查维护。

只有掌握了正确的处理方法，才能保证蝶阀的正常运行。

蝶阀日常使用及维护1、在安装时，阀瓣要停在关闭的位置上。

2、开启位置应按蝶板的旋转角度来确定。

3、带有旁通阀的蝶阀，开启前应先打开旁通阀。

4、应按制造厂的安装说明书进行安装，重量大的蝶阀，应设置牢固的基础。

5、蝶阀的蝶板安装于管道的直径方向。

在蝶阀阀体圆柱形通道内，圆盘形蝶板绕着轴线旋转，旋转角度为0°~90°之间，旋转到90°时，阀门则牌全开状态。

6、如果要求蝶阀作为流量控制使用，主要的是正确选择阀门的尺寸和类型。

蝶阀的结构原理尤其适合制作大口径阀门。

蝶阀不仅在石油、煤气、化工、水处理等一般工业上得到广泛应用，而且还应用于热电站的冷却水系统。

7、常用的蝶阀有对夹式蝶阀和法兰式蝶阀两种。

对夹式蝶阀是用双头螺栓将阀门连接在两管道法兰之间，法兰式蝶阀是阀门上带有法兰，用螺栓将阀门上两端法兰连接在管道法兰上。

8、蝶阀的蝶板安装于管道的直径方向。

在蝶阀阀体圆柱形通道内，圆盘形蝶板绕着轴线旋转，旋转角度为0°~90°之间，旋转到90°时，阀门则全开状态。

结构特点阀体密封圈采用浮动结构，蝶板密封圈材料为柔性石墨夹不锈钢，密封圈具有良好的抗撕裂、抗磨损，使用寿命长。

蝶板工作时，一侧为工作压力，另一侧为无压时不泄漏，泄露量为零，且双向承压，循环水进口蝶阀的主要承压方向为顺水流方向，循环水出口蝶阀的主要承压方向为逆水流方向。

阀门开关限位装置可靠，无过开、过关现象，开度指示与蝶板实际位置一致。

阀体、蝶板、阀杆具有足够的强度和刚度，蝶板密封圈安装后能在阀体内部调整和更换。

电动装置有过力矩装置、计数器的行程控制机构、就地位置指示和远方接点，有2对常开及2对常闭接点；有全开全关触点，能满足就地及远方控制的要求。

电动装置可接受三相四线制380/220VAC。

电动装置能承受2倍的所需力矩而不产生永久变形和破坏；手、电动切换方式为电动优先的自动操作方式。

二、阀门标准和性能试验规范1、标准规范2、性能试验规范三、主要零件材料和结构简图结构简图四、主要外形尺寸（简图）五、装运和储存1、运输前的准备阀门端部通道和阀杆外露表面是关键的部位，应采取下列措施：（a）阀门内部应清除滞留水垢，保持阀门内腔清洁、干燥。

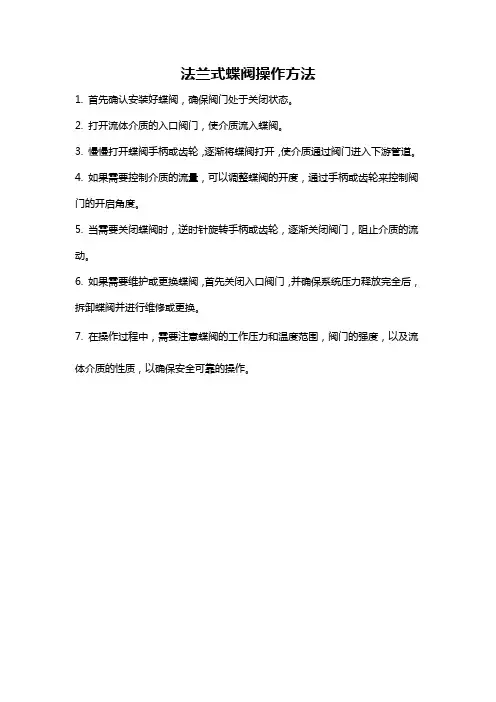

法兰式蝶阀操作方法
1. 首先确认安装好蝶阀，确保阀门处于关闭状态。

2. 打开流体介质的入口阀门，使介质流入蝶阀。

3. 慢慢打开蝶阀手柄或齿轮，逐渐将蝶阀打开，使介质通过阀门进入下游管道。

4. 如果需要控制介质的流量，可以调整蝶阀的开度，通过手柄或齿轮来控制阀门的开启角度。

5. 当需要关闭蝶阀时，逆时针旋转手柄或齿轮，逐渐关闭阀门，阻止介质的流动。

6. 如果需要维护或更换蝶阀，首先关闭入口阀门，并确保系统压力释放完全后，拆卸蝶阀并进行维修或更换。

7. 在操作过程中，需要注意蝶阀的工作压力和温度范围，阀门的强度，以及流体介质的性质，以确保安全可靠的操作。

蝶阀使用说明书
一、用途
该阀适用于冶金、化工、煤炭、水泥、石油、电力、市政等行业的管道系统。

本阀动作灵活、轻巧，密封性好。

二、性能参数
三、结构、使用与材料
本阀门由阀体、阀板、轴等部件组成，本阀驱动部分由电动装置和二级减速装置组成，由电机的正反转使其达到“开”、“关”的目的。

各部件材料见下表
2、必须要确定电机的转向和阀门的开关方向是否一致。

3.安装与调整：
3.1 安装前应核对阀门性能与使用工况是否相符。

3.2 安装前应清洗阀门内腔，不允许有杂物、污物存于内腔。

3.3 本阀不允许承受拉伸、扭曲等外力。

3.4 安装前应检查阀门各部位连接螺栓有无松动，各转动部件转动是否灵活。

4. 电动装置调整请祥见随机电装说明书。

5.维修保养及使用：
5.1 本阀应保存在干燥处，不得露天堆放，阀门的进出口应密封，不准在蝶板上堆放重物
不能受冲击。

5.3 本阀户外安装时，用户应现场采取防雨、防尘及隔热措施。

5.4 定期检查各运动部件转动是否灵活，各部位螺钉有无松动，发现问题及时解决后方可继续使用。

5.5 阀门采用填料密封，使管道中介质不致渗漏。

如发现介质从轴缝中渗漏，可拧紧填料压盖上的调整螺栓以压紧
填料。

5定货须知：
用户定货时，请按本说明书所列规格提出产品型号和公称通径，若有其它特殊要求，请写出详细说明。

蝶阀的安装要求一、确定蝶阀的安装位置1.1 理论上，蝶阀可以在任何水平或垂直管道中安装，但在实际应用中，最好将蝶阀安装在水平管道上。

1.2 在安装蝶阀时，应尽量避免弯头、收缩、扩大以及其他阻力件的直接相连。

1.3 蝶阀安装的位置应便于操作和维修，且应允许取下活塞杆或阀杆，以进行校核或更换动态密封件。

二、蝶阀安装前的准备工作2.1 在安装蝶阀前，必须对管道进行清洗，确保管道内部没有杂质、油脂或其他污染物。

2.2 对于新的蝶阀，应进行全面的检查，确保阀体及其内部没有破损、腐蚀等问题。

如有问题，应及时修复或更换。

2.3 验证蝶阀的技术参数是否与实际需求相匹配，如阀门尺寸、耐压力、耐腐蚀性等。

2.4 准备安装所需的工具和设备，如扳手、螺栓、螺母、密封垫片等。

三、蝶阀的安装步骤3.1 先将蝶阀放置在待安装的位置上，仔细检查阀门和管道之间的连接面是否平整。

3.2 使用扳手等工具拧紧蝶阀上的螺栓，确保阀门与管道之间的连接紧密可靠。

3.3 安装好蝶阀后，检查阀门的开启和关闭是否灵活，没有卡滞或其他异常情况。

3.4 在完成蝶阀的安装后，进行阀门的调试工作，确保阀门的工作性能符合要求。

四、蝶阀安装后的检查工作4.1 安装完蝶阀后，需要进行阀门的密封性能检查。

可以使用空气或液体进行泄漏测试。

4.2 在检查阀门的泄漏情况时，应注意观察阀门座封面是否均匀压实，并且没有被外力损坏。

4.3 检查阀门的密封垫片是否完好，如发现问题应及时更换。

4.4 检查阀门的操作情况，确保开启和关闭动作的顺畅，没有异常响声或阻力。

五、蝶阀的维护与保养5.1 定期对蝶阀进行检查和维护，确保阀门的性能持续良好。

5.2 清洗蝶阀时，应使用适当的清洁剂，避免使用酸碱性强的溶剂，以免损坏阀门表面。

5.3 在使用蝶阀前，应检查各个连接点的紧固情况，如有松动应及时进行紧固。

5.4 当发现蝶阀存在泄漏或其他故障时，应及时进行修理或更换，确保阀门的正常运行。

结论蝶阀作为一种常用的控制阀门，其安装要求对于阀门的正常运行至关重要。
