UART串行接口和通信方式

单片机UART通信实现在单片机系统中，UART（通用异步收发器）通信是一种常见的串口通信方式。

通过UART通信，可以实现单片机与外部设备之间的数据传输。

本篇文章将介绍如何使用单片机实现UART通信，并提供相应的代码示例。

一、UART通信原理UART通信是一种串行通信方式，其中数据按照位的形式依次传输。

UART接口包括发送端和接收端，发送端将要传输的数据通过串行方式发送出去，接收端将接收到的数据按位恢复为原始数据。

通信的核心是波特率，即数据传输的速度。

发送端和接收端必须以相同的波特率进行通信，以确保数据的正确传输。

二、单片机UART通信的硬件连接实现单片机UART通信的关键是正确连接相应的硬件。

典型的单片机UART通信硬件连接如下：发送端：- 单片机的TX（发送）引脚连接到外部设备的RX（接收）引脚- 单片机的GND引脚连接到外部设备的GND引脚接收端：- 单片机的RX（接收）引脚连接到外部设备的TX（发送）引脚- 单片机的GND引脚连接到外部设备的GND引脚三、单片机UART通信的软件实现在软件方面，需要编写相应的代码来配置单片机的UART通信模块。

以下是一个示例代码，用于实现基本的UART通信功能。

```c#include <reg51.h>#define BAUDRATE 9600 // 波特率设置为9600bpsvoid uart_init(){TMOD = 0x20; // 设置定时器1为8位自动重装模式TH1 = -(256 - (11059200 / 12 / 32) / BAUDRATE); // 设置波特率TL1 = TH1; // 初始化定时器1的初值TR1 = 1; // 启动定时器1SCON = 0x50; // 标识为8位UART模式EA = 1; // 允许全局中断ES = 1; // 允许串口中断}void uart_send(unsigned char dat)SBUF = dat; // 将数据写入发送寄存器 while (!TI); // 等待发送完毕TI = 0; // 清除发送完成标志}unsigned char uart_receive(){while (!RI); // 等待接收完毕RI = 0; // 清除接收标志return SBUF; // 返回接收到的数据}void main(){unsigned char data;uart_init(); // 初始化UART通信模块 while (1)data = uart_receive(); // 接收数据uart_send(data); // 发送接收到的数据}}```以上代码是基于8051系列单片机的实现示例，具体的单片机型号和编程语言可能有所不同，但基本原理是相同的。

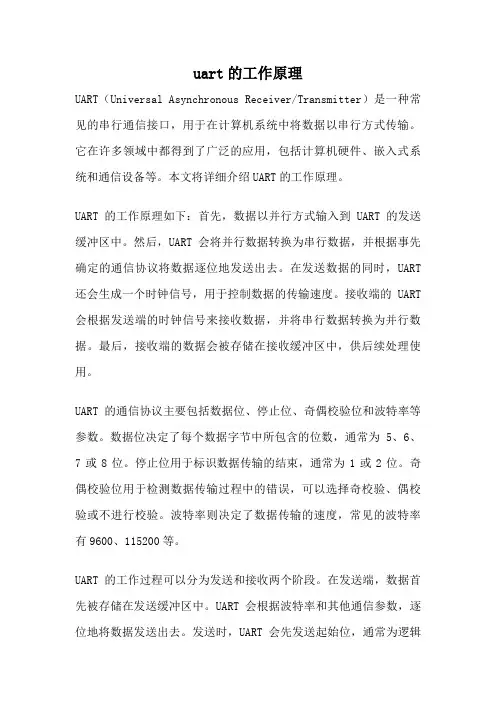

uart的工作原理UART（Universal Asynchronous Receiver/Transmitter）是一种常见的串行通信接口，用于在计算机系统中将数据以串行方式传输。

它在许多领域中都得到了广泛的应用，包括计算机硬件、嵌入式系统和通信设备等。

本文将详细介绍UART的工作原理。

UART的工作原理如下：首先，数据以并行方式输入到UART的发送缓冲区中。

然后，UART会将并行数据转换为串行数据，并根据事先确定的通信协议将数据逐位地发送出去。

在发送数据的同时，UART 还会生成一个时钟信号，用于控制数据的传输速度。

接收端的UART 会根据发送端的时钟信号来接收数据，并将串行数据转换为并行数据。

最后，接收端的数据会被存储在接收缓冲区中，供后续处理使用。

UART的通信协议主要包括数据位、停止位、奇偶校验位和波特率等参数。

数据位决定了每个数据字节中所包含的位数，通常为5、6、7或8位。

停止位用于标识数据传输的结束，通常为1或2位。

奇偶校验位用于检测数据传输过程中的错误，可以选择奇校验、偶校验或不进行校验。

波特率则决定了数据传输的速度，常见的波特率有9600、115200等。

UART的工作过程可以分为发送和接收两个阶段。

在发送端，数据首先被存储在发送缓冲区中。

UART会根据波特率和其他通信参数，逐位地将数据发送出去。

发送时，UART会先发送起始位，通常为逻辑低电平。

接着，根据数据位的设置，UART会将数据的每一位发送出去。

最后，UART会发送停止位，通常为逻辑高电平。

这样，一个完整的数据字节就被传输出去了。

在接收端，UART会根据发送端的时钟信号，逐位地接收数据。

首先，UART会检测起始位，并开始接收数据位。

根据数据位的设置，UART 会逐位地接收数据。

接收完成后，UART会检测停止位，并将数据存储在接收缓冲区中，供后续处理使用。

UART的工作原理可以简单概括为数据的串行传输和并行转换。

通过将数据转换为串行形式，UART能够在有限的引脚数目下实现高效的数据传输。

单片机的通信接口及通信协议概述随着科技的快速发展，单片机已经成为许多电子产品的核心部分。

而单片机的通信接口及通信协议则扮演着连接与控制外围设备的重要纽带。

本文将对单片机的通信接口及通信协议进行概述，帮助读者了解单片机通信的基本原理与应用。

一、串行通信接口串行通信接口是单片机与外部设备进行数据传输的一种常用方式。

它通过将数据一位一位地顺序传送，使得通信过程更加可靠。

常见的串行通信接口有UART、SPI和I2C。

1. UART（Universal Asynchronous Receiver Transmitter，通用异步收发器）：UART是一种最基本的串行通信接口，实现简单，广泛应用于单片机的串口通信。

UART通过将数据以异步的方式进行传输，即发送端和接收端的时钟不同步，可以实现双向通信。

2. SPI（Serial Peripheral Interface，串行外围接口）：SPI是一种同步的串行通信接口，适用于单片机与外部设备之间的高速数据传输。

SPI通信主要通过四根线进行，分别是时钟线、数据输入线、数据输出线和片选线。

SPI可以支持单主单从、单主多从和多主多从的通信方式。

3. I2C（Inter-Integrated Circuit，集成电路互连）：I2C是一种双线制的串行通信接口，适用于单片机与多个外部设备之间进行数据传输。

I2C接口通常有两根线，即串行数据线（SDA）和串行时钟线（SCL）。

I2C采用主从模式，其中主机由单片机担任，从机可以是各种外围设备。

二、并行通信接口并行通信接口是一种同时传输多个位的通信方式，可以实现更高的数据传输速率。

常见的并行通信接口有GPIO（General PurposeInput/Output，通用输入输出）、外部总线接口等。

1. GPIO：GPIO是单片机通用的输入输出引脚，可以用来与外部设备进行并行通信。

通过对GPIO引脚的电平控制，单片机可以进行数据的输入和输出。

uart的工作原理UART（通用异步收发传输）是一种常见的串行通信接口，广泛应用于各种设备之间的数据传输。

其工作原理如下：1.串行传输:UART采用串行传输，即一位一位地传输数据。

与之相对的是并行传输，即同时传输多个数据位。

串行传输可以减少传输线的数量和复杂性，提高系统集成度和可靠性。

2.异步通信:UART采用异步通信方式，即在数据传输过程中不需要外部时钟信号来同步发送和接收数据。

发送端和接收端根据事先约定的数据帧格式进行数据传输，并通过特定的控制位来标识数据的开始和结束位置。

3.数据帧格式:UART将每个数据帧分为起始位、数据位、校验位和停止位。

起始位用于表示数据传输的起始位置，一般为逻辑低电平；数据位用于存储传输数据；校验位用于进行数据校验，可以检测和纠正传输错误；停止位用于表示数据传输的结束位置。

4.数据传输过程:发送端根据事先约定好的数据帧格式，依次发送起始位、数据位、校验位和停止位。

接收端根据接收到的信号，解析出数据帧，并进行校验，判断数据的可靠性。

如果校验正确，接收端将从数据位中提取出数据。

5.波特率:6.数据缓冲:UART通过数据缓冲来存储待发送和已接收的数据。

发送端通过将数据写入发送缓冲区，由硬件自动进行数据发送；接收端则通过读取接收缓冲区，获取已接收的数据。

7.错误处理:UART在数据传输过程中，会遇到各种错误，如传输错误、校验错误等。

对于传输错误，UART通常会进行重试或重传；对于校验错误，UART 可以通过重新计算校验位或直接丢弃错误数据。

8.应用范围:UART广泛应用于各种设备之间的数据传输，如计算机与外部设备的串行通信、嵌入式系统与传感器的数据采集、工控设备与PLC的通信等。

总结：UART是一种常见的串行通信接口，通过串行传输和异步通信方式，实现设备之间的数据传输。

它采用数据帧格式、波特率、数据缓冲等机制来实现数据的可靠传输。

在应用方面，UART广泛应用于各种设备之间的数据传输，是一个重要的通信接口。

串口通信UART模块基本介绍串口通信（UART）是一种通过串行接口进行数据传输的通信协议和硬件实现方式。

它是计算机和外设之间最常用的通信方式之一，也是嵌入式系统和单片机等小型设备中常用的通信方式。

UART通过串行方式传输数据，即通过单一的数据线一次只能传输一个bit位。

在串口通信中，通常需要两条线，一条用于发送数据（TX），一条用于接收数据（RX）。

UART通常通过一对相互连接的芯片实现，称为UART芯片或UART模块。

它包含一个发送器和一个接收器。

发送器将要发送的数据从并行格式转换为串行格式，并通过发送线路发送出去。

接收器则接收到的串行数据转换为并行格式以供系统使用。

UART芯片通常由硬件设计工程师在集成电路中设计和实现。

UART通信具有以下特点和优势：1.简单易用：UART通信是一种非常简单和易用的通信协议。

它的实现简单，适用于各种不同的应用场景。

2.可靠性高：UART通信使用的是硬件实现，不受软件的控制和干扰。

它具有较高的可靠性和稳定性。

3. 速度灵活可调：UART通信可以根据不同的应用需求进行速度调整。

通常，UART通信支持的波特率范围很大，可以从几十bps到多Mbps。

4.支持半双工和全双工通信：UART通信可以支持半双工和全双工两种通信方式。

在半双工模式下，发送和接收不能同时进行；而在全双工模式下，可以同时进行发送和接收。

5.通信距离远：UART通信使用串行线路进行数据传输，因此可以通过扩展串行线路的长度来实现较远距离的通信。

6.多种应用：UART通信广泛应用于各种设备和领域，如计算机、嵌入式系统、单片机、电子设备、通信设备等。

值得注意的是，UART通信只是一个物理层的通信协议，它只负责数据的传输，而不负责数据的解码和处理。

因此，在使用UART通信时，通常需要配合其他协议或编码方式，如RS-232、RS-485、Modbus等，来完成完整的通信过程。

总结来说，UART通信是一种简单、可靠、灵活的串行通信协议和硬件实现方式。

串行通信及接口电路1. 串行通信的概念串行通信是一种数据传输的方式，它将数据逐位地按照一定顺序传输，相比于并行通信的方式，串行通信只需使用一个通信线路传输数据。

在串行通信中，每个数据位被顺序发送，并且在接收端被顺序接收和重组。

串行通信的优点是可以节省通信线路的数量，但其传输速度相对较慢。

2. 串行通信的应用串行通信广泛应用于各种领域，包括计算机通信、网络通信、工业控制等。

它可以用于长距离通信，如在局域网或广域网中传输数据。

此外，串行通信还常用于外设与主机之间的通信，如串行口和串行外设之间的通信。

3. 串行通信的协议串行通信的实现需要一定的协议来确保数据的可靠传输。

常见的串行通信协议包括UART（通用异步收发器），SPI（串行外设接口）和I2C（双线串行通信接口）。

这些协议都定义了数据的传输规则、时序要求以及错误处理机制，以确保数据的准确性和完整性。

3.1 UARTUART是一种使用异步传输方式的串行通信协议。

它通过发送方和接收方之间的单个通信线路进行数据传输。

UART协议定义了数据的起始位、数据位、停止位和校验位等信息。

发送端根据这些信息将数据发送给接收端，并且接收端根据这些信息识别数据的边界和校验数据的正确性。

3.2 SPISPI是一种同步传输方式的串行通信协议，它使用一对数据线（Master Out, Slave In - MOSI 和 Master In, Slave Out - MISO）以及时钟线（SCLK）进行通信。

SPI协议由主设备（Master）和从设备（Slave）组成，主设备通过时钟信号控制从设备进行数据传输。

SPI协议定义了数据的传输时序，通过时钟的上升沿和下降沿进行数据采样和传输。

3.3 I2CI2C是一种双线串行通信接口，它使用两条线路（串行数据线（SDA）和串行时钟线（SCL））进行通信。

I2C协议由主设备（Master）和从设备（Slave）组成，主设备通过时钟信号控制从设备进行数据传输。

uart串口通信协议UART串口通信协议。

UART（Universal Asynchronous Receiver/Transmitter）是一种通用的异步串行通信接口，广泛应用于各种嵌入式系统和外设设备之间的通信。

在本文中，我们将介绍UART串口通信协议的基本原理、通信流程以及常见问题解决方法。

1. 基本原理。

UART串口通信是一种点对点的通信方式，由发送端和接收端组成。

通信的基本单位是一个字节（8位），包括起始位、数据位、校验位和停止位。

在通信开始之前，发送端和接收端必须约定好通信的波特率、数据位、校验位和停止位等参数，以确保通信的准确性和稳定性。

2. 通信流程。

UART串口通信的流程一般包括以下几个步骤：a. 发送端准备好要发送的数据，并将数据写入UART发送缓冲区。

b. UART发送端根据约定的参数，将数据以一定的波特率发送出去，包括起始位、数据位、校验位和停止位。

c. 数据经过传输介质（如串口线）传输到接收端。

d. UART接收端接收到数据后，将数据读取到接收缓冲区。

e. 接收端根据约定的参数，对接收到的数据进行解析和处理。

3. 常见问题解决方法。

在实际应用中，UART串口通信可能会遇到一些常见问题，如数据丢失、波特率不匹配、数据格式错误等。

针对这些问题，我们可以采取一些解决方法：a. 数据丢失，可以通过增加数据缓冲区的大小、提高处理数据的速度等方式来解决。

b. 波特率不匹配，发送端和接收端的波特率必须一致，否则会导致数据传输错误，可以通过修改通信参数来解决。

c. 数据格式错误，检查数据位、校验位和停止位等参数是否设置正确，确保发送端和接收端的参数一致。

总结。

通过本文的介绍，我们了解了UART串口通信协议的基本原理、通信流程以及常见问题解决方法。

在实际应用中，我们需要根据具体的需求和场景来合理选择通信参数，并严格遵守通信协议，以确保通信的稳定和可靠。

希望本文能对您有所帮助，谢谢阅读！。

简单描述：SPI 和I2C这两种通信方式都是短距离的，芯片和芯片之间或者其他元器件如传感器和芯片之间的通信。

SPI和IIC是板上通信,IIC有时也会做板间通信,不过距离甚短,不过超过一米,例如一些触摸屏,手机液晶屏那些很薄膜排线很多用IIC,I2C能用于替代标准的并行总线，能连接的各种集成电路和功能模块。

I2C 是多主控总线，所以任何一个设备都能像主控器一样工作，并控制总线。

总线上每一个设备都有一个独一无二的地址，根据设备它们自己的能力，它们可以作为发射器或接收器工作。

多路微控制器能在同一个I2C总线上共存这两种线属于低速传输；而UART是应用于两个设备之间的通信，如用单片机做好的设备和计算机的通信。

这样的通信可以做长距离的。

UART和,UART就是我们指的串口,速度比上面三者快,最高达100K左右,用与计算机与设备或者计算机和计算之间通信,但有效范围不会很长,约10米左右,UART优点是支持面广,程序设计结构很简单,随着USB的发展,UART也逐渐走向下坡；SmBus有点类似于USB设备跟计算机那样的短距离通信。

简单的狭义的说SPI和I2C是做在电路板上的。

而UART和SMBUS是在机器外面连接两个机器的。

详细描述：1、UART(TX,RX)就是两线，一根发送一根接收，可以全双工通信，线数也比较少。

数据是异步传输的，对双方的时序要求比较严格，通信速度也不是很快。

在多机通信上面用的最多。

2、SPI(CLK,I/O,O,CS)接口和上面UART相比，多了一条同步时钟线，上面UART 的缺点也就是它的优点了，对通信双方的时序要求不严格不同设备之间可以很容易结合，而且通信速度非常快。

一般用在产品内部元件之间的高速数据通信上面，如大容量存储器等。

3、I2C(SCL,SDA)接口也是两线接口，它是两根线之间通过复杂的逻辑关系传输数据的，通信速度不高，程序写起来也比较复杂。

一般单片机系统里主要用来和24C02等小容易存储器连接。

UART以及其他接口协议UART，全称通用异步收发传输协议（Universal Asynchronous Receiver Transmitter），是一种同步和异步串行通信的标准协议。

它是应用于计算机串行端口通信的一种通信方式，由发送方和接收方之间通过一根数据线进行双向数据传输。

UART常用于连接计算机和外部设备，比如调制解调器、传感器、显示屏等。

UART的工作原理是通过固定的波特率（Baudrate）将数据分割为连续的帧发送。

每个帧由起始位、数据位、奇偶校验位和停止位组成。

发送方将数据输出到串行数据线上，接收方在接收数据同时进行同步，通过检测起始位的时刻来同步接收数据，然后按照固定的数据位顺序读取数据。

除了UART，还有一些其他常用的接口协议，包括I2C、SPI和CAN。

I2C，全称为Inter-Integrated Circuit，是一种短距离数据传输的串行通信协议，也被称为二线制串行总线。

I2C由两根线组成，一根为数据线（SDA），用于传输数据；另一根为时钟线（SCL），用于同步数据传输的时序。

I2C可以连接多个设备，通过设备地址进行通信。

SPI，全称为Serial Peripheral Interface，是一种同步的串行通信协议。

SPI通常由一个主设备和多个从设备组成，主设备负责控制通信的时序，并向从设备发送数据。

SPI使用了四根线，包括一个片选线（CS）用于选择从设备，一个时钟线（CLK）用于同步数据传输，一个主从数据线（MOSI）用于主设备向从设备发送数据，以及一个从主数据线（MISO）用于从设备向主设备发送数据。

CAN，全称为Controller Area Network，是一种用于实时应用的串行通信协议。

CAN常用于汽车电子系统、工业自动化等领域。

CAN总线由两根线组成，一根为CAN_H，用于传输高电平；另一根为CAN_L，用于传输低电平。

CAN使用触发型通信方式，在总线上允许多个设备同时发送数据。

详细介绍8086微机中常用的接口及其功能。

1.引言1.1 概述概述：8086微机是一种十分重要的微机系统, 它以其较大的寻址能力和较高的运算速度而备受关注。

在8086微机系统中，接口是一种关键的组成部分，它们连接了微处理器和外部设备，起到了数据传输和控制信号传递的作用。

常用的接口在整个系统中起到了至关重要的作用。

本篇文章将详细介绍8086微机中常用的接口及其功能。

首先我们将简要介绍8086微机的背景和特点，然后重点关注常用的接口，包括数据总线接口、地址总线接口、控制信号接口以及其他常见的接口模块。

我们将深入探讨每种接口的功能、工作原理，并给出一些实际应用的例子。

通过本文的阅读，读者将能够全面了解8086微机中常用接口的作用和重要性，对于设计和应用8086微机系统将有更深入的理解。

此外，本文还将对接口技术的未来发展进行展望。

接下来的章节将逐一介绍8086微机中常用的接口，为读者提供更具体的知识和实践指导。

让我们一起深入探索8086微机系统的精彩世界吧！文章结构部分的内容可以包括以下几个方面：1.2 文章结构:本文将从以下几个方面对8086微机中常用的接口及其功能进行详细介绍。

2.正文部分2.1 8086微机简介：在本部分，我们将介绍8086微处理器的基本概念和特点，包括8086微处理器的基本组成、工作原理等内容。

2.2 常用的接口介绍：在本部分，我们将详细介绍8086微机中常用的接口及其功能，包括数据总线接口、地址总线接口、控制总线接口等。

对每个接口，我们将介绍其作用、特点、使用方法以及相关的示例应用。

具体而言，我们会介绍以下几个常用的接口：- 并行口（Parallel Port）：详细介绍并行口的作用、接口原理、数据传输方式以及应用场景。

- 串行口（Serial Port）：详细介绍串行口的作用、接口原理、数据传输方式以及应用场景。

- 中断控制器（Interrupt Controller）：详细介绍中断控制器的作用、接口原理、中断优先级设置以及处理方式。

uart一对多通信的方法（原创实用版4篇）目录（篇1）1.UART 概述2.一对多通信的原理3.一对多通信的实现方法4.一对多通信的应用场景5.总结正文（篇1）1.UART 概述UART（Universal Asynchronous Receiver/Transmitter，通用异步接收/发送器）是一种广泛应用于电子设备中的串行通信接口。

它可以将数据从并行转换为串行，以便在通信线路上进行传输。

UART具有全双工通信能力，可以同时进行发送和接收数据。

2.一对多通信的原理一对多通信是指一个发送端与多个接收端之间的通信方式。

在这种通信方式中，发送端将数据发送到公共的通信线路上，多个接收端可以从通信线路上接收数据。

为了实现有效的一对多通信，需要采用一些特殊的通信技巧。

3.一对多通信的实现方法一对多通信的实现方法主要包括以下几种：（1）广播通信：发送端将数据通过广播方式发送到通信线路上，所有接收端都可以接收到相同的数据。

（2）多址通信：发送端通过特定的地址码来指定接收端，只有具有正确地址码的接收端才能接收到数据。

（3）时分复用：发送端和接收端之间通过时间片轮流传输数据，从而实现一对多通信。

4.一对多通信的应用场景一对多通信在实际应用中具有广泛的应用场景，例如：（1）无线通信：如蓝牙、Wi-Fi 等无线通信技术，可以实现一对多通信，方便多个设备之间的数据传输。

（2）数据广播：在数据广播系统中，一个发送端可以向多个接收端发送相同的数据，如股票行情、天气预报等。

（3）智能家居：在家庭网络中，一个控制中心可以向多个智能家居设备发送指令，实现集中控制。

5.总结UART 作为一种通用的串行通信接口，可以实现一对多通信。

通过广播通信、多址通信和时分复用等方法，可以满足不同场景下的通信需求。

目录（篇2）1.UART 概述2.一对多通信的挑战3.UART 一对多通信的方法4.常见应用场景5.优缺点分析正文（篇2）一、UART 概述UART（Universal Asynchronous Receiver/Transmitter，通用异步收发器）是一种广泛应用于电子设备中的串行通信接口。

uart dcd 原理
UART (Universal Asynchronous Receiver/Transmitter) 是一种常用的串行通信接口，用于在数字系统中进行数据的串行传输。

DCD (Data Carrier Detect) 是UART中的一种控制信号，用于检测通信线上是否有载波信号。

UART使用两根信号线进行通信：一根是传输数据的线（TX），一根是接收数据的线（RX）。

在UART通信中，发送方将数据从并行形式转换为串行形式，并通过TX线逐位地发送出去；接收方则接收RX线上传输过来的串行数据，并将其重新转换为并行数据。

DCD信号是作为接收端的一种控制信号存在的，用于检测通信线上是否有载波信号。

在实际应用中，DCD信号通常连接到接收端的一个GPIO引脚。

当接收端检测到串口通信信号线上有载波信号时，DCD信号会被设置为高电平；当没有载波信号时，则设置为低电平。

DCD信号的检测可以用于判断是否有外部设备正在通过UART进行通信。

通常，当接收端检测到DCD信号为高电平时，可以认为有数据要接收，从而启动接收操作；当DCD信号为低电平时，可以认为通信结束或没有数据要接收，可以停止接收操作。

DCD信号的使用需要根据具体的UART芯片和应用场景进行配置和实现，因此其具体的工作原理可能会有所差异。

上述是一般情况下UART和DCD信号的工作原理的概述。

uart通信的详细讲解UART（Universal Asynchronous Receiver/Transmitter，通用异步收发器）是一种半双工的通信方式，应用广泛，主要用于提供客户端/服务器之间的一种简单的连接，尤其是在嵌入式系统中。

UART具有较低的成本和多种可选择的配置，因此受到广泛的欢迎。

UART也称为串行通信，是指数据传输的一种方式，是按字符串顺序发送的一组位。

使用UART来传输的每个数据帧包括前导字节、校验和后缀字节等。

UART通信有两个不同的端口：TTL（经典UART）和RS-232。

TTL 端口的常规电压范围是0-2.8V，而RS-232端口则提供了许多种不同的电压等级，从而容许其他类型的设备（如计算机）通过这种端口进行接口。

很多情况下，UART协议可以在两个不同的芯片之间实现，例如Arduino与Raspberry Pi，甚至是Arduino与手机之间的UART连接。

UART可以分为三个主要组成部分：发送模块、接收模块和控制器。

发送模块用来将信息发送到其他设备，而接收模块则用来从其他设备接收信息。

控制器用来控制两个模块之间通信，并处理奇偶校验等。

UART有两个关键参数：波特率和数据位。

波特率指的是每秒钟发送的比特数。

通常情况下，波特率越高，通信速度越快，但高波特率也意味着更多的误码率。

数据位是指每个字符有多少位，通常为7位或8位。

另外，它还有一个介绍的参数：停止位。

停止位是当发送者读取数据时，发送另一个字节之前的延迟时间。

总的来说，UART通信是一种常见的通信技术，能够方便客户端与服务器之间的数据传输。

它具有低成本、多种可选配置、简单的连接以及容易接入的优势，使其受到各行业的青睐。

UART和USART的用法1. 什么是UART和USARTUART（Universal Asynchronous Receiver/Transmitter）和USART（Universal Synchronous/Asynchronous Receiver/Transmitter）是两种常见的串行通信接口。

它们用于在计算机系统和外部设备之间传输数据。

UART是一种异步串行通信接口，而USART则可以同时支持异步和同步串行通信。

2. UART的工作原理UART使用两个引脚进行数据传输：一个引脚用于发送数据（TX），另一个引脚用于接收数据（RX）。

它采用异步传输方式，不需要时钟信号来同步数据传输。

UART 发送数据时，先发送一个起始位（逻辑低电平），然后按照一定的波特率发送数据位，最后发送一个或多个停止位（逻辑高电平）。

接收端根据波特率解析收到的数据位，并根据起始位和停止位来确定每个字节的边界。

3. USART的工作原理USART与UART类似，但它在异步模式下也可以支持同步传输。

同样有TX和RX引脚用于发送和接收数据。

在异步模式下，USART工作原理与UART相同。

而在同步模式下，USART需要额外的时钟信号来同步数据传输。

4. UART和USART的区别•同步和异步模式支持： UART只支持异步传输，而USART可以同时支持异步和同步传输。

•时钟信号： UART不需要时钟信号来同步数据传输，而USART在同步模式下需要外部时钟信号。

•速度：由于UART不需要时钟信号，所以它的速度相对较慢。

而USART在同步模式下可以实现更高的速度。

5. UART和USART的应用UART和USART广泛应用于各种领域，包括通信、工业控制、计算机外设等。

5.1 通信领域UART和USART常用于串口通信。

串口通信是计算机系统与外部设备之间进行数据交换的一种常见方式。

例如，在嵌入式系统中，UART和USART可以用于与传感器、无线模块等设备进行通信。

bmc uart使用方法
BMC（Baseboard Management Controller）是一种用于管理服务器的硬件设备，而UART（Universal Asynchronous Receiver/Transmitter）是一种串行通信协议。

在BMC中，UART通常用于与外部设备进行通信，例如通过串口连接的终端设备。

以下是使用BMC UART的一般步骤：
1. 连接UART：首先，您需要将UART接口连接到您的终端设备上。

这通常通过串口线缆实现，一头连接在BMC的UART接口上，另一头连接在您的终端设备上（如电脑的串口）。

2. 配置终端设备：接下来，您需要在终端设备上配置UART的相关参数，例如波特率、数据位、停止位和奇偶校验等。

这些参数需要与BMC的UART设置相匹配，以确保通信的正确性。

3. 启动BMC：在配置好终端设备后，您需要启动BMC。

这通常是通过按下服务器的电源按钮或在BMC的固件界面上选择“启动”选项来完成的。

4. 登录BMC：一旦BMC启动并正常运行，您就可以通过终端设备登录到BMC。

在终端设备上运行相应的命令（如“screen”命令），并连接到BMC的串口接口。

5. 配置和管理BMC：一旦登录到BMC，您就可以对其进行配置和管理了。

这包括设置网络参数、管理硬件组件、监控服务器状态等。

具体的操作命令和界面可能因不同的BMC型号和固件版本而有所不同。

需要注意的是，BMC UART的使用方法可能因不同的服务器型号和固件版本而有所不同。

因此，在使用之前，建议您参考相关的技术文档或与服务器供应商联系以获取更详细的使用说明。
