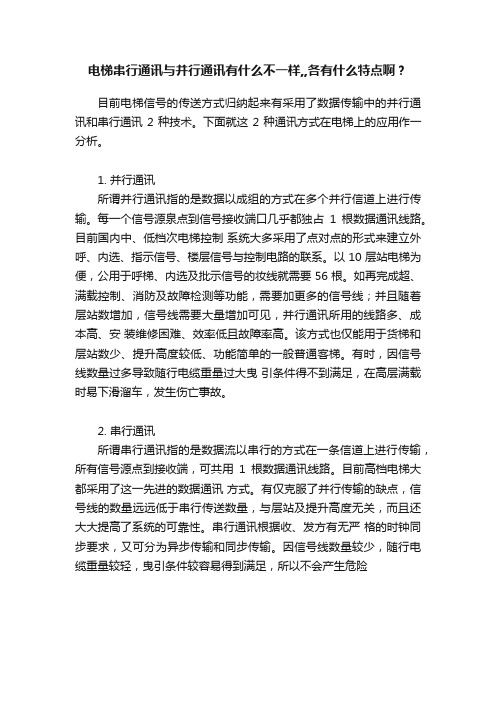

电梯串行通讯与并行通讯有什么不一样,,各有什么特点啊？
目前电梯信号的传送方式归纳起来有采用了数据传输中的并行通讯和串行通讯2种技术。
下面就这2种通讯方式在电梯上的应用作一分析。
1. 并行通讯
所谓并行通讯指的是数据以成组的方式在多个并行信道上进行传输。
每一个信号源泉点到信号接收端口几乎都独占1根数据通讯线路。
目前国内中、低档次电梯控制系统大多采用了点对点的形式来建立外呼、内选、指示信号、楼层信号与控制电路的联系。
以10层站电梯为便，公用于呼梯、内选及批示信号的妆线就需要56 根。
如再完成超、满载控制、消防及故障检测等功能，需要加更多的信号线；并且随着层站数增加，信号线需要大量增加可见，并行通讯所用的线路多、成本高、安装维修困难、效率低且故障率高。
该方式也仅能用于货梯和层站数少、提升高度较低、功能简单的一般普通客梯。
有时，因信号线数量过多导致随行电缆重量过大曳引条件得不到满足，在高层满载时易下滑溜车，发生伤亡事故。
2. 串行通讯
所谓串行通讯指的是数据流以串行的方式在一条信道上进行传输，所有信号源点到接收端，可共用1根数据通讯线路。
目前高档电梯大都采用了这一先进的数据通讯方式。
有仅克服了并行传输的缺点，信号线的数量远远低于串行传送数量，与层站及提升高度无关，而且还大大提高了系统的可靠性。
串行通讯根据收、发方有无严格的时钟同步要求，又可分为异步传输和同步传输。
因信号线数量较少，随行电缆重量较轻，曳引条件较容易得到满足，所以不会产生危险。
1.串行通信和并行通信的区别2.通信的方式3.Rs232协议4.51单片机通信的硬件连接5.软件编写串口程序通讯两个设备之间的交流通信：并行通信和串行通信并行通信在同一时刻发送多位数据串行通信用一根线在不同的时刻发送8位数据并行通信优点发送速度快缺点传输距离短资源占用多串行通信优点传输距离远占用资源少缺点发送速度慢通信的方式1.单工通信只能接受或者发送收音机遥控器2.半双工通信在同一时刻只能发送或者接收对讲机3.全双工通信在同一时刻既能接收又能发送电话4.协议数据发送的格式Rs232协议：例如：发送8位数据0x12；发送数据之前先发送一个开始位开始位+数据位+奇偶校验位+停止位开始位1位低电平数据位5~8位用的最多的是8位奇偶校验位1位停止位1~2位1位1.5位2位奇偶校验奇校验通过查看数据中1的个数例如选择奇校验发送的数据为010111101的个数为基数那么奇偶校验位为0如果发送的数据位101010101的个数为偶数那么奇偶校验位为1发送方通过发送数据中1的个数，如果为奇数，那么奇偶校验位位0否则为1接收方当接收到数据，通过查看数据中1的个数+奇偶校验位1的个数如果为奇数，代表数据发送成功，否则失败停止位1位2位1.5位数字芯片时间通过时钟脉冲1位=1个脉冲2位=2个脉冲1.5位=1.5个脉冲3.串口的硬件连接4.51单片机中的硬件连接图1.ttl电平0 0v~1.5v1 2.5~5v2.把ttl电平转化为cmos电平0 5v~12v1-5v~-12v通过max232转化ttl电平转化为cmos电平5.软件控制51单片机中包含一个串口1.波特率例如1s可以发送100帧数据1帧数据包含10位那么波特率=10*100=1000bit/s设备1s中发送的位数单片机的波特率位96002.串口控制寄存器sconSCON 8位寄存器D7~D6 SM0 SM1代表的是串口工作模式00代表的是串口只是一个8位移位寄存器01代表的是一个一帧信息为10位的串口‘用的最多10 11 代表的是一个一帧信息为11位的串口10位包含开始位+8位数据位+一位停止位D4 ren 代表的是数据接收使能位1：代表的是可以接受否则不能接受D0：RI: 接收标志位如果接受到数据那么RI为1 否则为D1 TI:发送标志位如果发送完数据那么标志位位1否则为001 0 1 0 0 0 0 01010000 0x50PCON 电源控制寄存器最高位smod 代表时钟频率是否加倍产生波特率通过T1定时器来产生T1工作在方式2下并且Th1=0xfd tl1=0xfd软件编程1.初始化串口1.1设置波特率1.2启动SCON1.3启动定时器12.回显1.单片机等待接收数据2.接收到数据再把数据发送给电脑作业：1.串口实现回显功能2.串口去控制LED灯发送1 LED1点亮发送2 LED2 点亮…………….发送7 LED7点亮发送$ 全部熄灭扩展实现流水灯。
串行通信和并行通信图文解释：并行通信传输中有多个数据位，同时在两个设备之间传输。
发送设备将这些数据位通过 对应的数据线传送给接收设备，还可附加一位数据校验位。
接收设备可同时接收到这些数据，不需要做任何变换就可直接使用。
并行方式主要用于近距离通信。
计算 机内的总线结构就是并行通信的例子。
这种方法的优点是传输速度快，处理简单。
串行数据传输时，数据是一位一位地在通信线上传输的，先由具有几位总线的计算机内的发送设备，将几位并行数据经并--串转换硬件转换成串行方式，再逐位经 传输线到达接收站的设备中，并在接收端将数据从串行方式重新转换成并行方式，以供接收方使用。
串行数据传输的速度要比并行传输慢得多，但对于覆盖面极其广 阔的公用电话系统来说具有更大的现实意义。
串行数据通信的方向性结构有三种，即单工、半双工和全双工。
串行传输和并行传输的区别：从技术发展的情况来看，串行传输方式大有彻底取代并行传输方式的势头，USB 取代IEEE 1284，SATA取代PATA，PCI Express取代PCI……从原理来看，并行传输方式其实优于串行传输方式。
通俗地讲，并行传输的通路犹如一条多车道的宽阔大道，而串行传输则是仅能允 许一辆汽车通过的乡间公路。
以古老而又典型的标准并行口(Standard Parallel Port)和串行口(俗称COM口)为例，并行接口有8根数据线，数据传输率高；而串行接口只有1根数据线，数据传输速度低。
在串行口传送1位的时间内， 并行口可以传送一个字节。
当并行口完成单词“advanced”的传送任务时，串行口中仅传送了这个单词的首字母“a”。
根据组成字符的各个二进制位是否同时传输，字符编码在信源/信宿之间的传输分为并行传输和串行传输两种方式。
1、并行传输：字符编码的各位（比特）同时传输。
特点：（1）传输速度快:一位（比特）时间内可传输一个字符；（2）通信成本高:每位传输要求一个单独的信道支持；因此如果一个字符包含8个二进制位，则并行传输要求8个独立的信道的支持；（3）不支持长距离传输:由于信道之间的电容感应，远距离传输时，可靠性较低。
串行通信与并行通信技术的比较分析一、引言在信息通信领域，串行通信与并行通信技术是两种常见的数据传输方式。
作为通信技术的基础，它们在不同的应用领域中发挥着重要作用。
本文将对串行通信和并行通信技术进行比较分析，探讨它们各自的优缺点和适用场景。
二、串行通信技术串行通信指的是将数据按照顺序位逐个地传输，即一个位一个地进行传输的方式。
串行通信技术利用了线路稳定的优势，常用于远距离通信或者光纤通信中。
其主要特点有以下几点：1. 简单可靠：串行通信只需要两根传输线路用于发送和接收，并且不会出现并发的现象，使得电路设计和调试相对简单。
此外，串行通信在传输时不会出现时序问题，更容易实现可靠性通信。
2. 传输速率相对较慢：由于串行通信是按位传输，它的传输速率相对较慢。
因此，当需要传输大量数据时，串行通信可能会显得效率较低。
3. 适用于长距离传输：串行通信技术可以通过扩展传输线路的长度来实现长距离传输。
这使得串行通信在远距离通信中得到广泛应用。
三、并行通信技术并行通信是指通过多条线路同时传输数据，即一次性传输多个位的数据。
与串行通信相比，它具有以下特点：1. 高传输速率：由于并行通信同时传输多个位的数据，因此它的传输速率较高。
这使得并行通信在需要快速传输大量数据的场景下得到广泛应用，比如计算机内部的数据传输。
2. 复杂的设计和调试：并行通信涉及多条传输线路的设计和调试，因此其硬件实现相对复杂。
并且，在高速并行通信中，也需要处理时序和同步等问题，加大了设计的复杂度。
3. 信号传输受限：由于并行通信需要较多的传输线路，信号传输的质量可能受到限制。
长距离传输时，信号衰减和时序偏移等问题可能导致通信质量下降。
四、串行通信与并行通信的对比在不同的应用场景下，串行通信和并行通信各有优势。
根据具体需求，选择合适的通信技术可以提高通信效率和可靠性。
1. 数据传输量：当需要传输大量数据时，串行通信可能显得效率低下，而并行通信能够充分利用多条线路的传输能力，实现高速的数据传输。
数据通信的类型及原理
数据通信的类型主要有以下几种：
1. 串行通信：在串行通信中，数据在一个接口上一位一位地传输，即一次只发送/接收一位。
常见的串行通信协议包括RS-232、USB、SPI和I2C等。
2. 并行通信：在并行通信中，数据以多位同时传输。
每个接口上有对应的数据线，每条数据线承载一个位的数据。
并行通信的主要特点是传输速度快，但要求数据线的数量较多。
常见的并行通信接口包括并行打印口、IDE接口和系统总线接口等。
3. 无线通信：无线通信是一种将数据通过无线电波传输的通信方式。
无线通信可以分为远距离无线通信和近距离无线通信。
远距离无线通信包括蜂窝网络通信（如4G、5G）、卫星通信等；近距离无线通信包括蓝牙、Wi-Fi、NFC等。
数据通信的原理是通过传输介质将数据从发送方传输到接收方。
在串行通信中，数据通过一个线路逐位传输，发送方将数据按位依次发送，接收方按照相同的顺序逐位接收。
在并行通信中，数据的各个位同时通过多条数据线传输。
在无线通信中，数据通过无线电波以电磁信号的形式传输，发送方的电子设备将数据转换为电磁信号发送，接收方的电子设备接收并解码电磁信号重新获取数据。
无论是哪种通信方式，数据通信都需要发送方和接收方之间达成一致的通信协议，包括
数据格式、传输速率、错误检测和纠错等。
通信教程概述并行与串行通信的区别嵌入式电子设备之间互相通信已经非常普遍，通信的方式主要分为两类：并行和串行。
1并行通信并行是指多比特数据同时通过并行线进行传送，这样一次性可以传输更多的数据。
但并行传送的线路长度受到限制，因为长度增加，干扰就会增加，数据也就容易出错。
并行接口同时传输多个位。
它们通常需要数据总线（八、十六或更多线路），以1和0的编码传输数据。
如下图：使用9线的并行通信，由时钟控制的8位数据总线，每个时钟脉冲发送一个字节。
并行通信主要特点：1.各数据位同时传输，传输速度快、效率高，多用在实时、快速的场合。
2.并行通信不能长距离通信，抗干扰能力差。
2串行通信串行通信作为计算机通信方式之一，主要起到主机与外设以及主机之间的数据传输作用。
串行通信分为：同步和异步通信。
1.同步通信同步通信一般有一个同步时钟，如下图，一根数据线，一根时钟线。
一个时钟传输一个Bit位。
我们常见的SPI、I2C等就是串行同步通信。
2.异步通信异步通信中，在异步通信中有两个比较重要的指标：字符帧格式和波特率。
数据通常以字符或者字节为单位组成字符帧传送，是通过双方约定好的波特率进行数据传输。
假如双方波特率不一致，则接收到数据就是乱码。
我们常见的UART、CAN等就是串行异步通信。
3.串行异步通信UART这里在进一步讲述常见的串行异步通信：UART。
内置规则：•波特率•数据位•同步位•奇偶校验位波特率常规波特是1200、2400、4800、19200、38400、57600和115200 bps数据位每个数据包中的数据量可以设置为5到9位，通常为8位。
同步位同步位是与每个数据块一起传送的两个或三个特殊位。
它们是起始位和停止位。
奇偶校验位奇偶校验是一种非常简单的错误检查方式。
它有两种：奇数或偶数。
4.UART两设备连线这种发送和接收数据的串行接口是全双工（双向都可以发送，也可以接收）。
5.举例9600波特，8个数据位，无奇偶校验和1个停止位。
标题：并行、串行、异步、同步通信原理解析一、介绍并行、串行、异步、同步通信的概念1. 并行通信：指多个数据信号在同一时刻通过不同的传输路径传输，在数据传输过程中，多个信号可以同时进行传输，从而提高数据传输效率。
2. 串行通信：指数据信号按照顺序一个接一个地通过同一传输路径传输，在数据传输过程中，数据信号只能依次进行传输，适用于长距离传输和节约传输线路资源。
3. 异步通信：指数据传输时没有固定的时钟信号，数据在发送方和接收方之间按照不规则的时间间隔传输，需要通过起始位和停止位来标识数据的起始和结束。
4. 同步通信：指数据传输时需要有固定的时钟信号，数据在发送方和接收方之间按照固定的时间间隔传输，需要通过时钟信号进行同步。
二、并行通信的原理及特点1. 原理：多个数据信号同时通过不同的传输路径传输。
2. 特点：1) 传输速度快：由于多个数据信号同时进行传输，因此传输速度相对较快。
2) 传输距离有限：由于多条传输路径之间的信号相互干扰，因此传输距离相对较短。
3) 成本较高：需要多条传输路径和大量的接口，成本相对较高。
三、串行通信的原理及特点1. 原理：数据信号按照顺序一个接一个地通过同一传输路径传输。
2. 特点：1) 传输速度慢：由于数据信号只能依次进行传输，因此传输速度相对较慢。
2) 传输距离远：适用于长距离传输，可以节约传输线路资源。
3) 成本较低：只需要一条传输路径和少量的接口，成本相对较低。
四、异步通信的原理及特点1. 原理：数据传输时没有固定的时钟信号，数据在发送方和接收方之间按照不规则的时间间隔传输。
2. 特点：1) 灵活性高：数据传输时间不固定，可以根据实际需要进行调整。
2) 精度较低：由于没有固定的时钟信号，数据传输的精度相对较低。
3) 适用于短距离传输：由于数据传输精度较低，适用于短距离传输和数据量较小的情况。
五、同步通信的原理及特点1. 原理：数据传输时需要有固定的时钟信号，数据在发送方和接收方之间按照固定的时间间隔传输。
串行通信简介一、并行通信与串行通信数据传输的两种方式为并行和串行。
并行通信传输中，一组数据的各数据位在多条线上同时被传输，以字或字节为单位并行进行。
并行通信使用的通信线路多、成本高，另外由于线路长度增加时，干扰增加，数据也容易出错，所以并行方式不适宜远距离通信，工业上很少使用。
串行通信使用一条数据线，将数据一位接一位地按顺序依次传输，每一位数据占据一个固定的时间长度，只需要较少的通信线路就可以在系统间交换信息，特别适用于计算机与计算机、计算机与外设之间的远距离通信，工业上广泛使用。
二、同步通信与异步通信串行通信一般又分为同步通信和异步通信。
同步通信收发设备需要使用一根同步时钟信号线，在时钟信号的驱动下双方进行协调，同步数据。
例如，通信中双方通常会统一规定在时钟信号的上升沿（或下降沿）对数据线进行采样。
异步通信则不需要同步时钟信号，而是采用字符同步的方式，字符帧格式如图12-59所示。
图12-59 异步通信的字符帧格式发送的字符由1个低电平起始位、7或8个传送信息数据位、1个奇偶校验位（可以没有）、1或2个停止位组成。
通信双方需要对采用的字符帧格式和数据的传输速率做相同的约定。
异步通信传送的附加位（非有效传送信息）较多，传输效率低，但随着通信速率的提高，可以满足控制系统通信的要求。
S7-1200 PLC采用异步通信方式。
提示：串行通信中，波特率指的是数据传输速率，即每秒传送的二进制位数，其符号为bit/s或bps。
三、单工、半双工与全双工通信单工通信只支持数据在一个方向上传输，不能实现双向通信，例如电视、广播。
半双工通信允许数据在两个方向上传输，但同一时刻只允许数据在一个方向上传输，它实际上是一种切换方向的单工通信。
在同一时间只可以有一方接收或发送信息，可以实现双向通信，如对讲机。
全双工通信允许数据同时在两个方向上传输，因此全双工通信是两个单工通信方式的结合。
在同一时间可以同时接收和发送信息，实现双向通信，如电话通信。
