串行接口实验—双机通信

实验报告基于RS232双机通信实验一、实验目的1、理解串行通信的基本概念和51系列单片机的串行通信接口结构。

2、理解现场仪表的通讯过程二、实验内容1、使用串口实现单片机1与单片机2的数据通信，实现互相控制。

要求按下单片机1系统板上的按键，单片机2系统板上LED点亮。

三、实验环境1、编程软件keil2、仿真软件proteus四、实验原理MAX232芯片用于电平转换，实现RS232电平与TTL电平(单片机)的互相转换。

本次实验单片机之间通信不使用握手信号，只需3根信号线：TXD(发送线)，RXD(接收线)，GND(地线)。

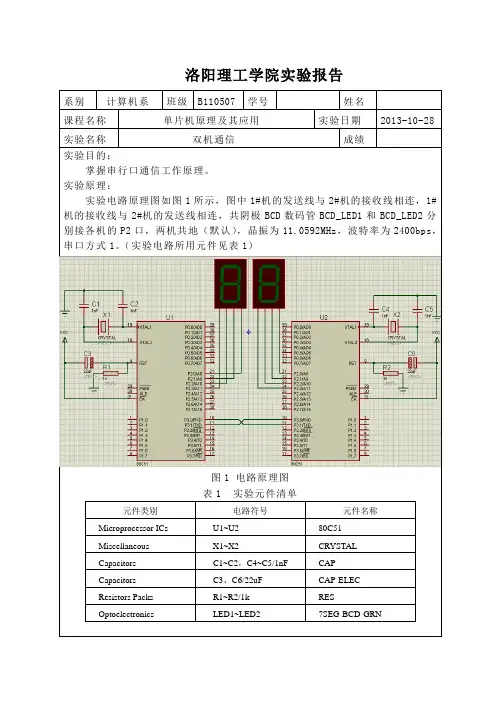

单片机之间通信的原理图如图1所示，当单片机1(主机) 查询外接控制开关S3按下时，单片机1发送一个自定义信号给单片机2(从机)，单片机2收到信号后点亮指示灯LED4。

图1 单片机之间通信的原理图五、实验过程1、实现实验要求（1）实验程序主机程序：#include<reg51.h>void main(){TMOD=0x20; //使用T1定时器工作方式2SCON=0X50; //使用串行接口方式一TH1=0XFD; //设置T1的初始值，使得波特率为9600TL1=0XFD;PCON=0x00;TR1=1; //启动T1定时器P1=0xff; //设置P1口初始值while(1) //开始死循环{SBUF=P1; //将P1值给SBUFwhile(!TI); //等待发送完成TI=0; //发送标志位置零等待下次发送}}从机程序：#include<reg51.h>void main(){TMOD=0x20; //使用T1定时器工作方式2SCON=0X50; //使用串行接口方式一TH1=0XFD; //设置T1的初始值，使得波特率为9600TL1=0XFD;PCON=0x00;TR1=1; //启动T1定时器P1=0xff; //设置P1口初始值while(1){P1=SBUF; //接受数据并用P1口显示while(!RI); //等待接受完成RI=0; //关闭接受使能位，等待下次接送}}（2）仿真图2、升级使得按钮按下闪三次并LED显示，每按下按钮显示加一，当LED达到15后重新开始计数。

双机通讯实验报告双机通信实验报告一、实验目的通过本次实验，目的在于掌握双机通信的基本原理和实现方法，并学习使用标准通信协议。

二、实验原理1.双机通信的基本原理双机通信是指两台独立工作的计算机之间进行数据传输和交流的过程。

双机通信可以通过物理连接（如串口、并口等）或网络连接（如以太网、局域网等）进行。

2.串口通信原理串口通信是最常见的双机通信方式之一、串口通信是指通过串行接口进行数据传输。

在串口通信中，数据位、波特率、校验位等参数需要进行设置。

通过使用串口线将两台计算机的串口连接，可以实现数据的互传和通信。

三、实验步骤1.准备工作（1）在两台计算机上安装串口驱动程序。

（2）将两台计算机通过串口线连接。

2.设置参数（1）打开计算机的设备管理器，找到串口的端口号。

（2）在串口通信软件上，根据设备管理器上的端口号设置串口的属性，包括波特率、数据位、校验位等。

3.建立连接（1）在发送端的计算机上，打开串口通信软件。

（2）在接收端的计算机上，也打开串口通信软件，并设置与发送端相同的参数。

4.进行通信（1）在发送端的计算机上，输入要发送的数据。

（2）点击发送按钮，数据会通过串口线发送到接收端的计算机。

（3）接收端的计算机会接收到数据，并在串口通信软件中显示。

四、实验数据与结果通过本次实验，我们实现了两台计算机之间的双机通信。

在发送端的计算机上，我们输入了字符串“Hello, World!”并通过串口发送到接收端的计算机。

在接收端的计算机上，我们成功收到了发送的数据，并在串口通信软件中显示出来。

五、实验分析与讨论通过本次实验，我们学会了使用串口通信实现两台计算机之间的双机通信。

串口通信具有轻量级、传输速度快的特点，适用于小型数据的传输和通信。

但是串口通信的距离受限，通信距离较短。

六、实验总结通过本次实验，我们深入了解了双机通信的实现原理和方法，并了解了串口通信的基本原理和设置方法。

通过实际操作，我们掌握了串口通信的步骤和技巧。

单片机双机串行实验报告实验报告：单片机双机串行通信实验一、实验目的本实验旨在通过单片机实现双机间的串行通信，包括数据的发送和接收，并利用这种通信方式完成一定的任务。

二、实验原理1.串行通信：串行通信是将数据一个个位发送或接收的方式。

数据通过一个线路逐位发送或接收，可以减少通信所需的线路数目。

2. UART串口通信：UART是通用异步收发传输器(Universal Asynchronous Receiver/Transmitter)的简称，是一种最常用的串口通信方式，通常用于单片机与计算机、单片机与单片机之间的通信。

3.串口模块：串口模块是负责将数据转变为串行传输的硬件模块，包括发送端和接收端。

通过设置波特率、数据位、校验位和停止位等参数，可以实现数据的可靠传输。

4.单片机串口通信：单片机内部集成了UART串口通信接口，只需要通过相应的寄存器配置，可以实现串口通信功能。

5.双机串行通信：双机串行通信是通过串口将两台单片机进行连接，一台单片机作为发送端，负责将数据发送出去；另一台单片机作为接收端，负责接收并处理发送的数据。

三、实验器材与软件1.实验器材：两台单片机、USB转TTL模块、杜邦线若干。

2. 实验软件：Keil C51集成开发环境。

四、实验内容与步骤1.配置发送端单片机（1）连接单片机和USB转TTL模块，将USB转TTL模块的TXD端连接到单片机的P3口，将GND端连接到单片机的地线。

（2）在Keil C51环境下创建新工程，编写发送端程序。

（3）配置串口通信的波特率、数据位、校验位和停止位，并打开串口发送中断。

（4）循环发送指定的数据。

2.配置接收端单片机（1）连接单片机和USB转TTL模块，将USB转TTL模块的RXD端连接到单片机的P3口，将GND端连接到单片机的地线。

（2）在Keil C51环境下创建新工程，编写接收端程序。

（3）配置串口通信的波特率、数据位、校验位和停止位，并打开串口接收中断。

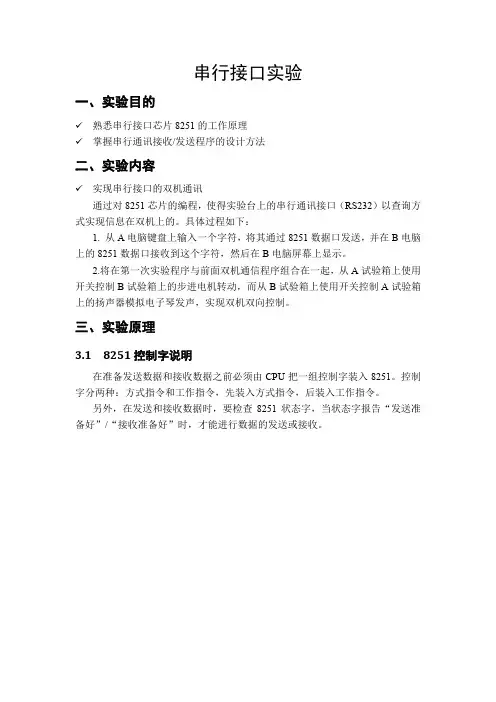

串行接口实验一、实验目的✓熟悉串行接口芯片8251的工作原理✓掌握串行通讯接收/发送程序的设计方法二、实验内容✓实现串行接口的双机通讯通过对8251芯片的编程，使得实验台上的串行通讯接口（RS232）以查询方式实现信息在双机上的。

具体过程如下：1. 从A电脑键盘上输入一个字符，将其通过8251数据口发送，并在B电脑上的8251数据口接收到这个字符，然后在B电脑屏幕上显示。

2.将在第一次实验程序与前面双机通信程序组合在一起，从A试验箱上使用开关控制B试验箱上的步进电机转动，而从B试验箱上使用开关控制A试验箱上的扬声器模拟电子琴发声，实现双机双向控制。

三、实验原理3.18251控制字说明在准备发送数据和接收数据之前必须由CPU把一组控制字装入8251。

控制字分两种：方式指令和工作指令，先装入方式指令，后装入工作指令。

另外，在发送和接收数据时，要检查8251状态字，当状态字报告“发送准备好”/“接收准备好”时，才能进行数据的发送或接收。

3.1.2 工作指令(2B8H)3.28253控制字说明3.2.1 控制字（283H）3.2.2 计数初值（283H）3.3程序原理图啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊3.4程序流程图四、程序代码;************************;;*8251串行通讯(自发自收)*;;************************;data segmentio8253aequ 280hio8253bequ 283hio8251aequ 2b8hio8251bequ 2b9hmes1db 'you can play a key on the keybord!',0dh,0ah,24hmes2dd mes1data endscode segmentassumecs:code,ds:datastart: movax,datamovds,axmov dx,io8253b ;设置8253计数器0工作方式mov al,16houtdx,almov dx,io8253amov al,52 ;给8253计数器0送初值outdx,almov dx,io8251b ;初始化8251xoral,almov cx,03 ;向8251控制端口送3个0delay: call out1loop delaymov al,40h ;向8251控制端口送40H,使其复位call out1mov al,4eh ;设置为1个停止位,8个数据位,波特率因子为16 call out1mov al,27h ;向8251送控制字允许其发送和接收call out1lds dx,mes2 ;显示提示信息mov ah,09int 21hready:mov ah, 0BH ;0FFH是有键按下int 21hcmp al,0FFHjzwaiti ;有键按下就判断发送是否准备好jmp next ;没键按下就判断接收是否准备好waiti: mov dx,io8251binal,dxtest al,01 ;发送是否准备好jz next ;否,就看能否接受mov ah,01 ;是,从键盘上读一字符,获取发送数据int 21hmov dx,io8251a;inc alout dx,al ;发送mov cx,40hcmp al,27 ;若为ESC,结束jz exitjmp readys51: loop s51 ;延时next: mov dx,io8251binal,dxtest al,02 ;检查接收是否准备好jz ready ;没有,等待mov dx,io8251ain al,dx ;准备好,接收movdl,almov ah,02 ;将接收到的字符显示在屏幕上int 21hjmp readyloopa: cmp al,27 ;若为ESC,结束jz exitjmp nextexit: mov ah,4ch ;退出int 21hout1 proc near ;向外发送一字节的子程序out dx,alpush cxmov cx,40hgg: loop gg ;延时pop cxretout1endpcode endsend start五、实验体会。

单片机串行口应用实验_双机通信一.设计要求利用两个8031单片机实现甲乙两机间的信息串行通信。

二.设计作用和目的1、注重培养综合运用所学知识、独立分析和解决实际问题的能力，培养创新意识和创新能力，并获得科学研究的基础训练。

2、了解8031各脚的功能，工作方式，计数/定时，I/O口的相关原理，掌握双机通信的原理和方法，并巩固学习单片机的相关内容知识。

3、通过软硬件设计实现两片8031单片机间的信息串行通信，以及74LS373、62256和2764等芯片的应用。

4、掌握串行口工作方式的程序设计，掌握单片机通信程序编制方法。

5、掌握双机通信的原理和方法，了解实现串行通信的硬环境，数据格式的协议，数据交换的协议。

三.具体内容1、先在发送端１号机上显示班级号，然后送到接受端2号机上显示。

2、接下来在发送端１号机上输入学号显示，然后送到接受端2号机上显示。

如:某学生的班级号为050901，学号为0502030；则:3、先在发送端１号机上显示050901，然后送到接收端2号机上显示050901。

4、接下来在发送端１号机上输入学号0502030显示，然后送到接受端2号机上显示0502030。

四.硬件设计五.实验说明1、实验时需将1号机8031串行接收信号线（RXD）连到2号机8031串行发送信号线（TXD），1号机的(TXD)连到2号机的（RXD）。

2、两台实验机必须共地。

实验接线图P3.1 GND P3.0P3.0 GND P3.18031一号机8031二号机六、画出发送与接收程序流程图七、实验步骤1、用8芯排线将8279区JB51(a-h)连接到数码管显示区的CODE，JB53(BIT0-BIT7)连接到数码管显示区的BIT。

用4芯排线将8279区的JB52(RL0-RL3)连到键盘区的KH上；JB54(KBIT0-KBIT3)连到键盘区的KL上。

8279区8279CS2连到系统译码的Y6上，8279CLK连接到固定脉冲的1MHz。

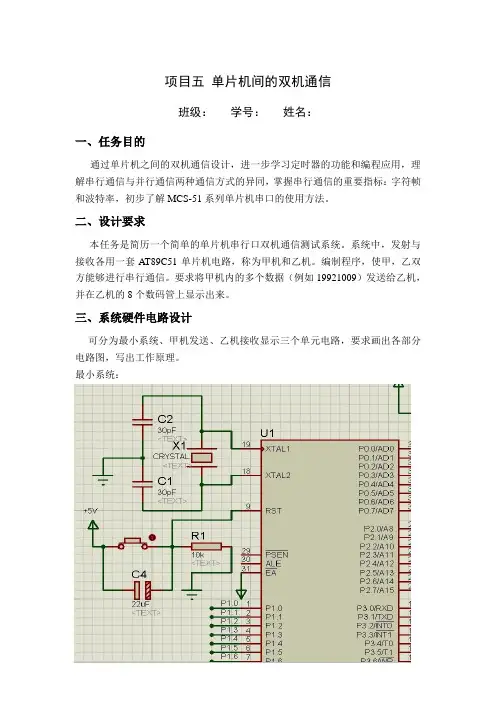

项目五单片机间的双机通信班级：学号：姓名：一、任务目的通过单片机之间的双机通信设计，进一步学习定时器的功能和编程应用，理解串行通信与并行通信两种通信方式的异同，掌握串行通信的重要指标：字符帧和波特率，初步了解MCS-51系列单片机串口的使用方法。

二、设计要求本任务是简历一个简单的单片机串行口双机通信测试系统。

系统中，发射与接收各用一套AT89C51单片机电路，称为甲机和乙机。

编制程序，使甲，乙双方能够进行串行通信。

要求将甲机内的多个数据（例如19921009）发送给乙机，并在乙机的8个数码管上显示出来。

三、系统硬件电路设计可分为最小系统、甲机发送、乙机接收显示三个单元电路，要求画出各部分电路图，写出工作原理。

最小系统：甲机发送：乙机接收显示：显示部分的：现实中的接线和显示：四、软件设计甲机的程序：#include <reg51.h>void main() //主函数{unsigned char i;unsigned char send[]={0x01,0x09,0x09,0x02,0x1,0x00,0x00,0x09}; //定义要发送的数据，数据为生日的八位数TMOD=0x20; //定时器1工作于方式2TL1=0xf4; //波特率为2400b/sTH1=0xf4;TR1=1;SCON=0x40; //定义串行口工作方式1for (i=0;i<8;i++){SBUF=send[i]; //发送第i个数据while(TI==0); //查询等待发送是否完成TI=0; //发送完成，TI由软件清零}while(1);}乙机的程序：#include <reg51.h>code unsigned char tab[]={0x3f,0x06,0x5b,0x4f,0x66,0x6D,0x7D,0x07,0x7f,0x6f}; //定义0~9显示字码型unsigned char buffer[]={0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00}; //定义接收数据缓冲区void disp(void); //显示函数声明void main() //主函数{unsigned char i;TMOD=0x20; //定时器1工作于方式2TL1=0xf4; //波特率定义TH1=0xf4;TR1=1;SCON=0x40; //定义串行口工作方式1for(i=0;i<8;i++){REN=1; //允许接收while(RI==0); //查询等待接收标志位为1，表示接收到数据buffer[i]=SBUF; //接收数据RI=0; //RI由软件清零}for(;;) disp(); //显示接收数据}void disp(){unsigned char i,j;for(i=0;i<8;i++){ P2=i;P0=(tab[buffer[i]]); //送显示字码型，buffer[i]作为数组分量的下标for(j=100;j>5;j--); //显示延时}}五、系统调试画proteus图，了解单片机最小系统，选用的元件有AT89C51，编写程序。

实验七、双机通信实验 一、实验目的掌握单片机串行口的工作原理及编程。

二、实验内容用两台单片机进行双机通讯，主控制器识别到按键按下，控制从机显示0-9字符。

三、实验接线图四、实验程序1、程序流程图如图7-1所示。

主机识别到键按下，向从机发送数据块长度、0-9数据及校验和。

从机接收到数据后，显示数据并向主机发应答码00H ，主机根据应答信号，显示通信状态代码。

2、波特率计算选fosc=11.0592MHz, 波特率=2400bps ，通信为方式1，(SMOD)为1，(TMOD)=0x20；( PCON) =0x80; 由波特率计算公式算得 (TH1)≈e8H 。

图7-1 实验接线图[](TH1)-25612T1T1322osc SMOD⨯=⨯=f 溢出率溢出率，波特率3、源程序 1）主机源程序// 识别到按键按下，发送0-9数据给从机，并显示通信状态码 #include<reg51.h> #include<intrins.h>#define uint unsigned int #define uchar unsigned charsbit K=P3^2; //定义按键K ，用于控制U2void SEND(uchar s_data)//发送一个字节数据 {SBUF=s_data; while(TI==0); TI=0;}uchar RCV(void)//接收一个字节数据 {while(RI==0); RI=0; return(SBUF);}void D_1S(void) {uint N=500,i;while(N--) for(i=0;i<100;i++) _nop_();}void DIS(uchar dis)//显示dis 中字形码对应的字符 { P0=dis; D_1S(); P0=~0x00;}void MAIN(void){ uchar data SUM,LEN;// SUM,校验和;LEN ，数据块长度； uchar i,ans; //ans 接收的应答数据图7-2 主机程序流程图 图7-3 从机程序流程图SP=0x5f; P0=~0x00; //数码块消隐TMOD=0x20; //T1:8位自动重装定时器TL1=0xe8;TH1=0xe8;PCON=0x80;TR1=1;//F=11.0592MHz,BPS=2400SCON=0x40; //10位，禁止接收//-------扫描按键-------key0:K=1; if(K!=0) goto key0;//-------发送数据块和校验和-------S_0:SUM=0x00; LEN=10; SEND(LEN);for(i=0;i<LEN;i++){SEND(i); SUM+=i; }SEND(SUM);//-------接收从机发来的响应数据-------REN=1; ans=RCV(); REN=0;if(ans==0x00) //发送正常，显示“0”{ DIS(~0x3f); goto key0;}else //发送异常，显示“1”，并重新发送数据{ DIS(~0x06); goto S_0;}}2）从机源程序// 接收数据0-9，并用数码块显示，之后接收正常向主机发00H，否则发送01H#include<reg51.h>#include<intrins.h>#define uint unsigned int#define uchar unsigned charuchar data LS0[]={~0x3F,~0x06,~0x5B,~0x4F,~0x66,~0x6D,~0x7D,~0x07,~0x7F,~0x6F};void SEND(uchar s_data)//发送一个字节数据{SBUF=s_data; while(TI==0); TI=0;}uchar RCV(void)//接收一个字节数据{while(RI==0); RI=0; return(SBUF);}void D_1S(void){uint i,N=500;while(N--) for(i=0;i<100;i++) _nop_();}void DIS(uchar LEN,uchar r_data[11])//显示0-9{uchar data i;for(i=0;i<LEN;i++) {P0=LS0[r_data[i]]; D_1S(); P0=~0x00;}}void MAIN(void){ uchar data SUM,LEN; //SUM,校验和;LEN，数据块长度；ID,从站地址uchar data i,r_data[10],RSUM;//r_data接收的数据,RSUM接收的校验和SP=0x5f; P0=~0x00; TMOD=0x20;TL1=0xe8;TH1=0xe8;PCON=0x80;TR1=1; SCON=0x40;R_D:REN=1;SUM=0x00;LEN=RCV();for(i=0;i<LEN;i++){r_data[i]=RCV(); SUM+=r_data[i];}RSUM=RCV();if(RSUM==SUM){DIS(10,r_data);SEND(0x00);goto R_D;}else {SEND(0x01);goto R_D;}}五、实验步骤1、按图7-1接线；2、用keil软件编辑、编译源程序，生成两个hex文件。

双机通信实验报告。

单片机实验报告(自动化15级)实验名称:串行通信实验1.实验1的目的。

掌握单片机串口的工作模式；2.掌握双机通信的接口电路设计和程序设计。

2.实验设备1。

个人电脑；2.单片机最小系统教学实验模块:3.数码管显示模块三、实验内容1。

两套单片机测试装置(两个实验组)共同完成了实验。

我们U1是机器A，U2是机器B。

机器A将学生的学号后的8位数字发送到机器B。

机器B接收到这8位数字，并将其显示在8位数字的电子管上。

该电路如图1所示。

串行通信模式要求为模式1，波特率为2400位/秒，不是双倍，单片机外部晶振频率为11.0592米。

图1双机通信原理附加要求示意图:机器b收到后，该机器(机器b)的学生编号的最后8位数字被送回机器a，并显示在数码管上。

2.单片机与PC机之间的通信单片机向PC机发送数据。

单片机将本机的学生号(学生本人)反复发送到PC机，发送波特率为1200，采用模式1，单片机外部晶振频率为11.0592米四、实验原理4.1串行通信模式在串行通信中，有两种基本通信模式:异步通信。

异步串行通信规定了字符数据的传输格式，即每个数据以相同的帧格式传输。

每个帧信息由起始位、数据位、奇偶校验位和停止位组成。

本实验主要研究异步通信的实现方法。

在异步通信中，每个字符使用一个起始位和一个停止位作为字符开始和结束的符号，因此占用时间。

因此，为了提高传输数据块时的通信速度，这些标记通常被去除，并采用同步通信。

同步通信不像异步通信那样依赖起始位在每个字符数据的开头发送和接收同步。

相反，同步字符用于在每个数据块传输开始时同步发送方和接收方。

根据通信方式，数据传输线可分为三种类型:单工模式、半双工模式、全双工模式。

(1)单工模式在单工模式中，通信线路的一端连接到发射机，另一端连接到接收机，这形成单向连接，并且仅允许数据在固定方向上传输。

(2)半双工模式在半双工模式下，系统中的每个通信设备由一个发射机和一个接收机组成，它们通过收发器开关连接到通信线路，如图33所示-1.实验1的目的。

单片机实验三双机通信实验程序第一篇：单片机实验三双机通信实验程序实验三双机通信实验一、实验目的UART 串行通信接口技术应用二、实验实现的功能用两片核心板之间实现串行通信，将按键信息互发到对方数码管显示。

三、系统硬件设计实验所需硬件：电脑一台；开发板一块；串口通信线一根； USB线一根；四、系统软件设计实验所需软件：编译软件：keil uvision3；程序下载软件：STC_ISP_V480；试验程序：#include sbit W1=P0^0;sbit W2=P0^1;sbit W3=P0^2;sbit W4=P0^3;sbit D9=P3^2;sbit D10=P3^3;sbit D11=P3^4;sbit D12=P3^5;sbit DP=P1^7;code unsigned char table[]={0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,0x7f,0x6f,0x77,0x7c,0x39,0x5e,0x79,0x71};sfr P1M1=0x91;sfr P1M0=0x92;sbit H1=P3^6;sbit H2=P3^7;sbit L1=P0^5;sbit L2=P0^6;sbit L3=P0^7;unsigned char dat;unsigned char keynum;unsigned char keyscan();void display();void delay(void);L1=1;L2=1;L3=1;H1=0;if(L1==0)return 1;else if(L2==0)return 2;else if(L3==0)return 3;H1=1;H2=0;if(L1==0)return 4;else if(L2==0)return 5;else if(L3==0)return 6;H2=1;return 0;} unsigned char keyscan(){ static unsigned int ct=0;static unsigned char lastkey=0;unsigned char key;key=getkey();if(key==lastkey){ct++;if(ct==900){ct=0;lastkey=0;return key;} } else {第二篇：单片机串行通信实验实验四单片机串行通信实验一、实验目的1、掌握单片机串行口工作方式的程序设计，及简易三线式通讯的方法。

单片机双机串行实验报告实验目的：通过单片机实现双机串行通信功能，掌握串行通信的原理、方法和程序设计技巧。

实验原理：双机串行通信是指通过串行口将两台单片机连接起来，实现数据的传输和互动。

常用的串行通信方式有同步串行通信和异步串行通信。

异步串行通信是指通过发送和接收数据时的起始位、停止位和校验位进行数据的传输。

而同步串行通信是指通过外部时钟信号进行数据的同步传输。

实验器材：1.两台单片机开发板（MCU7516）2.两个串口线3.两台计算机实验步骤：1.将两台单片机开发板连接起来，通过串口线连接它们的串行口。

2.在两台计算机上分别打开串口调试助手软件，将波特率设置为相同的数值（例如9600）。

3.在编程软件中，编写两个程序分别用于发送数据和接收数据。

4.在发送数据的程序中，首先要设置串口的波特率、数据位、停止位和校验位，并将数据存储在缓冲区中。

然后利用串口发送数据的指令将数据发送出去。

5.在接收数据的程序中，同样要设置串口的参数。

然后使用串口接收数据的指令将接收到的数据存储在缓冲区中，并将其打印出来。

实验结果与分析：经过实验，我们成功地实现了单片机之间的双机串行通信。

发送数据的单片机将数据发送出去后，接收数据的单片机能够正确地接收到数据，并将其打印出来。

实验中需要注意的是，串口的波特率、数据位、停止位和校验位必须设置为相同的数值。

否则，发送数据的单片机和接收数据的单片机无法正常进行通信。

同时，在实验之前，需要了解单片机开发板支持的串口通信相关的指令和函数。

实验总结：通过本次实验，我们深入了解了单片机之间的双机串行通信原理和方法。

掌握了串口的设置和使用方法，以及相关的指令和函数。

在实验中，我们学会了如何通过串行口实现数据的传输和互动，为今后的单片机应用和开发打下了基础。

同时，我们还发现，双机串行通信在实际应用中有着广泛的用途。

例如，可以通过串行通信实现两台计算机之间的数据传输，或者实现单片机与计算机之间的数据收发。

.单片机实验报告（自动化15级）实验名称:串行通讯实验一、实验目的1．掌握单片机串行口工作方式；2．掌握双机通讯的接口电路设计及程序设计。

二、实验设备1. PC机；2．单片机最小系统教学实验模块；3. 数码管显示模块三、实验内容1．双机通信由两套单片机试验装置（两个实验小组）共同完成该实验。

我们U1为甲机，U2为乙机。

甲机发送本机（学生本人）学号后8位给乙机，乙机接收该8位数据，并显示在8位数码管上。

电路如图1所示。

要求串行通信方式为方式1，波特率为2400bit/s,不加倍，单片机外部晶振频率为11.0592M。

图1 双机通信原理示意图附加要求：乙机接收完毕后，将本机（乙机）的学号后8位发送回甲机，甲机显示在数码管上。

2.单片机与PC机通信单片机向PC机发送数据。

单片机向PC机重复发送本机（学生本人）学号，发送波特率为1200，采用方式1，单片机外部晶振频率为11.0592M。

四、实验原理4．1 串行通讯的方式在串行通讯中，有两种基本的通讯方式：异步通讯，同步通讯。

异步串行通讯规定了字符数据的传送格式，既每个数据以相同的帧格式发送。

每个帧信息由起始位、数据位、奇偶校验位和停止位组成。

本实验主要学习异步通讯的实现方法。

在异步通讯中，每一个字符要用起始位和停止位作为字符开始和结束的标志，以至占用了时间。

所以在数据块传送时，为了提高通讯速度，常去掉这些标志，而采用同步通讯。

同步通讯不像异步通讯那样，靠起始位在每个字符数据开始时发送和接受同步。

而是通过同步字符在每个数据块传送开始时使收/发双方同步。

按照通讯方式，又可将数据传输线路分成三种：单工方式、半双工方式、全双工方式。

（1）单工方式在单工方式下，通讯线的一端联接发送器，另一端联接接收器，它们形成单向联接，只允许数据按照一个固定的方向传送。

（2）半双工方式在半双工方式下，系统中的每个通讯设备都由一个发送器和一个接收器组成，通过收发开关接到通讯线路上，如图33-1所示。

实验三双机通信试验一、实验目的UART 串行通信接口技术应用二、实验实现的功能用两片核心板之间实现串行通信，将按键信息互发到对方数码管显示。

三、系统硬件设计四、系统软件设计#include<reg51.h>#define uint unsigned int#define uchar unsigned char#define M 20uchar code tab[]={0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,0x7f,0x6f}; sbit GREEN_A=P2^0;sbit YELLOW_A=P2^1;sbit RED_A=P2^2;sbit GREEN_B=P2^3;sbit YELLOW_B=P2^4;sbit RED_B=P2^5;sbit GREEN_C=P2^6;sbit YELLOW_C=P2^7;sbit RED_C=P3^2;sbit GREEN_D=P3^3;sbit YELLOW_D=P3^4;sbit RED_D=P3^5;sbit W1=P0^0;sbit W2=P0^1;sbit W3=P0^2;sbit W4=P0^3;sbit H1=P3^6;sbit L1=P0^5;sbit H2=P3^7;sbit L2=P0^6;sbit L3=P0^7;sbit D9=P3^2;sbit D10=P3^3;sbit D11=P3^4;sbit D12=P3^5;uchar key,n=M,wei=0,j=0; uchar i=1;void delay(uint i){ uint j,k;for(j=2*i;j>0;j--)for(k=2*i;k>0;k--);}void LED_display_0(uchar i) {W4=0,P1=tab[i];}unsigned char keyscan(){ H1=0;H2=0;L1=1;L2=1;L3=1;if(L1==0||L2==0||L3==0){delay(10);if(L1==0||L2==0||L3==0){H1=0;H2=1;if(L1==0) key=1;else if(L2==0) key=2;else if(L3==0) key=3;H1=1;H2=0;if(L1==0) key=4;else if(L2==0) key=5;else if(L3==0) key=6;H1=0;H2=0;while(L1==0||L2==0||L3==0);}}return key;}void uart_init(){ TMOD=0X20;TH1=0XF4;TL1=0XF4;SCON=0Xd0;PCON=0X00;TR1=1;ES=1;EA=1;}void main(){ uart_init();key=0;while(1){keyscan();if(key!=0) SBUF=key,delay(4),key=0;LED_display_0(i);}}void inttle() interrupt 4{ if(TI) TI=0;if(RI) i=SBUF,delay(4),RI=0;}五、实验过程中遇到的问题及解决方法问题1：如何判断哪个键按下并送出对应数字？解决：利用矩阵式键盘扫描按键；将扫描值写入SBUF中发送数据。

双机串行通讯设计实验报告实验报告：双机串行通讯设计实验一、实验目的本实验的目的是通过双机串行通讯设计，实现两台计算机之间的数据传输和通信，掌握串行通讯的基本原理和应用。

二、实验原理串行通讯是指信息逐位地按顺序传送的通信方式。

串行通讯的优点是只需一对逻辑线路即可完成数据传输，可以减少硬件成本和物理排布空间。

而并行通讯需要多对逻辑线路，更加复杂。

在本实验中，我们使用两台计算机分别作为发送端和接收端。

数据通过串行通讯线路逐位传输，接收端按照发送端发送的顺序恢复数据。

具体步骤如下：1.确定双机串行通讯的物理连接方式，例如通过串口线连接两台计算机的串行端口。

2.在发送端，将待传输的数据进行串行化处理，即将数据逐位拆分成一个个比特，按照一定的传输格式进行编码。

3.将编码后的数据按照一定的速率逐位地通过串行线路发送到接收端。

4.在接收端，根据发送端的传输格式，逐位地接收并解码数据。

5.接收端将解码后的数据进行处理，恢复为原始数据。

三、实验步骤和结果1.硬件连接：使用串口线将两台计算机的串行端口连接起来。

2.软件设置：在两台计算机上分别进行串口的设置，确定串口的参数（波特率、数据位、停止位等）一致。

3.发送端设计：编写发送端的程序，将待传输的数据进行串行化处理，并按照约定的传输格式进行编码。

4.接收端设计：编写接收端的程序，根据发送端的传输格式，逐位接收和解码数据，并进行恢复处理。

5.实验测试：分别在发送端和接收端运行程序，进行数据传输和通信测试。

通过观察接收端接收到的数据是否与发送端发送的数据一致来验证通讯是否成功。

实验结果显示，通过双机串行通讯设计，发送端的数据能够成功传输到接收端，并且接收端能够正确解码和恢复数据，实现了双机之间的数据传输和通信。

四、实验总结本实验通过双机串行通讯的设计，实现了两台计算机之间的数据传输和通信。

实验结果表明串行通讯的设计和实现是可行的。

串行通讯具有硬件成本低、占用空间少等优点，因此在实际应用中被广泛使用。

一、实验目的1. 掌握双机通信的基本原理和实现方法。

2. 熟悉串行通信的硬件接口和软件编程。

3. 通过实验，加深对单片机串行通信的理解和应用。

二、实验原理双机通信是指两台计算机或单片机之间的数据交换。

串行通信是双机通信中常用的一种通信方式，它将数据一位一位地按顺序传送，适合于远距离通信。

本实验采用单片机串行通信，通过串行口实现数据传输。

三、实验设备1. 两套单片机实验装置（如AT89S51单片机最小系统）2. 串行通信线（如RS-232线）3. 串口调试工具（如串口助手）4. 连接线和电源四、实验内容1. 硬件连接将两套单片机实验装置通过串行通信线连接起来，确保连接线正确无误。

2. 软件编程（1）单片机编程编写单片机程序，实现数据的发送和接收。

程序主要包括以下部分：- 初始化串行口：设置波特率、数据位、停止位和校验位等。

- 发送数据：将数据写入发送缓冲区，启动发送。

- 接收数据：检测接收缓冲区是否有数据，读取数据。

（2）PC端编程编写PC端程序，实现数据的发送和接收。

程序主要包括以下部分：- 串口配置：设置串口号、波特率、数据位、停止位和校验位等。

- 发送数据：将数据写入串口缓冲区，启动发送。

- 接收数据：从串口缓冲区读取数据，显示或处理。

3. 调试与测试（1）单片机端调试- 使用串口调试工具，发送数据到单片机。

- 检查单片机接收到的数据是否正确。

（2）PC端调试- 使用串口调试工具，发送数据到PC。

- 检查PC接收到的数据是否正确。

五、实验结果与分析1. 硬件连接硬件连接正确，两套单片机实验装置通过串行通信线连接。

2. 软件编程（1）单片机程序```c// 单片机程序示例（AT89S51）#include <reg51.h>#define BAUDRATE 9600sbit TXD = P3^1; // 发送引脚sbit RXD = P3^0; // 接收引脚void Serial_Init() {TMOD = 0x20; // 定时器1工作在模式2TH1 = 0xFD; // 设置波特率TL1 = 0xFD;TR1 = 1; // 启动定时器1SCON = 0x50; // 设置串行口工作在模式1 }void main() {Serial_Init();while (1) {// 发送数据TXD = 1; // 发送起始位while (!TXD); // 等待发送完成// 发送数据字节for (char i = 0; i < 8; i++) {TXD = 1; // 发送数据位while (!TXD);TXD = 0; // 发送停止位while (!TXD);}// 接收数据RXD = 1; // 接收起始位while (!RXD); // 等待接收完成// 接收数据字节for (char i = 0; i < 8; i++) {RXD = 1; // 接收数据位while (!RXD);RXD = 0; // 接收停止位while (!RXD);}}}```（2）PC端程序```c// PC端程序示例（C#）using System;using System.IO.Ports;class Program {static void Main() {SerialPort serialPort = new SerialPort("COM1", 9600, Parity.None, 8, StopBits.One);serialPort.Open();while (true) {// 发送数据serialPort.WriteLine("Hello, world!");// 接收数据string receivedData = serialPort.ReadLine();Console.WriteLine("Received: " + receivedData);}serialPort.Close();}}```3. 调试与测试通过串口调试工具，发送数据到单片机和PC，检查接收到的数据是否正确。

数学与信息技术学院《计算机应用课程设计》设计报告摘要微机与外部的信息交换称为通信,基本方式有并行与串行两种。

本文主要说明串行方式,主要掌握微机串行通信的连接方法,熟悉其工作方式及其功能,运用程序流程图说明了其工作过程详细介绍了使用串行接口芯片8251A实现双CPU系统数据传输的设计和方法，接着从8251A的基本原理、工作方式，以及硬件和软件设计方面进行了详细的说明。

并在两台微处理器的目标机上，用串口通信模式实现了两机之间的高效通信。

关键词： 8251A；串口通信；数据传送AbstractExchange of information between computer and external as communications.Basic methods are both parallel and serial.This paper shows the serial mode, the main control computer serial communication connection method, familiar with their work and their functions, the use of process flow chart illustrates the process of their work.Described in detail using the serial interface chip 8251A dual CPU system design and method of data transmission, then the basic principle from 8251A, work, and hardware and software design aspects in detail. Two microprocessors in the target machine, achieved with a serial communication mode efficient communication between the two machines.Keywords: 8251A; serial communication; data transfer目录摘要 (2)Abstract (3)第一章系统的功能 (5)第二章系统的设计方案 (6)2.1硬件设计 (6)2.1.1涉及的芯片 (6)2.1.2 8251A芯片 (6)2.1.3 8279芯片 (8)2.2软件设计 (9)2.2.1设计简单介绍 (9)2.2.2 模块设计详细分析 (9)第三章操作说明 (11)第四章总结 (12)参考文献 (13)附： (14)1、硬件原理图 (14)2、程序流程图 (15)3、源程序清单及注释 (17)第一章系统的功能随着计算机的不断普及，在我们的周围可能会同时出现多台微型计算机，而且这些计算机的牌号，后型号不同，而且有的格式不兼容。

实验一使用串行接口直连两台计算机1、实验目的熟悉RS-232C串口的物理特性和功能特性，并掌握计算机的串口直连技术。

2、实验环境软件平台：Windows 2000 Professional/XP操作系统。

硬件平台：计算机、9芯扁平电缆、RS-232C DB-9连接器和烙铁。

3、实验指导人员的准备工作实验指导人员应该准备9芯扁平电缆、RS-232C DB-9连接器和烙铁。

如果没有实验环境，要事先购买两种串口电缆，直通电缆和交叉电缆。

该实验以分组的形式进行，实验指导人员要将实验者进行分组，可以两个人或4个人为一组，每组两台计算机。

实验者可以通过Windows 2000 Professional/XP操作系统中的“新建连接向导”建立串口或并口的连接。

4、实验内容和步骤（1）先熟悉有关RS-232C接口的知识，了解和掌握DB-9针接口每一个针脚的功能电气特性，以及DTE和DCE连接时的串口连接规则，DTE与DCE的连接规则。

（2）使用DB-9针的RS-232C连接器和9芯扁平电缆制作两根串口电缆，其中一根电缆的制作方法照空Modem的连接规则（也称为“交叉线”），另外一根电缆按照DTE与DCE的连接来制作（也称为“直通线”）。

（3）使用“交叉线”连接两台计算机的串行口1（也可以是串口2，但要记录好每台计算机各使用的串口号），然后启动两台计算机（注：一定要先接线后开计算机，而且在计算机处在开机状态时，不要挺拔串口，以免烧坏串口电路）。

（4）在Windows 2000/XP操作系统中，选择“开始”|“程序”|“附件”|“通迅”|“新建连接向导”命令，打开“新建连接向导”对话框，单击“下一步”按钮，选择“设置高级连接”单选钮并单击“下一步”按钮，在随后打开对话框中选择“直接连接到其他计算机”，并继续下一步。

（5）每组中的两台计算机分别作为主机和来宾进行操作，根据对话框的提示选择进行后续的操作，其中可以选择使用串口进行连接，并指定“允许连接的用户”。
