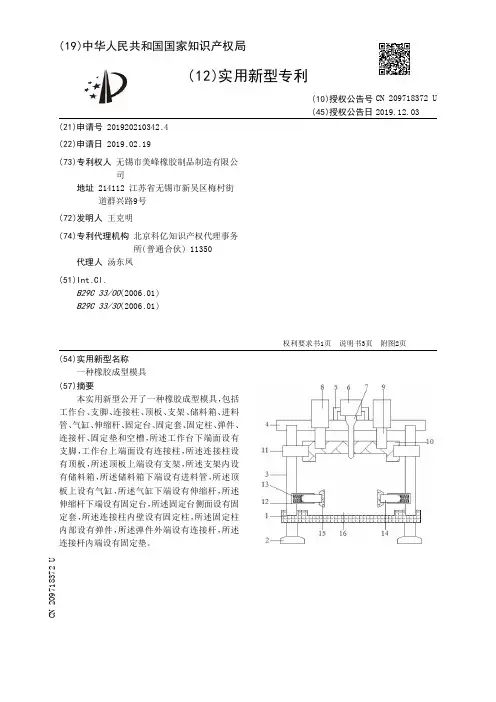

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920210342.4(22)申请日 2019.02.19(73)专利权人 无锡市美峰橡胶制品制造有限公司地址 214112 江苏省无锡市新吴区梅村街道群兴路9号(72)发明人 王克明　(74)专利代理机构 北京科亿知识产权代理事务所(普通合伙) 11350代理人 汤东凤(51)Int.Cl.B29C 33/00(2006.01)B29C 33/30(2006.01)(54)实用新型名称一种橡胶成型模具(57)摘要本实用新型公开了一种橡胶成型模具，包括工作台、支脚、连接柱、顶板、支架、储料箱、进料管、气缸、伸缩杆、固定台、固定套、固定柱、弹件、连接杆、固定垫和空槽，所述工作台下端面设有支脚，工作台上端面设有连接柱，所述连接柱设有顶板，所述顶板上端设有支架，所述支架内设有储料箱，所述储料箱下端设有进料管，所述顶板上设有气缸，所述气缸下端设有伸缩杆，所述伸缩杆下端设有固定台，所述固定台侧面设有固定套，所述连接柱内壁设有固定柱，所述固定柱内部设有弹件，所述弹件外端设有连接杆，所述连接杆内端设有固定垫。

权利要求书1页 说明书3页 附图2页CN 209718372 U 2019.12.03C N 209718372U权　利　要　求　书1/1页CN 209718372 U1.一种橡胶成型模具，包括工作台、支脚、连接柱、顶板、支架、储料箱、进料管、气缸、伸缩杆、固定台、固定套、固定柱、弹件、连接杆、固定垫和空槽，其特征在于，所述工作台下端面设有支脚，工作台上端面设有连接柱，所述连接柱设有顶板，所述顶板上端设有支架，所述支架内设有储料箱，所述储料箱下端设有进料管，所述顶板上设有气缸，所述气缸下端设有伸缩杆，所述伸缩杆下端设有固定台，所述固定台侧面设有固定套，所述连接柱内壁设有固定柱，所述固定柱内部设有弹件，所述弹件外端设有连接杆，所述连接杆内端设有固定垫。

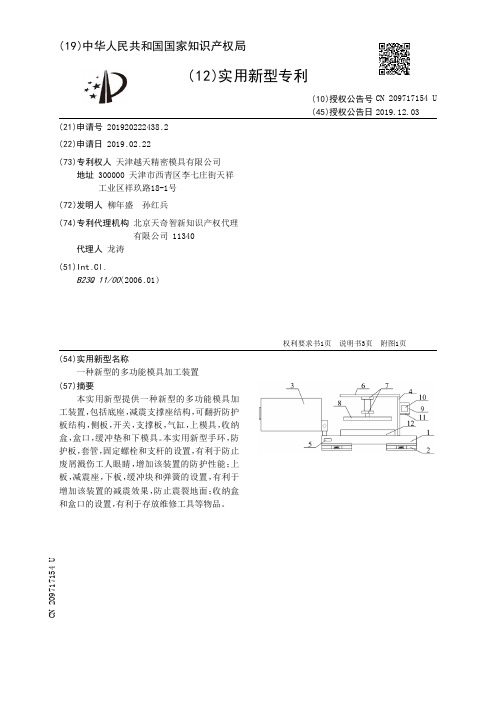

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920222438.2(22)申请日 2019.02.22(73)专利权人 天津越天精密模具有限公司地址 300000 天津市西青区李七庄街天祥工业区祥玖路18-1号(72)发明人 柳年盛　孙红兵　(74)专利代理机构 北京天奇智新知识产权代理有限公司 11340代理人 龙涛(51)Int.Cl.B23Q 11/00(2006.01)(54)实用新型名称一种新型的多功能模具加工装置(57)摘要本实用新型提供一种新型的多功能模具加工装置，包括底座，减震支撑座结构，可翻折防护板结构，侧板，开关，支撑板，气缸，上模具，收纳盒，盒口，缓冲垫和下模具。

本实用新型手环，防护板，套管，固定螺栓和支杆的设置，有利于防止废屑溅伤工人眼睛，增加该装置的防护性能；上板，减震座，下板，缓冲块和弹簧的设置，有利于增加该装置的减震效果，防止震裂地面；收纳盒和盒口的设置，有利于存放维修工具等物品。

权利要求书1页 说明书3页 附图1页CN 209717154 U 2019.12.03C N 209717154U权　利　要　求　书1/1页CN 209717154 U1.一种新型的多功能模具加工装置，其特征在于，该新型的多功能模具加工装置包括底座(1)，减震支撑座结构(2)，可翻折防护板结构(3)，侧板(4)，开关(5)，支撑板(6)，气缸(7)，上模具(8)，收纳盒(9)，盒口(10)，缓冲垫(11)和下模具(12)，所述的减震支撑座结构(2)上部连接在底座(1)的底部；所述的可翻折防护板结构(3)下部连接在底座(1)的上部；所述的侧板(4)下部螺栓连接在底座(1)的上部右侧；所述的开关(5)螺栓连接在底座(1)的前部左侧中间位置；所述的支撑板(6)下部右侧螺栓连接在侧板(4)的上部；所述的气缸(7)上部螺栓连接在支撑板(6)的下部中间位置；所述的气缸(7)下部输出杆下端螺栓连接在上模具(8)的上部中间位置；所述的收纳盒(9)左侧螺栓连接在侧板(4)的右侧上部；所述的盒口(10)开设在收纳盒(9)的前部中间位置；所述的缓冲垫(11)下部胶接在收纳盒(9)的内部下侧；所述的下模具(12)下部螺栓连接在底座(1)的上部中间位置；所述的减震支撑座结构(2)包括上板(21)，减震座(22)，下板(23)，缓冲块(24)和弹簧(25)，所述的减震座(22)上部分别螺栓连接在上板(21)的下部左右两侧；所述的减震座(22)下部分别螺栓连接在下板(23)的上部左右两侧；所述的弹簧(25)上下两端分别螺栓连接在缓冲块(24)的内侧；所述的上部设置的缓冲块(24)的上部螺栓连接在上板(21)的下部中间位置；所述的所述的下部设置的缓冲块(24)的下部螺栓连接在下板(23)的上部中间位置。

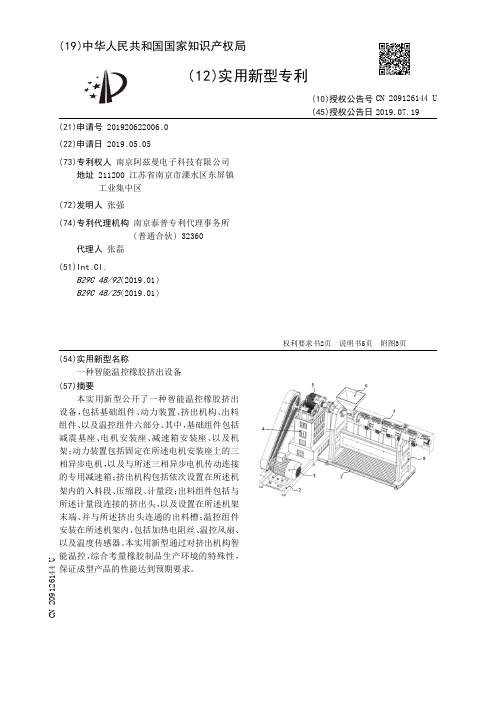

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920622006.0(22)申请日 2019.05.05(73)专利权人 南京阿兹曼电子科技有限公司地址 211200 江苏省南京市溧水区东屏镇工业集中区(72)发明人 张强　(74)专利代理机构 南京泰普专利代理事务所(普通合伙) 32360代理人 张磊(51)Int.Cl.B29C 48/92(2019.01)B29C 48/25(2019.01)(54)实用新型名称一种智能温控橡胶挤出设备(57)摘要本实用新型公开了一种智能温控橡胶挤出设备，包括基础组件、动力装置、挤出机构、出料组件、以及温控组件六部分。

其中，基础组件包括减震基座、电机安装座、减速箱安装座、以及机架；动力装置包括固定在所述电机安装座上的三相异步电机，以及与所述三相异步电机传动连接的专用减速箱；挤出机构包括依次设置在所述机架内的入料段、压缩段、计量段；出料组件包括与所述计量段连接的挤出头，以及设置在所述机架末端、并与所述挤出头连通的出料槽；温控组件安装在所述机架内，包括加热电阻丝、温控风扇、以及温度传感器。

本实用新型通过对挤出机构智能温控，综合考量橡胶制品生产环境的特殊性，保证成型产品的性能达到预期要求。

权利要求书2页 说明书5页 附图3页CN 209126144 U 2019.07.19C N 209126144U权　利　要　求　书1/2页CN 209126144 U1.一种智能温控橡胶挤出设备，其特征是包括：基础组件，包括减震基座，固定在所述减震基座一侧的电机安装座，固定在所述减震基座上、且位于所述电机安装座一侧的减速箱安装座，以及固定在所述减震基座上、且位于所述减速箱安装座一侧的机架；动力装置，包括固定在所述电机安装座上的三相异步电机，以及固定在所述减速箱安装座上、且与所述三相异步电机传动连接的专用减速箱；挤出机构，包括依次设置在所述机架内的入料段、压缩段、计量段；出料组件，包括与所述计量段连接的挤出头，以及设置在所述机架末端、并与所述挤出头连通的出料槽；温控组件，安装在所述机架内，包括加热电阻丝、温控风扇、以及温度传感器。

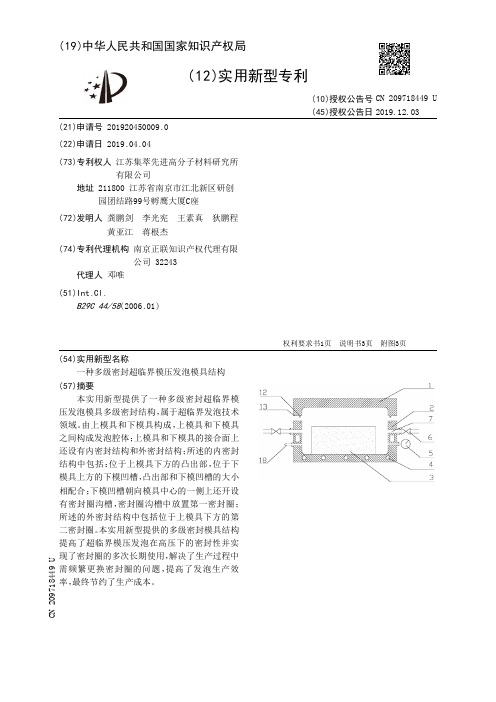

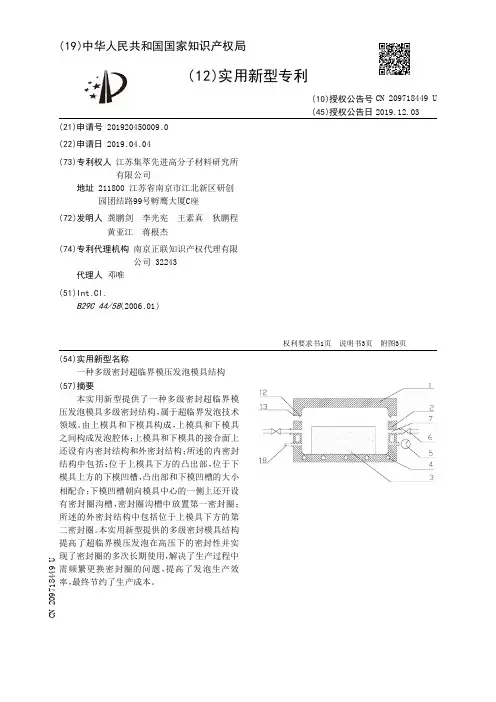

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920450009.0(22)申请日 2019.04.04(73)专利权人 江苏集萃先进高分子材料研究所有限公司地址 211800 江苏省南京市江北新区研创园团结路99号孵鹰大厦C座(72)发明人 龚鹏剑　李光宪　王素真　狄鹏程　黄亚江　蒋根杰　(74)专利代理机构 南京正联知识产权代理有限公司 32243代理人 邓唯(51)Int.Cl.B29C 44/58(2006.01)(54)实用新型名称一种多级密封超临界模压发泡模具结构(57)摘要本实用新型提供了一种多级密封超临界模压发泡模具多级密封结构，属于超临界发泡技术领域。

由上模具和下模具构成，上模具和下模具之间构成发泡腔体；上模具和下模具的接合面上还设有内密封结构和外密封结构；所述的内密封结构中包括：位于上模具下方的凸出部，位于下模具上方的下模凹槽，凸出部和下模凹槽的大小相配合；下模凹槽朝向模具中心的一侧上还开设有密封圈沟槽，密封圈沟槽中放置第一密封圈；所述的外密封结构中包括位于上模具下方的第二密封圈。

本实用新型提供的多级密封模具结构提高了超临界模压发泡在高压下的密封性并实现了密封圈的多次长期使用，解决了生产过程中需频繁更换密封圈的问题，提高了发泡生产效率，最终节约了生产成本。

权利要求书1页 说明书3页 附图3页CN 209718449 U 2019.12.03C N 209718449U权　利　要　求　书1/1页CN 209718449 U1.一种多级密封超临界模压发泡模具结构，由上模具（1）和下模具（2）构成，上模具（1）和下模具（2）之间构成发泡腔体；其特征在于，上模具（1）和下模具（2）的接合面上还设有内密封结构（12）和外密封结构（13）；所述的内密封结构（12）中包括：位于上模具（1）下方的凸出部（14），位于下模具（2）上方的下模凹槽（15），凸出部（14）和下模凹槽（15）的大小相配合；下模凹槽（15）朝向模具中心的一侧上还开设有密封圈沟槽（16），密封圈沟槽（16）中放置第一密封圈（17）；所述的外密封结构（13）中包括：位于上模具（1）下方的第二密封圈（20）。

专利名称：一种橡胶件的新型成型模具专利类型：实用新型专利
发明人：邬海益,金建杰
申请号：CN201920440455.3
申请日：20190402
公开号：CN209738107U
公开日：
20191206
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种橡胶件的新型成型模具，包括上模板与下模板，下模板设置用于成型带有凸柱的橡胶件下部的下型腔，上模板设置用于成型带有凹槽的橡胶件上部的上型腔，下模板设置有纵横交错的出气通道，出气通道将下模板分隔成四个区域，每个区域内都设置有多个下型腔，区域内的多个下型腔围成多角星结构，下型腔成型基角的部分最靠近多角星的中心，下型腔成型外边的部分位于多角星结构的边缘且连接有排气槽，上型腔与下型腔一一对应设置，上模板的顶面设置有料道与上型腔连通。

重新规划成型橡胶件的型腔设计，设计排气通道，提高橡胶件的成品率；设计橡胶的入料通道，减少废料的产生。

申请人：宁波千汇汽车饰件有限公司
地址：315600 浙江省宁波市宁海县科技工业园区科技大道198号
国籍：CN
代理机构：杭州天昊专利代理事务所(特殊普通合伙)
代理人：程皓
更多信息请下载全文后查看。

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201921358337.4(22)申请日 2019.08.21(73)专利权人 杭州永腾橡塑实业有限公司地址 311300 浙江省杭州市临安区玲珑街道锦溪南路1038号(72)发明人 吴立勇　李信　(51)Int.Cl.B29C 48/25(2019.01)B26D 1/08(2006.01)B26D 5/08(2006.01)B26D 7/26(2006.01)(54)实用新型名称一种橡胶预成型机(57)摘要本实用新型涉及一种橡胶预成型机，包括外壳，外壳内设有挤出装置，外壳上固定有U形板，U 形板上开设有出料口，U形板上转动安装有转动杆以及螺纹杆，螺纹杆上具有两段旋向相反的外螺纹，转动杆以及螺纹杆上共同安装有切刀装置，切刀装置包括第一切刀组件、第二切刀组件以及驱动组件，第一切刀组件包括第一切割刀片，第二切刀组件包括第二切割刀片，驱动组件驱使第一切割刀片与第二切割刀片相向运动。

本实用新型将经过挤出装置挤出成型后的橡胶材料从出料口挤出，驱动组件工作驱使第一切割刀片与第二切割刀片相向运动，从而将橡胶材料切断，使得橡胶材料的切口断面保持平整。

权利要求书1页 说明书5页 附图4页CN 210453657 U 2020.05.05C N 210453657U1.一种橡胶预成型机，包括外壳(1)，所述外壳(1)内设有挤出装置(2)，其特征在于：所述挤出装置(2)挤出口一侧的外壳(1)上固定有U形板(3)，所述U形板(3)与挤出装置(2)的挤出口对应的位置上开设有出料口(31)，所述U形板(3)上转动安装有转动杆(4)以及螺纹杆(5)，所述螺纹杆(5)上具有两段旋向相反的外螺纹(51)，所述转动杆(4)以及螺纹杆(5)上共同安装有切刀装置(6)，所述切刀装置(6)包括设置于出料口(31)上方的第一切刀组件(61)以及设置于出料口(31)下方的第二切刀组件(62)，所述第一切刀组件(61)包括第一固定板(611)以及固定在第一固定板(611)上的第一切割刀片(615)，所述第二切刀组件(62)包括第二固定板(621)以及固定在第二固定板(621)上的第二切割刀片(625)，所述转动杆(4)贯穿第一固定板(611)以及第二固定板(621)并与第一固定板(611)以及第二固定板(621)滑移配合，所述螺纹杆(5)贯穿第一固定板(611)以及第二固定板(621)并与第一固定板(611)以及第二固定板(621)螺纹连接，所述切刀装置(6)还包括驱动螺纹杆(5)转动以使得第一切割刀片(615)与第二切割刀片(625)相向运动的驱动组件(65)。

专利名称：一种橡胶件生产模具专利类型：实用新型专利
发明人：王清
申请号：CN201922306428.X 申请日：20191220
公开号：CN211541993U
公开日：
20200922
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种橡胶件生产模具，包括下模具、开模机构和降温机构，所述开模机构位于下模具上，所述开模机构包括定位杆，所述定位杆固定于下模具顶部的一侧，所述定位杆的上端连接有顶板，所述定位杆贯穿于通孔的内部，所述通孔预留于上模具的一侧，所述上模具顶部的中心处设置有限位槽，所述限位槽的内部安装有限位块，所述限位块的顶部固定有丝杆，所述丝杆贯穿于顶板的内部，所述丝杆的上端固定有把手，所述下模具的顶部设置有模腔；本实用新型设置有降温机构，通过冷却水通道和冷却风通道内部的冷却风和冷却水能够对下模具起到双重降温的效果，从而加快了橡胶件成型的速度，提升了效益。

申请人：威海翔宇汽车配件股份有限公司
地址：264200 山东省威海市临港经济技术开发区草庙子镇天宁路1号
国籍：CN
代理机构：威海佩敏专利代理事务所(普通合伙)
代理人：宋益敏
更多信息请下载全文后查看。

专利名称：一种橡胶预成型机专利类型：实用新型专利
发明人：王峰
申请号：CN201921878310.8申请日：20191102
公开号：CN210999889U
公开日：
20200714
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种橡胶预成型机，包括机架、挤压组件、切割组件和出料组件，挤压组件、切割组件和出料组件均安装在机架上，挤压组件位于机架的一侧，其输出端与切割组件固定连接，切割组件的下方设置出料组件，出料组件包括导向板和输送带，导向板倾斜设置，导向板的一端靠近切割刀，另一端靠近输送带，输送带水平设置，出料组件连接有冷却组件，冷却组件包括一级风冷和二级水冷，一级风冷与导向板相连接，二级水冷与输送带相连接。

本实用新型通过采用了具有一级风冷和二级水冷的冷却组件的技术方案，从而能够对工件进行充分的冷却，提高工件的良品率的效果。

申请人：常州市金坛久春五金橡塑制品有限公司
地址：213000 江苏省常州市金坛区五叶集镇
国籍：CN
更多信息请下载全文后查看。
