机械设计基础第四版课后答案机械设计基础第四版课后答案【篇一：机械设计基础练习题_比较全面_有答案哦】p> 1. 机构具有确定运动的条件是：___________________。
2. 一平面铰链四杆机构的各杆长度分别为a=350,b=600,c=200,d=700；(1) 当取c 杆为机架时，它为何种具体类型？___________；(2) 当取d 杆为机架时，则为___________。
3. 曲柄摇杆机构中，摇杆为主动件时，___________死点位置。
（a）不存在（b）曲柄与连杆共线时为（c）摇杆与连杆共线时为4. 为保证四杆机构良好的机械性能，___________不应小于最小许用值。
(a)压力角（b）传动角（c）极位夹角5. 平面四杆机构无急回特性时_______，行程速比系数_______（d）k＞1（e）k＜1（f）k=16. 在双曲柄机构中，已知三杆长度为a=80mm,b=150mm,c=120mm,则d 杆长度为_______。
(a) ＜110mm (b)110mm≤d≤190mm(c)≥190mm7. 曲柄摇杆机构中，曲柄为主动件时，_______死点位置；（a）曲柄与连杆共线时为（b）摇杆与连杆共线时（c）不存在8. 在曲柄摇杆机构中，如果将_________杆作为机架，则与机架相连的两杆都可以作________运动，即得到双曲柄机构。
9. 曲柄摇杆机构产生“死点”位置的条件是，摇杆为_______件，曲柄为_______件。
10. 平面四杆机构中，若各杆长度分别为a=30，b=50，c=80，d=90，当以a为机架，则该四杆机构为________________。
12. 在_______机构中，如果将_______杆对面的杆作为机架时，则与此相连的两杆均为摇杆，即是双摇杆机构。
13. 平面连杆机构当行程速比k________时，机构就具有急回特性。
15. 牛头刨床的工作台进给机构用的是_________________机构。

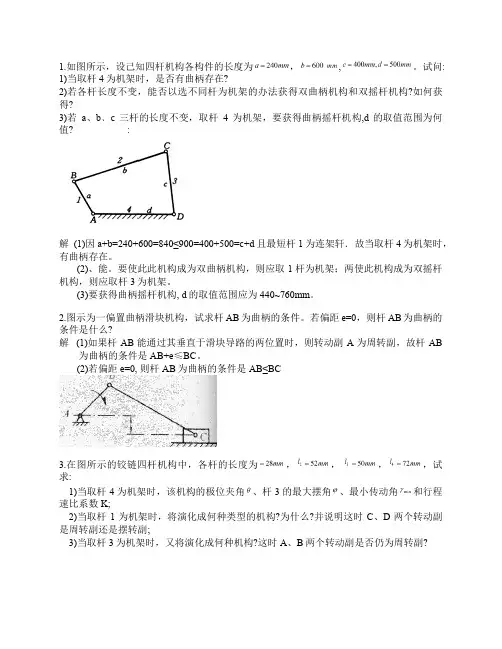

1.如图所示，设己知四杆机构各构件的长度为，,。
试问:1)当取杆4为机架时，是否有曲柄存在?2)若各杆长度不变，能否以选不同杆为机架的办法获得双曲柄机构和双摇杆机构?如何获得?3)若a、b﹑c三杆的长度不变，取杆4为机架，要获得曲柄摇杆机构,d的取值范围为何值? :解 (1)因a+b=240+600=840≤900=400+500=c+d且最短杆 1为连架轩．故当取杆4为机架时，有曲柄存在。
(2)、能。
要使此此机构成为双曲柄机构，则应取1杆为机架；两使此机构成为双摇杆机构，则应取杆3为机架。
(3)要获得曲柄摇杆机构, d的取值范围应为440~760mm。
2.图示为一偏置曲柄滑块机构，试求杆AB为曲柄的条件。
若偏距e=0，则杆AB为曲柄的条件是什么?解(1)如果杆AB能通过其垂直于滑块导路的两位置时，则转动副A为周转副，故杆AB 为曲柄的条件是AB+e≤BC。
(2)若偏距e=0, 则杆AB为曲柄的条件是AB≤BC3.在图所示的铰链四杆机构中，各杆的长度为，，，，试求:1)当取杆4为机架时，该机构的极位夹角、杆3的最大摆角、最小传动角和行程速比系数K;2)当取杆1为机架时，将演化成何种类型的机构?为什么?并说明这时C、D两个转动副是周转副还是摆转副;3)当取杆3为机架时，又将演化成何种机构?这时A、B两个转动副是否仍为周转副?解 (1)作出机构的两个极位，如图, 并由图中量得：θ=18.6º,φ=70.6º, γmin=22.7 º=1.23(2)①由l1+l4 ≤l2+l3可知图示铰链四杆机构各杆长度符合杆长条件；小②最短杆l为机架时，该机构将演化成双曲柄机构；③最短杆1参与构成的转动副A、B都是周转副而C、D为摆转副；（3）当取杆3为机架时，最短杆变为连杆，又将演化成双摇杆机构，此时A、B仍为周转副。
4.图示四杆机构，已知l AB=150 mm，l CD=300 mm，l BC=400 mm，l AD=350 mm，若该机构是曲柄摇杆机构，试确定：（1）图示条件下，AB是否为曲柄？（2）若AB为机架，将演化成何种机构？（3）若BC为机架，将演化成何种机构？（4）若θ=60°，求机构的行程速比系数K。
班 级成 绩姓 名任课教师学 号批改日期第六章 键、花键、无键联接和销联接一、选择题6—1普通平键联接的主要用途是使轴与轮毂之间 C 。
A 、沿轴向固定并传递轴向力B 、沿轴向可作相对滑动并具有导向作用C 、沿周向固定并传递周向力D 、安装与拆卸方便6—2设计键联接时，键的截面尺寸b ×h 通常根据 D 按标准选择；键的长度通常根据C 按标准选择。
A 、所传递转矩的大小B 、所传递功率的大小C 、轮毂的长度D 、轴的直径 6—3 当键联接强度不足时可采用双键。
使用两个平键时要求两键 C 布置；使用两个半圆键时要求两键 A 布置；使用两个楔键时要求两键 B 布置；A 、在同一直线上B 、相隔90°～120°C 、相隔180°D 、相隔120°～130° 6—4普通平键的承载能力通常取决于 C 。
A 、键的剪切强度B 、键的弯曲强度C 、键联接工作表面挤压强度D 、轮毂的挤压强度 6—5当轴作单向回转时，平键的工作面在 D ，楔键的工作面在键的 A 。
A 、上、下两面B 、上表面或下表面C 、一侧面D 、两侧面 6—6能构成紧联接的两种键是 C 。
A 、楔键和半圆键B 、半圆键和切向键C 、楔键和切向键 6—7一般采用 B 加工B 型普通平键的键槽。
A 、指状铣刀B 、盘形铣刀C 、插刀6—8平键联接能传递的最大转矩T ，现要传递的转矩为1.5T 时，则应 A 。
A 、安装一对平键B 、键宽b 增大到1.5倍C 、键长L 增大到1.5倍 6—9花键联接的主要缺点是 B 。
A 、应力集中B 、成本高C 、对中性及导向性差 6—10型面曲线为摆线或等距曲线的型面联接与平键联接相比较，D 不是型面联接的优点。
A 、对中性好B 、轮毂孔的应力集中小C 、装拆方便D 、切削加工方便二、填空题6—11按用途平键分为 普通平键 、 薄型平键 、 导向平键 、 滑键 ；其中 普通平键 、薄型平键 用于静联接， 导向平键 、 滑键 用于动联接。
机械设计作业集答案问题一：公差链与公差协调1.1 公差链的定义与作用公差链是指在产品设计、制造和检验过程中，涉及到公差传递的各种关系的有机组合。
在产品设计中，为了保证产品的质量和性能，需要对各个零部件的尺寸和位置进行控制，而公差链就是用来描述和分析这些零部件之间的公差传递关系的。
公差链的作用主要有以下几点： - 通过公差链的分析，可以确定产品在设计和制造过程中出现的公差带的分布范围，从而帮助设计人员确定合适的公差方案。
- 公差链可以帮助设计人员识别公差源，即造成产品公差的主要因素，便于进行优化和改进。
- 公差链的分析结果还可以为制造和检验过程提供参考，有助于指导生产和检测工艺。
1.2 公差协调的原则公差协调是指在机械设计中，通过合理选择和分配零部件的公差，以确保产品在设计要求下能够在制造和使用过程中满足性能和质量的要求。
公差协调的原则主要包括以下几个方面：1.2.1 公差合理分配原则公差合理分配原则是指在设计过程中，应根据零部件的功能、重要性和制造难度等因素来合理分配公差。
一般来说，对于功能重要且制造难度大的零部件，公差分配应较严格；而对于功能次要且制造难度小的零部件，公差分配可以相对宽松。
1.2.2 公差传递原则公差传递原则是指在公差协调中，要注意零部件之间公差的传递关系。
公差传递关系可以通过公差链的分析得到。
在公差传递时，要尽量减小公差的传递倍数，避免公差的累加误差。
1.2.3 公差统计原则公差统计原则是指在选择和应用公差时，要根据实际情况采用合适的统计方法和公差值。
一般来说，对于要求产品性能和质量较高的情况，应采用较为严格的统计方法和较小的公差值，以确保产品能够满足要求。
1.3 公差链的计算方法公差链的计算方法主要有以下几种：1.3.1 最坏情况法最坏情况法是指在公差链的计算中，假设各个零部件的公差都取其最大值，然后计算出整个系统的公差范围。
这种方法计算简单直观，但可能会导致公差范围过大。
第三章 机械零件的强度习题答案3-1某材料的对称循环弯曲疲劳极限MPa 1801=-σ，取循环基数60105⨯=N ，9=m ，试求循环次数N分别为7 000、25 000、620 000次时的有限寿命弯曲疲劳极限。
[解] MPa 6.373107105180936910111=⨯⨯⨯==--N N σσN MPa 3.324105.2105180946920112=⨯⨯⨯==--N N σσN MPa 0.227102.6105180956930113=⨯⨯⨯==--N N σσN 3-2已知材料的力学性能为MPa 260=s σ，MPa 1701=-σ，2.0=σΦ，试绘制此材料的简化的等寿命寿命曲线。
[解] )170,0('A )0,260(C 012σσσΦσ-=- σΦσσ+=∴-121MPa 33.2832.0117021210=+⨯=+=∴-σΦσσ得)233.283,233.283(D '，即)67.141,67.141(D '根据点)170,0('A ，)0,260(C ，)67.141,67.141(D '按比例绘制该材料的极限应力图如下图所示3-4 圆轴轴肩处的尺寸为：D =72mm ，d =62mm ，r =3mm 。
如用题3-2中的材料，设其强度极限σB =420MPa ，精车，弯曲，βq =1，试绘制此零件的简化等寿命疲劳曲线。
[解] 因2.14554==d D ，067.0453==d r ，查附表3-2，插值得88.1=ασ，查附图3-1得78.0≈σq ，将所查值代入公式，即()()69.1188.178.0111k =-⨯+=-α+=σσσq查附图3-2，得75.0=σε；按精车加工工艺，查附图3-4，得91.0=σβ，已知1=q β，则35.211191.0175.069.1111k =⨯⎪⎭⎫ ⎝⎛-+=⎪⎪⎭⎫ ⎝⎛-+=qσσσσββεK ()()()35.267.141,67.141,0,260,35.2170,0D C A ∴ 根据()()()29.60,67.141,0,260,34.72,0D C A 按比例绘出该零件的极限应力线图如下图3-5 如题3-4中危险截面上的平均应力MPa 20m =σ，应力幅MPa 20a =σ，试分别按①C r =②C σ=m ，求出该截面的计算安全系数ca S 。

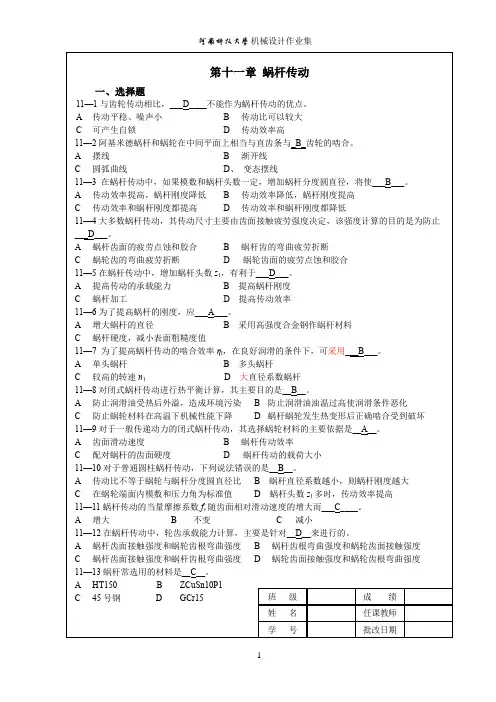

班 级成 绩姓 名任课教师学 号批改日期第十一章 蜗杆传动一、选择题11—1与齿轮传动相比，___D____不能作为蜗杆传动的优点。
A 传动平稳、噪声小 B 传动比可以较大 C 可产生自锁 D 传动效率高11—2阿基米德蜗杆和蜗轮在中间平面上相当与直齿条与_B _齿轮的啮合。
A 摆线B 渐开线C 圆弧曲线D 、 变态摆线11—3 在蜗杆传动中，如果模数和蜗杆头数一定，增加蜗杆分度圆直径，将使___B___。
A 传动效率提高，蜗杆刚度降低 B 传动效率降低，蜗杆刚度提高 C 传动效率和蜗杆刚度都提高 D 传动效率和蜗杆刚度都降低11—4大多数蜗杆传动，其传动尺寸主要由齿面接触疲劳强度决定，该强度计算的目的是为防止 ___D___。
A 蜗杆齿面的疲劳点蚀和胶合B 蜗杆齿的弯曲疲劳折断C 蜗轮齿的弯曲疲劳折断D 蜗轮齿面的疲劳点蚀和胶合 11—5在蜗杆传动中，增加蜗杆头数z 1，有利于___D___。
A 提高传动的承载能力 B 提高蜗杆刚度 C 蜗杆加工 D 提高传动效率 11—6为了提高蜗杆的刚度，应___A___。
A 增大蜗杆的直径B 采用高强度合金钢作蜗杆材料C 蜗杆硬度，减小表面粗糙度值11—7 为了提高蜗杆传动的啮合效率ηl ，在良好润滑的条件下，可采用___B___。
A 单头蜗杆 B 多头蜗杆 C 较高的转速n 1 D 大直径系数蜗杆 11—8对闭式蜗杆传动进行热平衡计算，其主要目的是__B__。
A 防止润滑油受热后外溢，造成环境污染B 防止润滑油油温过高使润滑条件恶化C 防止蜗轮材料在高温下机械性能下降D 蜗杆蜗轮发生热变形后正确啮合受到破坏 11—9对于一般传递动力的闭式蜗杆传动，其选择蜗轮材料的主要依据是__A__。
A 齿面滑动速度 B 蜗杆传动效率C 配对蜗杆的齿面硬度D 蜗杆传动的载荷大小 11—10对于普通圆柱蜗杆传动，下列说法错误的是__B__。
A 传动比不等于蜗轮与蜗杆分度圆直径比B 蜗杆直径系数越小，则蜗杆刚度越大C 在蜗轮端面内模数和压力角为标准值D 蜗杆头数z 1多时，传动效率提高 11—11蜗杆传动的当量摩擦系数f v 随齿面相对滑动速度的增大而___C____。
机械设计作业集解答错误！未定义书签。
第一章绪论分析与思考题1-1 机器的基本组成要素是什么?1-2 什么是零件?什么是构件?什么是部件?试各举三个实例。
1-3 什么是通用零件?什么是专用零件?试各举三个实例。
1-4 机械设计课程研究的内容是什么?第二章机械设计总2论分析与思考题2-1 一台完整的机器通常由哪些基本部分组成?各部分的作用是什么?2-2 设计机器时应满足哪些基本要求?设计机械零件时应满足哪些基本要求?2-3 机械零件主要有哪些失效形式?常用的计算准则主要有哪些?2-4 什么是零件的强度要求?强度条件是如何表示的?如何提高零件的强度?2-5 什么是零件的刚度要求?刚度条件是如何表示的?提高零件刚度的措施有哪些?2-6 零件在什么情况下会发生共振?如何改变零件的固有频率?2-7 什么是可靠性设计?它与常规设计有何不同?零件可靠度的定义是什么?2-8 机械零件设计中选择材料的原则是什么?2-9 指出下列材料的种类，并说明代号中符号及数字的含义：HTl50，ZG230-450，65Mn，45，Q235，40Cr，20CrMnTi，ZCuSnl0Pb5。
2-10 机械的现代设计方法与传统设计方法有哪些主要区别?第三章机械零件的强度一、选择与填空题3-1 零件表面的强化处理方法有_________________、___________________、_________________等。
3-2 零件的截面形状一定，当截面尺寸增大时，其疲劳极限值将随之____________。
(1)增高(2)不变(3)降低3-3 机械零件受载时，在_____________________处产生应力集中，应力集中的程度通常随材料强度的增大而___________________。
3-4在载荷和几何形状相同的情况下，钢制零件间的接触应力_____________铸铁零件间的接触应力。
3-5 两零件的材料和几何尺寸都不相同，以曲面接触受载时，两者的接触应力值__________。
《机械设计作业集》（第四版）解题指南西北工业大学机电学院2012.7前言本书是高等教育出版社出版、西北工业大学濮良贵、纪名刚主编《机械设计》（第八版）和李育锡主编《机械设计作业集》（第三版）的配套教学参考书，其编写目的是为了帮助青年教师使用好上述两本教材，并为教师批改作业提供方便。
本书是机械设计课程教师的教学参考书，也可供自学机械设计课程的读者和考研学生参考。
《机械设计作业集》已经使用多年，希望广大教师将使用中发现的问题和错误、希望增加或删去的作业题、以及对《机械设计作业集》的改进建议告知编者（电子信箱：liyuxi05@），我们会认真参考，努力改进。
本书由李育锡编写，由于编者水平所限，误漏之处在所难免，敬请广大使用者批评指正。
编者2012.7目录第三章机械零件的强度 (1)第四章摩擦、磨损及润滑概述 (5)第五章螺纹连接和螺旋传动 (6)第六章键、花键、无键连接和销连接 (9)第七章铆接、焊接、胶接和过盈连接 (11)第八章带传动 (15)第九章链传动 (18)第十章齿轮传动 (19)第十一章蜗杆传动 (24)第十二章滑动轴承 (28)第十三章滚动轴承 (30)第十四章联轴器和离合器 (34)第十五章轴 (36)第十六章弹簧 (41)机械设计自测试题 (43)第三章机械零件的强度3—1 表面化学热处理；高频表面淬火；表面硬化加工；3—2 （3）；3—3 截面形状突变；增大；3—4 （1）；（1）；3—5 （1）；3－6 答：零件上的应力接近屈服极限，疲劳破坏发生在应力循环次数在 103～104范围内，零件破坏断口处有塑性变形的特征，这种疲劳破坏称为低周疲劳破坏，例如飞机起落架、火箭发射架中的零件。
零件上的应力远低于屈服极限，疲劳破坏发生在应力循环次数大于104时，零件破坏断口处无塑性变形的特征，这种疲劳破坏称为高周疲劳破坏，例如一般机械上的齿轮、轴承、螺栓等通用零件。
3－7 答：材料的持久疲劳极限σr∞所对应的循环次数为N D，不同的材料有不同的N D值，有时N D很大。
为了便于材料的疲劳试验，人为地规定一个循环次数N0，称为循环基数，所对应的极限应力σr称为材料的疲劳极限。
σr∞和N D为材料所固有的性质，通常是不知道的，在设计计算时，当N > N0时，则取σrN= σr。
3—8 答：图a 中A点为静应力，r = 1 。
图b 中A点为对称循环变应力，r = −1。
图c 中A点为不对称循环变应力，−1 < r < 1。
3—9 答：在对称循环时，Kσ是试件的与零件的疲劳极限的比值；在不对称循环时，Kσ是试件的与零件的极限应力幅的比值。
Kσ与零件的有效应力集中系数kσ、尺寸系数εσ、表面质量系数βσ和强化系数βq有关。
Kσ对零件的疲劳强度有影响，对零件的静强度没有影响。
3—10 答：区别在于零件的等寿命疲劳曲线相对于试件的等寿命疲劳曲线下移了一段距离（不是平行下移）。
在相同的应力变化规律下，两者的失效形式通常是相同的，如图中m1′和m2′。
但两者的失效形式也有可能不同，如图中n1′和n2′。
这是由于Kσ的影响，使得在极限应力线图中零件发生疲劳破坏的范围增大。
题解3—10 图3—11 答：承受循环变应力的机械零件，当应力循环次数N≤103时，应按静强度条件计算；当应力循环次数N > 103时，在一定的应力变化规律下，如果极限应力点落在极限应力线图中的屈服曲线GC上时，也应按静强度条件计算；如果极限应力点落在极限应力线图中的疲劳曲线AG上时，则应按疲劳强度条件计算；3－12 答：在单向稳定变应力下工作的零件，应当在零件的极限应力线图中，根据零件的应力变化规律，由计算的方法或由作图的方法确定其极限应力。
3－13 答：该假说认为零件在每次循环变应力作用下，造成的损伤程度是可以累加的。
应力循环次数增加，损伤程度也增加，两者满足线性关系。
当损伤达到100％时，零件发生疲劳破坏。
疲劳损伤线性累积假说的数学表达式为∑n i/N i＝1。
3－14 答：首先求出在单向应力状态下的计算安全系数，即求出只承受法向应力时的计算安全系数Sσ和只承受切向应力时的计算安全系数Sτ，然后由公式（3－35）求出在双向应力状态下的计算安全系数S ca，要求S ca＞S（设计安全系数）。
3－15 答：影响机械零件疲劳强度的主要因素有零件的应力集中大小，零件的尺寸，零件的表面质量以及零件的强化方式。
提高的措施是：1）降低零件应力集中的影响；2）提高零件的表面质量；3）对零件进行热处理和强化处理；4）选用疲劳强度高的材料；5）尽可能地减少或消除零件表面的初始裂纹等。
3－16 答：结构内部裂纹和缺陷的存在是导致低应力断裂的内在原因。
3－17 答：应力强度因子K I表征裂纹顶端附近应力场的强弱，平面应变断裂韧度K IC表征材料阻止裂纹失稳扩展的能力。
若K I＜K IC，则裂纹不会失稳扩散；若K I≥K IC，则裂纹将失稳扩展。
3—18 解：已知σB= 750MPa ，σs= 550MPa ，σ−1=350MPa ，由公式（3-3），各对应循环次数下的疲劳极限分别为σ−1N 1=σ−m N9= 350 ××5 106= 583 .8MPa> σ因此，取σ−1N1=550MPa = σs1 N1×5 10946sσσ−1N 2=−m 1 m NN2= ××350 5 10×5 1095= 452 MPaσ= σN0 = ××350 5 106= 271 MPa < σ因此，取σN−13N−1 3= 350MPa = σ−1 。
−1N3 ×5 107−13—19 解：1．确定有效应力集中系数、尺寸系数和表面质量系数查附表3—2，由D / d = 48 / 40 = 1.2 ，r / d = 3/ 40 = 0.075 ，用线性插值法计算ασ和ατ。
(0.075 −0.04 ) ×(1.62 − 2.09 )ασ=2.09 + ατ=1 .66 + 0 .10 −0 .04(0 .075 −0 .04 ) ×(1.33 − 1 .66 )0 .10 −0 .04= 1.82 = 1 .47查附图3—1，由σB= 650MPa ，r = 3mm ，查得qσ= 0.84 ，qτ= 0.86，由公式（附3—4），有效应力集中系数kσ= 1+ q(ασσ−1) = 1+ 0.84 ×(1.82 −1) = 1.69kτ= 1 +α(qττ−1) = 1 + 0.86 ×(1.47 −1) = 1.40查附图3—2，取εσ=0.77 。
查附图3—3，取ετ=0.86 。
查附图3—4，取βσ=βτ=0.86 。
零件不强化处理，则βq= 1 。
2．计算综合影响系数由公式（3-12）和（3-14b），综合影响系数Kσ= ( kσ+ 1 −1)1= (1.69 + 1 1)1−×=2.36 εσβσβq0.77 0.86 1Kτ=( kτ+ 1 −1)1= (1.40 + 1 1−1) ×=1.793—20 解：1．计算法ετβτβq0.86 0.86 1已知σmax= 190MPa ，σmin= 110MPa ，σm和σa分别为σ+σ190 110σm=max min=+=150MPa2 2σ−σ190 110σa= 由公式（3-21），计算安全系数max min = −=40MPa2 2S ca= σ+−1(−ψ)σKσσσσm= 300 + (2.0 −0.2)150×=1.52．图解法Kσ( +m a) 2.0 ×(150 + 40)由公式（3-6）知，脉动循环的疲劳极限σ0为σ2 −1 2 300σσ0=1+ψσ=1×+ 0.2=500MPa σ500−1=300= Kσ2.0 150MPa； 2Kσ= 2 ×2 . 0= 125 MPa根据点A（0，150）、点D（250，125）和点C（360，0）绘出零件的极限应力线图。
过工作应力点M（150，40），作垂线交AG线于M′点，则计算安全系数σ′+ ′= M Mσ=+150 135=S ca m+ a+ 1.5M M150 40σmσa3—21 解：1．求计算安全系数 S ca题解 3—20 图由公式（3-31），由于 σ3< σ −1 ，对材料的寿命无影响，故略去。
计算应力σ=m1Z∑σ91×9=caN0 i =1m=×n ii5 106(104× 5009+ 105× 400 )3275.5MPa由公式（3—33），试件的计算安全系数σS ca σ=−1 =350= 1.27 2．求试件破坏前的循环次数 nca275.5由公式（3—1 a ）各疲劳极限σrN 所对应的循环次数 N 分别为σN 1= N 0σ6× 350 9 =( −1)m = 5 × 10 ( 1500) 201768 σN = N σ×350=2(−1)m= 5 ×106( 2σ 400350)91503289N = N 0σ6 × 9 =( −1)m = 5 × 10 ( 由公式（3—28），试件破坏前的循环次数450) 520799n1n = (1−−n2− 410− 510×53—22 解：N 1 N 2 )N = (1)×520799= 460343≈ 4.6 10201768 15032891．计算平均应力和应力幅材料的弯曲应力和扭转切应力分别为 Mσb ==M=×300 10 3= 46.88MPaW T 0.1d 3T×0.1 40 ×33τ = W T = 0 .2d 3 = 8001× 0 .2 403 = 62.5MPa弯曲应力为对称循环变应力，故 σm = 0 ，σa = σb = 46.88MPa 。
扭转切应力为脉动循环变应力， 故 τm = τa = 0.5τ = 0.5× 62.5 = 31.25MPa 。
2．求计算安全系数由公式（3—17），零件承受单向应力时的计算安全系数S σ = σ −1 σ +ψ σ= 355 × = 3.44S τ = K σ a τ −1σ m = 2.2× 46.88 + 0.2 0 200= 3.37τψτKτa+τm 1.8×31.25 + 0.1×31.25 由公式（3—35），零件承受双向应力时的计算安全系数S ca= S Sστ2 2=3.44×3.37 2= 2.413－23 答：由式（3－44），可靠性系数β为β= +S S στ−μμr s =3.442+3.37−600 525= 1.52 + 2 2+ 2σσ40 30r s由附表3－12 查得对应的可靠度R=φ(1.5)=0.9331944－1（略）4－2 答：第四章摩擦、磨损及润滑概述膜厚比λ是指两滑动表面间的最小公称油膜厚度与两表面轮廓的均方根偏差的比值，边界摩擦状态时λ≤1，流体摩擦状态时λ＞3，混合摩擦状态时1≤λ≤3。
