光纤预制棒制备工艺2

光纤预制棒折叠编辑本段概述光纤预制棒是制造石英系列光纤的核心原材料。

简单地说，用于拉光纤(丝)的玻璃特种预制大棒。

折叠简介人们在制造光纤时先要制做出光纤预制棒，预制棒一般直径为几毫米至几十毫米(俗称光棒)。

光纤的内部结构就是在预制棒中形成的，因而预制棒的制作是光纤工艺中最重要的部分。

光棒的制作有多种方法，常用的制作工艺是气相氧化法。

在气相氧化法中，高纯度金属卤化物的蒸汽和氧气发生反应，形成一些氧化物微粒，这些氧化物微粒会沉积在玻璃或者石英体的表面上(或管状体的内壁)，然后通过烧结形成透明的玻璃棒(如果是管状，还要进行收缩使其成为棒状)，这样光棒就做成啦。

此时光棒已经具备了光纤的基本结构，通过拉丝机拉出来的裸纤就包括了纤芯和包层。

有些光纤品种为了保护裸玻璃光纤，使其不受光和水汽预制棒拉丝等外部物质的污染，在光纤拉成的同时，就给它涂上弹性涂料(被覆层)。

光纤由纤芯、包层和被覆层组成，导光的部分是处于轴线上的实心纤芯，包层的作用是提供一个圆柱形的界面，以便把光线束缚在纤芯之中。

被覆层是一种弹性耐磨的塑料材料，它增强了光纤的强度和柔软性。

折叠功用在光纤预制棒完成后，就进入到光纤拉丝的过程。

其作法是在无尘室中将光纤预制棒固定在拉丝机顶端，并逐渐加热至2000摄氏度。

光纤预制棒受热后便逐渐融化并在底部累积液体，待其自然垂下，就形成光纤，这有点儿像我们吃拔丝山药时拉出糖丝的情景。

这里的关键在于均匀加热、拉制速度的控制等。

拉制技术无误时，拉出的光纤结构会与光纤预制棒的结构相同(只不过是缩小了很多)。

涂覆材料也在拉丝机上及时涂敷，以保护光纤免受潮气、磨损的伤害。

有的涂覆材料是通过自然冷却附在光纤上，有的是用某种光线(紫外线)照射光纤使涂覆材料固化。

拉丝的过程中，光纤直径的测量及控制非常重要。

光纤的直径和结构等质量参数多与拉制速度有关，自动化的测量监控会随时调节拉丝的速度。

折叠编辑本段生产工艺国际上生产石英光纤预制棒的方法有十多种，其中普遍使用，并能制作出优质光纤的制棒方法主要有以下四种:---改进的化学汽相沉积法(MCVD:Modified Chemical Vapour DepositiON)---轴向汽相沉积法(VAD:Vapour phase Axial Deposition)---棒外化学汽相沉积法(OVD:Outside Chemical Vapour Deposition)---(微波)等离子体激活化学汽相沉积法(PCVD:Plasma activated Chemical Vapour Deposition )按照传统的命名方法，当前光纤技术市场上四种工艺共存，即OVD、VAD、MCVD、PCVD。

光纤预制棒制造过程及方法1、光纤发展史介绍20世纪60年代（激光器发明）20世纪70年代（美国康宁公司研制出第一根衰耗小于20dB/km的光纤）光纤预制棒从最初的阶跃型多模光纤预制棒发展到如今几乎涵盖各个通信场景的光纤类型的预制棒几何直径最初不到10mm发展到200mm以上——大大降低了光纤制造成本2、制造方法化学法：起源于20世纪70年代的气相沉积（Vapor deposition process）系列方法和Sol-Gel法。

气相沉积系列方法包含著名的改良的化学气相沉积工艺MCVD，外部气相沉积工艺OVD，气相轴向沉积工艺VAD和微波等离子体化学气相沉积工艺PVCD，其中MCVD法后来进一步发展成为FCVD。

物理法：基于传统的直接熔融玻璃制造技术，将达到一定纯度级别的石英砂在高温下融实成透明的玻璃，主要方法有法国Alcatel公司于20世纪70年代开发的APVD工艺，另外芬兰Nextrom公司于2008年报道的Sand技术，物理熔融方法在纯度和掺杂上的不足使该技术主要用于光纤预制棒包层的制备。

1980年后随着单模光纤的大规模生产和应用，结合上述各工艺的技术特点以及光纤预制棒芯包层在材料结构，成本结构上的不同要求，光纤预制棒的制备工艺逐步由当初一步法制备用于拉丝的预制棒发展成为分别采用优化的工艺制备芯棒和包层然后再复合的混合工艺。

芯棒和包层的复合方法又主要包含套管法RIT和RIC以及直接外喷法VAD，OVD和APVD等。

MCVD工艺是由美国贝尔实验室于1973年发明的，属于内部气相沉积工艺。

用于沉积的衬管两端分别与化学原料供应系统和反应尾气收集系统相连，置于衬管底部的可移动热源为化学反应，沉积以及熔缩提供热量。

用于通信光纤预制棒生产的原料气体有SiCl4，Gecl4和高纯度O2，此外根据预制棒类型以及工艺需求掺入POCl3，Cl2，He，CF2Cl2和BCl3等辅助原料气体。

尾气收集系统主要包括真空泵和用于处理和收集Cl2，HCl以及二氧化硅粉末的中和洗涤装置。

OVD法制备光纤预制棒(二)
1. OVD法制备光纤预制棒的基本原理
OVD法是一种通过拉伸熔融玻璃的方法制备光纤预制棒的技术。

在这个过程中，玻璃材料首先被加热到熔点，然后通过拉伸的方式将其拉成细丝，最终形成光纤预制棒。

2. OVD法制备光纤预制棒的优点
相比于其他制备光纤预制棒的方法，OVD法具有以下优点：
（1）高纯度：由于玻璃材料在制备过程中不会受到污染，因此制备出的光纤预制棒具有高纯度。

（2）高质量：OVD法制备的光纤预制棒具有较高的光学性能，如低损耗、高带宽等。

（3）高效率：与其他制备方法相比，OVD法具有较高的生产效率，可以大规模制备光纤预制棒。

3. OVD法制备光纤预制棒的应用
光纤预制棒是光纤制备的重要材料，广泛应用于通信、医疗、军事等领域。

其中，通信领域是光纤预制棒最主要的应用领域，用于制备各种类型的光纤，如单模光纤、多模光纤、光纤光栅等。

4. OVD法制备光纤预制棒的发展趋势
随着通信技术的不断发展，对光纤预制棒的要求也越来越高。

未来，OVD法制备光纤预制棒的发展趋势将主要表现在以下几个方面：
（1）制备材料的优化：通过改进材料制备工艺和材料配方，提高光纤预制棒的质量和性能。

（2）制备工艺的改进：通过改进制备工艺，提高生产效率和降低制备成本。

（3）新型材料的研发：研发新型材料，如光子晶体、纳米材料等，以提高光纤预制棒的性能和应用范围。

（4）智能化制备：通过引入人工智能和自动化技术，实现光纤预制棒的智能化制备和质量控制。

光纤预制棒制造过程及方法(总2页) --本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--光纤预制棒制造过程及方法1、光纤发展史介绍20世纪60年代（激光器发明）20世纪70年代（美国康宁公司研制出第一根衰耗小于20dB/km的光纤）光纤预制棒从最初的阶跃型多模光纤预制棒发展到如今几乎涵盖各个通信场景的光纤类型的预制棒几何直径最初不到10mm发展到200mm以上——大大降低了光纤制造成本2、制造方法化学法：起源于20世纪70年代的气相沉积（Vapor deposition process）系列方法和Sol-Gel法。

气相沉积系列方法包含著名的改良的化学气相沉积工艺MCVD，外部气相沉积工艺OVD，气相轴向沉积工艺VAD和微波等离子体化学气相沉积工艺PVCD，其中MCVD法后来进一步发展成为FCVD。

物理法：基于传统的直接熔融玻璃制造技术，将达到一定纯度级别的石英砂在高温下融实成透明的玻璃，主要方法有法国Alcatel公司于20世纪70年代开发的APVD工艺，另外芬兰Nextrom公司于2008年报道的Sand技术，物理熔融方法在纯度和掺杂上的不足使该技术主要用于光纤预制棒包层的制备。

1980年后随着单模光纤的大规模生产和应用，结合上述各工艺的技术特点以及光纤预制棒芯包层在材料结构，成本结构上的不同要求，光纤预制棒的制备工艺逐步由当初一步法制备用于拉丝的预制棒发展成为分别采用优化的工艺制备芯棒和包层然后再复合的混合工艺。

芯棒和包层的复合方法又主要包含套管法RIT和RIC以及直接外喷法VAD，OVD和APVD等。

MCVD工艺是由美国贝尔实验室于1973年发明的，属于内部气相沉积工艺。

用于沉积的衬管两端分别与化学原料供应系统和反应尾气收集系统相连，置于衬管底部的可移动热源为化学反应，沉积以及熔缩提供热量。

用于通信光纤预制棒生产的原料气体有SiCl4，Gecl4和高纯度O2，此外根据预制棒类型以及工艺需求掺入POCl3，Cl2，He，CF2Cl2和BCl3等辅助原料气体。

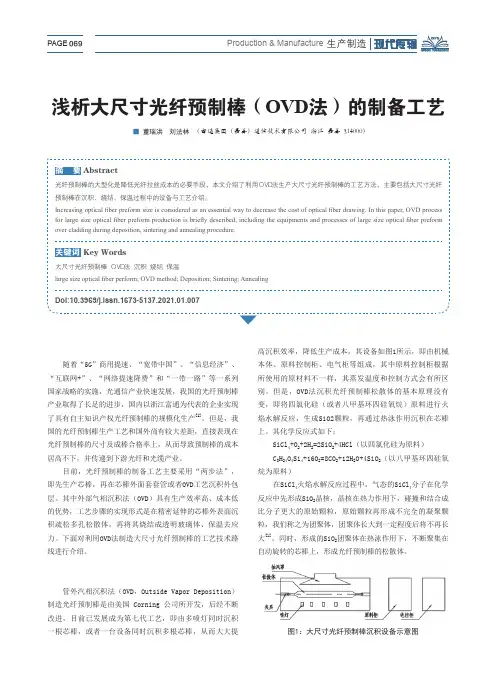

PAGE 069生产制造Production & Manufacture浅析大尺寸光纤预制棒（OVD 法）的制备工艺■ 董瑞洪 刘法林（富通集团（嘉善）通信技术有限公司 浙江 嘉善 314000）光纤预制棒的大型化是降低光纤拉丝成本的必要手段，本文介绍了利用ＯＶＤ法生产大尺寸光纤预制棒的工艺方法，主要包括大尺寸光纤预制棒在沉积、烧结、保温过程中的设备与工艺介绍。

Increasing optical fiber preform size is considered as an essential way to decrease the cost of optical fiber drawing. In this paper, OVD process for large size optical fiber preform production is briefly described, including the equipments and processes of large size optical fiber preform over cladding during deposition, sintering and annealing procedure.大尺寸光纤预制棒 ＯＶＤ法 沉积 烧结 保温large size optical fiber perform; OVD method; Deposition; Sintering; AnnealingDoi:10.3969/j.issn.1673-5137.2021.01.007摘 要Abstract关键词Key Words一、引言随着“5G”商用提速、“宽带中国”、“信息经济”、“互联网+”、“网络提速降费”和“一带一路”等一系列国家战略的实施，光通信产业快速发展，我国的光纤预制棒产业取得了长足的进步，国内以浙江富通为代表的企业实现了具有自主知识产权光纤预制棒的规模化生产[1]。
