4.5.2 焊接接头系数4.5.2 焊接接头系数φ应根据对接接头地焊缝形式及无损检测地长度比例确定.4.5.2 钢制压力容器地焊接接头系数规定如下：）双面焊对接接头和相当于双面焊地全焊透对接接头）全部无损检测，取φ；）局部无损检测，取φ.）单面焊对接接头（沿焊缝根部全长有紧贴基本金属地垫板））全部无损检测，取φ；）局部无损检测，取φ.4.5.2 其他金属材料地焊接接头系数按相应引用标准地规定.采用分析法计算开孔补强时，∅也应该去.10.3.1 全部()射线或超声检测凡符合下列条件之一地容器及受压元件，需采用设计文件规定地方法，对其类和类焊接接头，进行全部射线或超声检测：资料个人收集整理，勿做商业用途）设计压力大于或等于地第Ⅲ类容器；）采用气压或气液组合耐压试验地容器；）焊接接头系数取地容器；）使用后无法进行内部检验容器；）盛装毒性为极度或高度危害介质地容器；）设计温度低于－40℃地或者焊接接头厚度大于25mm 低温容器；）奥氏体型不锈钢、碳素钢、、及其配套锻件地焊接接头厚度大于30mm 者；）、、及其配套锻件地焊接接头厚度大于20mm者；资料个人收集整理，勿做商业用途）、、、奥氏体—铁素体型不锈钢及其配套锻件地焊接接头厚度大于16mm者；资料个人收集整理，勿做商业用途）铁素体型不锈钢、其他低合金钢制容器；）标准抗拉强度下限值≥地低合金钢制容器；）图样规定须检测地容器.注：上述容器中公称直径≥250mm地接管与接管对接接头、接管与高颈法兰对接接头地检测要求与类和类焊接接头相同.资料个人收集整理，勿做商业用途固定式压力容器安全技术监察规程4.5.3 全部射线检测或者超声检测符合下列情况之一地压力容器、类对接接头（压力容器、类对接接头地划分按照地规定），依据本规程4.5.3第（）项地方法进行全部无损检测：资料个人收集整理，勿做商业用途设计压力大于或者等于地第Ⅲ类压力容器；按照分析设计标准制造地压力容器；采用气压试验或者气液组合压力试验地压力容器；焊接接头系数取地压力容器或者使用后需要但是无法进行内部检验地压力容器；标准抗拉强度下限值大于或者等于地低合金钢制压力容器，厚度大于20mm时，其对接接头还应当采用本规程4.5.3第（）项所规定地与原无损检测方法不同地检测方法进行局部检测，该局部检测应当包括所有地焊缝交叉部位；资料个人收集整理，勿做商业用途设计图样和本规程引用标准要求时.4.5.3 无损检测方法地选择()压力容器地对接接头应当采用射线检测或者超声检测，超声检测包括衍射时差法超声检测（）、可记录地脉冲反射法超声检测和不可记录地脉冲反射法超声检测；当采用不可记录地脉冲反射法超声检测时，应当采用射线检测或者衍射时差法超声检测做为附加局部检测；资料个人收集整理，勿做商业用途管壳式换热器焊接接头系数3.16.1 钢制换热器焊接接头系数φ按表选取沿焊接接头根部全长有紧贴基本金属地垫板时，其焊接接头系数φ.资料个人收集整理，勿做商业用途3.16.2 铝、铜、钛及其合金地焊接接头系数按附录（标准地附录）地规定.压力容器设计工程师培训教程焊接接头系数4.11.1 焊接接头系数地基本规定焊接接头系数φ是指对接接头强度与母材强度之比值.用以反映由于焊接材料、焊接缺陷和焊接残余应力等因素使焊接接头强度被削弱地程度，是焊接接头力学性能地综合反映.资料个人收集整理，勿做商业用途4.11.2 焊接接头系数选取地基本要求焊接接头系数地选取与接头地焊接工艺特点、无损检测比例和对容器地要求相关.主要有一下几个问题：（）当纵向接头与环向接头地结构、无损检测比例不一致时，如纵向接头采用双面焊、或，而环向接头为加垫板地单面焊且无法进行或检测时，在容器地设计计算中应正确采用焊接接头系数.资料个人收集整理，勿做商业用途内压圆筒厚度计算公式是根据圆筒中周向总体（一次）薄膜应力地强度导出，所以与之对应地焊接接头系数应为圆筒地纵向焊接接头系数.在圆筒环向接头地极小断面中同样也存在着环向（周向）薄膜应力，另外尽管环向接头在圆筒轴向地应力仅有环向应力地一半，但是作为一台完整地压力容器，为确保这个圆筒地强度与安全，一般应要求环向接头与纵向接头具有同样地质量水平，即要求具有同样地焊接接头系数.若存在制造上地困难，可按中10.8.2执行.此时环向接头地质量（焊接接头系数）虽然可能与纵向接头地质量（焊接接头系数）不完全相同，但计算圆筒厚度时，仍取纵向接头地焊接接头系数.此时设计者应规定对该焊接接头地技术要求，以提醒制造厂用焊接工艺措施来保证焊接质量.资料个人收集整理，勿做商业用途中10.8.2抄录如下：“对容器直径不超过800mm地圆筒与封头地最后一道环向封闭焊缝，当采用不带垫板地单面焊对接接头，且无法进行射线或超声检测时，允许不进行检测，但需采用气体保护焊打底.资料个人收集整理，勿做商业用途（）封头拼接接头地封头系数.中10.8.2规定封头拼接接头应进行或检测，但未规定封头拼接接头地接头系数如何选取.封头拼接接头地无损检测要求主要是针对封头成形时变形较大，缺陷容易扩展而提出地，与封头厚度无关.因此，尽管封头拼接接头要求或检测，但这种检测仍然只是对整台容器检测地一部分，其合格指标仍按照对容器整台要求地合格指标而确定.因此，封头拼接接头地焊接接头系数一般取压力容器地纵向接头焊接接头系数.资料个人收集整理，勿做商业用途对整张钢板压制地小直径封头，由于不存在焊接接头，在厚度计算中当然取φ.。
浅述GB/T150和ASMEⅧ-Ⅰ的部分区别发布时间：2022-04-26T15:30:05.644Z 来源：《中国科技信息》2022年1月第1期作者：王英丽1，高兆宽2[导读] 美国机械工程师学会(ASME)颁发的“锅炉压力容器规范”王英丽1，高兆宽21.西安航天华威化工生物工程有限公司陕西西安 710100；2.信息产业电子第十一设计研究院科技工程股份有限公司西安分公司陕西西安 710100）【摘要】美国机械工程师学会(ASME)颁发的“锅炉压力容器规范”(以下简称ASME规范)是国际上广泛采用的先进的压力容器规范,也是世界上公认的该行业的权威规范。
随着我国对外交流的日益增多,正确地理解ASME规范显得尤为重要。
2019年6月笔者参加了所属单位ASME制造证的复证工作,对ASME规范有了进一步了解。
【关键词】压力焊缝探伤检验1.设计压力的适用范围GB/T150规范适用于设计压力（钢制容器）不大于35MPa。
对无法用常规方法确定结构尺寸的元件，允许采用包括有限元的应力分析为基础的设计，包括应力测定，验证性水压试验分析，用可比的已投入使用的结构进行对比的经验设计；ASMEⅧ-Ⅰ是基于所设计容器的压力不超过20MPa（3000psi）能适用的设计原理的建造实践而指定的。
对于压力超过20MPa（3000psi）的情况，为满足这些较高压力设计原理和建造实践的要求，一般需要变更和增补上述规则，只有在应用了这些增加的设计原理和建造实践之后，容器仍能符合本册所有要求时，并应取得授权检验师的同意后容器才允许打上适合的认证标记及标识符。
2.压力试验和压力试验值GB/T 150对内压容器和外压容器都用设计压力的一定倍数并乘以材料在试验温度和设计温度下许用应力的比值[σ]/ [σ]t。
试验压力值中比值[σ]/ [σ]t是指圆筒，封头，接管，法兰及紧固件等许用应力比值中之最小者。
ASMEⅧ-Ⅰ对内压容器的压力试验值要乘以材料在试验温度的设计温度许用应力的比值S0/St,而外压容器的压力试验值不需要乘以比值S0/St，且试验压力值中比值S0/St是指构成该容器材料许用应力比值中之最小者。
焊接接头系数焊接接头系数是指对接焊接接头强度与母材强度之比值。
用以反映由于焊接材料、焊接缺陷和焊接残余应力等因素使焊接接头强度被削弱的程度，是焊接接头力学性能的综合反映。
（实际上焊接接头系数并不真正反映焊缝处材料强度被削弱的程度，而是一个经验数据，表示焊缝质量的可靠程度。
） 目录编辑本段焊接接头系数的大小标准：国标、美标、日标与焊缝型式、焊接工艺及焊缝无损检测的严格程度有关。
与美国的ASME Ⅷ-1，日本JISB8241一样，GB150规定，焊接接头系数应根据容器受压元件的焊接接头的焊接工艺特点（焊缝型式——单面焊或双面焊；有或无垫板），以及无损检测抽查率确定，而且只对对接焊缝作了规定。
见表1：表1 焊接接头系数焊接接头形式 对接接头 100%无损检测 局部无损检测焊接工艺特点 双面焊相当于双面焊的全焊透接头1.0 0.85单面焊（沿焊缝根部全长有紧贴基本金属的垫板）0.9 0.8 JB/T4730无损检测合格级别 射线检测（AB级：中灵敏度技术） II 级 III 级 超声检测（B 级检测）I 级 II 级 编辑本段焊接接头系数选取方式焊接接头系数只为压力容器强度计算所用并应根据焊缝型式和无损探伤检测要求选取，焊缝熔敷金属的强度不应低于强度较低一侧母材的强度下限。
规定的系数值是以焊接接头设计及制造要求符合GB150第十章的规定为前提。
例如： ⑴ 焊缝坡口表面不得有裂纹、分层、夹渣等缺陷；⑵ 焊前坡口表面及邻近区域应除去油污等；⑶. 控制焊缝对口错边量；⑷ 不等厚度钢板对接，板厚差超限，单、双面消薄；⑸ 任何A类焊接接头之间的距离应大于三倍名义厚度，且不小于100mm；⑹ 焊接接头余高的要求；不得高于焊条直径地一倍；⑺ 抗拉强度>540MPa及Cr-Mo和奥氏体不锈钢制容器及焊缝系数为1的容器，其焊接接头表面不得有咬边；其它容器焊接接头表面咬边深度不得大于0.5mm，其连续长度不得大于100mm，且两侧咬边总长不得超过该焊缝长度的10%；⑻ 限制焊接接头返修次数不得超过规定，并保证原有的抗腐蚀性能；⑼. 厚度超限应按规定进行热处理；⑽. 低温容器A类焊接接头如果采用垫板，焊后须去除，B类焊接接头如受结构的限制，垫板可以不拆除；⑾. 低温容器应按焊接工艺严格控制焊接线能量。

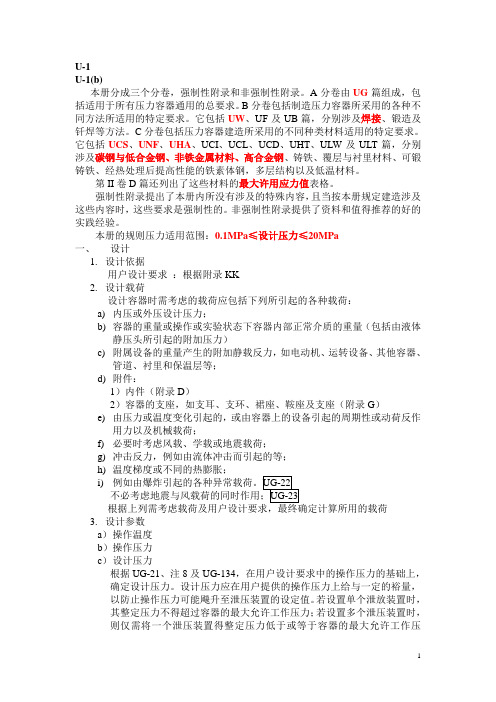

U-1U-1(b)本册分成三个分卷，强制性附录和非强制性附录。
A分卷由UG篇组成，包括适用于所有压力容器通用的总要求。
B分卷包括制造压力容器所采用的各种不同方法所适用的特定要求。
它包括UW、UF及UB篇，分别涉及焊接、锻造及钎焊等方法。
C分卷包括压力容器建造所采用的不同种类材料适用的特定要求。
它包括UCS、UNF、UHA、UCI、UCL、UCD、UHT、ULW及ULT篇，分别涉及碳钢与低合金钢、非铁金属材料、高合金钢、铸铁、覆层与衬里材料、可锻铸铁、经热处理后提高性能的铁素体钢，多层结构以及低温材料。
第II卷D篇还列出了这些材料的最大许用应力值表格。
强制性附录提出了本册内所没有涉及的特殊内容，且当按本册规定建造涉及这些内容时，这些要求是强制性的。
非强制性附录提供了资料和值得推荐的好的实践经验。
本册的规则压力适用范围：0.1MPa≤设计压力≤20MPa一、设计1.设计依据用户设计要求：根据附录KK2.设计载荷设计容器时需考虑的载荷应包括下列所引起的各种载荷：a)内压或外压设计压力；b)容器的重量或操作或实验状态下容器内部正常介质的重量（包括由液体静压头所引起的附加压力）c)附属设备的重量产生的附加静载反力，如电动机、运转设备、其他容器、管道、衬里和保温层等；d)附件：1）内件（附录D）2）容器的支座，如支耳、支环、裙座、鞍座及支座（附录G）e)由压力或温度变化引起的，或由容器上的设备引起的周期性或动荷反作用力以及机械载荷；f)必要时考虑风载、学载或地震载荷；g)冲击反力，例如由流体冲击而引起的等；h)温度梯度或不同的热膨胀；i)3.设计参数a）操作温度b）操作压力c）设计压力根据UG-21、注8及UG-134，在用户设计要求中的操作压力的基础上，确定设计压力。
设计压力应在用户提供的操作压力上给与一定的裕量，以防止操作压力可能飚升至泄压装置的设定值。
若设置单个泄放装置时，其整定压力不得超过容器的最大允许工作压力；若设置多个泄压装置时，则仅需将一个泄压装置得整定压力低于或等于容器的最大允许工作压力，其余的可以在较高的压力下开启，但一般不超过最大许用工作压力的105%。
如何根据ASME规范产品RT标记确定焊接接头系数孟大润【摘要】The joint coefficient of the ASME specified product constructed by welding is closely related to the non-destructive testing degree of the joint. The ASME-Ⅷ code ( rules for construction of pressure vessels) specifically defines the selection criterion of the joint coefficient. However, the criterion is misleading in some complex situations, resulting in mistakes in coefficient selection. Discusses how to determine the joint coefficient according to RT markings for ASME specified products during actual construction by analyzing the requirements and applications of RT markings.%用焊接方法建造的ASME规范产品，其焊接接头系数与焊接接头的无损检测程度密切相关。
在ASME规范压力容器卷中明确规定了焊接接头系数选取规则，但在一些较为复杂的情况下却很容易引起误解而选错系数。
通过详细分析ASME规范中关于RT标记的要求和应用，探讨在实际应用中如何根据产品的RT 标记来确定焊接接头系数。
【期刊名称】《化工装备技术》【年(卷),期】2014(000)006【总页数】4页(P48-51)【关键词】压力容器;ASME规范;焊接;焊接接头系数;RT标记【作者】孟大润【作者单位】江苏省特种设备安全监督检验研究院常熟分院【正文语种】中文【中图分类】TQ050.20 概述在ASME规范压力容器卷（第八卷第一分册）中，用焊接方法建造的规范产品壁厚计算公式里的焊接接头系数与焊接接头的无损检测程度密切相关 [1]。
焊接接头系数ASME Ⅷ－1对于承受内压各类元件厚度计算公式都是按照将元件上最大主应<=SE而得出。
因而ASME 力限制予材料许用应力和焊接系数的乘积以下，即SmaxⅧ－1计算式中所指的焊接接头系数是指和元件最大主应力方向相垂直焊缝的焊接接头系数。
1.焊接接头的分类焊接接头分类的基本出发点是该焊接接头所承受的应力水平以及所连接的两元件的结构类型。
该焊接接头所承受的主应力水平越高，所连接两元件的结构其受力条件越不利，则把该焊接接头归为较高级别的焊接接头类别，高低按A，B，C，D顺序递减，详见UW－3及图UW－3，与GB150相类似，不再详细介绍。
唯一的不同点是接管与筒体对接焊缝，ASME规范将它划为D类，而GB150划为A类。
如图所示:主要是由于ASME规范强调是以焊接接头在容器上的位置分类。
由于此D类对接焊缝承受最大主应力作用，要求相当高，所以ASME Ⅷ－1对它的探伤、热处理提出很高的要求。
2.焊接接头系数的选用（UG－11（a）（5）UW－12）在UW－12中对焊缝的焊接接头系数和用于元件厚度计算式中的焊接接头系数作出规定。
总的思想是：（1）除了无缝筒节和无缝封头以及对该筒节或封头上的所有A类及D类对接焊缝进行100℅探伤的有缝筒节和封头外，所有元件厚度计算式中的焊接接头系数即为该元件上和最大主应力方向相互垂直的焊缝或起决定性作用的焊缝的焊接接头系数。
除去作用有附加轴向拉伸或弯曲的内压圆筒因轴向应力可能成为最大主应力而在计算式中采用B类焊缝外，一般都是元件上A类焊缝的焊接接头系数。
用于元件厚度计算式中焊接接头系数就是有表UW－12按A类焊缝的结构类型和探伤程度决定，和与之相交焊缝的结构类型、探伤程度无关。
（2）对于无缝筒节或封头以及对该筒节或封头上所有A类或D类对接焊缝进行100℅探伤的有缝筒节和封头，用于壁厚计算式中的焊接接头系数和起决定作用焊缝的焊接接头系数可能有所不同，看它是否满足UW－11（a）（5）的要求。
