LED大屏幕拼接系统技术文件

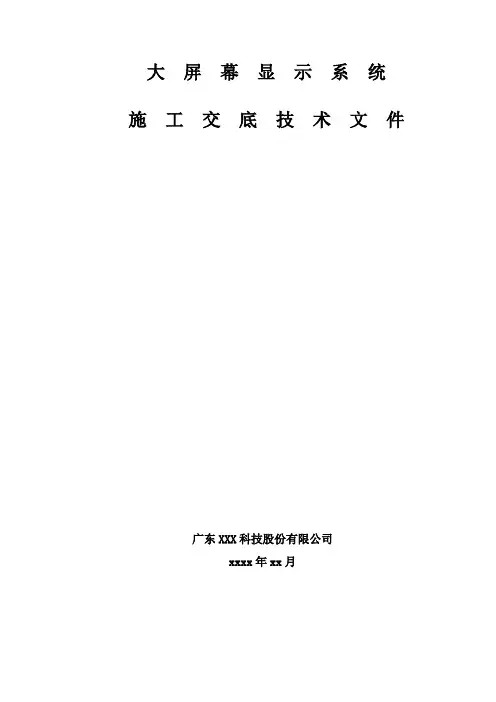

大屏幕显示系统施工交底技术文件广东XXX科技股份有限公司xxxx年xx月项目名称：规模：安装地点：项目经理：联系电话：传真：尊敬的客户：为了保证大屏幕施工能够顺利进行，为大屏幕营造良好的使用环境，使大屏幕的显示达到最佳效果和使用寿命得以保证，现对大屏幕投影系统施工和使用环境相关要点进行说明，并希望各相关单位给予配合，请认真阅读以下要点，严格按照大屏幕施工要求进行施工。

1.供电要求：1)投影墙系统要求稳定的单相220V UPS电源。

二代投影机每台投影机额定功率XX；三代投影机的额定功率XX；每台处理器额定功率为800W。

本系统要求的总功耗约W。

2)大屏幕显示系统的配电柜分配大屏幕投影墙个 /A控制开关，和分配机柜 1个 /A控制开关，所有用电开关应采用优质的电工产品。

3)维修通道内或底架下面按设备用电数量提供相应的电源插座 4 个，每个插座最多只供四台投影机的供电。

4)机柜旁边设有个电源和个网口。

5)UPS供电系统应与普通用电系统严格分开。

对使用有特殊要求的地方UPS电源应采用双机备份及不少于30分钟的后备时间，计算机插座用电线路零线对地线电压不能大于1伏。

6)普通维修插座及照明用电线路应设有漏电保护开关。

7)机房内所有的电气材料均应有消防部门认可的生产证书，所有电线电缆均应为阻燃或难阻燃电缆。

8)机房内所有配电线路的电线电缆应有金属线槽或线管保护，并作良好接地，接地电阻小于2Ω。

9)其中每个电源插座的最大电流值不应小于10A。

2.空调要求：1)主机房宜使用恒温、恒湿送风型专用空调机，其他辅助用房可使用冷暖型分体空调机（如有大楼中央空调系统，也应配置）。

所有房间配置空调机时考虑备份设计2)位于投影室内的空调（中央空调或柜式空调），其出风口位置应尽量远离投影墙3米，并且出风口的冷风绝对不能对着投影墙直吹，要朝远离投影机箱体的方向吹，以避免投影墙屏幕冷热不均匀而损坏和结露现象。

3)对空调设计的要求（较理想状态）：大屏幕显示墙前面厅堂和背面维护通道中央空调的冷气送风管道应设计成同一条管道出风和回风，所有的空调送风口应远离大屏幕显示墙3米左右，并且不能对着大屏幕显示墙直吹；大屏幕前面和后面修护通道的空调开关集中安装一个地方，在使用空调时应同时打开或同时关闭送风，防止遗忘某个开关造成严重的温差。

LED显示屏施工方案LED显示屏的拼接与调整技术1. 背景介绍随着科技的进步，LED显示屏在广告、室内外场馆等众多领域得到了广泛应用。

它们以其高亮度、高对比度、广视角等特点受到了用户的青睐。

然而，在实际安装和使用中，如何进行精确的拼接与调整，是保证LED显示屏效果的关键。

本文将详细介绍LED显示屏的拼接与调整技术。

2. 拼接技术2.1 拼接方法LED显示屏的拼接方法主要有平面拼接和曲面拼接两种。

平面拼接适用于直线拼接，可实现无缝连接，保持图像的整体性。

曲面拼接适用于弧形或曲面安装需求，可根据实际情况进行调整，确保显示效果的完美。

2.2 拼接步骤（1）准备工作：确定拼接区域和数量，安装支架，确保基础结构牢固。

（2）连接电源和信号线：确保每块LED显示屏都能正常供电和接收信号。

（3）对齐调整：使用像素点对齐工具，调整每个显示屏的位置和方向，保持水平和垂直对齐。

（4）拼接图像测试：通过发送测试图像，观察拼接效果，调整显示屏参数，保证图像整体流畅。

3. 调整技术3.1 亮度与色彩校正在拼接完成后，各个显示屏之间可能存在细微的亮度和色彩差异。

通过使用专业的调整软件和仪器，对每个显示屏进行亮度和色彩校正，使其达到统一的亮度和色彩效果。

3.2 显示效果调整在完成亮度和色彩校正后，还需根据实际使用情况进行显示效果的调整。

例如，根据不同环境的光线情况，调整显示屏的对比度和亮度，以获得最佳的视觉效果。

4. 施工方案在LED显示屏的施工中，需要遵循以下几个步骤：（1）项目评估与规划：根据工程场地的情况，评估项目的可行性，制定合理的施工方案。

（2）材料准备与采购：根据项目规模和需求，准备好合适的LED显示屏、配件和安装工具。

（3）基础施工：进行支架的安装和固定，确保基础结构牢固可靠。

（4）安装与调试：按照拼接与调整技术的要求，逐块安装并调试每块LED显示屏。

（5）测试和验收：测试每块LED显示屏的正常运行情况，并进行最终验收，确保施工质量符合要求。

大屏幕拼接显示系统技术方案目录第一章公司简介 (5)第二章系统综述 (7)2.1 系统基本功能描述 (8)2.1.1 实时视频信号显示 (9)2.1.2 RGB信号显示 (11)2.1.3网络信号的显示 (12)2.1.4 各类信号混合显示 (13)2.1.5 对显示屏的监控、参数调整 (14)2.2大屏幕拼接显示系统集成方案 (18)2.2.1系统连接 (18)2.2.2大屏幕拼接显示系统集成方案 (18)第三章系统主要设备技术描述 (16)3.1 LB-PDN46液晶显示器 (16)3.2 HyperMax-S RGB信号分配器 (25)3.3 HyperMax™-RS RGB矩阵切换器 (25)3.4 HyperMax™-VS视频矩阵切换系统 (26)3.5 系统软件描述 (27)3.5.1 图像处理器软件 (27)3.6Hyper Actor3000系列多屏拼接器 (30)第四章系统设备清单 (34)第五章工程安装及售后服务 (35)5.1 系统安装 (35)5.2 场地环境要求 (35)5.3 系统验收测试 (36)5.4 售后服务 (36)5.5技术培训 (37)第六章公司资质文件 (38)6.1企业营业执照 (38)6.2 税务登记证 (39)6.3 组织结构代码证 (40)6.4 ISO9001:2008质量管理体系认证证书 (41)6.5 液晶屏CCC认证 (42)6.6 液晶屏CB认证 (43)6.7 DLP显示单元CCC认证 (43)6.8 处理器CCC认证 (45)6.9 DLP显示单元CB认证 (46)6.10 处理器CB认证 (47)6.11 DLP显示单元CE认证 (48)6.12 处理器CE认证 (50)6.13 计算机软件著作权 (52)6.14 软件企业认证证书 (53)第一章简介随着信息技术在世界范围内的迅猛发展，特别是数字化技术的普及应用，数字化信息采集和集中管理成为了当代信息化的最重要体现。

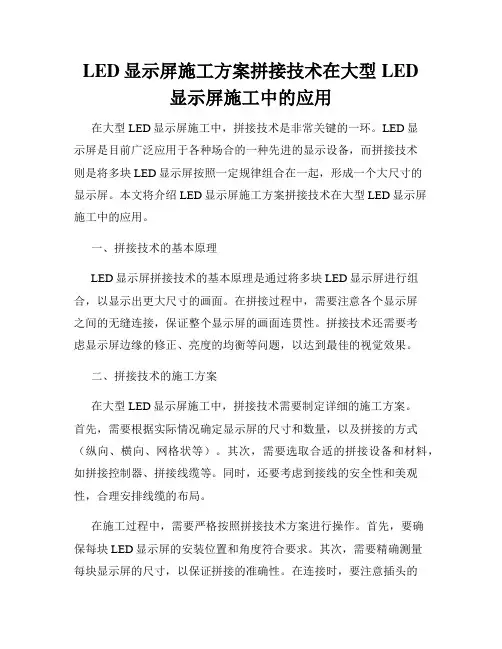

LED显示屏施工方案拼接技术在大型LED显示屏施工中的应用在大型LED显示屏施工中，拼接技术是非常关键的一环。

LED显示屏是目前广泛应用于各种场合的一种先进的显示设备，而拼接技术则是将多块LED显示屏按照一定规律组合在一起，形成一个大尺寸的显示屏。

本文将介绍LED显示屏施工方案拼接技术在大型LED显示屏施工中的应用。

一、拼接技术的基本原理LED显示屏拼接技术的基本原理是通过将多块LED显示屏进行组合，以显示出更大尺寸的画面。

在拼接过程中，需要注意各个显示屏之间的无缝连接，保证整个显示屏的画面连贯性。

拼接技术还需要考虑显示屏边缘的修正、亮度的均衡等问题，以达到最佳的视觉效果。

二、拼接技术的施工方案在大型LED显示屏施工中，拼接技术需要制定详细的施工方案。

首先，需要根据实际情况确定显示屏的尺寸和数量，以及拼接的方式（纵向、横向、网格状等）。

其次，需要选取合适的拼接设备和材料，如拼接控制器、拼接线缆等。

同时，还要考虑到接线的安全性和美观性，合理安排线缆的布局。

在施工过程中，需要严格按照拼接技术方案进行操作。

首先，要确保每块LED显示屏的安装位置和角度符合要求。

其次，需要精确测量每块显示屏的尺寸，以保证拼接的准确性。

在连接时，要注意插头的正确安装和线缆的牢固连接。

最后，进行显示效果的调试和调整，确保整个拼接显示屏的亮度均衡、画面无缝衔接。

三、拼接技术的应用大型LED显示屏拼接技术在各种场合都有广泛的应用。

首先，它在会议室、演播厅等场所的大屏幕显示中发挥着重要的作用，确保与会人员可以清晰、全面地看到会议内容或演播节目。

其次，在商业广告中，利用拼接技术可以将多块显示屏拼接成一个大屏幕，吸引更多观众的注意力，增加广告的宣传效果。

此外，在体育场馆、室外广场等场所也广泛应用了拼接技术，以满足大尺寸画面的需求。

四、拼接技术的优势拼接技术相比传统大屏幕显示方式具有许多优势。

首先，它可以实现更大尺寸的画面，满足大型场合对显示屏尺寸的需求。

大屏幕液晶拼接行业解决方案一.液晶拼接市场概述近年来，随着国内经济的稳步发展，国内各领域、各行业都非常重视信息化建设，对信息的可视化需求也急剧扩大。

能源、交通等基础建设的大规模兴建和国家对信息化和新型工业化的大力推进的共同作用下，大屏幕拼接显示系统已经成为信息可视化不可或缺的核心基础系统。

现阶段,主流的拼接墙显示技术包括液晶拼接、DLP背投拼接和MPDP等离子拼接三种技术。

这三种技术最大的底层差异是显示技术原理截然不同，但是对于一般的客户，其最大的差异则体现在接缝控制水平的不同。

随着大屏幕拼接系统应用领域越来越广泛，各行业的应用特点的差异性越来越显著，比如安防行业对各种监控的视频和数据之处理和显示最为重要，而有些系统则强调信息显示和远程视频的综合运用。

因此面向不同行业提供针对性的解决方案已经变得愈加重要。

目前的安防监控系统应用，客户的使用模式更多是将多个硬盘录像机的信号、视频信号或是通过网络传输的编解码信号通过矩阵然后在液晶拼接墙上显示。

我们通过对行业的实际需求了解，在系统中运用开放嵌入式的无线触摸屏管理系统平台将液晶拼接系统与外围设备功能得到充分的发挥.使整个系统的功能更能满足客户的实际使用。

二.液晶拼接市场的客户需求分析1．控制方式单一目前使用者对液晶拼接大屏的管理主要是通过大屏厂家的软件来实现对图像信号的选择、大屏图像的组合以及开关的控制。

整个控制必须是依靠电脑预装拼接软件来完成，不能实现无线设备进行远程控制。

2．多设备的兼容性差系统中的RGB矩阵、视频矩阵设备与液晶拼接软件不能充分的兼容,客户选择余地较小.在各设备集成中,不能使系统功能得到充分的发挥。

3．液晶拼接显示设备拥有数字显示接口，但信息呈现确是模拟的显示系统对数字信号的支持较弱，不能满足高清监控市场的要求。

4．针对突发事件不能快速的实现各类信息的全局监看与重点信息的分析现在的液晶拼接系统对行业中的各种突发事件不能做多种复杂预案的设置处理,不能通过及时全面的信息呈现,做出正确的决策。

（完整版）拼接大屏幕系统技术规范拼接大屏幕系统技术规范书二O一一年八月目录1.总则 (4)1.1对卖方要求 (4)1.2建议书及报价 (5)1.3确认表 (5)1.4时间与方式 (5)1.5卖方职责 (5)1.6买方的职责 (6)1.7权力 (7)2.功能规范要求 (8)2.1功能概述 (8)2.2建设规模要求 (8)2.3功能要求 (8)2.4大屏幕显示系统主要设备技术要求 (10)2.4.1 等离子显示单元技术要求 (10)2.4.3 多屏图像控制处理器技术要求 (12)2.4.4 大屏控制软件功能要求 (14)2.4.5 RGB矩阵切换器技术要求 (15)2.4.6 AV矩阵切换器技术要求 (15)2.4.7 控制主机技术要求 (16)2.4.8 长线驱动器 (16)2.5设备安装环境 (17)2.5.1 设备安装地点 (17)2.5.2 机房的温度和湿度 (17)2.5.3机房供电电源及工艺环境 (17)2.5.4 卖方应在投标文件中提供设备安装的详细要求。

(17)3.设计联络会 (17)4系统集成、安装、调试 (18)5系统验收 (18)5.1概述 (18)5.2工厂验收 (19)5.3设备开箱验收 (19)5.4现场验收（SAT） (19)5.5可用率验收 (19)5.5最终验收 (20)5.6验收标准 (20)5.7其它说明 (21)6.文档 (21)6.1文档要求 (21)6.2文档内容要求 (21)6.2.1随机手册 (22)6.2.2工程资料 (22)6.2.3 系统资料 (22)6.2.4 文档的数量 (23)6.2.5 图纸的认可及交付 (23)6.2.6 其他资料 (24)6.2.7 资料的交付时间及数量 (24)7.包装、运输、安装和现场服务 (25) 7.1包装和运输 (25)7.2安装和现场服务 (25)8.备品备件、维修工具 (26)9.保修与售后服务要求 (27)9.1质量保证 (27)9.2质保期 (27)9.3保修期内的服务要求 (28)9.4保修期后的服务要求 (29)9.5支持服务 (29)10.培训要求 (29)11.工程计划建议 (30)附件A 供货清单 (31)1.总则本文件作为**公司等离子拼接大屏幕显示系统（以下简称大屏幕）建设的技术规范书，作为投标方（卖方）提供技术建议书依据。

拼接大屏幕系统技术规范书二O一一年八月目录1.总则 (4)1.1对卖方要求 (4)1.2建议书及报价 (5)1.3确认表 (5)1.4时间与方式 (5)1.5卖方职责 (5)1.6买方的职责 (6)1.7权力 (7)2.功能规范要求 (8)2.1功能概述 (8)2.2建设规模要求 (8)2.3功能要求 (8)2.4大屏幕显示系统主要设备技术要求 (10)2.4.1 等离子显示单元技术要求 (10)2.4.3 多屏图像控制处理器技术要求 (12)2.4.4 大屏控制软件功能要求 (14)2.4.5 RGB矩阵切换器技术要求 (15)2.4.6 AV矩阵切换器技术要求 (15)2.4.7 控制主机技术要求 (16)2.4.8 长线驱动器 (16)2.5设备安装环境 (17)2.5.1 设备安装地点 (17)2.5.2 机房的温度和湿度 (17)2.5.3机房供电电源及工艺环境 (17)2.5.4 卖方应在投标文件中提供设备安装的详细要求。

(17)3.设计联络会 (17)4系统集成、安装、调试 (18)5系统验收 (18)5.1概述 (18)5.2工厂验收 (19)5.3设备开箱验收 (19)5.4现场验收（SAT） (19)5.5可用率验收 (19)5.5最终验收 (20)5.6验收标准 (20)5.7其它说明 (21)6.文档 (21)6.1文档要求 (21)6.2文档内容要求 (21)6.2.1随机手册 (22)6.2.2工程资料 (22)6.2.3 系统资料 (22)6.2.4 文档的数量 (23)6.2.5 图纸的认可及交付 (23)6.2.6 其他资料 (24)6.2.7 资料的交付时间及数量 (24)7.包装、运输、安装和现场服务 (25)7.1包装和运输 (25)7.2安装和现场服务 (25)8.备品备件、维修工具 (26)9.保修与售后服务要求 (27)9.1质量保证 (27)9.2质保期 (27)9.3保修期内的服务要求 (28)9.4保修期后的服务要求 (29)9.5支持服务 (29)10.培训要求 (29)11.工程计划建议 (30)附件A 供货清单 (31)1.总则本文件作为**公司等离子拼接大屏幕显示系统（以下简称大屏幕）建设的技术规范书，作为投标方（卖方）提供技术建议书依据。

LED拼接屏施工方案1. 引言LED拼接屏广泛应用于室内外大型展示屏幕、舞台演出、广告牌等场合。

其优点包括高亮度、高清晰度、可定制化等。

为了实现一个成功的LED拼接屏项目，施工方案是必不可少的一步。

本文档将为您提供一个基本的LED拼接屏施工方案，包括材料准备、安装步骤等。

2. 材料准备在施工开始之前，需要准备以下材料：•LED拼接屏模组•控制系统和接口设备•矩阵布线系统•安装支架和固定螺丝•电源线和数据线请确保所有材料的质量和数量符合项目要求，并准备好额外备用材料以应对意外情况。

3. 施工步骤3.1 准备工作在开始施工之前，必须进行一些准备工作：1.清理施工区域，确保没有尘土和杂物干扰安装过程。

2.标记好墙壁上的安装位置，确保拼接屏安装的位置准确无误。

3.确保所需的电源和网络接口已准备就绪。

3.2 安装LED拼接屏模组LED拼接屏模组是LED显示屏的基本单元，每个模组通常是一个正方形或长方形的面板。

按照以下步骤安装：1.将第一个模组与安装墙壁对齐，并使用固定螺丝将其固定在墙壁上。

2.使用导线将第一个模组与控制系统和电源系统连接。

确保连接正确，以避免后续问题。

3.安装下一个模组，将其与第一个模组对齐并使用固定螺丝进行固定。

4.重复以上步骤，通过连接线连接每个模组，直到所有模组安装完成。

3.3 连接控制系统将控制系统和LED拼接屏模组连接在一起，以确保系统正常工作。

按照以下步骤进行连接：1.将控制系统放置在适当的位置，确保其与LED拼接屏模组之间的距离合适。

2.使用数据线将控制系统与第一个模组连接起来。

确保连接稳定可靠。

3.检查连接并确保控制系统正常工作。

3.4 安装矩阵布线系统矩阵布线系统用于管理数据和电源线的传输，确保整个拼接屏系统的稳定和可靠。

按照以下步骤进行安装：1.将矩阵布线系统固定在墙壁上，确保其与LED拼接屏模组安装位置对齐。

2.安装导线管和线槽，将数据线和电源线从控制系统到LED拼接屏模组进行整齐布线。

微间距LED大屏幕拼接显示系统设计方案本方案书提供的微间距LED大屏幕显示系统是根据用户需求专为某政府应急指挥中心而设计，采用Voury卓华微间距LED大屏幕拼接显示系统。

针对本项目场地情况和技术要求，我们提供的设计方案为采用ZHVW-120微间距LED显示屏7.68米（长）×2.16米（高）共16.5888平方米拼接规模。

系统组成根据本项目工程需求，本设计方案提供的LED大屏幕拼接显示系统包括拼接单元组合墙体、网络分布式处理器、大屏控制管理软件、专用线缆等，由以下部分组成：本项目微间距LED拼接显示墙由ZHVW-120显示单元组成，采用7.68米（长）×2.16米（高）共16.5888平方米拼接规模；ZHVW-120单元屏尺寸：480mm(宽)×270mm(高)；n组合尺寸：7680mm×2160mm；整屏分辨率：6144×1728n屏体安装厚度：暂定700mm，实际厚度根据现场情况定制调整。

n离地高度：暂定为800mm，实际高度根据用户现场确定。

n底座有防倾倒装置，如果现场装修不具备条件，可拆除底座前后支架，最上层单元须和后墙固定。

显示墙安装尺寸图显示墙安装效果图房间布局图观看视角图与常用的近距离观看的电子产品不同，如手机屏幕，笔记本电脑屏幕等，LED 显示屏适合远距离观看，对于同一款LED 屏幕产品，视距会决定观看者收看到的显示效果清晰与否。

人眼的理论分辨能力是20 角秒，可是由于感光细胞的分布以及本身的缺陷，实际上对可见光的分辨能力是1 角分，宽度超过1 角分的物体就和背景融在一起了。

针对本项目，我们推荐可视距离范围为：1.1m~5.1m。

系统结构示意图系统显示功能视频信号显示接入网络分布式处理器的所有监控视频信号（兼容支持PAL /NTSC /SECAM制式）均可同时实时显示于大屏幕上。

可以实现拼接显示、任意大小显示、任意缩放、漫游、全屏等显示功能，并可实现视频信号的分组切换、巡检、预案显示等功能。

X X酒店L E D拼接大屏幕设计方案(总23页)-CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面，使用请直接删除XX大酒店大屏幕显示系统------设计方案公司：联系人：电话：2014年4月10日第一部分：室外LED显示系统1、概述XX大酒店位于青岛市四方区区政府东侧，紧临正阳路，处于四方区政治经济中心的核心区域。

LED室外显示屏目前已是户外广告和信息显示的重要媒体。

它比其它媒体如霓虹灯、布饰射灯、看板、指示牌等更具有动感，其变化的速度、内容、方式是其它媒体所不能比美的。

它可承担文字、图形、图像的实时发布工作，对生产,生活更具有实时性和机动实用性。

同时它还起到美化环境，烘托气氛的重要作用，XX大酒店室外LED大屏幕建成后，将会全面提升酒店的新形象。

2、设计原则2.1.系统设计既有较大的前瞻性、各项功能技术指标要求处于国内领先地位。

2.2.产品技术成熟，质量稳定，可靠性高。

2.3.产品有很好的环境适应性，实用性强。

2.4.产品的制造工艺先进，有完善的检验检测过程。

3、安装环境及现场条件安装地点室外三、四楼层间。

使用条件属全天候室外环境。

4、建设内容和规模建设内容全彩色LED显示屏壹块。

显示屏有效显示面积平方米（P10）/平方米（P16）显示屏长高比例P10：8米(宽)×米(高)；包框尺寸：米*米P16：米(宽)×米(高)；包框尺寸：米*米5、屏体基本结构基本指标屏幕外壳防护等级—符合《中华人民共和国电子行业标准—SJ/T11281-2003》级.FN≥IP65平整度--符合《中华人民共和国电子行业标准—SJ/T11281-2003》C级.P≤（mm）像素中心距精度—符合《中华人民共和国电子行业标准—SJ/T11281-2003》C级. Jx≤5%水平相对错位—符合《中华人民共和国电子行业标准—SJ/T11281-2003》C级. Cs≤5%垂直相对错位—符合《中华人民共和国电子行业标准—SJ/T11281-2003》C级C≤5%6.系统主要产品介绍、显示屏体本次投标工程LED发光器件组成的可控显示板（显示单元和灰度系统构成）。

超窄边大屏幕拼接显示系统-----技术方案博大精深，睿智于芯第一章、系统概述1.1 项目概述随着液晶显示技术、嵌入式硬件拼接技术、多屏图像处理技术、信号切换技术等电视幕墙相关技术的发展，新型拼接幕墙在工程应用的终端大屏幕显示设备中得到迅速普及，特别是嵌入式液晶拼接幕墙，虽推出市场的时间不长，但受到了广泛欢迎。

液晶拼接幕墙作为金融管理监控系统、平安城市指挥中心、铁路（地铁）、港口、码头监视系统、智能交通管理监控中心、国防或军事监视系统、电力调度监控系统、大型厂矿监控系统、电视台或大型演播中心监视幕墙、大型演出场所背景幕墙、视频会议等信息汇集、处理的关键显示设备，具有将各类计算机模拟/数字信号、复合视频信号、色差信号等在大屏幕上显示，并实现信号的切换、叠加、组合等功能。

大屏幕显示系统在信息监控、信息发布及处理中的直观、灵活、可扩充性、网络技术适用性等优势受到指挥中心的肯定和重视。

本方案是针对天津大学的应用特点对大屏显示系统进行的精心设计。

通过我公司的精心设计将为天津大学建设一套技术先进、功能完善、性能稳定、安全可靠、操作方便、扩展方便的液晶大屏幕显示系统。

1.2 设计原则在“技术先进、性能稳定、功能完善、操作方便、安全可靠、扩展方便”的设计目标下，本方案依据以下原则制订：1)可靠性高，安全性高，操纵灵活，容易扩展，方便整合系统采用先进的技术和系统结构，提高系统可靠性和安全性，不会对其他子系统造成安全影响和环境影响。

减少故障带来的影响；具备模块设计，具备扩展能力；采用统一的控制管理系统，可以灵活操作。

2)图像显示效果清晰稳定图像显示效果清晰，屏幕亮度高显示均匀，色彩还原真实，图像失真小，显示稳定性高，使用寿命长，能满足7×24小时长期连续显示的要求。

3)各种显示信号的接入能力能够显示Windows、UNIX、Linux等主流操作系统的计算机图像信号，能够显示PAL/NTSC等各种视频信号，通过网络途径，可以实现网络信号显示、高分辨率应用画面和视频图像的显示。

拼接屏技术方案目录一、内容综述 (2)1. 背景介绍 (3)2. 项目意义和价值 (4)3. 技术方案编制目的和范围 (5)二、拼接屏系统概述 (5)1. 拼接屏系统定义 (7)2. 拼接屏系统应用场景分析 (9)3. 拼接屏系统主要组成部分 (10)三、拼接屏技术方案介绍 (11)1. 技术方案总体框架设计 (13)2. 技术方案关键技术与特点分析 (14)3. 技术方案创新点及优势总结 (16)四、方案设计思路与实施步骤 (17)1. 设计思路概述 (18)2. 方案设计原则和目标设定 (19)3. 实施步骤及进度安排 (20)五、硬件设计与选型 (21)1. 硬件设备选型依据和标准制定 (22)2. 关键硬件设备技术参数及性能要求 (24)3. 硬件设备布局与连接设计 (24)六、软件设计开发 (26)1. 软件系统架构设计 (28)2. 软件功能模块划分与实现 (29)3. 界面设计与用户体验优化 (30)七、系统集成与测试调试 (31)1. 系统集成方案制定与实施 (33)2. 系统测试调试流程与方法研究 (34)3. 问题排查与解决方案总结分享等 (35)一、内容综述拼接屏技术方案是一种基于现代显示技术的创新解决方案，旨在满足客户对于大屏幕显示和多媒体展示的需求。

本方案通过拼接多个显示屏，实现单一大屏幕的视觉效果，同时确保画面质量、稳定性和可靠性的高度统一。

本方案适用于各种应用场景，如会议展览、广告展示、监控指挥、公共信息发布等。

随着科技的快速发展，人们对于显示技术的要求越来越高。

传统的单一大屏幕显示方式已经无法满足人们对于高质量、多角度、全方位展示的需求。

拼接屏技术方案应运而生，它通过先进的图像处理技术和高清传输技术，将多个显示屏无缝拼接在一起，形成一个庞大的显示系统。

这种方案不仅可以提高显示效果，还可以增加显示内容的多样性和丰富性，提升用户的视觉体验。

本拼接屏技术方案的主要特点是高度集成、灵活性强、稳定性高、易于维护等。

led拼接屏技术方案近年来，随着科技的不断进步，LED拼接屏技术得到迅速发展，成为多个领域中无法替代的重要工具。

无论是在商业领域中的户外广告牌，还是在娱乐领域中的演唱会舞台，LED拼接屏都发挥着关键作用。

本文将对LED拼接屏技术方案进行探讨。

一、LED拼接屏的定义和作用LED拼接屏是一种由许多LED模块组成的显示设备，可以根据不同的需求进行任意尺寸的拼接，实现大屏幕高清显示。

不仅可以用于室内，也可以用于室外，具备良好的耐用性和适应各种环境的能力。

LED拼接屏在多个领域中发挥着重要作用。

首先，在商业广告领域，它可以用于户外广告牌，将广告内容直观地展示给观众，并且随着技术的进步，可以实现高亮度和高清晰度的显示效果，吸引更多的眼球。

其次，对于大型演唱会和体育赛事，LED拼接屏可以提供更好的舞台效果。

通过拼接多个LED模块，实现大幅面的高清显示，让观众更好地观赏演唱会或者比赛的细节，提升视觉体验。

另外，LED拼接屏也可以应用于安防领域。

在监控中心，安装LED 拼接屏可以将多个监控画面拼接在一起，方便监控员全面观察各个区域的画面，提高监控效率和准确性。

二、LED拼接屏技术方案的选择1. LED模块选择在选择LED拼接屏技术方案时，首先要考虑的是LED模块的性能。

高亮度、高对比度、高刷新率以及长寿命是选择LED模块的重要指标。

此外，还要考虑是否支持遥控器调节亮度和色彩饱和度，以及是否能够实现灰度级的精确调整。

2. 拼接方式选择LED拼接屏可以采用两种拼接方式：插拼和焊拼。

插拼方式需要连接器对LED模块进行连接，简单易操作且易适应不同场景。

而焊拼方式则需要将多个LED模块通过焊接进行连接，需要专业技术人员来完成。

在选择拼接方式时，可以根据具体使用情况来决定。

如果需要频繁更换拼接屏的位置或尺寸，插拼方式更为方便。

而对于长期固定的拼接屏，焊拼方式则更加稳固可靠。

3. 控制系统选择控制系统是LED拼接屏的核心部件，负责将图像数据转化为LED模块显示的信号。

液晶拼接显示系统安装调试手册目录安全说明 (3)拼接大屏幕基本构成 (4)拼接大屏安装手册 (5)一、安装人员到达现场确认拼接大屏数量 (5)二、安装环境确认 (5)三、拼接大屏机柜机柜(机架)安装 (5)四、液晶拼接屏单元的装配说明 (6)五、布线（信号线、控制线、电源线的连接） (8)六、通电测试 (8)七、控制软件调试 (8)八、高级设置 (9)九、完成安装 (10)安全说明1. 电源请使用带保护地的单相三线制交流220V电源，并确保整个工程系统使用同一保护地。
