(完整版)拼接大屏幕系统技术规范
- 格式:doc
- 大小:280.51 KB
- 文档页数:31
大屏幕拼接显示系统技术方案目录第一章公司简介 (5)第二章系统综述 (7)2.1 系统基本功能描述 (8)2.1.1 实时视频信号显示 (9)2.1.2 RGB信号显示 (11)2.1.3网络信号的显示 (12)2.1.4 各类信号混合显示 (13)2.1.5 对显示屏的监控、参数调整 (14)2.2大屏幕拼接显示系统集成方案 (18)2.2.1系统连接 (18)2.2.2大屏幕拼接显示系统集成方案 (18)第三章系统主要设备技术描述 (16)3.1 LB-PDN46液晶显示器 (16)3.2 HyperMax-S RGB信号分配器 (25)3.3 HyperMax™-RS RGB矩阵切换器 (25)3.4 HyperMax™-VS视频矩阵切换系统 (26)3.5 系统软件描述 (27)3.5.1 图像处理器软件 (27)3.6Hyper Actor3000系列多屏拼接器 (30)第四章系统设备清单 (34)第五章工程安装及售后服务 (35)5.1 系统安装 (35)5.2 场地环境要求 (35)5.3 系统验收测试 (36)5.4 售后服务 (36)5.5技术培训 (37)第六章公司资质文件 (38)6.1企业营业执照 (38)6.2 税务登记证 (39)6.3 组织结构代码证 (40)6.4 ISO9001:2008质量管理体系认证证书 (41)6.5 液晶屏CCC认证 (42)6.6 液晶屏CB认证 (43)6.7 DLP显示单元CCC认证 (43)6.8 处理器CCC认证 (45)6.9 DLP显示单元CB认证 (46)6.10 处理器CB认证 (47)6.11 DLP显示单元CE认证 (48)6.12 处理器CE认证 (50)6.13 计算机软件著作权 (52)6.14 软件企业认证证书 (53)第一章简介随着信息技术在世界范围内的迅猛发展,特别是数字化技术的普及应用,数字化信息采集和集中管理成为了当代信息化的最重要体现。

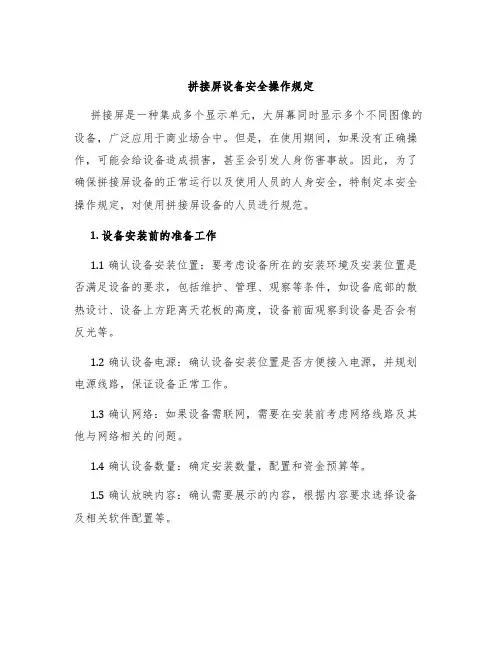

拼接屏设备安全操作规定
拼接屏是一种集成多个显示单元,大屏幕同时显示多个不同图像的设备,广泛应用于商业场合中。
但是,在使用期间,如果没有正确操作,可能会给设备造成损害,甚至会引发人身伤害事故。
因此,为了确保拼接屏设备的正常运行以及使用人员的人身安全,特制定本安全操作规定,对使用拼接屏设备的人员进行规范。
1. 设备安装前的准备工作
1.1 确认设备安装位置:要考虑设备所在的安装环境及安装位置是否满足设备的要求,包括维护、管理、观察等条件,如设备底部的散热设计、设备上方距离天花板的高度,设备前面观察到设备是否会有反光等。
1.2 确认设备电源:确认设备安装位置是否方便接入电源,并规划电源线路,保证设备正常工作。
1.3 确认网络:如果设备需联网,需要在安装前考虑网络线路及其他与网络相关的问题。
1.4 确认设备数量:确定安装数量,配置和资金预算等。
1.5 确认放映内容:确认需要展示的内容,根据内容要求选择设备及相关软件配置等。
XXX项目超窄边LCD拼接显示墙系统技术规范一,显示系统概述XXX项目控制室内设计采用一套(3×4)55寸液晶拼接大屏幕显示系统组成,由于现今显示技术越来越趋向于高清化,要求单块液晶单元的分辨率不低于1920x1080,并要求采用无污染的、环保的LED背光源技术。
整套显示系统设计用于显示监控视频信号和本地工作站计算机信号,要求同时显示4路视频信号和4路计算机信号,并且满足任意信号均可自由缩放、拖动和叠加显示,且无延迟现象。
系统设计时应充分考虑先进性、高可靠性和扩展性等要求。
所选液晶显示单元系为原装进口产品。
品牌要求为德国艾维视,比利时巴可,美国科视。
)先进性:大屏幕显示系统应采用目前业内最先进的液晶拼接显示技术,最高端的LED背光源技术,并且满足单屏分辨率为全高清1080p。
)高可靠性:本显示系统采用工业级液晶显示单元,应满足7X24小时,365天连续运行的需要。
) 扩展性:所选用显示单元产品和拼接控制器产品均需要充分考虑其扩展性。
拼接控制器须具备扩展槽,并可支持目前主流接口。
考虑项目今后扩展需求。
二,大屏幕显示系统供货范围本液晶拼接显示系统由液晶显示单元、液晶挂壁式支架、显示墙拼接控制器、控制软件及专用电缆等安装附件组成。
序号设备名称单位数量备注单屏55寸、分辨率为1920x1080;LED 1 55寸液晶显示单元台8背光源2 挂壁式支架台8 须有通风和防尘设计3显示墙拼接控制器台 1 可显示2路视频信号和2路计算机信号4 控制软件套 1 可兼容主流的操作系统5 线缆等安装附件批 1三,液晶显示单元技术要求1.*物理分辨率不低于1920x10802.*液晶显示单元采用LED背光源技术, 光源寿命不小于5万小时.3.单屏对角线尺寸:55”4.显示宽高比为16:95.对比度:3000:16.单台显示单元尺寸(长x宽x厚):1.216 x 687 x 106.5 mm;7.功率:不大于240W8.屏幕采用先进的拼接工艺,拼缝小于5.5mm。
大屏幕显示系统技术规范一、系统整体功能1.整个大屏幕系统的主要部件投影单元、多屏处理器和控制软件均是采用同一厂家的产品,并可提供相关的证明文件。
2.*用于本方案的DLP大屏幕显示系统通过ISO9001质量体系认证,所包括的产品具有中国CCC质量认证证书;3.本DLP大屏幕提供商是美国TI公司的合作伙伴,是美国德州仪器公司TI的合法授权合作机构,并采用TI公司DMD DDP3020F驱动芯片,并提供相关证明材料;4.*本方案提供的大屏幕显示系统硬件结构通过防7级烈度震动的测试,并可提供权威机构的检测报告;5.*本方案提供的大屏幕系统品牌近3年来在国内成功建设过规模不小于40个显示单元的项目数量不少于10个;6.大屏幕显示系统整体平均无故障工作时间不小于20000 小时;7.大屏幕显示系统全屏刷新速度:各种信号从处理器显卡到全屏刷新完毕2秒完成;8.大屏幕显示系统采用标准化、模块化设计,从而提高系统可靠性、可用性、扩展灵活,维护简单;9.大屏幕显示系统采用环保设计,系统工作总噪音不超过40dB(A)。
二、DLP显示单元1.显示单元采用标准化、模块化的背投影箱体,单个投影箱体屏幕对角线尺寸为60英寸,长宽比例为4:3(与投影机输出分辨率比例一致),单屏尺寸:1220mm(宽)×915mm(高)。
2.显示单元的噪声≤40dB,可提供权威部门的检测报告;3.显示单元采用全方位精密的关学调整结构,可确保各屏之间几何光学对齐,无线条错位、线条或像素丢失等现象;4.投影机采用以最新DLP(单片12°LVDS DMD 芯片)为核心技术的投影机;5.*投影机输出亮度不低于900ANSI流明;6.投影机输出物理分辨率1024×768;7.*投影机输出对比度不小于1700:1;8.*投影灯泡采用Philips生产的UHP冷光源灯泡;灯泡功率在100W-120W范围内10级可调(每级2W);灯泡适合长时间连续工作,平均寿命不少于6000小时;9.单屏亮度均匀性和色彩均匀性均大于95%,画面稳定无闪烁;10.投影机芯具备完备的防尘和散热措施,机芯部分不存在任何电路裸露现象;(CH系列项目则删除此部分描述)11.*投影机采用专用数字基色调整电路,可实现对红、绿、蓝以及白色分别进行精确的调节,同时采用色域补偿技术,以确保大屏幕拼接后各单元基色一致,从而保证各单元无明显色差,整屏颜色一致性以及亮度一致性达到95%以上;12.*显示单元具有内置信号处理器,可在无多屏处理器的情况下实现对多路视频RGB信号直接显示处理;13.*通过直通方式显示时,单屏内可支持多个视频、RGB信号同时以开窗口方式显示,各显示窗口可以在全屏范围内任意移动、无级缩放、互相叠加或画中画显示;14.内置信号处理器配置提供各种信号的输入输出接口:RGB信号输入:格式:水平23-120KHz,垂直24-120Hz,点时钟25-165MHz1路5BNC输入接口1路DVI-I输入接口1路DVI-D输入接口视频信号输入:格式:全制式(PAL/NTSC/SECAM)3路BNC输入接口(此部分描述为无选件板情况下的说明,若需配置选件板,则相应的增加各端口数量;CH系列则另外考虑)15.单个投影箱体提供1路RS-232C接口用以和控制计算机连接实现主控,通过2路RS-485输入输出接口进行显示单元之间的环控,实现通过单一电脑连接一个投影单元,就可控制所有的投影单元;16.*显示单元采用的树脂和玻璃多层复合屏幕,具备高对比度、高增益,形变小的特性;17.水平视角不小于160度,垂直视角不小于80度;18.屏幕增益达到3.7;19.屏幕形变系数只有0.7‰,物理拼缝小于0.5mm,并以完全包含屏幕热胀冷缩的伸展空间,长时间使用仍可保持横平竖直,不会出现边角翘起、凹凸不平的现象,整墙表面平整精度误差不大于0.5mm;20.*显示单元采用专用技术固定屏幕,保证屏幕表面不存在有压边条、螺钉,钩针片、缝线等任何妨碍视觉和清洁的固定装置存在;21.*屏幕具备硬质无机材料的屏幕表层,具备防反光、防摩擦等优点,决不存在镜面反射现象,并可以方便通过日常清洁办法,如湿布擦洗、清洁;三、多屏处理器系统1.多屏处理器基于Windows XP操作平台,支持与MS WindowsNT/XP和UNIX操作系统的计算机网络通讯,支持TCP/IP、X-Window等协议,完全兼容X11R5、X11R6协议;2.多屏处理器具有高可靠性,每台主从处理器的CPU不低于 Intel P4 2.8G, 512M内存(可扩展到2G),80G双硬盘(采用抽屉式硬盘盒方便切换),2+1真冗余热备份电源;3.*多屏处理器系统采用分布式并行处理系统架构,采用1主多从配置,分布式架构采用多处理器并行处理显示,处理器之间的数据通讯带宽不小于1G,避免采用PCI扩展机箱的方法导致的带宽有限以及各机箱不能独立工作的现象;4.*主从处理器系统架构中,整屏可作为统一界面显示,各从处理器也可独立接受信号输入、独立显示、独立控制,其中一台从处理器出现故障,不影响其他从处理器的正常工作,具备更高的可靠性;5.多屏处理器采用DVI-I接口输出,输出信号支持8位、16位、32位颜色,支持最高达1600×1200分辨率;6.多屏处理器为整个系统提供分辨率达到****×****的高分辨率统一显示平台,能够显示分辨率达到****×****的高分辨率图像。

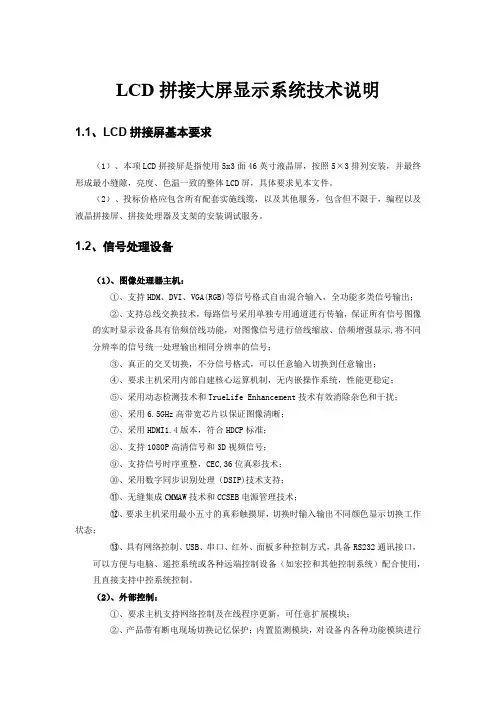

LCD拼接大屏显示系统技术说明1.1、LCD拼接屏基本要求(1)、本项LCD拼接屏是指使用5x3面46英寸液晶屏,按照5×3排列安装,并最终形成最小缝隙,亮度、色温一致的整体LCD屏,具体要求见本文件。
(2)、投标价格应包含所有配套实施线缆,以及其他服务,包含但不限于,编程以及液晶拼接屏、拼接处理器及支架的安装调试服务。
1.2、信号处理设备(1)、图像处理器主机:①、支持HDM、DVI、VGA(RGB)等信号格式自由混合输入,全功能多类信号输出;②、支持总线交换技术,每路信号采用单独专用通道进行传输,保证所有信号图像的实时显示设备具有倍频倍线功能,对图像信号进行倍线缩放、倍频增强显示,将不同分辨率的信号统一处理输出相同分辨率的信号;③、真正的交叉切换,不分信号格式,可以任意输入切换到任意输出;④、要求主机采用内部自建核心运算机制,无内嵌操作系统,性能更稳定;⑤、采用动态检测技术和TrueLife Enhancement技术有效消除杂色和干扰;⑥、采用6.5GHz高带宽芯片以保证图像清晰;⑦、采用HDMI1.4版本,符合HDCP标准;⑧、支持1080P高清信号和3D视频信号;⑨、支持信号时序重整,CEC,36位真彩技术;⑩、采用数字同步识别处理(DSIP)技术支持;⑪、无缝集成CMMAW技术和CCSEB电源管理技术;⑫、要求主机采用最小五寸的真彩触摸屏,切换时输入输出不同颜色显示切换工作状态;⑬、具有网络控制、USB、串口、红外、面板多种控制方式,具备RS232通讯接口,可以方便与电脑、遥控系统或各种远端控制设备(如宏控和其他控制系统)配合使用,且直接支持中控系统控制。
(2)、外部控制:①、要求主机支持网络控制及在线程序更新,可任意扩展模块;②、产品带有断电现场切换记忆保护;内置监测模块,对设备内各种功能模块进行检测。
还可监测工作状态、工作温度,具有异常状态实时报警功能;③、全球通用宽电压设计,可适应交流100~240V,50/60Hz电源。

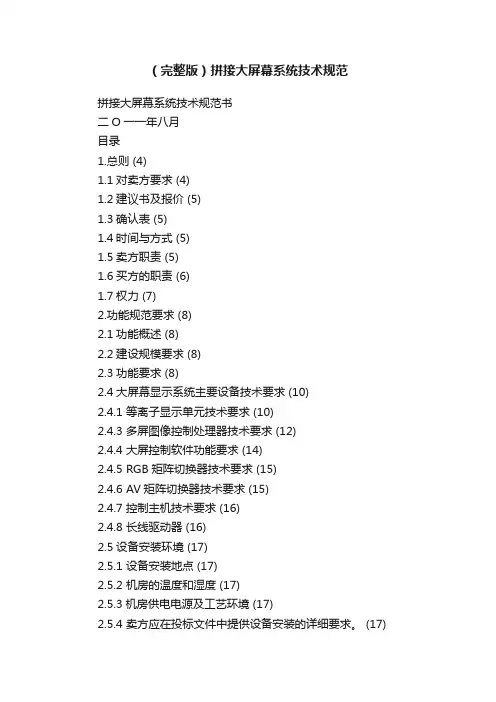

(完整版)拼接大屏幕系统技术规范拼接大屏幕系统技术规范书二O一一年八月目录1.总则 (4)1.1对卖方要求 (4)1.2建议书及报价 (5)1.3确认表 (5)1.4时间与方式 (5)1.5卖方职责 (5)1.6买方的职责 (6)1.7权力 (7)2.功能规范要求 (8)2.1功能概述 (8)2.2建设规模要求 (8)2.3功能要求 (8)2.4大屏幕显示系统主要设备技术要求 (10)2.4.1 等离子显示单元技术要求 (10)2.4.3 多屏图像控制处理器技术要求 (12)2.4.4 大屏控制软件功能要求 (14)2.4.5 RGB矩阵切换器技术要求 (15)2.4.6 AV矩阵切换器技术要求 (15)2.4.7 控制主机技术要求 (16)2.4.8 长线驱动器 (16)2.5设备安装环境 (17)2.5.1 设备安装地点 (17)2.5.2 机房的温度和湿度 (17)2.5.3机房供电电源及工艺环境 (17)2.5.4 卖方应在投标文件中提供设备安装的详细要求。
(17)3.设计联络会 (17)4系统集成、安装、调试 (18)5系统验收 (18)5.1概述 (18)5.2工厂验收 (19)5.3设备开箱验收 (19)5.4现场验收(SAT) (19)5.5可用率验收 (19)5.5最终验收 (20)5.6验收标准 (20)5.7其它说明 (21)6.文档 (21)6.1文档要求 (21)6.2文档内容要求 (21)6.2.1随机手册 (22)6.2.2工程资料 (22)6.2.3 系统资料 (22)6.2.4 文档的数量 (23)6.2.5 图纸的认可及交付 (23)6.2.6 其他资料 (24)6.2.7 资料的交付时间及数量 (24)7.包装、运输、安装和现场服务 (25) 7.1包装和运输 (25)7.2安装和现场服务 (25)8.备品备件、维修工具 (26)9.保修与售后服务要求 (27)9.1质量保证 (27)9.2质保期 (27)9.3保修期内的服务要求 (28)9.4保修期后的服务要求 (29)9.5支持服务 (29)10.培训要求 (29)11.工程计划建议 (30)附件A 供货清单 (31)1.总则本文件作为**公司等离子拼接大屏幕显示系统(以下简称大屏幕)建设的技术规范书,作为投标方(卖方)提供技术建议书依据。
三星超窄边液晶2行X2列大屏幕拼接显示系统-----技术方案超越极至,视界无限目录第一章LFD液晶系统概述 (4)1.设计目标 (4)2.设计原则 (5)3.设计标准及规范 (6)4.SAMSUNG LFD大屏幕系统技术优势 (6)4.1 DID面板 (7)4.2 DNleTM数码自然影像技术 (7)4.3超高对比度 (8)4.4高亮度 (9)4.5 8ms极速响应时间 (9)4.6超宽视角 (9)4.7两种多屏显示格式 (9)4.8 MDC多媒体演示控制 (10)4.9 MDC软件的使用 (11)4.10视频墙矩阵显示功能 (12)第二章LFD拼接系统组成 (13)1.用户需求分析 (13)2. 系统配置分析 (14)第三章系统主要设备技术指标 (15)1. SAMSUNG LFD拼接单元的特点 (15)2. WSP-2000-8图形控制处理器 (19)第四章LFD大屏幕应用系统设计 (24)1.系统功能描述 (24)2.系统设计 (25)3.显示模式 (25)3.1.全屏显示,高分辨率应用 (25)3.2.功能分区显示模式 (26)3.5.系统功能特点 (27)第五章系统安装要求 (29)1. 效果图 (29)2. 装修建议 (31)3. 对显示系统室内的要求 (31)4. 对灯光照明要求 (32)5.对空调的要求 (32)第六章售后服务保障 (33)1. 调试合格标准 (33)2. 培训及使用 (33)3. 售后服务承诺 (33)4. 升级方案及支持服务 (34)第七章系统报价清单..................................................................................... 错误!未定义书签。
第一章LFD液晶系统概述主要设备:三星46寸窄边DID显示单元4 台、三星46寸UX显示单元2 台、SP-2000-6图形控制器1台、控制计算机、底座等。

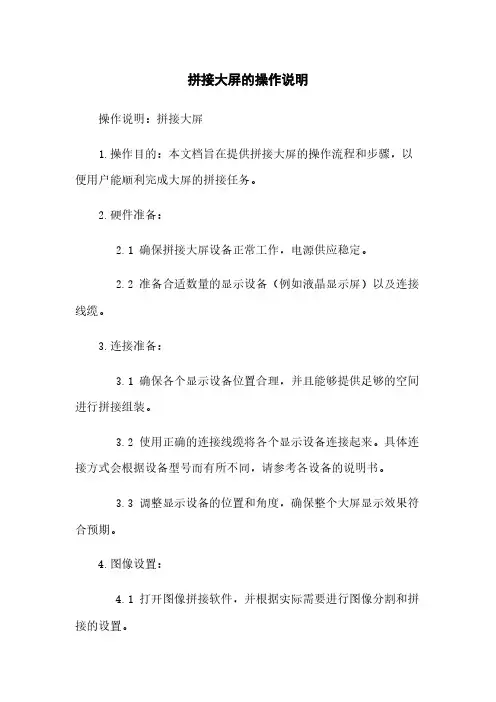

拼接大屏的操作说明操作说明:拼接大屏1.操作目的:本文档旨在提供拼接大屏的操作流程和步骤,以便用户能顺利完成大屏的拼接任务。
2.硬件准备:2.1 确保拼接大屏设备正常工作,电源供应稳定。
2.2 准备合适数量的显示设备(例如液晶显示屏)以及连接线缆。
3.连接准备:3.1 确保各个显示设备位置合理,并且能够提供足够的空间进行拼接组装。
3.2 使用正确的连接线缆将各个显示设备连接起来。
具体连接方式会根据设备型号而有所不同,请参考各设备的说明书。
3.3 调整显示设备的位置和角度,确保整个大屏显示效果符合预期。
4.图像设置:4.1 打开图像拼接软件,并根据实际需要进行图像分割和拼接的设置。
4.2 根据软件的指引,选择正确的输入源以及分辨率等参数,确保图像正确显示在各个显示设备上。
4.3 做好图像调整工作,确保不同设备间的颜色、亮度和对比度等参数一致。
5.故障排除:5.1 在拼接过程中,如遇到图像显示异常的情况,首先检查连接线缆是否松动或者损坏。
5.2 如果连接线缆正常,可以尝试重新启动设备、更新软件驱动或者调整软件参数等方式解决问题。
5.3 如遇到无法解决的故障,建议联系设备供应商或者技术支持人员进行进一步的协助和解决。
6.完成拼接:6.1 当所有连接和调整工作完成后,进行一次全面的测试,确保大屏正常工作。
6.2 如果存在问题,及时进行调整和排除故障,直至全部正常。
6.3 拼接大屏可以通过预置的图像内容进行显示测试,以确保整个大屏显示效果正常。
7.文档附件:本文档附带的附件包括:●设备连接线缆的说明书●图像拼接软件的用户手册●设备供应商的联系方式8.法律名词及注释:8.1 设备供应商:提供拼接大屏设备的厂商或供应商。
8.2 连接线缆:用于连接各个显示设备的电缆或线缆。
8.3 图像分割和拼接:将一个大图像分割成多个部分,并通过显示设备组装成一个完整的图像。

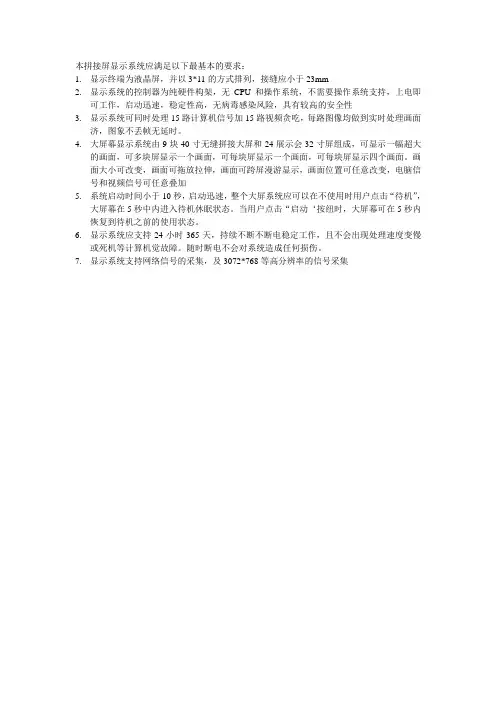

本拼接屏显示系统应满足以下最基本的要求:
1.显示终端为液晶屏,并以3*11的方式排列,接缝应小于23mm
2.显示系统的控制器为纯硬件构架,无CPU和操作系统,不需要操作系统支持,上电即
可工作,启动迅速,稳定性高,无病毒感染风险,具有较高的安全性
3.显示系统可同时处理15路计算机信号加15路视频贪吃,每路图像均做到实时处理画面
济,图象不丢帧无延时。
4.大屏幕显示系统由9块40寸无缝拼接大屏和24展示会32寸屏组成,可显示一幅超大
的画面,可多块屏显示一个画面,可每块屏显示一个画面,可每块屏显示四个画面。
画面大小可改变,画面可拖放拉伸,画面可跨屏漫游显示,画面位置可任意改变,电脑信号和视频信号可任意叠加
5.系统启动时间小于10秒,启动迅速,整个大屏系统应可以在不使用时用户点击“待机”,
大屏幕在5秒中内进入待机休眠状态。
当用户点击“启动‘按纽时,大屏幕可在5秒内恢复到待机之前的使用状态。
6.显示系统应支持24小时365天,持续不断不断电稳定工作,且不会出现处理速度变慢
或死机等计算机觉故障。
随时断电不会对系统造成任何损伤。
7.显示系统支持网络信号的采集,及3072*768等高分辨率的信号采集。
拼接大屏幕系统技术规范书二O一一年八月目录1.总则 (4)1.1对卖方要求 (4)1.2建议书及报价 (5)1.3确认表 (5)1.4时间与方式 (5)1.5卖方职责 (5)1.6买方的职责 (6)1.7权力 (7)2.功能规范要求 (8)2.1功能概述 (8)2.2建设规模要求 (8)2.3功能要求 (8)2.4大屏幕显示系统主要设备技术要求 (10)2.4.1 等离子显示单元技术要求 (10)2.4.3 多屏图像控制处理器技术要求 (12)2.4.4 大屏控制软件功能要求 (14)2.4.5 RGB矩阵切换器技术要求 (15)2.4.6 AV矩阵切换器技术要求 (15)2.4.7 控制主机技术要求 (16)2.4.8 长线驱动器 (16)2.5设备安装环境 (17)2.5.1 设备安装地点 (17)2.5.2 机房的温度和湿度 (17)2.5.3机房供电电源及工艺环境 (17)2.5.4 卖方应在投标文件中提供设备安装的详细要求。
(17)3.设计联络会 (17)4系统集成、安装、调试 (18)5系统验收 (18)5.1概述 (18)5.2工厂验收 (19)5.3设备开箱验收 (19)5.4现场验收(SAT) (19)5.5可用率验收 (19)5.5最终验收 (20)5.6验收标准 (20)5.7其它说明 (21)6.文档 (21)6.1文档要求 (21)6.2文档内容要求 (21)6.2.1随机手册 (22)6.2.2工程资料 (22)6.2.3 系统资料 (22)6.2.4 文档的数量 (23)6.2.5 图纸的认可及交付 (23)6.2.6 其他资料 (24)6.2.7 资料的交付时间及数量 (24)7.包装、运输、安装和现场服务 (25)7.1包装和运输 (25)7.2安装和现场服务 (25)8.备品备件、维修工具 (26)9.保修与售后服务要求 (27)9.1质量保证 (27)9.2质保期 (27)9.3保修期内的服务要求 (28)9.4保修期后的服务要求 (29)9.5支持服务 (29)10.培训要求 (29)11.工程计划建议 (30)附件A 供货清单 (31)1.总则本文件作为**公司等离子拼接大屏幕显示系统(以下简称大屏幕)建设的技术规范书,作为投标方(卖方)提供技术建议书依据。
大屏拼接集成系统技术要求办公区域配置一套55寸液晶拼接显示屏,4×2排列,用以显示平台运行状态及机房监控状态;显示器挂墙安装,系统应包括连接至操作工位桌面的高清音视频线缆。
1.1超窄边液晶拼接显示单元➢DID面板;直下式LED背光屏➢拼缝≦5.3mm;亮度500cd/m2;对比度3500:1➢采用业界顶尖3D图像处理芯片;具备3D降噪、3D梳妆滤波,GAMA校正功能➢物理分辨率:1920*1080;对比度:4000:1;动态对比度100000:1➢采用全新“超宽视角延展技术”(S-PVA),保证在上下左右178度视角内观看到的图像不变形,色彩无失真➢平均无故障运行时间不少于60000小时➢内置图形处理盒,最大支持256屏幕墙;可实现单屏显示、整屏显示或任意组合画面显示等功能;也可通过内置拼接器实现漫游、叠加、画中画、跨屏显示等功能,不受物理拼接的限制➢智能温控功能:通过菜单可设置报警温度,风扇会根据环境温度变化自动变换转速,并可在屏幕上显示环境温度➢智能背光采集系统:可自动调节显示器的亮度,无论白天、阴天、夜晚都可以通过调节适应周围环境亮度的变化,有效提升画面质量➢内置高速的USB接口;支持1080P高清视频和高清图片播放功能➢图像静止功能:能静止某一通道或者全屏幕上的图像,如对人员动作进行分析时所需的静止图像➢IR串联控制功能:通过IR接收头控制拼接器的拼接和分解➢具有DVI环通功能,可实现DVI信号环路输出➢丰富的输入输出接口:具备VGA、HDMI、YPbPr、AV、SDI接口端子,可接电脑和各种视频设备➢产品符合3C、CQC等认证规范1.2图像拼接处理器➢支持多台级联;支持RS-232和网络控制➢平均故障间隔时间(MTBF)不少于30000个小时➢可任意实现4画面分割、组合、漫游、开窗口、拼接显示、单屏显示等➢采用大规模FPGA 阵列式组合处理构架,全硬件设计,自建核心CPU 和操作系统➢集超宽带视频信号采集、实时高分辨率数字图像处理、二维高阶数字滤波等高端图像处理技术于一身,具有强大的处理能力➢采用多总线并行和多总线数据交换的处理机制,从根本上保证对所有输入视频进行全实时处理,图像没有延迟,无丢帧现象➢能支持256块以上的屏幕拼接显示,并支持多种视频输入模式,包括复合视频(DVD或摄像头信号)、电脑信号(VGA 和DVI 信号)等。
视频监控液晶拼接大屏项目技术要求
视频监控液晶拼接大屏项目位于二河新闸管理所范围内,本项目技术要求如下:
1、所提供的55寸超窄边液晶拼接屏为全新产品。
液晶拼接屏地清晰度、亮度、色彩饱和度要符合标准。
拼接处整齐。
(具体参数见下表)
2、系统总控软件有自由无线拼接功能,操作简单适用,全中文操作界面,带矩阵联动功能,可定制显示界面,支持多种矩阵,带报警联动。
支持二次开发。
3、机架需定制,壁挂式安装,安装水平,平稳。
4、数字高清专业线材及信号转接设备为国际知名品牌高清专业线材及信号转接设备。
5、安装、调试、培训整个系统,要求设备保修贰年。
主要技术指标及要求。
拼接大屏显示技术方案简介拼接大屏是一种常见的大屏幕显示技术,它可以通过多个小屏幕的组合来实现更大的屏幕显示效果。
在会议室、控制室、广告牌等场合得到广泛应用。
本文将介绍拼接大屏的技术方案。
技术方案拼接大屏可以采用两种主要技术方案:硬件拼接和软件拼接。
硬件拼接硬件拼接是使用特殊拼接处理器将多个小屏幕信号拼接成一个完整的屏幕显示。
硬件拼接具有以下优点:- 高稳定性:硬件拼接处理器可以保证视频信号流畅输出,不会出现卡顿、黑屏等现象。
- 高精度:硬件拼接可以实现像素级的精度。
拼接出来的大屏幕可以完全还原原来的小屏幕内容,不会出现失真、色差等现象。
- 不占用计算机资源:硬件拼接处理器独立于计算机工作,不需要使用计算机资源。
但硬件拼接也有一些缺点:- 成本较高:硬件拼接需要购买专门的拼接处理器,价格较高。
- 不支持非标准分辨率:硬件拼接处理器只支持固定的几种分辨率大小,不支持非标准分辨率。
软件拼接软件拼接是通过计算机软件将多个小屏幕拼接成一个完整的屏幕显示。
软件拼接具有以下优点:- 成本低:软件拼接只需要在计算机上安装相应的软件,价格相对较低。
- 支持非标准分辨率:软件拼接支持任意分辨率大小。
但软件拼接也有一些缺点:- 稳定性差:软件拼接需要占用计算机资源,如果计算机配置不足或软件设置不当,容易出现卡顿、黑屏等异常现象。
- 拼接精度低:软件拼接只能按照软件算法对小分辨率画面进行放大和重组,难以保证拼接结果的像素级精度。
结论综上,硬件拼接和软件拼接都具有自己的优点和缺点,需要根据具体场合和需求进行选择。
对于要求稳定、精度高的应用场景,建议选择硬件拼接技术方案;对于成本敏感、非标准分辨率的应用场景,建议选择软件拼接技术方案。
液晶拼接显示系统安装调试手册目录安全说明 (3)拼接大屏幕基本构成 (4)拼接大屏安装手册 (5)一、安装人员到达现场确认拼接大屏数量 (5)二、安装环境确认 (5)三、拼接大屏机柜机柜(机架)安装 (5)四、液晶拼接屏单元的装配说明 (6)五、布线(信号线、控制线、电源线的连接) (8)六、通电测试 (8)七、控制软件调试 (8)八、高级设置 (9)九、完成安装 (10)安全说明1. 电源请使用带保护地的单相三线制交流220V电源,并确保整个工程系统使用同一保护地。
不能使用无保护地的电源,电源线的接地脚不能破坏。
2. 断电需要进行设备移动或其他需要断电的工作时,要关断所有的电源,包括电源开关,拔掉电源插头等,以确保您和设备的安全。
3. 线缆不能在电源线、信号线、通讯线等线缆上压放物品,应避免线缆被踩踏或挤压,以防止出现漏电或短路等危险。
4. 信号线连接从设备上插、拔信号线时,设备需要断电,以免损坏设备。
带电插拔造成的损坏不在保修范围。
5. 散热孔设备外表面可能有散热用的开孔,不要堵塞这些开孔,以免热量积聚,损坏设备或造成火灾等危险。
6. 设备安置应合理安置设备,如装入标准机架、机箱、机柜,或放置在稳固平整的工作台面上,防止设备跌落。
7. 环境设备工作的环境要注意防尘、防潮,尤其要防止液体浸泡和溅入设备内部。
8. 维修所有的维修工作应由专业维修人员完成,未经培训不要尝试自己维修设备。
为防止电击危险,不要擅自打开机壳。
9. 安全注意事项9.1 设备内部有高压电,非专业维修人员不得打开机箱,以免发生危险;9.2 严禁水滴或水溅,严禁在设备上放置任何装有液体的容器物品;9.3 为预防火灾,禁止设备靠近火源;9.4安装好后,请勿将机器的散热孔堵塞,便于良好散热;9.5 设备如发出怪异噪音、冒烟或怪味,应立即拔掉电源插头,由专业维修人员处理;9.6 在有雷电或长期不用的情况下,请拔掉电源插头;9.7 不要从本设备通风孔塞入任何物体,以免造成设备损坏或触电;9.8 不宜将本设备放置于近水或其它潮湿的地方使用;9.9 不宜将本设备放置于散热片附近或其它高温地方使用;9.10 请妥善整理放置电源线,以防破损;9.11下列情况,应拔掉本设备电源插头,由专业维修人员处理:1) 插头电源线损坏或磨损时;2) 有液体溅入本设备时;3) 本设备跌落或机箱损坏时;4) 本设备出现明显功能异常或性能变化时。
\\LED制作工艺及安装流程一、LED全彩屏组成及分类1. 组成部分控制系统显示端外框结构2. 分类按室内安装方式室内全彩箱体式同步控制系统(控制卡):诺瓦控制卡是LED显示屏核心部件,控制信号的传入,传出。
全彩屏主要用的是同步控制卡。
同步卡就是通过PC与LED同步(进入复制模式),例如诺瓦,用LED演播室软件达到PC与屏同步,可实现文件,视频的播放。
3. 生产组装流程二、 生产组装工艺1. 组装流程1.1 全彩外框结构制作铁方管结构如图一所示1.2 模组组装灯板模组上磁吸盘,按每32像素点一个磁吸盘。
如图二。
图一结构制作(铝型材,铁方管) 组装(磁吸盘,灯板,连线)制作角铝及固定孔位检 验打 包入 库 调 试 老化(48H )图二1.3 灯板拼装单元板排列方向相同,信号输入端位于正视屏体右端。
单元板水平拼接平整。
显示面板上下平整,灯板显示面高低拼缝和四周拼缝<1㎜,体内干净。
如图三所示图三1.4 连接成品扁线扁线从加固筋外面走线,无牛角、无围墙的扁线压头周边涂热胶固定,以防松动。
扁线两端压头必须有压冒固定。
1.5 安装开关电源电源开关于铝片挂件上固定于铁方管外框结构背面。
电源接线端竖直向下。
整屏电源平均分配。
如图四。
图四1.6 制作电源线,连线连接电源线以及模组之间成品5V红黑电源线。
依据电源之间、电源和不同列灯板电源接线端的距离,剪取电源线,线头剥皮,安装U 型端子,火线和+5V线配红色端子,其余黄色端子。
连接不同列灯板和开关电源之间的红黑电源线,开关电源之间的三芯电源线。
1.7 切割接收卡亚克力板切割固定接收卡亚克力板,对准定位孔,用螺丝把控制卡固定在亚克力板上。
亚克力板四角上磁吸盘固定于铁方管上。
亚克力板和控制卡之间用螺母分开。
漏电开关和控制卡安装在屏体最左端。
固定接收卡接收卡固定如图五所示。
切割亚克力板大小根据实际接收卡与分配板拼接大小切割,空位位于亚克力板四角。
图五单个接收卡带载屏分辨率按实际所配接收卡数量平均分配。
拼接大屏幕系统技术规范书二O一一年八月目录1.总则 (4)1.1对卖方要求 (4)1.2建议书及报价 (5)1.3确认表 (5)1.4时间与方式 (5)1.5卖方职责 (5)1.6买方的职责 (6)1.7权力 (7)2.功能规范要求 (8)2.1功能概述 (8)2.2建设规模要求 (8)2.3功能要求 (8)2.4大屏幕显示系统主要设备技术要求 (10)2.4.1 等离子显示单元技术要求 (10)2.4.3 多屏图像控制处理器技术要求 (12)2.4.4 大屏控制软件功能要求 (14)2.4.5 RGB矩阵切换器技术要求 (15)2.4.6 AV矩阵切换器技术要求 (15)2.4.7 控制主机技术要求 (16)2.4.8 长线驱动器 (16)2.5设备安装环境 (17)2.5.1 设备安装地点 (17)2.5.2 机房的温度和湿度 (17)2.5.3机房供电电源及工艺环境 (17)2.5.4 卖方应在投标文件中提供设备安装的详细要求。
(17)3.设计联络会 (17)4系统集成、安装、调试 (18)5系统验收 (18)5.1概述 (18)5.2工厂验收 (19)5.3设备开箱验收 (19)5.4现场验收(SAT) (19)5.5可用率验收 (19)5.5最终验收 (20)5.6验收标准 (20)5.7其它说明 (21)6.文档 (21)6.1文档要求 (21)6.2文档内容要求 (21)6.2.1随机手册 (22)6.2.2工程资料 (22)6.2.3 系统资料 (22)6.2.4 文档的数量 (23)6.2.5 图纸的认可及交付 (23)6.2.6 其他资料 (24)6.2.7 资料的交付时间及数量 (24)7.包装、运输、安装和现场服务 (25)7.1包装和运输 (25)7.2安装和现场服务 (25)8.备品备件、维修工具 (26)9.保修与售后服务要求 (27)9.1质量保证 (27)9.2质保期 (27)9.3保修期内的服务要求 (28)9.4保修期后的服务要求 (29)9.5支持服务 (29)10.培训要求 (29)11.工程计划建议 (30)附件A 供货清单 (31)1.总则本文件作为**公司等离子拼接大屏幕显示系统(以下简称大屏幕)建设的技术规范书,作为投标方(卖方)提供技术建议书依据。
本技术规范书提出了大屏幕的技术规范和说明。
内容主要包括功能要求、结构要求、性能要求、硬件和软件的配置、设计联络会、培训、技术文件、验收以及供货和现场技术服务等其它必需的项目。
1.1 对卖方要求1)卖方应具有独立法人资格,有正式授权代理证书。
卖方必须具备权威机构颁发的ISO-9000系列的认证证书或等同的质量保证体系认证书。
2)卖方应提供不少于10套近两年内与本工程相同或更大规模的大屏幕系统工程业绩,并提供相关证明资料。
3)卖方注册资金不少于1000万人民币。
4)卖方应具有中华人民共和国工业和信息产业部颁发的计算机信息系统集成企业叁级(含叁级)以上资质。
5)本技术规范书所使用的标准如与卖方所执行的标准不一致时,按高标准执行。
6)技术规范书经买卖双方确认后,作为合同的附件,与合同正文具有同等的法律效力。
7)本技术规范书中涉及的有关商务方面的内容,如与招标文件的商务部分有矛盾时,以商务部分为准。
8)卖方应保证对本次招标所有技术说明文件保密,在招标前和招标后不得向其他单位公布招标项目单位的有关材料。
9)卖方为本工程提供的软件、硬件设备、材料、备品备件必须是全新的、先进的、最新版本的,系统必须是完整的,包括工程所需所有设备、附件及材料,卖方需保证系统整体性能指标,如报价中未满足系统的完整性及指标,中标后所需增加的所有设备、部件、材料、软硬件必须由卖方免费提供。
10)若买方要求增加设备或只购买所提方案中的部分设备以及设备配置发生变化时,卖方应承诺所提供价格折扣、技术服务等方面的优惠条件保持不变。
1.2 建议书及报价卖方提交的建议书应包括:公司业绩情况介绍、系统硬件和软件的总体配置、详细的功能实现方案、工程计划建议、培训与验收计划、售后服务的条件、工程造价(包括工程设计联络会、系统培训、工程验收等费用)及详细的硬件、软件分项报价等内容以及卖方需要说明的其它事项。
建议书需由法人代表签署。
卖方提供的技术规范应与本技术规范书中规定的要求相一致,同时卖方应提供符合国际和国内相关领域最新版本的标准和本规范书要求的能稳定运行的系统及优质产品,并提出详细的技术偏差。
本技术规范书应视为保证系统运行所需的最低要求,如有遗漏卖方有责任在建议书中予以完善并给出建议和报价,否则卖方将认同遗漏部分并包含在已给出的报价中。
所附供货清单仅为方便卖方报价而编制,卖方应严格按照所附供货表中软件、硬件配置及数量分别给出单项报价,卖方报价单中至少应包含表中内容。
同时卖方可以根据自己的技术方案提出选择设备型号、数量的建议,所列清单如果不能够完全满足技术规范书中的所有功能和工程化的需要,卖方应予以补充和单独报价,否则卖方的报价被视为已经包含了实现技术规范书中所有功能要求和工程化要求的费用。
1.3 确认表卖方应根据本规范书的内容提交一份确认表,该表应包括规范书的章节号、卖方建议书的章节号、确认情况以及对确认意见的说明。
如果卖方没有以书面形式对本技术规范书的条文提出异议,则意味着卖方提供的系统及设备完全符合本技术规范书的要求。
如有异议,应在投标书中以“对技术规范书的意见和与规范书的差异”为标题的专门章节中加以详细描述,并按规定的格式填写。
1.4 时间与方式按照本项目招标公告规定执行。
1.5 卖方职责1) 设计、配置和提供一套符合本规范书要求的完整的大屏幕所有必需软件和硬件。
2) 负责提供满足买方要求的全部硬件设备及其相关的连接设备、电缆、电源插座、附件等。
即使买方规范书中没有明确要求,但实现该系统各个应用功能所必需的设备也在卖方供货范围之内,需要报价的也应在报价清单中给出,以保证所有设备得以正常连接和运行。
否则,相关设备的费用被视为已包含在报价中。
3) 提供大屏幕硬件设备有关接地、供电容量、空调和设备布置等技术要求。
4) 负责所有设备的运输、合同所有硬件设备的安装、调试、性能试验等,直至达到合同要求投入实际运行,满足运行条件后移交买方。
5) 负责现场验收(SAT),SAT应提供完整的工程竣工图,图上应指明设备名称、设备连接情况、设备及连接线缆的编号和端子牌图、设备位置等信息。
6) 负责供货范围内设备的投运、试验验收、试运行和保修期内的故障排除。
7) 负责供货范围内所有设备的包装运输。
8) 负责培训买方的工程师,包括硬件培训、维护培训等。
提供培训的工作环境,包括硬件设施和必须的技术资料等。
9) 提供本系统所有技术文件、参考资料、图纸、手册和第三方软、硬件的许可证明。
10) 卖方向买方提供的设备必须是具备原厂商证书的原装新设备。
11) 负责买方人员的设计联络会、技术培训的交通、医疗、保险等费用及办公条件。
12) 买方享有系统对最终用户提供的各种优惠服务,包括今后保修期以外的硬件维修、扩充及备品备件供应等。
负责系统在运行期内以优惠的价格提供系统硬件的备品备件。
1.6 买方的职责1) 审议并确认设计联络会日程、培训计划和验收计划等。
2) 提供现场硬件布置场地条件。
4) 参加设计联络会。
5) 参加系统的硬件培训。
6) 参加现场验收。
7) 提供系统现场验收所需的通用工具和试验仪器仪表(专用工具和仪表由卖方提供)。
8)在合同价格范围内,根据设备采购计划买方有权对合同中的设备型号及配置进行调整。
1.7 权力买方保留修改本规范书的权力。
买方有权根据招标及技术澄清情况,调整和增减设备的配置、数量、型号等。
最终的功能规范书和合同具有相同的效力。
在合同执行期间,卖方提供的系统工程文件、买卖双方技术联络会的会议记要、工程实施中形成的测试验收等文件、卖方对买方的书面技术说明以及确定的文件与合同有同等效力。
2.功能规范要求2.1 功能概述大屏幕显示系统应支持多屏图像拼接,画面可整屏显示,也可分屏显示,用户可灵活开启窗口,定义尺寸,画面能够自由缩放、移动、漫游,不受物理拼缝的限制,实现分区或分屏显示时的多个窗口的联动功能。
通过灵活方便的矩阵切换等功能,可以满足通信部门运行管理信息膨胀、种类繁多、网架结构变化率高的需要。
大屏幕应能适应电力7X24小时运行管理的需要,同时整套系统具有先进性、实用性、稳定性和可扩展性。
2.2 建设规模要求为满足山西电力超(特)高压分公司通信调度的业务发展及应用需求, 超(特)高压分公司拟建设一套等离子拼接大屏幕系统。
针对通信调度的面积,系统建设规模为:2(行)x2(列)无缝等离子组合显示屏,由4块42英寸防灼伤等离子显示单元体通过拼接构成,通过图形处理器可以实现操作台及局域网内电脑及视频信号的切换、放大、全屏、漫游显示。
2.3 功能要求1)整个屏幕具有高分辨率、高亮度、高对比度等特点,色彩还原真实,在室内正常的环境光条件下屏幕能够显示清晰明亮的图形/图像效果,单屏周边无眩光。
2)支持图形拼接、全屏范围内显示的图像无非线性失真。
整个屏幕亮度均匀,无“暗角”或“亮角”现象,画面稳定无闪烁。
3)图像拼接完整,无错位。
在充分考虑设备伸缩特性的前提下物理拼接间隙不大于2mm。
4)具有稳定显示质量,满足连续显示静态画面无“灼伤”和视像残留现象。
5)支持多屏图像拼接,画面可整屏显示,也可分屏显示,支持虚拟屏。
用户可灵活开启窗口,定义尺寸,画面能够自由缩放、移动、漫游,不受物理拼缝的限制。
画面无延时,无抖动。
6)采用软件控制窗口的拼接与分割,单元与单元之间的拼缝不会影响文字、表格、图形及图像的正确显示。
7)屏幕上的各种应用窗口(如网络计算机窗口、RGB窗口、视频窗口)可任意同RGB图片文字窗口或网络计算机窗口叠加显示,并且可任意缩放和移动。
8)通过分辨率叠加,大屏幕上能够显示超高分辨率的计算机图形。
9)能够将多路输入信号进行重新组合,再现于等离子组合屏上,信号源的显示切换过程无停顿、黑屏现象。
10)具有数字色域调整功能,能分别调整红、绿、蓝三原色的色度和亮度,从而使屏幕墙各屏幕色彩达到真正一致性。
11)支持各种制式的视频图像(可显示录像机、摄像机、DVD、实物投影仪等图像)和不同分辨率(640×480~1600×1200)的计算机信号。
12)可以在控制台使用单一的鼠标或键盘进行显示单元的操作和多屏控制。
也可以经由局域网取得拼接控制系统的鼠标或键盘的控制权进行远程遥控。
13)各类调试与控制均采用屏幕菜单形式,友好界面,灵活方便,为系统操作人员制定不同权限范围,防止非法操作。
14)具有先进性、稳定性,满足每天24小时连续运行要求,使用寿命长,易于维护。
