商超用电负荷计算书

电气计算书工程名称：计算人：日期：2015年8月用电负荷计算书《民用建筑电气设计规范》JGJ 16-2008:参考手册：《工业与民用配电设计手册》第三版:负荷:【计算公式】：Pc = Kp * ∑(Kd * Pn)Qc = kq * ∑(Kd * Pn * tgΦ)Sc = √(Pc * Pc + Qc * Qc)Ic = Sc / (√3 * Ur)【输出参数】：进线相序 : 三相有功功率Pc: 275.58无功功率Qc: 170.79视在功率Sc: 324.21有功同时系数kp：0.60无功同时系数kq：0.60计算电流Ic: 492.59总功率因数: 0.85【计算过程(不计入补偿容量)】：Pc = Kp * ∑(Kd * Pn)=275.58(kW)Qc = kq * ∑(Kd * Pn * tgΦ)=170.79(kvar)Sc = √(Pc * Pc + Qc * Qc)=324.21(kVA)Ic = Sc / (√3 * Ur)=492.59(A)年预计雷击次数计算书参考规范：《建筑物防雷设计规范》GB50057―20101.已知条件:建筑物的长度L = 77.85m建筑物的宽度W = 118.0m建筑物的高度H = 34.7m当地的年平均雷暴日天数Td =20.6天/年校正系数k = 1.0不考虑周边建筑影响。

2.计算公式:年预计雷击次数: N = k*Ng*Ae = 0.1172其中: 建筑物的雷击大地的年平均密度: Ng = 0.1*Td = 0.1*20.6 = 2.0600等效面积Ae为: H<100m,Ae =[LW+2(L+W)*SQRT(H*(200-H))+3.1415926*H(200-H)]*10^(-6) = 0.0569 3.计算结果:根据《防雷设计规范》，该建筑应该属于第三类防雷建筑。

附录:二类:N>0.05 省部级办公建筑和其他重要场所、人员密集场所。

用电负荷计算书《民用建筑电气设计规范》JGJ 16-2008:参考手册：《工业与民用配电设计手册》第三版:AP1：负荷:【计算公式】：Pc = Kp * ∑(Kd * Pn)Qc = kq * ∑(Kd * Pn * tgΦ)Sc = √(Pc * Pc + Qc * Qc)Ic = Sc / (√3 * Ur)【输出参数】：进线相序 : 三相有功功率Pc: 207.36无功功率Qc: 128.51视在功率Sc: 243.95有功同时系数kp：0.60无功同时系数kq：0.60计算电流Ic: 370.65总功率因数: 0.85【计算过程(不计入补偿容量)】：Pc = Kp * ∑(Kd * Pn)=207.36(kW)Qc = kq * ∑(Kd * Pn * tgΦ)=128.51(kvar)Sc = √(Pc * Pc + Qc * Qc)=243.95(kVA)Ic = Sc / (√3 * Ur)=370.65(A)AP2.AP3：负荷:【计算公式】：Pc = Kp * ∑(Kd * Pn)Qc = kq * ∑(Kd * Pn * tgΦ) Sc = √(Pc * Pc + Qc * Qc)Ic = Sc / (√3 * Ur)【输出参数】：进线相序 : 三相有功功率Pc: 66.72无功功率Qc: 67.40视在功率Sc: 94.84有功同时系数kp：0.80无功同时系数kq：0.80计算电流Ic: 144.09总功率因数: 0.70【计算过程(不计入补偿容量)】：Pc = Kp * ∑(Kd * Pn)=66.72(kW)Qc = kq * ∑(Kd * Pn * tgΦ) =67.40(kvar)Sc = √(Pc * Pc + Qc * Qc) =94.84(kVA)Ic = Sc / (√3 * Ur)=144.09(A)JXS：负荷:【计算公式】：Pc = Kp * ∑(Kd * Pn)Qc = kq * ∑(Kd * Pn * tgΦ) Sc = √(Pc * Pc + Qc * Qc)Ic = Sc / (√3 * Ur)【输出参数】：进线相序 : 三相有功功率Pc: 104.00无功功率Qc: 64.46视在功率Sc: 122.36有功同时系数kp：0.75无功同时系数kq：0.75计算电流Ic: 185.90总功率因数: 0.85【计算过程(不计入补偿容量)】：Pc = Kp * ∑(Kd * Pn)=104.00(kW)Qc = kq * ∑(Kd * Pn * tgΦ) =64.46(kvar)Sc = √(Pc * Pc + Qc * Qc) =122.36(kVA)Ic = Sc / (√3 * Ur)=185.90(A)。

临时用电电负荷计算书1.4.1镝灯K x = 0.6 Cosφ = 0.7 tgφ = 1.02P js = 0.6×2×1.1 = 1.32 kWQ js = P js× tgφ=1.32×1.02 = 1.35 kvar1.4.2镝灯K x = 0.6 Cosφ = 0.7 tgφ = 1.02P js = 0.6×2×1.1 = 1.32 kWQ js = P js× tgφ=1.32×1.02 = 1.35 kvar1.4.3镝灯K x = 0.6 Cosφ= 0.7 tgφ = 1.02P js = 0.6×2×1.1 = 1.32 kWQ js = P js× tgφ=1.32×1.02 = 1.35 kvar1.4.4镝灯K x = 0.6 Cosφ = 0.7 tgφ = 1.02P js = 0.6×2×1.1 = 1.32 kWQ js = P js× tgφ=1.32×1.02 = 1.35 kvar1.4.5塔式起重机K x = 0.2 Cosφ = 0.6 tgφ = 1.33将J c =40%统一换算到J c1 =25%的额定容量P n = 48kWP e = n×(J c/J c1)1/2×P n = 1×(0.4/0.25)1/2×48 = 60.72 kWP js = K x×P e =0.2×60.72 = 12.14kWQ js = P js× tgφ=12.14×1.33 = 16.19 kvar 1.4.6混凝土输送泵K x = 0.3 Cosφ = 0.7 tgφ = 1.02P js = 0.3×32.2 = 9.66 kWQ js = P js× tgφ=9.66×1.02 = 9.86 kvar 1.4.7插入式振动器K x = 0.3 Cosφ = 0.7 tgφ = 1.02P js = 0.3×1.5 = 0.45 kWQ js = P js× tgφ=0.45×1.02 = 0.46 kvar 1.4.8蛙式夯土机K x = 0.5 Cosφ = 0.55 tgφ = 1.52P js = 0.5×3 = 1.5 kWQ js = P js× tgφ=1.5×1.52 = 2.28 kvar1.4.9木工圆锯K x = 0.3 Cosφ = 0.6 tgφ = 1.33P js = 0.3×1.5 = 1.65 kWQ js = P js× tgφ=1.65×1.33 = 2.2 kvar1.4.10木压刨板机K x = 0.3 Cosφ = 0.6 tgφ = 1.33P js = 0.3×3 = 0.9 kWQ js = P js× tgφ=0.9×1.33 = 1.2 kvar1.4.11水泵K x = 0.75 Cosφ = 0.8 tgφ = 0.75P js = 0.75×7.5 = 1.625 kWQ js = P js× tgφ=1.62×0.75 = 4.22 kvar 1.4.12灰浆搅拌机K x = 0.5 Cosφ = 0.55 tgφ = 1.52P js = 0.5×3 = 1.5 kWQ js = P js× tgφ=1.5×1.52 = 2.28 kvar 1.4.13镝灯K x = 0.6 Cosφ = 0.7 tgφ = 1.02P js = 0.6×2×1.1 = 1.32 kWQ js = P js× tgφ=1.32×1.02 = 1.35 kvar 1.4.14镝灯K x = 0.6 Cosφ = 0.7 tgφ = 1.02P js = 0.6×2×1.1 = 1.32 kWQ js = P js× tgφ=1.32×1.02 = 1.35 kvar 1.4.15镝灯K x = 0.6 Cosφ = 0.7 tgφ = 1.02P js = 0.6×2×1.1 = 1.32 kWQ js = P js× tgφ=1.32×1.02 = 1.35 kvar 1.4.16镝灯K x = 0.6 Cosφ = 0.7 tgφ = 1.02P js = 0.6×2×1.1 = 1.32 kWQ js = P js× tgφ=1.32×1.02 = 1.35 kvar 1.4.17钢筋调直机K x = 0.3 Cosφ = 0.7 tgφ = 1.02P js = 0.3×1.5 = 1.65 kWQ js = P js× tgφ=1.65×1.02 = 1.68 kvar 1.4.18钢筋切断机K x = 0.3 Cosφ = 0.7 tgφ = 1.02P js = 0.3×1.5 = 1.65 kWQ js = P js× tgφ=1.65×1.02 = 1.68 kvar 1.4.19钢筋弯曲机K x = 0.3 Cosφ = 0.7 tgφ = 1.02P js = 0.3×3 = 0.9 kWQ js = P js× tgφ=0.9×1.02 = 0.92 kvar1.4.20套丝切管机K x = 0.3 Cosφ = 0.6 tgφ = 1.33P js = 0.3×1 = 0.3 kWQ js = P js× tgφ=0.3×1.33 = 0.4 kvar1.4.21塔式起重机K x = 0.2 Cosφ = 0.6 tgφ = 1.33将J c =40%统一换算到J c1 =25%的额定容量P n = 51.5kWP e = n×(J c/J c1)1/2×P n = 1×(0.4/0.25)1/2×51.5 = 70.2 kW P js = K x×P e =0.2×70.2 = 14.04kWQ js = P js× tgφ=14.04×1.33 = 18.72 kvar1.4.22办公室K x = 0.2 Cosφ = 0.6 tgφ = 1.33P js = 0.2×20 = 4 kWQ js = P js× tgφ=4×1.33 = 1.33 kvar1.4.23临时照明K x = 0.3 Cosφ = 0.7 tgφ = 1.02P js = 0.3×4 = 1.2 kWQ js = P js× tgφ=1.2×1.02 = 1.22 kvar1.4.24灰浆搅拌机K x = 0.5 Cosφ = 0.55 tgφ = 1.52P js = 0.5×3 = 1.5 kWQ js = P js× tgφ=1.5×1.52 = 2.28 kvar1.4.25交流电焊机K x = 0.35 Cosφ = 0.4 tgφ = 2.29将J c =50%统一换算到J c1 =100%的额定容量P n = S n×Cosφ = 9×0.4=3.6kWP e = n×(J c/J c1)1/2×P n = 1×(0.5/1)1/2×3.6 = 2.55 kWP js = K x×P e =0.35×2.55 = 0.89kWQ js = P js× tgφ=0.89×2.29 = 2.04 kvar1.4.26总的计算负荷计算，总箱同期系数取 Kx = 0.9总的有功功率P js = K x×ΣP js =0.9×(1.32+1.32+1.32+1.32+12.14+9.66+0.45+1.5+1.65+0.9+1.62+1.5+1.32+1.32+1.32+1.32+1.65+1.65+0.9+0.3+14.04+4+1.2+1.5+ 0.89) = 63.108 kW总的无功功率Q js = K x×ΣQ js=0.9×(1.35+1.35+1.35+1.35+16.19+9.86+0.46+2.28+2.2+1.2+4.22 +2.28+1.35+1.35+1.35+1.35+1.68+1.68+0.92+0.4+18.72+1.33+1. 22+2.28+2.04) = 71.362 kvar总的视在功率S js = ( P js2+Q js2 )1/2 = (63.1082+71.3622)1/2 = 98.296 kVA总的计算电流计算I js = S j s/(1.732×U e) = 98.296/(1.732×0.38) = 149.35 A1.1.一号二级箱导线、分箱、设备选择:在选择前应对照平面图和系统图先由用电设备至开关箱计算，再由开关箱至分配箱计算，选择导线及开关设备。

电力负荷计算公式与范例电力负荷计算是指根据给定的用电设备功率、数量和使用时间，来计算其中一时段的负荷需求。

负荷需求是电力系统中的一个重要概念，它是指单位时间内电力系统所需的功率大小。

在电力供需平衡中，准确计算负荷需求对电力系统的安全稳定运行至关重要。

在电力负荷计算中，常用的公式有以下三种：1.电力负荷计算的基本公式是：负荷需求=功率×数量其中，功率是指用电设备的额定功率，单位通常为瓦特（W）或千瓦（kW）；数量是指用电设备的个数。

根据实际情况，功率和数量可以是恒定的，也可以是根据时间变化的。

2.对于多个用电设备功率不同而使用时间相同的情况，可以使用加权平均功率的方法进行计算。

加权平均功率=Σ（功率×使用时间）/Σ使用时间其中，Σ表示求和操作，功率和使用时间分别表示每个用电设备的功率和使用时间。

3.如果不同用电设备的使用时间不同，则需要将不同时间段的功率和相应的使用时间进行乘积再求和。

负荷需求=Σ（功率×使用时间）其中，Σ表示求和操作，功率和使用时间分别表示每个用电设备在不同时间段的功率和使用时间。

范例：假设一个电力系统的其中一时间段内有三个用电设备，分别是洗衣机（1000W）、电冰箱（500W）和电视机（200W）。

洗衣机的使用时间为2小时，电冰箱的使用时间为8小时，电视机的使用时间为4小时。

计算该时间段的负荷需求。

按照公式2的方法，我们可以先计算加权平均功率。

加权平均功率=（1000W×2小时+500W×8小时+200W×4小时）/（2小时+8小时+4小时）=（2000W+4000W+800W）/14小时=6800W/14小时≈485.71W/h按照公式3的方法，我们可以计算不同时间段的功率和使用时间的乘积再求和。

负荷需求=1000W×2小时+500W×8小时+200W×4小时=2000W小时+4000W小时+800W小时=6800W小时上述计算结果都是对应其中一时间段的负荷需求，单位为功率时间（W小时或kWh）。

用电负荷计算书工程名:《民用建筑电气设计规范》JGJ 16-2008:参考手册：《工业与民用配电设计手册》第三版:用电负荷统计表：变压器S1的回路:北教学楼、综合楼、南教学楼、实验楼、室外、消防设备、中心机房用电S1负荷:【计算公式】：Pc = Kp * ∑(Kd * Pn)Qc = kq * ∑(Kd * Pn * tgΦ)Sc = √(Pc * Pc + Qc * Qc)Ic = Sc / (√3 * Ur)【输出参数】：进线相序 : 三相有功功率Pc: 333.45无功功率Qc: 158.77视在功率Sc: 369.32有功同时系数kp：0.90无功同时系数kq：0.97计算电流Ic: 561.12总功率因数: 0.83有功负荷系数α：0.80无功负荷系数β：0.80补偿前功率因数COSφ1: 0.83补偿后功率因数COSφ2: 0.92计算补偿容量QC1: 66.87(kvar)实际补偿容量QC2: (kvar)【计算过程(加入补偿容量)】：Pc = Kp * ∑(Kd * Pn)=333.45(kW)Qc = kq * ∑(Kd * Pn * tgΦ) - QC1 =158.77(kvar)Sc = √(Pc * Pc + Qc * Qc)=369.32(kVA)Ic = Sc / (√3 * Ur)=561.12(A)【补偿容量】：COSφ1 =1/√[1+（β* Qc/α* Pc）2] =0.83COSφ2=0.92QC1=α* Pc*（tgφ1- tgφ2）=66.87【变压器容量】：变压器系列：SCB11 10系列负荷率：70额定容量：630（kW）负荷计算表变压器S1的回路:S1负荷:【计算公式】：Pc = Kp * ∑(Kd * Pn)Qc = kq * ∑(Kd * Pn * tgΦ)Sc = √(Pc * Pc + Qc * Qc)Ic = Sc / (√3 * Ur)【输出参数】：进线相序 : 三相有功功率Pc: 395.44无功功率Qc: 192.20视在功率Sc: 439.68有功同时系数kp：0.80无功同时系数kq：0.80计算电流Ic: 668.02总功率因数: 0.85有功负荷系数α：0.85无功负荷系数β：0.80补偿前功率因数COSφ1: 0.86补偿后功率因数COSφ2: 0.92计算补偿容量QC1: 52.87(kvar)实际补偿容量QC2: (kvar)【计算过程(加入补偿容量)】：Pc = Kp * ∑(Kd * Pn)=395.44(kW)Qc = kq * ∑(Kd * Pn * tgΦ) - QC1 =192.20(kvar)Sc = √(Pc * Pc + Qc * Qc)=439.68(kVA)Ic = Sc / (√3 * Ur)=668.02(A)【补偿容量】：COSφ1 =1/√[1+（β* Qc/α* Pc）2] =0.86COSφ2=0.92QC1=α* Pc*（tgφ1- tgφ2）=52.87【变压器容量】：变压器系列：S11 10系列负荷率：80额定容量：630（kVA）。

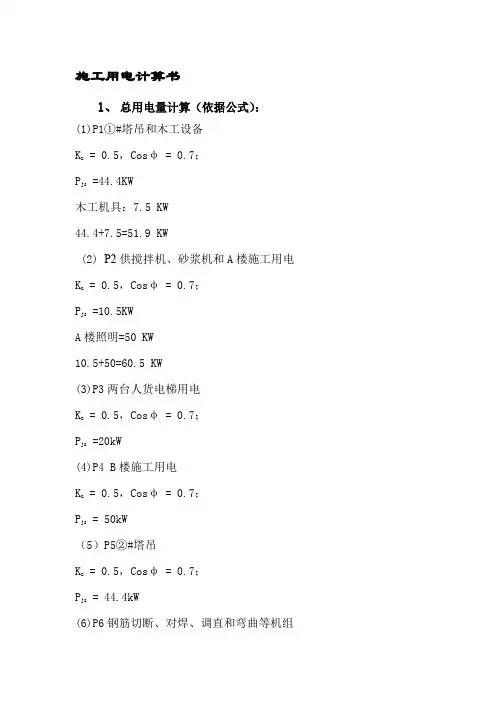

施工用电计算书1、总用电量计算（依据公式）：(1)P1①#塔吊和木工设备K x = 0.5，Cosφ = 0.7；P js =44.4KW木工机具：7.5 KW44.4+7.5=51.9 KW(2) P2供搅拌机、砂浆机和A楼施工用电K x = 0.5，Cosφ = 0.7；P js =10.5KWA楼照明=50 KW10.5+50=60.5 KW(3)P3两台人货电梯用电K x = 0.5，Cosφ = 0.7；P js =20kW(4)P4 B楼施工用电K x = 0.5，Cosφ = 0.7；P js = 50kW（5）P5②#塔吊K x = 0.5，Cosφ = 0.7；P js = 44.4kW(6)P6钢筋切断、对焊、调直和弯曲等机组K x = 0.5，Cosφ = 0.7；P js = 89.93kW(7)总的负荷计算，功率因数 = 0.7，系数取=0.5。

总的有功功率P js= (51.9＋60.5＋20＋50＋44.4＋89.93+A、B楼照明和移动机具225.1) = 541.83kW计算变压器容量= K x 541/0.7=386kV AIjs=0.5×541KW/1.732×0.38×0.7=588A2、选择变压器根据计算的总的容量选择ZBW-450/10 型三相电力变压器，它的容量为450kV A>386kV A×1.1(增容系数)能够满足使用要求，其高压侧电压为10kV同施工现场外的高压架空线路的电压级别一致。

3、选择总箱的进线截面及进线开关(1)选择导线截面：上面已经计算出总计算电流I js = 588A，查表得室外埋设线路40°C时选择240㎜2，其安全载流量为592A，能够满足使用要求。

由于供电箱至动力总箱距离短，可不校核电压降的选择。

(2)选择总进线开关：DZ10-600/3 ；(3)选择总箱中漏电保护器：未选择。

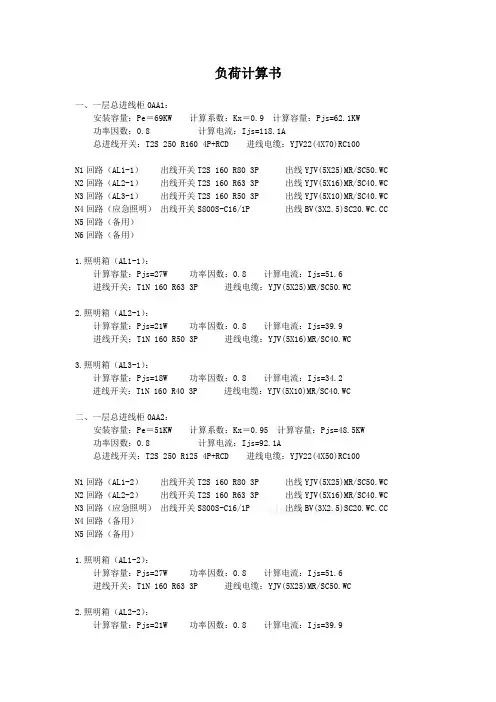

负荷计算书一、一层总进线柜0AA1：安装容量：Pe＝69KW 计算系数：Kx＝0.9 计算容量：Pjs=62.1KW功率因数：0.8 计算电流：Ijs=118.1A总进线开关：T2S 250 R160 4P+RCD 进线电缆：YJV22(4X70)RC100N1回路（AL1-1）出线开关T2S 160 R80 3P 出线YJV(5X25)MR/SC50.WC N2回路（AL2-1）出线开关T2S 160 R63 3P 出线YJV(5X16)MR/SC40.WC N3回路（AL3-1）出线开关T2S 160 R50 3P 出线YJV(5X10)MR/SC40.WC N4回路（应急照明）出线开关S800S-C16/1P 出线BV(3X2.5) N5回路（备用）N6回路（备用）1.照明箱（AL1-1）：计算容量：Pjs=27W 功率因数：0.8 计算电流：Ijs=51.6进线开关：T1N 160 R63 3P 进线电缆：YJV(5X25)MR/SC50.WC2.照明箱（AL2-1）：计算容量：Pjs=21W 功率因数：0.8 计算电流：Ijs=39.9进线开关：T1N 160 R50 3P 进线电缆：YJV(5X16)MR/SC40.WC3.照明箱（AL3-1）：计算容量：Pjs=18W 功率因数：0.8 计算电流：Ijs=34.2进线开关：T1N 160 R40 3P 进线电缆：YJV(5X10)MR/SC40.WC二、一层总进线柜0AA2：安装容量：Pe＝51KW 计算系数：Kx＝0.95 计算容量：Pjs=48.5KW功率因数：0.8 计算电流：Ijs=92.1A总进线开关：T2S 250 R125 4P+RCD 进线电缆：YJV22(4X50)RC100N1回路（AL1-2）出线开关T2S 160 R80 3P 出线YJV(5X25)MR/SC50.WC N2回路（AL2-2）出线开关T2S 160 R63 3P 出线YJV(5X16)MR/SC40.WC N3回路（应急照明）出线开关S800S-C16/1P 出线BV(3X2.5) N4回路（备用）N5回路（备用）1.照明箱（AL1-2）：计算容量：Pjs=27W 功率因数：0.8 计算电流：Ijs=51.6进线开关：T1N 160 R63 3P 进线电缆：YJV(5X25)MR/SC50.WC2.照明箱（AL2-2）：计算容量：Pjs=21W 功率因数：0.8 计算电流：Ijs=39.9进线开关：T1N 160 R50 3P 进线电缆：YJV(5X16)MR/SC40.WC二、主要部位节能计算：A区1.一层门厅：利用系数：0.60 光通量：3750 灯具效率：0.9 面积：95维护系数：0.8 照度要求：300照度校验：0.60X19X3750X0.9X0.8/95=324功率密度：18X3X19/95=10.82.办公室（一）：利用系数：0.65 光通量：3750 灯具效率：0.9 面积：45维护系数：0.8 照度要求：300照度校验：0.65X8X3750X0.9X0.8/45=312功率密度：18X3X8/45=9.63.办公室（二）：利用系数：0.75 光通量：3750 灯具效率：0.9 面积：40维护系数：0.8 照度要求：300照度校验：0.75X6X3750X0.9X0.8/40=303功率密度：18X3X6/40=8.14.办公室（三）：利用系数：0.65 光通量：3750 灯具效率：0.9 面积：28维护系数：0.8 照度要求：300照度校验：0.65X6X3750X0.9X0.8/28=376功率密度：18X3X6/40=11.55.办公室（四）：利用系数：0.65 光通量：3750 灯具效率：0.9 面积：22维护系数：0.8 照度要求：300照度校验：0.65X4X3750X0.9X0.8/22=319功率密度：18X3X4/22=9.86.办公室（五）：利用系数：0.65 光通量：3750 灯具效率：0.9 面积：18维护系数：0.8 照度要求：300照度校验：0.65X3X3750X0.9X0.8/18=301.1功率密度：18X3X3/18=9.0B区1.一层门厅：利用系数：0.60 光通量：3750 灯具效率：0.9 面积：80维护系数：0.8 照度要求：300照度校验：0.60X15X3750X0.9X0.8/80=30.3功率密度：18X3X15/80=10.12.办公室（一）：利用系数：0.65 光通量：3750 灯具效率：0.9 面积：68维护系数：0.8 照度要求：300照度校验：0.65X12X3750X0.9X0.8/68=309功率密度：18X3X12/68=9.53.办公室（二）：利用系数：0.65 光通量：3750 灯具效率：0.9 面积：23维护系数：0.8 照度要求：300照度校验：0.65X4X3750X0.9X0.8/23=305功率密度：18X3X4/23=9.34.办公室（三）：利用系数：0.60 光通量：3750 灯具效率：0.9 面积：25维护系数：0.8 照度要求：300照度校验：0.65X6X3750X0.9X0.8/25=380功率密度：18X3X6/25=12.55.办公室（四）：利用系数：0.75 光通量：3750 灯具效率：0.9 面积：77维护系数：0.8 照度要求：300照度校验：0.75X12X3750X0.9X0.8/77=315功率密度：18X3X12/77=8.46.办公室（五）：利用系数：0.65 光通量：3750 灯具效率：0.9 面积：47维护系数：0.8 照度要求：300照度校验：0.65X9X3750X0.9X0.8/47=336.1功率密度：18X3X9/47=10.37.会议室：利用系数：0.75 光通量：3750 灯具效率：0.9 面积：114维护系数：0.8 照度要求：300照度校验：0.75X18X3750X0.9X0.8/114=319功率密度：18X3X18/114=8.5照度不够的补加局部照明。

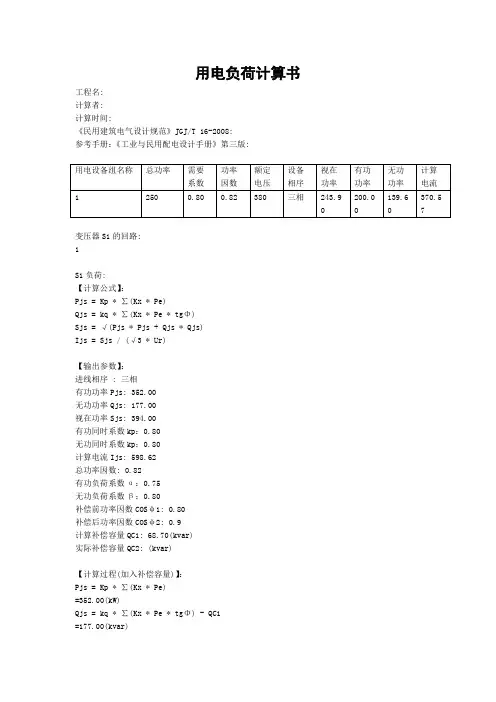

用电负荷计算书工程名:计算者:计算时间:《民用建筑电气设计规范》JGJ/T 16-2008:参考手册：《工业与民用配电设计手册》第三版:变压器S1的回路:1S1负荷:【计算公式】：Pjs = Kp * ∑(Kx * Pe)Qjs = kq * ∑(Kx * Pe * tgΦ)Sjs = √(Pjs * Pjs + Qjs * Qjs)Ijs = Sjs / (√3 * Ur)【输出参数】：进线相序 : 三相有功功率Pjs: 352.00无功功率Qjs: 177.00视在功率Sjs: 394.00有功同时系数kp：0.80无功同时系数kp：0.80计算电流Ijs: 598.62总功率因数: 0.82有功负荷系数α：0.75无功负荷系数β：0.80补偿前功率因数COSφ1: 0.80补偿后功率因数COSφ2: 0.9计算补偿容量QC1: 68.70(kvar)实际补偿容量QC2: (kvar)【计算过程(加入补偿容量)】：Pjs = Kp * ∑(Kx * Pe)=352.00(kW)Qjs = kq * ∑(Kx * Pe * tgΦ) - QC1=177.00(kvar)Sjs = √(Pjs * Pjs + Qjs * Qjs)=394.00(kVA)Ijs = Sjs / (√3 * Ur)=598.62(A)【补偿容量】：COSφ1 =1/√[1+（β* Qjs/α* Pjs）2]=0.80COSφ2=0.9QC1=α* Pjs*（tgφ1- tgφ2）=68.70【变压器容量】：变压器系列：S9负荷率：80额定容量：500（KW）实际用电量：598.62(A)x380(V)=227.4756KW227.4756KWx1小时x8小时=1820(KWH/台班) 1820Kwhx60台班=109200Kwh。

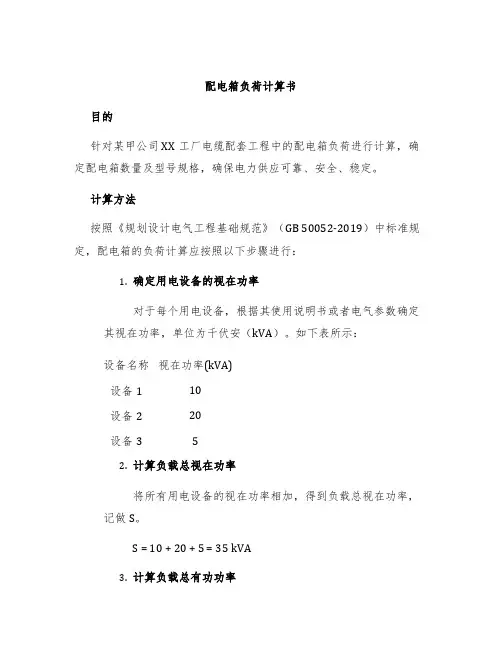

配电箱负荷计算书目的针对某甲公司XX工厂电缆配套工程中的配电箱负荷进行计算，确定配电箱数量及型号规格，确保电力供应可靠、安全、稳定。

计算方法按照《规划设计电气工程基础规范》（GB 50052-2019）中标准规定，配电箱的负荷计算应按照以下步骤进行：1.确定用电设备的视在功率对于每个用电设备，根据其使用说明书或者电气参数确定其视在功率，单位为千伏安（kVA）。

如下表所示：设备名称视在功率(kVA)设备110设备220设备352.计算负载总视在功率将所有用电设备的视在功率相加，得到负载总视在功率，记做S。

S = 10 + 20 + 5 = 35 kVA3.计算负载总有功功率根据功率因数和负载总视在功率计算负载总有功功率，记做P。

选择功率因数为0.8，有功功率因数修正系数Kp = 1，无功功率因数修正系数Kq = 1。

P = Kp * S= 1 * 35 = 35 kW4.选取配电箱型号和数量根据计算结果，选取适当的配电箱型号和数量，保证其额定电流大于等于所需有功功率和所需无功功率对应的电流值，同时符合现场使用和规范标准要求。

根据工厂的实际情况，选取品牌为ABB，型号为MA-E250G和MA-E125G两款配电箱。

MA-E250G型号的额定电流为250A，最大容纳40个开关-c灭弧室插件或20个断路器；MA-E125G型号的额定电流为125A，最大容纳10个开关-c灭弧室插件或5个断路器。

根据以上信息，选择MA-E250G型号1个，MA-E125G型号2个。

结论针对某甲公司XX工厂电缆配套工程中的配电箱负荷进行计算，确定需要1个MA-E250G型号配电箱和2个MA-E125G型号配电箱，可以满足所需负载的安全、稳定、可靠供电要求。

参考文献•《规划设计电气工程基础规范》（GB 50052-2019）备注本文档是计算书格式范例，具体计算必须依据实际情况进行，仅供参考。

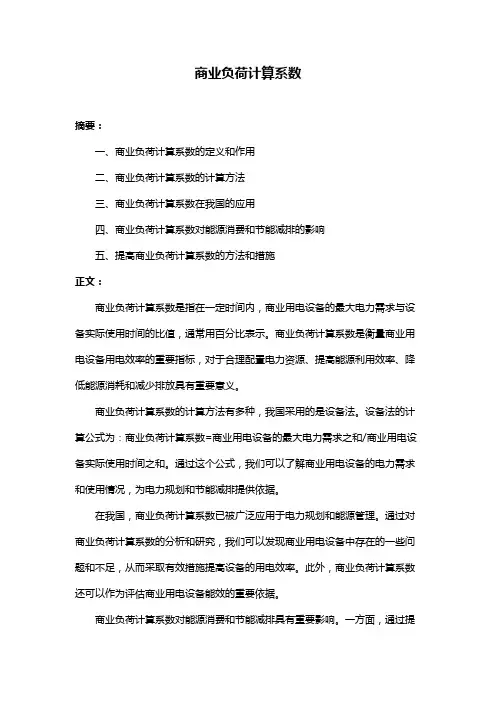

商业负荷计算系数摘要：一、商业负荷计算系数的定义和作用二、商业负荷计算系数的计算方法三、商业负荷计算系数在我国的应用四、商业负荷计算系数对能源消费和节能减排的影响五、提高商业负荷计算系数的方法和措施正文：商业负荷计算系数是指在一定时间内，商业用电设备的最大电力需求与设备实际使用时间的比值，通常用百分比表示。

商业负荷计算系数是衡量商业用电设备用电效率的重要指标，对于合理配置电力资源、提高能源利用效率、降低能源消耗和减少排放具有重要意义。

商业负荷计算系数的计算方法有多种，我国采用的是设备法。

设备法的计算公式为：商业负荷计算系数=商业用电设备的最大电力需求之和/商业用电设备实际使用时间之和。

通过这个公式，我们可以了解商业用电设备的电力需求和使用情况，为电力规划和节能减排提供依据。

在我国，商业负荷计算系数已被广泛应用于电力规划和能源管理。

通过对商业负荷计算系数的分析和研究，我们可以发现商业用电设备中存在的一些问题和不足，从而采取有效措施提高设备的用电效率。

此外，商业负荷计算系数还可以作为评估商业用电设备能效的重要依据。

商业负荷计算系数对能源消费和节能减排具有重要影响。

一方面，通过提高商业负荷计算系数，可以降低商业用电设备的电力需求，从而减少能源消耗。

另一方面，提高商业负荷计算系数有助于提高商业用电设备的用电效率，降低能源浪费，进一步减少排放。

为了提高商业负荷计算系数，我国政府和相关部门采取了一系列措施。

例如，加强商业用电设备的能效管理，提高设备的运行效率；推广先进的商业用电设备，提高设备的整体水平；加大对商业负荷计算系数的宣传和培训力度，提高相关人员对商业负荷计算系数的认识。

总之，商业负荷计算系数是衡量商业用电设备用电效率的重要指标，对能源消费和节能减排具有重要影响。

用电负荷计算书工程名:计算者:计算时间:参考手册：《民用建筑电气设计计算及示例》12SDX101-2《民用建筑电气设计规范》JGJ 16-2008：《工业与民用配电设计手册》第四版等【计算公式(不加入补偿容量)】：负荷容量：若不全为三相且不存在单相且进线相序为三相且∑(单相、L1相、L2相、L3相的负荷) <= 0.15 * ∑(三相的负荷),则计算负荷= ∑(三相的负荷) +∑(单相、L1相、L2相、L3相的负荷)，否则计算负荷= ∑(三相的负荷) + max(∑(L1相的负荷),∑(L2相的负荷),∑(L3相的负荷)) * 3。

有功功率Pc = K∑p * ∑(Kd * Pn)无功功率Qc = k∑q * ∑(Kd * Pn * tgΦ)视在功率Sc = √(Pc * Pc + Qc * Qc计算电流Ic = Sc / (√3 * Ur)补偿前功率因数COSφ1 = 1/√{1+[(βav* Qc)/(αav* Pc)]²}【已知参数】：进线相序 : 三相有功同时系数k∑p：1.00无功同时系数k∑q：1.00有功负荷系数αav：0.75无功负荷系数βav：0.80负荷:【计算过程(不加入补偿容量)】：计算负荷: 4.20有功功率Pc = K∑p * ∑(Kd * Pn)= 3.57无功功率Qc = k∑q * ∑(Kd * Pn * tgΦ)= 1.73视在功率Sc = √(Pc * Pc + Qc * Qc= 3.97计算电流Ic = Sc / (√3 * Ur)= 6.03补偿前功率因数COSφ1 = 1/√{1+[(βav* Qc)/(αav* Pc)]²} = 0.89。

大食堂及超市用电负荷核定各用户各特色窗口：为了实现安全用电和节约用电，总务处根据各个经营窗口的实际情况进行核定，各个经营窗口必须按照下列规定电量进行使用。

不得擅自增加用电设备，否则按学院相关规定进行处理。

主餐口名称数量功率合计蒸饭车（大） 2 24000 48000蒸饭车（小） 2 9000 18000冰箱 2 3000 6000冰柜 4 145 580烤箱 1 约5000 5000炸锅 1 750 750消毒柜 3 240 720电饭锅 5 2500 12500 展示柜 3 400 1200 土豆皮机 1 550 550 切菜机 1 600 600 和面机 1 3000 3000 大烤热狗机 1 2000 2000 微波炉 1 1500 1500 陈列柜 2 530 1060 后厨及大厅照明计5000 特色1冰箱 1 300 300 消毒柜 1 500 500 电热棒 1 3000 3000特色2冰箱 1 300 300 消毒柜 1 500 500 电饭锅 1 800 800 电炒锅 1 1500 1500 特色3冰箱 1 300 300 消毒柜 1 500 500 电饭锅 1 5000 5000 电炒锅 1 1000 1000 特色4冰箱 1 300 300电饭锅 3 2000 2000 特色5冰箱 1 300 300 消毒柜 1 500 500 电饭锅 1 2000 2000 电炒锅 1 1500 1500 特色6冰箱 1 300 300 消毒柜 1 500 500 电饼锅 2 5000 10000 电饭锅 1 800 800 特色7消毒柜 1 500 500 电蒸锅 1 100 100 电饭锅 1 2000 2000 和面机 1 500 500 超市电饭锅 1 2000 2000 电炒锅 1 1500 1500 特色窗口及超市照明1000。

电量计算书1、计算书中公式符号表示：（附表2）Pjs 有功功率计算负荷（KW）Pe 换算后的设备容量 (千瓦KW)Qjs 无功功率计算负荷（KVar）Pn 电动机铭牌功率 (千瓦KW)Sjs 视在功率计算负荷（KVA）Pes 换算后的额定容量 (千瓦KW)Ijs 负荷计算电流（安A）Ue 线电压 (伏U)Kx 设备组的需要系数Φ 相电压与相电流的相角Jc 铭牌暂载率Cos,tg,,Kx的系数值通过套表取得2、各机械组负荷计算：（1）提升机组（吊笼） Pjs1、Qjs1查表：Kx=0.3, COSΦ=0.7,tgΦ=1.02Pjs1=Kx×Pe=0.3×15=4.5 (KW)Qjs1=Pjs×tg=4.5×1.02=4.59 (KVar)（2）钢筋机、弯切机组查表：Kx=0.7, COSΦ=0.7,tgΦ=1.02Pjs=Kx×Pe=0.7×3=2.1 (KW)Qjs=Pjs×tg=2.1×1.02=2.142 (KVar)（3）水泵查表：Kx=0.7, COSΦ=0.7,tgΦ=1.02Pjs=Kx×Pe=0.7×4.4=3.08 (KW)Qjs=Pjs×tg=3.08×1.02=3.14 (KVar)（4）电焊机组查表：Kx=0.45, tgΦ=1.98先将JC=50%统一换算为JC=100%时的额定容量Pes= JC ×PN= 0.5 ×60=42.43 (KW)JC100B.计算负荷Pjs=Kx×Pes=0.45×42.43=19.09 (KW)Qjs=Pjs×tg=19.09×1.98=37.8 (KVar)（5）木工机械组查表：Kx=0.7, tgΦ=0.88Pjs=Kx×Pe=0.7×9=5.6 (KW)Qjs=Pjs×tg=5.6×0.88=4.928 (KVar)（6）平板式振动组查表：Kx=0.7, COSΦ=0.7,tgΦ=1.02Pjs=Kx×Pe=0.7×3.3=2.31 (KW)Qjs=Pjs×tg=2.31×1.02=2.3562 (KVar)（7）振捣棒组查表：Kx=0.7, COSΦ=0.7,tgΦ=1.02Pjs=Kx×Pe=0.7×7.5=5.25 (KW)Qjs=Pjs×tg=5.25×1.02=5.355 (KVar)（8）砂灰机组查表：Kx=0.7, COSΦ=0.68,tgΦ=1.08Pjs=Kx×Pe=0.7×9=6.3 (KW)Qjs=Pjs×tg=6.3×1.08=6.804 (KVar)（9）照明组因所有负载不一定同时使用,取Kx=0.7, COSΦ=1,tgΦ=0,并认为照明负荷均匀分配于三相线路中。

目录一、设计依据二、工程概况三、负荷计算3.1 单位面积法3.2 需要系数法四、结论五、沃尔玛配电间运行情况调查结果六、附件附件一：东一国际商业广场建筑面积分类表附件二：商场用电负荷表附件三：自备电源最低用电容量东一国际商业广场配电系统负荷计算一、设计依据1、湖南东一国际商业广场有限公司提供的建筑总平面图和房屋明细表。

2、《供配电系统设计规范》GB50052-95。

3、《10kV及以下变电所设计规范》GB50053-94。

4、《城市电力规划规范》。

5、《城市中低压配电网改造技术导则》DL/T599-1996。

二、工程概况东一国际商业广场是由湖南东一国际商业广场有限公司开发建设的大型商业场所。

其中负五层~负三层为地下车库，负二层~6层为商业广场，7~27层塔楼部分(住宅)。

本工程总建筑面积为104623㎡，其中地下车库建筑面积为22269㎡，商场建筑面积为45479㎡，塔楼建筑面积为36875㎡。

三、负荷计算1、本工程负荷计算，按照长沙电业局颁布的《城区配电标准》，采用单位负荷法进行计算,计算如下：1.1、计算标准总配电容量计算，采用1999年3月长沙电业局颁布的《城区配电标准》，单体建筑的负荷按不同建筑性质做适当调整。

1.2、用电指标需用最高电力负荷(kW)=建筑面积×单位面积负荷密度×综合同时率.需安装的配电变压器容量(kVA)=需用最高电力负荷×容载比.容载比=1/65%,取1.5.1.3、负荷计算配电间说明：括号内数值为考虑到实际情况，商场负荷密度按有关设计规范取最大值 120W/ m2，计算功率为3275kW,乘以变压器容载比1.5后得出所需变压器容量为5000kVA。

2、需要系数法（商场部分负荷计算）根据用户提供的商场设备的安装容量，采用负荷计算法计算如下：- 2 -注：空调负荷计算按主机两台电空调（2×370.6kW）、一台燃气空调考虑。

- 3 -四、结论根据以上计算结果，建议商场部分变压器容量取5000kV A，住宅及地下室取1800~2000kV A。
