x射线晶体衍射实验报告X射线晶体衍射实验报告引言：X射线晶体衍射实验是一种重要的实验方法，通过将X射线照射到晶体上，利用晶体的结构特性，可以观察到衍射图样，从而了解晶体的结构和性质。
本文将介绍X射线晶体衍射实验的原理、实验装置和实验结果，并分析实验中的一些问题和改进方法。
一、实验原理X射线晶体衍射是基于布拉格方程的原理。
当X射线照射到晶体上时，晶体中的原子会对X射线进行散射，形成衍射波。
根据布拉格方程，衍射波的相位差与入射波的入射角、晶格常数和衍射角有关。
通过测量衍射角和入射角的关系，可以计算出晶格常数和晶体结构的一些信息。
二、实验装置实验中使用的装置主要包括X射线发生器、单晶样品、衍射仪和探测器。
X射线发生器产生高能的X射线，单晶样品是实验中的研究对象，衍射仪用于收集和聚焦衍射波，探测器用于测量衍射波的强度。
三、实验步骤1. 准备工作：调整X射线发生器的参数，使其产生适合实验的X射线能量。
选择合适的单晶样品，并将其固定在衍射仪上。
2. 调整衍射仪：通过调整衍射仪的入射角和出射角，使得衍射波能够被探测器收集到。
3. 开始实验：打开X射线发生器，照射X射线到单晶样品上。
同时，探测器开始测量衍射波的强度。
4. 数据处理：根据探测器测得的衍射波强度，计算出衍射角，并绘制衍射图样。
5. 结果分析：根据衍射图样，计算出晶格常数和晶体结构的一些信息，并与已知数据进行对比。
四、实验结果在实验中，我们选择了某晶体样品进行研究。
通过测量和计算，得到了该晶体的衍射图样和晶格常数。
通过与已知数据对比，我们确认了该晶体的结构和性质。
五、问题与改进在实验过程中，我们遇到了一些问题，并提出了一些改进方法。
首先，由于X射线的能量和强度有限，可能会导致衍射图样的强度较弱，影响数据的准确性。
为了解决这个问题，可以尝试增加X射线的能量和强度，或者使用更灵敏的探测器。
其次，实验中的样品制备和固定也需要一定的技巧和经验，可以通过改进样品制备方法和优化固定装置来提高实验效果。
x射线衍射的工作原理x射线衍射是一种用于研究晶体结构的技术。
它利用x射线穿过物质时的散射特性来确定晶体的结构。
这种技术在物理、化学和材料科学等领域得到了广泛应用。
x射线衍射的基本原理是利用x射线在经过晶体时的衍射现象。
当x射线通过晶体时，它会与晶体中的原子发生作用。
这些原子会对射线产生干涉作用，使射线在晶体中形成一些特殊的相位关系，从而使射线在出射时发生衍射。
晶体中的各个原子之间具有特定的空间排列方式，形成了一个有规律的晶体结构。
每个晶体结构都有一个特定的晶胞，其中包含若干个原子。
当入射的x射线穿过晶胞时，它会与其中的原子相互作用，引起干涉和散射，从而在出射方向上形成一系列特定的衍射点。
这些衍射点的位置和强度与晶体结构以及入射x射线的波长有关。
由此可以通过对衍射图样的分析来确定晶体的结构。
因此可以使用x射线衍射来确定几乎所有晶体的结构。
在实际应用中，使用的x射线波长通常为0.1纳米至1纳米范围内的水平。
使用薄晶片制备样品，这可以使x射线穿过晶体的路程尽可能短，从而增加衍射的强度。
此外，通常要使用高分辨率的探测器来捕捉衍射图样中的弱信号。
由于x射线衍射技术具有许多优点，如非破坏性、精度高、可靠性强等，因此在多个领域得到了广泛应用。
在材料科学中，它可以用于研究纳米晶、薄膜等材料的结构。
在药物研究中，它可以用于确定药物的晶体结构，从而为药物设计提供重要信息。
在工业中，它可以用于研究金属、合金等材料的结构和相变行为，从而为材料的开发和制造提供帮助。
总之，x射线衍射是一种非常重要的材料研究技术，在多个领域得到了广泛应用。
简述X射线衍射法的基本原理和主要应用1. 基本原理X射线衍射法是一种研究晶体结构的重要方法，它利用X射线的特性进行衍射分析。
其基本原理包括以下几个方面：•布儒斯特定律：X射线在晶体中发生衍射时，入射角、出射角和入射光波长之间满足布儒斯特定律，即$n\\lambda = 2d\\sin\\theta$，其中n为整数，$\\lambda$为X射线的波长，d为晶面间的间距，$\\theta$为入射角或出射角。
•薛定谔方程：晶体中的原子排列形成周期性结构，电子在晶格中运动的波动性质可以用薛定谔方程描述。
X射线被晶体衍射时，其波长与晶体中电子的波动性相互作用，形成了衍射波。
•动态散射理论：根据动态散射理论，晶体中的原子或离子吸收入射的X射线能量，并以球面波的形式发出，与其他原子或离子产生相互干涉，从而形成衍射图样。
2. 主要应用X射线衍射法广泛应用于材料科学、化学、地质学等领域，具有以下主要应用：•晶体结构分析：X射线衍射法可以确定晶体的晶格常数、晶胞角度和晶体中原子的位置，通过分析衍射图样的强度和位置，获得晶体结构的信息。
•材料表征：X射线衍射法可用于分析材料的相变、晶体有序度、晶格缺陷和晶体生长方向等特征。
例如，在合金研究中，可以通过X射线衍射技术鉴定合金中出现的新相和晶格畸变。
•晶体品质评估：通过分析衍射峰的尺寸和宽度，可以评估晶体的品质，包括晶格结构的完整性、晶体中的位错和晶格缺陷等。
•结晶体制备与成分分析：利用X射线衍射法可以研究物质的结晶过程，了解晶体生长的动力学和晶体取向的控制方法。
此外，还可以使用X射线衍射方法对材料中的成分进行分析。
•衍射仪器的研发与改进：X射线衍射法的应用也推动了衍射仪器的研发与改进，包括X射线源、X射线衍射仪和探测器等，提高了测量精度和分辨率。
3. 总结X射线衍射法作为一种非破坏性的分析技术，通过衍射图样的分析，可以获得晶体结构和材料特性的信息。
其基本原理包括布儒斯特定律、薛定谔方程和动态散射理论。
X射线衍射分析原理及应用一、X射线衍射分析的原理X射线衍射的基本原理是当X射线入射到晶体表面时，由于晶体具有定向排列的原子或离子，X射线与晶体中的电子发生相互作用并散射，形成不同方向上的干涉条纹，通过测量和分析这些干涉条纹的位置和强度可以推断出晶体的结构特征。
具体来说，X射线衍射分析的原理可以归纳为以下几个方面：1. 布拉格法则：当入射角θ和出射角θ'满足布拉格方程nλ = 2d·sinθ，即入射的X射线与晶体晶面的倾角和衍射角满足特定的关系时，会发生衍射。
2.动态散射：在晶体中，入射的X射线会与晶格中的电子发生相互作用，散射成各个方向上的次级波，波的振动方向垂直于入射方向。
3.干涉：次级波在不同晶面的散射电子之间发生干涉，产生特定的干涉条纹。
4.衍射图样：干涉条纹的位置和形状与晶体的晶胞结构、晶面间距以及晶体取向有关，通过测量和分析衍射图样可以确定这些信息。
二、X射线衍射分析的应用1.晶体结构分析：通过在不同角度下测量样品的X射线衍射图样，可以推断出材料的晶体结构，包括晶胞参数、晶面间距、原子位置等信息。
这对于理解材料的物理、化学以及电子结构等性质非常重要。
2.晶体取向分析：X射线衍射分析可以用来确定晶体中不同晶向的取向分布，即晶体中晶面的取向。
这对于材料工艺和性能的控制具有重要意义，例如金属的冷轧、挤压等过程中，晶体的取向对材料的力学性能有很大影响。
3.晶体缺陷分析：晶体中存在着各种缺陷，如位错、晶界、析出相等。
通过观察和分析X射线衍射图样中的峰形和峰宽等信息，可以确定晶体的缺陷类型和含量，进而了解材料的机械、电学以及热学性质。
4.应力分析：在材料的变形过程中，晶体中会引入应力场。
应力会引起晶格的畸变，从而导致X射线衍射图样的形状和位置发生变化。
通过分析这些变化可以得到材料中的应力分布和大小，对于材料的力学性能的评估和优化具有重要意义。
总之，X射线衍射分析是一种非常重要的材料表征方法，可以提供丰富的关于晶体结构、晶胞参数、晶体取向以及晶体缺陷等信息。
X射线衍射分析X射线衍射分析是一种广泛应用于材料科学和固态物理领域的实验技术。
通过照射物质样品，利用X射线在晶体中的衍射现象，可以获得有关物质结构和晶体学信息的重要数据。
本文将介绍X射线衍射分析的原理、应用和发展。
一、X射线衍射分析原理X射线衍射分析的基本原理是X射线的衍射现象。
当X射线照射到晶体上时，晶体中的原子会对X射线产生散射，形成一种有规律的衍射图样。
这个衍射图样会显示出晶体的结构信息，包括晶体的晶格常数、晶胞形状和晶体的定向等。
X射线衍射实验一般使用Laue方法或布拉格方法。
Laue方法是在一束平行的X射线照射下，观察其经过晶体后的衍射图样，通过分析该图样可以得到晶体的结构信息。
布拉格方法则是通过将一束X射线通过晶体，利用布拉格方程进行衍射角度的计算，从而确定晶体的晶格常数和定向。
二、X射线衍射分析应用X射线衍射分析被广泛应用于材料科学和固态物理领域。
它可以用来研究晶体的结构和晶体学性质，例如晶格参数、晶胞参数和晶体定向。
此外，X射线衍射还可以用于材料的质量控制和表征、相变研究、晶体缺陷分析等。
在材料科学领域，X射线衍射分析常用于矿物学、金属学和半导体学的研究。
例如，在矿物学中，通过X射线衍射分析可以确定矿石中的不同晶型矿物的比例和结构信息。
在半导体学中，X射线衍射分析可以帮助研究晶体管的晶格结构和界面形态。
三、X射线衍射分析的发展X射线衍射分析作为一种实验技术，随着科学研究的深入不断发展。
在仪器设备方面，X射线源的进步使得可以获得更高分辨率的衍射图样；探测器的改进使得观测和数据分析更加准确和高效。
同时，随着计算机技术的发展，数据处理和分析的速度大大提高，使得研究人员可以更直观、更准确地分析X射线衍射图样。
此外，X射线衍射分析的理论研究也在不断深入，衍射峰的定性和定量分析方法得到了大量改进，使得X射线衍射分析在材料科学研究中的应用更加广泛。
总结：X射线衍射分析是一种重要的实验技术，在材料科学和固态物理领域具有广泛的应用价值。

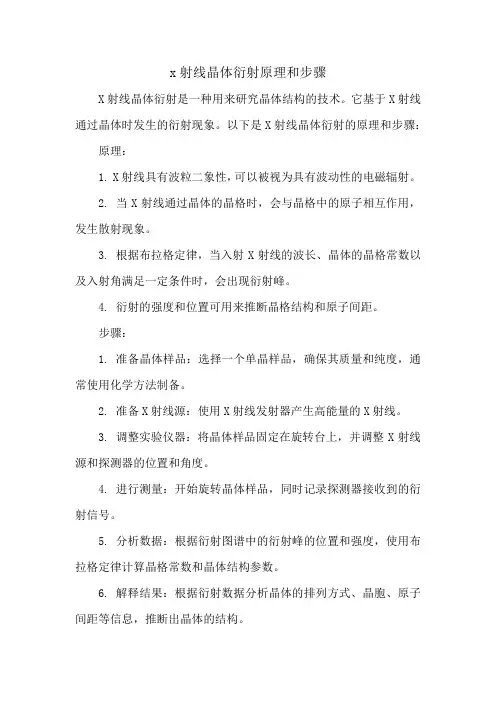

x射线晶体衍射原理和步骤
X射线晶体衍射是一种用来研究晶体结构的技术。
它基于X射线通过晶体时发生的衍射现象。
以下是X射线晶体衍射的原理和步骤：原理：
1. X射线具有波粒二象性，可以被视为具有波动性的电磁辐射。
2. 当X射线通过晶体的晶格时，会与晶格中的原子相互作用，发生散射现象。
3. 根据布拉格定律，当入射X射线的波长、晶体的晶格常数以及入射角满足一定条件时，会出现衍射峰。
4. 衍射的强度和位置可用来推断晶格结构和原子间距。
步骤：
1. 准备晶体样品：选择一个单晶样品，确保其质量和纯度，通常使用化学方法制备。
2. 准备X射线源：使用X射线发射器产生高能量的X射线。
3. 调整实验仪器：将晶体样品固定在旋转台上，并调整X射线源和探测器的位置和角度。
4. 进行测量：开始旋转晶体样品，同时记录探测器接收到的衍射信号。
5. 分析数据：根据衍射图谱中的衍射峰的位置和强度，使用布拉格定律计算晶格常数和晶体结构参数。
6. 解释结果：根据衍射数据分析晶体的排列方式、晶胞、原子间距等信息，推断出晶体的结构。
通过X射线晶体衍射技术，可以研究各种晶体的结构，帮助科学家了解物质的组成和性质，以及开发新材料。
论述x射线衍射的原理及应用
X射线衍射是一种利用X射线与晶体相互作用而产生的衍射现象来研究晶体结构的方法。
其原理可以归纳为以下几点：
1. X射线的波长与晶格常数的数量级相近，因此X射线与晶体的原子相互作用较强。
当X射线入射到晶体上时，会被晶体中的原子散射，并且由于晶体的周期性排列，散射光的干涉效应会形成衍射图样。
2. 晶体中的各个晶面对X射线的散射光具有相干性，且满足布拉格衍射条件。
根据布拉格方程，当入射角、散射角和晶面间距之间满足一定关系时，会出现衍射峰，即特定方向的散射光强度增强。
3. 通过测量衍射峰的位置和强度，可以推断出晶体中的原子排列方式、晶胞尺寸和晶格常数等结构信息。
X射线衍射在材料科学、物理学和化学等领域有广泛应用：
1. 确定晶体结构：X射线衍射是确定晶体结构的重要方法，可以用于研究晶体的晶胞参数、晶格对称性和原子排列方式等信息。
2. 相变研究：X射线衍射可以用于研究材料的相变行为，例如晶体的相变温度、相变机制和相变过程等。
3. 晶体缺陷分析：通过分析衍射峰的形状和位置变化，可以研究晶体中的缺陷、畸变和应力等信息。
4. 晶体取向分析：通过测量衍射图样的方向和强度，可以确定晶体的取向信息，用于材料的定向生长和晶体学研究等。
5. 薄膜和多层结构研究：X射线衍射可以用于研究薄膜和多层结构的晶体学性质，包括晶格常数、晶面取向和晶体品质等。
总之，X射线衍射是一种重要的研究晶体结构和材料性质的方法，具有广泛的应用价值。
x射线晶体学原理
X射线晶体学原理是指利用X射线与晶体相互作用的现象和原理进行研究的一门科学。
根据x射线与晶体相互作用的结果可推测出晶体的结构，从而了解晶体的组成和排列。
X射线晶体学的主要原理包括：
1. X射线衍射原理：当X射线通过晶体时，会与晶体内原子相互作用，产生衍射现象。
根据衍射的强度和方向，可以推导出晶体中原子的排列和空间结构。
2. Bragg衍射定律：Bragg定律描述了X射线在晶体中的衍射规律。
它表明，当X射线入射角和出射角满足一定条件时，可以得到明亮的衍射峰，从而确定晶体中原子的间距。
3. 晶体结构分析：通过测量衍射角度和衍射强度，可以得到X 射线衍射图样，然后通过衍射图样的解析和计算，可以确定晶体的结构参数，如晶胞参数、原子位置等。
通过X射线晶体学原理，可以研究和解析各种晶体的结构，包括无机晶体、有机晶体、生物大分子晶体等。
这对于材料科学、化学、生物学等领域的研究具有重要意义。
x射线衍射工作原理X射线衍射是一种广泛应用于材料结构分析和晶体学研究的技术。
其工作原理基于X射线穿过晶体后的散射现象。
X射线通过晶体时，会与晶体内的原子发生作用，导致X射线的散射方向和强度发生改变。
通过测量和分析散射X射线的特性，我们可以得到关于晶体的结构信息。
X射线衍射的工作原理可以用布拉格定律来解释。
根据布拉格定律，当入射X射线的波长和晶体的晶格常数满足特定条件时，散射的X射线波面会叠加形成衍射图样。
这些衍射图样呈现出明亮的衍射斑点，每个斑点对应着晶体中特定的晶面。
为了进行X射线衍射实验，首先需要一台X射线发生器。
X射线发生器会产生高能的X射线束，该束通过使用称为X射线管的装置产生。
X射线管由阴极和阳极组成，当阴极发射电子时，经过加速和碰撞作用，产生X射线。
产生的X射线束通过调节的光学元件来聚焦，并进一步通过样品。
样品是一个晶体，在X射线束的作用下，产生散射。
散射的X射线被称为衍射光，其角度和强度可以通过衍射图样来确定。
接下来，衍射光会被收集并聚焦到一个光学探测器上，比如一个镜子或一个光电二极管。
探测器会记录下衍射光的特性，并通过电信号转换为可见的图像或者其他数据。
最后，通过分析衍射图样和探测器记录的数据，我们可以推断出晶体的结构信息，比如晶胞参数、晶面排列等。
这些结构信息对于研究材料性质和开发新材料具有重要意义。
总之，X射线衍射通过测量和分析散射的X射线来研究晶体结构。
它的工作原理基于X射线的穿透和散射现象，通过衍射图样和探测器记录的数据可以获得晶体的结构信息。
这种技术在材料科学和晶体学研究中发挥着重要作用。
