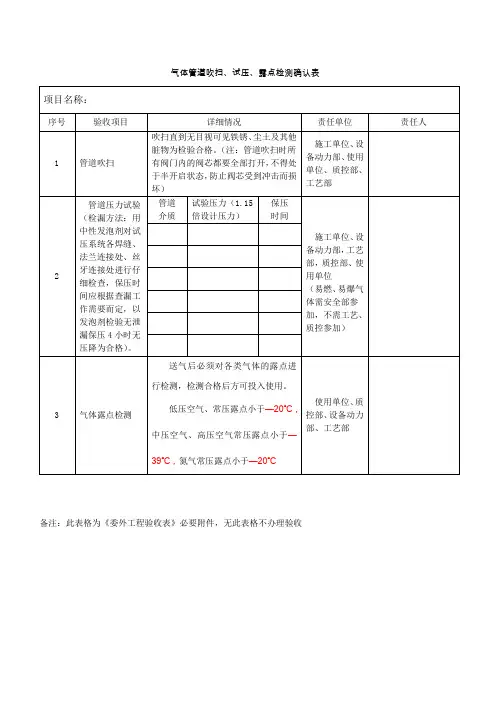

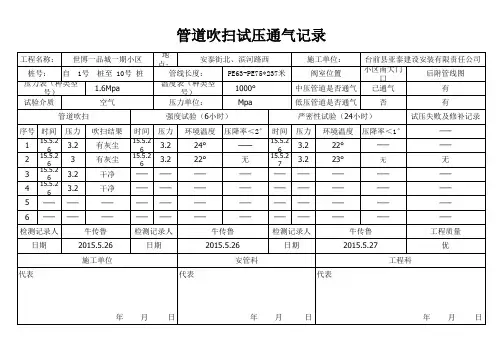

燃气管道吹扫试压记录(最新版)

管道试压吹扫规范要求(最新版)Technical safety means that the pursuit of technology should also include ensuring that peoplemake mistakes( 安全技术 )单位：_________________________姓名：_________________________日期：_________________________精品文档 / Word文档 / 文字可改管道试压吹扫规范要求(最新版)一、工程概况特变电工多晶硅项目一期工程中的管道介质分为蒸汽、蒸汽冷凝液、氢气、氯化氢、仪表空气、制冷液、冷却水、氮气、洗涤液、氯硅烷（汽、液）等，管道材质有不锈钢、碳钢、合金钢等。

为了使管道试压、吹扫工作能顺利的进行，特编制本施工说明书。

由于多晶硅装置生产中氯硅烷等介质遇水反应生成盐酸将腐蚀设备管道，并在反应同时产生氢气将造成爆炸危险。

此外结合国内多晶硅行业的建设、生产操作习惯，为保证各项目的开车进度，管道命名表中的大量管道在试验介质栏填写的是“空气”（或氮气），与常规设计中大量采用水压有较大区别。

本规定提请各施工单位在试验时注意气压试验的危险性，应合理组织试压回路避免由此带来的风险。

若选择水压试验，则请注意在水压试验后将系统中的水排净，并保证在输送氯硅烷等工艺介质前将系统干燥吹扫至露点-40℃以下。

使用范围：成达工程公司负责工程设计的所有多晶硅装置HCL合成、三氯氢硅合成、精馏提纯、罐区、氢化、还原、三套尾气分离系统（CDI）、这几个主要工序中氯硅烷管道及与氯硅烷管道设备直接相连的HCL，H2,N2等管道，不适用于废气及废液处理工序。

采用的主要标准：GB50235-97《工业金属管道工程施工及验收规范》试验基本依据：管道在脱脂清洗、安装完毕、热处理及无损检验合格后应进行压力试验，试验介质和压力的选择建议按成达工程公司提交的设计文件《管道命名表》进行。

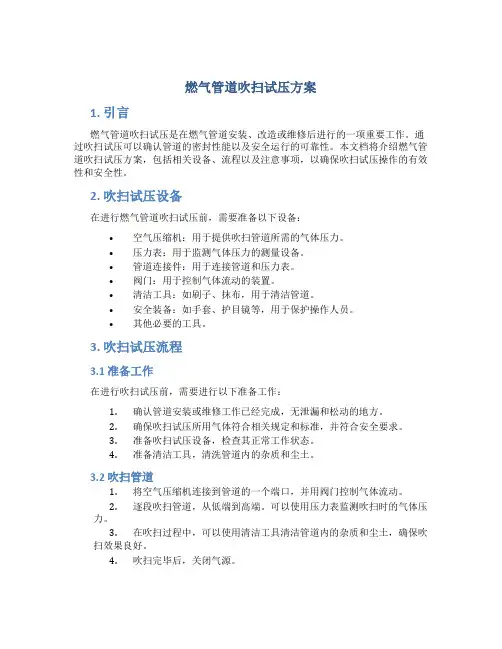

燃气管道吹扫试压方案1. 引言燃气管道吹扫试压是在燃气管道安装、改造或维修后进行的一项重要工作。

通过吹扫试压可以确认管道的密封性能以及安全运行的可靠性。

本文档将介绍燃气管道吹扫试压方案，包括相关设备、流程以及注意事项，以确保吹扫试压操作的有效性和安全性。

2. 吹扫试压设备在进行燃气管道吹扫试压前，需要准备以下设备：•空气压缩机：用于提供吹扫管道所需的气体压力。

•压力表：用于监测气体压力的测量设备。

•管道连接件：用于连接管道和压力表。

•阀门：用于控制气体流动的装置。

•清洁工具：如刷子、抹布，用于清洁管道。

•安全装备：如手套、护目镜等，用于保护操作人员。

•其他必要的工具。

3. 吹扫试压流程3.1 准备工作在进行吹扫试压前，需要进行以下准备工作：1.确认管道安装或维修工作已经完成，无泄漏和松动的地方。

2.确保吹扫试压所用气体符合相关规定和标准，并符合安全要求。

3.准备吹扫试压设备，检查其正常工作状态。

4.准备清洁工具，清洗管道内的杂质和尘土。

3.2 吹扫管道1.将空气压缩机连接到管道的一个端口，并用阀门控制气体流动。

2.逐段吹扫管道，从低端到高端。

可以使用压力表监测吹扫时的气体压力。

3.在吹扫过程中，可以使用清洁工具清洁管道内的杂质和尘土，确保吹扫效果良好。

4.吹扫完毕后，关闭气源。

3.3 试压管道1.在吹扫完毕后，将压力表连接到管道的一个端口，并用阀门控制气体流动。

2.增加气体压力，逐段试压管道。

可以使用压力表监测试压时的气体压力。

3.持续试压一段时间，观察管道是否存在泄漏或变形现象。

4.试压完毕后，关闭气源，并记录试压结果。

4. 注意事项在进行燃气管道吹扫试压时，需要注意以下事项：1.操作人员应熟悉操作流程，并佩戴相应的安全装备。

2.吹扫试压设备应保持良好的工作状态，并定期进行维护保养。

3.管道吹扫试压前应进行清洁工作，确保管道内无杂质和尘土。

4.气体压力应符合相关规定和标准，不得超过管道承受压力。

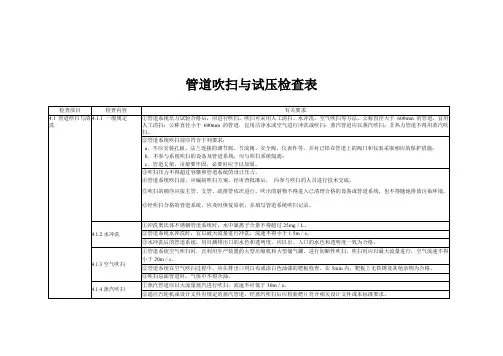

室外燃气管道燃气管道吹扫输气管线在施工过程中积存下来的污、杂物如水、泥、石、砂、焊渣等会影响气质，降低输气能力，堵塞仪表，故应在管线安装完毕后进行吹扫，吹扫介质应采用压缩空气。

燃气吹扫应满足下列要求：1、吹扫口设在开阔地段并加固；2、介质在管内实际流速不低于20米/秒；3、每次吹扫管道的长度不宜超过500m；当管道长度超过500m时，宜分段吹扫；4、吹扫时的最高压力不得超过管道的设计压力，且不得大于0.3MPa；5、吹扫管段内的调压器、阀门、孔板、过滤网、燃气表等设备不应参与吹扫，待吹扫合格后再安装复位；6、吹扫介质宜采用压缩空气，严禁采用氧气和可燃性气体；7、吹扫应反复进行数次，直到管道内无杂质的碰撞声和水流声，连续5分钟白色标记上显示无铁锈、尘土、水份及其它污物，确认吹净为止，同时做好记录。

十一、试压与验收试压包括强度试验和严密性试验（一）室外燃气管道强度试验强度试验的目的是检查管材、焊缝和接头处有无变形等明显缺陷及泄漏点。

1、强度试验前应具备下列条件：1）实验用的压力表应在校验有效期内；2）管道焊接检验、吹扫合格；3）埋地管道回填土宜宜回填至管上方0.5m以上，并留出焊接口。

2、管道应分段进行压力试验，试验管道分段最大长度宜按表4-20执行。

管道试压分段最大长度表4-203、管道试验用压力表不应少于两块，并应分别安装在试验管道的两端。

4、试验用压力表的量程应为试验压力的1.5～2倍，其精度不得低于1.5等级。

5、强度试验压力和介质应符合表4-21的规定强度试验压力和介质表4-216、进行强度试验时，压力应逐步缓升，首先升至试验压力的50%，应进行初检，如无泄漏、异常，继续升压至试验压力，然后宜稳压1小时后，观察压力表不应少于30分钟，无压力降为合格。

（二）室外燃气管道严密性试验严密性试验的目的是检查焊缝和接头处的微量泄漏。

1、严密性试验的介质宜采用空气，试验压力应满足下列要求：1）设计压力小于10KPa时，试验压力应为20KPa。

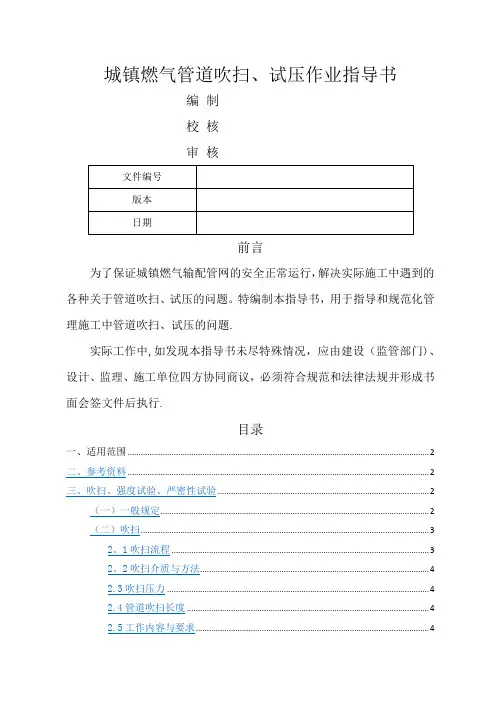

城镇燃气管道吹扫、试压作业指导书编制校核审核前言为了保证城镇燃气输配管网的安全正常运行，解决实际施工中遇到的各种关于管道吹扫、试压的问题。

特编制本指导书，用于指导和规范化管理施工中管道吹扫、试压的问题.实际工作中,如发现本指导书未尽特殊情况，应由建设（监管部门)、设计、监理、施工单位四方协同商议，必须符合规范和法律法规并形成书面会签文件后执行.目录一、适用范围 (2)二、参考资料 (2)三、吹扫、强度试验、严密性试验 (2)（一）一般规定 (2)（二）吹扫 (3)2。

1吹扫流程 (3)2。

2吹扫介质与方法 (4)2.3吹扫压力 (4)2.4管道吹扫长度 (4)2.5工作内容与要求 (4)（三）强度试验 (6)3。

1强度试验流程 (6)3。

2强度试验压力与介质 (6)3。

3管道强度试验长度 .................................................................... 错误!未定义书签。

3。

4工作内容与要求 (7)（四）严密性试验 (9)4.1严密性试验流程 (9)4。

2严密性试验压力与介质 (9)4.3工作内容与要求 (10)四、附件 (12)附件1 (12)附件2 (13)附件3 (14)附件4 (15)附件5 (16)一、适用范围本作业指导书适用于城镇燃气设计压力不大于4。

0MPa的新建、改建和扩建输配工程和室内供气压力小于或等于0.8MPa（表压）的新建、改建和扩建的城镇居民住宅、商业用户、燃气锅炉房、试验室、工业企业项目的施工及验收。

二、参考资料《城镇燃气输配工程施工及验收规范》 CJJ33—2005《城镇燃气室内工程施工与质量验收规范》 CJJ94-2009三、吹扫、强度试验、严密性试验图3。

1 总体流程图（一)一般规定1。

1吹扫、试压方案已通过监理、（建设）单位审批,已经完成吹扫、试压技术交底。

1。

2除补口、涂漆、隔热层和保温层外，已按设计文件全部安装完成，安装质量经施工单位自检和监理（建设）单位检查确认符合规范规定，检验记录资料齐全且签字完成。

通道县天然气利用工程燃气管道吹扫试压方案编制: 廖军华审核: 胡佑华审批: 杨波四川华安油气工程安装有限公司2014年 5月一、工程概况1、工程简述本工程为通道县天然气利用工程。

输气管线规格：PE100 SDR17.6，De90、De110、De160、De200；管道设计压力：0.4Mpa；天然气运行压力：0.2~0.35 Mpa；设计温度：常温输送介质：天然气二、编制依据1、《城镇燃气设计规范》GB50028-20062、《城镇燃气输配工程施工及验收规范》CJJ33—20053、通道县天然气利用工程管道施工设计规范及施工设计说明4、现场实际情况三、施工流程施工程序：前期准备→管线吹扫→强度试验→严密性试验→完善试验记录。

1、前期准备（1）施工准备①管线及管线附件安装完毕。

②所有的设备，资料齐全，质量证明书符合要求。

③用作吹扫气源的设备已完成准备工作。

④吹扫试压的进气和排气系统已安装完毕。

⑤吹扫试压用临时放散阀安装就位完毕。

（2）其他准备①施工前，应向施工人员做好技术交底，使所有人员明确任务及施工注意事项。

②沿线进行检查确保所有焊口应全部组焊补口完毕，不存在漏焊、漏补。

③试压段的管沟应全部回填完毕，不存在露管现象。

④沿线的工农关系已协调，放空点应安排妥当。

2、管线吹扫（1）吹扫要求①吹扫范围内的管道已按设计图纸全部完成；②施工前，应将用于施工的设备如空压机进行全面检查、保养、清除机械故障，进行试运转，使之处于运转良好状态。

③试验用压力表已经校验合格，精度不低于 1.5级、表盘满刻度值为最大被测压力的1.5-2倍，压力表不少于2块；④吹扫口应设在开阔地段并加固，吹扫时应设安全区域，吹扫出口严禁站人。

⑤吹扫口与地面的夹角30°～45°之间，吹扫口管段与吹扫管道必须采用平缓过渡对焊。

吹扫口直径应符合表1的规定。

表1 吹扫口直径（mm）⑥吹扫介质：吹扫介质宜采用压缩空气，严禁采用氧气和可燃性气体。

中压燃气管道吹扫试压方案一、方案概述为确保中压燃气管道的安全使用，需要对新建或维修的管道进行吹扫试压。

本方案旨在指导中压燃气管道的吹扫试压操作，确保操作安全和试验合格。

二、试验设备1.高压空压机：用于提供试压所需的压力和气体。

2.吹管：选择合适材质和尺寸的气体传输管道。

3.压力表：用于监测试压过程中的压力变化。

4.管道安全阀：用于避免过高的压力对管道造成损害。

三、试验步骤1.检查气体管道布置：确保管道安装正确、无死角和堵塞，并保证线路畅通。

2.检查气体传输管道：检查吹管是否存在损坏或堵塞情况，确保吹管畅通。

3.连接高压空压机：将高压空压机与管道连接，并确保连接牢固。

4.开启空压机：按照空压机的操作步骤，启动空压机，将空气送入管道进行吹扫。

5.吹扫气体管道：通过空压机，将气体送入管道中进行吹扫，确保管道内杂质清除。

6.监测压力变化：使用压力表监测管道内的压力变化，确保管道内的压力达到要求。

7.试压启动：当吹扫完成后，关闭空压机，并连接试压设备，开始试压。

8.监测试压过程：使用压力表监测试压过程中的压力变化，并确保压力稳定在要求范围内。

9.试压结束：当试压时间到达规定时间后，关闭试压设备，并记录试压结果。

10.清理场地：试压结束后，将设备和管道清理干净，并归位。

四、安全注意事项1.操作人员必须经过专业培训，并熟悉试压流程和各种设备的操作方法。

2.气体管道吹扫前，要确保人员安全撤离，防止发生气体泄漏引发事故。

3.在试压过程中，要时刻关注压力变化，避免超过管道承受压力。

4.在试压过程中，应设置适当的安全阀，以防止管道压力过高导致设备和管道受损。

5.严禁在试压过程中随意操作设备和管道，确保操作规范和安全。

五、质量控制1.在吹扫过程中，要确保管道内无杂质和堵塞情况，否则需重新吹扫。

2.在试压过程中，要严格控制试压时间和压力，确保试压结果符合规定标准。

3.在试压结束后，要仔细检查管道和试压设备是否存在漏气或损坏情况，并及时处理。

·规范明确规定先试压后吹扫，如果还需气密性试验和通球顺序是这样的：1.试验、2.吹扫、3.气密性（一）、清管的几项工艺参数1、清管器运行速度：密封良好，没有泄流孔的清管器和清管球的平均运行速度，可认为与气流速度是一致的。

2、清管压力：即推动清管器和被清物体在管道中运动所需的压力，可认为是清管器的磨擦阻力被推动的液位高度和沿程磨擦阻力的总和。

3、清管排液量、排气量：需要时则按公式计算，通常不计算。

（二）、准备工作1、查阅设计图纸与施工资料，勘测现场，检查工程完成情况，由工程总承包单位负责组织。

①了解地形、地貌，以确定如何分段，确定收发球点，分析清管器可能受阻地点。

②检查工程完成情况及质量问题，对发现问题的分工，限期解决。

③查阅施工资料，如分段强度与气密性试验报告。

④了解三通、弯头、波形伸缩节的位置。

⑤了解施工期间，燃气管道内是否进水及集水的部位等。

2、以上工作完成后，编制通球扫线施工组织设计与通球扫线平面图。

根据工程特点，制定施工方案，安全技术措施等。

下：1Mpa ＝10bar （巴）＝ 10.2kg/cm 2管道吹扫是工业是经常遇到的事。

一个工程施工完成后，由于管道焊接过程中有焊渣存在以及施工中管道中存在其它异物，在开车（生产）中这些杂物会影响生产，使生产达不到预期目的或不能生产。

所以在开车前要进行管道吹扫。

管道吹扫有压缩空气吹扫、蒸汽吹扫等，也可进行化学清洗。

其目的都是清除杂物，使管道清洁。

缩空气吹扫、蒸汽吹扫一般用打把来检验其效果。

化学清洗有专门的部标验收标准。

"管道吹扫"主要用于较严格要求的管道.比如说汽车厂的喷漆管道,如果内有杂质,就会影响产品的质量.所以在管道安装后,一定要进行管道吹扫,还要注意气源的纯净性.将管道内的杂质,焊药,全部吹出,才能进行下一步的安装.还有天然气管道,主管道焊接后,也要进行管道吹扫,以保证用户的炉灶不会被杂质堵塞.管道吹扫的还有国家标准,对管道吹扫的风速,吹扫时间都有响应的规定.还有专用的记录表,操作人,记录人,监督人,还要填写吹扫记录,都要在表上签字,留做备案.输气管道工程的通球扫线1概况输送燃气的管道技术要求较高，一旦发生危险，其的后果十分严重，陕京天然气输气干线天津支线,西起河北省的永清县城关镇东约2.5 km 处的永清分输站东侧,东止天津第一煤气厂。

天然气中低压管道吹扫试压方案1、管道吹扫管道吹扫介质为温度不大于40℃的压缩空气，吹扫压力不大于管道设计压力。

吹扫风速不得低于20m/s,用白布置于排出口检查，无赃物吹出为合格。

强度试验压力为设计压力的1.5倍，但钢管及聚乙烯管道（SDR11)不得低于0.4MPa,聚乙烯管道（SDR17.6)不得低于0.2MPa。

试验时间最少为1H，无压降为合格。

试验压力计的量程应为试验压力的1.5-2倍，强度试验压力精度不得低于1.5级，严密性试验压力计的精度等级、最小分格值及表盘直径应满足CJJ33表12.4.2的要求。

发包人鉴于使用精确度达0.05%的电子压力计，或精确度达0.05KPa的液柱静重压力计进行试验。

聚乙烯管道压力试验特别注意事项：中压B管道应经过至少24H稳压、中压A管道应经过至少48H稳压，才开始进行压力试验。

来将管道升压的热河空气压缩机，应配备空气过滤器将压缩空气中的油雾清除。

应待整个系统(尤其是熔合接口）冷却后，方可进行压力试验。

2、压力试验安全要求进行压力试验的热河管道，应与气体供应来源分离。

试验压力在0.02MPa或以上时，所有管道外露部分须在显眼处展示警示牌，以示正进行压力试验。

试验压力在0.02MPa或以上时，测试竖管上应安设压力放泄阀，并调校以防止试验压力超过设定压力的5% 当压力提升时，所有人不应逗留在管沟内，在试验期间，只准负责测试接口的人员留于管沟内。

但无论配件已经如何安稳的固定，这些人员在任何时间都不应停留在管帽、管塞，弯管、三通管后面。

有试验仪器应安放在地面距离管沟边最少1m处，并不应放在管沟末端正对管道的位置。

整个压力试验过程中，特别是中亚管道，应间隙检验整个系统，以确保所有锚固设施牢固及无危险存在。

在压力试验或压力提升期间，如发现管道有任何移动迹象，应立刻停止压力试验及释放管道内的压力，并采取补救措施纠正这类情况。

不应使用观赏的阀门作为封堵。

压力试验期间测试管道上所有的阀门必须在开启的位置。

管道试压吹扫规范要求(最新版)Technical safety means that the pursuit of technology should also include ensuring that peoplemake mistakes( 安全技术 )单位：_________________________姓名：_________________________日期：_________________________精品文档 / Word文档 / 文字可改管道试压吹扫规范要求(最新版)一、工程概况特变电工多晶硅项目一期工程中的管道介质分为蒸汽、蒸汽冷凝液、氢气、氯化氢、仪表空气、制冷液、冷却水、氮气、洗涤液、氯硅烷（汽、液）等，管道材质有不锈钢、碳钢、合金钢等。

为了使管道试压、吹扫工作能顺利的进行，特编制本施工说明书。

由于多晶硅装置生产中氯硅烷等介质遇水反应生成盐酸将腐蚀设备管道，并在反应同时产生氢气将造成爆炸危险。

此外结合国内多晶硅行业的建设、生产操作习惯，为保证各项目的开车进度，管道命名表中的大量管道在试验介质栏填写的是“空气”（或氮气），与常规设计中大量采用水压有较大区别。

本规定提请各施工单位在试验时注意气压试验的危险性，应合理组织试压回路避免由此带来的风险。

若选择水压试验，则请注意在水压试验后将系统中的水排净，并保证在输送氯硅烷等工艺介质前将系统干燥吹扫至露点-40℃以下。

使用范围：成达工程公司负责工程设计的所有多晶硅装置HCL合成、三氯氢硅合成、精馏提纯、罐区、氢化、还原、三套尾气分离系统（CDI）、这几个主要工序中氯硅烷管道及与氯硅烷管道设备直接相连的HCL，H2,N2等管道，不适用于废气及废液处理工序。

采用的主要标准：GB50235-97《工业金属管道工程施工及验收规范》试验基本依据：管道在脱脂清洗、安装完毕、热处理及无损检验合格后应进行压力试验，试验介质和压力的选择建议按成达工程公司提交的设计文件《管道命名表》进行。

城镇燃气管道吹扫、试压作业指导书编制校核审核为了保证城镇燃气输配管网的安全正常运行，解决实际施工中遇到的各种关于管道吹扫、试压的问题。

特编制本指导书，用于指导和规范化管理施工中管道吹扫、试压的问题。

实际工作中，如发现本指导书未尽特殊情况，应由建设（监管部门）、设计、监理、施工单位四方协同商议，必须符合规范和法律法规并形成书面会签文件后执行。

一、适用范围 (4)二、参考资料 (4)三、吹扫、强度试验、严密性试验 (4)（一）一般规定 (4)（二）吹扫 (5)2.1吹扫流程 (5)2.2吹扫介质与方法 (6)2.3吹扫压力 (6)2.4管道吹扫长度 (6)2.5工作内容与要求 (6)（三）强度试验 (8)3.1强度试验流程 (8)3.2强度试验压力与介质 (9)3.3管道强度试验长度 (10)3.4工作内容与要求 (10)（四）严密性试验 (12)4.1严密性试验流程 (12)4.2严密性试验压力与介质 (12)4.3工作内容与要求 (13)四、附件 (17)附件1 (17)附件2 (18)附件3 (19)附件4 (20)附件5 (21)一、适用范围本作业指导书适用于城镇燃气设计压力不大于4.0MPa的新建、改建和扩建输配工程和室内供气压力小于或等于0.8MPa（表压）的新建、改建和扩建的城镇居民住宅、商业用户、燃气锅炉房、试验室、工业企业项目的施工及验收。

二、参考资料《城镇燃气输配工程施工及验收规范》 CJJ33-2005《城镇燃气室内工程施工与质量验收规范》 CJJ94-2009三、吹扫、强度试验、严密性试验图3.1 总体流程图（一）一般规定1.1吹扫、试压方案已通过监理、（建设）单位审批，已经完成吹扫、试压技术交底。

1.2除补口、涂漆、隔热层和保温层外，已按设计文件全部安装完成，安装质量经施工单位自检和监理(建设)单位检查确认符合规范规定，检验记录资料齐全且签字完成。

1.3试验时应设巡视人员，无关人员不得进入。
