电力系统继电保护不稳定的原因与应对方法摘要:在电力行业和科学技术不断提升的背景下,计算机科学技术为基础的微机保护装置,通过可编程控制系统对电力系统自动监测,使电力设备实现稳定、安全、有效地运行。
但继电保护装置也会因各种原因出现不稳定现象,发生误动或拒动。
关键词:电力系统继电保护;不稳定原因;措施引言继电保护装置响应迅速,变电运行系统一旦发生安全隐患或是运行故障,继电保护系统能够在第一时间展开分析与维修,快速排除故障。
但是在该装置系统运行过程中,难免出现故障问题,比如自身故障、电网结构存在缺陷等,极易影响继电保护效果的发挥。
1电力继电保护基本概述继电保护即电力系统自身或者是电力元件出现故障,影响系统安全运行的情况下,能够及时将警告信号发出,或者向直接控制断路器作出跳闸命令的自动化设备。
继电保护装置要想将任务顺利完成,从技术层面来讲,应体现出迅速性、选择性、可靠性、灵敏性。
迅速性即继电保护装置能够将故障尽快切除,尽量使用户、设备处于低电压、大电流运行状态下的时间减少,尽量减少对设备产生的破坏,确保系统能够处于稳定运行的状态;选择性即在电力系统线路、设备出现短路的情况下,继电保护可以将故障线路、故障设备从系统内切除,在故障线路、设备断路器或是保护出现拒动的情况下,通过相邻线路、设备保护切除故障;可靠性即不需要做出动作时,不将动作做出,出现故障设备、故障线路时,及时将其从系统内切除;灵敏性即发生短路或接地故障情况下,继电保护装置需达到一定的灵敏度,一旦出现故障,可以比较迅速地将故障从系统内切除。
2电力系统继电保护不稳定的原因2.1内部因素(1)继电保护装置材质问题。
在变电运行过程中,继电保护装置功能作用的发挥容易受到材料质量的影响,在装置及系统组成水平相对较低的情况下,继电器运行温度过高,将对内部零部件造成影响。
随着装置设备运行时间的积累,继电保护装置内部结构出现损伤,进而影响其保护效果,无法为变电运行稳定状态提供有效保障。
继电保护及安全自动装置运行情况分析摘要:根据目前国家电网的规划,当前电力系统在安全运行的出现的状况,对于继电保护及安全自动装置的要求也是越来越高。
由于目前电网的分布较为复杂,电力系用难免经常出现不可预估的问题,这些电路故障主要是二次回路故障,此故障会造成安全装置的错误运行。
本文主要针对电路系统的二次回路故障进行剖析,加强继电保护以及安全装置在运行状况。
关键词:继电保护;安全自动装置;措施1.继电保护及安全自动保护装置1.1继电保护及安全自动保护装置的发展现状当前我国电网规模的不断扩大,而继电保护和安全自动装置技术也在不断发展与完善中,这种技术的发展与完善为电力系统的安全运行提供了重要保障。
而计算机互联网技术的发展,也为继电保护与安全自动保护装置技术提供了支持。
继电保护装置与安全自动保护装置的安全合理性对电力系统有着重要作用,它为电力系统的发展注入了新的活力。
继电保护和安全自动保护装置有四项基本要求:速动性、可靠性、灵敏性、选择性。
继电保护和安全自动保护装置技术在近百年的发展历程中,逐渐形成了科学、合理的保护原理,还有专业保护技术人员对于各种先进技术的运用,利用其他先进的科学技术融入到继电保护和安全自动保护装置技术中,使继电保护原理更加完善。
经过不断地发展与创新,保护装置的内部结构以及材料也有了很大改进。
然而继电保护装置与安全自动保护装置也经历了机电式、整流式、晶体管式、集成电路式、微处理机式等不同的发展阶段。
从上个世纪90年代开始,我国的继电保护技术步入了微机保护时代。
1.2.1继电保护与安全自动保护装置的优点继电保护与安全自动保护装置有两大优点,第一种是它是采用了大规模的集成电路系统,以及成熟的数据采集的方式,这两大优点充分体现了保护装置在与其他传统保护装置比较有较大的优势,它的出现符合目前微机保护时代保护装置的运用。
1.2.2与传统继电保护相比较有何特点(1)装置结构更为优越;(2)方便运用于其他辅助装置;(3)较大幅度改善继电保护的性能;(4)安全可靠性更强;(5)可以远程控制;(6)灵活性较好。
电力系统继电保护装置运行故障及处理措施摘要:在经济快速发展的情况下,电力系统的发展也得到了快速的发展,其中对电力系统的继电保护也提出很多的新要求,继电保护装置作为电力系统的主要组成部分,不仅能够保证电力系统的正常运行,同时在一定程度上保护了电气设备的重要装置。
如果在工作中,对电力系统中的继电保护装置操作不正确的话,很容易发生事故,并损坏电器设备,导致整个电力系统出现崩溃瓦解的现象。
关键词:继电保护;故障分析;电力系统一、继电保护设备的工作原理随着电力自动化技术的快速发展,电力继电保护不仅仅是局限于继电保护设备自身和电力系统的保护,而是结合电力系统的实际运行情况,针对电力系统中发生的电力故障或者事故,采取的自动控制措施。
电力系统在日常运行过程中,一旦系统发展故障或者事故,继电保护设备可以迅速做出反应,发出警告,工作人员听到报警信号之后,立即找到系统故障点,进行系统检测和维修,避免电力故障影响其他电力设备的运行状态。
在电力系统中,继电保护设备通常是利用电力系统中的异常情况或者元件短路、短路时,分析系统的电气量变化来分析来执行继电保护动作。
继电保护设备能够实现电力系统各个保护单元之间共享系统的故障信息和运行数据,重合闸装置和各个单元经过分析和判断这些信息数据,来进行协调动作,确保电力系统的安全稳定运行。
继电保护设备实现电力系统保护的基本条件是利用计算机网络将电力系统的各种保护装置联接起来,实现电力系统微机保护装置的自动化和网络化。
二、电力系统继电保护装置运行故障1、电压互感器二次电压回路故障电压互感器是继电保护在测量过程中的开始的端点,所以,它是否处于正常的工作状态会直接影响到二次系统的运作情况。
在PT二次电压的回路出现问题时,会出现较为严重的两种结果,分别是保护误动以及拒动。
PT二次电压回路中经常会出现的故障包括下列几种:第一是PT二次的中性点在接地的方法上存在着问题、主要体现在二次有多个点接地或者是没有点接地的现象。

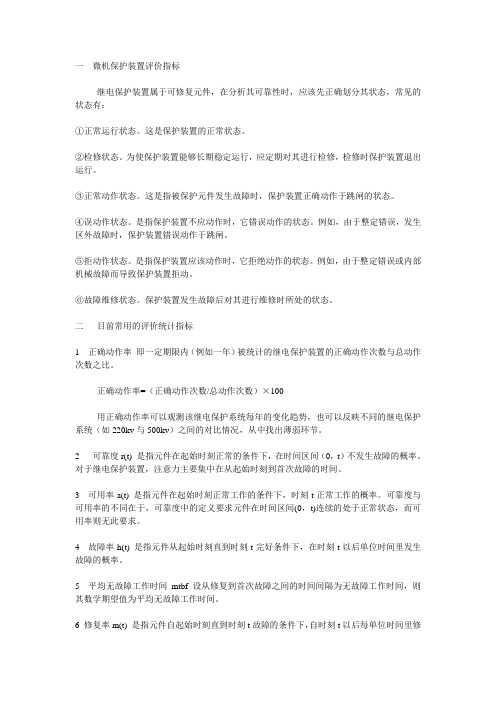

一微机保护装置评价指标继电保护装置属于可修复元件,在分析其可靠性时,应该先正确划分其状态,常见的状态有:①正常运行状态。
这是保护装置的正常状态。
②检修状态。
为使保护装置能够长期稳定运行,应定期对其进行检修,检修时保护装置退出运行。
③正常动作状态。
这是指被保护元件发生故障时,保护装置正确动作于跳闸的状态。
④误动作状态。
是指保护装置不应动作时,它错误动作的状态。
例如,由于整定错误,发生区外故障时,保护装置错误动作于跳闸。
⑤拒动作状态。
是指保护装置应该动作时,它拒绝动作的状态。
例如,由于整定错误或内部机械故障而导致保护装置拒动。
⑥故障维修状态。
保护装置发生故障后对其进行维修时所处的状态。
二目前常用的评价统计指标1 正确动作率即一定期限内(例如一年)被统计的继电保护装置的正确动作次数与总动作次数之比。
正确动作率=(正确动作次数/总动作次数)×100用正确动作率可以观测该继电保护系统每年的变化趋势,也可以反映不同的继电保护系统(如220kv与500kv)之间的对比情况,从中找出薄弱环节。
2 可靠度r(t) 是指元件在起始时刻正常的条件下,在时间区间(0,t)不发生故障的概率。
对于继电保护装置,注意力主要集中在从起始时刻到首次故障的时间。
3 可用率a(t) 是指元件在起始时刻正常工作的条件下,时刻t正常工作的概率。
可靠度与可用率的不同在于,可靠度中的定义要求元件在时间区间(0,t)连续的处于正常状态,而可用率则无此要求。
4 故障率h(t) 是指元件从起始时刻直到时刻t完好条件下,在时刻t以后单位时间里发生故障的概率。
5 平均无故障工作时间mtbf 设从修复到首次故障之间的时间间隔为无故障工作时间,则其数学期望值为平均无故障工作时间。
6 修复率m(t) 是指元件自起始时刻直到时刻t故障的条件下,自时刻t以后每单位时间里修复的概率7 平均修复时间mttr 平均修复时间是修复时间的数学期望值。
继电保护的常见故障处理及运行可靠性措施摘要:现如今,随着社会的不断进步,电力行业也蓬勃发展起来。
继电保护是电力系统的重要组成部分,它对保证系统安全运行、防止事故发生具有重要意义。
在实际工作中,电力系统运行过程复杂,继电保护装置难免会出现一些故障,降低了继电保护的运行可靠性。
针对继电保护常见故障及处理措施进行综述,提出提高继电保护运行可靠性的措施,以期从源头上减少故障的发生,保障电力系统的安全运行。
关键词:继电保护;故障处理;运行可靠性引言为了满足经济发展需求,我国电网覆盖面积和线路敷设里程不断增加,这对电力系统运行的稳定性和可靠性提出了更高的要求。
电力系统中的元件种类和数量大幅增加,发生故障的概率也不断上升,由此为电力系统运行的安全性和可靠性增加了更高的难度。
通过继电保护装置的安装,能够有效缓解电力系统故障的发生。
1继电保护常见故障1.1继电保护装置本身的运行故障在电气工程系统中的继电保护装置内部构件本身具有一定的使用年限,如果超出使用年限后没有及时进行更换,由于元件老化会造成继电保护的性能下降,元件的损坏会引起继电保护装置本身的故障,不能正确动作。
再者,如果继电保护装置长期处于超负荷运行的状态,装置内局部的高温也会造成保护装置内部发生故障,降低继电保护装置的灵敏度,造成开关拒动。
1.2电流互感器饱和故障人们的经济水平和生活方式具有相关性,生活水平的提升会导致居民用电量的总体提升。
用电量的总体提升对我国整体电力系统的设备性能提出了新要求,对我国的电力系统终端和继电保护装置也是一种挑战。
当前已经出现多种原因的负荷导致继电保护装置故障,电流互感器饱和故障就是其中最常见的类型之一。
当电流互感器因为用电量的增大而进入饱和状态时,励磁阻值变小,导致电流值的增大,造成电流互感器在测量和检测数值上的误差,导致电力系统中继电保护装置无法正常地运转。
但如果电流互感器的励磁阻值抵抗力变高,产生的励磁电流会随之变小,就可以忽略产生的误差。
继电保护故障分析及处理措施摘要:注重继电保护故障分析,加强与之相关的处理措施使用,可使继电保护装置及系统应用效果更加显著,降低电力系统运行风险,满足设备运行中的科学保护要求。
关键词:继电保护;故障;处理措施1继电保护概述所谓的继电保护,是指对电力系统中发生的故障或异常情况进行检测,从而发出报警信号,或直接将故障部分隔离、切除的一种重要措施。
继电保护装置实际作用发挥中,需要根据电力系统发生故障前后电气物理量变化的特征,正确区分被保护元件是处于正常运行状态还是发生了故障、是保护区内故障还是区外故障等,避免给电力系统运行埋下安全隐患,从而保障系统安全稳定的运行。
2继电保护故障分析在细化继电保护方面的研究内容过程中,需要对与之相关的故障加以分析,避免其保护装置应用效果、电力生产效益等受到不利影响。
相关的故障具体包括以下方面:2.1控制回路的断线继电保护系统在运行中比较常见的故障就是控制回路出现断线,导致报警。
断线意味着继电保护装置的操作插件到断路器跳合闸线圈的操作回路出现了异常。
此时即使产生保护的动作,也不能将对应的断路器断开。
这种故障出现时如果不及时处理,会导致比较严重的安全事故发生。
一般来说,只需要按照设备厂家提供的说明书,就可以对继电保护装置检测控制回路进行检查确认。
2.2遥信异常变位此处讨论的故障为硬遥信,即指断路器、刀开关位置等从装置外部引入的遥信量。
当遥信出现变位时,会从合位变为分位,或者是遥信量在两者之间频繁变换。
2.3保护装置通信出现中断电路系统中的通信网络出现故障是当前比较常见的一种故障形式。
根据程度不同,有些是个别的保护装置通信出现中断,有些是由于网络摊换导致大面积网络通信中断。
这两种不同的故障原因需要不同的处理措施来对应。
2.4TV断线以及TA断线TV断线和TA断线要根据厂家的软件设定判断。
根据厂家提供的说明书了解其运行逻辑,以此判断是何种形式的断线。
如果是TA出现断线,有可能是因为接线端子出现松动造成的。
微机继电保护装置运行及故障处理摘要:继电保护工作是一项技术性很强的工作,本文针对微机继电保护及故障信息处理系统进行了全面论述,重点分析了主站系统、子站系统的设计构架及其应用功能。
关键词:继电保护:故障信息:运行管理0、引言:继电保护故障信息系统是利用数据网络传输继电保护、故障录波等装置动作信息并进行综合分析,使调度端迅速掌握电网故障情况及保护动作行为,缩短分析故障时间,加快对事故的处理,从而保障电网的安全、稳定运行。
故障信息系统提高了电网事故分析、设备管理维护水平,是继电保护运行、管理的技术支持系统,也是电网故障时的信息支持、辅助分析和决策系统。
1、故障信息管理系统结构无论按地理位置还是职能,该系统都可分为3部分:主站、子站、主子站之间沟通的通讯链路。
1.1主站系统构架主站是指信息管理系统位于调度端的部分,数据服务器常采用热备份模式,提供不停顿作业方式。
主站系统还包括提供信息发布的w eb服务器;可供继保、调度等相关管理部门使用的监控及故障处理分析工作站等。
主站系统的通讯主机通过modem 经程控网与变电站管理屏连接,系统发生故障后可同时接收相关变电站上传的信息,经分析处理后将最终数据存入管理服务器。
服务器负责存储、统计所有变电站的信息,对接收的数据经过初步分析,并经维护人员归纳、总结后通[nternet发布,每个终端可以共享服务器提供的标准化数据及资源,实现整个局域网对最新故障数据的共享。
同时,调度员可以浏览管理服务器上原始的故障数据及波形信息。
通讯主机与服务器之间遵循tcp/ip(ftp)协议。
1-2 子站系统构架在变电站端设置专门的子站管理机,子站系统强调的是对厂站内的保护及录波装置的接入能力以及子站系统本身的稳定运行能力。
接入能力是指厂站端的管理机不但能够接入不同时期、不同厂家、不同型号、不同通信接口及规约的保护及录波装置,而且能够准确无误的采集这些装置在运行状态下产生的各种瞬间数据,并能将不同类型的数据按不同规约转换远传至相关的自动化系统和主站。
智能变电站继电保护分析及异常情况处理摘要:自动化技术是高新技术当中普及率比较高的一种,将自动化技术和继电保护技术结合起来,是未来一段时间确保电力系统稳定运行的必然选择。
从实际情况来看,继电保护自动化技术在电力系统中的应用确实发挥了应有的作用,但是其具体的应用细节还不够清晰,这方面的研究,可谓是势在必行。
关键词:智能变电站;继电保护;异常情况处理引言变电站的自动化综合设计本质是为了提升变电站的安全性和可靠性,同时降低运行过程的风险,保障电能供应质量。
而通过功能组合和优化设计之后,能够借助先进的计算机技术和通信技术等强化系统的操作能力和判断能力。
近年来我国大多数变电站精密自动化改造阶段完成了二次回路综合设计,本次研究也将围绕二次继电保护改造工程当中的回路问题采取相应的技术检验和监控监测措施。
1智能变电站概述智能变电站一次基于传统变电站,使用数字平台,采用IEC61850标准,然后以通信规范和相关理论知识为参考信息,实现变电站内部信息与外部设备的共享与协作。
由于变电站的高度集成性,通过一些智能操作、通信以及运维集成,大大提高整个电力系统的运行质量和效率。
以网络通信技术为中心,还可以对电站设备进行实时控制,科学的运行管理可以提高整个变电站的效率,为电力企业的可持续发展做出贡献。
在运行过程下,智能变电站继电保护过程中存在一些危险,一次体现在:(1)当GOOSE保护装置的接收软件板出现问题时,例如漏投问题,保护装置将无法继续处理其他设备发送的GOOSE信号,这很容易导致拒动故障。
(2)如果保护装置的GOOSE漏投,则该装置不会将GOOSE信号发送到其他相关装置,也就是说无法发送命令来控制软压板。
(3)保护装置中的SV软压板也可能会出现漏投的问题,这个问题相应的合并单元将不会执行逻辑运算,同样保护装置将拒动或误动,无法正常工作。
(4)如果保护装置的软压板有漏投问题,则保护装置没有相应的功能。
(5)在实际工作中,如果开关中智能终端的检修压板不能正常工作,则仅当其处于保护工作状态时,才不会进行跳闸操作,否则可能导致严重事故。
微机继电保护装置的故障处理办法作者:杨文芳来源:《科学与财富》2017年第01期摘要:在电力系统运行的过程中,如果用电负荷突然增加,那么电力系统的正常运行就会受到很大的影响,从而出现电力系统故障问题。
而微机继电保护装置是有效排除电力系统故障的重要方式,对于减少电力系统运行风险以及提高系统的运行效率都有着非常重要的作用。
文章主要对危机继电保护装置的故障处理办法进行了详细的分析说明。
关键词:微机继电保护装置故障处理措施微机继电保护装置是一种有多种电器模块以及多种保护措施集成的一种多功能防护的保护装置。
其中微机继电保护装置中测量、控制以及保护功能都能够为整个电力系统的运行提供相应的支持,并且还有着非常可靠的安全性、稳定性的特点,因此在电力系统自动化运行的过程中,采用微机继电保护装置也可以更好的对系统运行进行监管,从而最大限度的降低在运行过程中可能出现的电力事故。
1 微机继电保护装置概述在一些大型水电站的发电机、变压器以及电力线路出现故障时,我们通常都会采用微机继电保护装置来加以解决。
微机继电保护装置可以在出现电力事故时,第一时间对故障产生的原因进行分析和记录。
而通常情况下,微机继电保护装置都会在一些需要保护的装置中安装,如果发生了电力事故,那么整个微机继电保护装置也就会自动的对电力故障提出警报,同时还会按照系统的设定要求来将要保护的线路自动切断,避免出现大范围的电力故障,这样也就可以最大限度的保证电力设备的正常运行。
同时,很多大型电力设备在运行时如果出现故障,那么微机继电保护装置就可以将发生故障的大型电力设备线路进行转移,从而为电力设备的正常运行保驾护航。
然而针对一些非常复杂的电力线路故障,微机继电保护装置对于故障处理的能力也会相应有所降低,在这样的情况下,一些重大的故障也会上传到电力设备管理人员处,管理人员也会针对性的对故障进行处理,这样电力设备的故障问题也能够在第一时间加以解决。
2 微机继电保护装置故障的分类2.1 电源故障目前,很多电力设备在运行时都会因电源输送时间过场而产生电力输送功率下降的问题,很多出线水电站中,这种情况表现的更为明显。
