显微镜的种类及其使用方法一、光学显微镜光学显微镜是一种精密的光学仪器。

当前使用的显微镜由一套透镜配合，因而可选择不同的放大倍数对物体的细微结构进行放大观察。

普通光学显微镜通常能将物体放大1500～2000 倍(最大的分辨力为0.2μm)。

（一）光学显微镜的基本结构（附图1）1．光学部分包括目镜、物镜、聚光器和光源等。

（1）目镜通常由两组透镜组成，上端的一组又称为“接目镜”，下端的则称为“场镜”。

两者之间或在场镜的下方装有视场光阑（金属环状装置），经物镜放大后的中间像就落在视场光阑平面上，所以其上可加置目镜测微尺。

在目镜上方刻有放大倍数，如10×、20×等。

按照视场的大小，目镜可分为普通目镜和广角目镜。

有些显微镜的目镜上还附有视度调节机构，操作者可以对左右眼分别进行视度调整。

另有照相目镜(NFK)可用于拍摄。

（2）物镜由数组透镜组成，安装于转换器上，又称接物镜。

通常每台显微镜配备一套不同倍数的物镜，包括：①低倍物镜：指1×～6×；②中倍物镜：指6×～25×；③高倍物镜：指25×～63×；④油浸物镜：指90×～100×。

其中油浸物镜使用时需在物镜的下表面和盖玻片的上表面之间填充折射率为1.5 左右的液体（如香柏油等），它能显著地提高显微观察的分辨率。

其他物镜则直接使用。

观察过程中物镜的选择一般遵循由低到高的顺序，因为低倍镜的视野大，便于查找待检的具体部位。

显微镜的放大倍数，可粗略视为目镜放大倍数与物镜放大倍数的乘积。

（3）聚光器由聚光透镜和虹彩光圈组成，位于在载物台下方。

聚光透镜的功能是将光线聚焦于视场范围内；透镜组下方的虹彩光圈可开大缩小，以控制聚光器的通光范围，调节光的强度，影响成像的分辨力和反差。

使用时应根据观察目的，配合光源强度加以调节，得到最佳成像效果。

（4）光源较早的普通光学显微镜借助镜座上的反光镜，将自然光或灯光反射到聚光器透镜的中央作为镜检光源。

实验一普通光学显微镜的构造和使用一、目的要求1.掌握普通光学显微镜的基本构造、使用方法、保护要点。

2.掌握普通光学显微镜油浸系的原理。

3.使用油镜观察几种细菌的基本形态。

二、显微镜的基本构造显微镜由机械装置和光学系统两大部分组成（图1-1）。

光学显微镜的构造(图1-1)1. 物镜转换器2. 接物镜3.游标卡尺4.载物台5.聚光器6. 彩虹光阑7.光源8. 镜座9. 电源开关 10. 光源滑动变阻器 11. 粗调螺旋 12. 微调螺旋 13.镜臂 14.镜筒 15.目镜 16.标本移动螺旋1．机械装置镜座（base）和镜臂（arm）镜座位于显微镜底部，呈马蹄形，它支持全镜。

镜臂有固定式和活动式两种，活动式的镜臂可改变角度。

镜臂支持镜筒。

镜筒（body tube）是由金属制成的圆筒，上接目镜，下接转换器。

镜筒有单筒和双筒两种，单筒又可分为直立式和后倾式两种。

而双筒则都是倾斜式的，倾斜式镜筒倾斜45°。

双筒中的一个目镜有屈光度调节装置，以备在两眼视力不同的情况下调节使用。

转换器（no sepiece）为两个金属碟所合成的一个转盘，其上装3—4个物镜，可使每个物镜通过镜筒与目镜构成一个放大系统。

载物台（stage）又称镜台，为方形或圆形的盘，用以载放被检物体，中心有一个通光孔。

在载物台上有的装有两个金属压夹称标本夹，用以固定标本；有的装有标本推动器，将标本固定后，能向前后左右推动。

有的推动器上还有刻度，能确定标本的位置，便于找到变换的视野。

调焦装置是调节物镜和标本间距离的机件，有粗动螺旋（coarse adjustment）即粗调节器和微动螺旋（fine adjustment）即细调节器，利用它们使镜筒或镜台上下移动，当物体在物镜和目镜焦点上时，则得到清晰的图像。

2．光学系统物镜（objective）物镜安装在镜筒下端的转换器上，因接近被观察的物体，故又称接物镜。

其作用是将物体作第一次放大，是决定成像质量和分辨能力的重要部件。

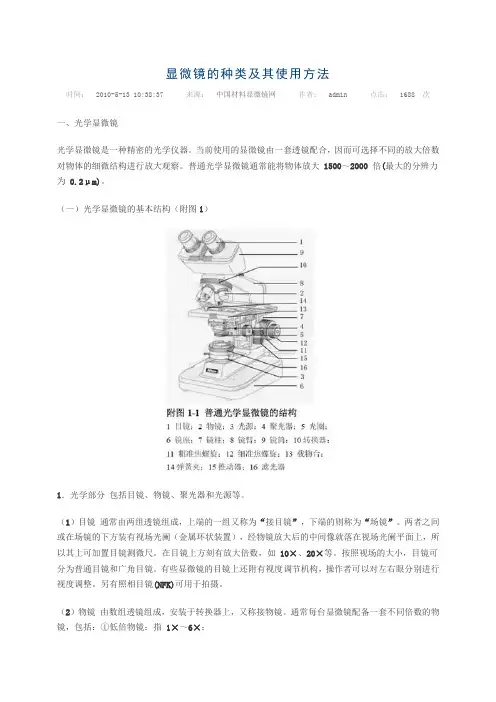

显微镜的种类及其使用方法时间：2010-5-13 10:38:37来源：中国材料显微镜网作者：admin点击：1688次一、光学显微镜光学显微镜是一种精密的光学仪器。

当前使用的显微镜由一套透镜配合，因而可选择不同的放大倍数对物体的细微结构进行放大观察。

普通光学显微镜通常能将物体放大1500～2000 倍(最大的分辨力为0.2μm)。

（一）光学显微镜的基本结构（附图1）1．光学部分包括目镜、物镜、聚光器和光源等。

（1）目镜通常由两组透镜组成，上端的一组又称为“接目镜”，下端的则称为“场镜”。

两者之间或在场镜的下方装有视场光阑（金属环状装置），经物镜放大后的中间像就落在视场光阑平面上，所以其上可加置目镜测微尺。

在目镜上方刻有放大倍数，如10×、20×等。

按照视场的大小，目镜可分为普通目镜和广角目镜。

有些显微镜的目镜上还附有视度调节机构，操作者可以对左右眼分别进行视度调整。

另有照相目镜(NFK)可用于拍摄。

（2）物镜由数组透镜组成，安装于转换器上，又称接物镜。

通常每台显微镜配备一套不同倍数的物镜，包括：①低倍物镜：指1×～6×；②中倍物镜：指6×～25×；③高倍物镜：指25×～63×；④油浸物镜：指90×～100×。

其中油浸物镜使用时需在物镜的下表面和盖玻片的上表面之间填充折射率为1.5 左右的液体（如香柏油等），它能显著地提高显微观察的分辨率。

其他物镜则直接使用。

观察过程中物镜的选择一般遵循由低到高的顺序，因为低倍镜的视野大，便于查找待检的具体部位。

显微镜的放大倍数，可粗略视为目镜放大倍数与物镜放大倍数的乘积。

（3）聚光器由聚光透镜和虹彩光圈组成，位于在载物台下方。

聚光透镜的功能是将光线聚焦于视场范围内；透镜组下方的虹彩光圈可开大缩小，以控制聚光器的通光范围，调节光的强度，影响成像的分辨力和反差。

使用时应根据观察目的，配合光源强度加以调节，得到最佳成像效果。

普通光学显微镜的结构及使用方法一、显微镜的构造显微镜是一种复杂的光学仪器。

它是医学实验常用工具之一，其作用是将观察的标本放大，以便观察和分析。

一般光学显微镜包括机械装置和光学系统两大部分，如图1-1所示。

（一）机械装置1. 镜座：位于最底部的构造，为整个显微镜的基座，用以支持着整个镜体，起稳固作用。

2. 镜柱：为垂直于镜座上的短柱，用以支持镜臂。

3. 镜臂：为支持镜筒和镜台的呈弓形结构的部分，是取用显微镜时握拿的部分。

镜筒直立式光镜在镜臂与其下方的镜柱之间有一倾斜关节，可使镜筒向后倾斜一定角度以方便观察，但使用时倾斜角度不应超过45°，否则显微镜由于重心偏移容易翻ss倒。

4. 调节器：也称调焦螺旋，为调节焦距的装置，位于镜臂的上端（镜筒直立式光镜）或下端（镜筒倾斜式光镜），分粗调节器 (粗准焦螺旋）和细调节器（细准焦螺旋）两种。

粗准焦螺旋可使镜筒或镜台作较快或较大幅度的升降，能迅速调节好焦距,适于低倍镜观察时调焦。

细准焦螺旋可使镜筒或镜台缓慢或较小幅度地升降，使用于在低倍镜下用粗准焦螺旋找到物体后，在高倍镜和油镜下进行焦距的精细调节，藉以对物体不同层次、深度的结构做细致地观察。

5. 镜筒：位于镜臂的前方，它是一个齿状脊板与调节器相接的圆筒状结构，上端装载目镜，下端连接物镜转换器。

根据镜筒的数目,光镜可分为单筒式和双筒式。

单筒光镜又分为直立式和倾斜式两种,镜筒直立式光镜的目镜与物镜的光轴在同一直线上,而镜筒倾斜式光镜的目镜与物镜的中心线互成45°角,在镜筒中装有使光线转折45°的棱镜；双筒式光镜的镜筒均为倾斜式的。

6.转换器：又称旋转盘，位于镜筒下端的一个可旋转的凹形圆盘上，一般装有2～4个放大倍数不同的物镜。

旋转它就可以转换物镜。

旋转盘边缘有一定卡，当旋至物镜和镜筒成直线时，就发出“咔”的响声，这时方可观察玻片标本。

7. 载物台：也称镜台,是位于镜臂下面的平台，用以承放玻片标本。

普通光学生物显微镜的结构及使用一、光学显微镜的构造显普通生物学光学显微镜种类繁多，但基本构造相同，主要分为三部分：机械装置和光学系统（光源部分和光学部分）。

如图1.1.1-1所示（一）机械部分镜体包括镜座，镜柱及镜臂、镜筒、物镜转换器、载物台及推进器、粗细调节器等。

1.镜座：即显微镜的底座，用以支持稳定镜体；2.镜柱及镜臂：连接镜座的直立部分，称镜柱，与镜柱相连接的曲部，另一端连于镜筒，称为镜臂，是取放显微镜时手握位置。

3.镜筒：连接在镜臂前方，镜筒上端装有双目镜（10倍固定），下端装有物镜转换器。

4.物镜转换器：接于棱镜壳下方，圆盘状，盘上有4个圆孔，是安装物镜头部位，可自由转动，调换不同倍数的物镜。

5.载物台（镜台）：在镜筒物镜头下方，中央有一通光孔，用以放置玻片标本。

镜台上装有玻片标本推进器，推进器有弹簧夹，用以夹持玻片标本，在其一侧，装有推进器调节轮，可使被观察标本作前后、左右方向移动。

6.粗细调节器：即装置在镜柱两侧上的大小两种螺旋钮，能使镜台作上下移动。

分为：粗调节器（大螺旋）和细调节器（小螺旋）。

粗调节器即大螺旋，移动时，可使镜台较大幅度的升降，迅速调节物镜和标本之间的距离，使物象呈现于视野中，通常在使用低倍镜，先用大螺旋找到物像。

细调节器即小螺旋，可使镜台微幅缓慢升降，使得标本更清晰，并可观察到标本的不同层次和不同深度的结构，这个操作叫调焦。

（二）光源部分光学显微镜的光源装置：主要包括反射镜，卤素灯电光源、聚光器，广义说也包括照明光源和滤光器等。

1.是使用反光镜，采集自然光或人工光源。

2.是由灯泡（卤素灯泡或led灯泡）发射的电光源，这里主要介绍电光源显微镜。

聚光器，也叫集光器，位于载物台中孔下方，由聚光镜和可变光阑组成，其作用是把光线集中到所要观察的标本上。

可变光阑聚光镜下方，也叫光圈，旋转光阑环，可以调节其开孔的大小，以调节光量，使聚光镜的镜口率适应于物镜的镜口率；光阑环上有刻有物镜倍率（4×倍，10×倍，40×倍，100×倍），观察时将与使用物镜相对应的倍率放到正面。
