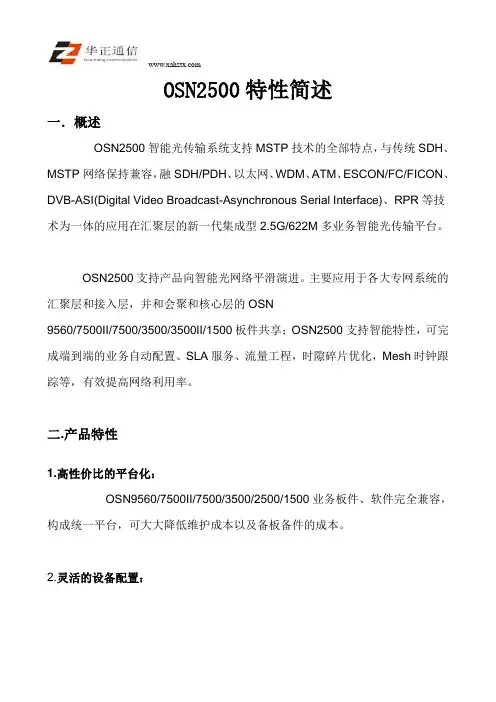

OSN2500特性简述
一．概述
OSN2500智能光传输系统支持MSTP技术的全部特点，与传统SDH、MSTP网络保持兼容，融SDH/PDH、以太网、WDM、ATM、ESCON/FC/FICON、DVB-ASI(Digital Video Broadcast-Asynchronous Serial Interface)、RPR等技术为一体的应用在汇聚层的新一代集成型2.5G/622M多业务智能光传输平台。
OSN2500支持产品向智能光网络平滑演进。
主要应用于各大专网系统的汇聚层和接入层，并和会聚和核心层的OSN
9560/7500II/7500/3500/3500II/1500板件共享；OSN2500支持智能特性，可完成端到端的业务自动配置、SLA服务、流量工程，时隙碎片优化，Mesh时钟跟踪等，有效提高网络利用率。
二.产品特性
1.高性价比的平台化：
OSN9560/7500II/7500/3500/2500/1500业务板件、软件完全兼容，构成统一平台，可大大降低维护成本以及备板备件的成本。
2.灵活的设备配置：
STM16/4兼容设备，支持网络设备从622M到2.5G的在线升级。
3.大容量调度：
具备高阶60G交叉能力，低阶20G交叉能力。

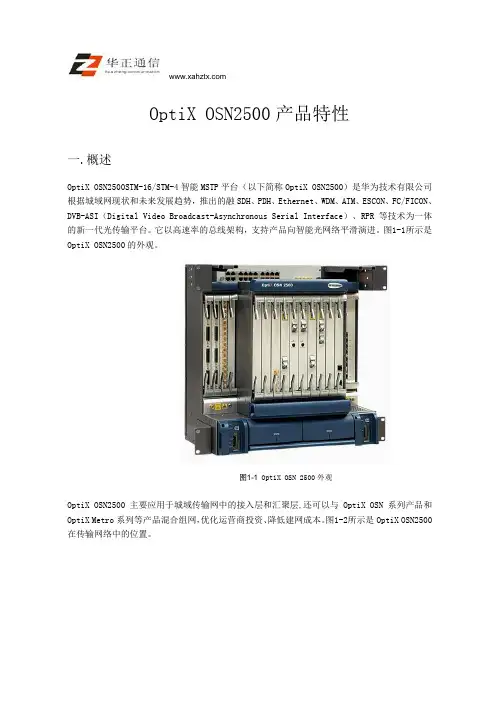

OptiX OSN2500产品特性一.概述OptiX OSN2500STM-16/STM-4智能MSTP平台（以下简称OptiX OSN2500）是华为技术有限公司根据城域网现状和未来发展趋势，推出的融SDH、PDH、Ethernet、WDM、ATM、ESCON、FC/FICON、DVB-ASI（Digital Video Broadcast-Asynchronous Serial Interface）、RPR等技术为一体的新一代光传输平台。
它以高速率的总线架构，支持产品向智能光网络平滑演进。
图1-1所示是OptiX OSN2500的外观。
图1-1 OptiX OSN 2500外观OptiX OSN2500主要应用于城域传输网中的接入层和汇聚层,还可以与OptiX OSN系列产品和OptiX Metro系列等产品混合组网，优化运营商投资、降低建网成本。
图1-2所示是OptiX OSN2500在传输网络中的位置。
²ã²ã²ã图1-2 OptiX OSN2500 在网络中的位置二.特点1.以太网业务OptiX OSN2500提供多种以太网单板实现不同的以太网业务需求。
OptiX OSN2500支持如下以太网功能1）支持10M/100M/1000M以太网业务的透明传输和汇聚和二层交换；2）支持10/100 Base-T，100 Base－Fx，1000Base-SX、1000Base-LX3）支持HDLC（High level Data Link Control）、GFP（Generic Framing Procedure）协议封装；4）支持LCAS（Link Capacity Adjustment Scheme），可以充分提高传输带宽效率，提高业务的生存性。
5）支持Layer 2 VPN（Virtual Private Network）业务，可以实现EPL（Ethernet Private Line）、EVPL（Ethernet Virtual Private Line）、EPLAN（Ethernet Private LAN）和EVPLAN （Ethernet Virtual Private LAN）业务。
OSN2500 PQ1单板简介
OSN2500 PQ1单板尺寸为25.4mm（宽）×220mm（深）×254.1mm（高），重量为1.0kg，N1PQ1单板在常温（25°C）条件下最大功耗为19W；N2PQ1单板在常温（25°C）条件下最大功耗为13W。
slot 5作为TPS保护板位，保护slot 6、slot 7、slot 12、slot 13。
如果slot 6、slot 7、slot 12、slot 13对应的接口板使用D12B，该板位将失去TPS保护。
根据接口阻抗的不同，PQ1可分为PQ1A（75欧姆）和PQ1B（120欧姆）。
除了接口阻抗不同，两个单板的功能特性一致。
当不区分接口阻抗特性时，PQ1A 和PQ1B单板统称为PQ1单板。
当不使用支路再定时功能时，N1PQ1A可以被N2PQ1A条件替代；N1PQ1B可以被N2PQ1B条件替代。
PQ1单板属于华为OSN2500设备PDH处理板，可实现PDH信号的上/下处理，按要求插放在子架的相应槽位后，该单板才能正常工作。
且必须与接口板配套使用，才能完成63路E1信号的接入和处理。
OSN2500 PQ1单板可以插在slot 5～slot 7、slot 12～slot 13，需要和D75S、D12S、D12B配套使用。
PQ1单板可插槽位及与D75S、D12S、D12B单板的对应槽位如表所示。
OSN2500 PQ1单板有N1和N2两个版本，两个版本间的主要差异在于不同版本单板功能不同，该单板可用于OSN1500、OSN3500和OSN7500设备，其中，N1PQ1单板已经停产。
错误！未找到引用源。
错误！未找到引用源。
错误！未找到引用源。

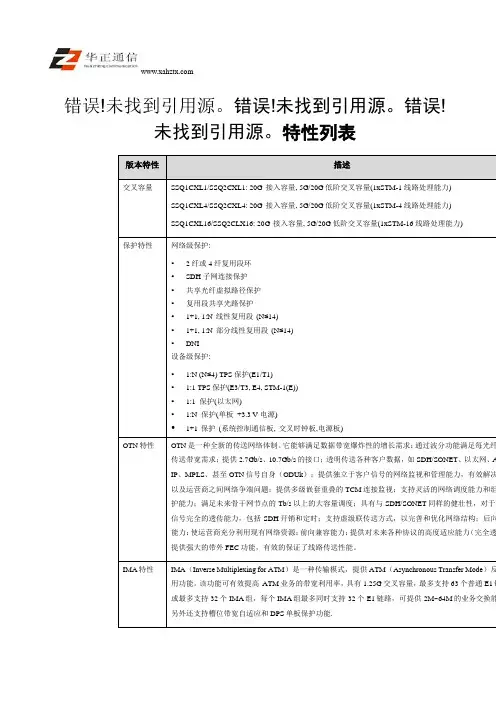

特性列表版本特性描述交叉容量SSQ1CXL1/SSQ2CXL1: 20G 接入容量, 5G/20G 低阶交叉容量(1xSTM-1线路处理能力)SSQ1CXL4/SSQ2CXL4: 20G 接入容量, 5G/20G 低阶交叉容量(1xSTM-4线路处理能力)SSQ1CXL16/SSQ2CLX16: 20G 接入容量, 5G/20G 低阶交叉容量(1xSTM-16线路处理能力) 保护特性网络级保护:•2纤或4纤复用段环•SDH子网连接保护•共享光纤虚拟路径保护•复用段共享光路保护•1+1, 1:N 线性复用段(N≤14)•1+1, 1:N 部分线性复用段(N≤14)•DNI设备级保护:•1:N (N≤4) TPS保护(E1/T1)•1:1 TPS保护(E3/T3, E4, STM-1(E))•1:1 保护(以太网)•1:N 保护(单板+3.3 V电源)•1+1 保护(系统控制通信板, 交叉时钟板,电源板)OTN特性OTN是一种全新的传送网络体制。
它能够满足数据带宽爆炸性的增长需求；通过波分功能满足每光纤传送带宽需求；提供2.7Gb/s、10.7Gb/s的接口；透明传送各种客户数据，如SDH/SONET、以太网、AIP、MPLS、甚至OTN信号自身（ODUk）；提供独立于客户信号的网络监视和管理能力，有效解决以及运营商之间网络争端问题；提供多级嵌套重叠的TCM连接监视；支持灵活的网络调度能力和组护能力；满足未来骨干网节点的Tb/s以上的大容量调度；具有与SDH/SONET同样的健壮性，对于信号完全的透传能力，包括SDH开销和定时；支持虚级联传送方式，以完善和优化网络结构；后向能力：使运营商充分利用现有网络资源；前向兼容能力：提供对未来各种协议的高度适应能力（完全透提供强大的带外FEC功能，有效的保证了线路传送性能。
IMA特性IMA（Inverse Multiplexing for ATM）是一种传输模式，提供ATM（Asynchronous Transfer Mode）反用功能。

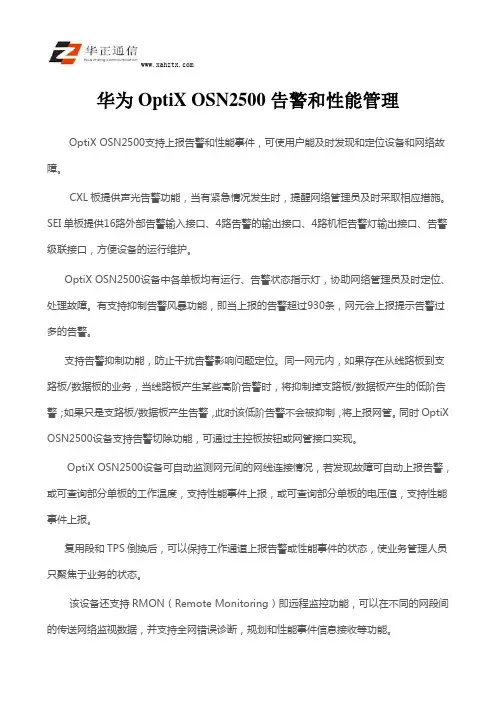

华为OptiX OSN2500告警和性能管理OptiX OSN2500支持上报告警和性能事件，可使用户能及时发现和定位设备和网络故障。
CXL板提供声光告警功能，当有紧急情况发生时，提醒网络管理员及时采取相应措施。
SEI单板提供16路外部告警输入接口、4路告警的输出接口、4路机柜告警灯输出接口、告警级联接口，方便设备的运行维护。
OptiX OSN2500设备中各单板均有运行、告警状态指示灯，协助网络管理员及时定位、处理故障。
有支持抑制告警风暴功能，即当上报的告警超过930条，网元会上报提示告警过多的告警。
支持告警抑制功能，防止干扰告警影响问题定位。
同一网元内，如果存在从线路板到支路板/数据板的业务，当线路板产生某些高阶告警时，将抑制掉支路板/数据板产生的低阶告警；如果只是支路板/数据板产生告警，此时该低阶告警不会被抑制，将上报网管。
同时OptiX OSN2500设备支持告警切除功能，可通过主控板按钮或网管接口实现。
OptiX OSN2500设备可自动监测网元间的网线连接情况，若发现故障可自动上报告警，或可查询部分单板的工作温度，支持性能事件上报，或可查询部分单板的电压值，支持性能事件上报。
复用段和TPS倒换后，可以保持工作通道上报告警或性能事件的状态，使业务管理人员只聚焦于业务的状态。
该设备还支持RMON（Remote Monitoring）即远程监控功能，可以在不同的网段间的传送网络监视数据，并支持全网错误诊断，规划和性能事件信息接收等功能。
对于15分钟监视周期，表示OptiX OSN2500设备可以存储16x15分钟的历史性能，即4个小时的15分钟历史性能。
对于24小时监视周期，表示该SDH设备可以存储6x24小时的历史性能，即6天的24小时历史性能。

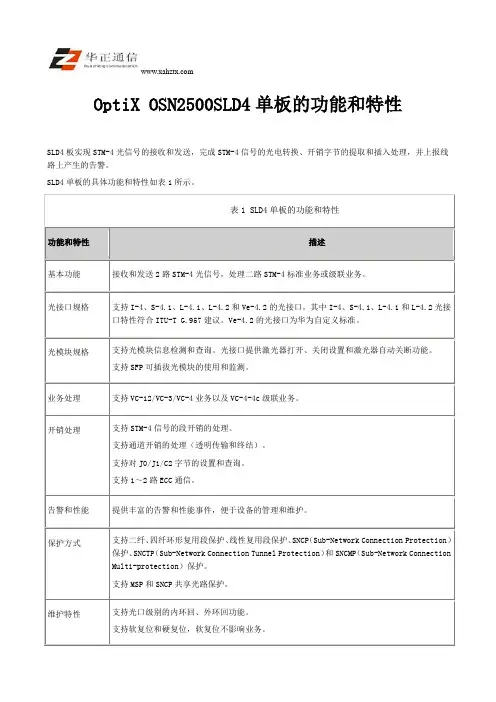

OptiX OSN2500SLD4单板的功能和特性SLD4板实现STM-4光信号的接收和发送，完成STM-4信号的光电转换、开销字节的提取和插入处理，并上报线路上产生的告警。
SLD4单板的具体功能和特性如表1所示。
表1 SLD4单板的功能和特性功能和特性描述基本功能接收和发送2路STM-4光信号，处理二路STM-4标准业务或级联业务。
光接口规格支持I-4、S-4.1、L-4.1、L-4.2和Ve-4.2的光接口，其中I-4、S-4.1、L-4.1和L-4.2光接口特性符合ITU-T G.957建议。
Ve-4.2的光接口为华为自定义标准。
光模块规格支持光模块信息检测和查询。
光接口提供激光器打开、关闭设置和激光器自动关断功能。
支持SFP可插拔光模块的使用和监测。
业务处理支持VC-12/VC-3/VC-4业务以及VC-4-4c级联业务。
开销处理支持STM-4信号的段开销的处理。
支持通道开销的处理（透明传输和终结）。
支持对J0/J1/C2字节的设置和查询。
支持1～2路ECC通信。
告警和性能提供丰富的告警和性能事件，便于设备的管理和维护。
保护方式支持二纤、四纤环形复用段保护、线性复用段保护、SNCP（Sub-Network Connection Protection）保护、SNCTP（Sub-Network Connection Tunnel Protection）和SNCMP（Sub-Network ConnectionMulti-protection）保护。
支持MSP和SNCP共享光路保护。
维护特性支持光口级别的内环回、外环回功能。
表1 SLD4单板的功能和特性功能和特性描述支持软复位和硬复位，软复位不影响业务。
支持单板制造信息的查询功能。
支持FPGA 的在线加载功能。
支持单板软件的平滑升级。

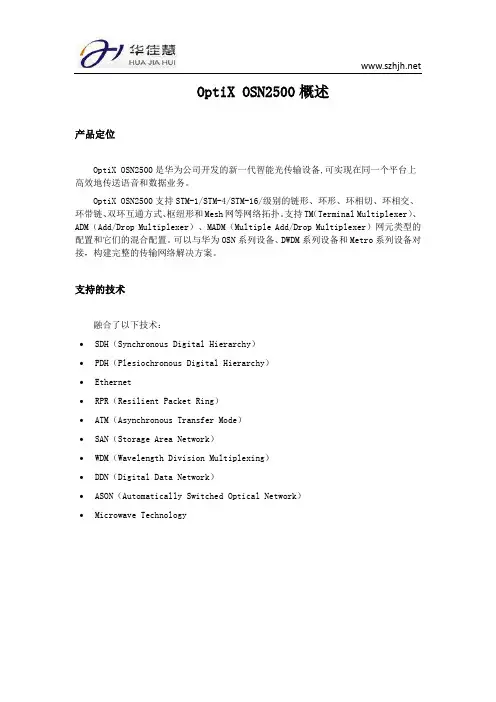

OptiX OSN2500概述产品定位OptiX OSN2500是华为公司开发的新一代智能光传输设备,可实现在同一个平台上高效地传送语音和数据业务。
OptiX OSN2500支持STM-1/STM-4/STM-16/级别的链形、环形、环相切、环相交、环带链、双环互通方式、枢纽形和Mesh网等网络拓扑。
支持TM（Terminal Multiplexer）、ADM（Add/Drop Multiplexer）、MADM（Multiple Add/Drop Multiplexer）网元类型的配置和它们的混合配置。
可以与华为OSN系列设备、DWDM系列设备和Metro系列设备对接，构建完整的传输网络解决方案。
支持的技术融合了以下技术：•SDH（Synchronous Digital Hierarchy）•PDH（Plesiochronous Digital Hierarchy）•Ethernet•RPR（Resilient Packet Ring）•ATM（Asynchronous Transfer Mode）•SAN（Storage Area Network）•WDM（Wavelength Division Multiplexing）•DDN（Digital Data Network）•ASON（Automatically Switched Optical Network）•Microwave Technology设备外形OptiX OSN 2500子架采用单层子架结构，分为处理板槽位区、接口板槽位区、辅助接口区、电源区和风扇区。
1.辅助接口区2.接口板槽位区3.处理板槽位区4.电源区5.风扇区各部分功能如下：•辅助接口区：引出告警接口、公务电话接口、管理和维护接口、时钟接口等。
•接口板槽位区：安插OptiX OSN2500的支路接口板和以太网接口板。
•处理板槽位区：安插OptiX OSN2500的线路、支路和以太网信号处理板、系统辅助处理板和交叉时钟主控板。
华为OptiX OSN2500产品资料OptiX OSN2500智能光传输系统是继承了MSTP技术的全部特点，与传统SDH、MSTP 网络保持兼容，融SDH、PDH、Ethernet、WDM、ATM、ESCON、FC/FICON、DVB-ASI(Digital Video Broadcast-Asynchronous Serial Interface)、RPR等技术为一体的新一代2.5G/622M多业务光传输平台(MSTP)，主要应用在城域网络中的汇聚与接入层。
OptiX OSN2500特点高集成度OptiX OSN2500子架集成度：子架尺寸为472mm(高)×447mm(宽)×295mm(深)，5~7板位支持板位拆分，拆分前9个业务板位、拆分后12个业务板位，8个接口板位。
大容量调度具备高阶60G交叉能力，低阶20G交叉能力。
强组网能力支持Mesh组网，网络节点即插即用支持在线任意速率升级和扩容支持链、环、相交环、相切环等多种SDH组网拓扑单子架可实现2×STM-16四纤环或4×STM-16二纤环或8×STM-4四纤环或12×STM-4二纤环完善的网络生存机制ASON保护支持分布式可恢复重路由保护；提供5类更细化的业务保护方案，根据不同SLA 提供：钻石级、金级、银级、铜级、铁级业务。
SDH保护支持2F/4F MSP、1＋1/1:N MSP 、SNCP、DNI、SNCTP/SNCMP、共享光纤虚拟路径保护等。
数据业务保护：支持以太业务RPR环网保护，RSTP生成树保护；支持ATM业务VP-RING/VC-RING 环网保护。
完备的设备保护机制智能控制单元保护支持主控1+1热备份保护。
关键单元保护支持关键单元如交叉、时钟1+1热备份保护。
电源保护不仅实现对系统电源的1+1热备份保护，并实现对设备上所有单板的二次电源进行分散式供电，集中式备份的保护。
华为OSN2500REG单板功能与特性SL16单板的功能和特性功能和特性描述基本功能接收和发送1路STM-16光信号。
光接口规格支持L-16.2、L-16.2Je、V-16.2Je（加BA）、U-16.2Je（加BA和PA）的光接口，其中L-16.2光接口特性符合ITU-T G.957和ITU-T G.692建议。
L-16.2Je、V-16.2Je（加BA）、U-16.2Je（加BA和PA）的光接口为华为自定义标准。
支持符合ITU-T G.692建议的标准波长输出，U-16.2Je的光接口可以直接接入DWDM（Dense Wavelength Division Multiplexing）设备。
光模块规格支持光模块信息检测和查询。
光接口提供激光器打开、关闭设置和激光器自动关断功能。
开销处理支持STM-16信号的再生段开销的处理。
支持其它开销以及净负荷的透明传输。
支持对J0字节的设置和查询。
告警和性能提供丰富的告警和性能事件。
维护特性支持光口级别的内环回、外环回功能。
支持软复位和硬复位，软复位不影响业务。
支持单板制造信息的查询功能。
支持FPGA的在线加载功能。
支持单板软件的平滑升级。
支持PRBS功能。
SL16A单板的功能和特性功能和特性描述基本功能接收和发送1路STM-16光信号。
光接口规格支持I-16、S-16.1、L-16.1、L-16.2的光接口，光接口特性符合ITU-T G.957和ITU-T G.692建议。
支持符合ITU-T G.692建议的标准波长输出，可以通过波长转换板接入DWDM（Dense Wavelength Division Multiplexing）设备。
光模块规格支持光模块信息检测和查询。
光接口提供激光器打开、关闭设置和激光器自动关断功能。
支持SFP可插拔光模块的使用和监测。
业务处理支持VC-12/VC-3/VC-4业务以及VC-4-4c、VC-4-8c、VC-4-16c级联业务。
华为OSN2500单板功能与特性SL1单板的功能和特性功能和特性描述基本功能接收和发送1路STM-1光信号。
光接口规格支持I-1、S-1.1、L-1.1、L-1.2、Ve-1.2的标准光接口，其中I-1、S-1.1、L-1.1和L-1.2光接口特性符合ITU-T G.957建议。
Ve-1.2的光接口为华为自定义标准。
光模块规格支持光模块信息检测和查询。
支持SFP可插拔光模块的使用和监测，便于光模块的维护。
光接口提供激光器打开、关闭设置和激光器自动关断功能。
业务处理支持VC-12/VC-3/VC-4业务。
开销处理支持STM-1信号的段开销的处理。
支持通道开销的处理（透明传输和终结）。
支持对J0/J1/C2字节的设置和查询。
告警和性能提供丰富的告警和性能事件，便于设备的管理和维护。
保护方式支持二纤单向复用段环保护、四纤复用段环保护、线性复用段保护、SNCP（Sub-Network Connection Protection）保护、SNCTP（Sub-Network Connection Tunnel Protection）和SNCMP（Sub-Network Connection Multi-protection）保护方式。
维护特性支持光口级别的内环回、外环回功能。
支持软复位和硬复位，软复位不影响业务。
支持单板制造信息的查询功能。
支持FPGA的在线加载功能。
SL1单板的功能和特性功能和特性描述支持单板软件的平滑升级。
SLQ1单板的功能和特性功能和特性描述基本功能接收和发送4路STM-1光信号。
光接口规格支持I-1、S-1.1、L-1.1、L-1.2、Ve-1.2的标准光接口，其中I-1、S-1.1、L-1.1和L-1.2光接口特性符合ITU-T G.957建议。
Ve-1.2的光接口为华为自定义标准。
光模块规格支持光模块信息检测和查询。
光接口提供激光器打开、关闭设置和激光器自动关断功能。
支持SFP可插拔光模块的使用和监测，便于光模块的维护。
业务处理支持VC-12/VC-3/VC-4业务。
开销处理支持STM-1信号的段开销的处理。
支持通道开销的处理（透明传输和终结）。
支持对J0/J1/C2字节的设置和查询。
支持1～4路ECC通信。
告警和性能提供丰富的告警和性能事件，便于设备的管理和维护。
保护方式支持二纤单向复用段环保护、四纤复用段环保护、线性复用段保护、SNCP（Sub-Network Connection Protection）保护、SNCTP（Sub-Network Connection Tunnel Protection）和SNCMP（Sub-NetworkSLQ1单板的功能和特性功能和特性描述Connection Multi-protection）保护方式。
维护特性支持光口级别的内环回、外环回功能。
支持软复位和硬复位，软复位不影响业务。
支持单板制造信息的查询功能。
支持FPGA的在线加载功能。
支持单板软件的平滑升级。
SLO1单板的功能和特性功能和特性描述基本功能接收和发送8路STM-1光信号。
光接口规格支持I-1.1、S-1.1、L-1.1、L-1.2、Ve-1.2（100Km）的标准光接口，其中I-1.1、S-1.1、L-1.1和L-1.2光接口特性符合ITU-T G.957建议。
Ve-1.2的光接口为华为自定义标准。
光模块规格光模块支持可插拔，插上其他速率光模块时，上报光模块不匹配告警。
支持光模块在位检测和查询。
支持激光器默认关断，单板上电到软件正常初始化前激光器关断支持SFP可插拔光模块的使用和监测。
支持激光器开关设置/查询，关断激光器上报告警以及光模块性能上报。
业务处理支持VC-12、VC-3、VC-4业务配置。
开销处理支持STM-1信号的段开销的处理。
支持通道开销的处理。
SLO1单板的功能和特性功能和特性描述双交叉都不在位时，关断送往主控的开销（置长0）。
支持1～8路ECC通信。
告警和性能提供丰富的告警和性能事件，便于设备的管理和维护。
保护方式支持二纤单向复用段环保护、四纤复用段环保护、线性复用段保护、SNCP（Sub-Network Connection Protection）、SNCTP（Sub-Network Connection Tunnel Protection）和SNCMP（Sub-Network Connection Multi-protection）等多种保护方式。
维护特性支持光口级别的内环回、外环回功能（设置/解除）。
支持软复位和硬复位，软复位不影响业务。
支持单板制造信息的查询功能。
支持FPGA 的在线加载功能。
支持单板软件的平滑升级。
SLT1单板的功能和特性功能和特性描述基本功能接收和发送12路STM-1光信号。
光接口规格支持S-1.1的标准光接口，光接口特性符合ITU-T G.957建议。
光模块规格支持光模块信息检测和查询。
光接口提供激光器打开、关闭设置和激光器自动关断功能。
SLT1单板的功能和特性功能和特性描述支持SFP可插拔光模块的使用和监测，便于光模块的维护。
业务处理支持VC-12/VC-3/VC-4业务。
开销处理支持STM-1信号的段开销的处理。
支持通道开销的处理（透明传输和终结）。
支持对J0/J1/C2字节的设置和查询。
支持1～8路ECC通信。
告警和性能提供丰富的告警和性能事件，便于设备的管理和维护。
保护方式支持二纤单向复用段环保护、四纤复用段环保护、线性复用段保护、SNCP（Sub-Network Connection Protection）保护、SNCTP（Sub-Network Connection Tunnel Protection）和SNCMP（Sub-Network Connection Multi-protection）保护方式。
维护特性支持光口级别的内环回、外环回功能。
支持软复位和硬复位，软复位不影响业务。
支持单板制造信息的查询功能。
支持FPGA的在线加载功能。
支持单板软件的平滑升级。
SEP1单板的功能和特性功能和特性描述基本功能面板出线：2路STM-1信号处理板配合接线板：8路STM-1信号处理板SEP1单板的功能和特性描述功能和特性光模块支持光模块信息检测和查询。
规格光接口提供激光器打开、关闭设置和激光器自动关断功能。
支持SFP可插拔光模块的使用和监测。
业务处支持VC-12/VC-3/VC-4业务。
理开销处支持STM-1信号的段开销的处理。
理支持通道开销的处理（透明传输和终结）。
支持对J0/J1/C2字节的设置和查询。
提供丰富的告警和性能事件，便于设备的管理和维护。
告警和性能保护方SEP1配合出线板和倒换桥接板，支持TPS保护。
式支持二纤单向复用段环保护、四纤复用段环保护、线性复用段保护、SNCP（Sub-Network Connection Protection）保护等多种保护方式。
维护特支持光口级别的内环回、外环回功能。
性支持软复位和硬复位，软复位不影响业务。
支持单板制造信息的查询功能。
支持FPGA的在线加载功能。
支持单板软件的平滑升级。
SL4单板的功能和特性描述功能和特性接收和发送1路STM-4光信号，处理1路STM-4标准业务或级联业务。
基本功能SL4单板的功能和特性功能和特性描述光接口规格支持I-4、S-4.1、L-4.1、L-4.2和Ve-4.2的光接口，其中I-4、S-4.1、L-4.1和L-4.2光接口特性符合ITU-T G.957建议。
Ve-4.2的光接口为华为自定义标准。
光模块规格支持光模块信息检测和查询。
光接口提供激光器打开、关闭设置和激光器自动关断功能。
支持SFP可插拔光模块的使用和监测。
业务处理支持VC-12/VC-3/VC-4业务以及VC-4-4c级联业务。
开销处理支持STM-4信号的段开销的处理。
支持通道开销的处理（透明传输和终结），支持对J0/J1/C2字节的设置和查询。
告警和性能提供丰富的告警和性能事件，便于设备的管理和维护。
保护方式支持二纤、四纤环形复用段保护、线性复用段保护、SNCP（Sub-Network Connection Protection）保护、SNCTP（Sub-Network Connection Tunnel Protection）和SNCMP（Sub-Network Connection Multi-protection）保护。
支持MSP和SNCP共享光路保护。
维护特性支持光口级别的内环回、外环回功能。
支持软复位和硬复位，软复位不影响业务。
支持单板制造信息的查询功能。
支持FPGA的在线加载功能。
支持单板软件的平滑升级。
SLD4单板的功能和特性功能和特性描述基本功能接收和发送2路STM-4光信号，处理二路STM-4标准业务或级联业务。
光接口规格支持I-4、S-4.1、L-4.1、L-4.2和Ve-4.2的光接口，其中I-4、S-4.1、L-4.1和L-4.2光接口特性符合ITU-T G.957建议。
Ve-4.2的光接口为华为自定义标准。
光模块规格支持光模块信息检测和查询。
光接口提供激光器打开、关闭设置和激光器自动关断功能。
支持SFP可插拔光模块的使用和监测。
业务处理支持VC-12/VC-3/VC-4业务以及VC-4-4c级联业务。
开销处理支持STM-4信号的段开销的处理。
支持通道开销的处理（透明传输和终结）。
支持对J0/J1/C2字节的设置和查询。
支持1～2路ECC通信。
告警和性能提供丰富的告警和性能事件，便于设备的管理和维护。
保护方式支持二纤、四纤环形复用段保护、线性复用段保护、SNCP（Sub-Network Connection Protection）保护、SNCTP（Sub-Network Connection Tunnel Protection）和SNCMP（Sub-Network Connection Multi-protection）保护。
支持MSP和SNCP共享光路保护。
维护特性支持光口级别的内环回、外环回功能。
支持软复位和硬复位，软复位不影响业务。
支持单板制造信息的查询功能。
支持FPGA 的在线加载功能。
支持单板软件的平滑升级。
SLQ4单板的功能和特性功能和特性描述基本功能接收和发送4路STM-4光信号。
光接口规格支持I-4、S-4.1、L-4.1、L-4.2和Ve-4.2的光接口，其中I-4、S-4.1、L-4.1和L-4.2光接口特性符合ITU-T G.957建议。
Ve-4.2的光接口为华为自定义标准。
光模块规格支持光模块信息检测和查询。
光接口提供激光器打开、关闭设置和激光器自动关断功能。
支持SFP可插拔光模块的使用和监测。
业务处理支持VC-12/VC-3/VC-4业务以及VC-4-4c级联业务。
开销处理支持STM-4信号的段开销的处理。
