华为GSM系统BSC与BTS单板功能介绍

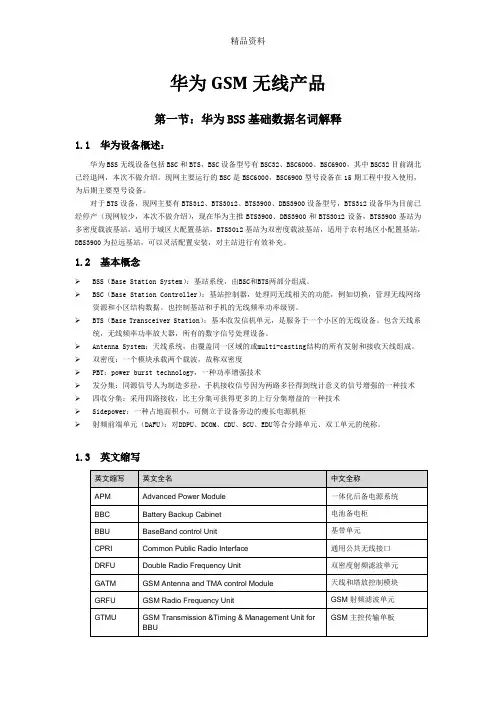

华为GSM无线产品第一节：华为BSS基础数据名词解释1.1 华为设备概述：华为BSS无线设备包括BSC和BTS，BSC设备型号有BSC32、BSC6000、BSC6900，其中BSC32目前湖北已经退网，本次不做介绍。

现网主要运行的BSC是BSC6000，BSC6900型号设备在15期工程中投入使用，为后期主要型号设备。

对于BTS设备，现网主要有BTS312、BTS3012、BTS3900、DBS3900设备型号，BTS312设备华为目前已经停产（现网较少，本次不做介绍），现在华为主推BTS3900、DBS3900和BTS3012设备，BTS3900基站为多密度载波基站，适用于城区大配置基站，BTS3012基站为双密度载波基站，适用于农村地区小配置基站，DBS3900为拉远基站，可以灵活配置安装，对主站进行有效补充。

1.2 基本概念➢BSS（Base Station System）：基站系统，由BSC和BTS两部分组成。

➢BSC（Base Station Controller）：基站控制器，处理同无线相关的功能，例如切换，管理无线网络资源和小区结构数据。

也控制基站和手机的无线频率功率级别。

➢BTS（Base Transceiver Station）：基本收发信机单元，是服务于一个小区的无线设备。

包含天线系统，无线频率功率放大器，所有的数字信号处理设备。

➢Antenna System：天线系统，由覆盖同一区域的或multi-casting结构的所有发射和接收天线组成。

➢双密度：一个模块承载两个载波，故称双密度➢PBT：power burst technology，一种功率增强技术➢发分集：同源信号人为制造多径，手机接收信号因为两路多径得到统计意义的信号增强的一种技术➢四收分集：采用四路接收，比主分集可获得更多的上行分集增益的一种技术➢Sidepower：一种占地面积小，可侧立于设备旁边的瘦长电源机柜➢射频前端单元（DAFU）：对DDPU、DCOM、CDU、SCU、EDU等合分路单元、双工单元的统称。

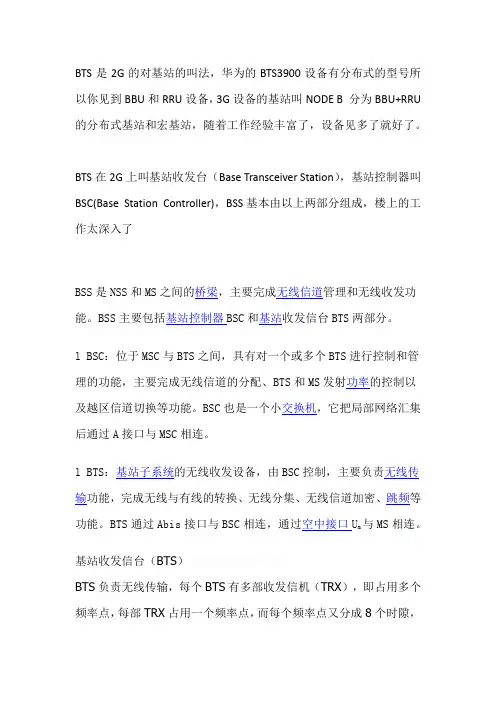

BTS是2G的对基站的叫法，华为的BTS3900设备有分布式的型号所以你见到BBU和RRU设备，3G设备的基站叫NODE B 分为BBU+RRU 的分布式基站和宏基站，随着工作经验丰富了，设备见多了就好了。

BTS在2G上叫基站收发台（Base Transceiver Station），基站控制器叫BSC(Base Station Controller)，BSS基本由以上两部分组成，楼上的工作太深入了BSS是NSS和MS之间的桥梁，主要完成无线信道管理和无线收发功能。

BSS主要包括基站控制器BSC和基站收发信台BTS两部分。

l BSC：位于MSC与BTS之间，具有对一个或多个BTS进行控制和管理的功能，主要完成无线信道的分配、BTS和MS发射功率的控制以及越区信道切换等功能。

BSC也是一个小交换机，它把局部网络汇集后通过A接口与MSC相连。

l BTS：基站子系统的无线收发设备，由BSC控制，主要负责无线传输功能，完成无线与有线的转换、无线分集、无线信道加密、跳频等功能。

BTS通过Abis接口与BSC相连，通过空中接口U m与MS相连。

基站收发信台（BTS）BTS负责无线传输，每个BTS有多部收发信机（TRX），即占用多个频率点，每部TRX占用一个频率点，而每个频率点又分成8个时隙，这些时隙就构成了信道。

BTS是覆盖一个小区的无线电收发信设备。

关于dBm和dB的概念分析：1、dBmdBm是一个考征功率绝对值的值，计算公式为：10lgP（功率值/1mw）。

[例1] 如果发射功率P为1mw，折算为dBm后为0dBm。

[例2] 对于40W的功率，按dBm单位进行折算后的值应为：10lg（40W/1mw)=10lg（40000）=10lg4+10lg10000=46dBm。

2、dBdB是一个表征相对值的值，当考虑甲的功率相比于乙功率大或小多少个dB时，按下面计算公式：10lg（甲功率/乙功率）[例6] 甲功率比乙功率大一倍，那么10lg（甲功率/乙功率）=10lg2=3dB。

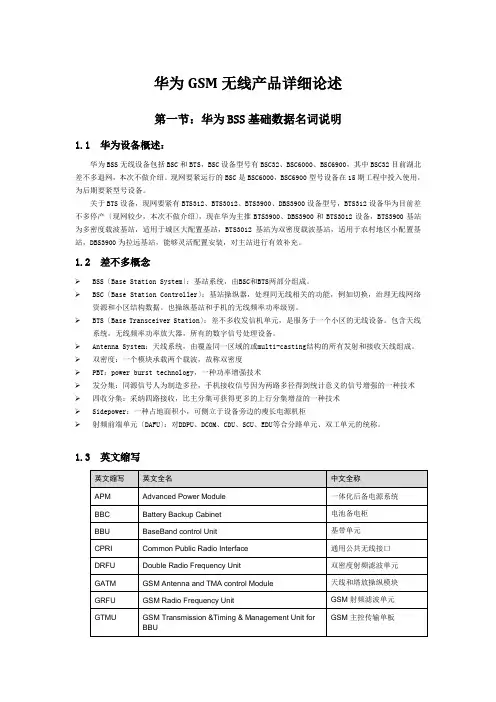

华为GSM无线产品详细论述第一节：华为BSS基础数据名词说明1.1 华为设备概述：华为BSS无线设备包括BSC和BTS，BSC设备型号有BSC32、BSC6000、BSC6900，其中BSC32目前湖北差不多退网，本次不做介绍。

现网要紧运行的BSC是BSC6000，BSC6900型号设备在15期工程中投入使用，为后期要紧型号设备。

关于BTS设备，现网要紧有BTS312、BTS3012、BTS3900、DBS3900设备型号，BTS312设备华为目前差不多停产〔现网较少，本次不做介绍〕，现在华为主推BTS3900、DBS3900和BTS3012设备，BTS3900基站为多密度载波基站，适用于城区大配置基站，BTS3012基站为双密度载波基站，适用于农村地区小配置基站，DBS3900为拉远基站，能够灵活配置安装，对主站进行有效补充。

1.2 差不多概念➢BSS〔Base Station System〕：基站系统，由BSC和BTS两部分组成。

➢BSC〔Base Station Controller〕：基站操纵器，处理同无线相关的功能，例如切换，治理无线网络资源和小区结构数据。

也操纵基站和手机的无线频率功率级别。

➢BTS〔Base Transceiver Station〕：差不多收发信机单元，是服务于一个小区的无线设备。

包含天线系统，无线频率功率放大器，所有的数字信号处理设备。

➢Antenna System：天线系统，由覆盖同一区域的或multi-casting结构的所有发射和接收天线组成。

➢双密度：一个模块承载两个载波，故称双密度➢PBT：power burst technology，一种功率增强技术➢发分集：同源信号人为制造多径，手机接收信号因为两路多径得到统计意义的信号增强的一种技术➢四收分集：采纳四路接收，比主分集可获得更多的上行分集增益的一种技术➢Sidepower：一种占地面积小，可侧立于设备旁边的瘦长电源机柜➢射频前端单元〔DAFU〕：对DDPU、DCOM、CDU、SCU、EDU等合分路单元、双工单元的统称。

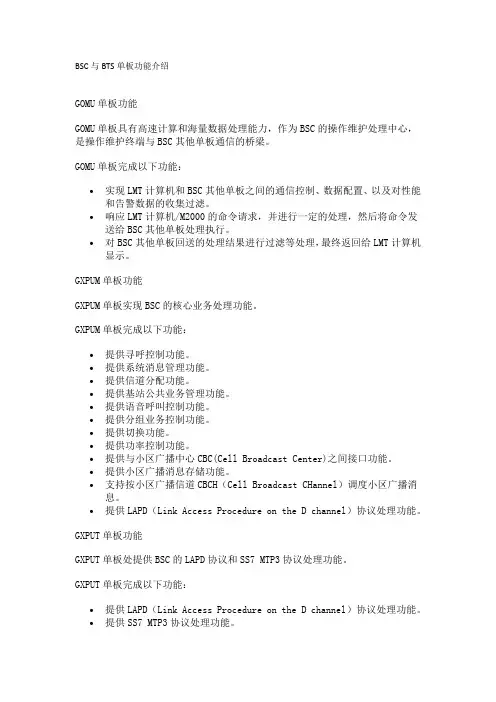

BSC与BTS单板功能介绍GOMU单板功能GOMU单板具有高速计算和海量数据处理能力，作为BSC的操作维护处理中心，是操作维护终端与BSC其他单板通信的桥梁。

GOMU单板完成以下功能：•实现LMT计算机和BSC其他单板之间的通信控制、数据配置、以及对性能和告警数据的收集过滤。

•响应LMT计算机/M2000的命令请求，并进行一定的处理，然后将命令发送给BSC其他单板处理执行。

•对BSC其他单板回送的处理结果进行过滤等处理，最终返回给LMT计算机显示。

GXPUM单板功能GXPUM单板实现BSC的核心业务处理功能。

GXPUM单板完成以下功能：•提供寻呼控制功能。

•提供系统消息管理功能。

•提供信道分配功能。

•提供基站公共业务管理功能。

•提供语音呼叫控制功能。

•提供分组业务控制功能。

•提供切换功能。

•提供功率控制功能。

•提供与小区广播中心CBC(Cell Broadcast Center)之间接口功能。

•提供小区广播消息存储功能。

•支持按小区广播信道CBCH（Cell Broadcast CHannel）调度小区广播消息。

•提供LAPD（Link Access Procedure on the D channel）协议处理功能。

GXPUT单板功能GXPUT单板处提供BSC的LAPD协议和SS7 MTP3协议处理功能。

GXPUT单板完成以下功能：•提供LAPD（Link Access Procedure on the D channel）协议处理功能。

•提供SS7 MTP3协议处理功能。

GTNU单板功能GTNU单板实现TDM交换功能，是整个系统电路域的交换中心。

GTNU单板完成以下功能：•提供128K×128K的TDM交换功能。

•提供TDM网络资源分配以及搭网和拆网功能。

GSCU单板功能GSCU单板为所在插框提供维护管理和GE交换平台。

GSCU单板完成以下功能：•对本插框提供维护管理功能。

•为本插框单板提供GE交换平台。

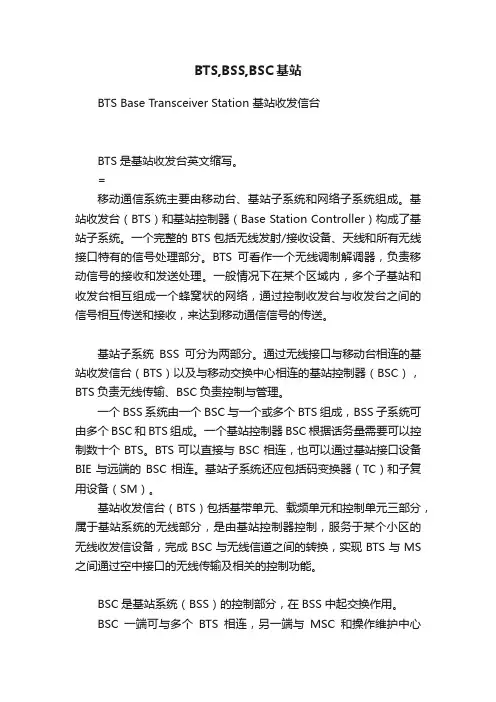

BTS,BSS,BSC基站BTS Base Transceiver Station 基站收发信台BTS是基站收发台英文缩写。

=移动通信系统主要由移动台、基站子系统和网络子系统组成。

基站收发台（BTS）和基站控制器（Base Station Controller）构成了基站子系统。

一个完整的BTS包括无线发射/接收设备、天线和所有无线接口特有的信号处理部分。

BTS可看作一个无线调制解调器，负责移动信号的接收和发送处理。

一般情况下在某个区域内，多个子基站和收发台相互组成一个蜂窝状的网络，通过控制收发台与收发台之间的信号相互传送和接收，来达到移动通信信号的传送。

基站子系统BSS可分为两部分。

通过无线接口与移动台相连的基站收发信台（BTS）以及与移动交换中心相连的基站控制器（BSC），BTS负责无线传输、BSC负责控制与管理。

一个BSS系统由一个BSC与一个或多个BTS组成，BSS子系统可由多个BSC和BTS组成。

一个基站控制器BSC根据话务量需要可以控制数十个BTS。

BTS可以直接与BSC相连，也可以通过基站接口设备BIE与远端的BSC相连。

基站子系统还应包括码变换器（TC）和子复用设备（SM）。

基站收发信台（BTS）包括基带单元、载频单元和控制单元三部分，属于基站系统的无线部分，是由基站控制器控制，服务于某个小区的无线收发信设备，完成BSC与无线信道之间的转换，实现BTS与MS 之间通过空中接口的无线传输及相关的控制功能。

BSC是基站系统（BSS）的控制部分，在BSS中起交换作用。

BSC一端可与多个BTS相连，另一端与MSC和操作维护中心OMC相连，BSC面向无线网络，主要负责完成无线网络管理、无线资源管理及无线基站的监视管理，控制移动台和BTS无线连接的建立、接续和拆除等管理，控制完成移动台的定位、切换和寻呼，提供语音编码、码型变换和速率适配等功能，并能完成对基站子系统的操作维护功能。

MSC是PLMN的核心。

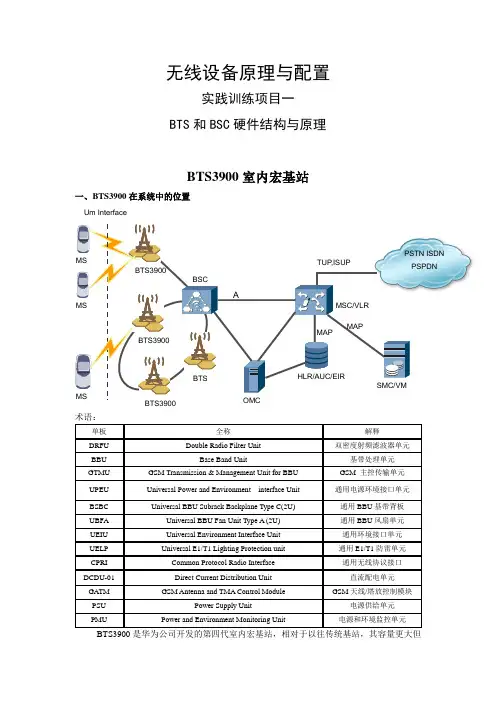

无线设备原理与配置实践训练项目一 BTS 和BSC 硬件结构与原理BTS3900室内宏基站一、BTS3900在系统中的位置术语：单板 全称解释DRFU Double Radio Filter Unit双密度射频滤波器单元BBU Base Band Unit基带处理单元 GTMU GSM Transmission & Management Unit for BBU GSM 主控传输单元 UPEU Universal Power and Environment interface Unit 通用电源环境接口单元 BSBC Universal BBU Subrack Backplane Type C(2U)通用BBU 基带背板 UBFA Universal BBU Fan Unit Type A (2U) 通用BBU 风扇单元 UEIU Universal Environment Interface Unit 通用环境接口单元 UELP Universal E1/T1 Lighting Protection unit 通用E1/T1防雷单元 CPRI Common Protocol Radio Interface 通用无线协议接口 DCDU-01 Direct Current Distribution Unit 直流配电单元 GATM GSM Antenna and TMA Control ModuleGSM 天线/塔放控制模块PSU Power Supply Unit电源供给单元 PMUPower and Environment Monitoring Unit电源和环境监控单元BTS3900是华为公司开发的第四代室内宏基站，相对于以往传统基站，其容量更大但PSTN ISDNPSPDNUm InterfaceBTS3900 BTS3900 BTS3900BTSOMCHLR/AUC/EIRBSC MSC/VLRSMC/VM AMAPMAPTUP ,ISUPMSMSMS体积更小、性能更好且运维成本更低、集成度更高且模块更小，代表了GSM 基站的未来发展方向。
