CAE知识点总结1.CAE作用：在模具加工前，在计算机上对整个注射成型过程进行模拟分析，准确预测熔体的填充、保压、冷却情况，以及制品中的应力分布、分子和纤维取向分布、制品收缩和翘曲变形等情况，以便设计者能尽早发现问题，及时修改制件和模具设计，而不是等到试模以后再返修模具。
(或者是它能够在产品设计阶段及开模之初，利用计算机对整个成型过程进行分析拟准确预测模具可能出现的问题，并能够为设计者提供可靠地解决方案。
)2.CAE的基本流程：前处理——分析计算——后处理注塑成型CAE的作用：优化塑料制品设计、优化塑料模具设计、优化注射工艺参数。
热注塑成型过程：把塑料原料加入注射机料筒中，经过螺杆的旋转使塑料向前输送，同时机筒加热使其溶化成熔体，储存在注射机筒前端，当螺杆作为加压工具快速向前推进时，塑料熔体已告压通过喷嘴注入磨具型腔中经过冷却、凝固后从磨具中脱出，成为塑料制品。
热注塑成型过称分为以下阶段：（1）塑化阶段（2）注射充模阶段（3）冷却凝固阶段（4）脱模阶段3.注塑成型工艺参数：（1）温度：机筒温度、喷嘴温度、模具温度；（2）压力：塑化压力、注射压力、保压压力；（3）时间（成型周期）：注射充模时间、保压时间、冷却时间、预塑时间以及其他辅助时间（开模、脱模、嵌件安放、闭模）。
4.一般CAE软件的结构，分为几个模块？前处理模块---给实体建模与参数化建模，构件的布尔运算，单元自动剖分，节点自动编号与节点参数自动生成，载荷与材料参数直接输入有公式参数化导入，节点载荷自动生成，有限元模型信息自动生成等。
有限元分析模块---有限单元库，材料库及相关算法，约束处理算法，有限元系统组装模块，静力、动力、振动、线性与非线性解法库。
大型通用题的物理、力学和数学特征，分解成若干个子问题，由不同的有限元分析子系统完成。
一般有如下子系统：线性静力分析子系统、动力分析子系统、振动模态分析子系统、热分析子系统等。
后处理模块---有限元分析结果的数据平滑，各种物理量的加工与显示，针对工程或产品设计要求的数据检验与工程规范校核，设计优化与模型修改等。
NO.××××-※※※※CAD、CAE计算分析流程提纲要求(英文标题)昆明理工大学云南省内燃机重点实验室Yunnan Key Laboratory of ICEKunming University of Science and Technology××××年××月负责人：审核：批准：日期：昆明理工大学云南省内燃机重点实验室编制说明1、本模板适用于实验室的CAE课题组的相关分析报告、计算分析流程等。
2、模板设计人雷基林，云南省内燃机重点实验室拥有版权。
3、本操作流程（或本分析报告）由×××编制，昆明理工大学云南省内燃机重点实验室签字授权使用。
4、本操作流程（或本分析报告）未经云南省内燃机重点实验室授权不得拷贝、复制或散发。
目录1 排版要求 (4)1.1页面设置 (4)1.2标题字体要求 (4)1.3正文、图、表字体要求 (4)1.4其它要求 (5)2 CAE分析流程的内容提纲 (5)2.1软件分析流程 (5)2.2软件操作流程 (5)CAD、CAE计算分析流程提纲要求1 排版要求1.1 页面设置上、右均为2.5cm，左边为3cm，下边为2.7cm。
1.2 标题字体要求●一级标题（即流程的题目）采用三号黑体加粗居中，段前、段后各1倍行距。
●二级标题（即流程正文的各大标题）采用小三号黑体加粗靠左对齐，段前、段后各0.5倍行距（或12磅）。
序号采用“1、2、3、4、5……”罗马数字后面空2格。
●三级标题采用四号黑体加粗靠左对齐，段前、段后各0.5倍行距（或6磅）。
序号采用“1.1、1.2、1.3、1.4、1.5……”罗马数字后面空1格。
●四级标题采用小四号宋体加粗，序号采用“1.1.1、1.1.2、1.1.3……”或“（1）、（2）、（3）、（4）、（5）……（如采用此序号则靠左空2个文字间隔（即空4个空格））”，括号后面与文字间不得有空格。
CAE在产品研发流程各阶段的主要工作1.概念设计阶段：概念设计阶段是产品研发的第一阶段，目标是确定产品的整体概念和初步设计。
在这个阶段，CAE主要用于验证并改进产品的初步设计。
通过建立虚拟模型，对产品的结构进行应力、振动、流体力学等仿真分析，以评估产品的性能和可行性，并进行优化设计。
这样可以避免在后续阶段出现昂贵的设计和制造问题。
2.详细设计阶段：在详细设计阶段，产品的设计逐渐完善并确定。
CAE在这个阶段的主要工作是进行精细的仿真分析和验证。
通过对各个部件和系统进行虚拟仿真，预测和评估产品在各种工作条件下的性能和行为。
这些仿真包括结构强度、疲劳寿命、热传导、流体流动、电磁性能等分析。
通过这些分析，可以确定和改进设计，并解决潜在的问题，以确保产品的可靠性和性能。
3.制造准备阶段：在制造准备阶段，产品的设计已经最终确定，并开始进行实际的制造准备。
CAE的主要工作是进行工艺仿真和优化，以提高生产过程的效率和质量。
工艺仿真可以预测和评估不同的制造方法和工艺参数对产品特性和性能的影响，以指导实际制造过程的优化。
例如，通过模拟注塑成型过程，可以预测产品的填充时间、成型温度和应力分布等信息，从而优化注塑工艺，提高产品质量和生产效率。
4.验证和验证阶段：在产品制造完毕后，需要进行验证和验证以确认产品是否符合设计要求和性能指标。
CAE在这个阶段的主要工作是进行实验验证的辅助。
通过与实际测试结果进行比对，固定和改进模型，确保仿真结果的准确性和可靠性。
如果有差异或问题，可以通过调整模型和参数来解决，并重新进行仿真分析和验证。
总结：CAE在产品研发流程各个阶段中起到至关重要的作用。
从概念设计到详细设计，再到制造准备和验证阶段，CAE通过建立虚拟模型和进行仿真分析，为产品的设计和制造提供了有力的支持。
通过CAE的应用，能够提前发现和解决潜在的问题，减少设计返工和制造成本，提高产品的可靠性和性能。
因此，在现代产品研发中，CAE已成为不可或缺的重要工具。

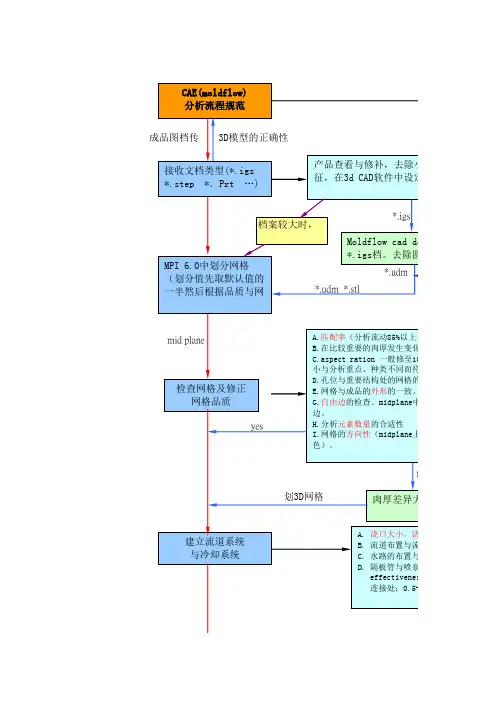

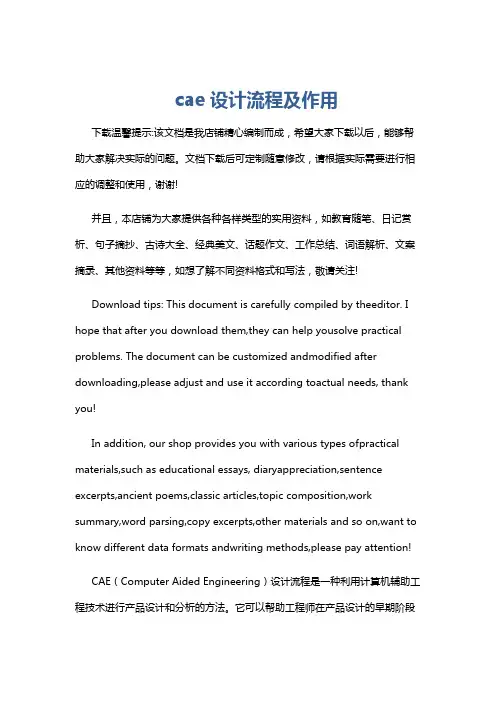

cae设计流程及其作用下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!CAE（Computer Aided Engineering）设计流程是指利用计算机辅助工程技术进行产品设计和分析的过程。
CAE 分析流程一、3D 建模：在三维模型在装配车架上零部件。
二、抽取中面：在CATIA 中，对车架纵梁、纵梁加强板、横梁及横梁连接板等车架系统本体的零部件进行抽取中面；板簧支座、油箱托架、电瓶框、尿素罐支架等保留3D 模型。
（保存为.stp 格式或者直接使用.CATProduct 格式）三、划分网格：1、在Hypermesh 中打开3D 模型，对components 中的名字重新命名，方便查找对应的零部件。
2、对车架上的孔进行优化处理。
（更优网格质量）autocleanup3、对components 进行2D 网格划分。
（横梁为例）automesh 选中要划分网格的components （shift+ mesh ， 完成后 elem cleanup 清除坏的网格（shift+鼠标左键框选），完成后qualityindex 检测网格质量同时手动优化网格，直至failed 趋近于0效果4、对components 进行3D 网格划分。
（板簧支架为例）tetramesh选中要划分网格的components （shift+ Volum tetra 选中solids （shift+鼠标左键框选），mesh 完成后return注：在网格划分中，最好使要划分网格的components 置于当前。
在components 中右键，选择make current 。
这个方便之后的材料及属性赋值。
四、铆钉（螺栓）的虚拟刚性连接1、在components 中新建一个集合如maoding 。
创建铆钉连接时候，把它置为当前。
清除网格手动清除，Create 。
2、车架纵梁、加强板、横梁连接板等连接 2.1 孔位对应连接boltCreate设置情况：type —bolt(washer 1) 带弹垫螺栓连接 fe file —，基本不用动。
Prop file —在安装文件下找到connectors 文件夹，找到prop_hinge.tcl 文件 对节点设置：下图 1—location —nodes 选中节点2—connect what —comps 节点所在的components3—num layers —total （2，3，4……）连接几层板的意思 4—tolerance 容差 一般100（大一点的值）5—hole diameter —max 孔的直径最大值，一般选取100（怕溢出）1 23452.2 孔位没有对应或者没有孔的连接（联接角铁与底架）independent—calculate node，dependent—Create注：选择的点要在要连接的components上（shift+左键）选中的多余的点删掉（shift+右键）2.3 按照以上两个流程把车架上面的所有零部件连接在一起，形成RBE2单元。
