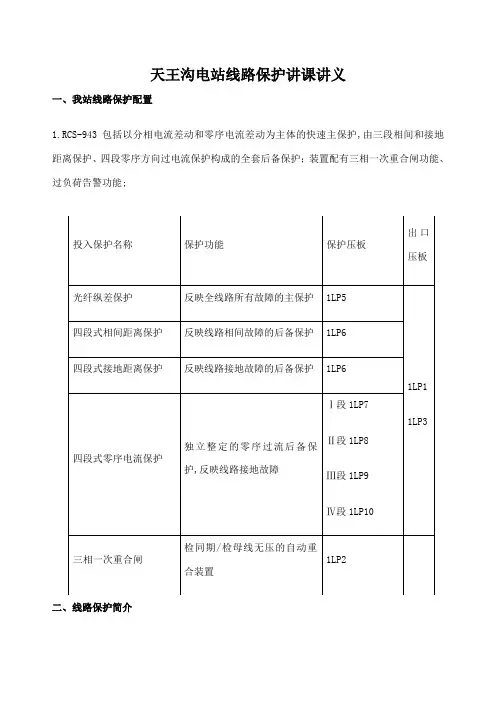

天王沟电站线路保护讲课讲义一、我站线路保护配置1.RCS-943 包括以分相电流差动和零序电流差动为主体的快速主保护,由三段相间和接地距离保护、四段零序方向过电流保护构成的全套后备保护；装置配有三相一次重合闸功能、过负荷告警功能;二、线路保护简介1.光纤纵差保护首先,光纤的原理和一般的纵联差动保护原理基本上是一样的,都是保护装置通过计算三相电流的变化,判断三相电流的向量和是否为零来确定是否动作,当接在的二次侧的电流继电器包括零序电流中有电流流过达到保护动作整定值是,保护就动作,跳开故障线路的开关;即使是微机保护装置,其原理也是这样的;但是,光纤差动保护采用分相电流差动元件作为快速主保护,并采用PCM光纤或光缆作为通道,使其动作速度更快,因而是短线路的主保护另外,光纤差动保护和其它差动保护的不同之处,还在于所采用的通道形式不同;的通道一般有以下几种类型：以下几点作为了解,我站为第3种1.电力线载波,也就是常说的高频保护,利用电力输电线路作为通道传输高频信号；2.微波纵联保护,简称微波保护,利用无线通道,需要天线无线传输；3.光纤纵联保护,简称光纤保护,利用光纤光缆作为通道；4.导引线纵联保护,简称导引线保护,利用导引线直接比较线路两端电流的幅值和相位,以判别区内、区外故障;2.线路距离保护我站线路距离保护分为接地距离、相间距离保护接地距离：以保护安装处故障相对地电压为测量电压、以带有零序电流补偿的故障相电流为测量电流的方式,就能够正确地反应各种接地故障的故障距离,所以它称为接地距离保护接线方式;相间距离：以保护安装处两故障相相间电压为测量电压、以两故障相电流之差为测量电流的方式称为相间距离保护接线方式;是反应故障点至保护安装地点之间的距离或阻抗;并根据距离的远近而确定动作时间的一种保护装置;该装置的主要元件为距离阻抗继电器,它可根据其端子上所加的电压和电流测知保护安装处至短路点间的阻抗值,此阻抗称为继电器的测量阻抗;当短路点距保护安装处近时,其测量阻抗小,动作时间短；当短路点距保护安装处远时,其测量阻抗增大,动作时间增长,这样就保证了保护有选择性地切除故障线路;用电压与电流的比值即阻抗构成的继电保护,又称阻抗保护,阻抗元件的阻抗值是接入该元件的电压与电流的比值：U/I=Z,也就是短路点至保护安装处的阻抗值;因线路的阻抗值与距离成正比,所以叫或阻抗保护;距离保护分的动作行为反映保护安装处到短路点距离的远近;与电流保护和电压保护相比,距离保护的性能受系统运行方式的影响较小;距离保护保护范围讲解:一般距离保护为Ⅲ断式距离保护,第一段保护范围为线路全长85%,二段保护范围位前面与一段重合,后面为剩余线路的20%,三段保护范围为线路全长的120%;一般情况下,距离保护装置由以下4种元件组成;①起动元件：在发生故障的瞬间起动整套保护,并可作为距离保护的第Ⅲ段;起动元件常取用过电流继电器或低阻抗继电器;②方向元件：保证保护动作的方向性,防止反方向故障时保护误动作;方向元件可取用单独的功率方向继电器,也可取用功率方向继电器与距离元件结合构成方向阻抗继电器;③距离元件：距离保护装置的核心部分;它的作用是量测短路点至保护安装处的距离;一般采用阻抗继电器;④时限元件：配合短路点的远近得到所需的时限特性,以保证保护动作的选择性;一般采用时间继电器;3.保护装置面板操作说明根据说明书在实际设备上进行讲解,主要讲解日常操作。
