浅谈输电线路的纵联保护摘要：本文首先就输电线路纵联保护原理、概念、分类进行了介绍，而后进一步深入，对纵联差动保护应解决的主要问题及解决措施展开了剖析。

关键字：纵联保护；故障；光纤纵联差动保护一、纵联保护（一）基本原理纵联保护是将线路两侧测量信息进行判断实现全线速动保护，其基本原理有如下三种：（二）概念和分类将线路两侧测量信息传到对侧进行比较构成的全线速动保护，称作线路纵联保护。

线路纵联保护不需与其他保护配合，不受负荷电流的影响，不反应系统震荡，有良好的选择性。

通常用高频通道组成的纵联保护称高频保护，用光纤通道组成的纵联保护称光纤纵联差动保护。

二、纵联差动保护应解决的主要问题及措施（一）纵联差动保护应解决的主要问题1、输电线路电容电流的影响电容电流是从线路内部流出的电流，因此它构成动作电流。

由于负荷电流是穿越性的电流，它只产生制动电流。

所以在空载或轻载下电容电流最容易造成保护误动。

2、外部短路或外部短路切除时产生的不平衡电流外部短路或外部短路切除时，由于两端电流互感器的变比误差不一致、暂态过程中由于两端电流互感器的暂态特性不一致、二次回路的时间常数的不一致产生不平衡电流。

3、重负荷线路区内经高阻接地时灵敏度不足的问题4、正常运行时电流感器（TA）断线造成纵联电流差动保护误动作正常运行时当输电线路一端的TA断线时差动继电器的动作电流和制动电流都等于未断线一端的负荷电流。

由于差动继电器的制动系数小于1，起动电流值又较小，因此工作点将落在比率制动特性的动作区内造成差动继电器动作。

5、弱电端拒动的问题当线路有一端背后无电源或为小电源时该端称为弱电端。

6、输电线路两端保护采样时间不一致所产生的不平衡电流的问题引起两侧采样不同步的原因：（1）两侧装置上电时刻的不一致；（2）一侧数据传送到另一侧有通道时延和数据接收时延；（3）两侧装置晶振存在固有偏差；（二）解决措施1、防止电容电流造成保护误动的措施（1）提高差动继电器比率制动曲线中的起动电流Iqd的定值来躲电容电流的影响。

第五章输电线路保护的全线速动保护在《电力系统继电保护及安全自动装置技术规程》中对全线速动保护的规定有：一、110～220kV中性点直接接地电力网中的线路保护，符合下列条件之一时，应装设一套全线速动保护1．根据系统稳定要求有必要时；2．线路发生三相短路，如使发电厂厂用母线电压低于允许值(一般约为70%额定电压)，且其他保护不能无时限和有选择地切除短路时；3．如电力网的某些主要线路采用全线速动保护后，不仅改善本线路保护性能，而且能够改善整个电网保护的性能。

二、对220kV线路，符合下列条件之一时，可装设二套全线速动保护。

（一）根据系统稳定要求；（二）复杂网络中，后备保护整定配合有困难时。

对于220kV以上电压等级线路，应按下列原则实现主保护双重化：1．设置两套完整、独立的全线速动主保护；2．两套主保护的交流电流、电压回路和直流电源彼此独立；3．每一套主保护对全线路内发生的各种类型故障（包括单相接地、相间短路、两相接地、三相短路、非全相运行故障及转移故障等），均能无时限动作切除故障；4．每套主保护应有独立选相功能，实现分相跳闸和三相跳闸；5．断路器有两组跳闸线圈，每套主保护分别起动一组跳闸线圈；6．两套主保护分别使用独立的远方信号传输设备。

若保护采用专用收发信机，其中至少有一个通道完全独立，另一个可与通信复用。

如采用复用载波机，两套主保护应分别采用两台不同的载波机。

三、对于330~500kV线路，应装设两套完整、独立的全线速动保护。

接地短路后备保护可装设阶段式或反时限零序电流保护，亦可采用接地距离保护并辅之以阶段式或反时限零序电流保护。

相间短路后备保护可装设阶段式距离保护。

500kV线路的后备保护应按下列原则配置1．线路保护采用近后备方式。

2．每条线路都应配置能反应线路各种类型故障的后备保护。

当双重化的每套主保护都有完善的后备保护时，可不再另设后备保护。

只要其中一套主保护无后备，则应再设一套完整的独立的后备保护。

简述输电线路纵联差动保护的原理
输电线路纵联差动保护是一种常用的保护方式，用于检测和定位输电线路的故障。

其原理是通过比较线路两端的电流差值，来判断是否有故障发生，并且能够定位故障发生的位置。

具体而言，纵联差动保护是基于基尔霍夫电流定律和分流器原理设计的。

在一条正常工作的输电线路中，线路两端的电流是相等且方向相反的。

如果发生了线路故障，比如短路或接地故障，会导致电流产生偏差。

纵联差动保护通过监测线路两端的电流差值来判断故障的存在。

纵联差动保护通常由保护继电器和电流互感器组成。

电流互感器用于测量线路两端的电流，并将测得的电流信号传输给保护继电器。

保护继电器会比较线路两端的电流差值，如果差值超过设定的阈值，则判断为故障发生。

纵联差动保护不仅能够检测到线路上的故障，还能够定位故障的位置。

当故障发生时，保护继电器会通过测量电流差值的大小来判断故障的位置。

根据不同的故障类型，可以采用不同的定位方法，如使用方向元件或差动比率定位等。

总的来说，纵联差动保护通过比较线路两端的电流差值来检测和定位输电线路上的故障。

它具有响应速度快、可靠性高等优点，被广泛应用于输电线路的保护系统中。

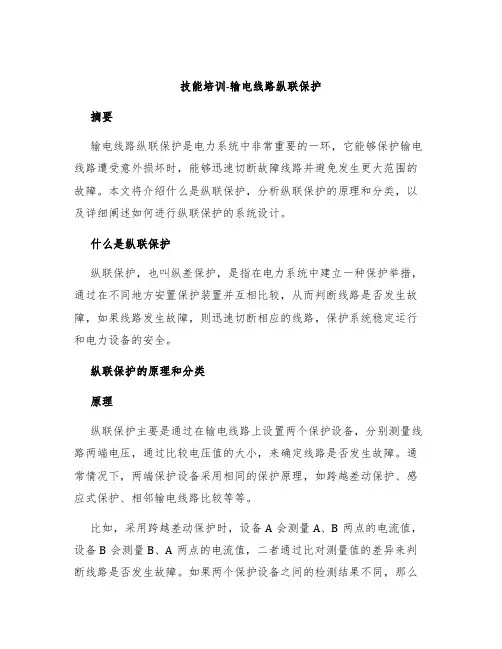

技能培训-输电线路纵联保护摘要输电线路纵联保护是电力系统中非常重要的一环，它能够保护输电线路遭受意外损坏时，能够迅速切断故障线路并避免发生更大范围的故障。

本文将介绍什么是纵联保护，分析纵联保护的原理和分类，以及详细阐述如何进行纵联保护的系统设计。

什么是纵联保护纵联保护，也叫纵差保护，是指在电力系统中建立一种保护举措，通过在不同地方安置保护装置并互相比较，从而判断线路是否发生故障，如果线路发生故障，则迅速切断相应的线路，保护系统稳定运行和电力设备的安全。

纵联保护的原理和分类原理纵联保护主要是通过在输电线路上设置两个保护设备，分别测量线路两端电压，通过比较电压值的大小，来确定线路是否发生故障。

通常情况下，两端保护设备采用相同的保护原理，如跨越差动保护、感应式保护、相邻输电线路比较等等。

比如，采用跨越差动保护时，设备A会测量A、B两点的电流值，设备B会测量B、A两点的电流值，二者通过比对测量值的差异来判断线路是否发生故障。

如果两个保护设备之间的检测结果不同，那么就说明故障发生在两个保护设备之间。

此时通过传送信号，切断故障线路，让电力系统恢复稳定运行。

分类根据电力系统中不同的线路和设备类型，纵联保护又可分为几类：1.单线路纵差保护：适用于单线路（或同塔双线）输电线路，保护装置分别于单线路或同塔双线的两端设置。

2.同塔双线路纵差保护：适用于同塔双回输电线路，保护装置分别于相邻回线同一杆塔中设置。

3.同杆多线路纵差保护：适用于同杆双、三、四线及双回多线路，保护装置分别于二端点设置。

4.不同线路纵差保护：适用于不同杆、不同线铁塔、异杆双线或异杆双回线路、闭环同一地线线路，保护设备在每个回路的两个合适点附近设置，并采用相应的测量方法。

纵联保护的系统设计纵联保护的系统设计主要包括保护装置选型、线路参数计算和系统一次接线三方面。

保护装置选型保护装置是纵联保护系统中非常重要的组成部分，通常需要考虑以下几个方面：1.装置的性能要求：保护装置需要具有高灵敏度、高可靠性、快速动作等特点。
