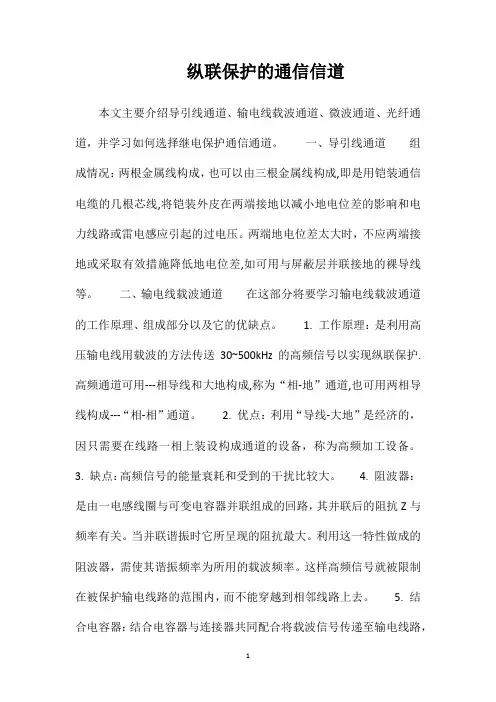

纵联保护的通信信道本文主要介绍导引线通道、输电线载波通道、微波通道、光纤通道，并学习如何选择继电保护通信通道。
一、导引线通道组成情况：两根金属线构成，也可以由三根金属线构成,即是用铠装通信电缆的几根芯线,将铠装外皮在两端接地以减小地电位差的影响和电力线路或雷电感应引起的过电压。
两端地电位差太大时，不应两端接地或采取有效措施降低地电位差,如可用与屏蔽层并联接地的裸导线等。
二、输电线载波通道在这部分将要学习输电线载波通道的工作原理、组成部分以及它的优缺点。
1. 工作原理：是利用高压输电线用载波的方法传送30~500kHz的高频信号以实现纵联保护.高频通道可用---相导线和大地构成,称为“相-地”通道,也可用两相导线构成---“相-相”通道。
2. 优点：利用“导线-大地”是经济的，因只需要在线路一相上装设构成通道的设备，称为高频加工设备。
3. 缺点：高频信号的能量衰耗和受到的干扰比较大。
4. 阻波器：是由一电感线圈与可变电容器并联组成的回路，其并联后的阻抗Z与频率有关。
当并联谐振时它所呈现的阻抗最大。
利用这一特性做成的阻波器，需使其谐振频率为所用的载波频率。
这样高频信号就被限制在被保护输电线路的范围内，而不能穿越到相邻线路上去。
5. 结合电容器：结合电容器与连接器共同配合将载波信号传递至输电线路，同时使高频收发信机与工频高压线路绝缘。
因结合电容器对于工频电流呈现极大的阻抗，故由它所导致的工频泄露电流极小。
6. 连接滤波器：由一个可调节的空心变压器及连接至高频电缆一侧的电容器组成。
结合电容器与连接滤波器共同组成一个四端网络式的“带通滤波器”。
7. 高频收/发信机：发信机部分系由继电保护装置控制，通常都是在电力系统发生故障时，保护起动之后它才发出信号，但是有时也可采用长期发信，故障时停信或改变信号频率的方式。
由发信机发出的信号，通过高频通道送到对端的收信机中，也可为自己的收信机所接收。
高频收信机接收由本端和对端所发送的高频信号，经过比较判断之后，再动作于继电保护，使之跳闸或将其闭锁。
