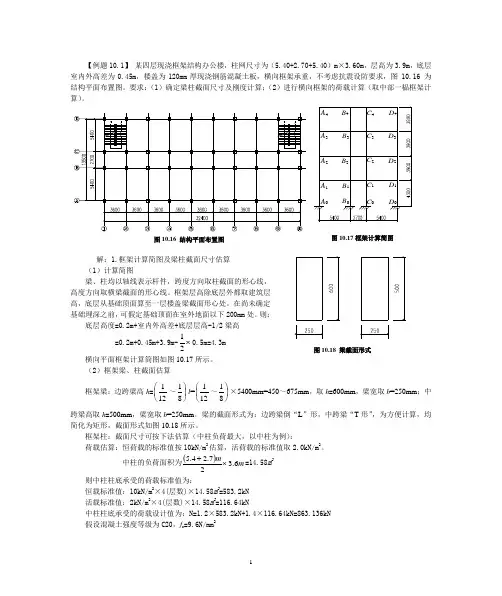

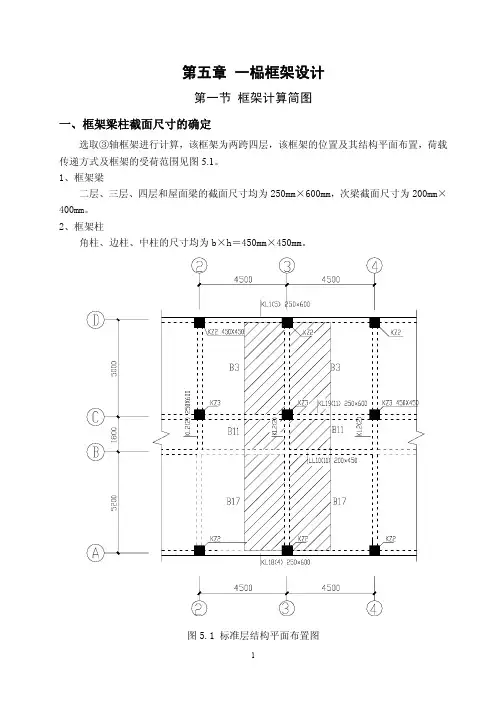

1【例题10.1】 某四层现浇框架结构办公楼，柱网尺寸为（5.40+2.70+5.40）m ×3.60m ，层高为3.9m ，底层室内外高差为0.45m ，楼盖为120mm 厚现浇钢筋混凝土板，横向框架承重，不考虑抗震设防要求，图 10.16 为结构平面布置图。
要求：（1）确定梁柱截面尺寸及刚度计算；（2）进行横向框架的荷载计算（取中部一榀框架计算）。
解：1.框架计算简图及梁柱截面尺寸估算（1）计算简图梁、柱均以轴线表示杆件，跨度方向取柱截面的形心线，高度方向取横梁截面的形心线。
框架层高除底层外都取建筑层高，底层从基础顶面算至一层楼盖梁截面形心处。
在尚未确定基础埋深之前，可假定基础顶面在室外地面以下200mm 处。
则：底层高度=0.2m+室内外高差+底层层高-1/2梁高=0.2m+0.45m+3.9m-⨯210.5m=4.3m 横向平面框架计算简图如图10.17所示。
（2）框架梁、柱截面估算 框架梁：边跨梁高h =⎝⎛121～⎪⎭⎫81l = ⎝⎛121～⎪⎭⎫81×5400mm=450～675mm ，取h =600mm ，梁宽取b =250mm ；中跨梁高取h =500mm ，梁宽取b =250mm 。
梁的截面形式为：边跨梁倒“L ”形，中跨梁“T 形”，为方便计算，均简化为矩形，截面形式如图10.18所示。
框架柱：截面尺寸可按下法估算（中柱负荷最大，以中柱为例）：荷载估算：恒荷载的标准值按10kN/m 2估算，活荷载的标准值取2.0kN/m 2。
中柱的负荷面积为()m m 6.327.24.5⨯+=14.58m 2则中柱柱底承受的荷载标准值为：恒载标准值：10kN/m 2×4(层数)×14.58m 2=583.2kN活载标准值：2kN/m 2×4(层数)×14.58m 2=116.64kN中柱柱底承受的荷载设计值为：N=1.2×583.2kN+1.4×116.64kN=863.136kN假设混凝土强度等级为C20，f c =9.6N/mm 2图10.17框架计算简图图10.18 梁截面形式2柱的截面面积 26.99.08631369.0mm N N f N A c ⨯=≥=99900mm 2选用柱的截面面积为400mm ×500mm ，实际面积为200000mm 2。

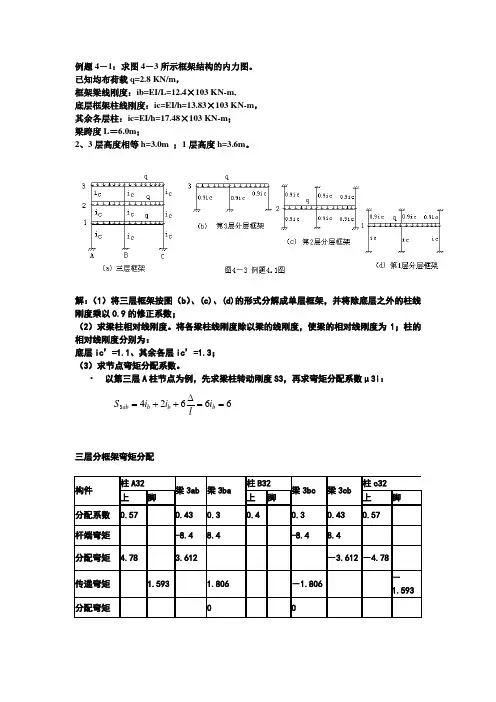

例题4－1：求图4－3所示框架结构的内力图。
已知均布荷载q=2.8 KN/m ，
框架梁线刚度：ib=EI/L=12.4×103 KN-m,
底层框架柱线刚度：ic=EI/h=13.83×103 KN-m ， 其余各层柱：ic=EI/h=17.48×103 KN-m ； 梁跨度L ＝6.0m ；
2、3层高度相等h=3.0m ；1层高度h=3.6m 。
解：（1）将三层框架按图（b ）、(c)、(d)的形式分解成单层框架，并将除底层之外的柱线刚度乘以0.9的修正系数；
（2）求梁柱相对线刚度。
将各梁柱线刚度除以梁的线刚度，使梁的相对线刚度为1；柱的相对线刚度分别为：
底层ic ’=1.1、其余各层ic ’=1.3； （3）求节点弯矩分配系数。
• 以第三层A 柱节点为例，先求梁柱转动刚度S3，再求弯矩分配系数μ3i ：
三层分框架弯矩分配 构件
柱A32 梁3ab 梁3ba 柱B32 梁3bc 梁3cb 柱c32 上
脚
上
脚
上 脚 分配系数 0.57 0.43 0.3 0.4 0.3 0.43 0.57 杆端弯矩
-8.4
8.4
-8.4 8.4
分配弯矩 4.78 3.612
－3.612 －4.78
传递弯矩 1.593 1.806 －1.806 －1.593 分配弯矩
666243==∆
++=b b b ab i l
i i S
弯矩小计 4.78 1.593－4.7810.200－10.2 4.78－4.78－1.593
图4－4 例题1三层分框架弯矩分配计算图。

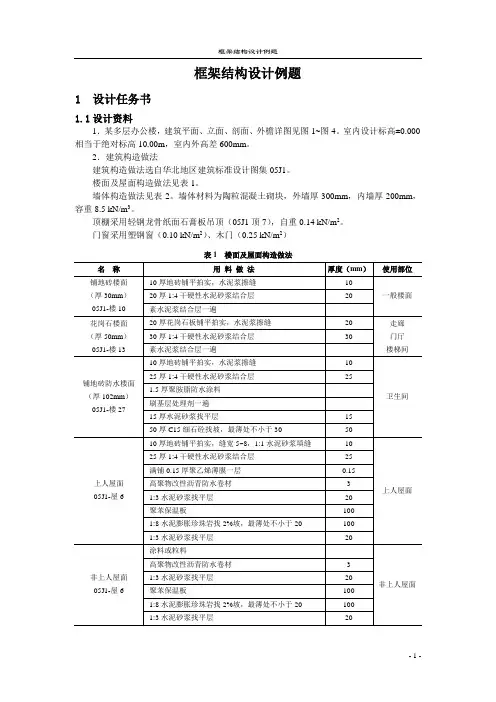

框架结构设计例题1 设计任务书1.1设计资料1．某多层办公楼，建筑平面、立面、剖面、外檐详图见图1~图4。
室内设计标高±0.000相当于绝对标高10.00m，室内外高差600mm。
2．建筑构造做法建筑构造做法选自华北地区建筑标准设计图集05J1。
楼面及屋面构造做法见表1。
墙体构造做法见表2。
墙体材料为陶粒混凝土砌块，外墙厚300mm，内墙厚200mm，容重8.5 kN/m3。
顶棚采用轻钢龙骨纸面石膏板吊顶（05J1顶7），自重0.14 kN/m2。
门窗采用塑钢窗（0.10 kN/m2）、木门（0.25 kN/m2）表1 楼面及屋面构造做法图1 标准层平面图图2 屋顶层平面图图3 ①~⑧屋顶层平面图图4 I -I 剖面图，侧立面图表2 墙体构造做法3．使用荷载标准值屋面：上人屋面2.0kN/m2；非上人屋面0.5kN/m2；楼面：办公室2.0kN/m2；走廊、门厅、楼梯、厕所2.5kN/m2。
4自然条件基本风压：0.40kN/m2；基本雪压：0.40kN/m2；最大冰冻深度0.6m。
5．抗震设防抗震设防烈度为7度（0.15g）；设计地震分组为第一组，场地类别为Ⅲ类。
6．地质勘探资料场地较为平整，天然地坪为绝对高程9.200m。
自上而下，各土层主要特征描述如下，主要物理力学指标见表3。
①层：素填土，以粘土为主，局部含建筑垃圾、有机质较多，平均厚度约1.0m；②层：粉质粘土，场区普遍分布，平均厚度约2.5~3.0m，可塑，分布较均匀；③层：粉土，场区普遍分布，平均厚度约4~4.5m，可塑，分布较均匀；④层：粉质粘土，厚度大于5m，可塑，场地内分布均匀。
地下水最高水位为室外地坪下3.00m，地下水对混凝土及混凝土中的钢筋无侵蚀性。
7．材料：1）混凝土：现浇，强度等级为C30或C35；2）钢筋：板内受力主筋采用HPB235级钢筋，直径大于12时采用HRB335级钢筋，板内分布筋采用HPB235级钢筋。
1、有一幢钢筋混凝土框架-剪力墙结构，共9层，首层层高4.2m，其它各层层高3.6m，首层楼面比室外地面高出0.6m，屋顶有局部突出的电梯机房层高3m，试问在计算房屋高度时，下列哪项正确（ A ）？（A）33.6m （B）33.0m （C）36.6m （D）36.0m2、在抗震设防烈度为7度的地区，现浇框架结构其高度不宜超过（B）（A） 30m （B）55m （C）80m （D）120m3、框架结构适用的房屋最大高度为（B ）Ⅰ、抗震烈度为7度时，最大高度为55mⅡ、抗震烈度为7度时，最大高度为60mⅢ、抗震烈度为8度时，最大高度为50mⅣ、抗震烈度为8度时，最大高度为45m（A）Ⅰ、Ⅲ（B）Ⅰ、Ⅳ（C）Ⅱ、Ⅲ（D）Ⅱ、Ⅳ4、某高层建筑，主体高度为63.0m,室内外高差为0.45m，女儿墙高度为1.20m,屋面水箱突出屋面高度为2.70m。
则房屋的高度为（B）（A）63.0m （B）63.45m （C）64.65m （D）67.35m5、下列哪一种结构体系所建房屋的高度最小（ B ）（A）现浇框架结构（B）装配整体框架结构（C）现浇框架-剪力墙结构（D）装配整体框架-剪力墙结构6、在地震区建造房屋，下列结构体系中何者适合建造的房屋最高（B ）？（A）框架（B）筒中筒（C）框架筒体（D）剪力墙7、有一幢高层建筑筒中筒结构，矩形平面的宽度26m，长度30m，抗震设防烈度为7度，要求在高宽比不超过《高规》限值的前提下，尽量做高，指出下列哪个高度符合要求（C ）？（A）156m （B）140m （C） 143m （D）130m8、在下列地点建造高层建筑，何者承受的风力最大（A ）？（A）建在海岸（B）建在大城市郊区（C）建在小城镇（D）建在有密集建筑群的大城市市区9、在设计高层建筑风载载值时，下列何种情况风载应乘以大于1的风振系数β（B ）？（A）高度大于50m ，且高宽比大于1.5；（B）高度大于30m ，且高宽比大于1.5；（C）高度大于50m ，且高宽比大于4 ;（D）高度大于40m ，且高宽比大于3;10、在设计特别重要和有特殊要求的高层建筑时，标准风压值应取重现期多少年（B）？（A）30 （B）50 （C）80 （D）10011、多遇地震作用下层间弹性变形验算的重要目的是（A）防止结构倒塌（B）防止结构发生破坏（C）防止非结构部分发生过重的破坏（D）防止人们惊慌12、二级抗震梁，已计算得到下列数据：（A ）按实际配筋计算V b =318KN-M （B ）按梁端弯矩设计值计算V b =300KN-M（C ）按内力组合V b =250KN-M 。

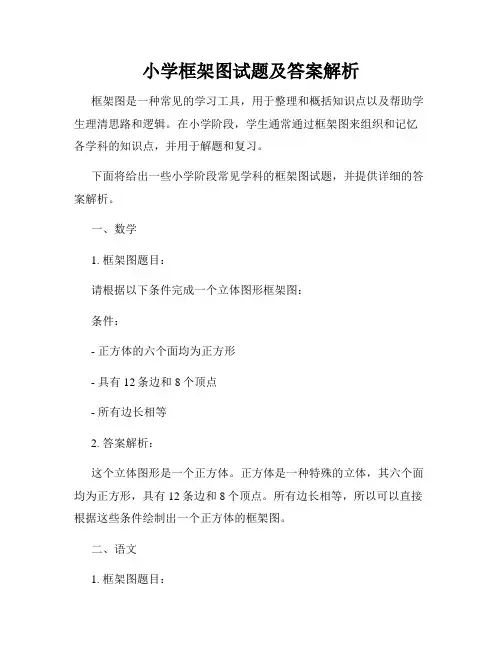

小学框架图试题及答案解析框架图是一种常见的学习工具，用于整理和概括知识点以及帮助学生理清思路和逻辑。
在小学阶段，学生通常通过框架图来组织和记忆各学科的知识点，并用于解题和复习。
下面将给出一些小学阶段常见学科的框架图试题，并提供详细的答案解析。
一、数学1. 框架图题目：请根据以下条件完成一个立体图形框架图：条件：- 正方体的六个面均为正方形- 具有12条边和8个顶点- 所有边长相等2. 答案解析：这个立体图形是一个正方体。
正方体是一种特殊的立体，其六个面均为正方形，具有12条边和8个顶点。
所有边长相等，所以可以直接根据这些条件绘制出一个正方体的框架图。
二、语文1. 框架图题目：请根据以下条件完成一个叙事文框架图：条件：- 故事的开头，描述背景和人物介绍- 发生的冲突或问题- 事件发展过程的描述- 事件解决的方法或结局2. 答案解析：这个叙事文的框架图可以按照故事的基本结构进行构建。
首先是故事的开头，描述背景和人物介绍，引入故事的主要情节。
接下来是发生的冲突或问题，制造故事的发展和高潮。
然后是事件发展过程的描述，展示冲突如何逐渐解决或发展。
最后是事件解决的方法或结局，给出一个合理的结尾。
三、科学1. 框架图题目：请根据以下条件完成一个动植物分类学框架图：条件：- 动植物的基本特征- 动植物的主要分类- 分类标准或依据2. 答案解析：这个动植物分类学的框架图可以按照动植物的基本特征和主要分类进行构建。
首先是动植物的基本特征，如多少足、有无叶子等，用于区分不同的动植物。
然后是动植物的主要分类，如哺乳动物、鸟类、昆虫等，用于将动植物进行大致的分类。
最后是分类的标准或依据，如有无脊椎、有无细胞壁等，用于更细致地区分动植物。
以上是小学阶段常见学科的框架图试题及答案解析。
通过使用框架图，学生可以更好地整理和理解各学科的知识点，并能够更有效地解题和复习。
希望这些试题和答案解析对学生的学习有所帮助。

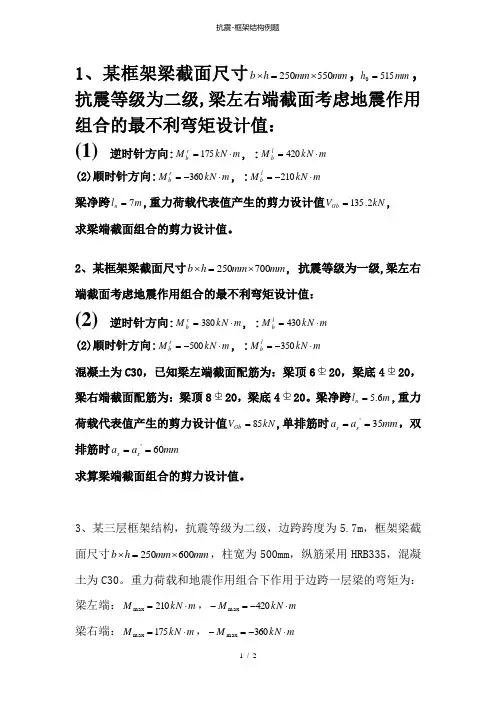

1、某框架梁截面尺寸mm mm h b 550250⨯=⨯,mm h 5150=,抗震等级为二级,梁左右端截面考虑地震作用组合的最不利弯矩设计值：(1)逆时针方向:m kN M r b ⋅=175, :mkN M l b ⋅=420(2)顺时针方向:m kN M r b ⋅-=360, :mkN M l b ⋅-=210梁净跨m l n 7=,重力荷载代表值产生的剪力设计值kN V Gb 2.135=,求梁端截面组合的剪力设计值。
2、某框架梁截面尺寸mm mm h b 700250⨯=⨯, 抗震等级为一级,梁左右端截面考虑地震作用组合的最不利弯矩设计值：(2)逆时针方向:m kN M r b ⋅=380, :mkN M l b ⋅=430(2)顺时针方向:m kN M r b ⋅-=500, :m kN M l b ⋅-=350混凝土为C30，已知梁左端截面配筋为：梁顶620，梁底420，梁右端截面配筋为：梁顶820，梁底420。
梁净跨m l n 6.5=,重力荷载代表值产生的剪力设计值kN V Gb 85=,单排筋时mm a a s s 35'==，双排筋时mma a s s 60'==求算梁端截面组合的剪力设计值。
3、某三层框架结构，抗震等级为二级，边跨跨度为5.7m ，框架梁截面尺寸mm mm h b 600250⨯=⨯，柱宽为500mm ，纵筋采用HRB335，混凝土为C30。
重力荷载和地震作用组合下作用于边跨一层梁的弯矩为： 梁左端：m kN M ⋅=210max ，m kN M ⋅-=-420max 梁右端：m kN M ⋅=175max ，m kN M ⋅-=-360max跨中：mM⋅=180kNmax求：（1）梁跨中正截面所需纵筋A s，（2）若梁左端梁底已配置225 （A s’）的钢筋，计算梁顶钢筋A s。

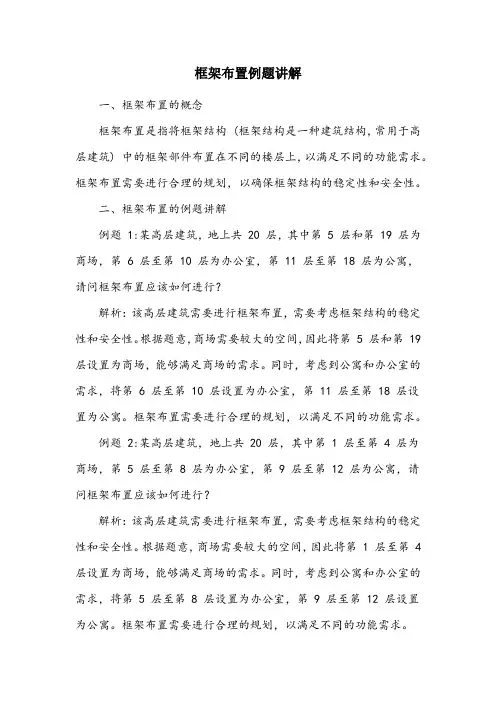

框架布置例题讲解一、框架布置的概念框架布置是指将框架结构 (框架结构是一种建筑结构，常用于高层建筑) 中的框架部件布置在不同的楼层上，以满足不同的功能需求。
框架布置需要进行合理的规划，以确保框架结构的稳定性和安全性。
二、框架布置的例题讲解例题 1:某高层建筑，地上共 20 层，其中第 5 层和第 19 层为商场，第 6 层至第 10 层为办公室，第 11 层至第 18 层为公寓，请问框架布置应该如何进行？解析：该高层建筑需要进行框架布置，需要考虑框架结构的稳定性和安全性。
根据题意，商场需要较大的空间，因此将第 5 层和第 19 层设置为商场，能够满足商场的需求。
同时，考虑到公寓和办公室的需求，将第 6 层至第 10 层设置为办公室，第 11 层至第 18 层设置为公寓。
框架布置需要进行合理的规划，以满足不同的功能需求。
例题 2:某高层建筑，地上共 20 层，其中第 1 层至第 4 层为商场，第 5 层至第 8 层为办公室，第 9 层至第 12 层为公寓，请问框架布置应该如何进行？解析：该高层建筑需要进行框架布置，需要考虑框架结构的稳定性和安全性。
根据题意，商场需要较大的空间，因此将第 1 层至第 4 层设置为商场，能够满足商场的需求。
同时，考虑到公寓和办公室的需求，将第 5 层至第 8 层设置为办公室，第 9 层至第 12 层设置为公寓。
框架布置需要进行合理的规划，以满足不同的功能需求。
以上是两个框架布置的例题，通过例题的讲解，可以帮助读者更好地理解框架布置的相关知识。
在实际的建筑设计中，框架布置需要进行仔细的规划和设计，以确保框架结构的稳定性和安全性。
多层框架结构习题知识讲解多层框架结构习题一、填空题1、框架结构是由和连接而成的结构。
2、框架结构伸缩缝与沉缝的宽度一般不小于。
3、框架结构在计算纵向框架和横向框架的内力时，分别按进行计算。
4、框架结构在计算梁的惯性矩时，通常假定截面惯性矩I 沿轴线不变，对装配式楼盖，取I = I 0 ，I 0 为矩形截面梁的截面惯性矩；对现浇楼盖，中框架I = ，边框架I= 。
5、框架柱的反弯点位置取决于该柱上下端的比值。
6、框架柱的反弯点高度一般与、、、等因素有关。
7、框架梁端负弯矩的调幅系数，对于现浇框架可取。
8、用分层法计算框架结构在竖向荷载下的内力时，除底层柱外，其余层柱线刚度乘以，相应传递系数为。
9、框架柱的抗侧移刚度与、、等因素有关。
10、框架在水平荷载下内力的近似计算方法—反弯点法，在确定柱的抗侧移刚度时，假定柱的上下端转角。
11、框架结构在水平荷载下的侧移变形是由和两部分组成的。
12、框架结构在水平荷载下柱子的抗侧移刚度D= ，在一般情况下它比用反弯点法求得的柱抗侧移刚度。
13、多层框架结构总高度受限制的主要原因是。
14、框架结构中框架柱的主要内力为；框架梁的主要内力为。
15、框架结构中“柱抗侧移刚度”定义为。
16、框架结构按施工方法的不同可分为、和。
17、框架结构承重框架的布置方案有、和等三种。
18、框架结构的变形缝有、和三种。
19、伸缩缝的设置，主要与有关。
20、沉降缝的设置，主要与有关。
21、防震缝的设置，注要与有关。
22、框架结构设置伸缩缝的作用是。
23、框架结构设置沉降缝的作用是。
24、框架结构设置防震缝的作用是。
25、在水平荷载的作用下，框架柱的反弯点位置取决于。
26、作用于框架结构上的荷载，可分为和两类。
27、框架结构在竖向荷载作用下的内力常用近似计算方、和等。
28、框架结构在水平荷载作用下的内力与侧移常用近似计算方法有、、等。
29、框架结构D值法中柱的侧移刚度D= ，是考虑对柱侧移刚度的修正系数。
PMCAD模块的使用一、框架结构设计例题本建筑为5层框架结构，抗震设防烈度为7度，二类场地，框架抗震等级为3级，周期折减系数取0.7，按一组计算。
基本风压0.4kN/m2，地面粗糙度类别为C类，梁、板、柱的混凝土等级均为C30，梁、柱主筋选HRB400，箍筋选HPB235，板筋选HPB235。
框架梁端弯矩调幅系数为0.85，结构重要性系数为1。
1～五层的结构层高分别为5.5m（从基础顶面算起）、3.0m、3.0m、3.0m、3.0m。
各层采用现浇混凝土板，板厚取100mm。
对于框架结构，非受力墙起分割空间作用，在PMCAD建模时不要布置非受力墙，而应将墙重转化为梁间荷载在荷载输入中布置。
大厅、电梯间处的次梁和交叉梁的某些次梁应作主梁输入，卫生间有门洞的墙下不布置二级次梁，做现浇带处理。
具体楼面恒载、活载，梁间恒载按《建筑荷载规范》中的规定取值，或经过计算得出的结果。
结构标准层：结构标准层1、结构标准层2、结构标准层3、结构标准层4。
荷载标准层：荷载标准层1、荷载标准层2、荷载标准层3、荷载标准层4。
楼层组合：1个标准层1+荷载标准层1（层高5.5m）；2个标准层2+荷载标准层2（层高3.0m）；1个标准层3+荷载标准层3（层高3.0m）；1个标准层4+荷载标准层4（层高3.0m）。
主菜单1—建筑模型与荷载输入*定义第1结构标准层**建立网格*轴线输入，正交轴网，轴网输入开间：6000，跨度：10，添加进深：5400，跨度1，添加进深：2100，跨度1，添加进深：5400，跨度1，添加基点：左下，转角：0，确定用光标在屏幕选择一点*轴线命名*轴线命名[Tab]，用光标点取起始轴，用光标点取终止轴。
若不需要标轴线，用光标点取不标的轴线，[Esc]用光标点取两个方向的轴线，分别命名。
*构件定义**柱定义*构件定义，柱定义按照设计要求，分别定义柱子的截面类型，材料类别，点取确定。
例如：400mm×400mm*梁定义*（没有特殊情况全部按主梁布置，次梁也按主梁布置）定义梁的截面尺寸（梁宽、梁高），材料类别，点取确定。
例如：350mm×600mm*楼层定义*楼层定义，分别点取柱的类型，进行柱的布置，有几种类型，布置在相应位置上；点取梁的类型，按不同的类型，布置到相应的位置上。
*洞口定义*每个房间：设有两个窗户，尺寸为2400mm，距离两侧轴线为400mm；设有两道门，距离两侧轴线为600mm；注意：楼梯间的位置不要设门，把洞口留出。
*第一结构标准层的本层信息*本层信息板厚100mm，板、柱、梁、剪力墙混凝土均选C30，钢筋保护层厚度15mm，梁、柱主筋选HRB400，本标准层层高5500，确定。
*定义第2、3、4标准层*定义上层结构标准层以前面已定义过的标准层为基础复制过来，再进行修改，补充。
换标准层添加新标准层，全部复制，确定（建立第2结构标准层）换标准层添加新标准层，全部复制，确定（建立第3结构标准层）换标准层添加新标准层，全部复制，确定（建立第4结构标准层）*建立荷载标准层*建议定义楼面的恒、活载与此楼层大多数房间的一致，减少主菜单3的工作量；不同楼面荷载的楼层建立不同的荷载标准层。
荷载定义，荷载定义计算活载，[Enter]用光标点取右侧表列第一空白处，3.5，2.0，[Enter]（定义第1荷载标准层）用光标点取右侧表列第一空白处，3.5，2.0，[Enter]（定义第2荷载标准层）用光标点取右侧表列第一空白处，3.5，2.0，[Enter]（定义第3荷载标准层）用光标点取右侧表列第一空白处，3.5，0.5，[Enter]（定义第4荷载标准层）其中，填充墙以线荷载的形式加到相应的梁段上，同时有集中荷载的地方需要加节点荷载。
[Esc]，前菜单（荷载标准层定义完毕）注意：一般建议不同楼面荷载的楼层定义不同的荷载标准层。
*楼层组装*楼层组装，楼层组装1，标准层1，荷载标准层1，5500，添加2，标准层2，荷载标准层2，3000，添加1，标准层3，荷载标准层3，3000，添加1，标准层4，荷载标准层4，3000，添加，确定（楼层组装完毕）注意：以上楼层组装的意思为复制层数结构标准层荷载标准层层高1 1 1 55002 2 2 30001 3 3 30001 4 4 3000*设计参数*设计参数总信息，结构体系：框架结构；结构主材：钢筋混凝土；结构重要性系数：1.0；地下室层数：0；与基础相连的最大楼层号：1；梁钢筋的混凝土保护层厚度：35；柱钢筋的混凝土保护层厚度：35；框架梁端负弯矩调幅系数：0.85材料信息，混凝土密度：25；钢材密度：78：墙主筋类别：HPB235；墙水平分布筋类别：HPB235；墙水平分布筋兼具：200；墙竖向分布筋类别：HPB235；墙竖向分布筋配筋率：0.3；梁箍筋类别：HPB235；柱箍筋类别：HPB235。
风荷载信息，修正后的基本风压：0.4；地面粗糙类别：C ；沿高度体型分段数：1；最高层号：5；体形系数：1.4确定，前菜单。
主菜单2—结构楼面布置信息对房间进行划分，对楼板进行修改等。
1.楼板开洞2.设悬挑板★进行板的修改，若有预制板在此处修改，★有楼梯间的位置设楼板厚为0；★有阳台时在此模块设置；主菜单3—楼面荷载传导与计算（一）主要是检查荷载设置的正确与否，并修改。
1.选择需要输入荷载的楼层号2.楼面活载和次梁布置（1）楼面恒载（2）楼面活载（3）输完毕，进入下一个结构标准层，如此反复，输完各结构标准层房间恒载、活载调整值。
（4）生成个层荷载传到基础的数据。
点取此菜单，程序自动生成传给基础的荷载数据。
（二）平面荷载显示与校核这一步工作主要是把模型输入的线荷载和楼层调整的楼面荷载显示出来，看看有没有错误或是遗漏。
若有则返回去修改，若没有则将此数据留存作整体计算书用。
主菜单5—画结构平面图选择楼层→楼板计算→进入绘图→楼板钢筋→逐间布筋→画刚进表→插入图框→存盘退出。
想给出轴线的话，点取标注轴线→自动标注按以上步骤就可以绘制出楼板结构图。
结构计算—SATWE菜单的应用1.接PM生成SATWE数据2.结构内力配筋计算3.分析结构图形和文本文件显示绘制梁柱施工图1.梁归并2.画梁施工图3.柱归并4.画柱施工图★梁、柱配筋图在PK菜单中求解，分别给出具体轴号，则梁柱一榀框架结构施工图便生成。
结构施工图整理在“工具”菜单中选择“T-D T图转成DWG图（T）”则选择具体的“*.T”文件，则生成相应的CAD图形。
pkpm练习实例二、砖混结构设计（一）PMCAD建模过程：1.建立网格（开间、进深）2.轴线命名3.构件定义（梁、墙、洞口定义）4.楼层定义5.建立荷载标准层6.楼层组装7.设计参数8.保存文件，生成接后面菜单数据文件（二）主菜单2—结构楼面信息布置（三）主菜单3—楼面荷载传导计算（四）主菜单4—生成PK文件（五）主菜单5—画结构平面图（六）砖混节点大样第四章 PK- 平面结构计算与施工图绘制PK 模块可用于钢筋混凝土框排架及连续梁结构的计算及其施工图的绘制。
本章通过对 PK 部分的概括介绍，使读者了解 PK 模块的基本使用方法。
读者了解 PK 模块的基本使用方法。
第一节 PK 的基本功能PK 软件主要用于平面杆系结构的计算及施工图绘制，其主要的基本功能如下：1、适用于20层、20跨以内的工业与民用建筑中各种规则和复杂类型的框架结构、框排架结构、排架结构、剪力墙简化成的壁式框架结构及连续梁的结构计算与施工图绘制。
可处理梁柱正交或斜交、梁错层、抽梁抽柱、底层柱不等高、铰接屋面梁等各种情况；可在任意位置设置挑梁、牛腿和次梁；可绘制十几种截面形式的梁，如折梁、加腋梁、变截面梁、矩形和工字形梁等。
还可绘制圆形柱或排架柱，柱的箍筋可以采用多种形式。
2、按新规范要求作强柱弱梁、强剪弱弯、节点核心区、柱轴压比、柱体积配箍率的计算与验算，还可进行罕遇地震下薄弱层的弹塑性位移计算、竖向地震力计算和框架梁裂缝宽度计算。
3、可按照梁柱整体画、梁柱分开画、梁柱钢筋平面图表示法和广东地区梁表柱表四种方式绘制施工图。
4、按新规范和构造手册自动完成构造钢筋的配置。
5、具有很强的自动选筋、层跨剖面归并、自动布图等功能，同时又给设计人员提供多种方式干预选钢筋、布图、构造筋等施工图绘制结果。
6、在中文菜单提示下，提供丰富的计算简图及结果图形，提供模板图及钢筋材料表。
7、可与“PMCAD”软件联接，自动导荷并生成结构计算所需的数据文件。
8、可与三维分析软件TAT、SATWE和PMSAP接口，绘制100层以下高层建筑的梁柱图。
第二节 PK 的基本操作选择主菜单中 PK 选项，显示图 4-1 所示 PK 主菜单。
由图 4-1 可知， PK 各项主菜单的操作可概括为3个部分：图4-1 PK主菜单一是计算模型输入，二是结构计算，三是做施工图设计。
下面对三个部分实现的基本功能进行简单介绍：1、计算模型输入执行PK时，首先要输入结构的计算模型。
在 PKPM 软件中，有2种方式形成PK的计算模型文件。
一种是通过 PK 主菜单1数据交互输入和数检来实现结构模型的人机交互输入。
进行模型输入时，可采用直接输入数据文件形式，也可采用人机交互输入方式。
一般采用人机交互方式，由用户直接在屏幕上勾画框架、连梁的外形尺寸，布置相应的截面和荷载，填写相关计算参数后完成。
人机交互建模后也生成描述该结构的文本式数据文件。
另一种是利用 PMCAD 软件，从已建立的整体空间模型直接生成任一轴线框架或任一连续梁结构的结构计算数据文件，从而省略人工准备框架计算数据的大量工作。
PMCAD 生成数据文件后，还要利用 PK 主菜单 1 进一步补充绘图数据文件的内容，主要有柱对轴线的偏心、柱轴线号、框架梁上的次梁布置信息和连续梁的支座状况等信息。
这时的绘图补充数据文件最好也采用人机交互方式生成。
用这种方式可使用户操作大大简化。
PMCAD 还可生成底框上砖房结构中底层框架的计算数据文件，该文件中包含上部各层砖房传来的恒活荷载和整栋结构抗震分析后传递分配到该底框的水平地震力和垂直地震力。
由 PK 再接力完成该底框的结构计算和绘图。
2、结构计算计算模型输入完毕后，运行[计算], 程序自动进行一般框架、排架、连续梁的结构计算。
或者当计算剪力墙简化成的壁式框架结构或杆件节点较多时执行主菜单 A 壁式框架计算。
3、施工图设计根据主菜单1的计算结果，就可以进行施工图绘制了，即施工图设计部分。
在PK 软件中，提供了多种方式来进行施工图设计，主要有：①PK主菜单2实现框架梁柱整体施工图绘制；②PK主菜单3实现排架柱施工图绘制；③PK主菜单4实现连续梁施工图绘制；④PK主菜单5、6适用于框架的梁和柱分开绘图情况；⑤PK主菜单7、8适用于按梁柱表画图方式。
