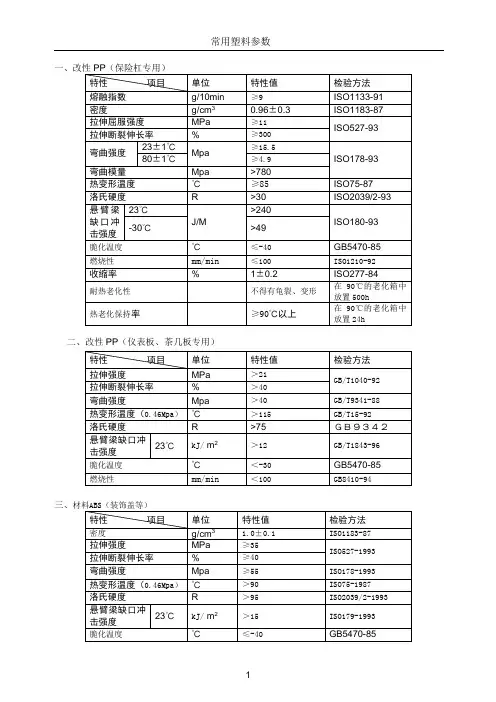

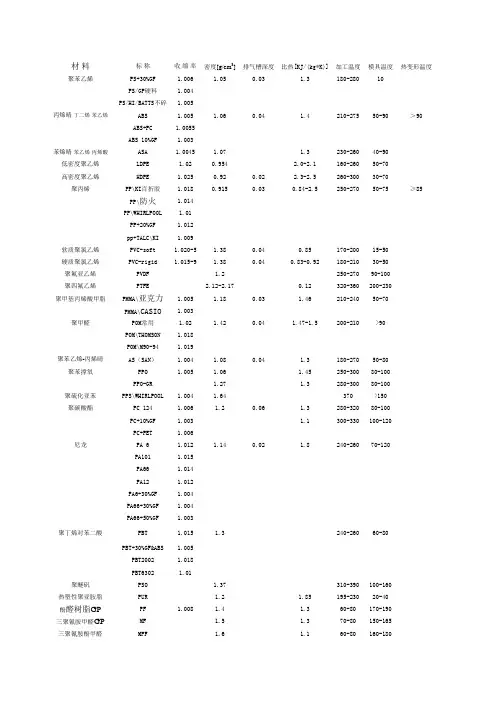

常用塑料参数

分子量约8万一15万。成型性好，但因收缩率大(为1%~2.5%).厚壁制品易凹陷，对一些
尺寸精度较高零件，还难于达到要求，制品表面光泽好，易于着色。
力学性能：聚丙烯的结晶度高，结构规整，因而具有优良的力学性能。聚丙烯力学性
能的绝对值高于聚乙烯，但在塑料材料中仍属于偏低的品种，其拉伸强度仅可达到30MPa
流道和浇口：流道直径4-7mm，针形浇口长度1-1.5mm，直径可小至0.7mm。边形 浇口长度越短越好，约为0.7mm，深度为壁厚的一半，宽度为壁厚的两倍，并随模腔内的 熔流长度逐肯增加。模具必须有良好的排气性，排气孔深0.025mm-0.038mm，厚1.5mm，
要避免收缩痕，就要用大而圆的注口及圆形流道，加强筋的厚度要小（例如是壁厚的
不同试样，其中所含晶相与无定形相的比例不同，使分子链中无定形部分链长不同所致。聚
丙烯的熔融温度比聚乙烯约提高40—50%，约为164一170C, 100%等规度聚丙烯熔点
为176C。
化学稳定性：聚丙烯的化学稳定性很好，除能被浓硫酸、浓硝酸侵蚀外，对其它各种
化学试剂都比较稳定，但低分子量的脂肪烃、芳香烃和氯化烃等能使聚丙烯软化和溶胀，同
时它的化学稳定性随结晶度的增加还有所提高，所以聚丙烯适合制作各种化工管道和配件， 防腐蚀效果良好。
电性能：它有较高的介电系数，且随温度的上升，可以用来制作受热的电器绝缘制品。
它的击穿电压也很高，适合用作电器配件等。抗电压、耐电弧性好，但静电度高，与铜接触 易老化。
耐候性：
聚丙烯对紫外线很敏感，加入氧化锌、硫代二丙酸二月桂酯、碳黑或类似的
一般是应用于汽车和电子电器与建材等领域。
物料性能
综合性能较好，冲击强度较高，化学稳定性，电性能良好；
与372有机玻璃的熔接性良好，制成双色塑件，且可表面镀铬，喷漆处理；
有高抗冲、高耐热、阻燃、增强、透明等级别；
流动性比HIPS差一点，比PMMA PC等好，柔韧性好；
50-60%）。均聚PP制造的产品，厚度不能超过3mm，否则会有气泡（厚壁制品只能用共
聚PPห้องสมุดไป่ตู้。
熔胶背压：可用5bar熔胶背压，色粉料的背压可适当调高。
制品的后处理：为防止后结晶产生的收缩变形，制品一般需经热水浸泡处理。
ABS塑料是五大树脂合成之一，它的特性是具有良好的抗冲击性和耐热度。ABS塑
料很容易加工，它制作出来的产品极具稳定性，表面光泽度也极高，是一种很好的应用材料，
乳白填料等可以改善其耐老化性能。疏水参数计算参考值（XlogP）：3.32、氢键供体数
量：03、氢键受体数量：34、可旋转化学键数量：15、互变异构体数量：6、拓扑分子 极性表面积（TPSA）：29.5避免强氧化剂，氯，高锰酸钾密闭，阴凉干燥处保存，确保有
良好的通风。
特点：无毒、无味，密度小，强度、刚度、硬度耐热性均优于低压聚乙烯，可在100C
注射压力：采用较高注射压力 (1500-1800bar)和保压压力(约为注射压力的80%)。 大概在全行程的95%时转保压，用较长的保压时间。
注射速度：为减少内应力及变形，应选择高速注射，但有些等级的PP和模具不适用
（出现气泡、气纹）。如刻有花纹的表面出现由浇口扩散的明暗相间条纹，则要用低速注射 和较高模温。
左右使用。具有良好的电性能和高频绝缘性且不受湿度影响，
化。适于制作一般机械零件、耐腐蚀零件和绝缘零件。常见的酸、
起作用，可用于食具。
是塑料中最轻的品种之一。
2、良好的力学性能，除耐冲击性外，其他力学性能均比聚乙烯好，成型加工性能好。
3、具有较高的耐热性，连续使用温度可达110-120C。
4、化学性能好，几乎不吸水，与绝大多数化学药品不反应。
106次而不损坏。
但在室温和低温下，由于本身的分子结构规整度高，所以抗冲击强度较差。聚丙烯最
突出的性能就是抗弯曲疲劳性，俗称百折胶。
耐热性能：聚丙烯具有良好的耐热性，制品能在100C以上温度进行消毒灭菌，在不
受外力的条件下，150C也不变形。脆化温度为-35C,在低于-35C会发生脆化，耐寒性不 如聚乙烯。对于聚丙烯玻璃化温度的报道值有一18qC, 0qC,5C等，这也是由于人们采用
力较高及可多段控制的电脑注塑机。锁模力一般按3800"怦来确定，注射量20%-85%即可。
干燥处理：如果储存适当则不需要干燥处理。
熔化温度：PP的熔点为160-175C,分解温度为350C,但在注射加工时温度设定不
能超过275C。熔融段温度最好在240C。
尺寸要求较高的用高模温，型芯温度比型腔温度低5C以上。
密度只有0. 90--"0. 91g/rm，是所有塑料中最轻的品种之
密度：0.91g/cm3
熔点：164~170C
PP的收缩率相当高，一般为1.0~2.5%。
物理性能：聚丙烯为无毒、无臭、无味的乳白色高结晶的聚合物，密度只有0.90--"0.
91g/m3，是所有塑料中最轻的品种之一。它对水特别稳定，在水中的吸水率仅为0.01%,
:聚丙烯
(Polypropylene)是由丙烯聚合而制得的一种热塑性树脂。按甲基排列位置分为等规
聚丙烯(isotaetic polyprolene)、无规聚丙烯(atactic polypropylene)和间规聚丙烯
(syndiotatic polypropylene)三种。聚丙烯为无毒、无臭、无味的乳白色高结晶的聚合物，
5、质地纯净，无毒性。
6、电绝缘性好。
7、聚丙烯制品的透明性比高密度聚乙烯制品的透明性好。
它有很多优点但也有缺点：
1、制品耐寒性差，低温冲击强度低。
2、制品在使用中易受光、热和氧的作用而老化。
3、着色性不好。
4、易燃烧。
5、韧性不好，静电度高，染色性、印刷性和黏合性差。
:成型工艺
注塑机选用：对注塑机的选用没有特殊要求。由于PP具有高结晶性，需采用注射压
或稍高的水平。等规指数较大的聚丙烯具有较高的拉伸强度，但随等规指数的提高，材料的
冲击强度有所下降，但下降至某一数值后不再变化。
温度和加载速率对聚丙烯的韧性影响很大。当温度高于玻璃化温度时，冲击破坏呈韧
性断裂，低于玻璃化温度呈脆性断裂，且冲击强度值大幅度下降。提高加载速率，可使韧性
断裂向脆性断裂转变的温度上升。聚丙烯具有优异的抗弯曲疲劳性，其制品在常温下可弯折
