常用塑料的工艺性能表

常见透明塑料的性能与注塑工艺来源：联邦展架在线整理发布时间：2008-6-2 浏览142次常见透明塑料的性能与注塑工艺—由于塑料具有重量轻、韧性好、成型易、本钱低等优点，因此在现代工业和日用产品中，越来越多用塑料代替玻璃，特别应用于光学仪器和包装工业方面，开展尤为迅速。

但是由于要求其透明性要好，耐磨性要高，抗冲击韧件要好，因此对塑料的成份，注塑整个过程的工艺、设备、模具等，都要做大量工作，以保证这些用于代替玻璃的塑料〔以下简称透明塑料〕，外表质量良好，从而达到使用的要求。

目前市场上一般使用的透明塑料有聚甲基丙烯酸甲酯〔PMMA，即俗称压克力或有机玻璃，〕、聚碳酸酯〔PC〕、聚对苯二甲酸乙二醇脂〔PET〕、透明尼龙、丙烯睛一苯乙烯共聚物〔AS〕、聚砜〔PSF〕等，其中我们接触得最多的是PMMA、PC和PET三种塑料，下面就以这三种塑料为例，讨论透明塑料的特性和注塑工艺。

一、透明塑料的性能透明塑料首先必须有高透明度，其次要有一定的强度和耐磨性，能抗冲击，耐热性要好，耐化学性要优，吸水率要小，只有这样才能在使用中，能满足透明度的要求而长久不变，下面列出表l，比拟一下 PMMA、PC和PET的性能。

表1：透明塑料性能比拟性能密度(g/am2) 抗拉强度(MPa) 缺口冲击(J/m2) 透明度(%) 变形温度(℃) 允许含水量收缩率耐磨性抗化学性PMMA 1.18 75 1200 92 95 0.04 0.5 差良PC 1.20 66 1900 90 137 0.02 0.6 中良PET 1.37 165 1030 86 120 0.03 2 良优注：〔1〕因品种繁多，这只是取平均值，实际不同品种数据有异。

〔2〕PET数据〔机械方面〕为经拉伸后的数据。

从表1数据可知PC是较理想的选择，但主于其原料价贵和注塑工艺较难，所以仍以选用PMMA为主，〔对一般要求的制品〕，而RET由于要经过拉伸才能得到好的机械性能，所以多在包装、容器中使用。

1.ABS 丙烯腈-丁二烯-苯乙烯共聚物典型应用范围:汽车（仪表板，工具舱门，车轮盖，反光镜盒等），电冰箱，大强度工具（头发烘干机，搅拌器，食品加工机，割草机等），电话机壳体，打字机键盘，娱乐用车辆如高尔夫球手推车以及喷气式雪撬车等。

注塑模工艺条件:干燥处理：ABS材料具有吸湿性，要求在加工之前进行干燥处理。

建议干燥条件为80～90℃下最少干燥2小时。

材料温度应保证小于0.1%。

熔化温度：210～280℃；建议温度：245℃。

模具温度：25～70℃。

（模具温度将影响塑件光洁度，温度较低则导致光洁度较低）。

注射压力：500～1000bar。

注射速度：中高速度。

化学和物理特性:ABS是由丙烯腈、丁二烯和苯乙烯三种化学单体合成。

每种单体都具有不同特性：丙烯腈有高强度、热稳定性及化学稳定性；丁二烯具有坚韧性、抗冲击特性；苯乙烯具有易加工、高光洁度及高强度。

从形态上看，ABS是非结晶性材料。

三中单体的聚合产生了具有两相的三元共聚物，一个是苯乙烯-丙烯腈的连续相，另一个是聚丁二烯橡胶分散相。

ABS的特性主要取决于三种单体的比率以及两相中的分子结构。

这就可以在产品设计上具有很大的灵活性，并且由此产生了市场上百种不同品质的ABS材料。

这些不同品质的材料提供了不同的特性，例如从中等到高等的抗冲击性，从低到高的光洁度和高温扭曲特性等。

ABS材料具有超强的易加工性，外观特性，低蠕变性和优异的尺寸稳定性以及很高的抗冲击强度。

2.PA6 聚酰胺6或尼龙6典型应用范围:由于有很好的机械强度和刚度被广泛用于结构部件。

由于有很好的耐磨损特性，还用于制造轴承。

注塑模工艺条件:干燥处理：由于PA6很容易吸收水分，因此加工前的干燥特别要注意。

如果材料是用防水材料包装供应的，则容器应保持密闭。

如果湿度大于0.2%，建议在80℃以上的热空气中干燥16小时。

如果材料已经在空气中暴露超过8小时，建议进行105℃，8小时以上的真空烘干。

熔化温度：230~280℃，对于增强品种为250~280℃。

常用塑料的注塑工艺参数一、高密度聚乙烯（HDPE）料筒温度喂料区30～50℃（50℃）区1 160～250℃（200℃）区2 200～300℃（210℃）区3 220～300℃（230℃）区4 220～300℃（240℃）区5 220～300℃（240℃）喷嘴220～300℃（240℃）括号内的温度建议作为基本设定值，行程利用率为35％和65％，模件流长与壁厚之比为50：1到100：1熔料温度220～280℃料筒恒温220℃模具温度20～60℃注射压力具有很好的流动性能，避免采用过高的注射压力80～140MPa（800～1400bar）；一些薄壁包装容器除外可达到180MPa (1800bar)保压压力收缩程度较高，需要长时间对制品进行保压，尺寸精度是关键因素，约为注射压力的30％～60％背压5～20MPa（50～200bar）；背压太低的地方易造成制品重量和色散不均注射速度对薄壁包装容器需要高注射速度，中等注射速度往往比较适用于其它类的塑料制品螺杆转速高螺杆转速（线速度为1.3m/s）是允许的，只要满足冷却时间结束前就完成塑化过程就可以；螺杆的扭矩要求为低计量行程0.5～4D（最小值～最大值）；4D的计量行程为熔料提供足够长的驻留时间是很重要的残料量2～8mm，取决于计量行程和螺杆直径预烘干不需要；如果贮藏条件不好，在80℃的温度下烘干1h就可以回收率可达到100％回收收缩率 1.2～2.5％；容易扭曲；收缩程度高；24h后不会再收缩（成型后收缩）浇口系统点式浇口；加热式热流道，保温式热流道，内浇套；横截面面积相对小，对薄截面制品已足够机器停工时段无需用其它材料进行专门的清洗工作；PE耐温升料筒设备标准螺杆，标准使用的三段式螺杆；对包装容器类制品，混合段和切变段几何外形特殊（L：D＝25：1），直通喷嘴，止逆阀二、聚丙烯（PP）料筒温度喂料区30～50℃（50℃）区1 160～250℃（200℃）区2 200～300℃（220℃）区3 220～300℃（240℃）区4 220～300℃（240℃）区5 220～300℃（240℃）喷嘴220～300℃（240℃）括号内的温度建议作为基本设定值，行程利用率为35％和65％，模件流长与壁厚之比为50：1到100：1熔料温度220～280℃料筒恒温220℃模具温度20～70℃注射压力具有很好的流动性能，避免采用过高的注射压力80～140MPa（800～1400bar）；一些薄壁包装容器除外可达到180MPa (1800bar)保压压力避免制品产生缩壁，需要很长时间对制品进行保压（约为循环时间的30％）；约为注射压力的30％～60％背压5～20MPa（50～200bar）注射速度对薄壁包装容器需要高的注射速度（带蓄能器）；中等注射速度往往比较适用于其它类的塑料制品螺杆转速高螺杆转速（线速度为1.3m/s）是允许的，只要满足冷却时间结束前完成塑化过程就可以计量行程0.5～4D（最小值～最大值）；4D的计量行程为熔料提供足够长的驻留时间是很重要的残料量2～8mm，取决于计量行程和螺杆转速预烘干不需要；如果贮藏条件不好，在80℃的温度下烘干1h就可以回收率可达到100％回收收缩率 1.2～2.5％；收缩程度高；24h后不会再收缩（成型后收缩）浇口系统点式浇口或多点浇口；加热式热流道，保温式热流道，内浇套；浇口位置在制品最厚点，否则易发生大的缩水机器停工时段无需用其它材料进行专门的清洗工作；PP耐温升料筒设备标准螺杆，标准使用的三段式螺杆；对包装容器类制品，混合段和切变段几何外形特殊（L：D＝25：1），直通喷嘴，止逆阀三、聚苯乙烯（PS）料筒温度喂料区30～50℃（50℃）区1 160～250℃（200℃）区2 200～300℃（210℃）区3 220～300℃（230℃）区4 220～300℃（230℃）区5 220～300℃（230℃）喷嘴220～300℃（230℃）括号内的温度建议作为基本设定值，行程利用率为35％和65％，模件流长与壁厚之比为50：1到100：1熔料温度220～280℃料筒恒温220℃模具温度15～50℃注射压力具有很好的流动性能，避免采用过高的注射压力80～140MPa（800～1400bar）保压压力注射压力的30％～60％；相对较短的保压时间背压5～10MPa（50～100bar）；在背压太低的地方，熔料中易产生气泡（制品中有灰黑纹路）注射速度普遍较快，多级注射以制品形状为依据；对薄壁的包装容器应该尽可能快，必要时使用蓄能器螺杆转速高螺杆转速（最大线速度为1.3m/s）是允许的；但为取得好的效果，塑化过程应该缓慢同冷却时间一样计量行程0.5～4D（最小值～最大值）；4D的计量行程为熔料提供足够长的驻留时间是很重要的残料量2～8mm，取决于计量行程和螺杆转速预烘干不需要；如果贮藏条件不好，在80℃的温度下烘干1h就可以回收率可达到100％回收收缩率0.3％～0.6％浇口系统点式浇口；加热式热流道，保温式热流道，内浇套；相对较小的横截面为足够机器停工时段无需用其它材料进行专门的清洗工作；PS耐温升料筒设备标准螺杆，直通喷嘴，止逆阀四、聚氯乙烯－未增塑（PVC－U）料筒温度喂料区30～50℃（50℃）区1 140～160℃（150℃）区2 165～180℃（170℃）区3 180～210℃（190℃）区4 180～210℃（200℃）区5 180～210℃（200℃）喷嘴180～210℃（200℃）括号内的温度建议作为基本设定值，行程利用率为35％和65％，模件流长与壁厚之比为50：1到100：1熔料温度210～220℃料筒恒温120℃模具温度30～60℃注射压力80～160MPa（800～1600bar）保压压力不可设置太高，注射压力的40～60％，以模件和浇口为依据背压鉴于它的热敏感性，正确设置背压是很关键的；螺杆转动摩擦产生的热量（关闭热量输入控制）比从料筒加热圈产生的热量更好；背压不超过30MPa（300bar）注射速度不要设置太高并小心物料产生剪切效应；制品易产生变性或锐边的地方，应绝对需要多级注射速度螺杆转速使用允许的最低设置，最大速度折合线速度为0.2m/s；如果必要，延迟塑化以确保在冷却时间长的情况下，计量操作在低螺杆转速时能在冷却时间结束前完成；需要高扭矩并保持均匀计量行程 1.0～3.5D残料量应较小：1～5mm，取决于计量行程和螺杆直径；螺杆在安装料筒时确保最小配合预烘干如果贮藏条件不好，在70℃的温度下烘干1h就可回收率允许在材料没有热分解的状态下再生利用收缩率0.5％～0.7％浇口系统直浇口，片式浇口或圆片式浇口较好，对小的制品也可采用点式浇口；浇口朝着制品的方向应有圆弧过渡机器停工时段关闭加热，无背压塑化，允许熔料驻流2～3mm，然后像挤出机那样缓慢操作机器；重复操作直到料筒温度降到160℃，然后挤出余料，清空料筒料筒设备硬质PVC螺杆；有些需要料筒有加热圈和冷空气吹气装置；螺杆头有螺槽或没有螺槽，直通喷嘴五、增塑聚氯乙烯（P－PVC）料筒温度喂料区30～50℃（50℃）区1 140～160℃（150℃）区2 150～180℃（165℃）区3 160～220℃（180℃）区4 160～220℃（190℃）区5 160～220℃（190℃）喷嘴160～220℃（200℃）括号内的温度建议作为基本设定值，行程利用率为35％和65％，模件流长与壁厚之比为50：1到100：1熔料温度200～220℃料筒恒温120℃模具温度30～50℃注射压力80～120MPa（800～1200bar）保压压力注射压力的30％～60％背压5～10MPa（50～100bar）注射速度为了获得好的表面质量，注射不应该太快（如果必要，采用多级注射）螺杆转速设置中等螺杆转速，最大折合线速度为0.5m/s计量行程 1.0～3.5D残料量2～6mm，取决于计量行程和螺杆直径预烘干不需要；只有在贮藏条件不好，在70℃的温度下烘干1h就可回收率允许在材料没有热分解的状态下再生利用收缩率1％～2.5％浇口系统对小的制品可采用点式浇口；浇口朝着制品的方向应有圆弧过渡机器停工时段关闭加热，无背压塑化，操作几次挤出循环料筒设备标准螺杆，止逆环，直通喷嘴六、尼龙6（PA6）料筒温度喂料区60～90℃（70℃）区1 230～240℃（240℃）区2 230～240℃（240℃）区3 240～250℃（250℃）区4 240～250℃（250℃）区5 240～250℃（250℃）喷嘴230～240℃（250℃）括号内的温度建议作为基本设定值，行程利用率为35％和65％，模件流长与壁厚之比为50：1到100：1喂料区和区1的温度是直接影响喂料效率，提高这些温度可使喂料更平均熔料温度240～250℃料筒恒温220℃模具温度60～100℃注射压力100～160MPa（1000～1600bar），如果是加工薄截面长流道制品（如电线扎带），则需要达到180MPa（1800bar）保压压力注射压力的50％；由于材料凝结相对较快，短的保压时间已足够。

各种塑料的材质性能参数塑料是一种广泛应用于各个领域的材料，具有轻质、耐腐蚀、绝缘、防潮、抗疲劳等特点。

不同种类的塑料具有各自独特的材质性能参数，下面将对常见的塑料材料进行详细介绍。

1.聚乙烯(PE)：聚乙烯是一种常用的塑料，在日常生活和工业生产中广泛应用。

其主要性能参数包括：- 密度：聚乙烯的密度通常在0.91-0.96g/cm³之间。

-强度：聚乙烯具有较高的拉伸强度和冲击强度，但较低的弯曲和抗压强度。

-软化温度：聚乙烯的软化温度较低，大约为80°C。

-耐腐蚀性：聚乙烯具有较好的耐腐蚀性，广泛用于输送腐蚀性液体和气体的管道。

-电绝缘性：聚乙烯是一种优良的电绝缘材料，可以用于制造电线电缆等电气设备。

2.聚丙烯(PP)：聚丙烯是一种常用的工程塑料，具有较好的机械性能和耐化学性。

其主要性能参数包括：- 密度：聚丙烯的密度通常在0.89-0.91g/cm³之间。

-强度：聚丙烯具有较高的拉伸强度、硬度和刚性。

-熔体流动性：聚丙烯的熔体流动性较好，可以用于注塑成型等工艺。

-耐热性：聚丙烯的耐热性较好，可以在高温环境下使用，熔点约为160°C。

-耐化学性：聚丙烯对酸、碱和大多数溶剂具有较好的耐化学性。

3.聚氯乙烯(PVC)：聚氯乙烯是一种常用的塑料，具有良好的物理性能和耐化学性。

其主要性能参数包括：- 密度：聚氯乙烯的密度通常在1.35-1.45g/cm³之间。

-强度：聚氯乙烯具有较高的拉伸强度和硬度，但较低的冲击强度。

-稳定性：聚氯乙烯对光、热和氧气具有较好的稳定性，可以用于室内和室外环境。

-耐腐蚀性：聚氯乙烯具有较好的耐腐蚀性，不受大多数酸、碱和盐的侵蚀。

-隔音性：聚氯乙烯具有良好的隔音性能，广泛用于制造建筑材料。

4.聚苯乙烯(PS)：聚苯乙烯是一种常用的透明塑料，具有较好的机械性能和加工性能。

其主要性能参数包括：- 密度：聚苯乙烯的密度通常在1.04-1.06g/cm³之间。

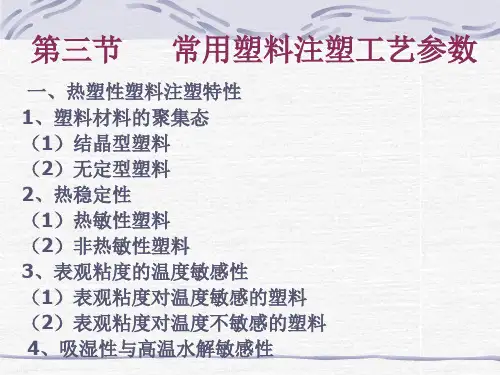

常用塑料的注塑工艺参数注塑成型是目前塑料加工领域最为常见、也最为广泛的加工方式之一。

而塑料产品质量好坏与注塑工艺的优劣分不开。

因此，正确掌握塑料注塑成型的工艺参数非常重要。

本文将以常用的塑料种类为切入点，详细介绍其注塑工艺参数。

一、聚丙烯（PP）的注塑工艺参数：聚丙烯（PP）是一种热塑性树脂，具有良好的耐酸碱性和耐热性，是一种广泛应用于日常生活和工业中的塑料。

其注塑工艺参数如下：1.注塑温度：200-250℃2.模具温度：30-60℃3.注塑压力：60-100MPa4.射出速度：高于30mm/s5.冷却时间：15-30s二、聚苯乙烯（PS）的注塑工艺参数：聚苯乙烯（PS）是一种透明的、热塑性的合成树脂，具有优良的透明性和抗冲击性能。

其注塑工艺参数如下：1.注塑温度：180-230℃2.模具温度：20-60℃3.注塑压力：50-100MPa4.射出速度：高于30mm/s5.冷却时间：20-30s三、聚碳酸酯（PC）的注塑工艺参数：聚碳酸酯（PC）是一种优良的工程塑料，具有很高的耐热性、抗冲击性和透明性等优点，广泛用于制造电子产品、汽车零部件、音响系统等。

其注塑工艺参数如下：1.注塑温度：260-330℃2.模具温度：80-110℃3.注塑压力：80-140MPa4.射出速度：高于50mm/s5.冷却时间：40-60s四、尼龙（PA）的注塑工艺参数：尼龙（PA）是一种聚酰胺类塑料，具有高的强度和耐磨性，被广泛用于制造化学纤维、汽车零部件和运动器材等领域。

其注塑工艺参数如下：1.注塑温度：240-290℃2.模具温度：80-110℃3.注塑压力：50-120MPa4.射出速度：高于40mm/s5.冷却时间：30-40s五、聚乙烯（PE）的注塑工艺参数：聚乙烯（PE）是一种低密度聚乙烯和高密度聚乙烯两种类型，是一种透明、柔韧的塑料材料，被广泛应用于制造塑料袋、垃圾桶和水暖管道等产品。

其注塑工艺参数如下：1.注塑温度：160-220℃2.模具温度：20-60℃3.注塑压力：30-100MPa4.射出速度：高于30mm/s5.冷却时间：20-30s在实际注塑生产中，各种塑料的注塑工艺参数应根据具体情况进行调整，以确保产品的质量。

20种常用塑料特性大全1ABS塑料(丙烯腈-丁二烯-苯乙烯)英文名称:Acrylonitrile Butadiene Styrene比重:1.05克/立方厘米成型收缩率:0.4-0.7%成型温度：200-240℃干燥条件：80-90℃2小时物料性能1、综合性能较好,冲击强度较高,化学稳定性,电性能良好。

2、与372有机玻璃的熔接性良好,制成双色塑件,且可表面镀铬,喷漆处理。

3、有高抗冲、高耐热、阻燃、增强、透明等级别。

4、流动性比HIPS差一点，比PMMA、PC等好，柔韧性好。

适于制作一般机械零件,减磨耐磨零件,传动零件和电讯零件.成型性能1、无定形料,流动性中等,吸湿大,必须充分干燥,表面要求光泽的塑件须长时间预热干燥80-90度,3小时。

2、宜取高料温,高模温,但料温过高易分解(分解温度为>270度).对精度较高的塑件,模温宜取50-60度,对高光泽.耐热塑件,模温宜取60-80度。

3、如需解决夹水纹，需提高材料的流动性，采取高料温、高模温，或者改变入水位等方法。

4、如成形耐热级或阻燃级材料，生产3-7天后模具表面会残存塑料分解物，导致模具表面发亮，需对模具及时进行清理，同时模具表面需增加排气位置。

2PP塑料(聚丙烯)英文名称:Polypropylene比重:0.9-0.91克/立方厘米成型收缩率:1.0-2.5%成型温度：160-220℃干燥条件：---物料性能密度小,强度刚度,硬度耐热性均优于低压聚乙烯,可在100度左右使用.具有良好的电性能和高频绝缘性不受湿度影响,但低温时变脆,不耐模易老化。

适于制作一般机械零件,耐腐蚀零件和绝缘零件。

成型性能1、结晶料,吸湿性小,易发生融体破裂,长期与热金属接触易分解。

2、流动性好,但收缩范围及收缩值大,易发生缩孔.凹痕,变形。

3、冷却速度快,浇注系统及冷却系统应缓慢散热,并注意控制成型温度.料温低方向方向性明显.低温高压时尤其明显,模具温度低于50度时,塑件不光滑,易产生熔接不良,留痕,90度以上易发生翘曲变形。

常⽤的⼗⼤塑料成型⼯艺（优缺点介绍）注射成型注射成型：⼜称注塑成型，其原理是将粒状或粉状的原料加⼊到注射机的料⽃⾥，原料经加热熔化呈流动状态，在注射机的螺杆或活塞推动下，经喷嘴和模具的浇注系统进⼊模具型腔，在模具型腔内硬化定型。

影响注塑成型质量的要素：注⼊压⼒，注塑时间，注塑温度⼯艺特点：优 点：1、成型周期短、⽣产效率⾼、易实现⾃动化2、能成型形状复杂、尺⼨精确、带有⾦属或⾮⾦属嵌件的塑料制件3、产品质量稳定4、适应范围⼴缺 点：1、注塑设备价格较⾼2、注塑模具结构复杂3、⽣产成本⾼、⽣产周期长、不适合于单件⼩批量的塑件⽣产应⽤：在⼯业产品中，注射成型的制品有：厨房⽤品（垃圾筒、碗、⽔桶、壶、餐具以及各种容器），电器设备的外壳（吹风机、吸尘器、⾷品搅拌器等），玩具与游戏，汽车⼯业的各种产品，其它许多产品的零件等。

嵌件注塑嵌件注塑：嵌件成型（insertmolding）指在模具内装⼊预先准备的异材质嵌件后注⼊树脂，熔融的材料与嵌件接合固化，制成⼀体化产品的成型⼯法。

⼯艺特点：1、多个嵌件的事前成型组合，使得产品单元组合的后⼯程更合理化。

2、树脂的易成型性、弯曲性与⾦属的刚性、强度及耐热性的相互组合补充可结实的制成复杂精巧的⾦属塑料⼀体化产品。

3、特别是利⽤了树脂的绝缘性和⾦属的导电性的组合，制成的成型品能满⾜电器产品的基本功能。

4、对于刚性成型品、橡胶密封垫板上的弯曲弹性成型品，通过基体上注塑成型制成⼀体化产品后，可省去排列密封圈的复杂作业，使得后⼯序的⾃动化组合更容易。

双⾊注塑双⾊注塑：是指将两种不同⾊泽的塑料注⼊同⼀模具的成型⽅法。

它能使塑料出现两种不同的颜⾊，并能使塑件呈现有规则的图案或⽆规则的云纹状花⾊，以提⾼塑件的使⽤性和美观性。

⼯艺特点：1、核⼼料可以使⽤低黏度的材料来降低射出压⼒。

2、从环保的考虑，核⼼料可以使⽤回收的⼆次料。

3、根据不同的使⽤特性，如厚件成品⽪层料使⽤软质料，核⼼料使⽤硬质料或者核⼼料可以使⽤发泡塑料来降低重量。

常用塑胶材料简介常用热塑性塑料主要有以下几种:1. 聚苯乙烯PS及改性聚苯乙烯HIPS等2. 丙烯睛-丁二烯-苯乙烯聚合物类ABS3. 聚甲醛POM4. 聚乙烯PE5. 聚丙烯PP6. 聚氯乙烯PVC7. 聚碳酸酯PC8. 聚先胺PAA9. 聚甲基丙烯酸甲酯PMMA各塑料的性能及啤塑工艺要求如下:一. 聚苯乙烯PS及改性聚苯乙烯HIPS等聚苯乙烯PS或GPPS即俗称“硬胶”,属非结晶性塑料其主要性质如下:1. 透明,良好光泽,容易着色.2. 溶于有机溶剂丙酮,三氯乙烯等,便于喷油上色.3. 成型收缩率小%左右,尺寸稳定性好.4. 质脆不耐冲击,表面易擦花,胶件包装要求高.5. 耐酸性差,遇酸、醇、油酯易应力开裂.改性聚苯乙烯即高抗冲击聚苯乙烯HIPS即俗称之“不碎胶”,其主要性质如下:1. 在GPSS中加入适量5-20%丁二烯橡胶改性,从而改善了硬胶的抗冲击性能.2. 颜色: 不透明之乳油或略显黄色.3. HIPS与GPPS根据需要可混合啤塑,GPPS成份越多制品表面亮泽越好,流动性能越好.例如: 组份比 HIPS:GPPS=7:3或8:2,可保持足够强度及良好表观质量.4. 其它主要性质同GPPS.其它聚苯乙烯共性物主要有:1. MBS 聚甲基丙烯酸酯—丁二烯—苯乙烯共聚物;即透明ABS.主要性质:透明,韧性好,耐酸碱,流动性好,易于成型及着色,尺寸稳定.2. SBS 苯乙烯与丁二烯聚合物即K料常见有KR01,KR03.主要性质:透明,较好弹性,方便成型.3. AS 丙烯睛与苯乙烯聚合物即SAN料.主要性质:提高抗冲击力,耐腐蚀性较好,苯乙烯系中流动性最差.与其它同系塑料兼容性不好.透明.聚苯乙烯的成型工艺了解GPPS成型温度范围大成型温度距降解温度较远;加热流动及固化速度快,故成型周期短.在能够流动充满型腔前提下,料管温度宜稍低.速度参数:前料管温度200℃,喷嘴后料管160℃左右.GPPS流动性好,成型中不需要很高的啤塑压力70-130Mpa,压力太高反而使半制件残留内应力增加—尤其在喷油后胶件易开裂.注:改性聚苯乙烯类的流动性均稍差GPPS注射速度宜高些,以减弱熔痕夹水纹,但因注射速度受注射压力影响大,过高的速度可能会产生飞边披锋或出模时碎裂等.适当背压:当啤机背压太低,螺杆转动易卷入空气,料管内料粒密度小,塑化效果不好.模温: 30-50℃.聚苯乙烯因吸湿性小,一般成型前不需干燥,而改性聚苯乙烯需干燥处理.温度: 60-80 ℃, 干燥时间: 2小时.二. 丙烯睛—丁二烯—苯乙烯共聚物类ABS1. 三种组份的作用:丙烯睛A—使制品表面较高硬度,提高耐磨性,耐热性.丁二烯B—加强柔顺性,保持材料韧性弹性及耐冲击强度.苯乙烯S—保持良好成型性流动性,着色性及保持材料刚性.注 : 根据组份不同派生出多种规格牌号2. ABS具有良好电镀性能,也是所有塑料中电镀性能最好的.3. 因组份中丁二烯的作用,ABS较GPPS抗冲击强度变显着提高.4. ABS原料浅黄色不透明,制品表面光泽℃好.5. ABS收缩率较小,尺寸稳定性良好.6. 不耐有机溶剂,如溶于酮,醛,酯及氯化烃而形成乳浊液ABS胶浆7. 材料共混性能ABS+PVC ~ 提高韧性,耐燃性,抗老化能力.APS+PC ~ 提高抗冲击强度,耐热性.ABS的成型工艺了解1. 成型加工之前需充分干燥,使含水率<%. 干燥条件: 温度85℃以上,时间3小时.2. ABS流动性较好,易产生啤塑披锋,注射压力在70-100Mpa左右,不可太大.3. 料管温度不宜超过250℃.4. 模具温度40-80℃,外观要求较高的产品,模温取较高.5. 注射速度取中,低速为主;注射压力根据制件形状,壁厚,胶料品级选取, 一般为80-130Mpa.6. ABS内应力检验以产品没入煤油中2分钟不出现裂纹为准.三. 聚甲醛 POM聚甲醛俗称“赛钢”,属结晶性塑料,主要性质如下:1. 聚甲醛为乳白色塑料有光泽.2. 具有良好综合力学性能,硬度,刚性较高,耐冲击性好且具有优良的耐磨性及自润滑性.3. 耐有机溶剂性能好,性能稳定.4. 成型后尺寸比较稳定,受湿度环境影响较小.聚甲醛的成型工艺了解1. 聚甲醛吸湿性小吸小率<%,成型前一般不干燥或短时干燥.2. 成型温度范围窄,热稳定性差,250℃以上分解出甲醛单体熔料颜色变暗故单凭提高温度改善流动性有害且无效果.正常啤塑宜采用较低的料管温度及较短的滞留时间而提高注射压力能改善熔料的流动性及产品表面质量熔体流动性对剪切速率较敏感温度参数: 前料管190—210℃, 中料管180—205℃,后料管150—175℃.压力参数: 注射压力100Mpa左右,背压.3. 模具温度控制在80—100℃为宜一般运热油4. POM冷却收缩率很大2~%易出现啤塑“缩水”,故必须用延长保压时间来补缩.四. 聚乙烯PE聚乙烯PE俗称“花料”,属结晶性塑料,共主要性质如下:1. 聚乙烯分高密度HDPE和低密度LDPE两种,随着密度的增高,透明减弱.2. 聚乙烯为半透明粒子,胶件外观呈乳白色.3. 聚乙烯其柔软性,抗冲击性,延伸性和耐磨性,低温韧性好.4. 常温下不溶于任何溶剂,化学性能稳定;另一方面PE难以粘结.5. 机械强度不高,热变形温度低,表面易划伤.6. 聚乙烯亦常用于吹塑制品.聚乙烯的成型工艺了解1. 流动性好,成型温度范围宽,易于成型.2. 注射压力及保压压力不宜太高,避免啤件内残留有的应力而致变形及开裂. 注射压力60~70MPa.3. 吸水性低,加工前可不必干燥处理.4. 提高料管温度,外观质量好,但成型收缩率大~%,料管温度太低产品易变形,用点浇口成型更严重,采用多点浇口可改善翘曲.温度参数: 前料管温度200-220℃,中料管180-190℃,后料管160-170℃.5. 前后模温度应保持一致模温一般为20-40℃为宜,冷却水通道不宜距型腔表面太远,以免局部温差太大,使产品残留内应力.6. 因质软,必要时可不用行位滑块而采用强行脱模方式.五. 聚丙烯PP聚丙烯俗称“百折胶”,属结晶性塑料.其主要性质如下:1. 呈半透明,质轻密度,可浮于水上.2. 良好流动性及成型性,表面光泽,着色,外伤留痕优于PE.3. 高的分子量使得抗拉强度高及屈服强度耐疲劳度高.4. 化学稳定性高,不溶于有机溶剂,喷油,烫印及粘结困难.5. 耐磨性优异,以及常温下耐冲击性好.6. 成型收缩率大%,尺寸较不稳定,胶件易变形及缩水.聚丙烯的成型工艺了解1. 聚丙烯的流动性好,较低的注射压力就能充满型腔,压力太高,易发生飞边,但太低,缩水会严重.注射压力一般为80-90MPa,保压压力取注射压力力的80%左右,宜取较长保压时间补缩.2. 适于快速注射,为改善排气不良,排气曹宜稍深取0.3mm.3. 聚丙烯高结晶度,料管温度高:料管温度参数: 前料管200-240℃,中料管170-220℃,后料管160-190℃.因其成型温度范围大,易成型,实际上为减少披锋及缩水而采用较低温度.4. 因材料收缩率大, 为准确控制胶件尺寸,应适当延长冷却时间.5. 模温宜取低温20-40℃,模温太高使结晶度大,分子间作用强,制品性好,光泽度好,但柔软性,透明性差,缩水也明显.6. 背压以为宜,干粉着色工艺应适当提高背压,以提高混炼效果.六. 聚氯乙烯PVC聚氯乙烯属非结晶性塑料,原料透明.主要性能如下:1. 通过添加增塑剂使材料软硬度范围大.2. 难燃自熄,热稳定性差.3. PVC溶于环己酮,本氩夫喃,二氯乙烷,喷油用软胶开油水含环己酮4. PVC溶胶塑料玩具上主要用于搪胶.聚氯乙烯的成型工艺了解1. 软PVC收缩率较大性分子易吸水份,成型前需经干燥. 干燥温度:85-90℃,时间2小时.2. 成型时料管内长期多次受热,分解出氯乙烯单体及HCI即降解对模腔有腐蚀作用.所以应经常清洗模腔及机头内部死角.另外,模腔表面常镀硬铬或氰化处理以抗腐性.3. 软PVC中加入ABS,可提高韧性,硬度及机械强度.4. 因PVC成型加工温度接近分解温度,故应严格控制料管温度,尽可能用偏低的成型温度,同时还应尽可能缩短成型周期,以减小熔料在料管内的停留时间. 料管温度参数:前160-170℃,中160-165℃,后140-150℃.5. 针对易分解,流动性差,模具流道和浇口尽可能粗,短,厚,以减小压力损失及尽快充满型腔.注射压力90MPa,宜采用高压低温注射,背压产品壁厚不宜太薄,应在1.5mm以上,否则料流充腔困难.6. 注射速度不宜太快,以免熔料经过浇口时剧烈磨擦使温度上升,容易产生缩水痕.7. 模具温度尽可能低30-45℃左右以缩短成型周期及防止胶件出模变形必要时胶件需经定型相定型.8. 为阻止冷料堵塞浇口或流入模腔,应设计较大冷料穴积存冷料.七. 聚碳酸酯PC聚碳酸酯俗称“防弹玻璃胶”,属结晶性塑料.其主要性质如下:1. 外观透明,刚硬带韧性.燃烧慢,离火后慢熄.2. PC料耐冲击性是塑料中最好的.3. 成型收缩率小成品精度高,尺寸稳定性高.4. 化学稳定性较好,但不耐碱,酮,芳香烃等有机溶剂.5. 耐疲劳强度差,对缺口敏感,耐应力开裂性显着.聚碳酸酯PC的成型工艺了解:1. PC在高温下即使对微量水份亦很敏感,故成型前应充分干燥,使含水率降到以下. 干燥条件:温度110-120℃,时间8-12小时.2. 流动性差,须用高压注塑,但注塑压力过高会使产品残留内应力而易开裂.3. PC料粘度对温度很敏感,提高温度时,粘度有明显下降. 啤塑温度参数:前料管240-260℃,中260-280℃,后220-230℃. 料管温度勿超过310℃,PC料成型提高后料管温度对塑化有利,而一般塑料加工,料管温度控制都是前高后低的原则.4. 模具的设计要求较高:模具的设计尽可能使流道粗而短,弯曲部位少,用圆形截面分流道;仔细研磨抛光流道等,总之是减小流动阻力以适合其高粘度塑料的填充.另外,熔料硬易损伤模具,型腔和型芯应经热处理淬火或经镀硬铬.5. 注射速度太快,易出现熔体破裂现象,在浇口周围会有糊斑,产品表面毛糙等缺陷或因排气不良困气而使产品烧焦.6. 模温以控制在80-100℃为宜,控制模温目的是减小模温及料温的差异,降低内应力.7. 成型后为减小内应力,可采用退火处理,退火温度: 125-135℃,退火时间2小时,自然冷却到室温.八. 聚先胺PA聚先胺俗称尼龙NYLON,属结晶性塑料,有多品种,如尼龙6,尼龙66,尼龙1010等.其主要性质如下:1. 尼龙具有优良的韧性,耐磨性,耐疲劳性,自润滑性和自熄性.2. 低温性能好,冲击强度高;并且很高抗拉强度,弹性好.3. 尼龙吸水性大,吸水后一定程度提高抗冲击强度,但其它强度下降如,拉伸,刚度.收缩率4. 耐弱酸弱碱和一般溶剂,常温下可溶于苯酚酚可作为粘合剂,亦可溶于浓甲酸及氯化钙的饱和甲醇溶液.尼龙成型工艺了解1. 在注塑前需充分干燥. 干燥温度80-90℃;干燥时间24小时.2. 尼龙料粘度低,流动性好,容易出现披锋,压力不宜过高,一般为60-90MPa.3. 随料管温度变化,收缩率波动大,.过高的料温易出现熔料变色,质脆,银丝等;低于熔化温度的尼龙料很硬,会损坏模具和螺杆.料管温度一般为220-250℃,不宜超过300℃.4. 模温控制尼龙是结晶性塑料,产品受模温影响大,故对模温控制要求高.模温高: 结晶度大,刚性,硬度耐磨性提高,变形小;模温低: 柔韧性好,伸长率高,收缩性小.模温控制范围: 20-90℃5. 高速注射尼龙料熔点高,即凝固点高快速定型,生产效率高,为顺利充模不使熔料降到熔点下凝固.必须采用高速注射,对薄壁产品或长流距长产品尤其如此,而产品壁较厚或发生溢边的情况下用慢速注射.高速充模所致排气问题,应加以留意.6. 退火处理与调湿处理退火处理: 经退火可使结晶度增大,刚性提高,不易为形和开裂.退火条件: 高于使用温度10-20℃,时间按产品厚℃不同,约 10-60分钟.调湿处理: 保持尺寸稳定,对提高韧性,改善内应力分布有好处.调湿条件: 浸沸水或醋酸钾溶液.醋酸钾:水=:100 沸点121℃ 时间2-16小时.九. 聚甲基丙烯酸酯PMMA聚甲基丙烯酸酯,即有机玻璃,俗称“亚加力”Acrylis,属非结晶性塑料.其主要性质如下:1. 透明度高,质轻不易变形,良好导旋光性.2. PMMA难着火,能缓慢燃烧.3. 不耐醇,酮,强碱,能溶于芳香烃,氧化烃三氧乙烷可做粘合剂.4. 容易成型,尺寸稳定.5. 耐冲击性及表面硬度均稍差,容易擦花,故对包装要求较高.PMMA成型工艺了解1. 亚加力透明度高,啤塑缺陷如气泡,流纹,杂质,黑点,银丝等明显暴露,故成型难度高,产品合格率低.2. 原料充分干燥干燥不充分会发生银丝,气泡现象.干燥条件: 温度95-100℃,时间6小时,料层厚不超过30mm,且料斗应持续保温,避免重新吸潮.3.流动性件差,宜高压成型,注射压力: 80-100MPa,保压压力为注射压力的80%的左右,背压亦不宜太高.防止浇口流道的早期冷却,适当加长注射时间,需用足够压力补缩.4.注射速度注射速度对粘度影响很大,不能太快.注射速度太高会引进塑件气泡,烧焦,透明度差等.5.料温流动性随料管温度提高而增大,但在能够充满型腔的前提下,温度不宜太高,以减小变色,银丝等缺陷.温度参数: 前料管200-230℃,中215-235℃,后料管140-160℃.6. 模温高,产品透明度高,并减少熔合不良,尤其可减少产品内应力,且易充满型腔,模温一般为70-90℃.7. 模具的设计流道要简单,流畅,阔浇口有利成型.8. 减小内应力. 热处理温度70-80℃热我或热水缓冷,处理时间视产品壁厚而定,一般为4小时.9. 减少啤塑黑点:1.保证原料洁净环境清洁2.清洁模具定期3.机台清洁清洁料管前端,螺杆,喷嘴等10．模面保持光洁,镀铬抗腐蚀.为不影响产品透明度,颜色,尽少用脱模剂,而宜增大模具出模斜度,方便脱模.。

常用工程塑料的物理性能和加工工艺-PVC(聚氯乙烯)1．PVC的性能：PVC是无定型塑料，热稳定性差，易受热分解（熔化温度参数不当将导致材料分解的问题）。

PVC难燃烧（阻燃性好），粘度高、流动性差、高强度、耐气侯变化性以及优良的几何稳定性。

PVC材料在实际使用中经常加入稳定剂、润滑剂、辅助加工剂、色料、抗冲击剂及其它添加剂。

PVC种类很多，分为软质、半硬质及硬质PVC，密度为1.1-1.3g/cm3(比水重)，收缩率大（1.5-2.5%），收缩率相当低，一般为0.2~0.6%，PVC产品表面光泽性差，（美国最近研究出一处透明硬质PVC可与PC媲美）。

PVC对氧化剂、还原剂和强酸都有很强的抵抗力。

然而它能够被浓氧化酸如浓硫酸、浓硝酸所腐蚀并且也不适用与芳香烃、氯化烃接触的场合。

2．PVC的工艺特点：较PVC加工温度范围窄（160-185℃），加工较困难，工艺要求高，加工时一般情况下可不用干燥（若需干燥，在60-70℃下进行）。

模温较低（20-50℃）。

PVC加工时易产生气纹、黑纹等，一定要严格控制好加工温度（加工温度185~205℃），注射压力可大到1500bar，保压压力可大到1000bar，为避免材料降解，一般要用相当地的注射速度，螺杆转速应低些（50%以下），残量要少，背压不能过高。

模具排气要好。

PVC料在高温炮筒中停留时间不能超过15分钟。

较PVC宜用大水品进胶，采用“中压、慢速、低温”的条件来成型加工较好。

较PVC产品易粘前模，开模速度（第一段）不宜过快，水口在流道冷料穴处做成拉扣式较好，啤PVC料停机前需及时用PS水口料（或PE料）清洗炮筒，防止PVC分解产生Hd↑,腐蚀螺杆、炮筒内壁。

所有常规的浇口都可以使用。

如果加工较小的部件，最好使用针尖型浇口或潜入式浇口；对于较厚的部件，最好使用扇形浇口。

针尖型浇口或潜入式浇口的最小直径应为1mm；扇形浇口的厚度不能小于1mm。

3．典型应用范围:供水管道，家用管道，房屋墙板，商用机器壳体，电子产品包装，医疗器械，食品包装等。

常用塑料的注塑工艺参数一、高密度聚乙烯（HDPE）料筒温度喂料区30～50℃（50℃）区1 160～250℃（200℃）区2 200～300℃（210℃）区3 220～300℃（230℃）区4 220～300℃（240℃）区5 220～300℃（240℃）喷嘴220～300℃（240℃）括号内的温度建议作为差不多设定值，行程利用率为35％和65％，模件流长与壁厚之比为50：1到100：1熔料温度220～280℃料筒恒温220℃模具温度20～60℃注射压力具有专门好的流淌性能，幸免采纳过高的注射压力80～140MPa（800～1400bar）；一些薄壁包装容器除外可达到180MPa (1800bar)保压压力收缩程度较高，需要长时刻对制品进行保压，尺寸精度是关键因素，约为注射压力的30％～60％背压5～20MPa（50～200bar）；背压太低的地点易造成制品重量和色散不均注射速度对薄壁包装容器需要高注射速度，中等注射速度往往比较适用于其它类的塑料制品螺杆转速高螺杆转速（线速度为1.3m/s）是承诺的，只要满足冷却时刻终止前就完成塑化过程就能够；螺杆的扭矩要求为低计量行程0.5～4D（最小值～最大值）；4D的计量行程为熔料提供足够长的驻留时刻是专门重要的残料量2～8mm，取决于计量行程和螺杆直径预烘干不需要；假如贮藏条件不行，在80℃的温度下烘干1h就能够回收率可达到100％回收收缩率 1.2～2.5％；容易扭曲；收缩程度高；24h后可不能再收缩（成型后收缩）浇口系统点式浇口；加热式热流道，保温式热流道，内浇套；横截面面积相对小，对薄截面制品已足够机器停工时段无需用其它材料进行专门的清洗工作；PE耐温升料筒设备标准螺杆，标准使用的三段式螺杆；对包装容器类制品，混合段和切变段几何外形专门（L：D＝25：1），直通喷嘴，止逆阀二、聚丙烯（PP）料筒温度喂料区30～50℃（50℃）区1 160～250℃（200℃）区2 200～300℃（220℃）区3 220～300℃（240℃）区4 220～300℃（240℃）区5 220～300℃（240℃）喷嘴220～300℃（240℃）括号内的温度建议作为差不多设定值，行程利用率为35％和65％，模件流长与壁厚之比为50：1到100：1熔料温度220～280℃料筒恒温220℃模具温度20～70℃注射压力具有专门好的流淌性能，幸免采纳过高的注射压力80～140MPa（800～1400bar）；一些薄壁包装容器除外可达到180MPa (1800bar)保压压力幸免制品产生缩壁，需要专门长时刻对制品进行保压（约为循环时刻的30％）；约为注射压力的30％～60％背压5～20MPa（50～200bar）注射速度对薄壁包装容器需要高的注射速度（带蓄能器）；中等注射速度往往比较适用于其它类的塑料制品螺杆转速高螺杆转速（线速度为1.3m/s）是承诺的，只要满足冷却时刻终止前完成塑化过程就能够计量行程0.5～4D（最小值～最大值）；4D的计量行程为熔料提供足够长的驻留时刻是专门重要的残料量2～8mm，取决于计量行程和螺杆转速预烘干不需要；假如贮藏条件不行，在80℃的温度下烘干1h就能够回收率可达到100％回收收缩率 1.2～2.5％；收缩程度高；24h后可不能再收缩（成型后收缩）浇口系统点式浇口或多点浇口；加热式热流道，保温式热流道，内浇套；浇口位置在制品最厚点，否则易发生大的缩水机器停工时段无需用其它材料进行专门的清洗工作；PP耐温升料筒设备标准螺杆，标准使用的三段式螺杆；对包装容器类制品，混合段和切变段几何外形专门（L：D＝25：1），直通喷嘴，止逆阀三、聚苯乙烯（PS）料筒温度喂料区30～50℃（50℃）区1 160～250℃（200℃）区2 200～300℃（210℃）区3 220～300℃（230℃）区4 220～300℃（230℃）区5 220～300℃（230℃）喷嘴220～300℃（230℃）括号内的温度建议作为差不多设定值，行程利用率为35％和65％，模件流长与壁厚之比为50：1到100：1熔料温度220～280℃料筒恒温220℃模具温度15～50℃注射压力具有专门好的流淌性能，幸免采纳过高的注射压力80～140MPa（800～1400bar）保压压力注射压力的30％～60％；相对较短的保压时刻背压5～10MPa（50～100bar）；在背压太低的地点，熔料中易产动气泡（制品中有灰黑纹路）注射速度普遍较快，多级注射以制品形状为依据；对薄壁的包装容器应该尽可能快，必要时使用蓄能器螺杆转速高螺杆转速（最大线速度为1.3m/s）是承诺的；但为取得好的成效，塑化过程应该缓慢同冷却时刻一样计量行程0.5～4D（最小值～最大值）；4D的计量行程为熔料提供足够长的驻留时刻是专门重要的残料量2～8mm，取决于计量行程和螺杆转速预烘干不需要；假如贮藏条件不行，在80℃的温度下烘干1h就能够回收率可达到100％回收收缩率0.3％～0.6％浇口系统点式浇口；加热式热流道，保温式热流道，内浇套；相对较小的横截面为足够机器停工时段无需用其它材料进行专门的清洗工作；PS耐温升料筒设备标准螺杆，直通喷嘴，止逆阀四、聚氯乙烯－未增塑（PVC－U）料筒温度喂料区30～50℃（50℃）区1 140～160℃（150℃）区2 165～180℃（170℃）区3 180～210℃（190℃）区4 180～210℃（200℃）区5 180～210℃（200℃）喷嘴180～210℃（200℃）括号内的温度建议作为差不多设定值，行程利用率为35％和65％，模件流长与壁厚之比为50：1到100：1熔料温度210～220℃料筒恒温120℃模具温度30～60℃注射压力80～160MPa（800～1600bar）保压压力不可设置太高，注射压力的40～60％，以模件和浇口为依据背压鉴于它的热敏锐性，正确设置背压是专门关键的；螺杆转动摩擦产生的热量（关闭热量输入操纵）比从料筒加热圈产生的热量更好；背压不超过30MPa（300bar）注射速度不要设置太高并小心物料产生剪切效应；制品易产生变性或锐边的地点，应绝对需要多级注射速度螺杆转速使用承诺的最低设置，最大速度折合线速度为0.2m/s；假如必要，延迟塑化以确保在冷却时刻长的情形下，计量操作在低螺杆转速时能在冷却时刻终止前完成；需要高扭矩并保持平均计量行程 1.0～3.5D残料量应较小：1～5mm，取决于计量行程和螺杆直径；螺杆在安装料筒时确保最小配合预烘干假如贮藏条件不行，在70℃的温度下烘干1h就可回收率承诺在材料没有热分解的状态下再生利用收缩率0.5％～0.7％浇口系统直浇口，片式浇口或圆片式浇口较好，对小的制品也可采纳点式浇口；浇口朝着制品的方向应有圆弧过渡机器停工时段关闭加热，无背压塑化，承诺熔料驻流2～3mm，然后像挤出机那样缓慢操作机器；重复操作直到料筒温度降到160℃，然后挤出余料，清空料筒料筒设备硬质PVC螺杆；有些需要料筒有加热圈和冷空气吹气装置；螺杆头有螺槽或没有螺槽，直通喷嘴五、增塑聚氯乙烯（P－PVC）料筒温度喂料区30～50℃（50℃）区1 140～160℃（150℃）区2 150～180℃（165℃）区3 160～220℃（180℃）区4 160～220℃（190℃）区5 160～220℃（190℃）喷嘴160～220℃（200℃）括号内的温度建议作为差不多设定值，行程利用率为35％和65％，模件流长与壁厚之比为50：1到100：1熔料温度200～220℃料筒恒温120℃模具温度30～50℃注射压力80～120MPa（800～1200bar）保压压力注射压力的30％～60％背压5～10MPa（50～100bar）注射速度为了获得好的表面质量，注射不应该太快（假如必要，采纳多级注射）螺杆转速设置中等螺杆转速，最大折合线速度为0.5m/s计量行程 1.0～3.5D残料量2～6mm，取决于计量行程和螺杆直径预烘干不需要；只有在贮藏条件不行，在70℃的温度下烘干1h就可回收率承诺在材料没有热分解的状态下再生利用收缩率1％～2.5％浇口系统对小的制品可采纳点式浇口；浇口朝着制品的方向应有圆弧过渡机器停工时段关闭加热，无背压塑化，操作几次挤出循环料筒设备标准螺杆，止逆环，直通喷嘴六、尼龙6（PA6）料筒温度喂料区60～90℃（70℃）区1 230～240℃（240℃）区2 230～240℃（240℃）区3 240～250℃（250℃）区4 240～250℃（250℃）区5 240～250℃（250℃）喷嘴230～240℃（250℃）括号内的温度建议作为差不多设定值，行程利用率为35％和65％，模件流长与壁厚之比为50：1到100：1喂料区和区1的温度是直截了当阻碍喂料效率，提高这些温度可使喂料更平均熔料温度240～250℃料筒恒温220℃模具温度60～100℃注射压力100～160MPa（1000～1600bar），假如是加工薄截面长流道制品（如电线扎带），则需要达到180MPa（1800bar）保压压力注射压力的50％；由于材料凝聚相对较快，短的保压时刻已足够。

常用塑料注塑工艺参数表：常用塑料注塑工艺参数（2）2010-06-16 20:02:13|分类：个人日记 |标签： |字号大中小订阅聚甲醛加工参数聚甲醛的成型收缩率聚甲醛的后收缩九、PC注塑工艺特性与工艺参数的设定1、聚集态特性属于无定型塑料，Tg为149～150℃；Tf为215～225℃；成型温度为250～310℃；2、热稳定性较好，并随分子量的增大而提高。

但PC高温下遇水易降解，成型时要求水分含量在0.02%以下。

高温下水分对PC特别有害。

在成型前，PC树脂必须进行充分干燥（并且应当充分注意防止干燥过的物料再吸湿）。

干燥效果的快速检验法，是在注塑机上采用“对空注射”。

3、熔体粘度高，流动性较差，其流动特性接近于牛顿流体，熔体粘度受剪切速率影响较小，而对温度的变化十分敏感，在适宜的成型加工温度范围内调节加工温度，能有效地控制PC的粘度。

4、由于粘度高，注射压力较高，一般控制在80～120MPa。

对于薄壁长流程、形状复杂、浇口尺寸较小的制品，为使熔体顺利、及时充模，注射压力要适当提高至120～150MPa。

保压压力为80～100MPa。

5、成型时，冷却固化快，为延迟物料冷凝，需控制模温为80～120℃。

6、PC 分子主链中有大量苯环，分子链的刚性大，注塑中易产生较大的内应力，使制品开裂或影响制品的尺寸稳定性；（在100℃以上作长时间热处理，它的刚硬性增加，内应力降低）。

PC的典型干燥曲线台湾奇美典型牌号加工参数：十、PA及玻纤增强PA注塑工艺特性与工艺参数设定1、常用品种及其熔点：q品种：尼龙-66；尼龙-610；尼龙-1010；尼龙-1212；尼龙-46尼龙-6；尼龙-7；尼龙-9；尼龙-11；尼龙-12；尼龙-66/6、尼龙-66/610；尼龙-6∕66∕1010；尼龙-66/6/610q熔点：尼龙n系列：尼龙－6215～220℃；尼龙－12为178℃；尼龙m,n系列：尼龙－46295℃；尼龙－66255～265℃；尼龙－610215～223℃；尼龙－1010200℃；共缩聚尼龙：由于分子链的规整性较差，结晶性和熔点一般较低，如尼龙－6∕66∕1010的熔点仅为155～175℃，但其有较好的透明性和弹性。

常用塑料的性能及工艺特点简介聚苯乙烯(P S)1. PS的性能:PS是无定型聚合物,密度为1.04g/cm3左右(销大于水),称为标准塑料,流动性好,吸水率低(小于0.02%),是一种易于成型加工的透明塑料.其制品透光率达88～91%,着色力强,硬度高.但PS制品脆性较大,易产生内应力开裂(可有煤油浸擦来检验),耐热性较差(60～80℃),无味无毒.2. PS的应用:装饰品、照明指示牌、灯罩、文具、透明玩具、日用品、厨房用品、水杯、餐盒、镜片、冷藏库和冰箱内绝热层(发泡后)、建材、EPS包装材料等.3. PS的工艺特点:PS的熔点为166℃,加工温度一般在职85～220℃为宜,分解温度约为280℃,故其加工温度范围较宽.PS 料在加工前,可不用干燥,由于其MT较大流动性好,流动阻力小,故其注射压力可低些.因PS比热低,其制件一经模具散热即能很快冷凝固化,其冷却速度比一般原料要快,开模时间可早一些,其塑化时间和冷却时间都较短,成型周期时间会短一些;PS制品的光泽随模温增加而截止好,带有内应力的胶件可在65～80℃水槽内浸泡沫塑料1～2小时,然后缓慢冷却至室温,便能消除内应力.苯乙烯-丙烯腈共聚物(AS或AN)1、AS的性能:AS为丙烯-苯乙烯的共聚体,也称作SAN,密度1.07g/cm3左右,它不易产生内应力开裂.透明度较高,其软化温度和抗冲击强度比PS高,耐疲劳性差.2、AS的应用:托盘类、杯、餐具、冰箱内格、旋钮、灯饰配件、饰物、仪表镜、包装盒、文具、气体打火机、牙刷柄等.3、AS的加工条件AS加工温度一般在210～250℃为宜.该料较易吸湿,加工前需干燥一小时以上,其流动性比PS稍差一点,故注射压力亦略高一些,模温控制在45～75℃较好.高抗冲击聚苯乙烯(H I P S)1、HIPS的性能: HIPS为PS的改性材料,密度1.04g/cm3左右,分子中含有5～15%橡胶成份,其韧性比PS提高了四倍左右,冲击强度大大提高,可做结构性材料使用(如:制品上可做扣位、柱位),但易老化.它也具有PS易于成型加工、着色力强的优点,HIPS制品为不透明性;HIPS吸水性低,加工时可不需预先干燥.2、HIPS的应用:各类家庭电器外壳、电子零件、电子仪表壳、冷藏库和冰箱内壳、电话壳、文具、玩具、建材、包装材料等.3、HIPS的工艺特点:因HIPS分子含有5～15%的橡胶成分,在一定程度上影响了其流动性,注射压力和成型温度都宜高一些.其冷却速度比PS慢,故需足够的保压压力、保压时间和冷却时间.成型周期会比PS稍长一点,其加工温度一般在175～230℃为宜.HIPS制件中存在一个特殊的“白边”问题,可通过提高模温和锁模力、减少保压压力及保压时间等办法来改善,产品中夹水纹会比较明显.K 料(B S)1、K 料的性能:K料是由苯乙烯与丁二烯共聚而成,它是无定型聚合物,又称人造橡胶.透明、无味、无毒、密度为1.01g/cm3左右(比PS、AS的低),耐冲击性能比AS高,透明性(80～90%)好,热变形温度为77℃,耐化学性较差,易受油、酸、碱及活性强的有机溶剂侵蚀.K料中含有丁二烯成分的多少,其硬度亦不同,由于K 料的流动性好,加工温度范围较宽,所以其加工性能良好(MFI为8克/10分钟).2、K料的应用:杯子、盖子、瓶、合页式盒子、衣架、玩具、PVC的代用料制品、食品包装及医药包装用品等.3、K料的工艺特点:K料的吸水性低,加工前可不用干燥,如果K料长时间在湿度大的环境中敞开式存放,则需干燥(65℃以下),而且流动性好,易于加工,其加工温度范围较宽,一般为170～250℃之间,不结晶,收缩率低(0.4～0.7%).K料在高于260℃时,若熔料在料筒中停留时间长(20分钟以上),会引致热降解,影响其透明度,甚至会变色变脆.宜用“低压、中速、中温”的条件成型,模具温度宜在20～60℃之间,较厚的制品,取出后可放入水中冷却,以得到均匀冷却,避免出现空洞现象.丙烯腈-丁二烯-苯乙烯共聚物(ABS)1、ABS的性能:ABS为丙烯腈-丁二烯-苯乙烯三元共聚物,它是无定型聚合物,密度为1.05g/cm3左右,具有较高的机械强度和良好“竖、韧、钢”的综合性能.ABS是一种应用广的工程塑料,其品种多样,用途广泛,也称“通用工程塑料”,(MBS称为透明ABS),易于成型加工,耐化学腐蚀性差,制品易电镀.2、ABS的应用:泵叶轮、轴承、把手、管道、电器外壳、电子产品零件、玩具、表壳、仪表壳、水箱外壳、冷藏库和冰箱内壳.3、ABS的工艺特点:(1)ABS的吸湿性较大和耐温性较差,在成型加工前必须进行充分干燥和预热,将水分含量控制在0.03%内.(2)ABS树脂的熔融粘度对温度的敏感性较低(与其它无定型树脂不同).ABS的注射温度虽然比PS稍高,但不能像PS那样有较宽松的升温范围,不能用盲目升温的办法来降低其粘度,可用增加螺杆转速或提升注射压力/速度的办法来提高其流动性.一般加工温度在190～235℃为宜.(3)ABS的熔融粘度属中等,比PS、HIPS、AS均较高,流动性较差,需采用较高的注射压力啤贷.(4)ABS采用中等到注射速度啤贷效果好(除非形状复杂、薄辟制件需用较高的注射速度),产品水口位易产生气纹.(5)ABS成型温度较高,其模温一般调节在45～80℃.生产较大产品时,定模(前模)温度一般比动模(后模)略高5℃左右为宜(6)ABS在高温炮筒内停留时间不宜过长(应小于30分钟),否则易分解发黄.聚对苯二甲酸丁二醇酯( P B T )1、PBT的性能:PBT是一种性能优良的结晶性工程塑料,刚性和硬度高,热稳定性好.密度为1.30～1.38g/cm3,结晶熔点为220～267℃;它具有优良的抗冲击性能,因摩擦系数低而耐磨性极优,尺寸稳定性好,吸湿性较小,耐化学腐蚀性好(除浓硝酸外);易水解,制品不宜在水中使用,成型收缩率为1.7～2.2%(较大),制品经120℃退火后可提高其抗冲击强度10～15%.2、PBT的应用:用在要求润滑性及耐腐蚀的一些部件中,如齿轮、轴承、医药用品、工具箱和搅拌棒、打球用防护面罩、页轮、螺旋桨、滑片、泵壳等.3、PBT的工艺特点:PBT注塑之前一定要在110～120℃的温度下干燥3小时左右,成型加工温度为250～270℃,模温控制在50～75℃为宜.因该料从熔融状态一经冷却,则会立即凝固结晶,故其冷却时间较短;若喷嘴温度控制不当(偏低),流道(水口)易冷却固化,会出现堵嘴现象.若料筒温度超过275℃或熔料在料筒中停留时间超过30分钟,易引起材料分解变脆.PBT注塑时需用较大水口进胶,不宜使用热流道系统,模具排气要良好,宜用“高速、中压、中温”的条件成型加工,防火料或加玻纤的PBT水口料不宜再回收利用,停机时需用PE 或PP料及时清洗料管,以免碳化.有机玻璃(P M M A)1、PMMA的性能:PMMA为无定型聚合物,俗称有机玻璃(亚加力),密度为1.18g/cm3左右.透明度极好,透光率为92%,它是很好的光学材料;耐热性较好(热变形温度为98℃),其产品机械强度中等表面硬度低、易被硬物划伤而留下痕迹,与PS相比,不易脆裂.2、PMMA的应用:仪表镜片、光学制品、电器、医疗器材、透明模型、装饰品、太阳镜片、假牙、广告牌、钟表面板、汽车尾灯、挡风玻璃等.3、PMMA的工艺特点:PMMA的加工要求较严格,它对水份和温度很敏感,加工前要充分干燥,其熔体粘度较大,需在较高温度(219～240℃)和压力下成型,模温在65～80℃较好.PMMA热稳定性不太好,受高温或在较高温度下停留时间过长都会造成降解.螺杆转速不宜过大(60rpm左右即可),较厚的PMMA制件内易出现“空洞”现象,需用大浇口和“高料温、高模温、慢速”注射的条件来加工的.聚乙烯(P E)1、PE的性能:PE是塑料中产量最大的一种塑料,密度为0.94g/cm3左右,特点是半透明、质软、无毒、价廉、加工方便.PE是一典型的结晶型高聚物且有后收缩现象.它的种类较多,常用的有LDPE较软(俗称软胶或花料),HDPE俗称硬性软胶,它比LDPE硬,透光性差,结晶度大;LLDPE性能非常优良,与工程塑料相似.PE耐化性好,不易腐蚀,印刷困难,印刷前表面需要进行氧化处理.2、PER的应用:HDPE……包装胶袋、日用品、水桶、电线、玩具、建材、容器LDPE……包装胶袋、胶花、玩具、高频电线、文具等3、PE的工艺特点:PE制件最显着的特点是成型收缩率大,易产生缩水和变形.PE料吸水性小,可不用干燥.PE的加工温度范围很宽,不易分解(分解温度约为300℃),其加工温度为180～220℃较好;若注射压力大,制品密度则高,收缩率较小.PE流动性中等,保压时间需较长,并保持模温的恒定(40～70℃).PE的结晶程度和成型工艺条件有关,它有较高的凝固温度模温低,结晶度就低.在结晶过程中,因收缩的各向异性,造成内部应力集中,PE制件易变形和开裂.产品放在80℃热水中水浴,可使内应力得到一定的松弛.成型过程中,料温和模温偏高一些为宜,注射压力在保证制件质量的前提下应尽量偏低,模具的冷却特别要求迅速均匀,产品脱模时较烫.聚丙烯(P P)1、PP的性能:PP为结晶型高聚物,密度仅为0.91g/cm3(比水小),常用塑料中PP最轻.通用塑料中,PP的耐热性最好,其热变形温度为80～100℃,能在沸水中煮.PP具有良好的耐应力开裂性能,有很高的弯曲疲劳寿命,俗称“百折胶”.PP的综合性能优于PE料,PP产品质轻、韧性好、耐化学性好.PP的缺点:尺寸精度低、刚性不足、耐候性差,易产生“铜害”,它具有后收缩现象,制品易老化、变脆和变形.2、PP的应用:各类家庭用品、透明锅盖、化学品输送管道、化学品容器、医疗用品、文具、玩具、抽丝、水杯、周转箱、管材、合页等.3、PP的工艺特点:PP在熔融温度下有较好的流动性,成型性能好,PP在加上有两个特点:其一:PP熔体的粘度随剪切速率的提高而明显的下降(受温度影响较小);其二:分子取向程度高而呈现较大的收缩率.PP的加工温度在200～250℃左右较好,它有良好的热稳定性(分解温度为310℃),但高温下(280～300℃),长时间停留在炮筒中会有降解的可能.因为PP的粘度随着剪切速率的提高有明显的降低,所以提高注射压力和注射速度会提高其流动性;若要改善收缩变形和凹陷,模温宜控制在35～65℃范围内,PP的结晶温度为120～125℃.PP熔体能穿越很窄的模具缝隙而出现披锋.PP在熔化过程中,要吸收大量的熔解热(比热较大),产品出模后比较烫.PP 料加工时不需干燥,PP的收缩率和结晶度比PE低.乙酸丁酸纤维素( C A B )1、CAB的性能:CAB是一种无定型纤维素类塑料,密度为1.15～1.22g/cm3,因其组成不同,有透明、半透明、不透明三种状态.它是纤维素塑料中韧性最好的品种之一,能耐高动态疲劳,透气性好,透水率高,耐旋光性、耐候性及耐化学性特佳,成型收缩率为0.3～0.8%,尺寸稳定性好.2、CAB的应用:眼镜架、闪光灯、安全镜、医药用具及盘子、工具柄、小型电气绝缘零件.3、CAB的工艺特点:CAB的熔点为140℃,成型加工温度在180～230℃为宜,加工前一定要在80℃的温度下干燥2小时左右,模具温度应控制在40～70℃之间.宜用“中压、中速、中温”的条件成型加工,可适用于大多数类型的水口进浇,热稳性较好,停机时无需用其它料清洗炮筒.聚酰胺( P A )1、PA的性能:PA也是结晶型塑料,俗称尼龙,密度为1.13g/cm3左右,品种很多,应用于注塑加工的常有尼龙6、尼龙1010、尼龙610等.尼龙具有机械强度高、韧性好、耐疲劳、表面光滑、有自润滑性，摩擦系数小、耐磨、耐热(100℃内可长期使用)、耐腐蚀、制件重量轻、易染色、易成型等优点.PA的缺点是:极易吸水、注塑条件要求苛刻,尺寸稳定性较差;因其比热大,产品脱模时很烫.PA66是PA系列中机械强度最高、应用最广的品种,因其结晶度高,故其刚性、耐热性都较高.2、PA的应用:高温电气插座零件、电气零件、齿轮、轴承、滚子、弹簧支架、滑轮、螺栓、叶轮、风扇叶片、螺旋桨、高压封口垫片、阀座、输油管、储油容器、绳索、扎带、传动皮带、砂轮粘合剂、电池箱、绝缘电气零件、线芯、抽丝等.3、PA的工艺特点:因PA极易吸湿,加工前一定要进行干燥(最好使用真空抽湿干燥器),含水量应控制在0.25%以下,原料干燥得越好,制品表面光泽性就越高,否则比较粗糙;但是干燥不宜太充分,含水分要保证在0.15%左右.PA 不会随受热温度的升高而逐渐软化,熔点很明显,温度一旦达到熔点就出现流动(与PS、PE、PP等料不同);尼龙料的流变特性是其粘度对剪切速率不敏感.PA的粘度远比其它热塑性塑料低,且其熔化温度范围较窄(仅5℃左右).PA流动性,容易充模成型,也易走披锋.喷嘴易出现“流涎”现象,最好用弹弓针阀式喷嘴,否则抽胶量需大一点.PA熔点高,凝固点也高,熔料在模具内随时会因温度降低到熔点以下而凝固,妨碍充模成型的完成,易出现堵嘴或堵浇口现象.所以,必须采用高速注射(薄壁或长流程制件尤其这样),保压时间要短,尼龙模具要有充分的排气措施. PA熔融状态时热稳定性较差,易降解;料筒温度不宜超过300℃,熔料在料筒内加热时间不宜超过30分钟.PA对模温要求很高,可利用模温的高低来控制其结晶性,以获得所需的性能.PA注塑时模温在50～90℃之间较好,PA6加工温度在230～250℃为宜,PA66加工温度为260～290℃;PA制品有时需要进行“调湿处理”,以提高其韧性及尺寸稳定性.聚甲醛( P O M )1、POM的性能:POM是结晶型塑料,密度为1.42g/cm3,它的钢性很好,俗称“赛钢”.它具有耐疲劳、耐蠕变、耐磨、耐热、耐冲击等优良的性能,且摩擦系数小,自润滑性好.POM不易吸湿,吸水率为0.22～0.25%,在潮湿的环境中尺寸稳定性好,其收缩率为2.1%(较大),注塑时尺寸较难控制,热变形温度为172℃,聚甲醛有均聚甲醛两种,共性能不同(均聚甲醛耐温性好一点).2、POM的应用:可代替大部分有色金属、汽车、机床、仪表内件、轴承、紧固件、齿轮、弹簧片、管道、运输带配件、电水煲、泵壳、沥水器、水龙头等.3、POM的工艺特点:POM加工前可不用干燥,最好在加工过程中进行预热(80℃左右),对产品尺寸的稳定性有好处.POM的加工温度很窄(195～215℃),在炮筒内停留时间稍长或温度超过220℃时就会分解,产生刺激性强的甲醛气体.POM料注塑时保压压力要较大(与注射压力相近),以减少压力降.螺杆转速不能过高,残量要少;POM产品收缩率较大,易产生缩水或变形.POM比热大,模温高(80～100℃),产品脱模时很烫,需防止烫伤手指.POM宜在“中压、中速、低料温、较高模温”的条件下成型加工,精密制品成型时需用模温机控制模温.聚碳酸酯( P C )1、PC的性能:PC为无定型塑料,俗称防弹胶,密度为1.2g/cm3,透明性好.它具有优良的“韧而刚”的综合性能,机械强度高、韧性好、耐冲击强度极高、耐热耐候性好、尺寸精度和稳定性高、易着色、吸水率低.PC热变形温度为135～143℃,可长期在120～130℃的工作温度下使用.PC的缺点是:耐化学腐蚀性差、耐疲劳强度低、熔融粘度大、流动性差、对水份极敏感,易产生内应力开裂现象.2、PC的应用:高温电气制品、风筒壳、火牛壳、电工用具、电机壳、工具箱、奶瓶、冷饮机壳、照相机零件、安全帽、齿轮、食品盘子、医疗器材、导管、发夹、吹风筒、理发用品、鞋跟、纤维增强后可作结构更强的工程零件、CD碟.3、PC的工艺特点:PC料对温度很敏感,其熔融粘度随温度的提高而明显降低,流动加快.对压力不敏感,要想提高其流动性,采取升温的办法较快.PC料加工前要充分干燥(120℃左右),水分应控制在0.02%以内.PC料宜采用“高料温、高模温和高压中速”的条件成型，模温控制在80～110℃左右较好，成型温度在280～320℃为宜。
