常用塑料注塑工艺参数表
- 格式：doc
- 大小：91.50 KB
- 文档页数：18
下载文档原格式
合集下载
常用塑料手册(塑料工程师必看)

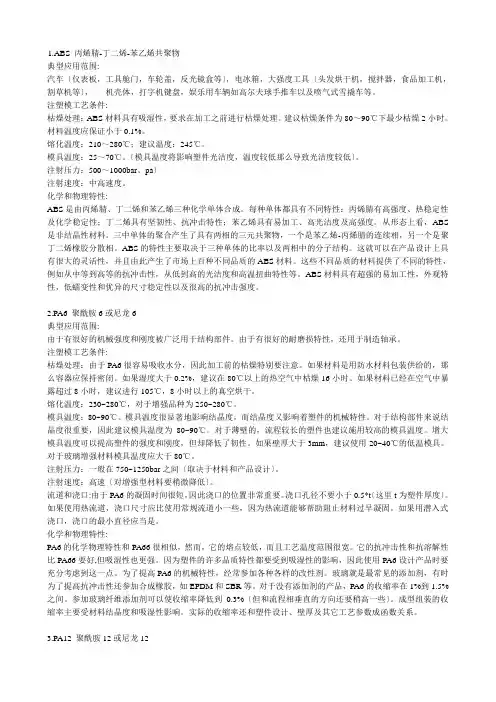

1.ABS 丙烯腈-丁二烯-苯乙烯共聚物典型应用范围:汽车〔仪表板，工具舱门，车轮盖，反光镜盒等〕，电冰箱，大强度工具〔头发烘干机，搅拌器，食品加工机，割草机等〕，机壳体，打字机键盘，娱乐用车辆如高尔夫球手推车以及喷气式雪撬车等。
注塑模工艺条件:枯燥处理：ABS材料具有吸湿性，要求在加工之前进行枯燥处理。
建议枯燥条件为80～90℃下最少枯燥2小时。
材料温度应保证小于0.1%。
熔化温度：210～280℃；建议温度：245℃。
模具温度：25～70℃。
〔模具温度将影响塑件光洁度，温度较低那么导致光洁度较低〕。
注射压力：500～1000bar。
pa〕注射速度：中高速度。
化学和物理特性:ABS是由丙烯腈、丁二烯和苯乙烯三种化学单体合成。
每种单体都具有不同特性：丙烯腈有高强度、热稳定性及化学稳定性；丁二烯具有坚韧性、抗冲击特性；苯乙烯具有易加工、高光洁度及高强度。
从形态上看，ABS 是非结晶性材料。
三中单体的聚合产生了具有两相的三元共聚物，一个是苯乙烯-丙烯腈的连续相，另一个是聚丁二烯橡胶分散相。
ABS的特性主要取决于三种单体的比率以及两相中的分子结构。
这就可以在产品设计上具有很大的灵活性，并且由此产生了市场上百种不同品质的ABS材料。
这些不同品质的材料提供了不同的特性，例如从中等到高等的抗冲击性，从低到高的光洁度和高温扭曲特性等。
ABS材料具有超强的易加工性，外观特性，低蠕变性和优异的尺寸稳定性以及很高的抗冲击强度。
2.PA6 聚酰胺6或尼龙6典型应用范围:由于有很好的机械强度和刚度被广泛用于结构部件。
由于有很好的耐磨损特性，还用于制造轴承。
注塑模工艺条件:枯燥处理：由于PA6很容易吸收水分，因此加工前的枯燥特别要注意。
如果材料是用防水材料包装供给的，那么容器应保持密闭。
如果湿度大于0.2%，建议在80℃以上的热空气中枯燥16小时。
如果材料已经在空气中暴露超过8小时，建议进行105℃，8小时以上的真空烘干。
常用塑料参数
(Polypropylene )是由丙烯聚合而制得的一种热塑性树脂。
按甲基排列位置分为等规聚丙烯(isotaetic polyprolene )、无规聚丙烯(atactic polypropylene )和间规聚丙烯(syndiotatic polypropylene )三种。
聚丙烯为无毒、无臭、无味的乳白色高结晶的聚合物，密度只有0. 90--"0. 91g/rm ，是所有塑料中最轻的品种之密度：0.91g/cm3熔点：164~170 CPP的收缩率相当高，一般为1.0~2.5%。
物理性能：聚丙烯为无毒、无臭、无味的乳白色高结晶的聚合物，密度只有0. 90--"0. 91g/m3，是所有塑料中最轻的品种之一。
它对水特别稳定，在水中的吸水率仅为0. 01% , 分子量约8万一15万。
成型性好，但因收缩率大(为1%~2.5% ).厚壁制品易凹陷，对一些尺寸精度较高零件，还难于达到要求，制品表面光泽好，易于着色。
力学性能：聚丙烯的结晶度高，结构规整，因而具有优良的力学性能。
聚丙烯力学性能的绝对值高于聚乙烯，但在塑料材料中仍属于偏低的品种，其拉伸强度仅可达到30 MPa 或稍高的水平。
等规指数较大的聚丙烯具有较高的拉伸强度，但随等规指数的提高，材料的冲击强度有所下降，但下降至某一数值后不再变化。
温度和加载速率对聚丙烯的韧性影响很大。
当温度高于玻璃化温度时，冲击破坏呈韧性断裂，低于玻璃化温度呈脆性断裂，且冲击强度值大幅度下降。
提高加载速率，可使韧性断裂向脆性断裂转变的温度上升。
聚丙烯具有优异的抗弯曲疲劳性，其制品在常温下可弯折106次而不损坏。
但在室温和低温下，由于本身的分子结构规整度高，所以抗冲击强度较差。
聚丙烯最突出的性能就是抗弯曲疲劳性，俗称百折胶。
耐热性能：聚丙烯具有良好的耐热性，制品能在100 C以上温度进行消毒灭菌，在不受外力的条件下，150 C也不变形。
脆化温度为如聚乙烯。
注塑成型工艺(PPT128页)
采用对空注射清洗螺杆式机筒时，应注意下列事项。
①欲换料的成型温度高于机筒内残料的成型温度时， 应将机筒和喷嘴温度升高到欲换料的最低成型温度，然后 加入欲换料或其回头料，并连续对空注射，直到全部残料 除尽止。
②欲换料的成型温度低于机筒内残料的成型温度时， 应将机筒和喷嘴温度升高到欲换最高成型温度，切断电源， 加入欲换料的回头料后，连续对空注射，直到全部残料除 尽止。
注射成型原理 图4-6 。
生产工艺 过程图 4—7。
一、生产前的准备工作 l.原料预处理 (1)分析检验成型物料的质量
根据注射成型对物料的工艺特性要求，检验物料的含 水量、外观色泽、颗粒情况、有无杂质并测试其热稳定性、 流动性和收缩率等指标。如果检测中出现问题，应及时解 决。对于粉状物料，在注射成型前，经常还需要将其配制 成粒料，因此其检验工作应放在配料后进行-
2.清洗料筒
生产中如遇下列情况均 应对注射机的料筒进行清洗： 改变塑料品种、更换物料、 调换颜色，或发现成型过程 中出现了热分解或降解反应。
清洗方法：①柱塞式机筒存料量大，须将机筒拆卸清 洗。②螺杆式机筒，可采用对空注射法清洗。③最近研制 成功了一种机筒清洗剂，是一种粒状无色高分子热弹性材 料，100℃时具有橡胶特性，但不熔融或粘结，将它通过 机筒，可以像软塞一样把机筒内的残料带出，这种清洗剂 主要适用于成型温度在180～280℃内的各种塑性塑料以 及中小型注射机。
(2)着色 作用：往塑料成型物料中添加一种称为色料或着色剂
的物质，借助这种物质改变塑料原有的颜色或赋予塑料特 殊光学性能。
着色剂按其在塑料中的分散能力分为：染料和颜料两 大类。
染料：具有着色力强、色彩鲜艳和色谱齐全的特点， 但由于对热、光和化学药品的稳定性比较差，在塑料中 较少应用；当塑料成型温度不高又希望制品透明时，可 采用耐热性较好的蒽醌类和偶氮类染料。
聚甲醛(POM)注射工艺参数.
聚甲醛（POM）
POM是结晶性大的聚合物，与非结晶性聚合物 （PC、ABS）相比，收缩率大（约2%）。故在成 型时易发生翘曲、变形、缩孔、凹坑等。用玻纤增 强可以减少翘曲、变形和各向异性。
POM的注塑工艺条件
机筒温度/℃
喷嘴温度/℃ 模具温度/℃ 注射压力/MPa 注射时间/s 保压时间/s 冷却时间/s 后处理方式 后处理温度/℃ 后处理时间/h 成型收缩率/%
工艺条件
前部 中部 后部
POM
175～185 165～175 155～165 160～170
80 60～130 10～60
0～5 10～30
水浴
100 0.25～1 1.5～2.0
在正常生产过程中，要特别注意熔体温度的测 量。虽然提高熔化温度会改善树脂的流动性，但在 200℃以上时，它的效率就不如提高模具温度或增 加注射后的效果好。通常模具应控制在90～120℃。 高的模具温度可以提高制品的表面光洁度和达到最 好的物理性能。
聚甲醛（POM）
实际操作中，推荐模具温度范围为7595℃。较高温度主要用于厚壁、表面较大， 流动性差的塑料、表面质量要求高的制品的 加工。
聚甲醛（POM）
模温对塑料的机械性能的影响是明显的。由于塑料表面结晶 性结构的关系，模温越高，整体性能就越好。
POM的注射压力范围为100-150MPa。POM与聚烯烃类相比， 它的表观粘度对剪切应力的依赖性小些，提高注射压力，可以改 善流动性。
聚甲醛（POM）
注射速度对产品质量和表面光洁度来说是十分重要的。它与 其他注射或型参数有关。例如在高模温下，将注射速度从高速减 到中速，可以提高产品承受冲击的能力。薄壁件通常采用快速， 厚壁件采用慢速。前者是为了在塑料冷凝之前完全充满型膜；后 者则是出于提高制件表面，尤其是浇口处的光洁度，同时为了消 除多向异性的特性。
小瓶盖塑料注塑模具设计说明书
目录引言 (2)第一章总体方案的确定 (3)1.1 塑件分析 (3)1.2 分型面位置的确定 (4)1.3 确定型腔数量和排列方式 (5)1.3.1 型腔数量的确定 (5)1.3.2 型腔排列形式的确定 (5)1.4 确定模具结构形式 (5)1.5 确定成型工艺 (6)1.5.1 塑件材料的确定 (6)1.5.2 工艺特点 (6)1.6 确定注射机型号 (7)1.6.1 利用UG进行体积的计算 (7)1.6.2 锁模力的计算 (8)1.6.3 注射机的选择 (8)1.6.4 注射机有关参数的校核 (8)第二章浇注系统的设计 (9)2.1 主流道设计 (9)2.1.1 主流道尺寸 (9)2.1.2 主流道衬套形式 (9)2.2 分流道设计 (10)2.2.1 分流道的布置形式 (10)2.2.2 分流道长度 (10)2.2.3 分流道的形状、截面尺寸 (10)2.2.4 分流道的表面粗糙度 (11)2.3 浇口设计 (11)2.4 冷料穴和拉料杆设计 (12)第三章冷却及排气系统设计 (13)3.1 冷却系统设计 (13)3.2 排气系统设计 (14)第四章成型零件设计 (14)4.1 成型零件结构设计 (14)4.2 成型零件尺寸计算 (15)4.3 成型零件钢材的选用 (16)第五章模架的确定和标准件的选用 (17)5.1 模架的选择 (17)5.2 校核注射机 (18)结论 (18)致谢 (19)参考文献 (19)引言模具是汽车、电子、电器、航空、仪表、轻工、塑料、日用品等工业生产的重要工艺装备, 模具工业是国民经济的基础工业。
没有模具, 就没有高质量的产品。
用模具加工的零件, 具有生产率高、质量好、节约材料、成本低等一系列优点。
因此已经成为现代工业生产的重要手段和工艺发展方向。
因此, 模具技术, 特别是制造精密、复杂、大型模具的技术, 已成为衡量一个国家机械制造水平的重要标志之一。
模具在现代生产中, 是生产各种工业产品的重要工艺装备, 它以其特定的形状通过一定的方式使原材料成型。

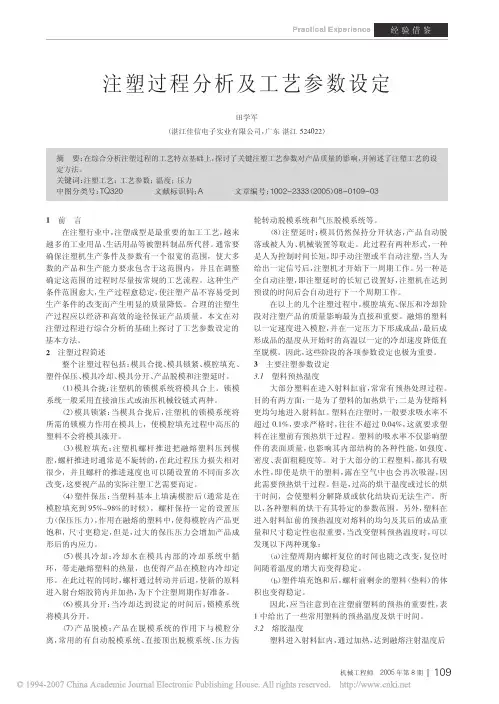

注塑过程分析及工艺参数设定
在注塑行业中， 注塑成型是最重要的加工工艺， 越来 越多的工业用品、 生活用品等被塑料制品所代替。 通常要 确保注塑机生产条件及参数有一个很宽的范围，使大多 数的产品和生产能力要求包含于这范围内，并且在调整 确定这范围的过程时尽量按常规的工艺流程。这种生产 条件范围愈大， 生产过程愈稳定， 使注塑产品不容易受到 生产条件的改变而产生明显的质量降低。合理的注塑生 产过程应以经济和高效的途径保证产品质量。本文在对 注塑过程进行综合分析的基础上探讨了工艺参数设定的 基本方法。 ! 注塑过程简述 整个注塑过程包括： 模具合拢、 模具锁紧、 模腔填充、 塑件保压、 模具冷却、 模具分开、 产品脱模和注塑延时。 （%） 模具合拢： 注塑机的锁模系统将模具合上。锁模 系统一般采用直接油压式或油压机械铰链式两种。 （&） 模具锁紧： 当模具合拢后， 注塑机的锁模系统将 所需的锁模力作用在模具上，使模腔填充过程中高压的 塑料不会将模具涨开。 （’） 模腔填充： 注塑机螺杆推进把融熔塑料压到模 腔， 螺杆推进时通常是不旋转的， 在此过程压力损失相对 很少，并且螺杆的推进速度也可以随设置的不同而多次 改变， 这要视产品的实际注塑工艺需要而定。 （(） 塑件保压： 当塑料基本上填满模腔后 （通常是在 模腔填充到 )!*+),*的时候） ，螺杆保持一定的设置压 力 （保压压力） ， 作用在融熔的塑料中， 使得模腔内产品更 饱和，尺寸更稳定， 但是， 过大的保压压力会增加产品成 形后的内应力。 （!） 模具冷却： 冷却水在模具内部的冷却系统中循 环，带走融熔塑料的热量，也使得产品在模腔内冷却定 形。在此过程的同时， 螺杆通过转动并后退， 使新的原料 进入射台熔胶筒内并加热， 为下个注塑周期作好准备。 （-） 模具分开： 当冷却达到设定的时间后， 锁模系统 将模具分开。 （.） 产品脱模： 产品在脱模系统的作用下与模腔分 离， 常用的有自动脱模系统、 直接顶出脱模系统、 压力齿
塑料水杯注塑模具设计说明书
目录1 塑件的成型工艺分析 (3)1.1 塑件的原材料分析 (3)1.2 塑料件的尺寸分析 (3)1.3 塑件表面质量分析 (3)1.4 塑件结构工艺性分析 (4)1.5 成形工艺参数、工艺卡 (4)1.5.1 塑件的体积及质量 (4)1.5.2 选用注射机 (4)1.5.3 塑件注射成型工艺参数 (5)2 模具结构方案的确定 (6)2.1 型腔数目的确定 (6)2.2 分型面的选择 (7)2.3 浇注系统的设计 (8)2.3.1主流道的设计 (8)2.3.2 浇口的设计 (9)2.4 侧向抽芯系统设计 (10)2.4.1 侧向分型抽芯距的确定 (10)2.4.2 侧向分型抽芯力的计算 (10)2.4.3 斜导柱的设计 (11)2.4.4 斜导柱的材料及安装配合 (11)2.5 推出机构设计 (12)2.5.1 设计原则 (12)2.5.2 推杆材料 (12)2.5.3 推杆的形式 (12)2.5.4 推杆的导向 (13)2.5.5 推杆的复位 (13)2.6 标准模架的选择 (13)2.7 排气温控系统设计 (14)3 成型零件工作尺寸的计算 (14)3.1 成型零部件的磨损 (15)3.2 成型零部件的制造误差 (15)3.3 塑件的基本尺寸计算 (15)3.3.2 型腔深度 (15)3.3.3 型芯高度 (15)3.3.4 壁厚 (16)3.3.5 圆角 (16)3.3.6 柄长 (16)4 注射机有关工艺参数的校核 (17)4.1 注射量的校核 (17)4.2 注射压力的校核 (17)4.3 锁模力的校核 (17)4.4 装模部分有关尺寸的校核 (18)4.4.1 模具闭合高度的校核 (18)4.4.2 模具安装部分的校核 (18)4.4.3 模具开模行程的校核 (18)4.4.4 顶出部分的校核 (18)1、塑件的成型工艺分析1.1 塑件的原材料分析塑件原材料为PP 中文名: 聚丙烯表1.1 塑件的原材料分析结论：干燥处理：如果储存适当则不需要干燥处理。
常用塑料注塑工艺参数

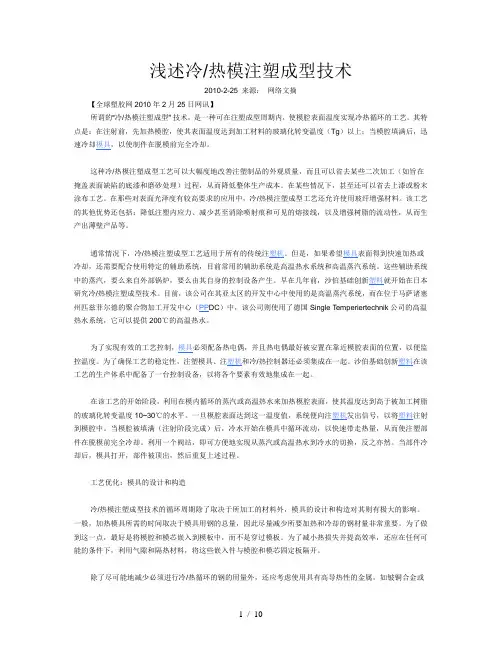

浅述冷/热模注塑成型技术2010-2-25 来源：网络文摘【全球塑胶网2010年2月25日网讯】所谓的“冷/热模注塑成型”技术，是一种可在注塑成型周期内，使模腔表面温度实现冷热循环的工艺。
其特点是：在注射前，先加热模腔，使其表面温度达到加工材料的玻璃化转变温度（Tg）以上；当模腔填满后，迅速冷却模具，以使制件在脱模前完全冷却。
这种冷/热模注塑成型工艺可以大幅度地改善注塑制品的外观质量，而且可以省去某些二次加工（如旨在掩盖表面缺陷的底漆和磨砂处理）过程，从而降低整体生产成本。
在某些情况下，甚至还可以省去上漆或粉末涂布工艺。
在那些对表面光泽度有较高要求的应用中，冷/热模注塑成型工艺还允许使用玻纤增强材料。
该工艺的其他优势还包括：降低注塑内应力、减少甚至消除喷射痕和可见的熔接线，以及增强树脂的流动性，从而生产出薄壁产品等。
通常情况下，冷/热模注塑成型工艺适用于所有的传统注塑机。
但是，如果希望模具表面得到快速加热或冷却，还需要配合使用特定的辅助系统，目前常用的辅助系统是高温热水系统和高温蒸汽系统。
这些辅助系统中的蒸汽，要么来自外部锅炉，要么由其自身的控制设备产生。
早在几年前，沙伯基础创新塑料就开始在日本研究冷/热模注塑成型技术。
目前，该公司在其亚太区的开发中心中使用的是高温蒸汽系统，而在位于马萨诸塞州匹兹菲尔德的聚合物加工开发中心（PP DC）中，该公司则使用了德国Single Temperiertechnik公司的高温热水系统，它可以提供200℃的高温热水。
为了实现有效的工艺控制，模具必须配备热电偶，并且热电偶最好被安置在靠近模腔表面的位置，以便监控温度。
为了确保工艺的稳定性，注塑模具、注塑机和冷/热控制器还必须集成在一起。
沙伯基础创新塑料在该工艺的生产体系中配备了一台控制设备，以将各个要素有效地集成在一起。
在该工艺的开始阶段，利用在模内循环的蒸汽或高温热水来加热模腔表面，使其温度达到高于被加工树脂的玻璃化转变温度10~30℃的水平。
注塑成型工艺

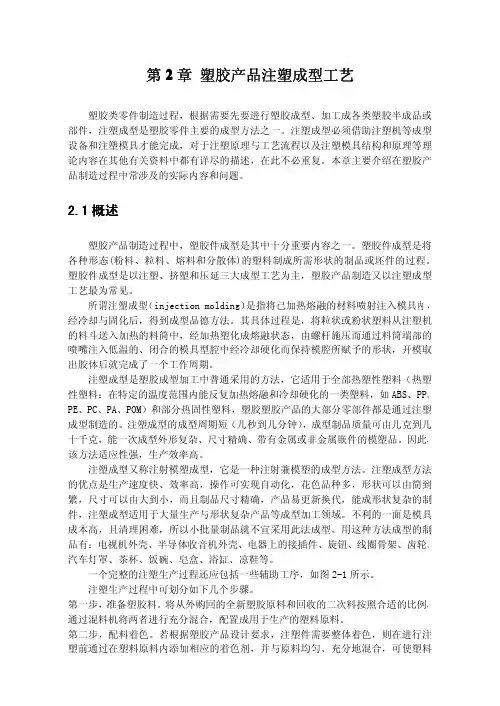

第2章塑胶产品注塑成型工艺塑胶类零件制造过程，根据需要先要进行塑胶成型、加工成各类塑胶半成品或部件，注塑成型是塑胶零件主要的成型方法之一。
注塑成型必须借助注塑机等成型设备和注塑模具才能完成，对于注塑原理与工艺流程以及注塑模具结构和原理等理论内容在其他有关资料中都有详尽的描述，在此不必重复。
本章主要介绍在塑胶产品制造过程中常涉及的实际内容和问题。
2.1概述塑胶产品制造过程中，塑胶件成型是其中十分重要内容之一。
塑胶件成型是将各种形态(粉料、粒料、熔料和分散体)的塑料制成所需形状的制品或坯件的过程。
塑胶件成型是以注塑、挤塑和压延三大成型工艺为主，塑胶产品制造又以注塑成型工艺最为常见。
所谓注塑成型（injection molding）是指将已加热熔融的材料喷射注入模具内，经冷却与固化后，得到成型品德方法。
其具体过程是，将粒状或粉状塑料从注塑机的料斗送入加热的料筒中，经加热塑化成熔融状态，由螺杆施压而通过料筒端部的喷嘴注入低温的、闭合的模具型腔中经冷却硬化而保持模腔所赋予的形状，开模取出胶体后就完成了一个工作周期。
注塑成型是塑胶成型加工中普通采用的方法，它适用于全部热塑性塑料（热塑性塑料：在特定的温度范围内能反复加热熔融和冷却硬化的一类塑料，如ABS、PP、PE、PC、PA、POM）和部分热固性塑料，塑胶塑胶产品的大部分零部件都是通过注塑成型制造的。
注塑成型的成型周期短（几秒到几分钟），成型制品质量可由几克到几十千克，能一次成型外形复杂、尺寸精确、带有金属或非金属嵌件的模塑品。
因此，该方法适应性强，生产效率高。
注塑成型又称注射模塑成型，它是一种注射兼模塑的成型方法。
注塑成型方法的优点是生产速度快、效率高，操作可实现自动化，花色品种多，形状可以由简到繁，尺寸可以由大到小，而且制品尺寸精确，产品易更新换代，能成形状复杂的制件，注塑成型适用于大量生产与形状复杂产品等成型加工领域。
不利的一面是模具成本高，且清理困难，所以小批量制品就不宜采用此法成型。
常用塑料注塑工艺参数详述
浅述冷/热模注塑成型技术2010-2-25 来源：网络文摘第三节常用塑料注塑工艺参数一、热塑性塑料注塑特性1、塑料材料的聚集态（1）结晶型塑料（2）无定型塑料2、热稳定性（1）热敏性塑料（2）非热敏性塑料3、表观粘度的温度敏感性（1 ）表观粘度对温度敏感的塑料（2）表观粘度对温度不敏感的塑料4 、吸湿性与高温水解敏感性二、PS塑料注塑工艺特性与工艺参数的设定1、P S为无定型塑料，熔融温度范围较宽，热稳定性较好；2、热变形温度为70〜100 C,粘流温度为150〜204 C, 300 C以上出现分解；3、P S熔体的粘度对温度的敏感性和对剪切速率的敏感性都适中，流动性好，易成型；4、PS树脂的吸水率很低，一般为0.01〜0.03% ，成型前可不干燥，［必要时，可在70〜80C的循环热风中干燥2〜3h］。
5、注塑时的料筒温度控制在180〜215C范围内，喷嘴温度比料筒最高温度低10〜20C。
6注射压力一般控制在60〜150MPa大浇口、形状简单及厚壁制品，注射压力可选低些，约60〜80MPa。
7、易形成内应力并引起开裂，残余应力问题较为突出。
为减小内应力，加工时往往需要较高的料温、模温，以使熔体缓慢冷却，取向的分子得到松弛。
也可选择流动性高的品级，或添加流动性助剂；8、典型牌号加工参数（奇美公司PG－33）透明塑料的应力检验PG －33 加工参数三、HIPS 塑料注塑工艺特性与工艺参数的设定1、HIPS 为苯乙烯单体与聚丁二烯橡胶的接枝共聚共混物，故其基本加工特性与PS 相似，但由于不饱和橡胶的存在，高温稳定性不及PS,而对内应力的敏感性比PS 小得多。
2、橡胶胶粒影响熔体的流动性，与PS相比熔体流动性稍差，因此，加工时的注射压力要比PS高。
3、H IPS中可以掺入PS使用。
随着PS掺入量的增加，熔体流动性变好，制品的刚性、表面光洁度提高，但脆性也加大。
4、典型HIPS——奇美公司的P0LYRE3X，女口PH- 88 （高冲击级）的主要加工参数四、ABS塑料注塑工艺特性与工艺参数的设定1、其结构中有极性基团，所以易吸湿。
塑料箱包注塑工艺
一、塑料箱包注塑工艺1、概述塑料公文箱、旅行箱是以改性PP及ABS为主要原料，经注塑后制成，具有质轻、高强度、造型美观、线条柔和、耐候性好、安全性高等优点。
塑料箱包的主要指标如下。
外观色泽均匀一致、表面无明显黑点、油渍及其它杂质；外形基本平整、光滑、无明显收缩变形。
性能装载性：箱体、配件不得有变形、松动等现象；箱体受力：箱体垂直站立和平放时，分别承受10kg的压力不变形，箱体不开裂；跌落试验：箱子装载规定重物后，箱体从离地面0.6m下落，箱体不跳开及变形；耐热性：产品放入60℃?℃下2h后，外壳不得有裂纹；耐寒性：产品放入-30℃?℃下2h后，外壳不得有裂纹。
2、原料生产箱包的原料可用改性PP或ABS树脂，以下以改性PP为例介绍。
由于纯PP树脂结晶度高、成型收缩率大、冲击强度低，因此不能用于生产箱包。
PP树脂经复合及共混改性(其中可加入适量的抗静电剂)后，不仅减少成型收缩率，提高冲击强度，而且增加箱包的抗静电性。
3、生产工艺流程塑料箱包生产的工艺流程见图6。
4、生产工艺(1)物料配制在捏合机中，按配方要求加入改性PP和色母料，混合均匀后备用。
(2)物料干燥由于改性PP吸湿性小，成型前可不干燥。
必要时可在80～100℃下，干燥2～4h。
注塑工艺参数箱包注塑工艺参数见表6。
5、注塑机及模具(1)注塑机常用螺杆式注塑机。
由于旅行箱的体积较大，故必须采用注射量为1000cm3以上的注塑机；而公文箱的体积一般不大，可采用小型注塑机(具体应视产品规格而定)。
(2)模具生产箱包的模具，其结构与一般注塑模具的结构基本相同，具体设计应由旅行箱和公文箱的外形结构而定，模具型腔要经喷砂处理，使箱体表面有波纹，增加箱包的美观性。
二、接线座注塑工艺1、概述接线座属电工产品，必须具备优异的电绝缘性能、较高的冲击强度、良好的外观、阻燃。
生产接线座常用的方法有压塑模塑、传递模塑、注塑等，适用的塑料材料品种较多，可以是热固性塑料，也可以是热塑性塑料。
常用塑料注塑工艺参数知识详解
七、RPVC注塑工艺特性与工艺参数的设定
1、RPVC是典型的热敏性塑料。经过稳定化的RPVC即使在不太高的温度 下如180℃，如果时间很长（如40min以上）仍会导致RPVC严重分解。 所以要严格控制成型温度和物料在料筒中的停留时间。RPVC的成型温度 范围在160～200℃之间。通常为160～190℃,最高不超过200℃；料筒 温度分布通常采用阶梯式设置；喷嘴温度应比料筒末端温度低10～20℃。 2、对要求不高的制品，成型前原料可不干燥； 但原料中水分含量较高时也要进行干燥。干 燥方法通常是在热风循环烘箱中，在 90～100℃的温度下干燥1～2.5h。 3、RPVC的流动性通常较差, 注塑时通常采用较 高的注射压力和较低的注射速率。注射压力在 90MPa以上，保压压力大多在60～80MPa；注射 速率太高还会产生较多的摩擦热而使塑料烧焦、 产生变色等问题。因此，成型RPVC时，可采用 中等或较低的注射速率。 4、模具温度一般在40℃以下，最高不超过60℃； 5、螺杆转速一般为20～50r/min；螺杆转速过快会导致温升过大，导致物 料分解。
1、PS为无定型塑料，熔融温度范围较宽，热稳定性较好； 2、热变形温度为70～100℃，粘流温度为150～204℃， 300℃以上出现分解； 3、PS熔体的粘度对温度的敏感性和对剪切速率的敏感性都适 中，流动性好，易成型； 4、PS树脂的吸水率很低，一般为0.01～0.03%，成型前可 不干燥 ，[必要时，可在70～80℃的循环热风中干燥2～ 3h]。 5、注塑时的料筒温度控制在180～215℃范围内，喷嘴温度比 料筒最高温度低10～20℃。 6、注射压力一般控制在60～150MPa。大浇口、形状简单及厚 壁制品，注射压力可选低些，约60～80MPa。 7、易形成内应力并引起开裂，残余应力问题较为突出。为减 小内应力，加工时往往需要较高的料温、模温，以使熔体 缓慢冷却，取向的分子得到松弛。也可选择流动性高的品 级，或添加流动性助剂；
pp材料注射工艺参数
pp材料注射工艺参数PP注塑工艺聚丙烯（PP）料筒温度喂料区30～50℃（50℃）区1160～250℃（200℃）区2200～300℃（220℃）区3220～300℃（240℃）区4220～300℃（240℃）区5220～300℃（240℃）喷嘴220～300℃（240℃）括号内的温度建议作为基本设定值，行程利用率为35％和65％，模件流长与壁厚之比为50：1到100：1熔料温度220～280℃料筒恒温220℃模具温度20～70℃注射压力具有很好的流动性能，避免采用过高的注射压力80～140MPa（800～1400bar）；一些薄壁包装容器除外可达到180MPa (1800bar)保压压力避免制品产生缩壁，需要很长时间对制品进行保压（约为循环时间的30％）；约为注射压力的30％～60％背压5～20MPa（50～200bar）注射速度对薄壁包装容器需要高的注射速度（带蓄能器）；中等注射速度往往比较适用于其它类的塑料制品螺杆转速高螺杆转速（线速度为1.3m/s）是允许的，只要满足冷却时间结束前完成塑化过程就可以计量行程0.5～4D（最小值～最大值）；4D的计量行程为熔料提供足够长的驻留时间是很重要的残料量2～8mm，取决于计量行程和螺杆转速预烘干不需要；如果贮藏条件不好，在80℃的温度下烘干1h 就可以回收率可达到100％回收收缩率 1.2～2.5％；收缩程度高；24h后不会再收缩（成型后收缩）浇口系统点式浇口或多点浇口；加热式热流道，保温式热流道，内浇套；浇口位置在制品最厚点，否则易发生大的缩水机器停工时段无需用其它材料进行专门的清洗工作；PP耐温升料筒设备标准螺杆，标准使用的三段式螺杆；对包装容器类制品，混合段和切变段几何外形特殊（L：D＝25：1），直通喷嘴，止逆阀。
再了解下PP注射成型中的压力与熔体流动过程原理就更加能够掌握PP注塑工艺了！！！聚丙烯（PP）是常见塑料中较轻的一种，其电性能优异，可作为耐湿热高频绝缘材料应用。
几种常用塑料的成型工艺介绍
几种常用塑料的成型工艺介绍几种常用塑料的成型工艺ABS 丙烯腈-丁二烯-苯乙烯共聚物典型应用范畴:汽车〔外表板，工具舱门，车轮盖，反光镜盒等〕，电冰箱，大强度工具〔头发烘干机，搅拌器，食品加工机，割草机等〕，机壳体，打字机键盘，娱乐用车辆如高尔夫球手推车以及喷气式雪撬车等。
注塑模工艺条件:干燥处理：ABS材料具有吸湿性，要求在加工之前进行干燥处理。
建议干燥条件为80~90C下最少干燥2小时。
材料温度应保证小于0.1%。
熔化温度：210~280C；建议温度：245C。
模具温度：25…70C。
〔模具温度将阻碍塑件光洁度，温度较低那么导致光洁度较低〕。
注射压力：500~1000bar。
注射速度：中高速度。
化学和物理特性:ABS是由丙烯腈、丁二烯和苯乙烯三种化学单体合成。
每种单体都具有不同特性：丙烯腈有高强度、热稳固性及化学稳固性；丁二烯具有坚强性、抗冲击特性；苯乙烯具有易加工、高光洁度及高强度。
从形状上看，ABS是非结晶性材料。
三中单体的聚合产生了具有两相的三元共聚物，一个是苯乙烯-丙烯腈的连续相，另一个是聚丁二烯橡胶分散相。
ABS的特性要紧取决于三种单体的比率以及两相中的分子结构。
这就能够在产品设计上具有专门大的灵活性，同时由此产生了市场上百种不同品质的ABS材料。
这些不同品质的材料提供了不同的特性，例如从中等到高等的抗冲击性，从低到高的光洁度和高温扭曲特性等。
ABS材料具有超强的易加工性，外观特性，低蠕变性和优异的尺寸稳固性以及专门高的抗冲击强度。
PA12 聚酰胺12或尼龙12典型应用范畴:水量表和其他商业设备，电缆套，机械凸轮，滑动机构以及轴承等。
注塑模工艺条件:干燥处理：加工之前应保证湿度在0.1%以下。
假如材料是暴露在空气中储存，建议要在85C热空气中干燥4~5小时。
假如材料是在密闭容器中储存，那么通过3小时温度平稳即可直截了当使用。
熔化温度：240~300C；关于一般特性材料不要超过310C，关于有阻燃特性材料不要超过270C。
常用注塑材料性能
目录１。
ﻩABS 丙烯腈—丁二烯-苯乙烯共聚物............ 错误!未定义书签。
2。
ﻩPA6 聚酰胺６或尼龙6ﻩ错误!未定义书签。
３。
ﻩPA１2 聚酰胺１2或尼龙１2ﻩ错误!未定义书签。
４、........................... PA66聚酰胺66或尼龙66ﻩ错误!未定义书签。
5、PＢＴ聚对苯二甲酸丁二醇酯错误!未定义书签。
6、ﻩＰC聚碳酸酯 .................................................. 错误!未定义书签。
7、ﻩＰC／ＡBS聚碳酸酯和丙烯腈—丁二烯—苯乙烯共聚物和混合物ﻩ错误!未定义书签。
8、PC/PBＴ聚碳酸酯和聚对苯二甲酸丁二醇酯的混合物ﻩ错误!未定义书签。
9、ﻩＰE-ＨＤ高密度聚乙烯 ................................... 错误!未定义书签。
1０、ﻩPE-LD低密度聚乙烯 ................................. 错误!未定义书签。
11。
ﻩＰＥI聚乙醚ﻩ错误!未定义书签。
1２、ﻩPET 聚对苯二甲酸乙二醇酯 ....................... 错误!未定义书签。
1３、ﻩＰEＴＧ乙二醇改性－聚对苯二甲酸乙二醇酯错误!未定义书签。
14。
ﻩPMMＡ聚甲基丙烯酸甲酯........................... 错误!未定义书签。
１5。
ﻩPOＭ聚甲醛.................................................. 错误!未定义书签。
16。
PＰ聚丙烯ﻩ错误!未定义书签。
１7、ﻩPPE 聚丙乙烯................................................ 错误!未定义书签。
１８、ﻩPS 聚苯乙烯................................................. 错误!未定义书签。
聚酰胺(尼龙)注塑工艺手册(收藏)
聚酰胺(尼龙)注塑工艺手册(收藏)聚酰胺（尼龙）注塑工艺手册（收藏）（一）尼龙的分类及特性聚酰胺纤维俗称尼龙（Nylon），英文名称Polyamide（简称PA），密度1.15g/cm3，是分子主链上含有重复酰胺基团—[NHCO]—的热塑性树脂总称，包括脂肪族PA，脂肪—芳香族PA和芳香族PA。
其中脂肪族PA品种多，产量大，应用广泛，其命名由合成单体具体的碳原子数而定。
由美国著名化学家卡罗瑟斯和他的科研小组发明。
分类1、根据二元胺和二元酸的碳原子数，由两种单体合成的尼龙有：46、66、610、612、613、1010、1313。
2、根据单体所含的碳原子数命名有：尼龙4、5、6、7、8、9、11、12、13。
特性1、尼龙有优良的韧性、自润滑性、耐磨性、耐化学性、气体透过性、及耐油性、无毒和容易着色等优点，所以尼龙在工业上得到广泛应用。
冲击强度高(高过ABS` POM但比PC低) 。
热变形温度低,模具温度对结晶影响较大,模温高结晶度高,模温底结晶度低。
（4）收缩率与其他结晶塑料相似，尼龙树脂存在收缩率较大的问题,一般尼龙的收缩同结晶关系最大,当制品结晶度大时制品收缩也会加大,在成型过程中降低模具温度\加大注射压力\降低料温都会减小收缩,但制品内应力加大易变形.比如PA66收缩率1.5-2%对于没有添加剂的产品，PA6的收缩率在1%到1.5%之间。
加入玻璃纤维添加剂可以使收缩率降低到0.3%（但和流程相垂直的方向还要稍高一些）。
（5）成型设备尼龙成型时，主要注意防止“喷嘴的流涎现象”，因此对尼龙料的加工一般选用自锁式喷嘴。
另外最好选择塑化容量适当大些的注塑机。
（6）制品与模具1、制品的壁厚尼龙的流长比为150-200之间，尼龙的制品壁厚不底于0.8mm一般在1-3.2mm之间选择，而且制品的收缩与制品的壁厚有关，壁厚越厚收缩越大。
2、排气尼龙树脂的溢边值为0.03mm左右，所以排气孔槽应控制在0.025以下。
20种常用塑料的物理特性及成型工艺介绍
1.ABS 丙烯腈-丁二烯-苯乙烯共聚物典型应用范围:汽车（仪表板，工具舱门，车轮盖，反光镜盒等），电冰箱，大强度工具（头发烘干机，搅拌器，食品加工机，割草机等），电话机壳体，打字机键盘，娱乐用车辆如高尔夫球手推车以及喷气式雪撬车等。
注塑模工艺条件:干燥处理：ABS材料具有吸湿性，要求在加工之前进行干燥处理。
建议干燥条件为80～90℃下最少干燥2小时。
材料温度应保证小于0.1%。
熔化温度：210～280℃；建议温度：245℃。
模具温度：25～70℃。
（模具温度将影响塑件光洁度，温度较低则导致光洁度较低）。
注射压力：500～1000bar。
注射速度：中高速度。
化学和物理特性:ABS是由丙烯腈、丁二烯和苯乙烯三种化学单体合成。
每种单体都具有不同特性：丙烯腈有高强度、热稳定性及化学稳定性；丁二烯具有坚韧性、抗冲击特性；苯乙烯具有易加工、高光洁度及高强度。
从形态上看，ABS是非结晶性材料。
三中单体的聚合产生了具有两相的三元共聚物，一个是苯乙烯-丙烯腈的连续相，另一个是聚丁二烯橡胶分散相。
ABS的特性主要取决于三种单体的比率以及两相中的分子结构。
这就可以在产品设计上具有很大的灵活性，并且由此产生了市场上百种不同品质的ABS材料。
这些不同品质的材料提供了不同的特性，例如从中等到高等的抗冲击性，从低到高的光洁度和高温扭曲特性等。
ABS材料具有超强的易加工性，外观特性，低蠕变性和优异的尺寸稳定性以及很高的抗冲击强度。
2.PA6 聚酰胺6或尼龙6典型应用范围:由于有很好的机械强度和刚度被广泛用于结构部件。
由于有很好的耐磨损特性，还用于制造轴承。
注塑模工艺条件:干燥处理：由于PA6很容易吸收水分，因此加工前的干燥特别要注意。
如果材料是用防水材料包装供应的，则容器应保持密闭。
如果湿度大于0.2%，建议在80℃以上的热空气中干燥16小时。
如果材料已经在空气中暴露超过8小时，建议进行105℃，8小时以上的真空烘干。
熔化温度：230~280℃，对于增强品种为250~280℃。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
常用塑料注塑工艺参数表：常用塑料注塑工艺参数（2）2010-06-16 20:02:13| 分类：个人日记| 标签：|字号大中小订阅聚甲醛加工参数聚甲醛的成型收缩率聚甲醛的后收缩九、PC注塑工艺特性与工艺参数的设定1、聚集态特性属于无定型塑料，Tg 为149～150℃；Tf为215～225℃；成型温度为250～310℃； 2、热稳定性较好，并随分子量的增大而提高。
但PC高温下遇水易降解，成型时要求水分含量在0.02%以下。
高温下水分对PC特别有害。
在成型前，PC树脂必须进行充分干燥（并且应当充分注意防止干燥过的物料再吸湿）。
干燥效果的快速检验法，是在注塑机上采用“对空注射”。
3、熔体粘度高，流动性较差，其流动特性接近于牛顿流体，熔体粘度受剪切速率影响较小，而对温度的变化十分敏感，在适宜的成型加工温度范围内调节加工温度，能有效地控制PC的粘度。
4、由于粘度高，注射压力较高，一般控制在80～120MPa。
对于薄壁长流程、形状复杂、浇口尺寸较小的制品，为使熔体顺利、及时充模，注射压力要适当提高至120～150MPa。
保压压力为80～100MPa。
5、成型时，冷却固化快，为延迟物料冷凝，需控制模温为80～120℃。
6、PC分子主链中有大量苯环，分子链的刚性大，注塑中易产生较大的内应力，使制品开裂或影响制品的尺寸稳定性；（在100℃以上作长时间热处理，它的刚硬性增加，内应力降低）。
PC的典型干燥曲线台湾奇美典型牌号加工参数：十、PA及玻纤增强PA注塑工艺特性与工艺参数设定 1、常用品种及其熔点：q 品种：尼龙-66；尼龙-610；尼龙-1010；尼龙-1212；尼龙-46尼龙-6；尼龙-7；尼龙-9；尼龙-11；尼龙-12；尼龙-66/6、尼龙-66/610；尼龙-6∕66∕1010；尼龙-66/6/610q 熔点：尼龙n系列：尼龙－6 215～220℃；尼龙－12为178℃；尼龙m,n系列：尼龙－46 295 ℃；尼龙－66 255～265℃；尼龙－610 215～223℃；尼龙－1010 200℃；共缩聚尼龙：由于分子链的规整性较差，结晶性和熔点一般较低，如尼龙－6∕66∕1010的熔点仅为155～175℃，但其有较好的透明性和弹性。
2、熔点高，熔化范围窄（约10℃）。
考虑到PA熔点高、热稳定性较差，故加工温度不宜太高，一般高于熔点30℃左右即可。
3、吸湿性大，且酰胺基易于高温水解，引起分子量严重降低；（须严格干燥至含水量低于0.05％，尤其是回料使用时更应严格干燥，必要时可添加“增粘剂”。
）4、熔体粘度低，表观粘度对温度敏感，由于熔体的冷却速率快，要防止塑料堵塞喷孔、流道、浇口等。
为阻止熔体逆流，螺杆头应装有止逆环；另外，为防止喷嘴处熔体的“流涎”现象，应选用自锁式喷嘴。
5、注射PA时不需高的注射压力，一般选取范围为70～100MPa，通常不超过120MPa。
注射速率宜略快些，这样可防止因冷却速率快而造成波纹及充模不足等问题。
6、模具温度一般控制在40～90℃。
模具温度对制品的性能影响较大。
7、酰胺基在高温下对氧敏感，容易发生氧化变色（必要时可添加尼龙专用的热稳定剂）； 8、高结晶性，成型收缩率大，易产生结晶应力，并且明显随制品的厚度增大而增加；9、成型后制品的缓慢吸湿易引起尺寸精度的较大变化。
这点也被利用来进行调湿处理，通常可在沸水或醋酸钾水溶液（醋酸钾与水的比例为1.25∶1，沸点为121℃）中进行。
10、熔体着色所适用的有机颜料品种较少（酰胺基具有还原性，加之成型温度高）。
尼龙吸水率尼龙及玻纤增强尼龙成型温度PA46安全加工温度－时间组合图玻璃纤维增强尼龙（GF－PA）工艺特性1、GF-PA中由于含大量玻纤，注塑中存在四大问题：（1）流动性差。
（2）收缩率小，且各向异性明显。
（3）制品性能易出现波动。
（4）制品表面粗糙度数值大。
2、由于流动性差，且加入玻纤后的熔体冷凝硬化快，需要比未加玻纤时提高温度约10－30 ℃；3、应采用较大的注射速率和较高的注射压力； 4、由于大量玻纤引起的高粘度，增强尼龙可用通用喷嘴；5、对机筒的磨损大；6、为使增强尼龙制品有较高的强度，需要注意尽可能地保护玻纤的长度，减少玻纤损伤；（从螺杆、喷嘴、浇口等装备因素到注塑工艺条件）7、玻纤增强料成型加工中最常有缺陷：“浮纤”或称“玻纤外露”；玻纤取向引起的各向异性；熔接痕处强度特低；纤维取向不同厚度处的取向状况皮－芯效应与熔接痕前锋料遇到障碍后分流－合流－熔接玻纤含量与熔接痕强度十一、PMMA注塑工艺特性与工艺参数的设定 PMMA树脂俗称“压克力”，国内著名商品牌号有372＃（实为MS）1、PMMA无定形聚合物，Tg为105℃，熔融温度大于160℃，而分解温度高达270℃以上，成型的温度范围较宽；2、PMMA树脂颗粒易吸收水份，而这些水分的存在，在成型过程中由于受热挥发，导致熔体起泡、膨胀、使制品出现银丝、气泡、透明度变差、有糊斑等问题。
PMMA在热风循环干燥设备上的干燥，其干燥工艺参数：温度为70～80℃，时间为2～4h；3、 PMMA熔体粘度对温度变化比较敏感。
注射温度的改变对熔体流动长度的影响要比注射压力与比注射速率明显些，更比模具温度显著得多。
故在成型时改变PMMA的流动性主要是从注射温度着手。
但选用高料温时易受其它工艺参数影响而给制品表面带来变色等问题；4、PMMA熔体粘度较大，流动性比较差，因此，需要较大的注射压力，通常宽浇口、易流动的厚壁制品所选取的注射压力为80～100MPa 之间，而熔体流动较为困难的制品所需的压力要大于140MPa，110～140MPa 则适用于大多数制品的成型； 5、注塑PMMA制品时，高速注射往往会使制品的浇口周围模糊不清，从而使制品的透光性大为降低，故在一般情况下最好不要采用高速注射，6、由于透明度高是PMMA的特点，任何杂质的存在都会因光折射关系而在制品上暴露无遗，故要求在加工该材料时必须做好环境的清洁工作。
7、温范围为40～60℃，最高不得超过80℃台湾奇美典型牌号PMMA 加工参数：十二、PBT的注塑工艺特性与工艺参数的设定 1、PBT是结晶型材料，具有明显的熔点，熔点约为225℃左右； PBT 的分解温度为280℃；实际生产中注射温度一般选择在240～265℃之间,未增强品级用较低温度，增强品级用较高温度。
2、 PBT 在高温下易水降解。
注塑前要进行干燥，要将水分含量控制在0.02%以下。
采用热风循环干燥时，当温度为105℃、120℃或140℃时，所对应的时间不超过8h、5h、3h；3、 PBT在熔融状态下流动性好，粘度低，仅此于尼龙，在成型易出“流延”现象； 4、由于良好的流动性，一般采用较到中等的注射压力，PBT的注射压力一般为50~100MPa；5、PBT的冷却速度快，因此要采用较快的注射速率；6、预塑PBT时，螺杆转速一般不超过80r/min，一般在25~60r/min之间。
背压一般为注射压力的10~15%。
7、 PBT 在成型过程中易出现各向异性；8、模具温度一般控制在70~80℃，各部位的温度差不超过10℃。
十三、改性聚苯醚的注塑工艺特性与工艺参数的设置 1、改性聚苯醚为非结晶塑料，无明显熔点；2、改性聚苯醚在熔融状态下的粘度较大，需要高的注射压力；为保证制品的尺寸精度，需要较大的锁模力；3、改性聚苯醚长期在加工温度下仍有交联的倾向，物料流过的部位不能出现滞留现象。
4、由于改性聚苯醚的成型收缩率小，熔体冷却速率快，应选用带有加热控温装置的敞开式喷嘴，应注意选择适当的模具温度。
5、改性聚苯醚的吸水率较小仅为0.06%，包装严格的树脂可以不干燥就可以注塑。
当制品要求较高时，仍要进行干燥处理。
干燥工艺参数：温度为120～140℃，时间为2～4h。
6、注射温度为230～280℃；注射压力为100MPa左右。
模具温度不超过100℃，一般为65～85℃。
成型周期不超过60s常用塑料注塑工艺参数 [原创 2009-08-13 10:08:59]字号：大中小一、热塑性塑料注塑特性1、塑料材料的聚集态（1）结晶型塑料（2）无定型塑料2、热稳定性（1）热敏性塑料（2）非热敏性塑料3、表观粘度的温度敏感性（1）表观粘度对温度敏感的塑料（2）表观粘度对温度不敏感的塑料4、吸湿性与高温水解敏感性二、PS塑料注塑工艺特性与工艺参数的设定1、PS为无定型塑料，熔融温度范围较宽，热稳定性较好；2、热变形温度为70～100℃，粘流温度为150～204℃，300℃以上出现分解；3、PS熔体的粘度对温度的敏感性和对剪切速率的敏感性都适中，流动性好，易成型；4、PS树脂的吸水率很低，一般为0.01～0.03%，成型前可不干燥，[必要时，可在70～80℃的循环热风中干燥2～3h]。
5、注塑时的料筒温度控制在180～215℃范围内，喷嘴温度比料筒最高温度低10～20℃。
6、注射压力一般控制在60～150MPa。
大浇口、形状简单及厚壁制品，注射压力可选低些，约60～80MPa。
7、易形成内应力并引起开裂，残余应力问题较为突出。
为减小内应力，加工时往往需要较高的料温、模温，以使熔体缓慢冷却，取向的分子得到松弛。
也可选择流动性高的品级，或添加流动性助剂；8、典型牌号加工参数（奇美公司PG－33）透明塑料的应力检验PG－33加工参数三、HIPS塑料注塑工艺特性与工艺参数的设定1、HIPS为苯乙烯单体与聚丁二烯橡胶的接枝共聚共混物，故其基本加工特性与PS相似，但由于不饱和橡胶的存在，高温稳定性不及PS，而对内应力的敏感性比PS小得多。
2、橡胶胶粒影响熔体的流动性，与PS相比熔体流动性稍差，因此，加工时的注射压力要比PS 高。
3、HIPS中可以掺入PS使用。
随着PS掺入量的增加，熔体流动性变好，制品的刚性、表面光洁度提高，但脆性也加大。
4、典型HIPS－－奇美公司的POLYREX®，如PH－88（高冲击级）的主要加工参数四、ABS塑料注塑工艺特性与工艺参数的设定1、其结构中有极性基团，所以易吸湿。
加工前通常要进行干燥，以消除制品上因水份而产生的银纹及气泡等缺陷。
干燥条件为：在80～90℃的循环热风干燥器中干燥2～4h。
2、熔体粘度适中，熔体的粘度对成型温度和注射压力都比较敏感。
提高料筒温度和注射压力，熔体粘度都能明显下降，流动性增加，有利充模。
3、一般成型成型加工温度在190～230℃。
高温热稳定性不及聚苯乙烯，熔体温度一般不要超过250℃。
4、注射压力的选取与制品的壁厚、设备的类型及树脂的品级等有关。
对薄壁长流程、小浇口的制品或耐热级、阻燃级树脂，要选取较高的注射压力，为100～140MPa；对厚壁、大浇口的制品，注射压力可低些，为70～100MPa。
